Подключение электрического теплого пола

Подключение электрического теплого пола

Электрические модели теплых полов подходят практически для любых помещений. Этот обогрев имеет очень мало ограничений, в отличие от громоздкой водяной установки, которая требует создания отопительного «пирога». Изготовление электрического обогрева сводится к нескольким этапам: монтаж нагревательного элемента и подключение электрического теплого пола. Если по монтажным работам существует немало пошаговых инструкций, то, что касается подключения – здесь важно быть предельно внимательным. В большинстве случаев эту работу доверяют квалифицированным специалистам. Однако выполнить ее можно и самостоятельно. Хотите узнать как? Прочитайте эту статью.

Принцип подключения

Принцип подключения

Процесс подключения электрического теплого пола всегда проходит через терморегулятор. Схема подключения терморегулятора обычно отображается на корпусе изделия. Поэтому особых сложностей у вас возникнуть не должно. Стоит заметить, что осуществить подключение можно двумя способами:

  1. Через розетку.
  2. Через электрощит.

Если выбран метод подключения через электрический распределительный щит, то подводящая линия должна оснащаться индивидуальным УЗО. Это будет являться защитой от резких скачков напряжения.

Существует несколько типов терморегуляторов, самые распространенные – электронные и механические. Принцип их подключения практически идентичен. В комплекте к изделию предоставляется:

  • Монтажная коробка.
  • Клеммы.
  • Датчик температуры.
  • Инструкция по монтажу/эксплуатации.

Все это необходимо будет при монтажных работах. Особых требований к выбору терморегулятора.

Комплект электрического пола

Важно чтобы максимальный потребляемый ток полом соответствовал входному току в терморегуляторе.

Установка этого устройства не требует особых навыков. Вам необходимо определить место установки, а после соединить его с греющим контуром. Для этого в стене проделывается штроба и в нее укладываются все подводящие провода, в частности, от термодатчика и питающий кабель от электрического обогрева.

Об особенностях укладки электрического напольного отопления, вы сможете узнать, прочитав статью «Укладка электрического теплого пола своими руками».

Провода нагревательного элемента имеют свою маркировку, которая отображается цветами:

  • Фаза – белый, черный или коричневый цвет, всегда обозначается как L.
  • Ноль – синий цвет, обозначается как N.
  • Земля – зеленый или желтый цвет.

Что касается кабелей, идущих от электросети они, не во всех случаях имеют маркировку. Поэтому для их идентификации воспользуйтесь индикаторной отверткой. Если лампочка при касании загорается – это фаза.

Схема подключения теплого пола

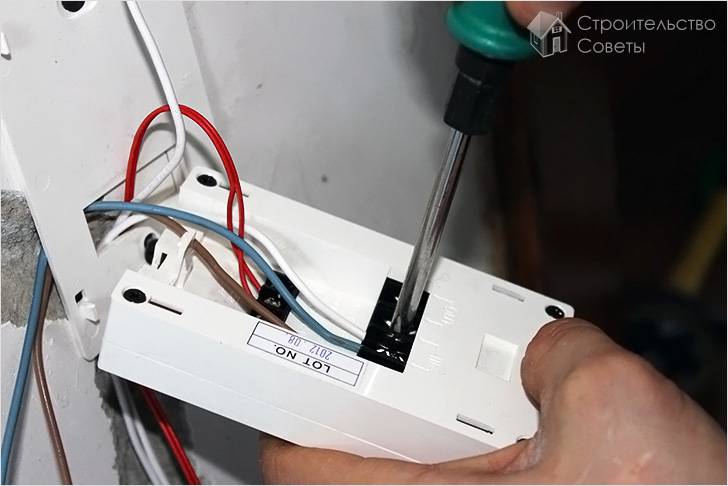

Так, процедура подключения имеет такую последовательность:

  1. Идущие провода от электросети подключаете к терморегулятору на контакт 1 и 2. Как правило, такая маркировка указывается на боковой стороне крышки устройства. На этом этапе недопустимо попутать полярность. К гнезду 1 необходимо подсоединить фазу (L), а к 2 гнезду подключаете ноль (N).
  2. Далее, необходимо подсоединить кабеля, идущие от греющего контура. В этом случае ноль подключаете к гнезду 3, а фазу – к гнезду 4.
  3. После этого останутся еще свободные гнезда. К 5 и 6 подключаете температурный датчик. В этом случае соблюдение полярности не является важным требованием.
  4. В завершение всех этих действий осуществляете проверку терморегулятора на его исправность. Включаете устройство на минимальную температуру. Далее, увеличиваете ее до максимума. Если подключение выполнено правильно, вы услышите щелчок замкнувшейся цепи.

Схема подключения может немного отличаться. Это будет зависеть от вида терморегулятора. Четко придерживайтесь схемы, указанной на корпусе изделия и у вас все получится.

Особенности подключения нагревательного мата

Особенности подключения нагревательного мата

В устройстве нагревательных матов может использоваться два типа кабеля: одножильный и двужильный. Как следствие это отображается на процессе подключения:

  • Одножильный кабель. В его конструкции имеется один токоведущий провод с изоляцией белого цвета и другой – заземление. Токоведущий провод необходимо подсоединить к гнездам 3 и 4, заземление к гнезду 2.
  • Двужильный кабель. В данном случае, конструкция кабеля включает в себя несколько жил: ноль (синего цвета), фаза (коричневый или белый цвет), земля (желто-зеленый цвет). Подключение двужильного кабеля осуществляется по основной схеме. Единственное отличие заключается в том, что земля подсоединяется к гнезду 2. К нему обычно подключается ноль из питающей сети.

Сколько нужно терморегуляторов

Сколько нужно терморегуляторов

Как видно терморегулятор является связующим звеном теплого пола и электрической сети. В некоторых случаях потребуется установить несколько таких устройств. Особенно это необходимо, если теплый электрический пол будет укладываться одновременно в нескольких помещениях. Если установить один, а соответственно один температурный датчик, то в некоторых комнатах будет недостаточно тепловой энергии. Показания термодатчика будут некорректны. В таких ситуациях можно монтировать терморегулятор в каждом помещении, где уложен греющий контур. Одновременно укладывается и температурный датчик, в комбинации с терморегулятором. Это позволит удерживать стабильную и комфортную температуру во всех комнатах.

Монтаж двух, трех, а то и более терморегуляторов оправдан в тех случаях, когда помещения имеют разное назначение. Например, для ванной комнаты потребуется больше тепловой энергии, для жилой комнаты другой показатель и т.д.

Итак, мы узнали о том, как подключить электрический напольный обогрев. При желании вы сможете разобраться со всеми схемами подключения. Ниже приводится ряд рабочих схем, используя которые вы сможете выполнить поставленную перед вами задачу. Нам также будет интересен ваш личный опыт, особенно в подключении к электричеству. Это очень ответственная работа, а значит, допустить ошибку здесь нельзя. Делитесь своим опытом, оставляя комментарии в конце этой статьи.

Видео

Из предоставленного видеоматериала вы сможете больше узнаете о том, как подключить кабельный теплый пол к терморегулятору:

Схемы

Из предоставленных схем, вы сможете подробнее ознакомиться с схемами подключения электрического теплого пола своими руками:

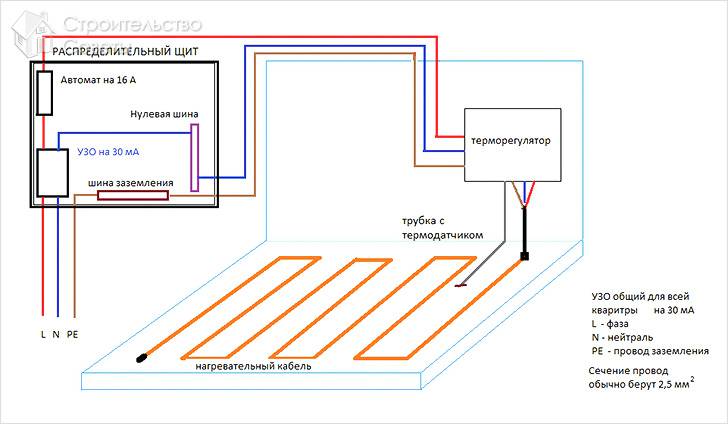

Подключение через щит

Схема подключения двух и одножильного кабеля

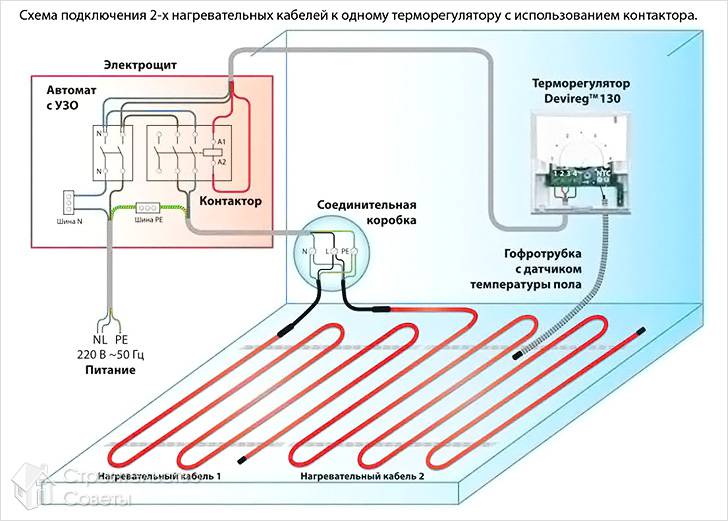

Схема подключения двух нагревательных кабелей

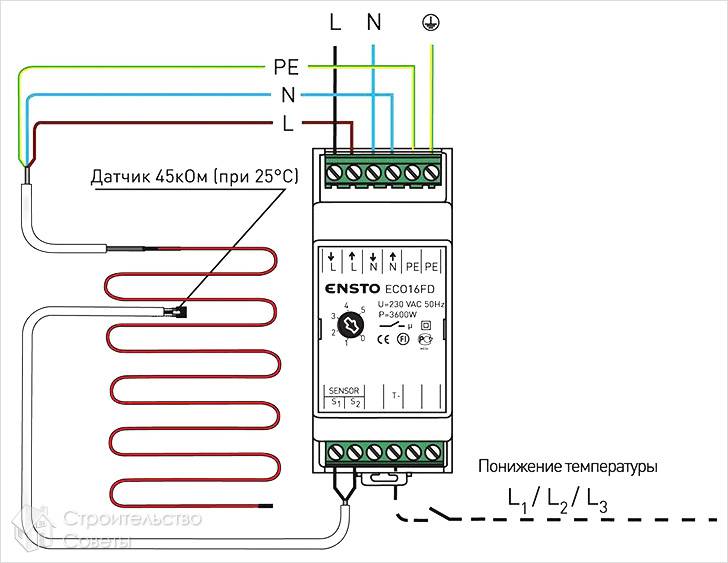

Схема подключения теплого пола к терморегулятору

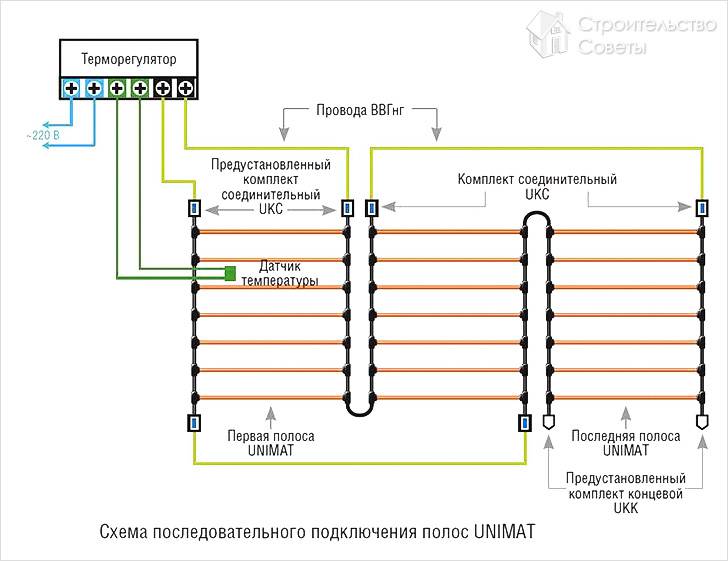

Схема последовательного подключения полос UNIMAT

Схема подключения терморегулятора

Схема установки нескольких терморегуляторов
