Как подключить теплый пол к терморегулятору

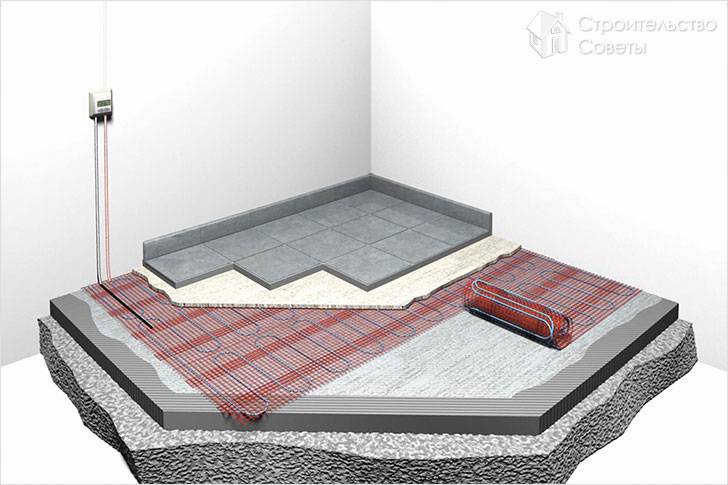

Терморегулятор – это автоматическое устройство, которое позволяет безопасно и без лишних энергозатрат регулировать выделяемое из обогревателя тепло. Подключение тёплого пола к терморегулятору производится непосредственно после его укладки, и в этой статье мы рассмотрим, как правильно это сделать.

Виды и принципы работы

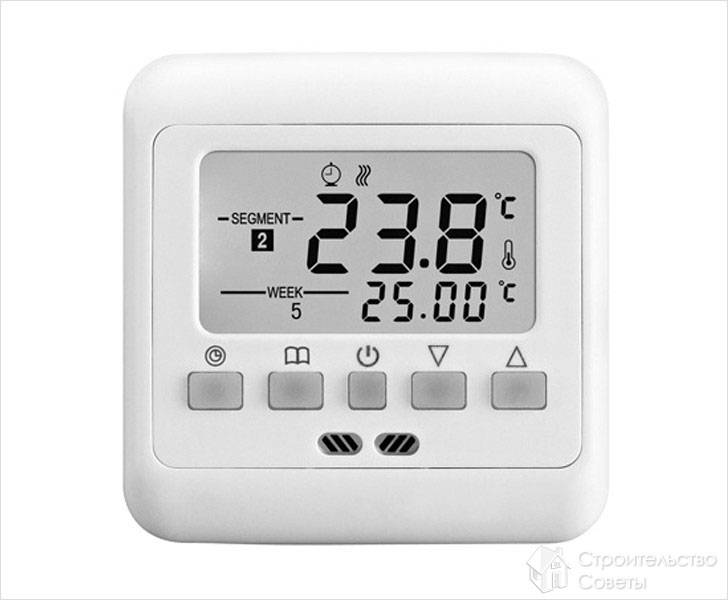

Особенности прибора

Терморегуляторы делятся на два вида:

  1. Непрограммируемые, в этих аппаратах не предусмотрена установка программного управления, и работают они по одной заданной схеме.
  2. Программируемые, такие устройства могут работать по заданным параметрам, которые можно установить самостоятельно.

Не рекомендуется использовать программируемые модели в небольших помещениях, потому что их обогрев может понадобиться в любую минуту, и будет удобнее воспользоваться непрограммируемой моделью и включать его в необходимое время.

Облегчить подключение терморегулятора к тёплому полу, поможет информация о его работоспособности.

В устройство входит специальный выносной датчик, задача которого измерять температуру окружающей среды в квартире и передавать её на устройство.

После получения, обработки и сравнения данных задаются параметры работы отопительного прибора.

Как правильно подключить терморегулятор

Для всех видов тёплых полов установка регулятора просто необходима. Обычно схема подключения прилагается с прибором, но если у вас нет таковой, то можно воспользоваться приведёнными ниже советами.

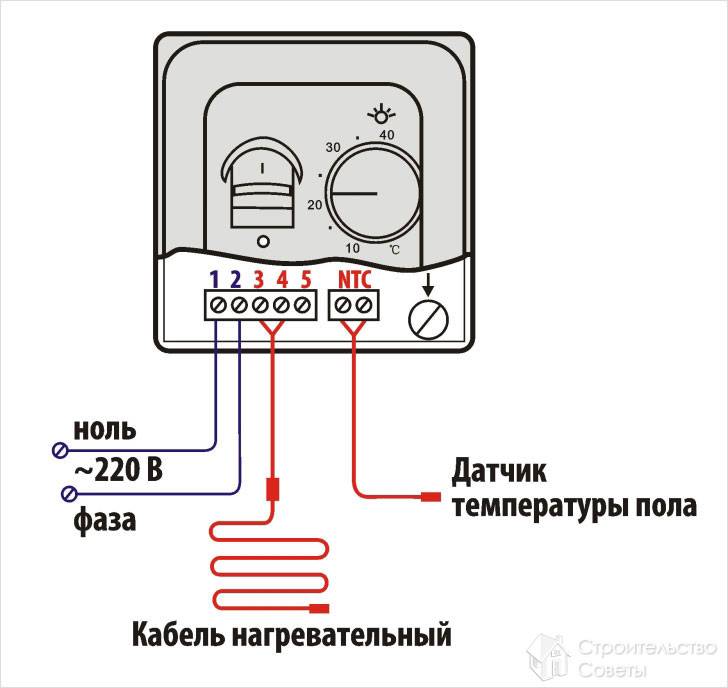

Схема подключения

Вначале нужно провести подготовительные работы:

  • Проводим тщательный осмотр терморегулятора на наличие поломок или посторонних предметов.
  • Проверяем качество соединений и креплений.
  • Осматриваем контакты на правильность расположения термопары.

Монтаж электрического оборудования проводится только в обесточенном помещении.

Определяем место установки

Перед подключением нужно подумать о том, где вам будет удобнее установить терморегулятор. Работать он может как от розетки, так и от прямого подсоединения к электросети. Поэтому рассчитайте такое место, где он будет находиться в доступности, и в то же время не будет выделяться и портить интерьер комнаты.

Где установить термодатчик

Расположение датчика температуры

Специалисты рекомендуют монтировать его на участке пола, где нет нагромождения мебели. Это обезопасит его от поломки, если вам понадобится передвинуть диван или шкаф.

Если в вашей квартире тёплые полы работают на основе инфракрасной плёнки, то лучше вмонтировать термодатчик с изнаночной стороны и соединить проводами с термостатом.

Если у вас система с бетонной основой, то термодатчик монтируется в металлической гофротрубе. Её нужно изолировать от попадания раствора при заливке. В этом случае такой способ установки способствует беспрепятственному извлечению устройства в случае поломки.

Монтаж термостата

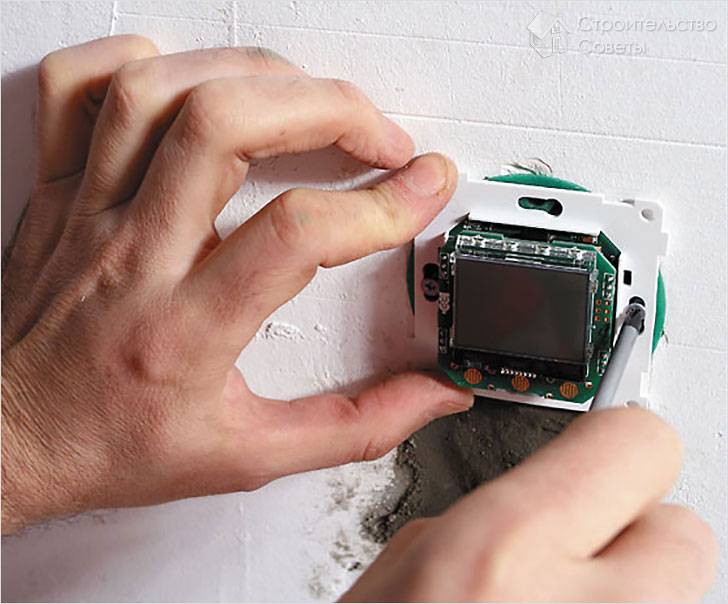

Монтаж терморегулятора

После того как будет готов тёплый пол и установлен термодатчик, можно приступать к установке регулятора.

В намеченном месте монтажа, согласно размерам прибора, делается углубление, которое очищается от остатков бетона. Затем к нему проводится кабель электросети. Его можно провести при помощи пластиковых каналов или в специально подготовленной штробе.

Затем с термостата снимается верхняя панель, и главная часть устанавливается в выемку. Подровняв его с уровнем стены, нужно максимально закрепить его саморезами или специальными клипсами, в зависимости от того, какие предусмотрены крепления. Неровности вокруг терморегулятора шпаклюются, и затем накладывается и крепится верхняя часть.

Подключение питания

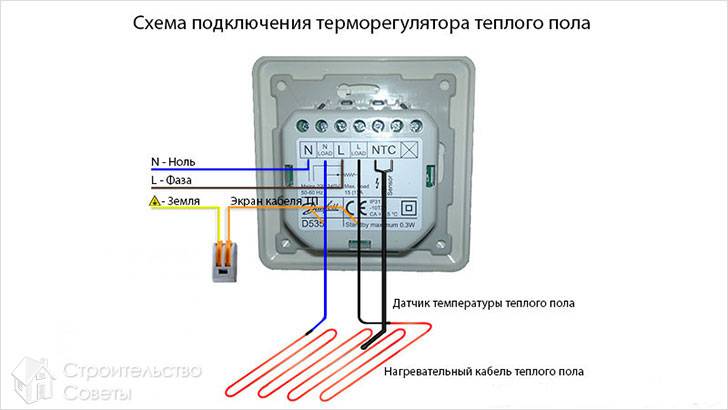

Условные обозначения

Когда вы установили все устройства, необходимо правильно подсоединить питающие провода. Для этого нулевой провод, фазу и заземление подсоединяют к контактам на терморегуляторе. Для всех устройств маркировка этих проводов такова: N –ноль, L – фаза, PE – земля.

Подключение к электросети закончено, можно проверять работу.

Один терморегулятор может обслуживать несколько систем. Если у вас такая ситуация, то их нужно подсоединять параллельно. Здесь есть одно «но»: при подключении двух тёплых полов в разных комнатах работать всё будет от одного термодатчика. В таком случае монтаж одного устройства в двух разных по климату помещениях просто неэффективен.

Подводя итог вышесказанного, можно сказать, что установка терморегулятора далеко не второстепенная задача в монтаже тёплого пола. От правильного монтажа в целом зависит качество работы.

Уважаемые читатели, если вы можете дополнить инструкцию, то ваш опыт обязательно поможет нашим читателям самостоятельно провести такую работу.

Видео

Этот видеоролик поможет вам лучше разобраться в вопросе.
