Водяной теплый пол своими руками

Содержание статьи

Как намотать и запустить водяной теплый пол

Все мы знаем о замечательных преимуществах теплого пола. Водяной теплый пол является наиболее безопасным решением, но и в его случае также важно обратить особое внимание на некоторые нюансы. В данной статье мы расскажем, как сделать водяной теплый пол своими руками.

Укладывается такой пол примерно по той же схеме, что и электрический теплый пол. Однако принципы и скорость нагрева у них разные. Водный пол нагревается при помощи нагревательных приборов ‒ котлов. По принципу нагрева, котлы бывают электрическими, на жидком или твердом топливе, газовые и другие.

Если укладывать данный пол самостоятельно, можно сэкономить деньги. Какой лучше установить водяной или электрический? Так как постоянно дорожает электричество, а в скором времени могут ввести лимиты на его потребление. Выбор стоит остановить именно на водяном. К тому же квартиры полгода отапливаются горячей водой и имея разрешение соответствующих служб можно этим воспользоваться.

Достаточная температура плиты составляет 30˚ C. Установите температуру 60˚ C в поворотом термоголовки на термостатическом клапане смесительного узла. Температура плиты пола отличается от температуры самой воды градусов на 10‒20.

Схема работы

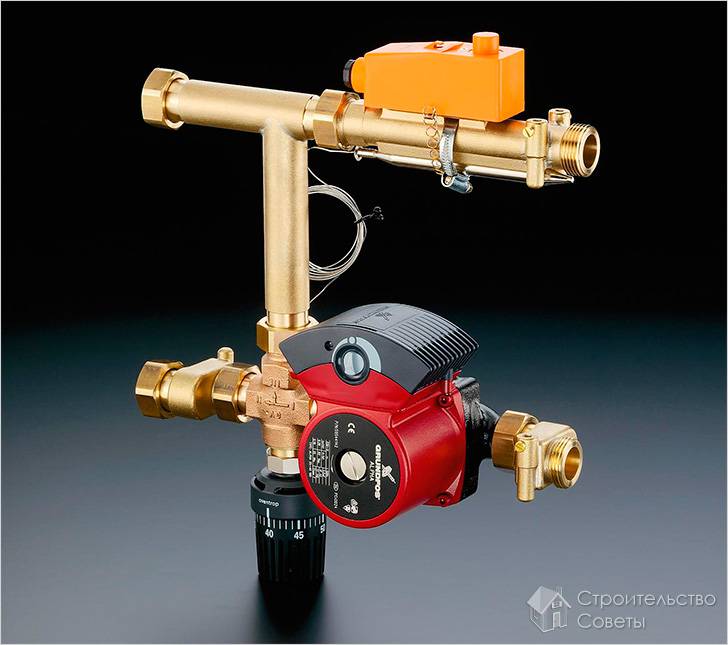

Коллектор регулировки подогрева воды

Распределители или коллектора регулируют подогрев температуры воды в системе пола. Распределитель представляет собой две металлические трубы. У каждой из них можно отрегулировать температуру воды ее и скорость прохождения по контуру.

При помощи датчика происходит регулировка воды. Самый простой датчик – термостат, он представляет собой клапан, проходящий с термостатической головкой в комплекте. Заданное количество тепла подается в контур отопление благодаря теплоносителю, который способен пропускать тепло. А благодаря встроенному микропроцессору происходит точная регулировка.

Монтаж

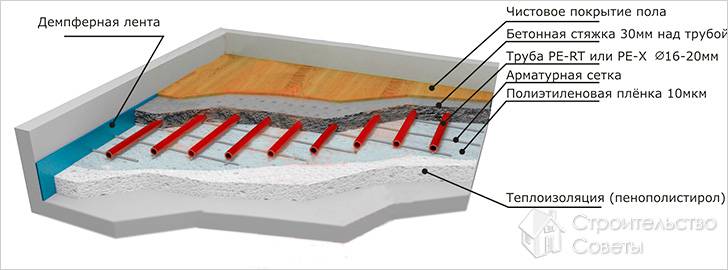

Схема монтажа

Суть устройства состоит в выполнении нескольких этапов. Сначала на низ укладывается слой изоляции. А уже на него с выбранным шагом кладутся трубы, которые могут иметь разный диаметр. По трубам будет проходить теплоноситель с определенными параметрами.

Диаметр и шаг трубы зависит от желаемого получения тепла на квадратный метр. В помещении может быть различная толщина стен, качество оконных изделий, температура снаружи может различаться, поэтому необходимо учитывать все теплопотери. После чего слоем бетона заливают контур из труб. Только после его высыхания наносится покрытие теплового пола. Оно бывает самое разное, например, из дерева или паркета, плит или синтетических покрытий. При использовании деревянного пола трубы укладывают на черновой пол на лаги, после чего утепляют и устанавливают гидроизоляцию.

Укладка трубопровода

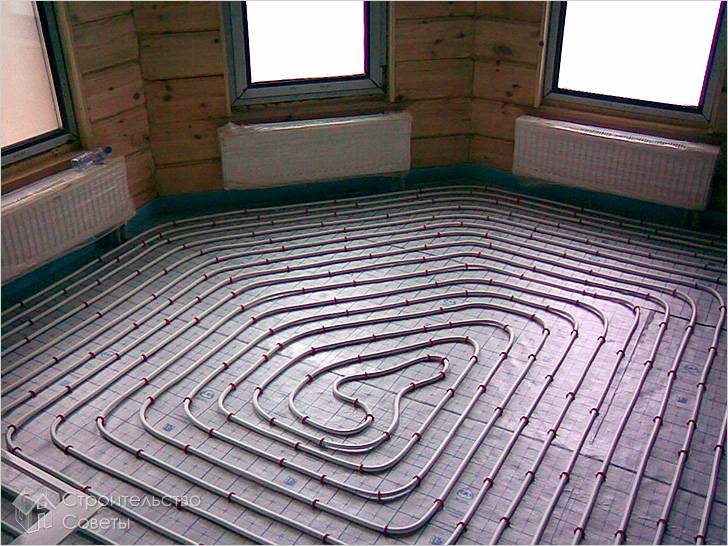

Укладка трубопровода

Существует несколько способов укладки водяного теплого пола:

  • Бетонная система ‒ аналогична системе укладки электрического теплого пола. Обладает низкой стоимостью монтажа и используется чаще других.
  • Настильная система монтажа.
  • Деревянная система монтажа.
  • Пенополистирольная система монтажа.

Укладку водяного теплого пола необходимо производить предельно аккуратно: избегать изгибов труб; не превышать расстояние между трубами в 30‒40 см, потому что это резко снизит КПД отопительной системы, а также приведет к появлению участков пола с низкой температурой. Под трубы кладется армирующая сетка диаметром порядка 5 мм и размером ячеек около 150 мм. Крепление труб происходит при помощи хомутов и дюбелей.

Так как стяжка подвержена тепловым нагрузкам, то для нормальной работы такого пола необходимо сделать отстенную изоляцию, она представляет собой вид демпферной ленты. При добавлении пластификатора в раствор, стяжка может сужаться и расширяться без потери своего качества.

По слою стяжки укладывается покрытие пола под паркет, плитку или для других синтетических материалов. Необходимо учитывать вид покрытия, так как от этого может зависеть степень отдачи тепла. Если правильно залить пол под плитку, то исключается возможность образования пустот и раковин.

Расположение труб

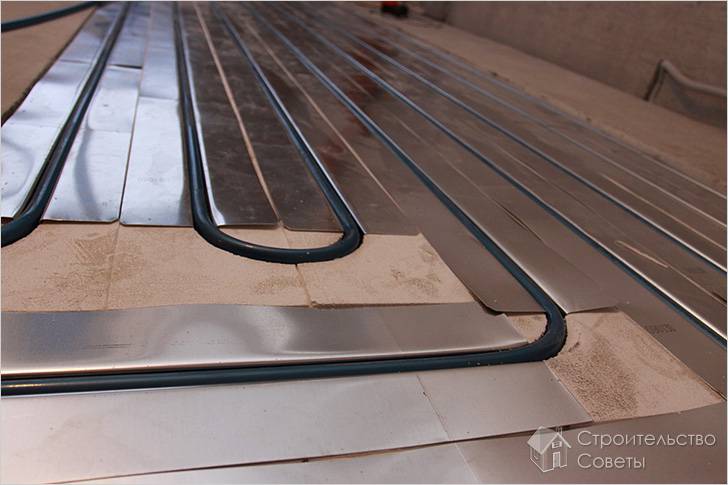

Расположение труб в канавках

В водяном отоплении пола применяются гибкие трубы. Они могут быть разные, например, стальными или металлическими, а могут быть и пластиковыми. Но отопление из труб сшитого полиэтилена все же самые популярные.

Существует несколько схем расположения труб в водяном теплом поле:

  • змейка — параллельный способ;
  • меандр — двойная змейка;
  • спираль в центр;
  • спираль со смещенным центром.

Каждый из вышеперечисленных способов может успешно использоваться и осуществить прокладку труб можно самостоятельно.

 При проектировании следует учитывать различные факторы:

  • В местах наружных стен и оконных проемов должны проходить наиболее горячие трубы.
  • Длина одной полной трубы от входа до выхода не должна превышать 100 м.

Концы и начала труб вводятся в специальный коммутирующий (коллекторный) шкаф, который размещают либо нише стены, либо делают открытым. В коммутирующем шкафу можно будет перекрывать теплоноситель, а также регулировать температуру водяного теплого пола. Регулировку можно также осуществлять при помощи удобного датчика, но это приведет к удорожанию системы.

Свойства труб

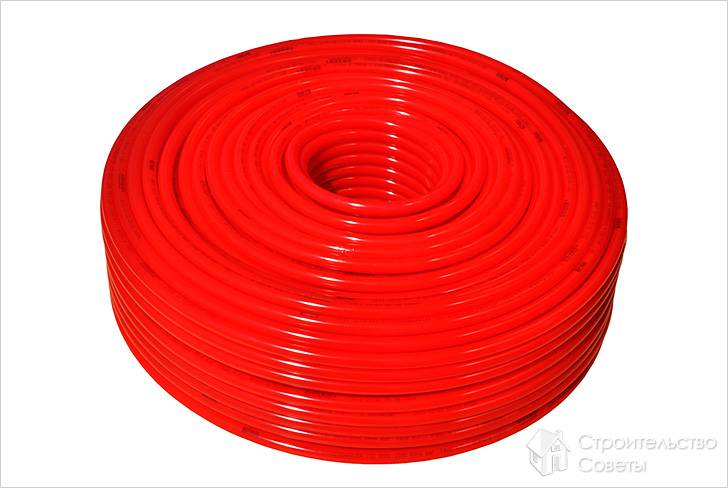

Трубы для водяного теплого пола

  • Способны выдержать температуру + 95˚ C.
  • Выдерживают однократное замерзание воды.
  • Обладают прочностью даже в местах сильного сгиба.
  • Не подвергаются коррозии.
  • Хорошо выдерживают механические повреждения.
  • При работе способны погасить акустические волны и различные шумы.
  • Долговечны, они прослужат около 50 лет.

Смесительный узел

Схема распределительного узла

При присоединении системы с низкой температурой к высокотемпературному котлу используют смесительный узел. В радиаторах температура должна быть выше, чем в контурах. Теплоноситель смешивается от котла с охлажденной водой, и коллектор поступает через распределительный узел в контуры пола.

Распределительный узел

Смесительный насосный узел применяется как самостоятельный прибор либо с присоединением распределительного коллектора. Двухходовый клапан позволит регулировать подмес горячего теплоносителя.

Советы

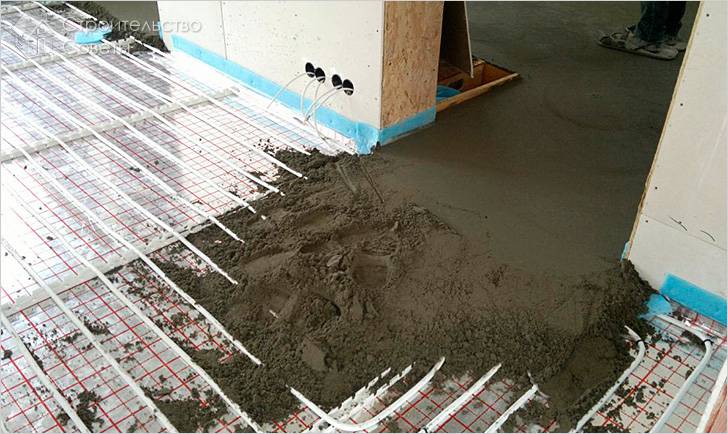

Монтаж

Помимо общих положений установки всей системы необходимо помнить о некоторых рекомендациях. Их несоблюдения в итоге могут испортить все труды и старания.

  • Проект системы отопления лучше делать с помощью профессионалов. Они подскажут схему распределения труб и помогут точно рассчитать количество подаваемого тепла.
  • Для распределения воды точно по схеме необходимо укладывать трубы на выровненную поверхность.
  • Толщина подложки должна составлять 3‒5 см, а плотность не превышать на 1 м3 на 35 кг, тогда изоляция будет полноценной.
  • Если площадь помещения большая, то необходимо разделить ее на несколько площадок. Чтобы не произошло растрескивание, размер такой площадки должен быть меньше 40 м2. В таком случае на бетонную стяжку будет небольшая температурная нагрузка.
  • Для компенсации колебания температуры бетонной стяжки, демпферная лента должна проходить по всему помещению, а также между участками.
  • Подборка труб немаловажный фактор. Они должны быть гибкими и отличаться своей прочностью. Хорошо подойдут бесшовные металлические либо полипропиленовые трубы диаметром 2 см.
  • Стоит избегать большого количества состыковок, чтобы не произошла протечки под пол. Лучше всего использовать соединения только на выходе и входе коллектора.
  • Для поддержания нужной температуры циркулирующей воды, одна труба должна иметь длину не больше 100 м.
  • На изгибах трубы избегайте заломов.
  • Заливать пол следует только после полной проверки системы на герметичность.
  • Бетонную стяжку необходимо заливать тогда, когда в трубах поддерживается оптимальное рабочее давление.
  • Закупка всех деталей должна быть только у надежных и проверенных компаний, которые могут дать гарантию. Потратив полную стоимость вы сможете избежать затрат на дальнейший ремонт.

Перед укладкой цементной смеси, необходимо провести опрессовку системы. Это позволит предотвратить возможные утечки теплоносителя.

При монтаже используется настильная система пола, что позволяет исключить монтаж цементной стяжки и сократить как время создания теплого пола, так и уменьшить нагрузку на плиты перекрытия дома. Если заливать бетоном, то вес 1 м2 пола будет составлять 250‒350 кг, а в случае водяного пола составит всего лишь 35‒50 кг.

Теплый водяной пол нельзя подключать к центральной системе отопления без согласования с теплоснабжающими и ЖКХ организациями.

Видео

В представленном показан пример установки теплого водяного пола в частном доме и рассказано о принципе укладки труб:
