Как выполнить замену электропроводки

В домах, построенных лет 30 назад, внутренние электропроводки выполнены из алюминиевого кабеля, сечение которого было рассчитано на электроприборы того времени. Но прогресс не стоял эти годы на месте, а стремительно набирал темпы. И если в те времена микроволновая печь, электродуховка, автоматическая стиральная машина, бойлер, посудомоечная машина были редкостью в домах и квартирах (не говоря уже о компьютерах, которые еще никто не придумал), то сегодня это оборудование есть в каждом доме. И, как правило, проводки в квартирах старых домов, рассчитанные максимум на 2 кВт, с сегодняшней нагрузкой просто не справляются – то пробки постоянно выбивает, то провод перегревается, а то и короткое замыкание случится, что совсем плохо.

В подобных случаях есть два выхода: или включать мощные потребители электроэнергии поочередно, не перенапрягая электрическую сеть, или заменить всю имеющуюся в доме проводку. Тут даже не возникает вопроса, как лучше поступить.

Выбор провода и автоматического выключателя

Выбор провода и автоматического выключателя

Сейчас поменять проводку можно на двух или трехжильный жесткий провод марок ПУНП, ВВГ, NYM. Для такого серьезного шага, как замена электропроводки, кабель выбирайте придирчиво.

ПУНП - медный кабель, состоящий из однопроволочных жил, с двойной изоляцией из ПВХ. Прекрасно отвечает соотношению «цена – качество».

ВВГ – по характеристикам примерно такой же, как и ПУНП, но с более плотной изоляцией.

NYM состоит из медных однопроволочных жил с качественной тройной изоляцией. Каждая жила имеет ПВХ-изоляцию, второй слой выполнен из резины, а третий – наружный – снова ПВХ. Не смотря на достоинства кабеля NYM, не спешите его покупать. Кроме того, что он имеет большой диаметр сечения, а, значит, каналы под него придется выдалбливать глубокие, цена на этот кабель достаточно высокая.

При выборе автоматического выключателя можно остановиться на моделях АВВ или ДЕК. Различие состоит в зажимах. У АВВ они медные, а у ДЕК – металлические. Автоматику лучше покупать в специализированном магазине, где можно получить подтверждение качества. Для освещения автоматы покупаются на 16А, на электроплиту – 32А, на бойлер – 16-20А, на стиральную автоматическую машинку – 25А, на все розетки – 25А. Кроме того, для ввода потребуется общий автомат на 50А.

Наружную проводку в деревянных домах, а также помещенную под гипсокартон или стяжку, проводят в гофрированном шланге.

Для закупки материала необходимо наметить план разводки и посчитать длину каждой отдельной линии. После этого покупается провод.

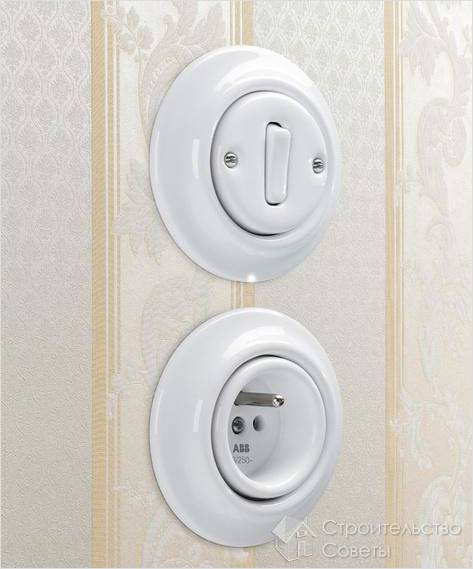

Розетки и выключатели

Розетки и выключатели

Розетки в комнатах располагают внизу на расстоянии 25 см от пола из расчета 1 розетка на 6 м кв. В кухне — на фартуке из плитки между навесной и напольной мебелью, на высоте 1 м. В кухне, где есть много бытовых электроприборов, лучше установить две или больше двойных розеток, по правилам положено не менее 3 обычных. В ванной розетки обязательно должны быть влагозащитными и располагаться на высоте не менее 1 м – таково требование техники безопасности.

Выключатели по европейским стандартам размещаются на высоте 90 см от пола.

Инструменты и материалы

Кроме кабеля, автоматики, гофрированного шланга, розеток и выключателей вам понадобятся:

  • внутренний щиток;
  • тусо-распаячные коробки;
  • подрозетники или пластиковые коробки под розетки и выключатели;
  • матерчатая изолента;
  • клеммники.

Для работ по замене электропроводки используют:

  • перфоратор с насадками для бетона – бур для каналов или шторб и фреза для розеток и выключателей;
  • болгарка;
  • контрольная лампа или мультиметр;
  • пассатижи;
  • отвертки;
  • уровень строительный на 1 м;
  • шпатлевка или сухая смесь;
  • шпатель.

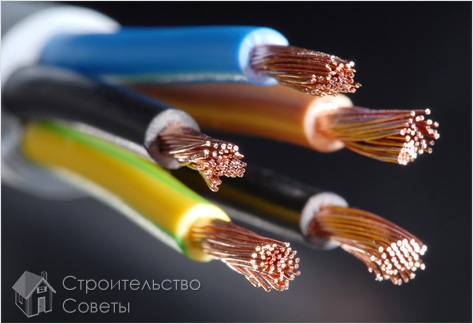

Расчет сечения кабеля

Расчет сечения кабеля

Для того, чтобы правильно рассчитать сечение проводов, на которые необходимо будет поменять текущую электропроводку, используем закон Ома. Те, кто был внимательным в школе на уроках физики, наверняка его помнят. Для остальных объясним, как это делается. Суммируйте мощности всех имеющихся и предполагаемых электроприборов, про запас добавьте еще 1000 Вт – когда-нибудь пригодится. Полученную сумму разделите на 220В – это сетевое напряжение.

Обычно результат находится в пределах 12-16А, тогда сечение провода должно быть 1,5 мм2. Если у вас получилось большее значение потребляемого тока, то проблему решить лучше прокладкой нескольких параллельных линий от электрощитка, устанавливая на каждую линию автомат. Это предпочтительнее, чем использование кабеля большего сечения. Почему? — Использование такого кабеля увеличит расходы и снизит надежность электропроводки.

Проведение работ

Проведение работ

Электричество – это очень серьезно, поэтому перед началом электромонтажных работ НЕОБХОДИМО ознакомиться с правилами проектирования электрической сети, а также с правилами по технике безопасности проведения работ.

Еще один важный момент – обязательно сделайте на листе бумаги план квартиры и обозначьте на нем все прокладываемые линии с указанием расстояний от пола. Через несколько лет вы можете забыть, где именно провели трассирование и при сверлении стены попасть в кабель… с плачевным итогом.

Как поменять электропроводку в квартире? Перед началом работ необходимо обесточить квартиру. Рационально работы по замене начинать с прихожей. После установки щитка прокладываются новые кабеля параллельно старым, которые нужно оставить неповрежденными. Розетки и выключатели подключаются к ним. Остальные помещения пока остаются на старой проводке. И так по очереди выполняется прокладка сети в каждой комнате.

Прокладка каналов или шторбление – это очень шумная и пыльная работа. Поэтому расположение штроб нужно хорошо обдумать, чтобы их длина была минимальной. Между тем, все штробы должны идти строго параллельно полу и поворачивать вверх или вниз под прямым углом. Если на одной стене с обеих ее сторон предполагаются розетки, то лучше просверлить стену и вывести провод через нее – экономия тут очевидна. Через отверстие в стене кабель пропускается только в гофрированном шланге или в специальной негорючей трубке.

Все кабельные соединения выполняются в тусо-спаячных коробках с использованием клеммников. Кабель в штробах закрепляется алебастром – он очень быстро схватывается. Затем каналы шпатлюются, а розетки и выключатели устанавливаются в подготовленные заранее отверстия с закрепленными в них коробками. Подключаются они только после высыхания шпатлевки.

Опытные электрики советуют перед подключением розеток и выключателей к сети оголенные концы кабеля облудить паяльником.

Подключение к щитку самостоятельно лучше не проводить, это может быть опасно для вас! Для этой завершающей стадии пригласите профессионала.
