В системе отопления загородного дома котёл нагревания играет одну из главных ролей. Первостепенная задача – это нагрев теплоносителя, а за все остальные процессы отвечает грамотная обвязка котла отопления. Сделать обвязку котла отопления своими руками можно, но перед началом работ нужно ознакомиться со всеми нюансами правильного использования материалов и схем.

Механизмы обвязки

В процессе обвязки к котлу отопления подсоединяются различные составляющие системы обогрева и водоснабжения. Проще говоря, обвязка – это те детали, которые расположены между отопительными приборами и котлом. Все механизмы этой системы выполняют свою роль в обеспечении бесперебойной её работы. И помимо выработки тепла она должна выполнять ещё несколько функций.

  1. Своевременная компенсация теплоносителя.
  2. Удаление воздуха из системы.
  3. Избавление и защита от попадания в систему загрязнений.
  4. Обеспечение безопасности котла отопления на случай превышения давления в системе.

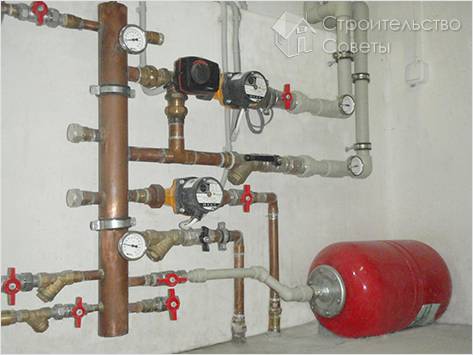

Способы обвязки

Способы обвязки

Обвязка может проводиться несколькими способами, и выбор определяется маркой котла. Но по функциональности все варианты – это одна замкнутая цепь труб и соединений, по которой циркулирует теплоноситель. Движение жидкости в системе может быть принудительной или естественной.

Принудительная система циркуляции достигается путём монтажа одного или нескольких насосов. Они помогают эффективнее использовать тепловую энергию.

В таком варианте необходимо правильно подобрать мощность насоса, чтобы обеспечить необходимое сопротивление в системе труб.

Приборы в системе отопления

Это самый распространённый способ, но также применяются ещё три варианта, которые используются для различных помещений:

  • естественная циркуляция;
  • коллекторная классическая;
  • насосная циркуляция;

Теперь поговорим о том, в каком порядке нужно проводить обвязку котла.

Установка котла

Установка котла

Вначале нужно правильно установить сам котёл отопления. Для этого на месте где он будет располагаться, сооружают фундамент для его крепления. Его можно сделать из кирпичей или глины. На поверхность укладывается асбест или лист железа.

Правильно расположить котёл нужно таким образом, чтобы он находился ниже уровня расположения батарей отопления. Это особенно важно, если используется естественная циркуляция.

Соединение котла с дымоходом

Соединение котла с дымоходом

Само соединение должно быть герметичным, чтобы угарный газ не попадал в помещение. Для этого используется раствор глины густой консистенции. Если вы используете газовый котёл, то можно встроить коаксиальный дымоход.

Коаксиальный дымоход

Для герметизации дымохода, использование цементного раствора категорически запрещено. Потому что в процессе эксплуатации он может растрескаться.

Монтаж вытяжки

Для лучшей регулировки потока воздуха можно установить вытяжной шкаф. Он обеспечит приток и отток воздуха.

Этапы работ

Обвязка котла отопления должна проводиться по классической схеме, чтобы избежать использования сложных работ.

Монтируем коллектор

Перед этой работой внимательно изучите наклейку на его корпусе. Там должна содержаться информация о том, какая линия отвечает за подачу теплоносителя, и за отвод.

Труба на коллекторе размером в 1,25 дюйма соединяется с котлом, в трубопровод которого вводится патрубок 1 дюйма диаметром. Те отверстия, которые не будут использоваться, закрываются заглушками.

Монтаж коллектора

Смесительный (распределительный) клапан устанавливается на подающей трубе. Он отвечает за регулировку температуры. Если в вашем доме к системе отопления подключён тёплый пол, то клапан нужно вмонтировать и в выходном патрубке. С его помощью температура водяного тёплого пола будет контролироваться в необходимых пределах.

Насос, который обеспечивает циркуляцию теплоносителя, встраивается в обратной магистрали. Его установка возможна двумя способами.

  1. Первый способ – это прямое подсоединение к коллектору.
  2. Второй, подсоединение к распределительному клапану.

Прибор контроля над давлением

На заключительном этапе устанавливаются приборы контроля над давлением, температурой, проходные фильтры, клапаны балансировки слива, а также воздушные и предохранительные клапаны.

Такая система обвязки подойдёт как для котлов с газовым способом нагрева, так и для тех, которые работают на твёрдом топливе.

Вспомогательные устройства

Для функционирования системы отопления необходимы также вспомогательные устройства.

Воздушник

Автоматический воздушник

Это различные типы устройств, которые помогают удалять из системы воздушные пробки. В процессе работы котла могут происходить небольшие перепады давления, вследствие этого воздух, который вытесняется в верхнюю часть системы, может нарушить циркуляцию. Это скажется на теплоотдаче всей системы.

Из всего многообразия воздушников лучше всего выбрать автоматический. Установив такой воздушник, вы забудете об воздушных пробках, потому что он будет самостоятельно выпускать воздух, который скапливается в системе.

Грязевик

Грязевики для системы отопления

Для обвязки котлов отопления с естественной циркуляцией воды не требуют установки таких устройств. Не очень любят загрязнений газовые и соляровые котлы. Они оснащены тонкими каналами теплообменника и чувствительной к грязи крыльчаткой. В таких случаях установка грязевика просто необходима.

Аварийная схема обвязки

Вне зависимости от выбранного вами способа обвязки котла отопления, вам необходимо предусмотреть аварийную схему работы. Это позволит обеспечить бесперебойную работу даже при возникновении нештатной ситуации, например, отключение энергии.

Схемы обвязки

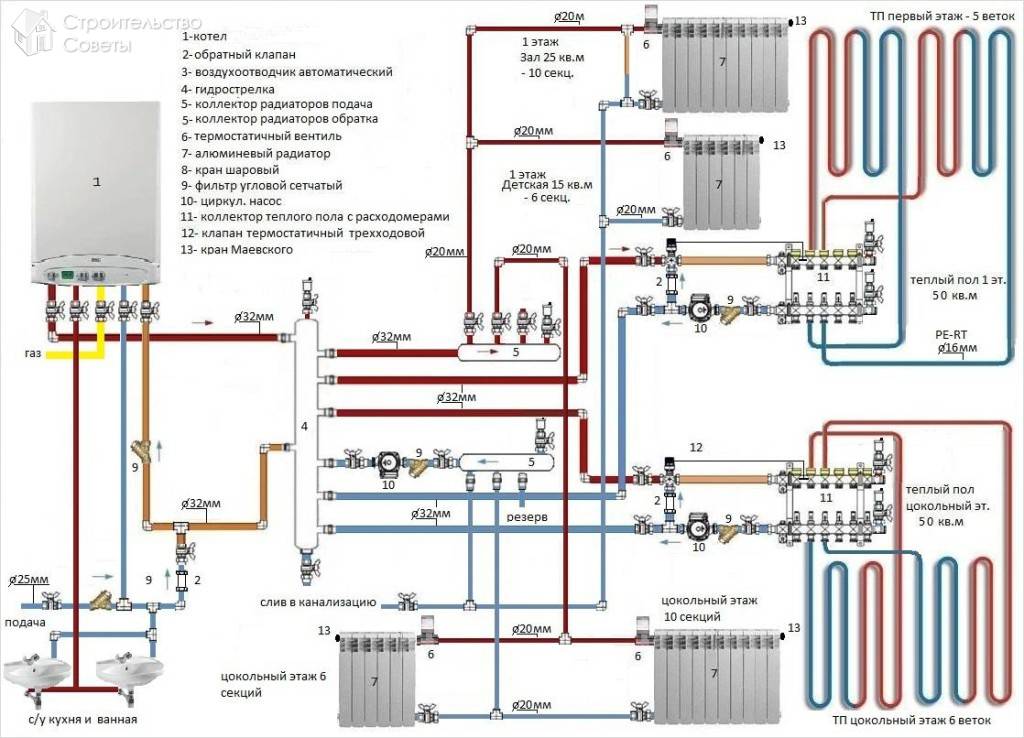

Схема обвязки котла с гидравлическим разделителем

Схема обвязки котла

Видео

Предлагаем вашему внимание рассказ хозяина о самостоятельной обвязке котла.
