Как выбрать насос для отопления

Как выбрать насос для отопления

Классические системы отопления предполагают естественную циркуляцию носителя тепловой энергии. Но доставки тепла таким способом, как правило, бывает недостаточно в связи с тем, что давление в этих системах не выше 0,6 мПа. Для усиления циркуляции теплоносителя и повышения давления в системе используется циркуляционный тепловой насос. Автономные системы отопления на современном этапе снабжены именно такими насосами в связи с тем, что они обеспечивают надежную, эффективную работу отопительной системы в целом, продлевают срок ее службы.

Чтобы достичь такого результата, требуется правильно подобрать циркуляционный насос. Это позволит исключить всевозможные сбои в работе всей системы, снизить шумы в радиаторах и трубопроводе, сэкономить электроэнергию и, самое важное, – повысить теплоотдачу системы.

Принцип работы насоса

Принцип работы насоса

Основная цель работы насоса – помочь теплоносителю преодолеть сопротивление в отопительной системе, которое возникает на отдельных ее участках. Как это достигается?

Теплоноситель засасывается насосом в систему с одной стороны, а с другой он принудительно нагнетается в трубопроводе за счет создания центробежной силы с помощью крыльчатки насоса. То есть, во входном патрубке создается разряжение, а на выходном — компрессия.

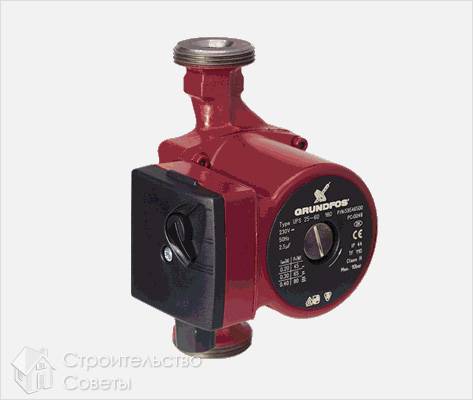

Циркуляционный насос

Надо заметить, что применение циркуляционного насоса в системах старого образца, где использованы металлические трубы большого диаметра, обеспечит экономию расхода газа от 20 до 30%. За счет чего наблюдается такая ощутимая экономия? Дело в том, что принудительно циркулируемый в системе теплоноситель быстрее возвращается в отопительный котел, не успев до конца потерять тепловую энергию. Поэтому потребуется меньше затрат на то, чтобы снабдить теплоноситель новой порцией тепла и снова отправить в круговую систему отопления.

Конструкция насоса отопления

Конструктивно насос включает в себя корпус, мотор (либо ротор, прикрепленный к корпусу), крыльчатку на валу мотора, воздухоотводчик (чаще это гайка на корпусе мотора, послаблением которой воздух выпускается наружу). Теплоноситель, попадая в корпус, захватывается крыльчаткой, которая за счет своего вращения выбрасывает теплоноситель с другой стороны.

При правильной установке циркуляционного насоса его вал всегда располагается горизонтально. Если вал будет занимать вертикальное положение, насос потеряет свою производительность процентов на 30.

Виды насосов отопления

Существует два вида насоса: с ротором «на сухую» и с «мокрым» ротором. Что это означает?

«Сухой» ротор не контактирует с носителем тепла – его рабочая часть посредством уплотнительных колец отделена от электрического двигателя. Коэффициент полезного действия насоса такой конструкции достигает 80%. К сожалению, работа насоса с «сухим» ротором сопровождается громким шумовым эффектом.

Насос с сухим ротором

«Мокрый» ротор, напротив, вместе с крыльчаткой насоса погружен в теплоноситель, который охлаждает электродвигатель, выполняя роль смазки. За счет этого уровень шума, издаваемого двигателем, значительно ниже. Такой двигатель длительное время (годами) не нуждается в особом техническом обслуживании, но его работа менее эффективна – его КПД снижается до 50%. Тихо работающий тепловой насос «мокрого» типа чаще применяется для циркуляции теплоносителя в бытовых отопительных системах.

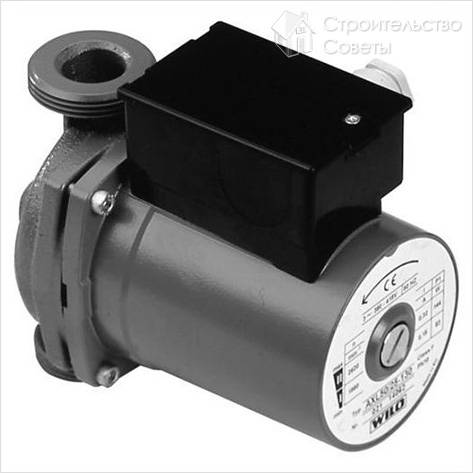

Насос с мокрым ротором

Эти детали важно знать для того, чтобы определиться, как выбрать насос для отопления, который будет пригодным для функционирования системы отопления в ваших условиях.

Выбор насоса отопления

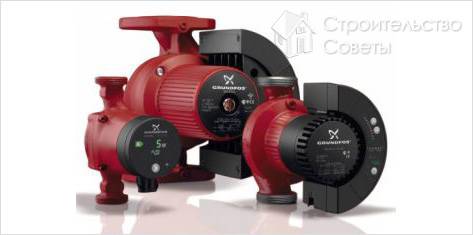

Критерии выбора насоса отопления

При выборе насоса необходимо учитывать следующие параметры.

Диаметр трубы в месте присоединения насоса

Типовые параметры вашей системы отопления могут быть — 25 мм (1 дюйм) или 32 мм (1,25 дюйма). При выборе насоса следует убедиться в наличии в его комплектации специальных накидных гаек для быстрого монтажа и демонтажа насоса.

Диаметр трубы в месте присоединения насоса

Вам должна быть известна длина насоса – 130 или 180 мм. Перед монтированием новой системы рекомендуется получить консультацию специалистов – продавца-консультанта или непосредственно монтажника вашей будущей системы.

Производительность теплового насоса (расход насоса)

Этот главный параметр, определяющий работу насоса, представляет собой объем теплоносителя, перекачиваемого тепловым насосом. Его рассчитывают по следующей форме: Q = N:(t2-t1), где

Q – расход насоса;

N – показатель (мощность) источника тепла, которым может быть газовая колонка или котел;

t1 – температура воды, находящаяся в «обратке» (в обратном трубопроводе). Обычно она варьируется в пределах +60÷70С°;

t2 — температура воды, находящаяся в подающем трубопроводе, то есть выходящей из источника тепла (котла или газовой колонки). Как правило, котлы поддерживают рабочую температуру в пределах +90÷95С°.

Установка насоса отопления

Расчет будущей системы, расчет ее потерь, гидравлический расчет осуществляется с той целью, чтобы подобрать расчетные параметры того насоса, который справится с сопротивлением в системе.

Уровень подъема системы

Это показатель максимального напора, на который способна ваша система отопления. Этот показатель отражает суммарную величину гидравлического сопротивления во всей теплосистеме. Этажность отапливаемого здания с замкнутой системой отопления не имеет определяющего значения при расчетах гидравлического сопротивления в сети, которое в среднем составляет 2-4 метра водяного столба. Для систем отопления, традиционно смонтированных в малоэтажных домах, этот параметр идентичен.

Определение напора

Максимальный напор также как и диаметр присоединения указываются непосредственно в маркировке того или иного насоса. Например, «Циркуляционный насос GRUNDFOS UPS 25-60» имеет диаметр присоединения 25 мм, а максимальный напор 6 м водяного столба (то есть 0,6 атм). Существуют насосы с высотой подъема 3 м, 4 м и даже 8 м. Тогда в их маркировке будут указаны цифры 30, или 40, или 80.

Потребность в энергии

Существует еще один параметр, который также стоит учитывать, хотя и косвенно. Это потребность здания в тепле. Значение этого параметра вписывается в паспорт здания при его проектировании. Если такие данные в паспорте отсутствуют, их нетрудно рассчитать самостоятельно.

Для каждой страны приняты свои стандарты тепла на 1 м2. Европейский стандарт для отопления 1 м2 одно- или двухквартирного дома составляет 100 Вт, для многоквартирного – 70 Вт. Российский стандарт для каждого региона страны установлен согласно СНиП «Отопление, вентиляция и кондиционирование» (2.04.05-91).

Расход электроэнергии

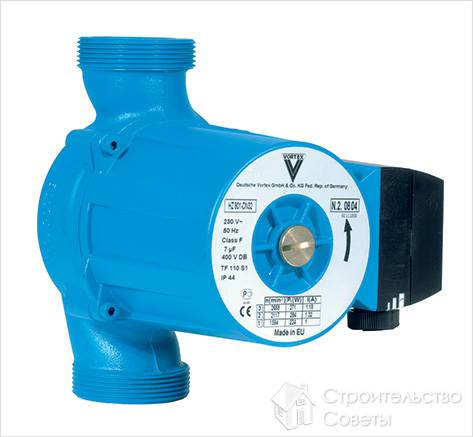

Потребление насосом электроэнергии

Каждый насос имеет до трех положений включения в электрическую сеть. Табличка на корпусе насоса содержит сведения о потреблении им электрического тока (параметры нагрузки). Каждое положение переключателя соответствует новой производительности насоса, то есть количеству теплоносителя в час, которое перекачивается насосом по отопительной системе. Третья позиция переключателя соответствует максимальной производительности данного насоса, а максимальное потребление тока насосом указано в табличке на его корпусе.

Серийно выпускаемые насосы обладают усредненными характеристиками. Поэтому важно учесть индивидуальность вашей системы отопления. Вам не нужен повышенный шум в трубах при активной работе системы, который возникает при излишней мощности насоса.

Выбирая подходящий для вашей системы насос, убедитесь в возможности его работы в нескольких режимах, когда его мощность превышает расчетную на процентов 5-10.

Насос в системе отопления

Итак, выбирая насос по трем его основным параметрам – расходу, присоединительному диаметру и высоте напора следует знать, что полученные все эти характеристики являются максимальными показателями работы насоса. И так как подобный режим в течение всего периода отопления будет длиться мизерное количество времени, то правильным будет подбор насоса с несколько заниженными характеристиками. Это обоснованно позволит не только значительно сэкономить средства, но и в дальнейшем сократить расходы на электроэнергию. Опасения мерзнуть в своем жилище в сильные морозы совершенно напрасны.
