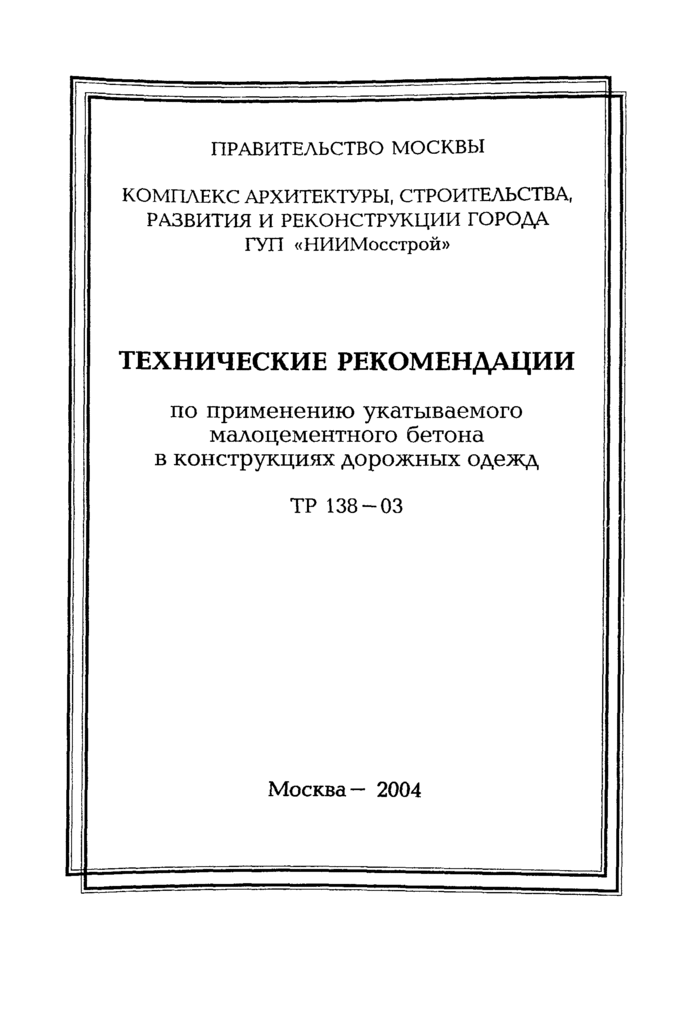

ПРАВИТЕЛЬСТВО МОСКВЫ

КОМПЛЕКС АРХИТЕКТУРЫ, СТРОИТЕЛЬСТВА,
РАЗВИТИЯ И РЕКОНСТРУКЦИИ ГОРОДА
ГУП «НИИМосстрой»



ТЕХНИЧЕСКИЕ РЕКОМЕНДАЦИИ
по применению укатываемого
малоцементного бетона
в конструкциях дорожных одежд

ТР 138-03







Москва — 2004



Технические рекомендации по применению укатываемого малоцементного бетона в конструкциях дорожных одежд разработаны кандидатами технических наук Л.В. Городецким, Р.И. Бега, инженером В.Ф. Деминым (лаборатория дорожного строительства ГУП «НИИМосстрой»), инженером М.А. Боксерманом (АНО «НИИ МК НТ» при МАДИ).

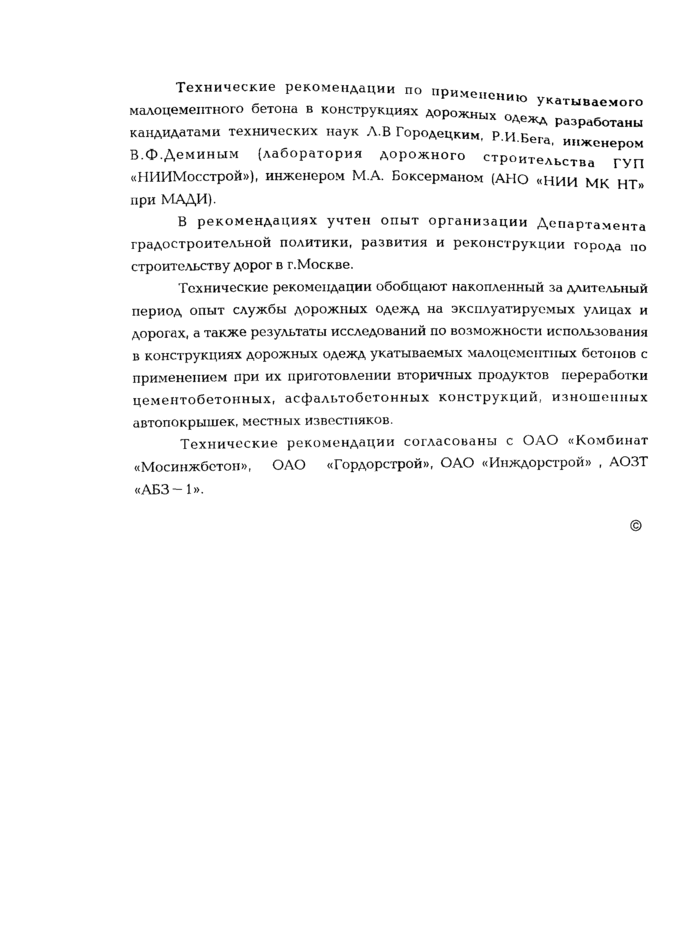

В рекомендациях учтен опыт организации Департамента градостроительной политики, развития и реконструкции города по строительству дорог в г. Москве.

Технические рекомендации обобщают накопленный за длительный период опыт службы дорожных одежд на эксплуатируемых улицах и дорогах, а также результаты исследований по возможности использования в конструкциях дорожных одежд укатываемых малоцементных бетонов с применением при их приготовлении вторичных продуктов переработки цементобетонных, асфальтобетонных конструкций, изношенных автопокрышек, местных известняков.

Технические рекомендации согласованы с ОАО «Комбинат «Мосинжбетон», ОАО «Гордорстрой», ОАО «Инждорстрой», АОЗТ «АБЗ-1».

Правительство Москвы Комплекс архитектуры, строительства, развития и реконструкции города

Технические рекомендации по применению укатываемого малоцементного бетона в конструкциях дорожных одежд

ТР 138-03 вводятся впервые

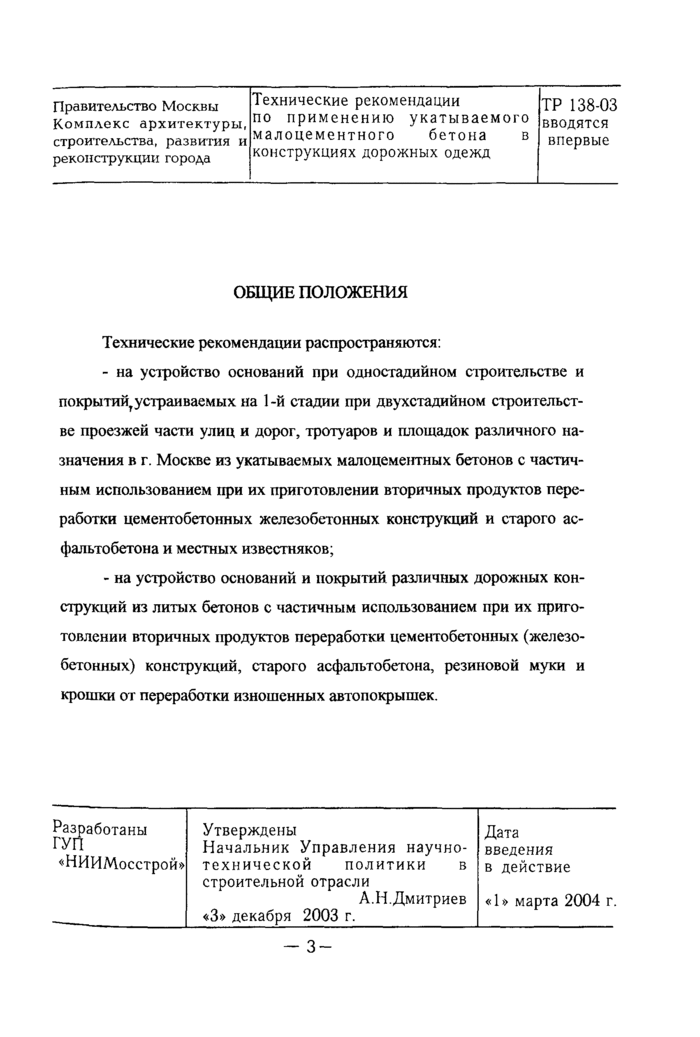

1. ОБЩИЕ ПОЛОЖЕНИЯ

Технические рекомендации распространяются:

— на устройство оснований при одностадийном строительстве и покрытий, устраиваемых на 1-й стадии при двухстадийном строительстве проезжей части улиц и дорог, тротуаров и площадок различного назначения в г. Москве из укатываемых малоцементных бетонов с частичным использованием при их приготовлении вторичных продуктов переработки цементобетонных железобетонных конструкций и старого асфальтобетона и местных известняков;

— на устройство оснований и покрытий различных дорожных конструкций из литых бетонов с частичным использованием при их приготовлении вторичных продуктов переработки цементобетонных (железобетонных) конструкций, старого асфальтобетона, резиновой муки и крошки от переработки изношенных автопокрышек.

Разработаны ГУП «НИИМосстрой»

Утверждены Начальник Управления научно-технической политики в строительной отрасли А.Н. Дмитриев «3» декабря 2003 г.

Дата введения в действие «1» марта 2004 г.

Продукты переработки наряду с природными материалами в определенных соотношениях рекомендуются для использования в нижних конструктивных слоях магистральных улиц, улиц и дорог местного значения при устройстве земляного полотна, подстилающих слоев, оснований, а также заполнителей для малоцементного укатываемого бетона класса по прочности на сжатие В7,5, В15, В22,5, В25.

Технические рекомендации разработаны в соответствии с требованиями действующих нормативных документов и альбомов на устройство дорожных одежд в г. Москве.

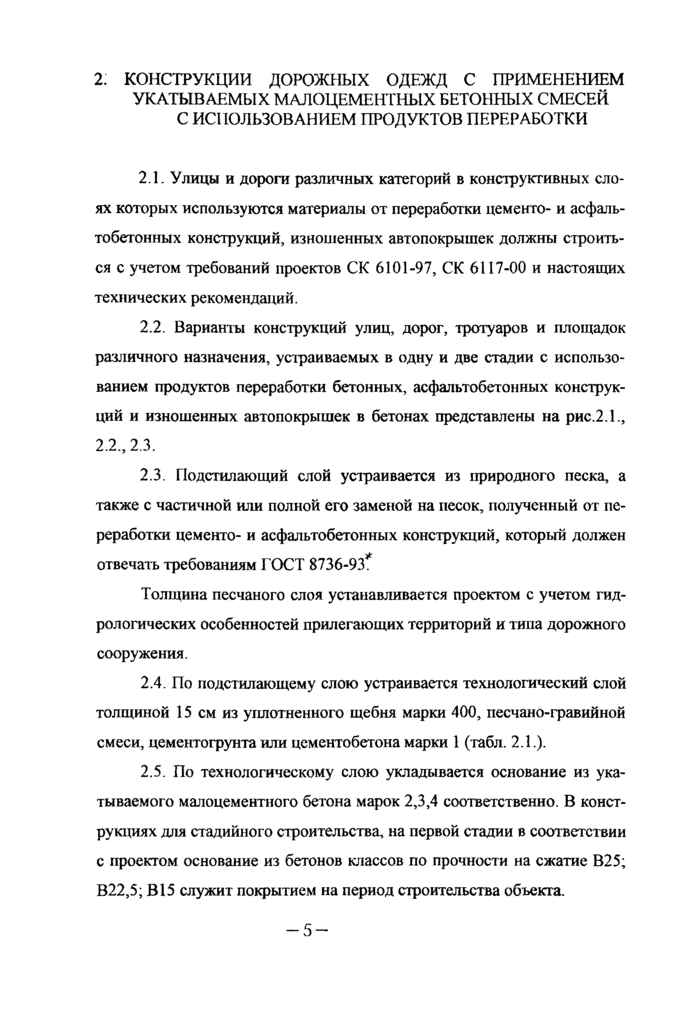

2. КОНСТРУКЦИИ ДОРОЖНЫХ ОДЕЖД С ПРИМЕНЕНИЕМ УКАТЫВАЕМЫХ МАЛОЦЕМЕНТНЫХ БЕТОННЫХ СМЕСЕЙ С ИСПОЛЬЗОВАНИЕМ ПРОДУКТОВ ПЕРЕРАБОТКИ

2.1. Улицы и дороги различных категорий в конструктивных слоях которых используются материалы от переработки цементо- и асфальтобетонных конструкций, изношенных автопокрышек должны строиться с учетом требований проектов СК 6101-97, СК 6117-00 и настоящих технических рекомендаций.

2.2. Варианты конструкций улиц, дорог, тротуаров и площадок различного назначения, устраиваемых в одну и две стадии с использованием продуктов переработки бетонных, асфальтобетонных конструкций и изношенных автопокрышек в бетонах представлены на рис. 2.1., 2.2., 2.3.

2.3. Подстилающий слой устраивается из природного песка, а также с частичной или полной его заменой на песок, полученный от переработки цементо- и асфальтобетонных конструкций, который должен отвечать требованиям ГОСТ 8736-93.

Толщина песчаного слоя устанавливается проектом с учетом гидрологических особенностей прилегающих территорий и типа дорожного сооружения.

2.4. По подстилающему слою устраивается технологический слой толщиной 15 см из уплотненного щебня марки 400, песчано-гравийной смеси, цементогрунта или цементобетона марки 1 (табл. 2.1.).

2.5. По технологическому слою укладывается основание из укатываемого малоцементного бетона марок 2, 3, 4 соответственно. В конструкциях для стадийного строительства, на первой стадии в соответствии с проектом основание из бетонов классов по прочности на сжатие В 25; В 22,5; В 15 служит покрытием на период строительства объекта.

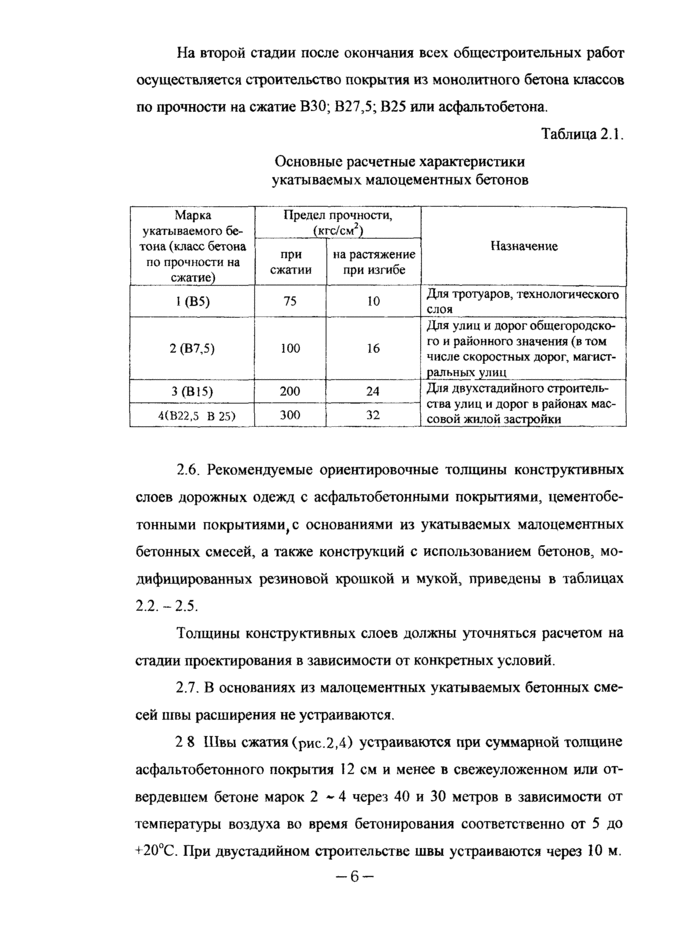

На второй стадии после окончания всех общестроительных работ осуществляется строительство покрытия из монолитного бетона классов по прочности на сжатие В30; В27,5; В25 или асфальтобетона.

Таблица 2.1.

Основные расчетные характеристики укатываемых малоцементных бетонов

Марка укатываемого бетона (класс бетона по прочности на сжатие)	Предел прочности, (кгс/см2)		Назначение
	при сжатии	на растяжение при изгибе
1 (В 5)	75	10	Для тротуаров, технологического слоя
2 (В 7,5)	100	16	Для улиц и дорог общегородского и районного значения (в том числе скоростных дорог, магистральных улиц)
3 (В 15)	200	24	Для двухстадийного строительства улиц и дорог в районах массовой жилой застройки
4 (В 22,5 — В 25)	300	32

2.6. Рекомендуемые ориентировочные толщины конструктивных слоев дорожных одежд с асфальтобетонными покрытиями, цементобетонными покрытиями основаниями из укатываемых малоцементных бетонных смесей, а также конструкций с использованием бетонов, модифицированных резиновой крошкой и мукой, приведены в таблицах 2.2. — 2.5.

Толщины конструктивных слоев должны уточняться расчетом на стадии проектирования в зависимости от конкретных условий.

2.7. В основаниях из малоцементных укатываемых бетонных смесей швы расширения не устраиваются.

2.8. Швы сжатия (рис. 2.4) устраиваются при суммарной толщине асфальтобетонного покрытия 12 см и менее в свежеуложенном или отвердевшем бетоне марок 2 — 4 через 40 и 30 метров в зависимости от температуры воздуха во время бетонирования соответственно от 5 до +20 °С. При двустадийном строительстве швы устраиваются через 10 м.

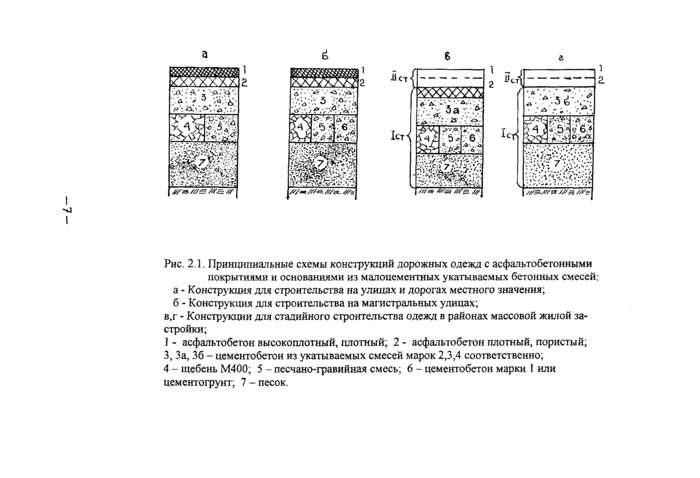

Рис. 2.1. Принципиальные схемы конструкций дорожных одежд с асфальтобетонными покрытиями и основаниями из малоцементных укатываемых бетонных смесей:

а — Конструкция для строительства на улицах и дорогах местного значения; б — Конструкция для строительства на магистральных улицах; в, г — Конструкции для стадийного строительства одежд в районах массовой жилой застройки;

1 — асфальтобетон высокоплотный, плотный; 2 — асфальтобетон плотный, пористый; 3, 3а, 3б — цементобетон из укатываемых смесей марок 2, 3, 4 соответственно; 4 — щебень М 400; 5 — песчано-гравийная смесь; 6 — цементобетон марки 1 или цементогрунт; 7 — песок

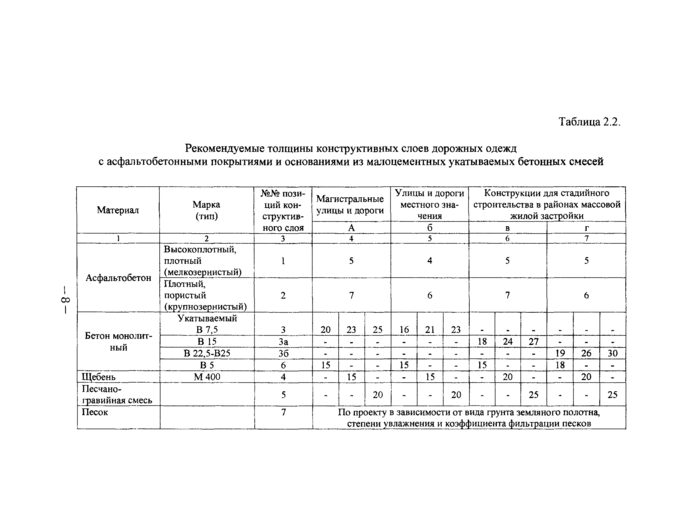

Таблица 2.2.

Рекомендуемые толщины конструктивных слоев дорожных одежд с асфальтобетонными покрытиями и основаниями из малоцементных укатываемых бетонных смесей

Материал	Марка (тип)	№№ позиций конструктивного слоя	Магистральные улицы и дороги			Улицы и дороги местного значения			Конструкции для стадийного строительства в районах массовой жилой застройки
			А			б			в			г
1	2	3	4			5			6			7
Асфальтобетон	Высокоплотный, плотный (мелкозернистый)	1	5			4			5			5
	Плотный, пористый (крупнозернистый)	2	7			6			7			6
Бетон монолитный	Укатываемый В 7,5	3	20	23	25	16	21	23	—	—	—	—	—	—
	В 15	3а	—	—	—	—	—	—	18	24	27	—	—	—
	В 22,5 — В 25	3б	—	—	—	—	—	—	—	—	—	19	26	30
	В 5	6	15	—	—	15	—	—	15	—	—	18	—	—
Щебень	М 400	4	—	15	—	—	15	—	—	20	—	—	20	—
Песчано-гравийная смесь		5	—	—	20	—	—	20	—	—	25	—	—	25
Песок		7	По проекту в зависимости от вида грунта земляного полотна, степени увлажнения и коэффициента фильтрации песков

Рис. 2.2. Принципиальные схемы конструкций магистральных дорог улиц местного значения с цементобетонными покрытиями и основаниями из малоцементных укатываемых бетонных смесей

1. Покрытие из цементобетона класса В 25 — В 30; 2. Основание из укатываемого бетона с частичной или полной заменой щебня и песка на материалы от переработки цементо- и асфальтобетонных конструкций; 3. Основание из щебня, полученного от переработки цементо- и асфальтобетонных конструкций; 4. Подстилающий слой из песка, полученного от переработки цементо- и асфальтобетонных конструкций; 5. Полиэтиленовая пленка, пергамин.

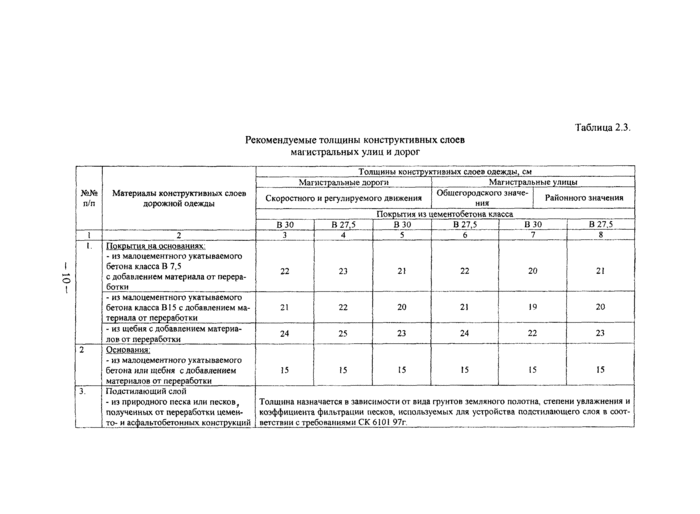

Таблица 2.3.

Рекомендуемые толщины конструктивных слоев магистральных улиц и дорог

№№ п/п	Материалы конструктивных слоев дорожной одежды	Толщины конструктивных слоев одежды, см
		Магистральные дороги			Магистральные улицы
		Скоростного и регулируемого движения			Общегородского значения		Районного значения
		Покрытия из цементобетона класса
		В 30	В 27,5	В 30	В 27,5	В 30		В 27,5
1	2	3	4	5	6	7		8
1.	Покрытия на основаниях: — из малоцементного укатываемого бетона класса В 7,5 с добавлением материала от переработки	22	23	21	22	20		21
	— из малоцементного укатываемого бетона класса В 15 с добавлением материала от переработки	21	22	20	21	19		20
	— из щебня с добавлением материалов от переработки	24	25	23	24	22		23
2.	Основания: — из малоцементного укатываемого бетона или щебня с добавлением материалов от переработки	15	15	15	15	15		15
3.	Подстилающий слой — из природного песка или песков, полученных от переработки цементо- и асфальтобетонных конструкций	Толщина назначается в зависимости от вида грунтов земляного полотна, степени увлажнения и коэффициента фильтрации песков, используемых для устройства подстилающего слоя в соответствии с требованиями СК 6101 97 г.

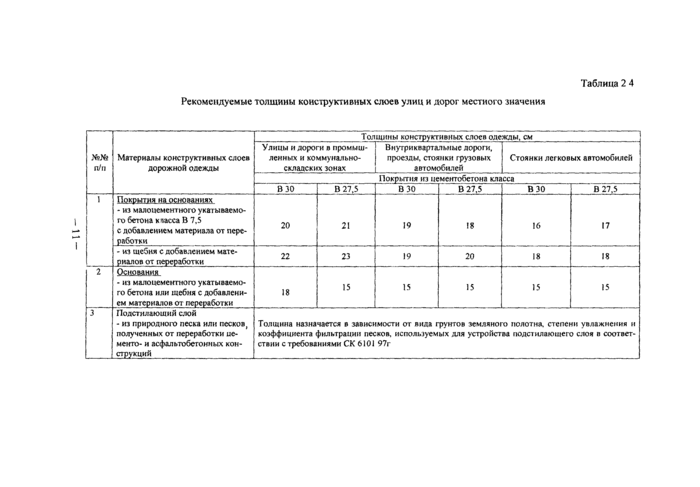

Таблица 2.4.

Рекомендуемые толщины конструктивных слоев улиц и дорог местного значения

№№ п/п	Материалы конструктивных слоев дорожной одежды	Толщины конструктивных слоев одежды, см
		Улицы и дороги в промышленных и коммунально-складских зонах		Внутриквартальные дороги, проезды, стоянки грузовых автомобилей		Стоянки легковых автомобилей
		Покрытия из цементобетона класса
		В 30	В 27,5	В 30	В 27,5	В 30	В 27,5
1.	Покрытия на основаниях: — из малоцементного укатываемого бетона класса В 7,5 с добавлением материала от переработки	20	21	19	18	16	17
	— из щебня с добавлением материалов от переработки	22	23	19	20	18	18
2.	Основания: — из малоцементного укатываемого бетона или щебня с добавлением материалов от переработки	18	15	15	15	15	15
3.	Подстилающий слой — из природного песка или песков, полученных от переработки цементо- и асфальтобетонных конструкций	Толщина назначается в зависимости от вида грунтов земляного полотна, степени увлажнения и коэффициента фильтрации песков, используемых для устройства подстилающего слоя в соответствии с требованиями СК 6101 97 г.

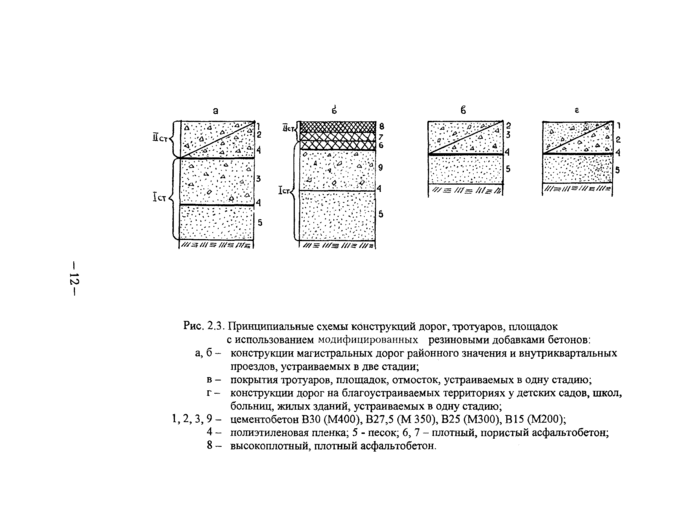

Рис. 2.3. Принципиальные схемы конструкций дорог, тротуаров, площадок с использованием модифицированных резиновыми добавками бетонов:

а, б — конструкции магистральных дорог районного значения и внутриквартальных проездов, устраиваемых в две стадии; в — покрытия тротуаров, площадок, отмосток, устраиваемых в одну стадию; г — конструкции дорог на благоустраиваемых территориях у детских садов, школ, больниц, жилых зданий, устраиваемых в одну стадию;

1, 2, 3, 9 — цементобетон В 30 (М 400), В 27,5 (М 350), В 25 (М 300), В 15 (М 200); 4 — полиэтиленовая пленка; 5 — песок; 6, 7 — плотный, пористый асфальтобетон; 8 — высокоплотный, плотный асфальтобетон

Таблица 2.5.

Ориентировочные толщины конструктивных слоев дорожных одежд с использованием модифицированных резиновыми добавками бетонов

Материал	Класс бетона по прочности на сжатие	№№ позиций	Магистральные дороги районного значения		Тротуары, площадки	Дороги внутриквартальные, у жилых домов, школ, детских садов
			а	б	в	г
1	2	3	4	5	6	7
Бетон монолитный	В 30	1	21	—	—	16
	В 27,5	2	20	—	10	18
	В 25	3	15 — 18	—	12	—
	В 15	9	—	30	—	—
Асфальтобетон	Плотный, пористый (крупнозернистый)	6 7	—	5	—	—
	Высокоплотный плотный (мелкозернистый)	8	—	7	—	—
Песок		5	По проекту в зависимости от вида грунта земляного полотна, степени увлажнения и коэффициента фильтрации песков

2.9. В конце рабочей смены и при перерыве в бетонировании более 2-х часов в бетонных основаниях устраивают рабочие швы в обмазкой их битумом (рис. 2.4.г.).

2.10. При устройстве дорожных сооружений с цементобетонными покрытиями в основаниях из малоцементного укатываемого бетона поперечные температурные швы устраиваются в соответствии с рекомендациями пп. 2.8., 2.9. Конструкции и схемы расположения швов сжатия приведены на рис. 2.4., расстояния между швами в основаниях приведены в таблице 2.6.

2.11. Швы сжатия нарезаются под углом 15° к ширине проезжей части в соответствии с рисунком.

После нарезки швов производят очистку шва сжатым воздухом и заполнение герметиком.

Заполнение швов осуществляют в сухую погоду при температуре воздуха не ниже +5 °С.

Для заполнения шва могут быть использованы:

резино-битумные мастики, РБВ-25, 35, 50;

полимерно-битумные мастики, ПБМ-1, ПБМ-2;

полимерный герметик; гидром.

Таблица 2.6.

Расстояния между швами сжатия в метрах

Покрытие из цементобетона толщиной, см		Основание из укатываемого малоцементного бетона
До 18	20 — 24
5	6	30 — 50

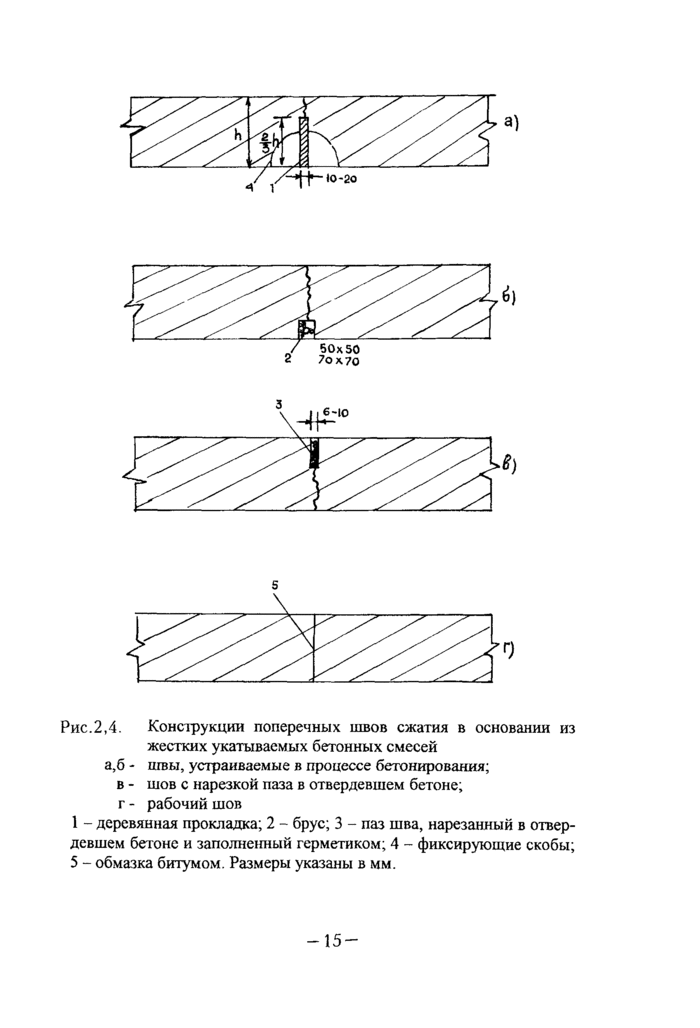

Рис. 2.4. Конструкции поперечных швов сжатия в основании из жестких укатываемых бетонных смесей

а, б — швы, устраиваемые в процессе бетонирования; в — шов с нарезкой паза в отвердевшем бетоне; г — рабочий шов

1 — деревянная прокладка; 2 — брус; 3 — паз шва, нарезанный в отвердевшем бетоне и заполненный герметиком; 4 — фиксирующие скобы; 5 — обмазка битумом. Размеры указаны в мм.

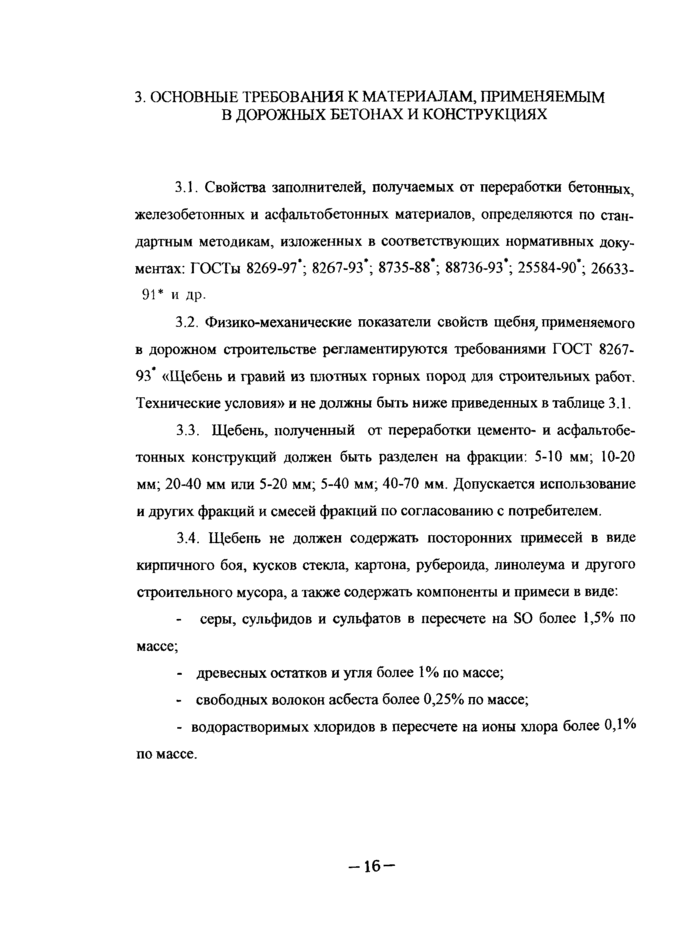

3. ОСНОВНЫЕ ТРЕБОВАНИЯ К МАТЕРИАЛАМ, ПРИМЕНЯЕМЫМ В ДОРОЖНЫХ БЕТОНАХ И КОНСТРУКЦИЯХ

3.1. Свойства заполнителей, получаемых от переработки бетонных, железобетонных и асфальтобетонных материалов, определяются по стандартным методикам, изложенных в соответствующих нормативных документах: ГОСТ 8269-97*; ГОСТ 8267-93*; ГОСТ 8735-88*; ГОСТ 88736-93*; ГОСТ 25584-90*; ГОСТ 26633-91* и др.

3.2. Физико-механические показатели свойств щебня, применяемого в дорожном строительстве, регламентируются требованиями ГОСТ 8267-93* «Щебень и гравий из плотных горных пород для строительных работ. Технические условия» и не должны быть ниже приведенных в таблице 3.1.

3.3. Щебень, полученный от переработки цементо- и асфальтобетонных конструкций, должен быть разделен на фракции: 5 — 10 мм; 10 — 20 мм; 20 — 40 мм или 5 — 20 мм; 5 — 40 мм; 40 — 70 мм. Допускается использование и других фракций и смесей фракций по согласованию с потребителем.

3.4. Щебень не должен содержать посторонних примесей в виде кирпичного боя, кусков стекла, картона, рубероида, линолеума и другого строительного мусора, а также содержать компоненты и примеси в виде:

— серы, сульфидов и сульфатов в пересчете на SО более 1,5 % по массе;

— древесных остатков и угля более 1 % по массе;

— свободных волокон асбеста более 0,25 % по массе;

— водорастворимых хлоридов в пересчете на ионы хлора более 0,1 % по массе.

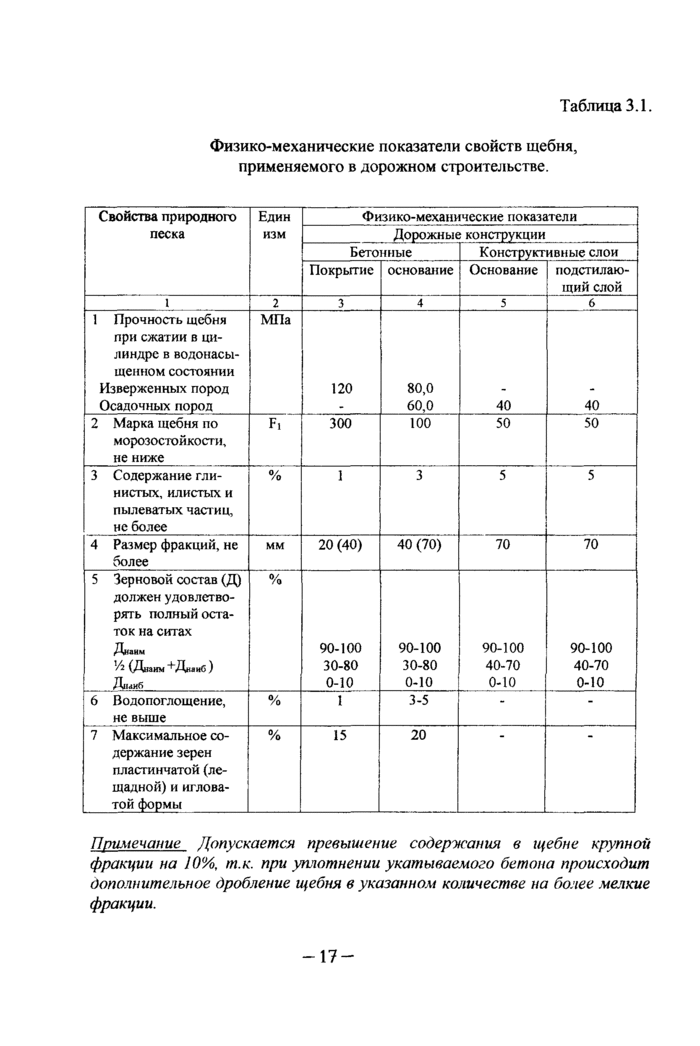

Таблица 3.1.

Физико-механические показатели свойств щебня, применяемого в дорожном строительстве

Свойства природного песка	Един. изм.	Физико-механические показатели
		Дорожные конструкции
		Бетонные		Конструктивные слои
		Покрытие	основание	Основание	подстилающий слой
1	2	3	4	5	6
1. Прочность щебня при сжатии в цилиндре в водонасыщенном состоянии:	МПа
Изверженных пород		120	80,0	—	—
Осадочных пород		—	60,0	40	40
2. Марка щебня по морозостойкости, не ниже	F1	300	100	50	50
3. Содержание глинистых, илистых и пылеватых частиц, не более	%	1	3	5	5
4. Размер фракций, не более	мм	20 (40)	40 (70)	70	70
5. Зерновой состав (Д) должен удовлетворять: полный остаток на ситах:	%
Днаим.		90 — 100	90 — 100	90 — 100	90 — 100
1/2(Днаим. + Днаиб.)		30 — 80	30 — 80	40 — 70	40 — 70
Днаиб.		0 — 10	0 — 10	0 — 10	0 — 10
6. Водопоглощение, не выше	%	1	3 — 5	—	—
7. Максимальное содержание зерен пластинчатой (лещадной) и игловатой формы	%	15	20	—	—

Примечание: Допускается превышение содержания в щебне крупной фракции на 10 %, т.к. при уплотнении укатываемого бетона происходит дополнительное дробление щебня в указанном количестве на более мелкие фракции.

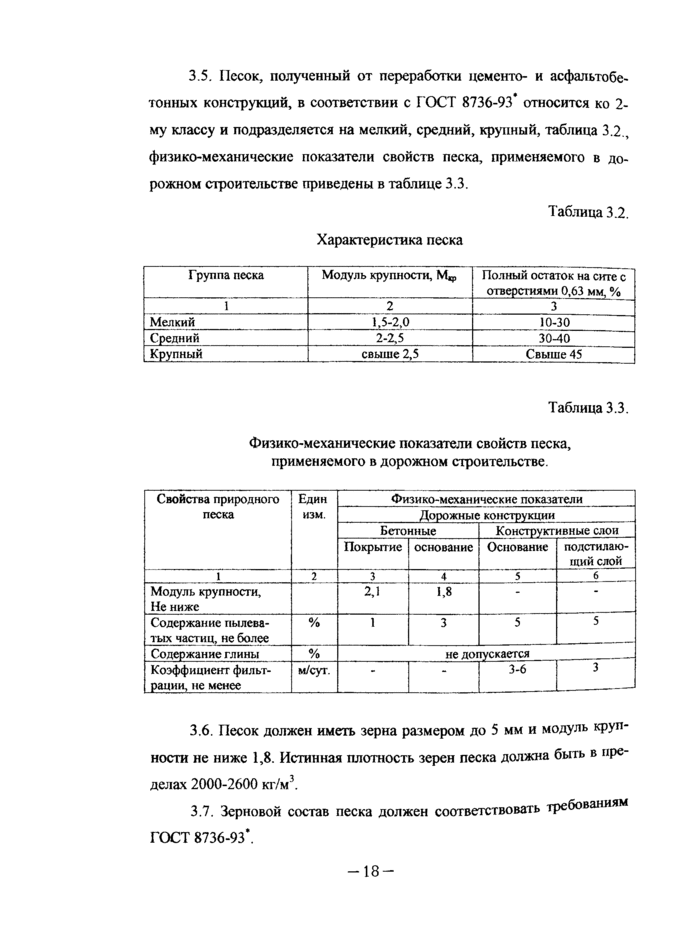

3.5. Песок, полученный от переработки цементо- и асфальтобетонных конструкций, в соответствии с ГОСТ 8736-93* относится ко 2-му классу и подразделяется на мелкий, средний, крупный, таблица 3.2., физико-механические показатели свойств песка, применяемого в дорожном строительстве, приведены в таблице 3.3.

Таблица 3.2.

Характеристика песка

Группа песка	Модуль крупности, Мкр.	Полный остаток на сите с отверстиями 0,63 мм, %
1	2	3
Мелкий	1,5 — 2,0	10 — 30
Средний	2 — 2,5	30 — 40
Крупный	свыше 2,5	Свыше 45

Таблица 3.3.

Физико-механические показатели свойств песка, применяемого в дорожном строительстве

Свойства природного песка	Един. изм.	Физико-механические показатели
		Дорожные конструкции
		Бетонные		Конструктивные слои
		Покрытие	основание	Основание	подстилающий слой
1	2	3	4	5	6
Модуль крупности, не ниже		2,1	1,8	—	—
Содержание пылеватых частиц, не более	%	1	3	5	5
Содержание глины	%	не допускается
Коэффициент фильтрации, не менее	м/сут.	—	—	3 — 6	3

3.6. Песок должен иметь зерна размером до 5 мм и модуль крупности не ниже 1,8. Истинная плотность зерен песка должна быть в пределах 2000 — 2600 кг/м³.

3.7. Зерновой состав песка должен соответствовать требованиям ГОСТ 8736-93*.

3.8. Содержание в песке пылеватых частиц не должно превышать 5 % по массе, величина водопоглощения песка не должна превышать 6 % по массе.

3.9. Песок не должен содержать компоненты и примеси в виде:

— серы, сульфидов не более 1 % по массе;

— слюды не более 2 % по массе;

— угля и древесных отходов не более 1 % по массе;

— свободных волокон асбеста не более 0,25 % по массе;

— кирпичного боя, стекла, рубероида, картона, арматуры и другого строительного мусора.

3.10. Для щебня и песка удельная эффективность естественных радионуклидов не должна превышать 740 Бк/кг при строительстве в населенных пунктах и 1350 Бк/кг при строительстве в ненаселенных пунктах.

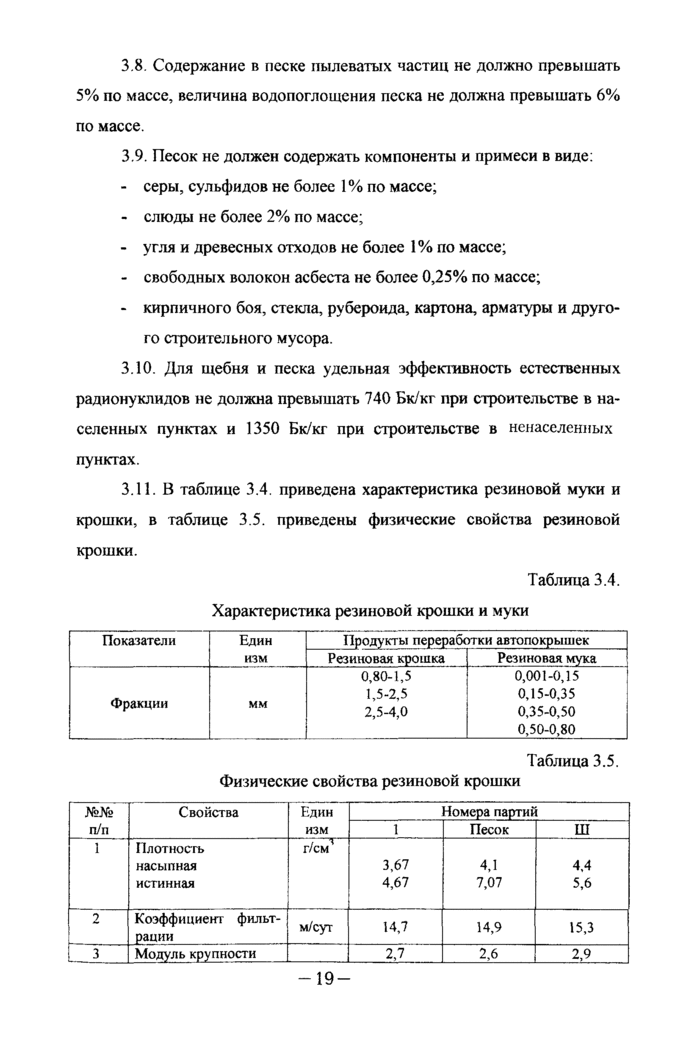

3.11. В таблице 3.4. приведена характеристика резиновой муки и крошки, в таблице 3.5. приведены физические свойства резиновой крошки.

Таблица 3.4.

Характеристика резиновой крошки и муки

Показатели	Един. изм.	Продукты переработки автопокрышек
		Резиновая крошка	Резиновая мука
Фракции	мм	0,80 — 1,5 1,5 — 2,5 2,5 — 4,0	0,001 — 0,15 0,15 — 0,35 0,35 — 0,50 0,50 — 0,80

Таблица 3.5.

Физические свойства резиновой крошки

№№ п/п	Свойства	Един. изм.	Номера партий
			I	Песок	III
1.	Плотность:	г/см3
	насыпная		3,67	4,1	4,4
	истинная		4,67	7,07	5,6
2.	Коэффициент фильтрации	м/сут.	14,7	14,9	15,3
3.	Модуль крупности		2,7	2,6	2,9

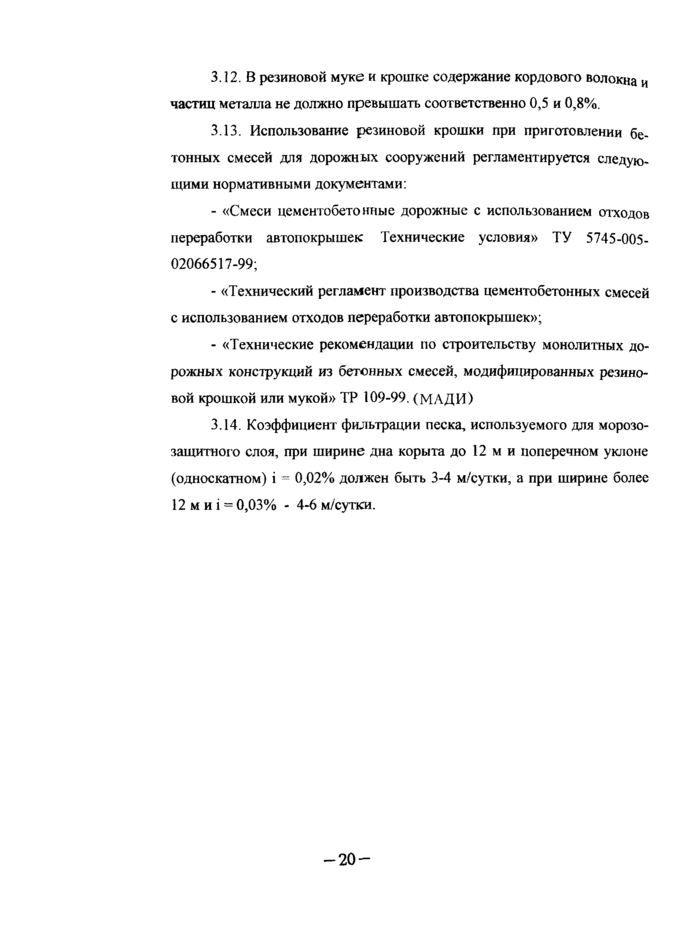

3.12. В резиновой муке и крошке содержание кордового волокна и частиц металла не должно превышать соответственно 0,5 и 0,8 %.

3.13. Использование резиновой крошки при приготовлении бетонных смесей для дорожных сооружений регламентируется следующими нормативными документами:

— «Смеси цементобетонные дорожные с использованием отходов переработки автопокрышек. Технические условия» ТУ 5745-005-02066517-99;

— «Технический регламент производства цементобетонных смесей с использованием отходов переработки автопокрышек»;

— «Технические рекомендации по строительству монолитных дорожных конструкций из бетонных смесей, модифицированных резиновой крошкой или мукой» ТР 109-99. (МАДИ)

3.14. Коэффициент фильтрации песка, используемого для морозозащитног
