Как подключить датчик теплого пола

Как подключить датчик теплого пола

Для экономной работы системы теплого пола, специалисты рекомендуют подключать температурный датчик. Некоторые стремятся выполнить эту работу самостоятельно. В таком случае важно ознакомиться с тонкостями выполнения работ, чтобы знать, как подключить датчик теплого пола правильно.

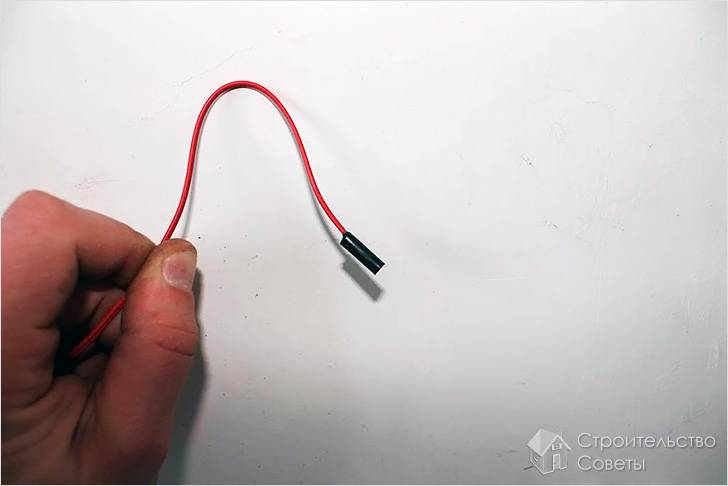

Выбор датчика

Выбор датчика

При покупке систем теплого пола, термодатчик, в большинстве случаев, уже идет в комплекте. Поэтому не приходится делать дополнительную покупку. Тем более что каждый датчик в таких комплектах подбирается под индивидуальную систему отопления. По этой причине при покупке вам стоит только убедиться в том, что он в комплекте имеется. Если же его нет, то «не отходя от кассы» попросите продавца подобрать подходящий датчик температуры.

Виды

Виды датчиков

Так же, как и терморегуляторы, производство датчиков осуществляется в нескольких видов. Известны модели терморегуляторов, которые оснащены не одним, а сразу двумя датчиками. Полагается, что такая система в работе гораздо надежней, ведь датчик показывает как внешнюю, так и внутреннюю температуру. Два устройства значительно повышают экономию по затрате энергоресурсов, а соответственно вам придется меньше платить за энергоносители.

Некоторые виды терморегуляторов с датчиками оборудованы сигнализацией. Если в системе происходит сбой работы или другая возможная неполадка, специальный сигнал оповещает об этом.

Также известны датчики-ограничители. Их принцип работы заключается в том, чтобы не давать поверхности охлаждаться ниже выставленной температуры. Как правило, его используют при обустройстве кабельного электрического теплого пола. Установка датчика-ограничителя выполняется в специальную изоляционную трубу.

Схема укладки датчика

Если вы планируете устанавливать внешний датчик, то это место должно быть защищено от сквозняков и попадания ультрафиолетовых лучей. За счет этого показания будут точные без возможных отклонений. Кроме всего прочего, существуют модели датчиков с термостатами. Они выпускаются программируемые и обычные, а продаются в комплекте с напольным обогревом.

Для наиболее точных показаний, специалисты рекомендуют устанавливать программируемый температурный датчик. Однако такое устройство будет достаточно дорогим. Для бюджетного варианта можно обойтись обычным датчиком с механической регулировкой. Если помещение плохо проветривается, то можно установить 2 датчика с термостатами.

Кроме упомянутых моделей датчиков, существуют разновидности под разные напольные покрытия. При этом каждый из них имеет свои отличительные особенности.

Монтаж в зависимости от напольного покрытия

Монтаж в зависимости от напольного покрытия

Где же необходимо устанавливать температурный датчик? Как правило, это место должно быть недалеко от терморегулятора и уложенного напольного обогрева. Температурный датчик реагирует на изменение температуры пола и дает соответствующий сигнал на терморегулятор. Он, в свою очередь, обрабатывает полученную информацию и меняет температуру обогрева. И чтобы эта система работала исправно, важно правильно установить датчик. Всю группу напольных покрытий можно разделить на 2 типа: мягкие и твердые. Рассмотрим их особенности:

  1. Датчик под мягкое напольное покрытие. Сюда можно отнести такие материалы: паркет, ламинат, линолеум и ковролин. Для них температурный датчик по виду напоминает небольшой пластиковый цилиндр, прикрепленный к концу кабеля.
  2. Датчик под твердое напольное покрытие. Под таким типом покрытия подразумевается керамическая плитка, керамогранит и др. В этом случаев датчик имеет небольшой размер и оснащенный специальной защитой (гелевая оболочка). Она будет защищать датчик от механических ударов и разъедающей среды растворов.

Монтаж датчика под мягкое покрытие допускается только при условии полного высыхания и затвердевания стяжки. Он укладывается в гофрированную трубу, а в полу предварительно изготавливается канавка. Чтобы изнутри в гофру не попал раствор на конец закрепляется заглушка.

Заглушка для датчика

Процедура установки датчика сводится к нескольким простым правилам. Его укладка осуществляется между ветками греющего контура. Закрепляется он специальной монтажной лентой. Далее, датчик помещается в гофру, которая с одной стороны, надежно герметизируется заглушкой или изолентой. Один конец фиксируется возле греющего контура, а другой по канавке направляется к терморегулятору. После этих простых действий, вам остается выполнить подключение датчика теплого пола своими руками.

Подключение

Подключение термодатчика

Когда электрический теплый пол установлен, его нужно подключить. Существует всего два метода как это можно сделать:

  1. Напрямую. В этом случае греющий кабель и термостат будет объединен.
  2. С помощью распаечной коробки. При таком подключении кабель будет идти от термостата к распаечной коробке, а после к греющему контуру.

Для подключения термодатчика рекомендуется провести индивидуальную проводку от электрощитка. Провода рекомендуется купить медные, сечением в 2,5 мм2.

Для предотвращения утечки тока, в электрощит следует установить УЗО и автовыключатели. На стене устанавливается распределительная коробка. К ней будут подводиться провода от электрощитка. От этой коробки изготавливается штроба до пола. В нее будет размещено две гофрированные трубки. В одной будет нагревательный кабель, а в другой термодатчик. В заключение температурный датчик закрепляется на своем месте и проводится тестирование всей системы. Если все работает исправно, то можно приступать к заливке стяжки или укладке мягкого напольного финишного материала.

Если датчик не был установлен

Если датчик не был установлен

Нередко температурный датчик отсутствует в системе напольного обогрева. То ли это некомпетентность специалистов или просто на момент монтажа обогрева в нем не было никакой необходимости. Здесь важно помнить тот факт, что система напольного обогрева может работать и без температурного датчика. Но эта работа будет непродолжительной. Почему? Без термодатчика пол будет сильно нагреваться, а сам отопительный контур из-за перегрева может выйти из строя.

  • Без покрытия точка нагревания колеблется в районе 50-60°С.
  • Под ламинатом или линолеумом 60-70°С.
  • Под ковролином около 80-90°С.

Кроме этого, отсутствие термодатчика подразумевает постоянный расход электроэнергии из-за постоянной работы теплого пола. При таких обстоятельствах электрический счетчик будет крутиться в полную силу. Есть ли выход из этого положения? Обратите внимание на 3 варианта решения проблемы:

  1. Можно заменить терморегулятор, который будет оснащен датчиком воздуха. Однако желаемых результатов достичь не получится. Тем более, если мощность греющего пола не меньше 170 Вт/м2, а под слоем стяжки находится кабельный теплый пол. Это тот случай, когда теплый пол является основной системой отопления в доме.
  2. Монтаж нового датчика в уже готовый теплый пол. Эта работа граничит на грани «хирургии». Одно неверное движение и можно повредить греющий контур. Так, в полу просверливается ямка, в которую монтируется термодатчик.
  3. Установка регулятора мощности, который будет оснащен 4 клеммами, которые подключают 2 холодных отвода от теплого пола и фазу/ноль. Этот регулятор имеет шкалу процентного соотношения рабочего времени теплого пола. Например, если вы задали 50%, то за один час пол будет греть в течение 30 минут, нагревая поверхность до определенной температуры. Наблюдая за степенью прогрева пола, в следующий раз можно увеличить процентное соотношение или уменьшить его до 20%.

Прилагая усилия по внедрению термодатчика в теплые полы, вы достигните положительных результатов. Но лучше всего, перед тем как установить теплый пол, несколько раз подумайте, ничего ли вы не забыли. Возможно, именно сейчас вы вспомните о температурном датчике. Если ваша система теплого пола оснащена температурным датчиком, то нам будут интересны ваши наблюдения и выводы касательного этого вопроса. Оставляйте свои комментарии в конце этой статьи.
