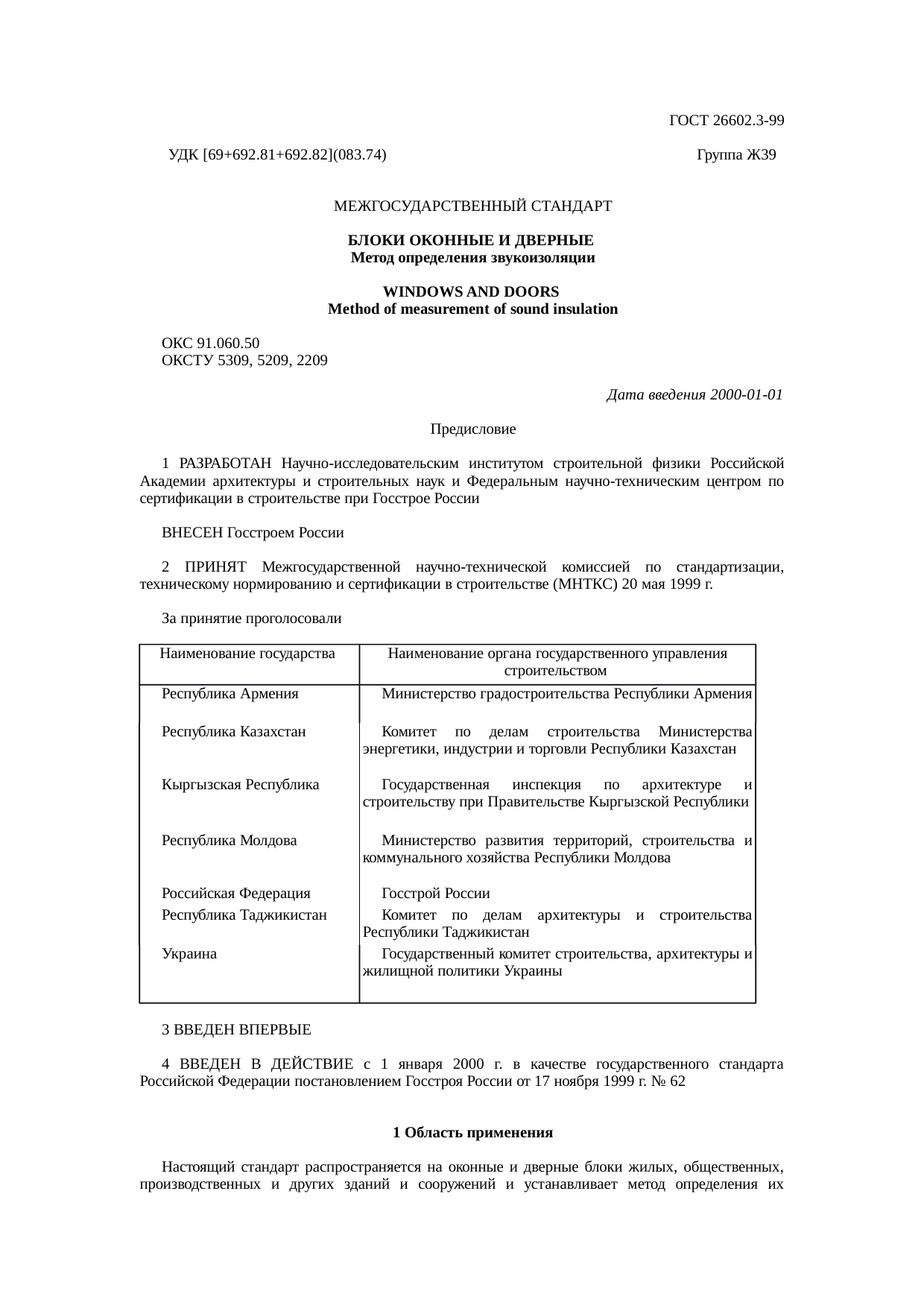

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БЛОКИ ОКОННЫЕ И ДВЕРНЫЕ
Метод определения звукоизоляции
ГОСТ 26602.3-99
МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ ПО СТАНДАРТИЗАЦИИ, ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ И СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ (МНТКС)
Москва
2000
ПРЕДИСЛОВИЕ.
1. РАЗРАБОТАН Научно-исследовательским институтом строительной физики Российской Академии архитектуры и строительных наук и Федеральным научно-техническим центром по сертификации в строительстве при Госстрое России.
ВНЕСЕН Госстроем России.
2. ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 20 мая 1999 г.
За принятие проголосовали
|
Наименование государства |
Наименование органа государственного управления строительством |
|
Республика Армения |
Министерство градостроительства Республики Армения |
|
Республика Казахстан |
Комитет по делам строительства Министерства энергетики, индустрии и торговли Республики Казахстан |
|
Кыргызская Республика |
Государственная инспекция по архитектуре и строительству при Правительстве Кыргызской Республики |
|
Республика Молдова |
Министерство развития территорий, строительства и коммунального хозяйства Республики Молдова |
|
Российская Федерация |
Госстрой России |
|
Республика Таджикистан |
Комитет по делам архитектуры и строительства Республики Таджикистан |
|
Украина |
Государственный комитет строительства, архитектуры и жилищной политики Украины |
3. ВВЕДЕН ВПЕРВЫЕ.
4. ВВЕДЕН В ДЕЙСТВИЕ с 1 января 2000 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 17 ноября 1999 г. № 62.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БЛОКИ ОКОННЫЕ И ДВЕРНЫЕ
Метод определения звукоизоляции
WINDOWS AND DOORS
Method of measurement of sound insulation
Дата введения 2000-01-01
1. ОБЛАСТЬ ПРИМЕНЕНИЯ.
Настоящий стандарт распространяется на оконные и дверные блоки жилых, общественных, производственных и других зданий и сооружений и устанавливает метод определения их звукоизоляции в лабораторных условиях.
Метод также может быть применен для определения звукоизоляции витражей, витрин и других светопрозрачных ограждающих конструкций или их фрагментов.
Метод, установленный в настоящем стандарте, применяют при проведении типовых, сертификационных и других периодических лабораторных испытаний.
2. НОРМАТИВНЫЕ ССЫЛКИ.
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 6495-89 Микрофоны. Общие технические условия.
ГОСТ 17168-82 Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний.
ГОСТ 17187-81 Шумомеры. Общие технические требования и методы испытаний.
ГОСТ 23854-79 Измерители уровня электрических сигналов. Общие технические требования и методы испытаний.
ГОСТ 24388-88 Усилители сигналов звуковой частоты бытовые. Общие технические условия.
ГОСТ 27296-87 Защита от шума в строительстве. Звукоизоляция ограждающих конструкций. Методы измерения.
СТ СЭВ 4867-84 Защита от шума в строительстве. Звукоизоляция ограждающих конструкций зданий. Нормы.
3. ТЕРМИНЫ, ОБОЗНАЧЕНИЯ И ОПРЕДЕЛЕНИЯ.
В настоящем стандарте применяют следующие термины с соответствующими определениями.
Время реверберации Т, с — время, требуемое для снижения уровня звукового давления, в замкнутом помещении на 60 дБ после выключения источника звука.
Звукоизоляция оконного блока RAтран, дБА — величина, служащая для оценки снижения оконным блоком воздушного шума потока городского транспорта.
Индекс изоляции воздушного шума Rw, дБ — величина, служащая для оценки звукоизоляции конструкции одним числом и определяемая путем сопоставления частотной характеристики изоляции воздушного шума R(f) со специальной оценочной кривой по СТ СЭВ 4867.
Изоляция воздушного шума (звукоизоляция) R, дБ — десятикратный десятичный логарифм отношения звуковой мощности, падающей на испытываемый образец, к звуковой мощности, переданной через этот образец.
Средний уровень звукового давления в помещении Lm, дБ — десятикратный десятичный логарифм отношения усредненных в пространстве и времени квадратов значения звукового давления к квадрату порогового значения давления r0 = 20 мкПа.
Образец для испытания — изделие, пригодное для испытания, технические характеристики которого полностью соответствуют представленной в испытательный центр (лабораторию) сопроводительной нормативной и конструкторской документации.
Фрагмент изделия — часть изделия, отражающая его основные конструктивные особенности и звукоизоляционные характеристики.
Частотная характеристика изоляции воздушного шума R(f), дБ — значение изоляции воздушного шума R в каждой из третьоктавных полос с частотами f, Гц, лежащими в диапазоне 100ч3150 Гц (в графической или табличной форме).
Эквивалентная площадь звукопоглощения А, м2 — площадь поверхности с коэффициентом звукопоглощения, равным единице, которая обладала бы такой же способностью поглощать звук, как и все вместе взятые поверхности ограждающих конструкций испытательной камеры.
4. ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ И АППАРАТУРА.
Испытательное оборудование и аппаратура включают в себя испытательную камеру с передающей и приемной измерительными системами.
4.1. Передающая система, содержащая:
— генератор шума с диапазоном 31 — 10000 Гц по нормативной документации (далее — НД );
— фильтры полосовые третьоктавные класса 1 или 2 по ГОСТ 17168;
— усилители мощности по ГОСТ 24388;
— громкоговорители с рабочим диапазоном частот 50 — 8000 Гц по НД (неравномерность характеристики не должна превышать 15 дБ).
4.2. Приемная измерительная система, содержащая:
— микрофон измерительный класса точности 1 или 2 с номинальным диапазоном частот 31,5 — 18 000 Гц по ГОСТ 6495;
— шумомер класса точности 1 или 2 по ГОСТ 17187;
— фильтры полосовые третьоктавные по ГОСТ 17168;
— прибор регистрирующий по ГОСТ 23854.
4.3. Испытательная (реверберационная) камера должна состоять из двух смежных по горизонтали помещений (пара помещений), в проем между которыми монтируют образец испытываемой конструкции, и отвечать требованиям ГОСТ 27296.
4.4. Площадь проема, предназначенного для монтажа образца испытываемой конструкции, должна составлять не менее 8 м2.
Если испытываемый образец (окно) по размерам меньше испытательного проема, то в проеме следует установить вспомогательную перегородку с заведомо более высокой по сравнению с образцом звукоизоляцией и в нее вставить образец (рисунок 1).
