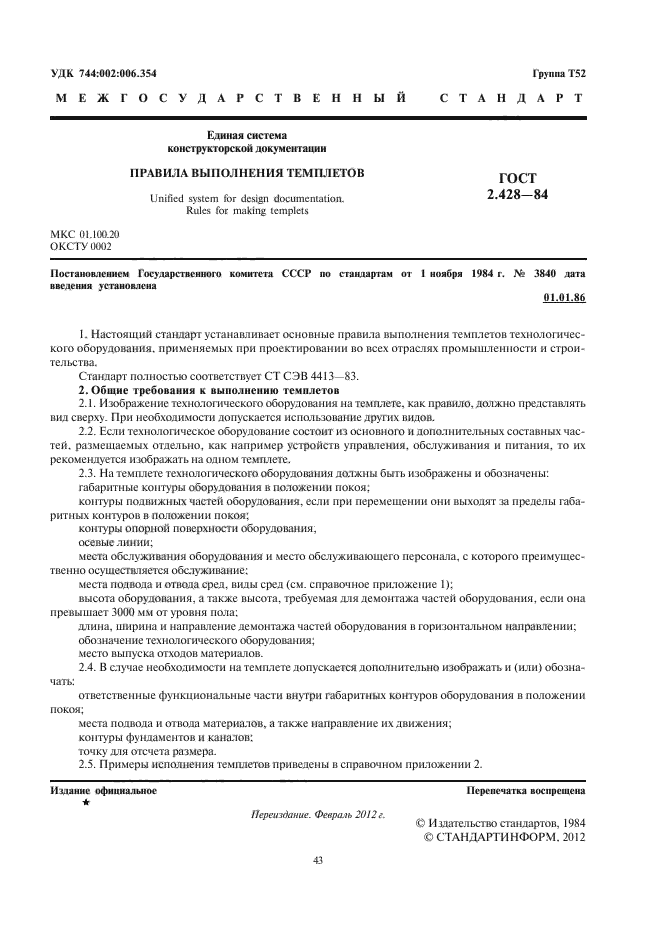

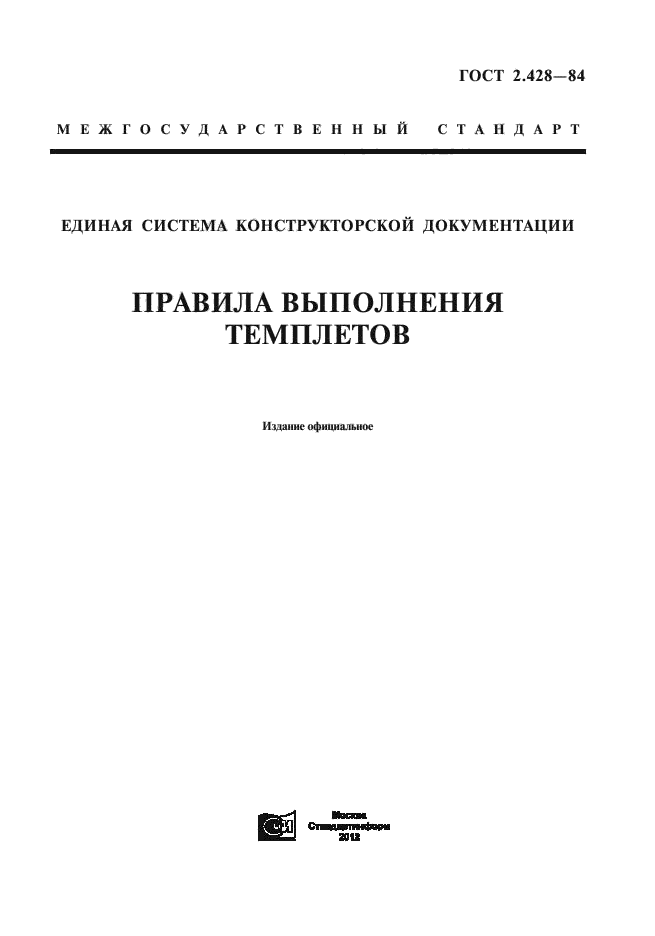

ГОСТ 2.428-84

(СТ СЭВ 4413-83)

Группа Т52

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА ВЫПОЛНЕНИЯ ТЕМПЛЕТОВ

Unified system for design documentation.

Rules of making tеmplets

ОКСТУ 0002

Дата введения 1986-01-01

ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по стандартам от 1 ноября 1984 г. N 3840

ПЕРЕИЗДАНИЕ. Март 1988 г.

1. Настоящий стандарт устанавливает основные правила выполнения темплетов технологического оборудования, применяемых при проектировании во всех отраслях промышленности и строительства.

Стандарт полностью соответствует СТ СЭВ 4413-83.

2. Общие требования к выполнению темплетов

2.1. Изображение технологического оборудования на темплете, как правило, должно представлять вид сверху. При необходимости допускается использование других видов.

2.2. Если технологическое оборудование состоит из основного и дополнительных составных частей, размещаемых отдельно, как например устройств управления, обслуживания и питания, то их рекомендуется изображать на одном темплете.

2.3. На темплете технологического оборудования должны быть изображены и обозначены:

габаритные контуры оборудования в положении покоя;

контуры подвижных частей оборудования, если при перемещении они выходят за пределы габаритных контуров в положении покоя;

контуры опорной поверхности оборудования;

осевые линии;

места обслуживания оборудования и место обслуживающего персонала, с которого преимущественно осуществляется обслуживание;

места подвода и отвода сред, виды сред (см. справочное приложение 1);

высота оборудования, а также высота, требуемая для демонтажа частей оборудования, если она превышает 3000 мм от уровня пола;

длина, ширина и направление демонтажа частей оборудования в горизонтальном направлении;

обозначение технологического оборудования;

место выпуска отходов материалов.

2.4. В случае необходимости на темплете допускается дополнительно изображать и (или) обозначать:

ответственные функциональные части внутри габаритных контуров оборудования в положении покоя;

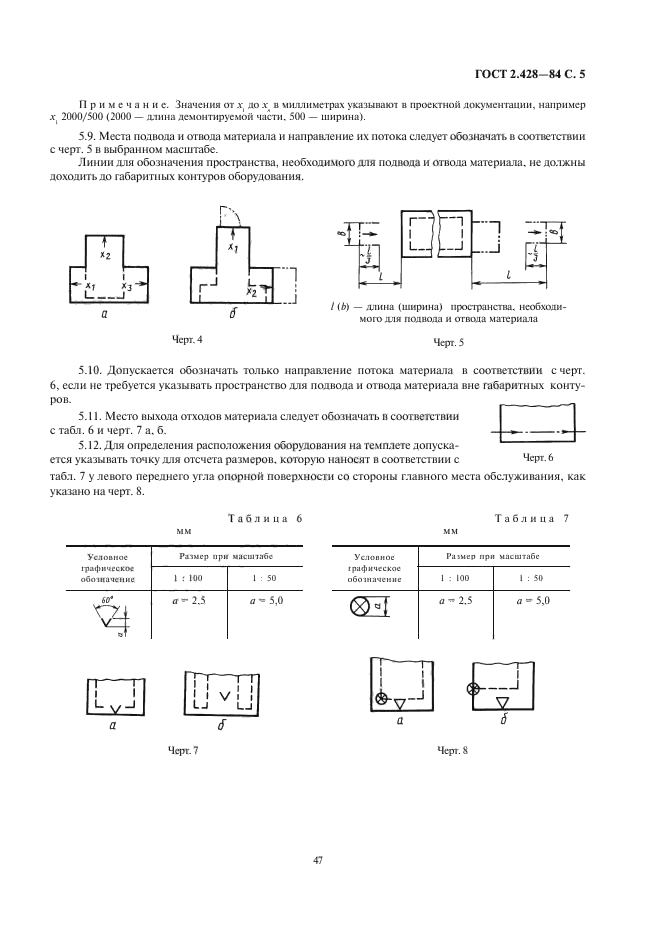

места подвода и отвода материалов, а также направление их движения;

контуры фундаментов и каналов;

точку для отсчета размера.

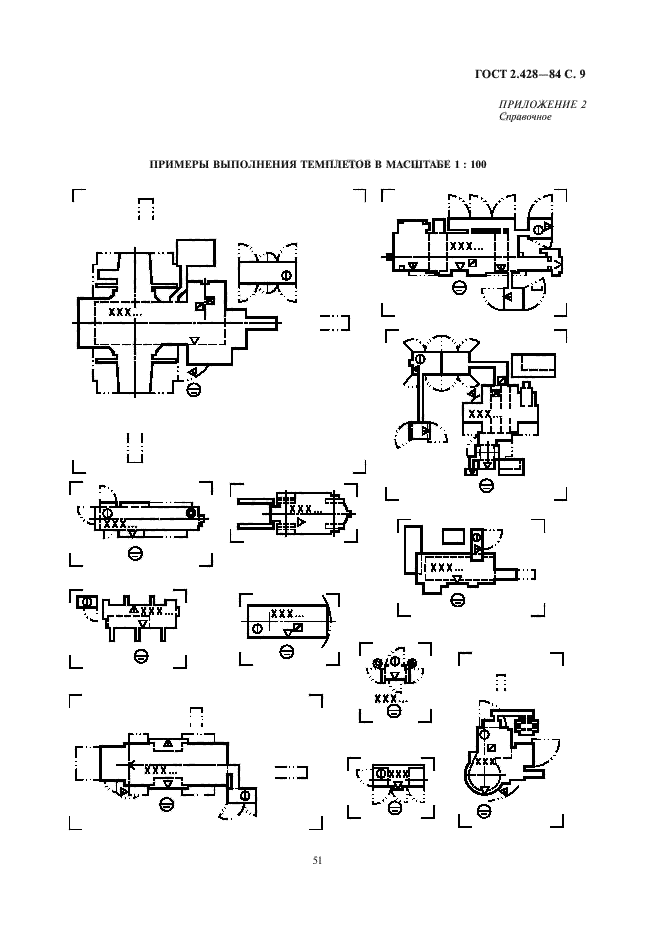

2.5. Примеры исполнения темплетов приведены в справочном приложении 2.

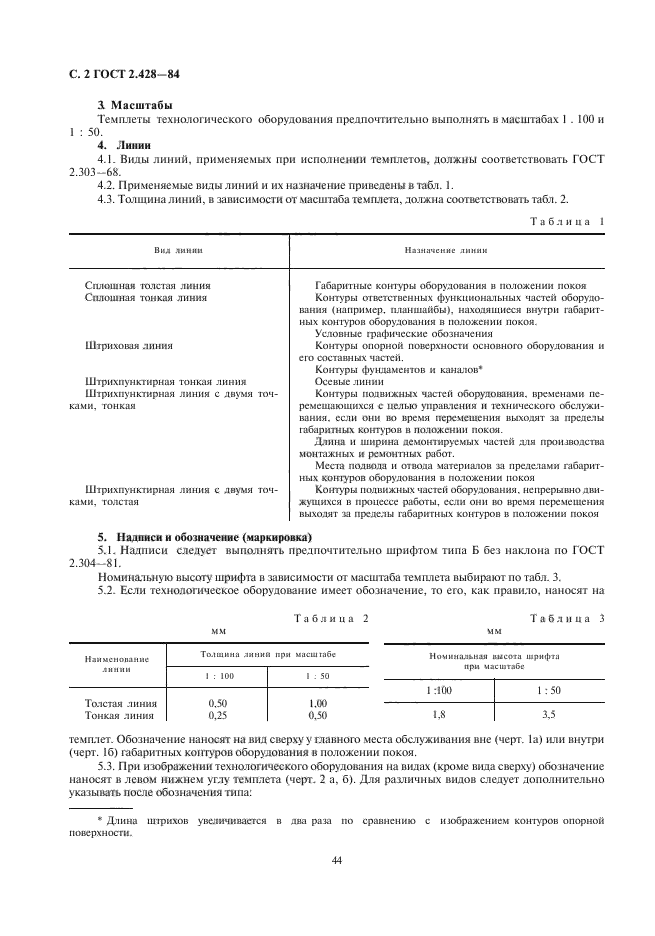

3. Масштабы

Темплеты технологического оборудования предпочтительно выполнять в масштабах 1:100 и 1:50.

4. Линии

4.1. Виды линий, применяемых при исполнении темплетов, должны соответствовать ГОСТ 2.303-68.

4.2. Применяемые виды линий и их назначение приведены в табл.1.

Таблица 1

Вид линии

Назначение линии

Сплошная толстая линия

Габаритные контуры оборудования в положении покоя

Сплошная тонкая линия

Контуры ответственных функциональных частей оборудования (например, планшайбы), находящиеся внутри габаритных контуров оборудования в положении покоя.

Условные графические обозначения

Штриховая линия

Контуры опорной поверхности основного оборудования и его составных частей.

Контуры фундаментов и каналов*

____________________

* Длина штрихов увеличивается в два раза по сравнению с изображением контуров опорной поверхности.

Штрихпунктирная тонкая линия

Осевые линии

Штрихпунктирная линия с двумя точками, тонкая

Контуры подвижных частей оборудования, временами перемещающихся с целью управления и технического обслуживания, если они во время перемещения выходят за пределы габаритных контуров в положении покоя.

Длина и ширина демонтируемых частей для производства монтажных и ремонтных работ.

Места подвода и отвода материалов за пределами габаритных контуров оборудования в положении покоя

Штрихпунктирная линия с двумя точками, толстая

Контуры подвижных частей оборудования, непрерывно движущихся в процессе работы, если они во время перемещения выходят за пределы габаритных контуров в положении покоя

4.3. Толщина линий, в зависимости от масштаба темплета, должна соответствовать табл.2.

Таблица 2

мм

Наименование линии

Толщина линий при масштабе

1:100

1:50

Толстая линия

0,50

1,00

Тонкая линия

0,25

0,50

5. Надписи и обозначение (маркировка)

5.1. Надписи следует выполнять предпочтительно шрифтом типа Б без наклона по ГОСТ 2.304-81.

Номинальную высоту шрифта в зависимости от масштаба темплета выбирают по табл.3.

Таблица 3

мм

Номинальная высота шрифта при масштабе

1:100

1:50

1,8

3,5

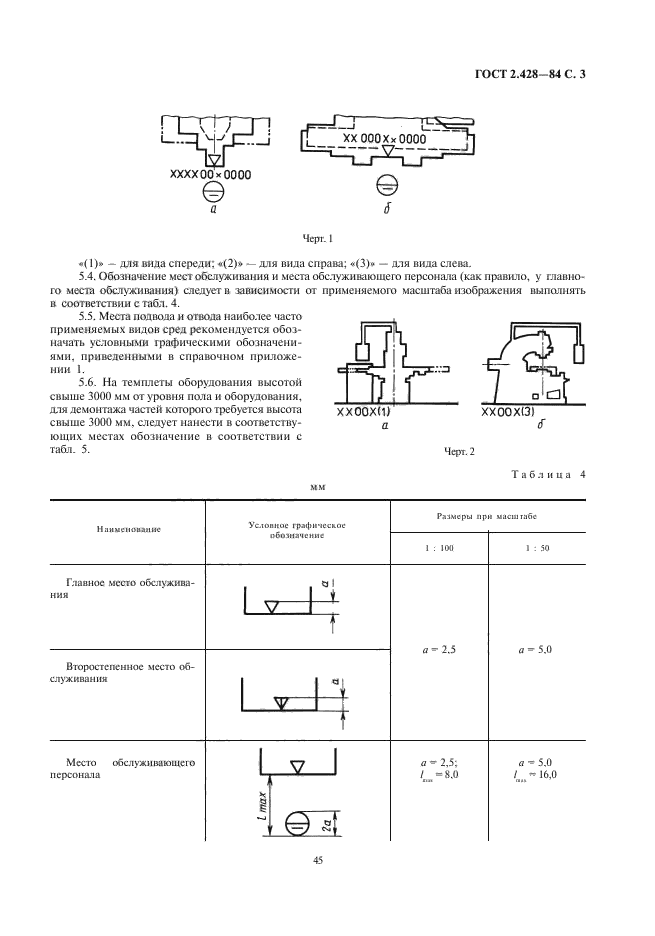

5.2. Если технологическое оборудование имеет обозначение, то его, как правило, наносят на темплет. Обозначение наносят на вид сверху у главного места обслуживания вне (черт.1а) или внутри (черт.1б) габаритных контуров оборудования в положении покоя.

Черт.1

5.3. При изображении технологического оборудования на видах (кроме вида сверху) обозначение наносят в левом нижнем углу темплета (черт.2а, б). Для различных видов следует дополнительно указывать после обозначения типа:

«(1)» — для вида спереди; «(2)» — для вида справа; «3» — для вида слева.

Черт.2

5.4. Обозначение мест обслуживания и места обслуживающего персонала (как правило, у главного места обслуживания) следует в зависимости от применяемого масштаба изображения выполнять в соответствии с табл.4.

Таблица 4

мм

Наименование

Условное графическое обозначение

Размеры при масштабе

1:100

1:50

Главное место обслуживания

= 2,5

= 5,0

Второстепенное место обслуживания

Место обслуживающего персонала

= 2,5;

= 8,0

= 5,0;

= 16,0

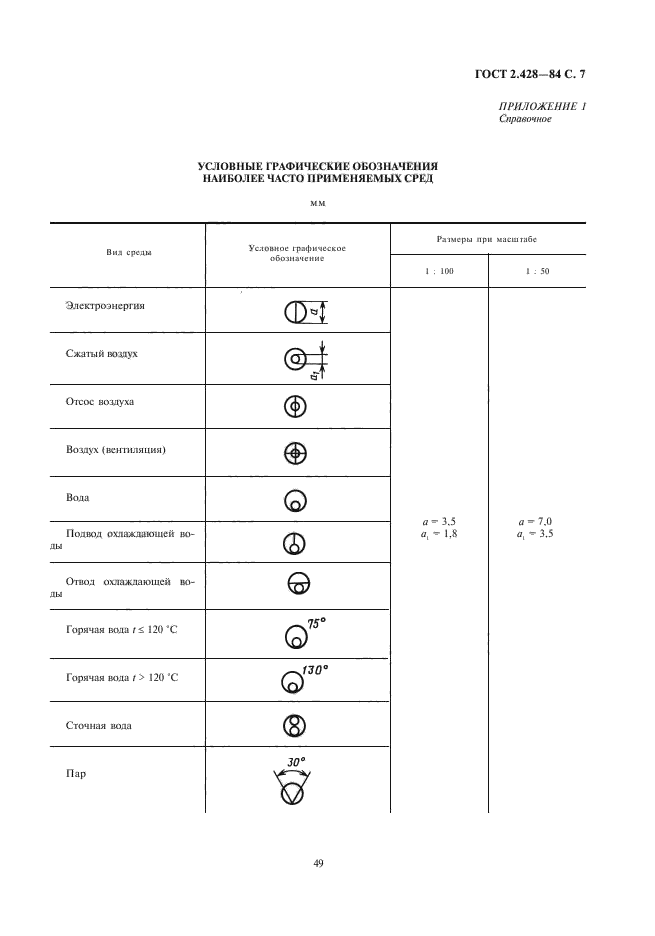

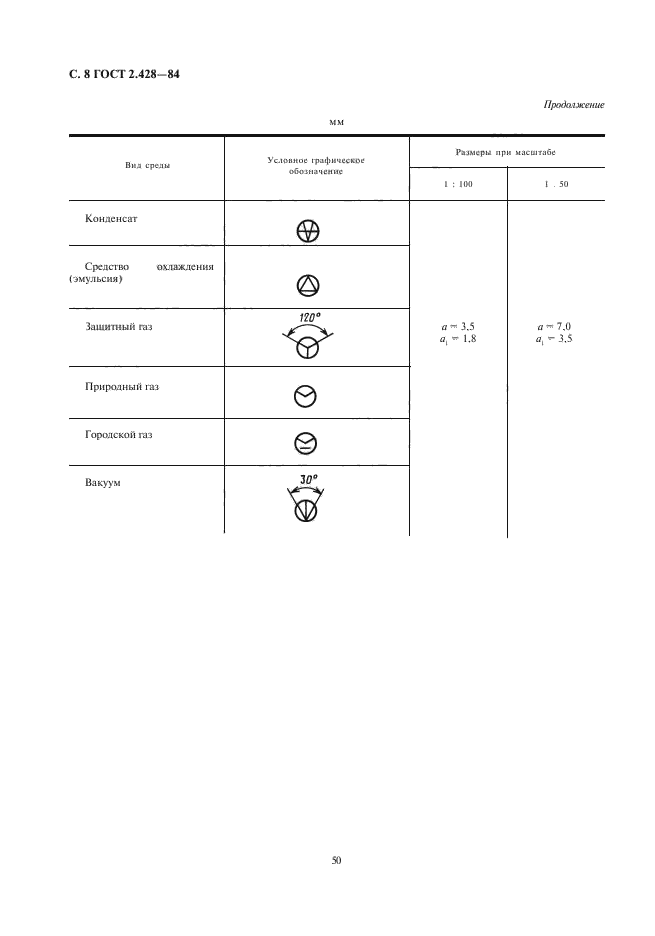

5.5. Места подвода и отвода наиболее часто применяемых видов сред рекомендуется обозначать условными графическими обозначениями, приведенными в справочном приложении 1.

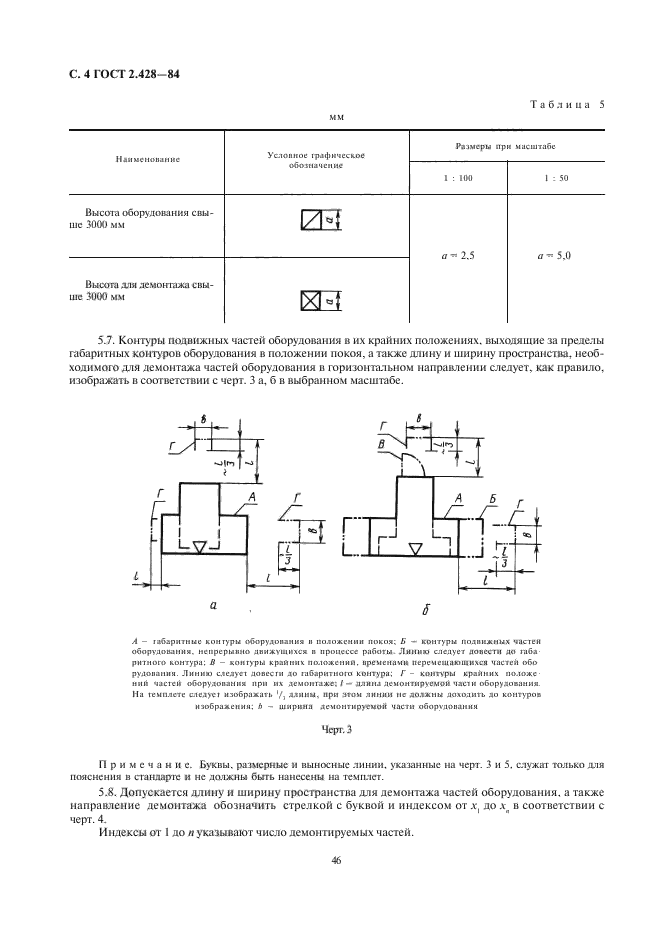

5.6. На темплеты оборудования высотой свыше 3000 мм от уровня пола и оборудования, для демонтажа частей которого требуется высота свыше 3000 мм, следует нанести в соответствующих местах обозначение в соответствии с табл.5.

Таблица 5

мм

Наименование

Условное графическое обозначение

Размеры при масштабе

1:100

1:50

Высота оборудования свыше 3000 мм

= 2,5

= 5,0

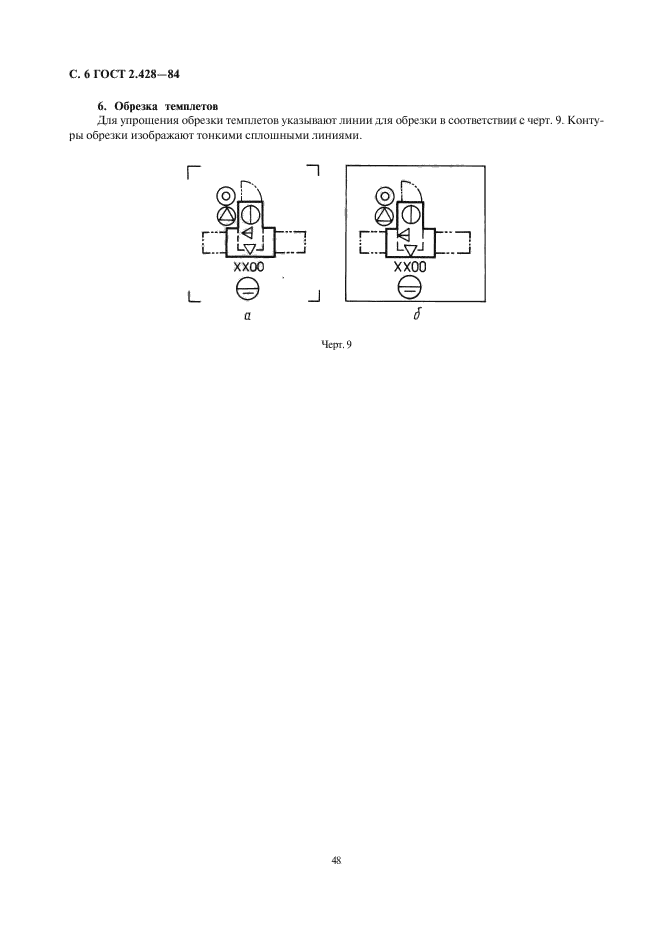

Высота для демонтажа свыше 3000 мм
