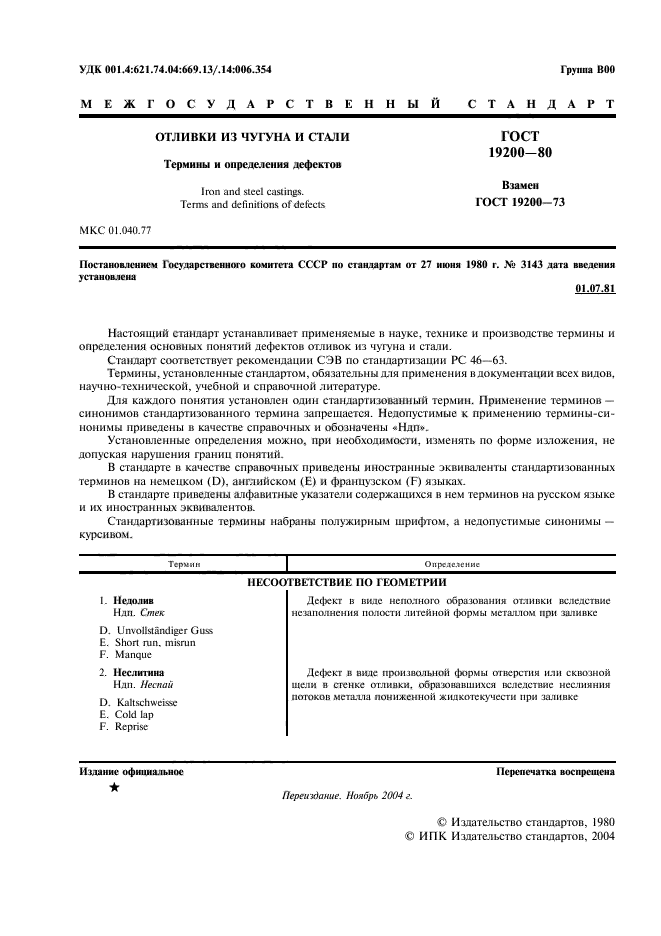

ГОСТ 19200-80

Термин

Определение

НЕСООТВЕТСТВИЕ ПО ГЕОМЕТРИИ

J. Недолив

Ндп. Стек D. Unvollstandiger Guss Е. Short run, misrun F. Manque

Дефект в виде неполного образования отливки вследствие незаполнения полости литейной формы металлом при заливке

2.’ Неслитина Ндп. Hecnail D. Kaltschweisse Ё. Cold lap F. Reprise

Дефект в виде произвольной формы отверстия или сквозной щели в стенке отливки, образовавшихся вследствие неслияния потоков металла пониженной жидкотеку-чести при заливке

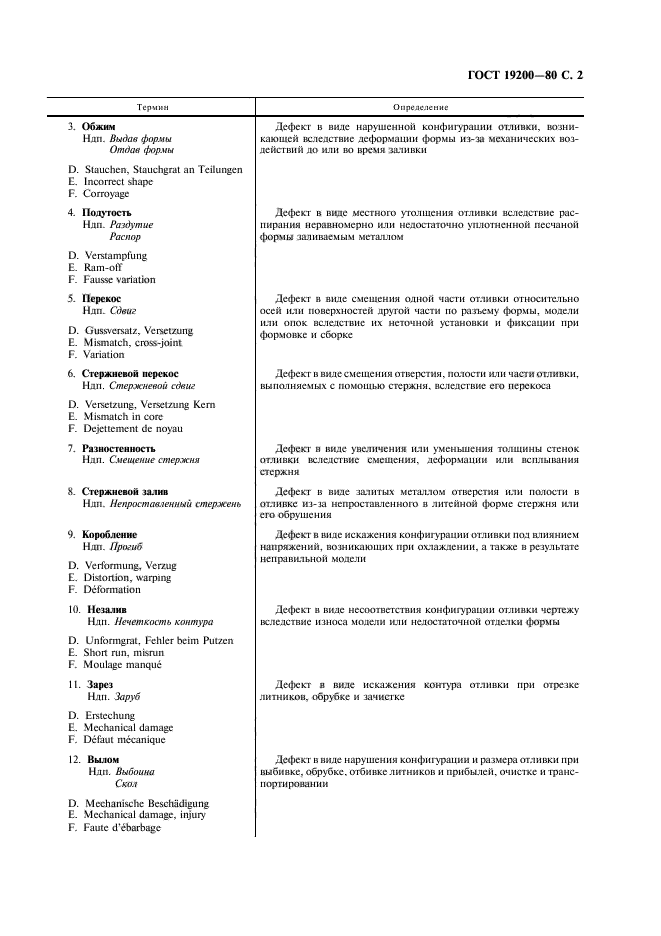

3. Обжим

Ндп. Выдав формы Отдав формы iD. Stauchen, Stauchgrat an TeHungen E. Incorrect shape F. Corroyage

Дефект в виде нарушенной конфигурации отливки, возникающей вследствие деформации формы из-за механических воздействий до или во время заливки

4. Подутость

Ндп. Раздутие Распор D. Verstampfung E. Ram-off F. Fausse variation

Дефект в виде местного утолщения отливки вследствие распирания неравномерно или недостаточно уплотненной песчаной формы заливаемым металлом

5. Перекос

Ндп. Сдвиг D. Gussversatz, Versetzung E. Mismatch, cross-joint F. Variation

Дефект в виде смещения одной части отливки относительно осей или поверхностей другой части по разъему формы, модели или опок вследствие их неточной установки и фиксации при формовке и сборке

6. Стержневой перекос

Ндя. Стержневой сдвиг D. Versetzung, Versetzung Kern E. Mismatch in core F. Dejettement de noyau

Дефект в виде смещения отверстия, полости или части отливки, выполняемых с помощью стержня, вследствие его перекоса

7. Разнвстенность . Ндп, Смещение стержня

Дефект в виде увеличения или уменьшения толщины стенок отливки вследствие смещения, деформации или всплывания стержня

в. Стержневой залив

Ндп. Непроставленный стержень

Дефект в виде залитых металлом отверстия или полости в отливке из-за непроставленного в литейной форме стержня или его обрушения

9. Коробление

Ндп. Прогиб D. Verformung, Verzug Е. Distortion, warping -F. Deformation

Дефект в виде искажения конфигурации отливки под влиянием напряжений, возникающих при охлаждении, а также в результате неправильной модели

Термин

Определение

10. Незалив Ндп. Нечеткость контура D. Unformgrat, Fehler beim Putzen E. Short run, misrun F. Moulage manque

Дефект в виде несоответствия конфигурации отливки чертежу вследствие износа модели или недостаточной отделки формы

11. Зарез

Ндп. Заруб D. Erstechung E. Mechanical damage F.

Defaut mecanique

Дефект в виде искажения контура отливки при отрезке литников, обрубке и зачистке

12. Вылом

Ндп. Выбоина Скол D. Mechanische Beschadigung E. Mechanical damage, injury F. Faute d’ebarbage

Дефект в виде нарушения конфигурации и размера отливки при выбивке, обрубке, отбивке литников и прибылей, очистке и транспортировании

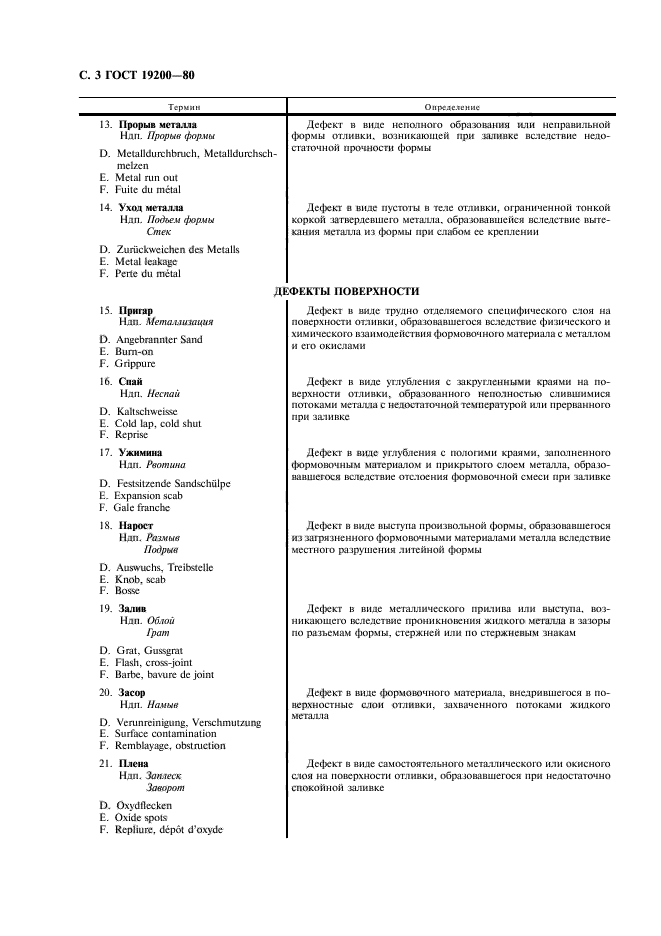

13. Прорыв металла Ндп. Прорыв формы D. Metalldurchbruch, Metalldurchschmelzen Е. Metal run out F. Fuite du metal

Дефект в виде неполного образования или неправильной формы отливки, возникающей при заливке вследствие недостаточной прочности формы

14. Уход металла Ндп. ‘Подъем формы Стек D. Zuruckweichen des Metalls Е. Metal leakage F. Perte du metal

Дефект в виде пустоты в теле отливки, ограниченной тонкой коркой затвердевшего металла, образовавшейся вследствие вытекания металла из формы при слабом ее креплении

ДЕФЕКТЫ ПОВЕРХНОСТИ

15. Пригар

Ндп. Металлизация D. Angebrannter Sand Е. Bum on F. Crippure

Дефект в виде трудно отделяемого специфического слоя на поверхности отливки, образовавшегося вследствие физического и химического взаимодействия формовочного материала с металлом и его окислами

16. Спай

Ндп. Hecnail D. Kailtschweisse E. Cold lap, cold shut F. Reprise

Дефект в виде углубления с закругленными краями на поверхности отливки, образованного неполностью слившимися потоками металла с недостаточной температурой или прерванного при заливке

17. Ужимина Ндп. Рвотина D. Festsitzende Sandschuipe E. Expansion scab F. Gale tranche

Дефект в виде углубления с пологими краями, заполненного формовочным материалом и прикрытого слоем металла, образовавшегося вследствие отслоения формовочной смеси при заливке

Термин

Определение

18. Нарост

Ндп. Размыв Подрыв D. Auswuchs, Treibstelle Е. Knob, scab F. Bosse

Дефект в виде выступа произвольной формы, образовавшегося из загрязненного формовочными материалами металла вследствие местного разрушения литейной формы

19.Залив

Ндп. Облой Грат D. Grat, Gussgrat Е. Flash, cross-joint F. Barbe, bavure de joint

Дефект в виде металлического прилива или выступа, возникающего вследствие проникновения жидкого металла в зазоры по разъемам формы, стержней или по стержневым знакам

20. Засор Ндп. Намыв D. Verunreinigung, Verschmutzung E. Surface contamination F. Remblayage, obstruction

Дефект в виде формовочного материала, внедрившегося в поверхностные слои отливки, захваченного потоками жидкого металла

21. Плена

Ндп. Заплеск Заворот D. Oxydflecken E. Oxide spots F. Repliure, depot d’oxyde

Дефект в виде самостоятельного металлического или окисного слоя на поверхности отливки, образовавшегося при недостаточно спокойной заливке

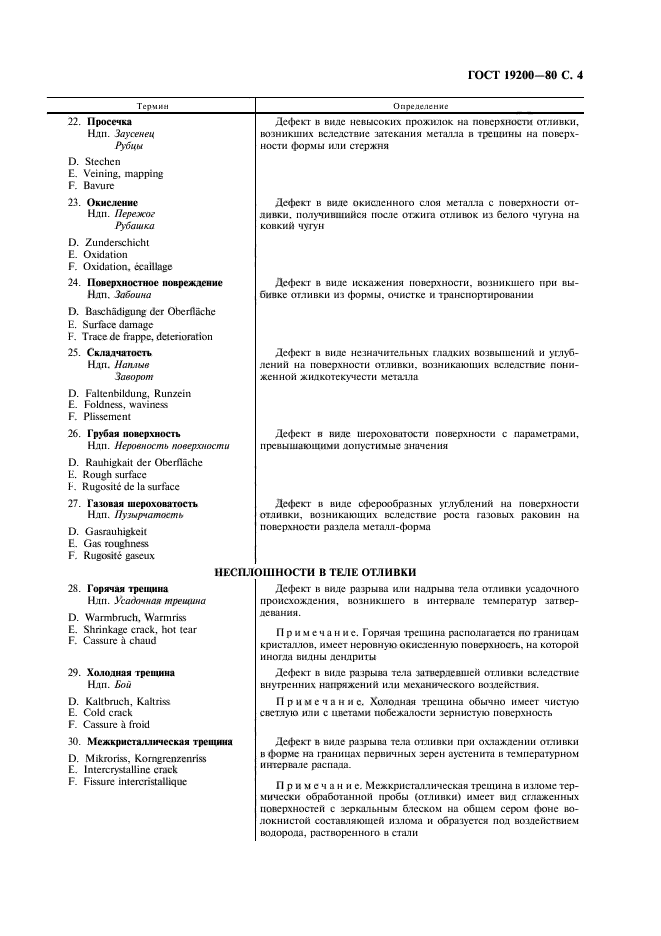

22. Просечка

Ндп. Заусенец Рубцы D. Stechen E. Veining, mapping F. Bavure

Дефект в виде невысоких прожилок на поверхности отливки, возникших вследствие затекания металла в трещины на поверхности формы или стержня

23, Окисление

Ндп. Пережог Рубашка D. Zunderschicht E. Oxidation F. Oxidation, ecaillage

Дефект в виде окисленного слоя металла с поверхности отливки, получившийся после отжига отливок из белого чугуна на ковкий чугун

24. Поверхностное повреждение

Ндп. Забоина D. Baschadigung der Oberfla-che E. Surface damage F. Trace de frappe, deterioration

Дефект в виде искажения поверхности, возникшего при выбивке отливки из формы, очистке и транспортировании

25. Складчатость

Ндп. Наплыв Заворот D. Faltenbildung, Runzein E. Fdldness, waviness F. Pilissement

Дефект в виде незначительных гладких возвышений и углублений на поверхности отливки, возникающих вследствие пониженной жидкотекучести металла

Термин

Определение

26. Грубая поверхность

Ндп. Неровность поверхности D. Rauhigkait der Oberflache Е. Rough surface F. Rugosite de la surface

Дефект в виде шероховатости поверхности с параметрами, превышающими допустимые значения •’

27, Газовая шероховатость Ндп. Пузырчатость D. Gasrauhigkeit E. Gas roughness F. Rugosite gaseux

Дефект в виде сферообразных углублений на поверхности отливки, возникающих вследствие роста газовых раковин на поверхности раздела металл-форма

НЕСПЛОШНОСТИ В ТЕЛЕ ОТЛИВКИ

28. Горячая трещина

Ндп. Усадочная трещина D. Warmbruch, Warmriss Е. Shrinkage crack, hot tear F. Cassure a chaud

Дефект в виде разрыва или надрыва тела отливки усадочного происхождения, возникшего в интервале температур затвердевания.

Примечание. Горячая трещина располагается по границам кристаллов, имеет неровную окисленную поверхность, на которой иногда видны дендриты

29. Холодная трещина

Ндп. Бой D. Kaltbruch, Kaltriss E. Cold crack F. Cassure a froid

Дефект в виде разрыва тела затвердевшей отливки вследствие внутренних напряжений или механического воздействия.

Примечание. Холодная трещина обычно имеет чистую светлую или с цветами побежалости зернистую поверхность

30. Межкристаллическая трещина D. Mikroriss, Komgrenzenriss E. Intercrystalline crack F. Fissure intercristallique

Дефект в. виде разрыва тела отливки при охлаждении отливки в форме на границах первичных зерен аустенита в температурном интервале распада.

Примечание. Межкристаллическая трещина в изломе термически обработанной пробы (отливки) имеет вид сглаженных поверхностей с зеркальным блеском на общем сером фоне волокнистой составляющей излома и образуется под воздействием водорода, растворенного в стали

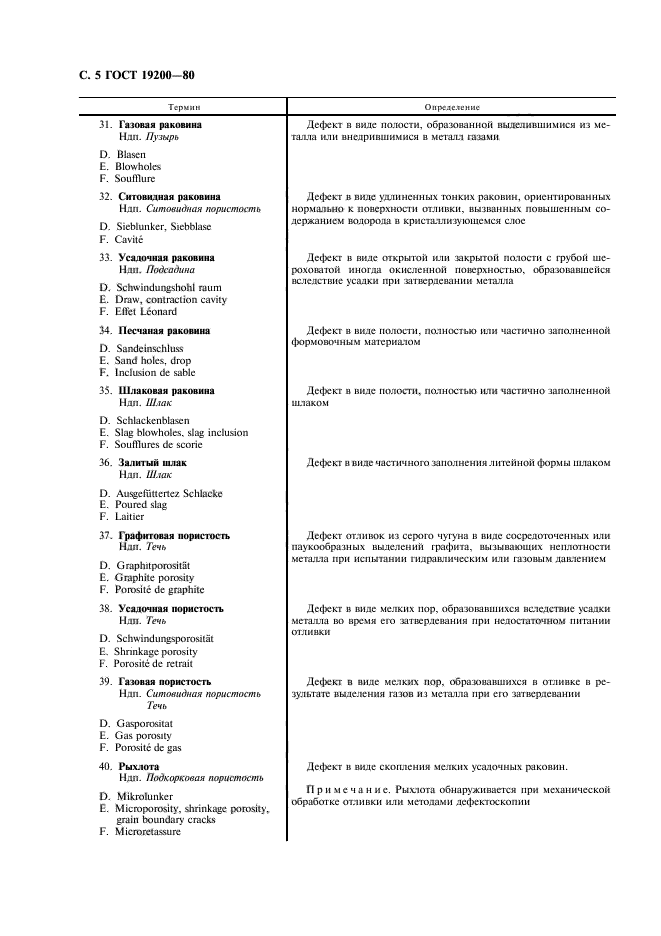

31. Газовая раковина Ндп. Пузырь D. Blasen E. Blowholes F. Soufflure

Дефект в виде полости, образованной выделившимися из металла или внедрившимися в металл газами

32. Ситовидная раковина

Ндп. Ситовидная пористость D. Sieblunker, Siebblase F. Cavite

Дефект в виде удлиненных тонких раковин, ориентированных нормально к поверхности отливки, вызванных повышенным содержанием водорода в кристаллизующемся слое

Термин

Определение

33. Усадочная раковина Ндп. Подсадина D. Schwindungshohl raum Е. Draw contraction cavity F. Effet Leonard

Дефект в виде открытой или закрытой полости с грубой шероховатой иногда окисленной поверхностью, образовавшейся вследствие усадки при затвердевании металла

34. Песчаная раковина

D. SandeinscMuss E. Sand holes, drop F. Inclusion de sable

Дефект в виде полости, полностью или частично заполненной формовочным материалом

35. Шлаковая раковина

Ндп. Шлак D. Schlackenblasen E. Slag blowholes, slag inclusion F. Soufflures de scorie

Дефект в виде полости, полностью или частично заполненной шлаком

36. Залитый шлак

Ндп. Шлак D. Ausg-efuttertez Schlacke E. Poured slag F. Laitier

Дефект в виде частичного заполнения литейной формы шлаком

37. Графитовая пористость Ндп. Течь D. Graphitporosifat E. Graphite porosity P.

Porosite de graphite

*

Дефект отливок из серого чугуна в виде сосредоточенных или паукообразных выделений графита, вызывающих неплотности металла при испытании гидравлическим или газовым давлением

38. Усадочная пористость Ндп. Течь D. Schwindungsporositat E. Shrinkage porosity F. Porosite de retrait

Дефект в виде мелких пор, образовавшихся вследствие усадки металла во время его затвердевания при недостаточном питании отливки

39. Газовая пористость

Ндп. Ситовидная пористость Течь D. Gasporositat Е. Gas porosity F. Porosite de gas

Дефект в виде мелких пор, образовавшихся в отливке в результате выделения газов из металла при его затвердевании

40. Рыхлота Ндп. Подкорковая пористость D. Mikrolunker E. Microporosity, shrinkage porosity, grain boundary cracks F. Microretassure

Дефект в виде скопления мелких усадочных раковин.

Примечание. Рыхлота обнаруживается при механической обработке отливки или методами дефектоскопии

Термин

Определение

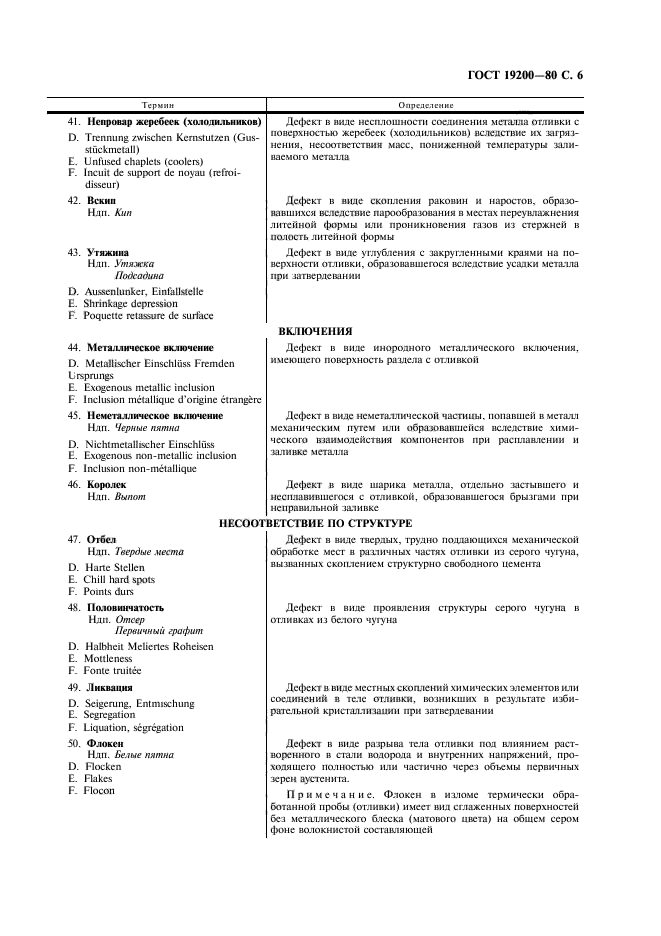

41. Непровар жеребеек (холодильников) D. Trennung zwischen Kem-stutzen (Gusstuckmetall) E. Unfused chaplets (coolies) F. Incuit de support de noyau (refroidisseur)

Дефект в виде несплошиостн соединения металла отливки с поверхностью жеребеек (холодильников) вследствие их загрязнения, несоответствия масс, пониженной температуры заливаемого металла

42. Вскип Ндп. Кип

Дефект в виде скопления раковин и наростов, образовавшихся вследствие парообразования в местах переувлажнения литейной формы или проникновения газов из. стержней в полость литейной формы

43. Утяжина Ндп. Утяжка Подсадина D. Aussenlunker, Einfallstelle Е. Shrinkage depression F. Poquette retassure de surface

Дефект в виде углубления с закругленными краями на поверхности отливки, образовавшегося вследствие усадки металла при затвердевании

ВКЛЮЧЕНИЯ

44. Металлическое включение

D. Metallischer Einschluss Fremden Ursprungs E. Exogenous metallic inclusion, F. Inclusion metallique d’ori-gine etrangere

Дефект в виде инородного металлического включения, имеющего поверхность раздела с отливкой

45. Неметаллическое включение Ндп. Черные пятна D. Nichtmetallischer Ein-scMuss E. Exogenous non-metallic inclusion F. Inclusion non-metallique

Дефект в виде неметаллической частицы, попавшей в металл механическим путем или образовавшейся вследствие химического взаимодействия компонентов при рас-плавлении и заливке металла

46. Королек Ндп. Выпот

Дефект в виде шарика металла, отдельно застывшего и несплавившегося с отливкой^А образовавшегося брызгами при неправильной заливке

НЕСООТВЕТСТВИЕ ПО СТРУКТУРЕ

47. Отбел

Ндп. Твердые места D. Harte Steilen Е. Chill hard spots F. Points durs

Дефект в виде твердых, трудно поддающихся механической обработке мест в различных частях отливки из серого чугуна,, вызванных скоплением структурно свободного цемента

Термин

Определение

48. Половинчатосгь Ндп. Отсер Первичный графит D- Halbheit Meliertes Roheisen Е. Mottleness F. Fonte truitee

Дефект в виде проявления структуры серого чугуна в отливках из белого чугуна

49. Ликвация D. Seigerung, Entmischung E. Segregation F. Liquation, segregation

Дефект в виде местных скоплений химических элементов или соединений в теле отливки, возникших в результате избирательной кристаллизации при затвердевании

50. Флокен

Ндп. Белые пятна D. Flocken E. Flakes F. Flocon

Дефект в виде разрыва тела отливки под влиянием растворенного в стали водорода и внутренних напряжений, проходящего полностью или частично через объемы первичных зерен аустенита.

Примечание. Флокен в изломе теомиче-ски обработанной пробы (отливки) имеет вид сглаженных поверхностей без металлического блеска (матового цвета) на общем сером фоне волокнистой составляющей

Бой

29

Включение металлическое

44

Включение неметаллическое

45

Неким

42

Выбоина

12

Выдав формы

3

Вылом

12

Выпот

46

Грат

19

Г рафит первичный

48

Забоина

24

Заворот

21,25

Залив

19

Залив стержневой

8

Заплеск

21

Зарез

11

Заруб

11

Засов

20

Заусенец

22

Кип

42

Коробление

9

Королек

46

Ликвация

49

Металлизация

15

Места твердые

47

Намыв

20

Наплыв

25

Нарост

18

Недолив

1

Иезалив

10

Непровар жеребеек

41

Непровар холодильников

41

Неровность поверхности

26

11(4′. Ill 1 NIKI

2

Неспай

2,16

Нечеткость контура

10

Обжим

3

Облой

19

Окисление

23

Отбел

47

Отдав формы

3

Отсер

48

Перекос

5

Перекос стержневой

6

Пережог

23

Плена

21

Поверхность грубая

26

Повреждение поверхностное

24

Подрыв

18

Подсадила

33,43

11(1 |\ 1 ОС 1 к

4

Подъем формы

14

Половинчатость

48

Пористость газовая

39

Пористость графитовая

37

Пористость подкорковая

40

Пористость ситовидная

39

Пористость усадочная

38

Пригар

15

Прогиб

9

ТТгчгчгухл’п ТТТТЯ

14

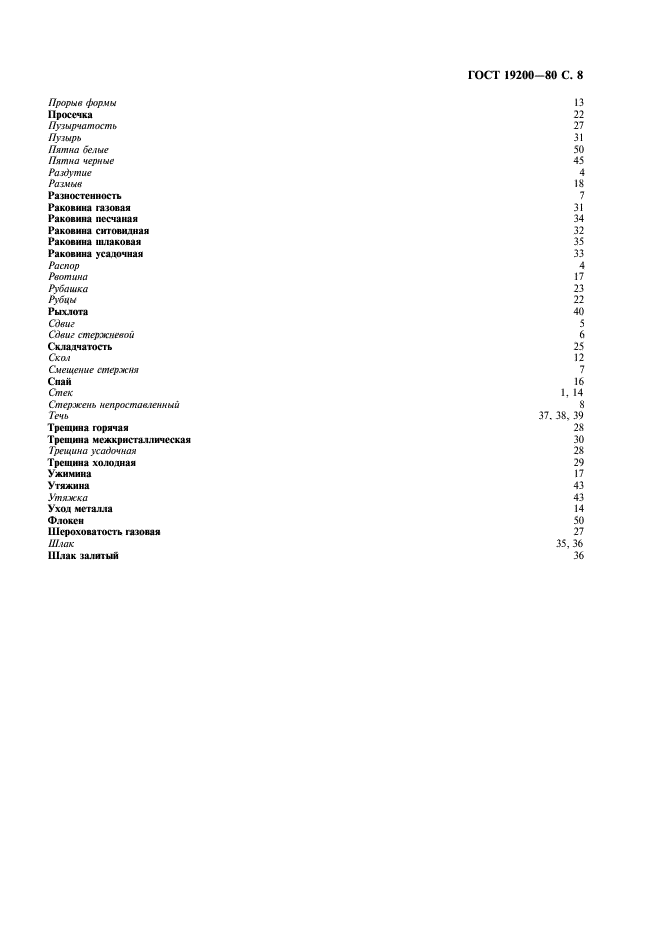

Прорыв формы

13

Просечка,

22

Пузырчатостъ

27

Пузырь

31

Пятна белые

50.

Пятна черные

45

Раздутие

4

Размыв

18

Разностенность

7

Раковина газовая

31,

Раковина песчаная

34

Раковина ситовидная

32-

Раковина шлаковая

35.

Раковина усадочная

33.

Распор

4

Рвотина

17

Рубашка

23

Рубцы

22

Рыхлота

40

Сдвиг

&

Сдвиг стержневой

6

Складчатость

25

Скол

12

Смещение стержня

7

Спай

16

Стек

1, 14

Стержень непроставленный

8

Течь

37, 38, 39

Трещина горячая

28

Трещина межкристаллическая

30

Трещина усадочная

28

Трещина холодная

29

Ужимина

17

Утяжина

43

Утяжка

43

Уход металла

14

Флокен

.50

Шероховатость газовая

27

Шлак

35,36

Шлак залитый

36

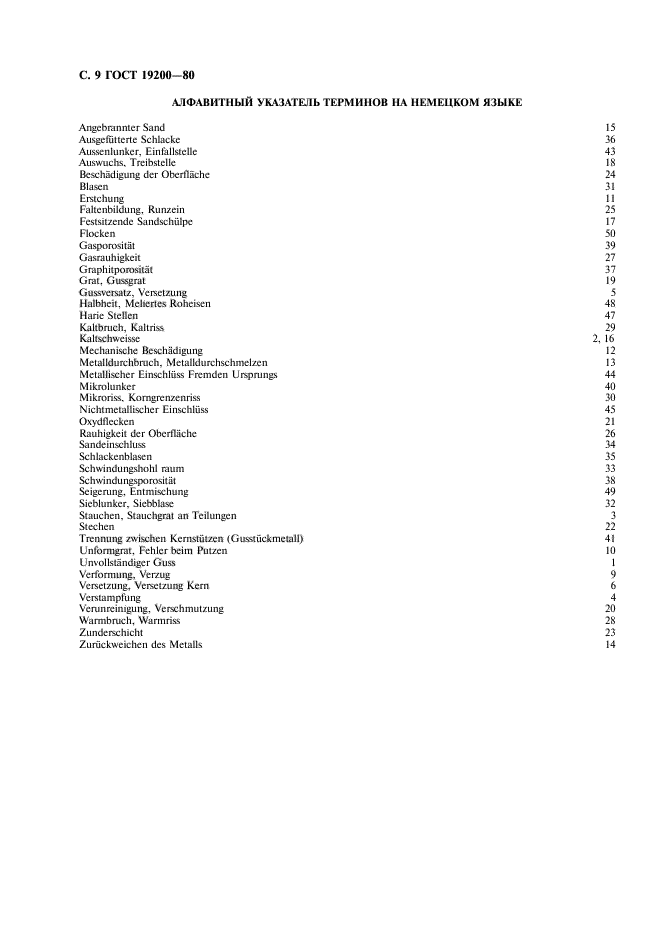

Angebrannter Sand

15

Ausgefutterte Schlacke

36

Aussserilimker. Einfallstelle

43

Auswuchs, Treibstelle

18

Beschadigung der Oberflache

24

Blasen

31

Erstchung

11

Faltenbildung, Runzein

25

Festsitzende Sandschuipe

17

Flocken

50

Gasporositat

39

Oasrauhigkeit

27

Graphitporositai

37

Grat. Guss^rat

19

<3ussversatz, Versetzung

5

Halbheit, Meliertes Roheisen

48

Harte Stellen

47

Kaltbruch, Kaltriss

29

Kaltschweisse

2, 16

Mechanische Beschadigung

12

Metalldurchbruch. Metalldurchshmelzen

13

Metallischer Einschluss Fremden Ursprungs

44

Mikrolunker

40

Mikroriss, Komgrenzenriss

30

Nichtmetallischer Einschluss

45

Oxydflecken

21

Rauhigkeit der Oberflache

26

Sandeinschluss

34

Schlackenblasen

35

Schwindungshohl raum

33

Schwindungsporositat

38

Seigerung, Entmischung

49

Sieblimket’ Siebblase

32

Stauchen, Stauchgrat an Teilungen

3

Stechen

22

Trennung zwischen Kemstutzen (Gusstiickmetall)

41

Unformgrat, Fehler beim Putzen

10

Unvollstandiger Guss

1

Verformung, Verzug

9

Versetzung, Versetzung Kern

6

Verstampfung

4

Verunreinigung, Verschmutzung

20

Warmbruch, Warmriss

28

Zunderschicht

23

Zuriickweichen des Metalls

14

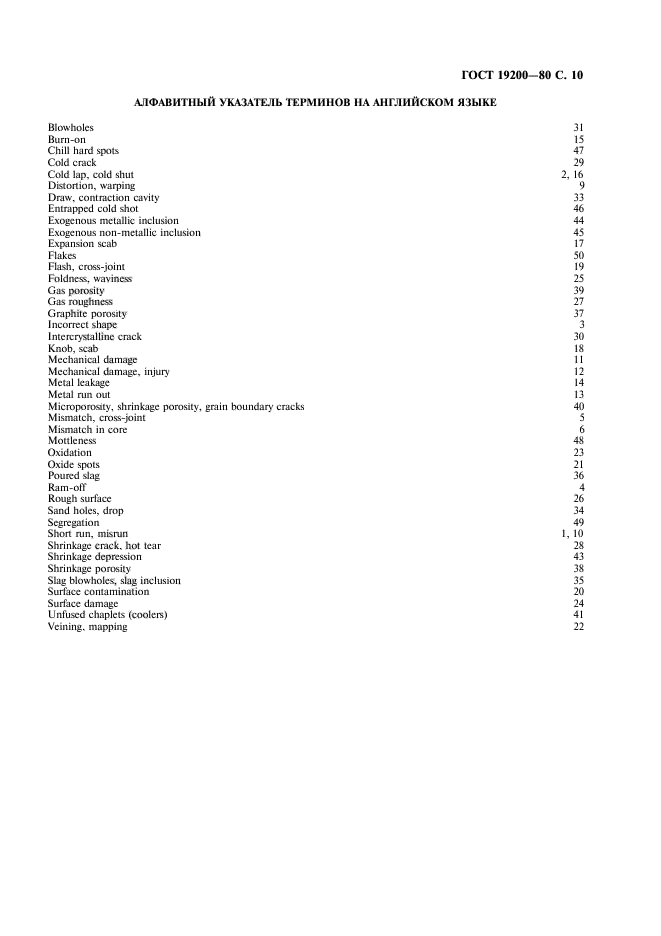

Blowholes

31

Bum on

15

Chili hard spots

47

Cold crack

29

Cold lap, cold shut

2, 16

Distortion, warping

9

Draw, contraction cavity

33

Entrapped cold shot

46

Exogenous metallic inclusion

44

Exogenous non-metallic inclusion

45

Expansion scab

17

Flakes

50′

Flash, cross-joint

19

Foldness, waviness

25.

Gas porosity

39

Gas roughness

27

Graphite porosity

37

Incorrect shape

3

Intercrystalline crack

30

Knob, scab

18

Mechanical damage

11

Mechanical damage, injury

12

Metal leakaee

14

Metal run out

13

Microporosity, shrinkage porosity, grain boundary cracks

40

Mismatch, cross-joint

5

Mismatch in core

6

Mottleness

48

Oxidation

23

Oxide spots

21

Poured slag

36

Ram-off

4

Rough surface

26

Sand hales, drop

34

Segregation

49

Short run, misrun

1, 10

Shrinkage crack, hot tear

28

Shrinkage depression

43

Shrinkage porosity

38

Slag blowholes, silag inclusion

35

Surface contamination

20

Surface damage

24

Unfused chaplets (cooles)

41

Veining, mapping

22

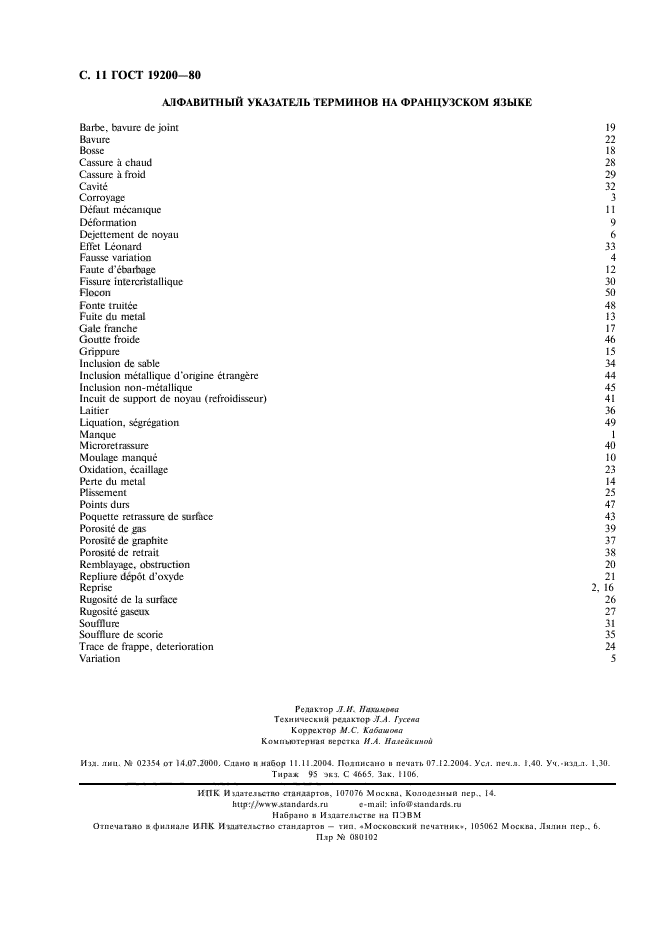

Barbe, bavure de joint

19

Bavure

22

Bosse

18

Cassure a chaud

28

Cassure a froid

29

Cavite

32

Corroyage

3

Defaut mecanique

11

Deformation

9

Dejettement de noyau

6

Effet Leonard

33

Fausse variation

4

Faute d’ebarbage

12

Fissure intercristallique

30

Flocon

50

Fonte fruitee

48

Fuite du metal

13

Gale franche

17

Goutte froide

46

Grippure

15

Inclusion de sable

44

Inclusion metallique

34

d’origine etrangere

44

Jndusion non-metallique

45

Incuit de support de noyau (refroidisseur)

41

Laitier

36

Liquation, segregation

49

Manque

1

Microretrassure

40

Moulage manque

10

Oxidation, ecaillage

24

Perte

23

du metal

14

Plissement

25

Points durs

47

Poquette retrassure de surface

43

Porosite de gas

39

Porosite de graphite

57

Porosite de retrait

38

Remblayage, obstruction

20

Repiiure, depot d’oxyde

21

Reprise

2,16

Rugosite de la surface

26

Rugosite gaseux

27

Soufflure

31

Soufflure de scorie

31

Trace de frappe, deterioration

35

V ariation

5
