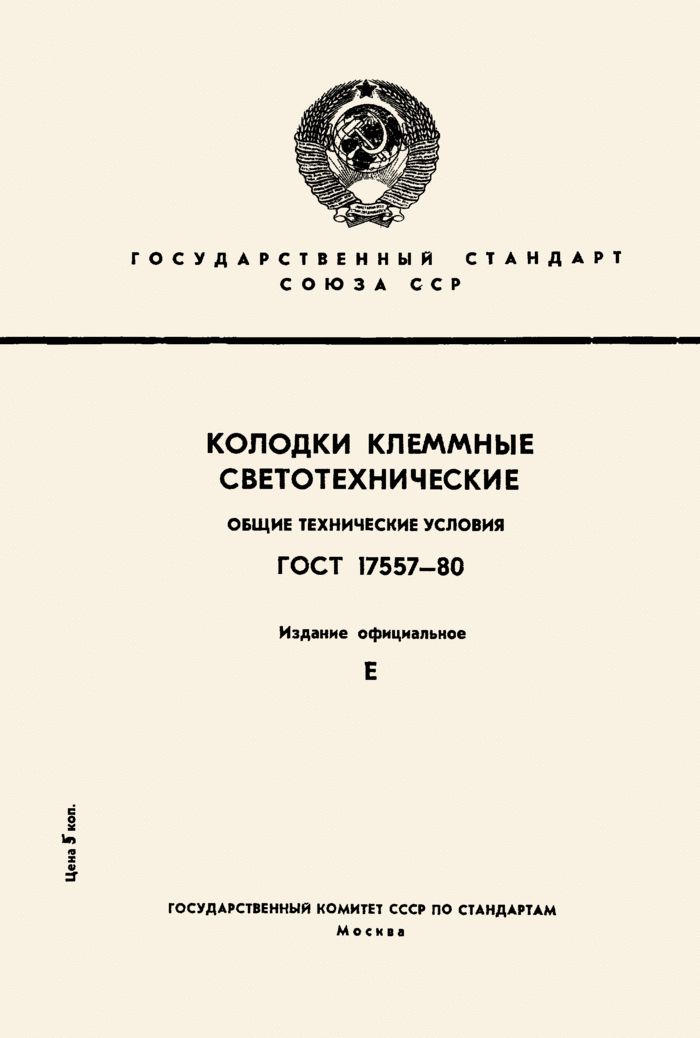

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОЛОДКИ КЛЕММНЫЕ СВЕТОТЕХНИЧЕСКИЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 17557-80
Издание официальное
Е
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва
УДК 621.315.685:628.9:006.354 Группа Е82

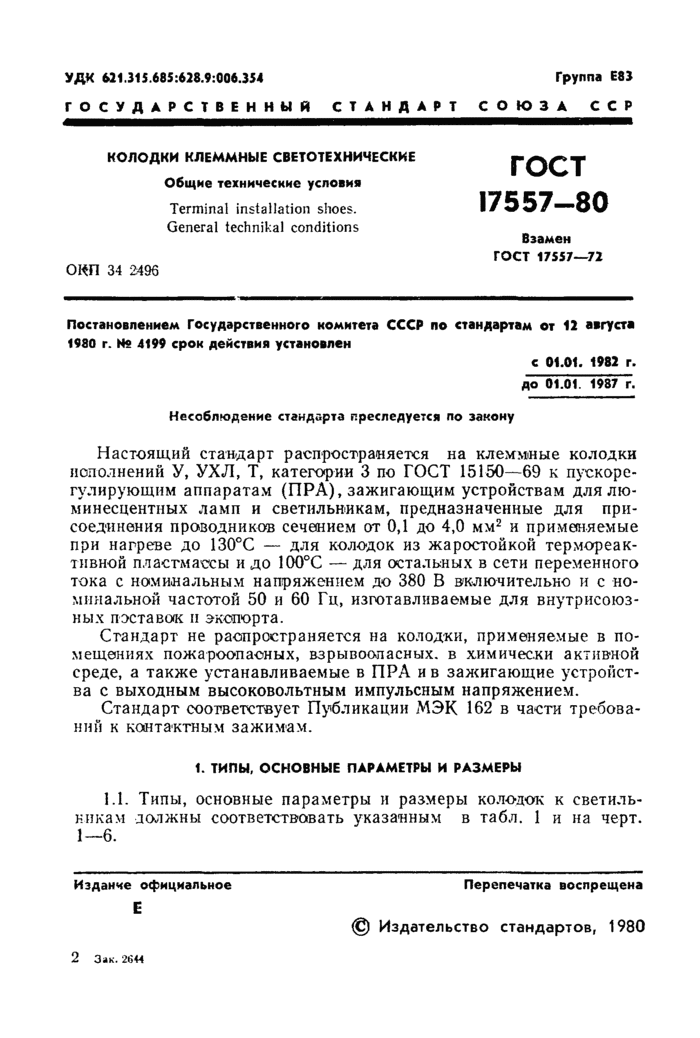

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОЛОДКИ КЛЕММНЫЕ СВЕТОТЕХНИЧЕСКИЕ
Общие технические условия
Terminal installation shoes.
General technikal conditions
ОШ 34 2496
ГОСТ
17557-80
Взамен ГОСТ 17557-72
Постановлением Государственного комитета СССР по стандартам от 12 августа 1980 г. № 4199 срок действия установлен
с 01.01. 1982 г. до 01.01. 1987 г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на клеммные колодки исполнений У, УХЛ, Т, категории 3 по ГОСТ 15150-69 к пускорегулирующим аппаратам (ПРА), зажигающим устройствам для люминесцентных ламп и светильникам, предназначенные для присоединения проводников сечением от 0,1 до 4,0 мм2 и применяемые при нагреве до 130°С — для колодок из жаростойкой термореактивной пластмассы и до 100°С — для остальных в сети переменного тока с номинальным напряжением до 380 В включительно и с номинальной частотой 50 и 60 Гц, изготавливаемые для внутрисоюзных поставок н экспорта.
Стандарт не распространяется на колодки, применяемые в помещениях пожароопасных, взрывоопасных, в химически активной среде, а также устанавливаемые в ПРА и в зажигающие устройства с выходным высоковольтным импульсным напряжением.
Стандарт соответствует Публикации МЭК 162 в части требований к контактным зажимам.
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Типы, основные параметры и размеры колодок к светильникам должны соответствовать указанным в табл. 1 и на черт. 1—6.
Издание официальное Е
Перепечатка воспрещена © Издательство стандартов, 1980
Стр. 10 ГОСТ 17557-80
2.2. Колодки, смонтированные в рабочем положении (при эксплуатации), должны иметь степень защиты IP20 по ГОСТ 14254—80.
2.3. Материалы, из которых изготавливаются колодки, должны соответствовать стандартам и техническим условиям на них и обеспечивать возможность создания колодок, соответствующих всем требованиям настоящего стандарта и ГОСТ 8223-74.
При этом безвинтовые пружинные контактные зажимы, кроме зажимов для колодок СР-1—4,0, СОР-2—4,0 и СОР-3—4,0 должны изготавливаться из бронзы, а изолирующие детали колодок с теплостойкостью до 130°С (группа 3 по ГОСТ 8223-74) —из фенопласта группы Ж по ГОСТ 5689-73.
2.4. Вид контактного соединения и его конструктивное пополнение должны соответствовать указанным в табл. 3.
Таблица 3
|
Вид контактного соединения |
Максимальное сечение присоединя-exiNx проводов, мм* |
Конструктивное исполнение |
|
Разборное винтовое |
1.0 |
Винт М3 с уменьшенной головкой по черт. 14, М3 по ГОСТ 1491-72 или ГОСТ 11644-75 |
|
2,5 |
Винт М3 по ГОСТ 1491-72 или ГОСТ 11&44—75 |
|
|
4.0 |
Винт М4 по ГОСТ 1491-72 или ГОСТ 11644-75 |
|
|
Разборное безвинтовое |
4,0. |
Пружинное |
|
1,0 (с оконце-вателем) |
Штырьковое |
|
|
Неразборное |
1,0 (в обмотке ПРА) |
Под пайку, сварку, опрессовку |
2.5. В колодках с винтовыми контактными зажимами к светильникам одна из контактных поверхностей, соприкасающихся с проводом, должна иметь рифления, выполненные под углом 45° или 90° к оси провода.
2.6. Колодки к ПРА должны обеспечивать возможность присоединения проводов от обмоток ПРА способами пайки, сварки или опрессовки.
|
Тип колодок |
Номинальное напряжение, В |
Сечение присоединяемых проводов, мм“ |
|||
|
медных |
алюминиевых и из его сплавов |
||||
|
Номинальный ток, А |
|||||
|
Не более |
Не менее |
Не более |
Не менее |
||
|
СР-1—4,0 С-1—4,0 С-2- 4,0 С-3—4,0 |
380 16 |
4,0 |
0,5 |
4,0 |
1,5 |
|
С-2—2,5 С-3—2,5 |
220 10 |
2,5 |
2,5 |
||
|
СО-2—4,0 СО-3 -4,0 |
380 16 |
4.0 |
4,0 |
||
|
СО-2—2,5 СО-3—2,5 |
220 10 |
2,5 |
2,5 |
||
|
СОР-2—4,0 СОР-3—4,0 |
380 16 |
4,0 |
4,0 |
||

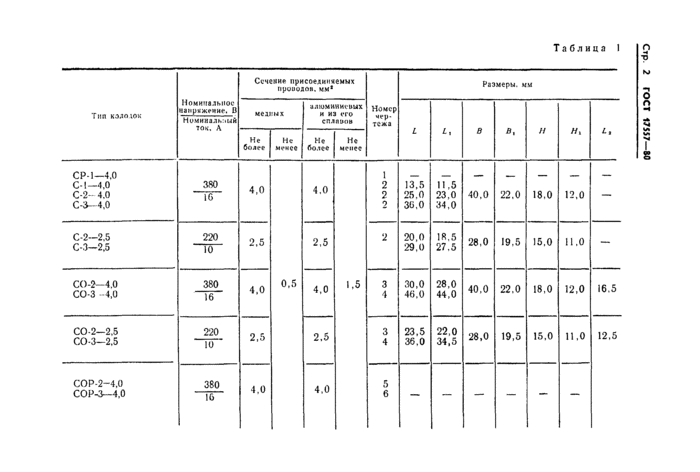

Таблица 1
|
Размеры, мм |
|||||||
|
Номер чер тежа |
L |
It |
В |
Вг |
И |
нх |
|
|
1 2 |
13,5 |
11,5 |
— |
— |
— |
— |
— |
|
2 |
25,0 |
23,0 |
40,0 |
22,0 |
18,0 |
12,0 |
— |
|
2 |
35,0 |
34,0 |
|||||
|
2 |
20,0 29,0 |
18.5 27.5 |
28,0 |
19,5 |
15,0 |
11,0 |
— |
|
3 4 |
30.0 46.0 |
28,0 44,0 |
40,0 |
22,0 |
18,0 |
12,0 |
16,5 |
|
3 4 |
23,5 36,0 |
22,0 34,5 |
28,0 |
19,5 |
15,0 |
11,0 |
12,5 |
|
5 |
|||||||
|
6 |
|||||||
Стр. 2 ГОСТ 17557
ГОСТ 17S57—80 Стр. 3

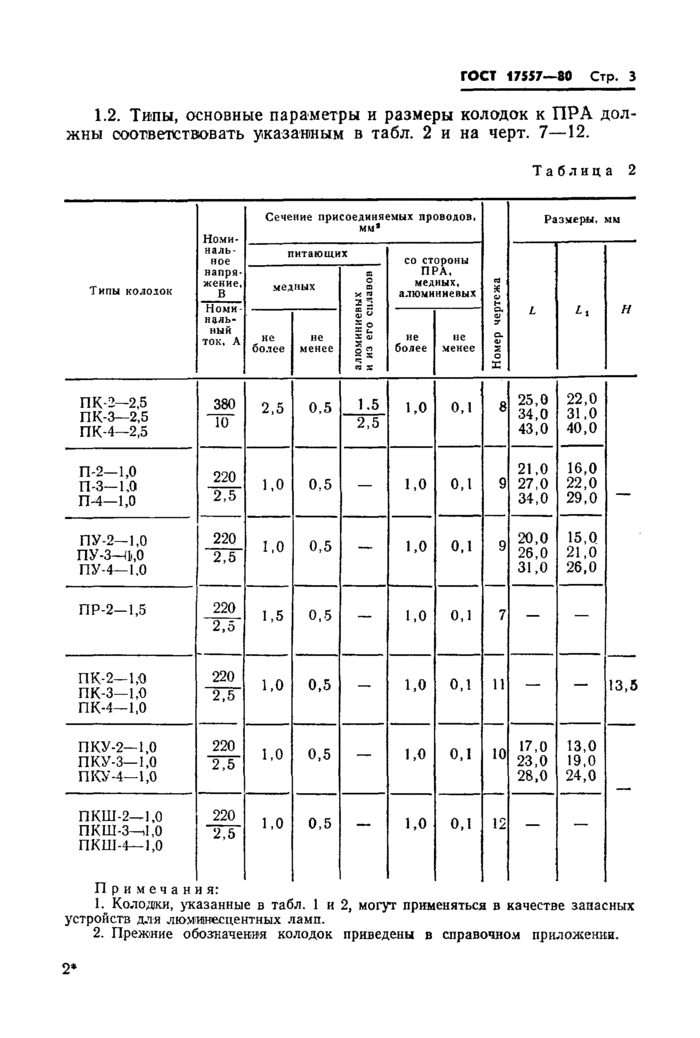

1.2. Типы, основные параметры и размеры колодок к ПРА должны соответствовать указанным в табл. 2 и на черт. 7—12.
Таблица 2
|
Типы колодок |
Номи наль ное напря жение, В |
Сечение присоединяемых проводов, мм* |
Номер чертежа |
Размеры, мм |
||||||
|
питающих |
со стороны ПРА, медных, алюминиевых |
L |
^ 1 |
н |
||||||
|
медных |
1 алюминиевых и из его сплавов I |
|||||||||
|
Номинальный ток, А |
||||||||||
|
^ не более |
не менее |
не более |
не менее |
|||||||
|
ПК-2—2,5 ПК-3—2,5 ПК-4—2,5 |
380 10 |
2,5 |
0,5 |
1,5 |
1,0 |
0,1 |
8 |
25.0 34.0 43.0 |
22,0 31.0 40.0 |
13,5 |
|
2,5 |
||||||||||
|
П-2—1,0 П-3—1,0 П-4—1,0 |
220 |
1,0 |
0,5 |
— |
1,0 |
0,1 |
9 |
21,0 27.0 34.0 |
16,0 22,0 29,0 |
|
|
2,5 |
||||||||||
|
ПУ-2—1,0 пу-з-ад ПУ-4—1,0 |
220 |
1,0 |
0,5 |
— |
1,0 |
0.1 |
9 |
20,0 26,0 31,0 |
15.0 21,6 26.0 |
|
|
2,5 |
||||||||||
|
ПР-2—1,5 |
220 |
1,5 |
о.б |
— |
1,0 |
0,1 |
7 |
— |
— |
|
|
2,5 |
||||||||||
|
ПК-2—1,0 ПК-3—1,0 ПК-4—1,0 |
220 |
1,0 |
0,5 |
— |
1,0 |
0,1 |
11 |
— |
— |
|
|
2,5 |
||||||||||
|
ПКУ-2—1,0 ПКУ-3—1,0 ПКУ-4—1,0 |
220 2,5 |
1,0 |
0,5 |
— |
1,0 |
0,1 |
10 |
17.0 23.0 28.0 |
13.0 19.0 24.0 |
|
|
ПКШ-2—1,0 ПКШ-3-Л,0 ПКШ-4—1,0 |
220 |
1,0 |
0,5 |
— |
1,0 |
0,1 |
12 |
— |
— |
|
|
2,5 |
||||||||||
Примечания:
1. Колодки, указанные в табл, 1 и 2, могут применяться в качестве запасных устройств для люминесцентных ламп.

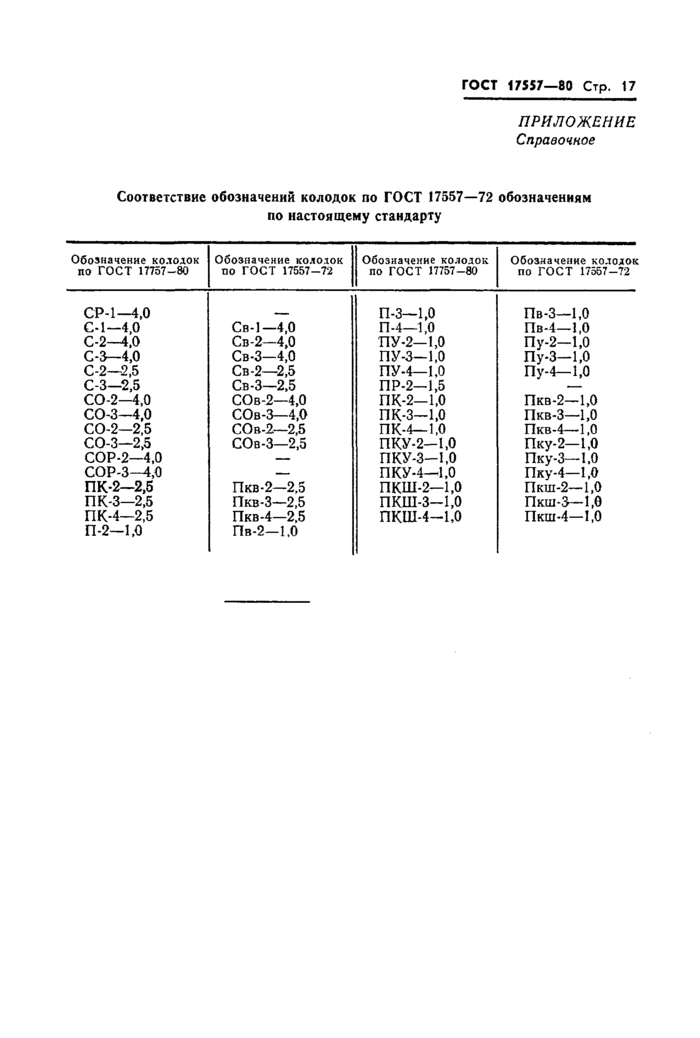

2. Прежние обозначения колодок приведены в справочном приложении.
2*
Стр. 4 ГОСТ 17557-80

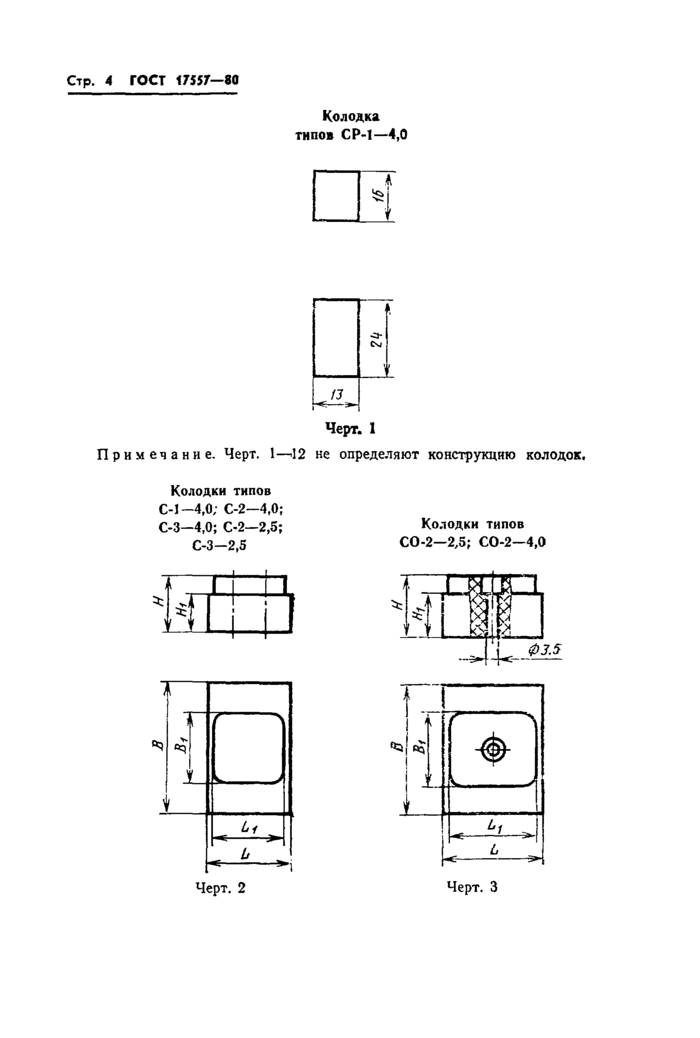

Колодка типов СР-1—4,0
i
|
-а- СЧ1 |
||
|
/3 |
||
Черт. I
Примечание. Черт. 1—12 не определяют конструкцию колодок.
Колодки типов С-1-4,0; С-2-4,0;
С-3—4,0; С-2—2,5; Колодки типов
С-3-2,5 СО-2-2,5; СО-2-4,0
Черт. 2
Черт. 3

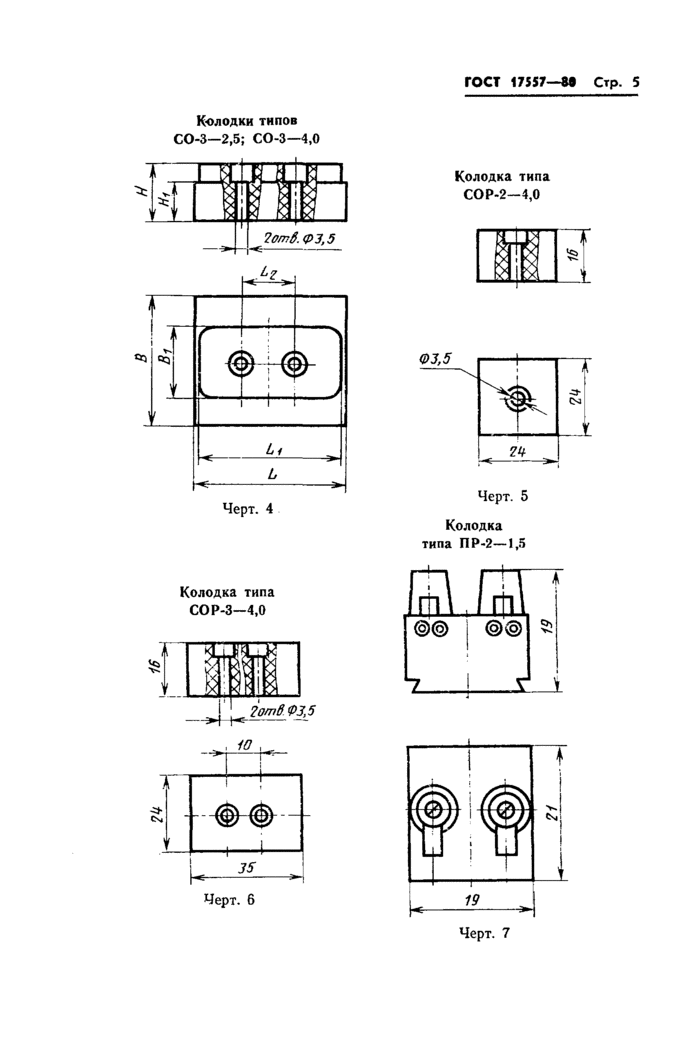

Колодки типов СО-3—2,5; СО-3—4,0
ГОСТ 17557-80 Стр. 5
Колодка типа СОР-3—4,0
Колодка типа СОР-2—4,0
Черт. 5
Колодка типа ПР-2—1,5
_J_А 1
|
t |
t . >■. см |
|
19 |
|
Черт. 7
Черт. 6
6 ГОСТ 17557-80

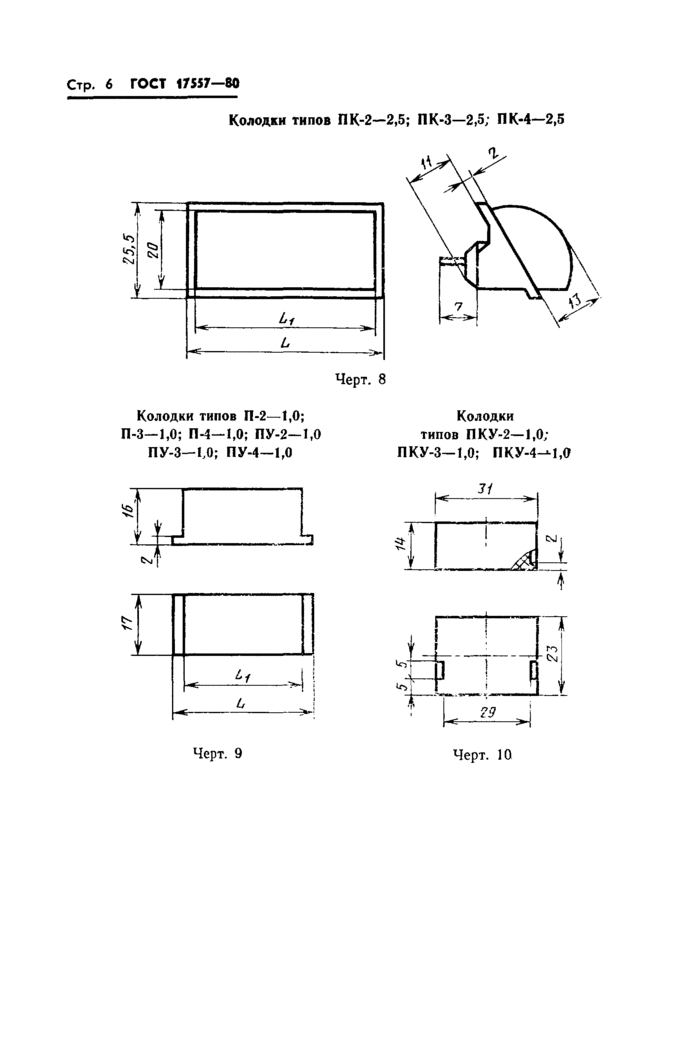

Колодки типов ПК-2—2,5; ПК-3—2,5; ПК-4—2,5
Колодки типов П-2—1,0; П-3—1,0; П-4—1,0; ПУ-2—1,0 ПУ-3—1,0; ПУ-4—1,0
Колодки типов ПКУ-2—1,0; ПКУ-3—1,0; ПКУ-4^1,0
Z3
Черт. 1 О
ГОСТ 17557-80 Стр. 7
Колодки типов ПК-2—1,0; ПК-3-1,0; ПК-4— 1,0
|
TS |
N |
f |
||
|
1 |
A |
|||
|
k i_I |
||||
Колодки типов ПКШ-2—1,0; ПКШ-3—1,0; ПКШ-4— 2,0
|
— |
L,,^* |
|
|
“I-1- |
1 | M. A |
|
|
!h^~ ul,)… |
||
|
T* — |
j |
|
|
L. > |
±r~rn—1 |
31
|
28 |
|
|
Л A ; s — v V |
Д^ Д^Ь |

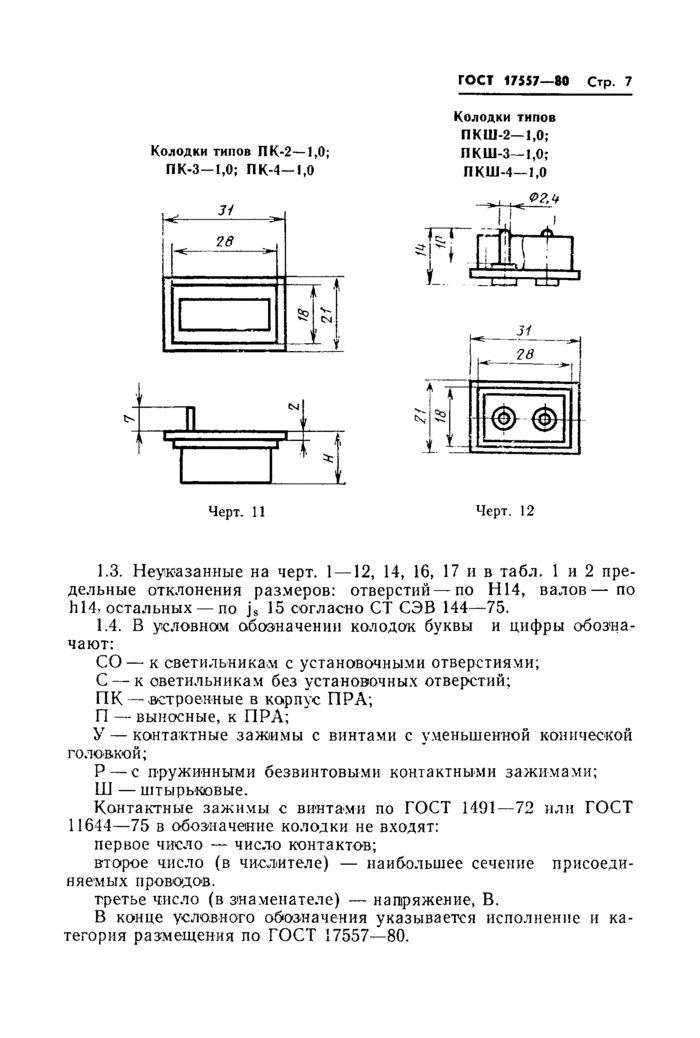

Черт. 11
Черт. 12
1.3. Неуказанные на черт. 1 —12, 14, 16, 17 и в табл. 1 и 2 предельные отклонения размеров: отверстий — по Н14, валов— по Ы4> остальных — по js 15 согласно СТ СЭВ 144—75.
1.4. В условном обозначении колодок буквы и цифры обозначают:
СО— к светильникам с установочными отверстиями;
С — к светильникам без уста-новочных отверстий;
ПК — встроенные в корпус ПРА;
П —выносные, к ПРА;
У — контактные зажимы с винтами с уменьшенной конической головкой;
Р —с пружинными безвинтовыми контактными зажимами;
Ш — штырьковые.
Контактные зажимы с винтами по ГОСТ 1491-72 или ГОСТ 11644-75 в обозначение колодки не входят:
первое число — число контактов;
второе число (в числителе) — наибольшее сечение присоединяемых проводов.
третье число (в знаменателе) — напряжение, В.
В конце условного обозначения указывается исполнение и категория размещения по ГОСТ 17557-80.
Колодки типов СР-1—4,0: С-1—4,0;
С-2—4,0; С-3—4,0; С-2—2,5; С-3—2,5
СО-2—2,5; СО-3-2,5; СО-2—4,0, СО 3—4,0;
СОР-2—4,0; СОР 3—4,0
у Колодки типов П-2—I;
I 1 «~1 П-3—1,0; П 4—1,0;
7! ПУ-2—1,0; ПУ-3—1,0;
_I ПУ-4—1,0
□
Колодки типов ПК-2—2,5; ПК-3—2,5; ПК-4—2,5
Колодки ТИПОВ ПК-2-1,0; ПК-3-1,0; ПК-4-1,0; ПКШ-2г-Ь0; ПКШ-3—1,0; ПКШ-4—1,0; ПКУ-2—1,0; ПКУ-3—1,0; ПКУ-4—1,0
i
|
• |
|
|
/\ Лх ^ |
|
Черт. 13
Пример условного обозначения колодки к ПРА, выносной, с винтовыми контактными зажимами (винт по ГОСТ 1491-72), трехконтактной, для присоединения проводников сечением до 1,0 мм2 на напряжение 220 В, климатического исполнения У, категории размещения 3:
Колодка П-3—1,01220 УЗ ГОСТ 17557-80 То же, к светильнику без установочных отверстий, с безвинто-выми пружинными контактными зажимами, одноконтактной, для присоединения проводников сечением до 4,0 мм2, на напряжение 380 В, климатического исполнения Т, категории размещения 3, для поставок на экспорт:
Колодка СР-1—4,0/380 ТЗ. Экспорт, ГОСТ 17557-80
ГОСТ 17S57—80 Стр. 9
J — испытуемая колодка1, 2 — испытательный щуп

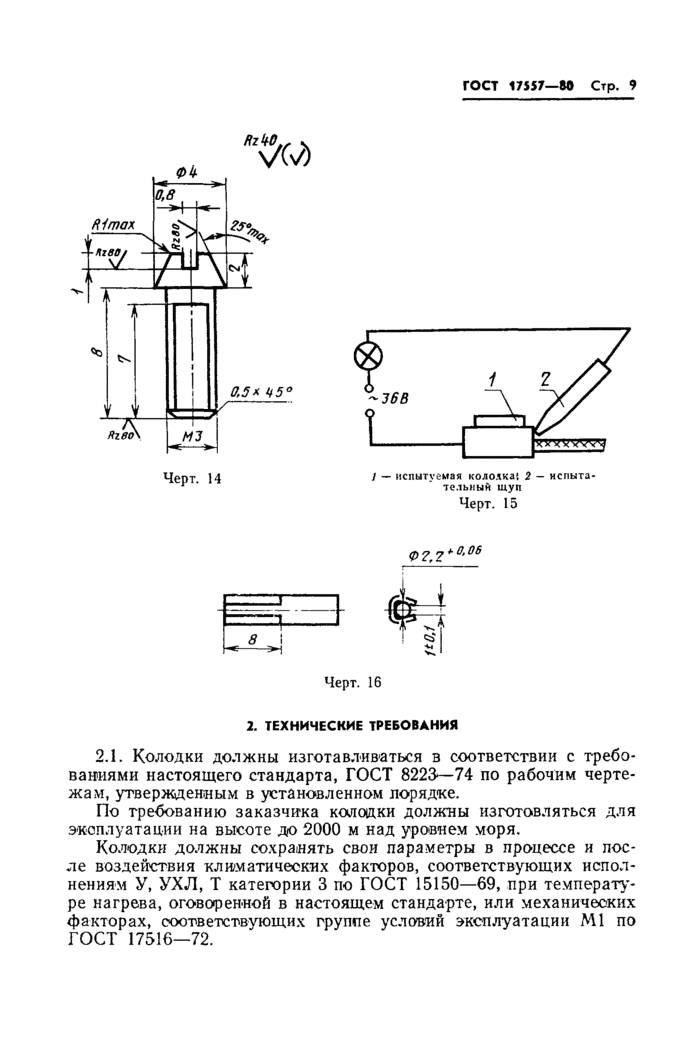

Черт. 15
Ф ?г 2 А 06
Черт. 16 2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Колодки должны изготавливаться в соответствии с требованиями настоящего стандарта, ГОСТ 8223*—74 по рабочим чертежам, утвержденным в установленном порядке.
По требованию заказчика колодки должны изготовляться для эксплуатации на высоте до 2000 м над уровнем моря.
Колодки должны сохранять свои параметры в процессе и после воздействия климатических факторов, соответствующих исполнениям У, УХЛ, Т категории 3 по ГОСТ 15150-69, при температуре нагрева, оговоренной в настоящем стандарте, или механических факторах, соответствующих группе условий эксплуатации Ml по ГОСТ 17516-72.
