Как сделать контур заземления

К настоящему времени разработан целый комплекс специальных мер, обеспечивающих надёжную защиту пользователей от поражения электрическим током в быту, что позволило сделать сам процесс эксплуатации электрооборудования более безопасным.

К мероприятиям этого класса следует отнести и подготовку заземления, известного большинству владельцев частного жилья под названием «контур заземления», которое состоит обычно из следующих конструктивных элементов:

  • заземляющего устройства (заземлителя);
  • комплекта заземляющих проводников;
  • специальной заземляющей шины.

Данная статья посвящается рассмотрению вопроса о том, как правильно сделать контур заземления, обходясь при этом лишь собственными силами.

Выбор и подготовка заземлителя

При организации системы заземления в загородном жилище вы можете использовать в качестве заземлителя одну из следующих металлических конструкций, имеющих естественное происхождение:

  • любые зарытые в землю железобетонные сваи;
  • расположенные на поверхности земли металлические рельсы;
  • другие металлические элементы строительных конструкций, заглублённых в землю.

 Металлический контур заземления

В том случае, если поблизости от дома ничего подобного найти не удаётся – вам придётся заняться подготовкой заземлителя самостоятельно.

Для изготовления этого элемента заземления вам нужно будет подготовить три стальных электрода длинной 1,2 м, которые свариваются впоследствии между собой таким образом, чтобы в результате этих операций получился треугольник правильной формы.

(При выборе в качестве электродов отрезков стальной трубы её диаметр должен быть не меньше 30 мм).

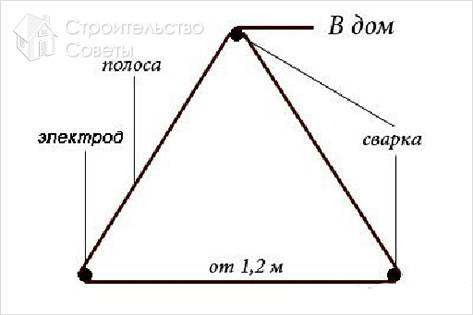

Схема заземления

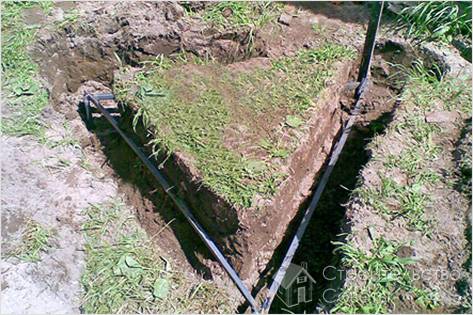

В случае применения электродов иного профиля площадь сечения элементов должна быть не менее 150 мм2, а длина самих отрезков – не менее 2-х метров. Перед помещением такой конструкции в землю вам следует заранее подготовить для неё место, прокопав три канавы глубиной полметра (в виде треугольника со сторонами соответствующей длины). Затем по углам получившейся фигуры при помощи небольшой кувалды следует забить три заострённых с одной стороны электрода. Для соединения вбитых электродов между собой используются полоски стали сечением не менее 50 мм2. Все части полученной конструкции в месте стыков надёжно свариваются (или сочленяются при помощи болтовых соединений).

По окончании этих процедур вам нужно будет пробросить стальную полоску выбранного для заземлителя сечения к точке предполагаемого ввода заземляющей шины в дом (рекомендуется подводить её поближе к распределительному шкафу и приварить на её конце болт небольшого размера).

Далее с помощью медного провода (его сечение должно быть не менее 6мм2), пропущенного через отверстие в стене и закреплённого на этом болте, нужно подсоединить проброшенную шину с главной шиной заземления (ГЗШ), размещённой на распределительном щите. Отсюда защитное заземление можно будет развести по всем помещениям жилища в составе рабочей электрической проводки.

Обустройство шины

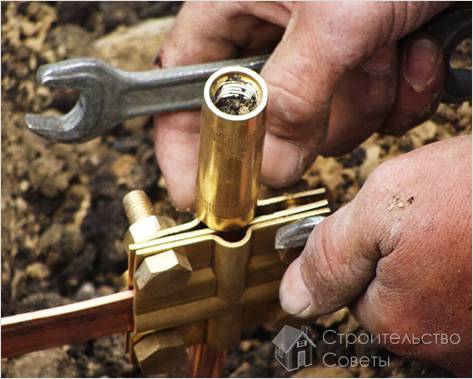

Обустройство заземляющей шины

Для грамотного решения вопроса о том, как правильно сделать заземление в доме вам придётся произвести операцию так называемого «расщепления» PEN-проводника, входящего в состав кабеля, от которого запитан ваш дом.

Для получения отдельной заземляющей шины этот провод должен быть разделён на защитный и рабочий проводники (PE и N соответственно)

Такое расщепление можно организовать с помощью уже знакомой нам главной заземляющей шины.

 Устройство

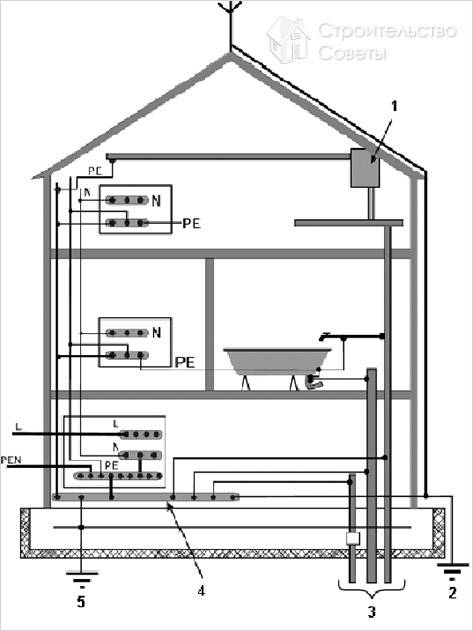

Обозначения на рисунке:

  1. Водонагреватель.
  2. Защита от молнии.
  3. Водопроводные и канализационные трубы.
  4. ГЗШ.
  5. Основной заземлитель.

На эту шину помимо PEN-проводника (заводимого на распределительный щит с линии «воздушки» или с подземного кабеля) также подводится оформленный вами ранее заземляющий проводник, связанный болтовым соединением с шиной заземлителя.

Благодаря наличию такого заземления (являющегося по сути повторным) вы можете искусственно организовать разводку отдельно нулевой шины и нулевого рабочего проводника по всем потребителям через розетки или непосредственно с главной заземляющей шины. При этом фазный провод (L) разводится вместе с ними.

Отметим, что ПУЭ включают в себя специальные требования, касающиеся обустройства на потребительской стороне так называемого повторного заземления. Они распространяются на отраслевые промышленные сети, включение нагрузок в которые производится по схеме с глухозаземлённой нейтралью. Такой способ подключения гарантирует работоспособность всей системы защитного заземления даже в случае аварийного обрыва PEN-проводника.

В городских квартирах организовать расщепление PEN-проводника за счёт повторного заземления вам не удастся.

Схема установки

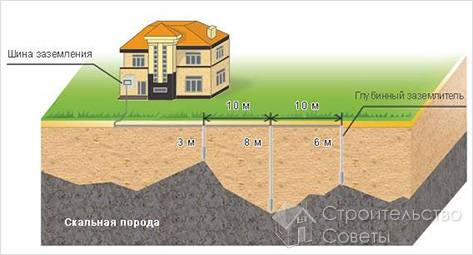

На предоставленной схеме вы можете увидеть линейную схему расположения заземлителей, заглубленных до скальной породы:

Схема установки

Видео

В этом видео вы сможете увидеть пример монтажа контура заземления в частном доме:

Этот видео-ролик поможет разобраться в принципе действия и способе устройства простого заземления для частного дома:
