Как сделать заземляющее устройство

Содержание статьи

Последняя редакция:
08.06.2016
  • 9562 просмотра
  • 0 комментариев

Как самому сделать контур заземления

При обустройстве системы заземления в своём загородном доме в качестве заземлителя вы можете использовать одну из приведённых ниже естественных металлических конструкций:

  • железобетонные сваи любого вида;
  • металлические трубы или рельсы;
  • другие заглублённые элементы строительных конструкций.

В случае отсутствия поблизости от дома чего-либо подобного вам придётся изготовить заземлитель самостоятельно.

Для подготовки заземляющего устройства своими руками вам нужно будет изготовить три стальных электрода произвольного профиля; причём электроды эти следует вбить или вкопать в землю таким образом, чтобы получить контур, напоминающую  правильный треугольник, имеющий стороны длиной около 1,2 метра.

Эффективность работы этой самодельной конструкции будет зависеть лишь от площади поперечного сечения используемых при её сборке электродов. Если вы выберете в качестве электрода обычную стальную трубу, то диаметр её должен быть не менее 30 мм, а её стенки должны иметь толщину не менее 3,5 мм.

В случае использования электродов произвольного профиля площадь сечения последних должна составлять величину не менее 150 мм2, а их длина – не менее двух метров. Перед размещением электродов в грунт вам необходимо будет заранее подготовить место под получившуюся конструкцию.

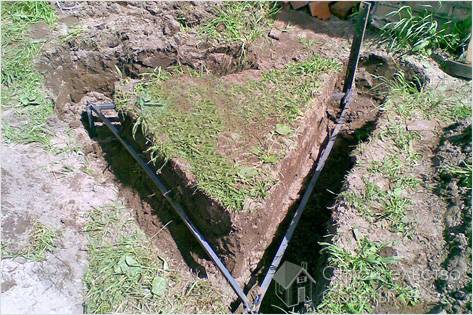

Для этого вам следует прокопать три неглубокие продольные канавки глубиной 0,5 метра, имеющие форму равностороннего треугольника со сторонами порядка 1,2 метра, а затем забить по углам треугольника с помощью кувалды три приготовленных ранее и хорошо заострённых электрода. После этого нужно соединить между собой вбитые электроды при помощи специального проводника из стали с сечением профиля не менее 50 мм2.

В крайнем случае, можно использовать для этих целей и обычную стальную полосу сечением 40 мм х 4мм.

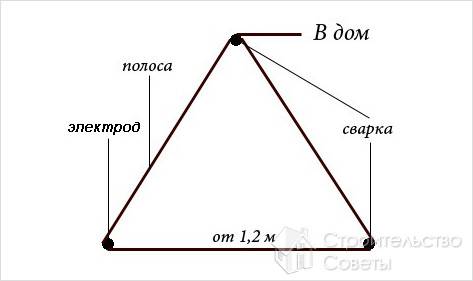

Схема заземляющего устройства

Все металлические части получившейся конструкции (входящей в так называемый контур заземления) обязательно свариваются между собой (в исключительных случаях может быть использовано болтовое соединение).

После завершения всех этих процедур необходимо протянуть стальную полосу выбранного ранее сечения до места предполагаемого ввода шины заземлителя в жилую зону дома; при этом желательно подвести её поближе к вводно-распределительному устройству (ВРУ). На конце такой шины следует приварить стандартный болт размером М8, который понадобится вам для соединения этой шины с заземляющим проводником, подключённым одним концом к ВРУ.

Второй конец этого проводника (изготовленного, кстати, из медного провода сечением 6мм2) нужно пропустить сквозь отверстие в стене и закрепить на приваренном ранее болте. И только начиная от сформированной в электрическом щитке (ВРУ) главной заземляющей шины (ГЗШ) защитное заземление может быть разведено по всему дому вместе с рабочей электропроводкой.

Сопротивление всего заземляющего устройства в целом не должно быть более 4 — 30 Ом.

Обустройство шины

Схема заземления дома

Пояснения к рисунку:

  1. Бытовой водонагреватель.
  2. Заземлитель для молниезащиты.
  3. Трубы канализации, водопровода и газа.
  4. Главная заземляющая шина.
  5. Заземлитель (арматура фундамента).

При практическом решении вопроса о том, как сделать заземляющее устройство в зоне размещения нагрузок конечного потребителя применяется, как правило, метод расщепления подводимого к тому или иному строению РЕN проводника на рабочий нулевой (N) и защитный нулевой (PE) проводники.

Указанное расщепление производится обычно в распределительном шкафу (ВРУ) на специальной шине, которую принято называть главной заземляющей шиной (ГЗШ).

Помимо подходящих с воздушной линии PEN-проводников сюда же подводится и подготовленный вами ранее заземляющий проводник от конструкции заземлителя (называвшимся в старой редакции ПУЭ контуром заземления).

Именно таким образом и организуется в наши дни повторное заземление на стороне потребителя.

После этого, с устроенной искусственным способом главной заземляющей шины (ГЗШ) вы можете произвести разводку отдельной нулевой защитной шины (РЕ) и нулевого рабочего проводника (N) по всему дому.

Действующие в настоящее время правила устройства электроустановок (ПУЭ) содержат специальные замечания по организации на стороне потребителя повторного заземления (эти требования распространяются на промышленные сети, в которых включение нагрузок организуется по схеме с глухозаземлённой нейтралью). Такое включение обеспечивает сохранение защитных функций всей системы заземления в целом при случайном обрыве PEN проводника на подводящей воздушной линии.

Следует отметить особо тот факт, что в домах городской застройки делать расщепление на вашем квартирном щитке путём организации повторного заземления не допускается.
