В инженерных сетях запорная арматура работает не только как простая точка перекрытия потока. От ее конструкции зависит, насколько стабильно трубопровод переносит загрязненные среды, реагенты, воду с механическими примесями и режимы частого регулирования. Особенно это заметно там, где металлические решения избыточны по цене или плохо подходят по химической стойкости.
Для таких задач часто рассматривают ПВХ-арматуру. Она легче металлической, не боится многих агрессивных жидкостей и хорошо сочетается с пластиковыми трубопроводами. В этом классе отдельного внимания заслуживают мембранные клапаны: они позволяют перекрывать и дозированно регулировать поток без прямого контакта штока с рабочей средой.
Что такое мембранный клапан и почему он полезен
В основе конструкции находится эластичная мембрана. При вращении маховика или работе привода мембрана прижимается к седлу и перекрывает проходное сечение. Когда клапан открывают, мембрана поднимается и освобождает путь для жидкости.
Такое устройство ценят за простую эксплуатацию и хорошую изоляцию рабочих узлов от среды. В трубопроводах с загрязнениями, взвесями и абразивными частицами это особенно важно: чем меньше сложных внутренних полостей и зон застоя, тем ниже риск быстрого износа и сложного обслуживания.

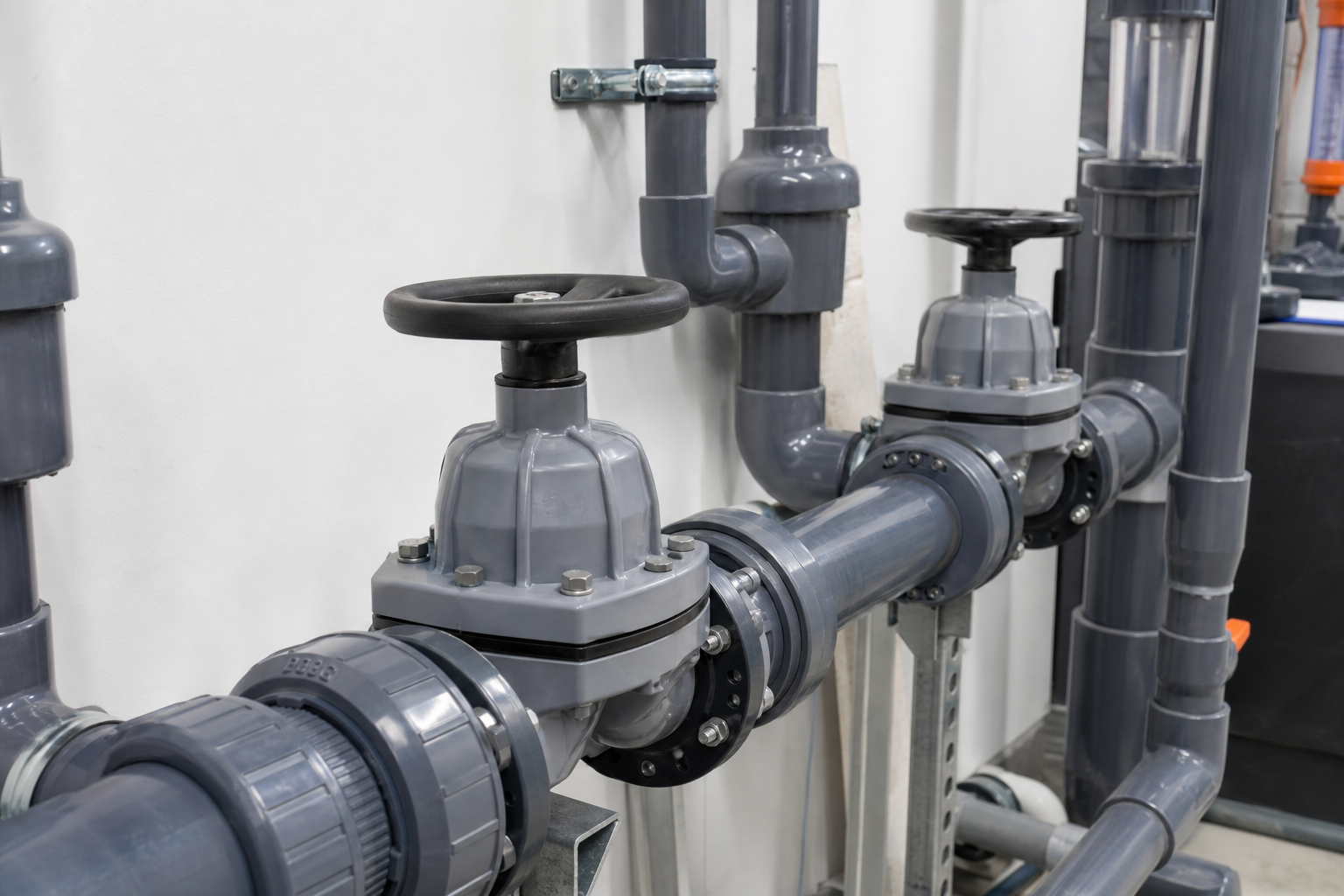

Мембранные клапаны ПВХ применяют в системах водоподготовки, химического дозирования, технологических линиях, бассейнах, инженерных коммуникациях частных и коммерческих объектов. В каждой такой системе важна не только цена детали, но и соответствие материалу труб, давлению, температуре и составу жидкости.
Где ПВХ-арматура показывает себя лучше всего
ПВХ удобен там, где нужен баланс химической стойкости, малого веса и понятного монтажа. Арматуру из PVC-U обычно используют при температуре рабочей среды до 60 градусов, поэтому ее выбирают для холодных и умеренно теплых технологических линий.
В бытовом строительстве подобные решения встречаются в бассейнах, системах фильтрации и вспомогательных водных контурах. В промышленности они востребованы в водоочистке, гальванических участках, подаче слабых растворов реагентов и там, где среда может содержать песок, осадок или другие включения.
Главное ограничение простое: клапан должен соответствовать конкретной химии процесса. Перед покупкой проверяют совместимость ПВХ и материала мембраны с жидкостью, а также учитывают давление, температуру, периодичность открывания и требования к плавности регулирования.
Какие серии встречаются в каталогах
У разных производителей названия линеек могут отличаться, но в каталогах часто выделяют несколько типовых исполнений. Компактные клапаны удобны, когда монтажное пространство ограничено, а доступ к маховику все равно должен оставаться нормальным.
Серии с увеличенной пропускной способностью подходят для участков, где важно не создавать лишнее сопротивление потоку. В инженерных системах это помогает сохранить расчетный расход и не перегружать насосное оборудование.
Отдельная группа — клапаны для более точного регулирования. Они нужны, когда задача не сводится к положению открыто/закрыто, а требуется плавно менять расход рабочей жидкости. Для небольших диаметров существуют мини-клапаны и комбинированные решения, которые могут использоваться в узлах отбора проб или локального регулирования.

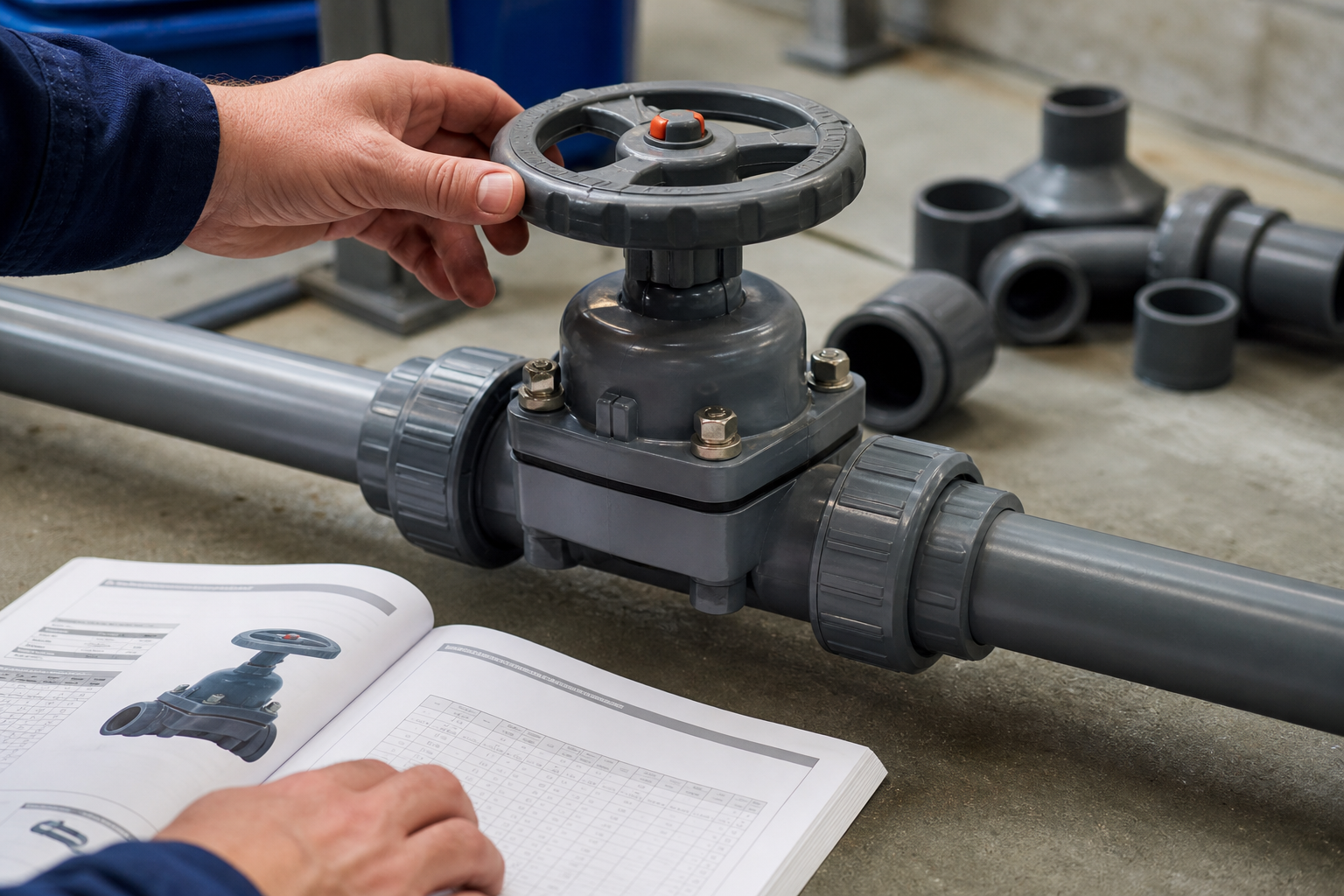

На какие характеристики смотреть при выборе
Первый параметр — номинальный диаметр. Он должен совпадать с проектным размером участка трубопровода. Попытка поставить клапан “примерно подходящего” диаметра часто заканчивается лишними переходниками, потерями давления и неудобным обслуживанием.
Второй параметр — номинальное давление. Для распространенных ПВХ-клапанов встречаются исполнения PN6 и PN10, но смотреть нужно не только на маркировку. Давление оценивают вместе с температурой, режимом работы насоса и возможными гидроударами.
Третий момент — материал мембраны. EPDM подходит для одних сред, FKM выбирают для других, PTFE используют там, где нужна повышенная химическая стойкость. Если жидкость нестандартная, лучше сверить совместимость по таблицам производителя, а не ориентироваться только на общее описание.
Также важно решить, какой тип присоединения удобнее на объекте: холодная сварка, фланец или резьба. Для постоянных магистралей часто выбирают клеевое соединение, а для узлов, которые нужно периодически разбирать, удобнее фланцевые решения.
Монтаж без ошибок
Перед установкой проверяют направление потока, доступ к маховику и возможность снять клапан для обслуживания. Даже надежная арматура доставит проблемы, если ее поставить вплотную к стене, закрыть другим оборудованием или оставить без пространства для демонтажа.
При холодной сварке особенно важна подготовка труб и фитингов. Поверхность должна быть чистой, обезжиренной и обработанной по инструкции к клеевому составу. Нарушение технологии может дать течь не сразу, а после запуска системы под давлением.
Фланцевое соединение требует равномерной затяжки крепежа. Перекос фланцев создает напряжение в пластиковом корпусе, поэтому болты подтягивают последовательно, без чрезмерного усилия. После первого запуска соединения осматривают и при необходимости аккуратно подтягивают.
Эксплуатация и обслуживание
Мембранный клапан не любит силового обращения. Если маховик вращается туго, не стоит сразу применять рычаг или чрезмерное усилие. Лучше проверить давление в линии, наличие загрязнений и состояние узла.
Периодический осмотр включает проверку герметичности, целостности корпуса, состояния крепежа и реакции клапана на открывание. В системах с абразивными примесями обслуживание планируют чаще, потому что мембрана и внутренние поверхности испытывают повышенную нагрузку.
Если клапан используется для регулирования, важно не оставлять его в неудачном промежуточном положении без необходимости. В некоторых режимах поток может создавать локальный износ, шум или вибрацию. Такие признаки лучше учитывать сразу, пока проблема не стала аварийной.
Как не ошибиться с покупкой
Правильный выбор начинается с короткого технического задания. Нужно знать среду, температуру, давление, диаметр, способ присоединения и роль клапана в системе. Для простого перекрытия подойдут одни модели, для точного регулирования — другие.
Если объект небольшой, кажется, что можно выбрать арматуру “с запасом”. Но слишком крупный клапан может хуже регулировать поток, занимать больше места и усложнять монтаж. Слишком слабая модель, наоборот, быстро выйдет за пределы допустимых режимов.
Поэтому перед заказом полезно сравнить серию, материал мембраны и рабочие параметры с паспортом системы. Такой подход помогает избежать переделок, сохранить герметичность трубопровода и получить арматуру, которая спокойно работает в своем диапазоне.
Мембранные ПВХ-клапаны — практичное решение для многих инженерных задач, если их подбирают не по одному размеру, а по всей совокупности условий. Чем точнее учтены среда, давление, температура и способ монтажа, тем дольше арматура сохраняет ресурс и тем проще обслуживать трубопровод.
