Какой уклон канализационной трубы должен быть

Монтируя самостоятельно канализацию в доме или квартире, не обходите своим вниманием вопрос, какой уклон канализационной трубы должен быть, чтобы у вас не возникало потом неприятных проблем.

Конечно, вы знаете, что в домашних условиях все канализационные стоки текут самотеком, то есть двигаются вниз под действием силы тяжести. Поэтому на первый взгляд создается впечатление, что чем больше уклон, тем лучше он справится с поставленной задачей.

Однако это не так. Вспомните, что канализационные стоки состоят не только из одной жидкости. И при большом уклоне она первой устремится «на выход», а более плотные частицы просто налипнут на стены трубы, постепенно создавая препятствия для последующих канализационных стоков, текущих по этой трубе.

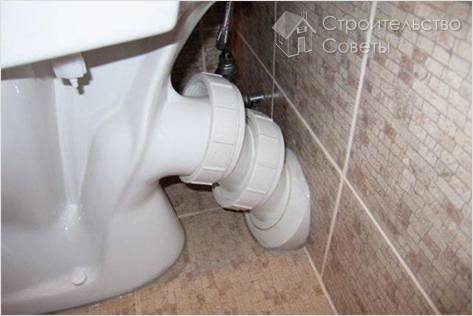

Канализационная труба в туалете

Кроме того, вы получаете дополнительную проблему – канализационные трубы начинают занимать слишком много места около стены по ее высоте, а их вам, скорее всего, позднее захочется спрятать в короб, чтобы они выглядели более эстетично.

Если же сделать уклон меньше необходимого, то содержимое канализационных стоков будет оставаться в трубах, постепенно просачиваясь через места их стыков, как в виде жидкости, так и в виде неприятных запахов. В такой ситуации вам удастся избавиться от проблемы только одним способом – увеличив уклон.

Оптимальный уклон

Оптимальным на канализации считается уклон, превышающий минимальное его значение на 15-25 %. Поэтому в справочниках обычно указывается именно минимальное, а не оптимальное его значение.

Однако минимальное значение уклона зависит от диаметра канализационной трубы, которую вы собираетесь использовать в своем доме или квартире. И чем толще труба, тем меньше ей нужен уклон:

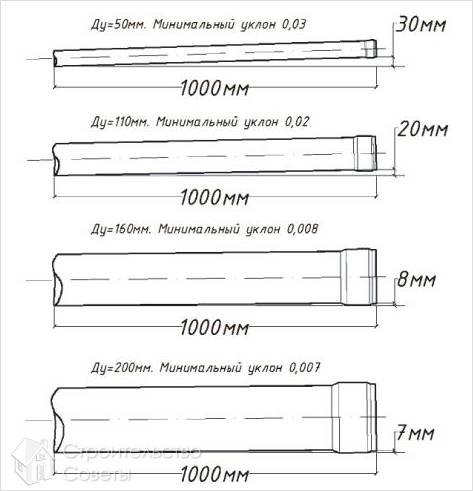

Оптимальный уклон трубы

Небольшая путаница возникает, когда человек, не являющийся строителем, начинает разбираться в значении минимального уклона, который обозначается десятичной дробью (например, значение 0,03). Чаще всего такие цифры начинают путать с градусами.

Значение уклона – это значение высоты, на которую должен быть поднят нижний край трубы от уровня поверхности пола (или земли) при ее длине в 1 метр.

Значение уклона трубы

Предположим, вы решили проложить канализационную трубу D 110 мм и длиной 3 метра. Значит, уклон для такой трубы должен быть не меньше значения 0,02; это означает, что разница высот двух концов вашей трубы составит 2 см х 3 метра = 6 сантиметров.

Оптимальный уклон в этом случае будет составлять 6 см х 20% = 7,2 см.

Формула расчета

Если нет желания пользоваться усредненными значениями, чтобы определить, какой уклон канализационной трубы должен быть, можете подсчитать его по формуле:

Уклон = H/D, где:

  • буква H – это высота уровня вод в трубе;
  • буква D – это диаметр выбранной вами трубы.

Значение H выбирают следующим образом:

  • если Н=0, то труба пустая;
  • если Н=1, то она полностью заполнена жидкостью.

Однако оптимальным значением для заполненности канализационной трубы, позволяющим стоку работать нормально, считается Н от 0,5 (для труб, имеющих гладкую внутреннюю поверхность) до 0, 6 (для труб со слегка шероховатой поверхностью).

Получившийся в расчете уклон трубы позволяет поддерживать в ней постоянную скорость движения канализационных стоков на уровне в пределах от 0,7 до 0,8 метров в секунду, при которой не происходит сильного оседания на стенках трубы твердых частиц.

Отмеряем необходимый уклон

Определяем необходимый уклон

Определив, с каким уклоном вам необходимо зафиксировать канализационную трубу в доме или квартире, необходимо перейти от теории к практике. Собирать систему канализации следует, двигаясь от самого нижнего стыка трубы (например, в квартире это будет стык с стояком, идущим через все этажи многоквартирного здания, а в собственном доме – вывод через стену дома во двор) к сантехническим приборам.

Измерять необходимый уклон надо не от уровня пола (они, к сожалению, не всегда бывают строго горизонтальными), а пользуясь строительным уровнем.

Так как в домашней канализационной системе используются обычно трубы двух разных диаметров, то в принципе можно вывести общее оптимальное значение уклона для них. Это позволит выполнить разводку труб более аккуратно.

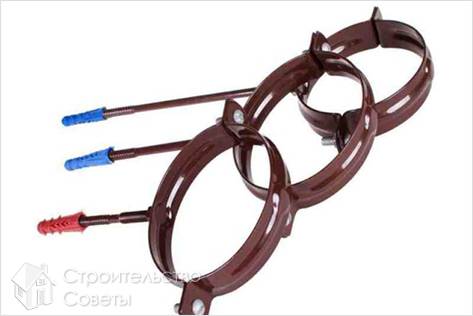

Держатель труб

В процессе выполнения работ для соблюдения необходимого уклона можно подкладывать под трубы деревянные бруски. Позднее все трубы следует закрепить к стенам или полу с помощью специальных держателей, которые можно купить в любом хозяйственно-строительном магазине. Стоят такие крепежи не очень дорого, но обратите внимание, что они имеют строгое деление по диаметрам труб, для которых предназначены.

А это рекомендации по минимальному уклону канализационных труб в квартире:

Минимальный уклон канализационной трубы в квартире
