Разводка труб в ванной

Так называемая разводка труб в современной жилой квартире позволяет организовать каналы подачи воды к точкам потребления, располагающимся в районе ванной комнаты и кухни. Помимо трубопроводной магистрали и основного сантехнического оборудования (такого как унитаз, биде, смесители и душевая кабина), в эту систему также входят следующие приборы:

  • «водомеры» (приборы учёта воды);
  • вентили для управления потоками приточной воды;
  • специальные фильтрующие устройства, защищающие систему от механических загрязнений;
  • различные соединительные и переходные элементы (муфты, уголки, переходники и т.п.);
  • редукторы, ограничивающие давление воды в магистрали и защищающие систему от резких его перепадов.

Кроме того, к этой системе относится и сеть трубопроводов, используемых для сбора отработанных вод (канализация).

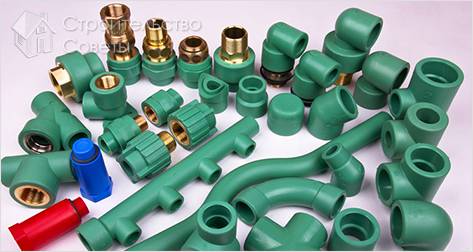

Приспособления

Мероприятия по разводке труб в ванной своими руками реализуются, как правило, в несколько этапов и включают в себя следующие операции:

  • подготовка схемы (эскиза или рисунка);
  • выбор требуемых материалов;
  • подготовка всего необходимого инструмента;
  • отключение общей подачи воды;
  • демонтаж реставрируемой водопроводной системы;
  • монтаж новых труб.

Подготовительные операции

Работы по разводке труб начинаются с подготовительных процедур, проводимых в соответствии с приведённой выше разбивкой по этапам.

Составление схемы водопровода

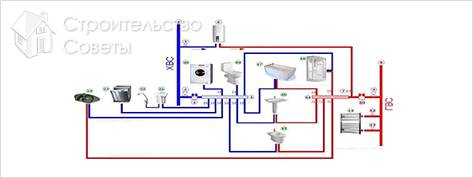

Составление схемы

Прежде всего, вам необходимо подготовить эскиз, на котором будут указаны места размещения сантехнического оборудования, а также прорисована подробная схема коммуникаций, используемых для подвода воды.

На этапе составления схемы следует выбрать наиболее подходящий для вас вид разводки, которая может быть выполнена путём организации общего коллектора или же последовательным способом (с использованием тройников).

Организация коллектора заметно упрощает эксплуатацию всей системы в целом, поскольку позволяет оперативно перекрывать подачу воды сразу на все подключённые к коллектору потребители.

С другой стороны при последовательном способе разводки вам потребуется минимум материала, а число трубных соединений заметно сократится.

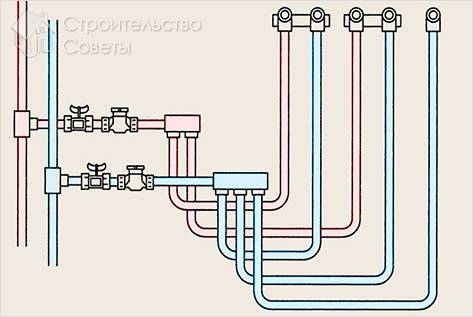

Коллекторная схема

Несмотря на свою надёжность, простоту и сравнительную дешевизну, этот способ не может быть применён, если у вас имеется большое количество точек водозабора. Кроме того, при разводке с использованием тройников оперативное перекрытие воды возможно лишь непосредственно перед её потребителем.

Также желательно, чтобы в схеме была предусмотрена возможность присоединения других потребителей (купленной посудомоечной машины, например), для чего в ней необходимо «зарезервировать» несколько отводов.

Выбор материалов

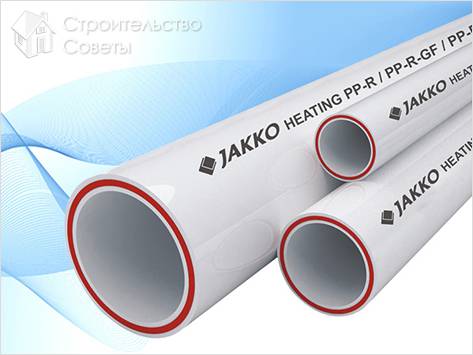

Выбор материалов

В настоящее время при обустройстве домашних водопроводных сетей вместо традиционных стальных труб всё чаще используются их пластиковые и металлопластиковые аналоги. Они характеризуются рядом несомненных преимуществ, заключающихся в следующем:

  • высокая степень антикоррозийной защиты;
  • низкий уровень теплопроводности;
  • лёгкость монтажа и долговечность;
  • приемлемая цена.

Наиболее удобными для сборки домашней водопроводной сети считаются стандартные пластиковые (полипропиленовые или полиэтиленовые) трубы, обладающие всеми указанными выше преимуществами.

Для работы с пластиком вам потребуется специальное приспособление (так называемый сварочный «паяльник»).

Способы прокладки труб

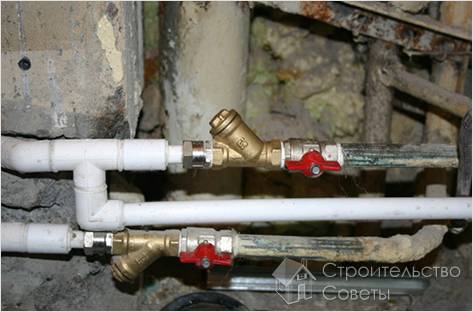

Способы прокладки труб

Разводка труб в ванной выполняется обычно одним из перечисленных ниже способом:

  • открытая проводка;
  • прокладка коммуникаций, «скрытых» в стенах;
  • прокладка комбинированного типа.

Первый из этих вариантов используется, как правило, в тех случаях, когда скрыть трубы в стенах не удаётся. Тем не менее, он обладает определёнными преимуществами, обеспечивая свободный доступ при необходимости замены, ремонта или текущего обслуживания.

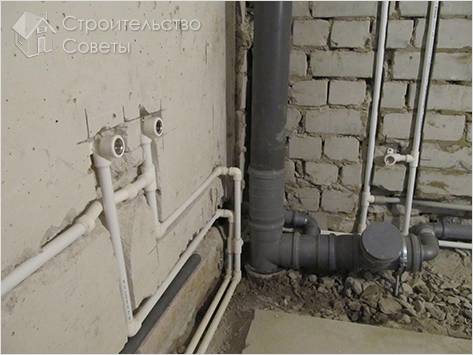

Способ организации разводки

Так называемая скрытая прокладка труб позволяет «облагородить» интерьеры ванной комнаты и исключает случаи непреднамеренного повреждения трубопровода. С другой стороны этот вариант прокладки отличается высокой трудоемкостью, поскольку предполагает обязательное штробление стен (пробивку неглубокой канавки) с последующим выравниванием. Следует также учитывать то обстоятельство, что скрытый трубопровод должен размещаться в специальной обсадной (гофрированной) трубе, что заметно повышает стоимость монтажа. Кроме того, этот способ прокладки трубопровода не всегда приемлем из-за нормативных ограничений, накладываемых на толщину несущих стен.

При комбинированном способе прокладки трубопроводы обычно закрываются специально подготовленными для этих целей декоративными коробами или же размещаются под слоем используемого при отделке стен материала.

Разводка канализации

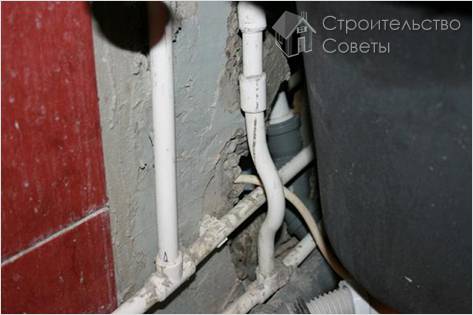

Разводка канализации

При самостоятельной прокладке канализации вам необходимо будет придерживаться следующих ограничений:

  • строгое соблюдение нормируемого ГОСТом уклона;
  • недопустимость в разводке угловых стыков в 90 градусов;
  • наличие ревизий (точек прочистки), используемых для устранения засоров;
  • для подводки к унитазам выбираются изделия в 100 мм, в то время как для ванн и моек могут использоваться 50 миллиметровые заготовки;
  • сливные трубы, размещаемые в раструбе стока, должны устанавливаться с некоторым зазором от места стыка (около 10 см).

В заключении следует отметить, что разводка труб в ванной относится к разряду специальных работ повышенной сложности, которые требуют особого подхода к качеству своего исполнения. Помимо этого, использование непроверенных материалов сомнительного производства (не имеющих сертификата качества) чревато непредсказуемыми последствиями, связанными со знакомыми всем случаями затопления своих и чужих помещений. В том случае, если вы не совсем уверены в своих силах – эти работы лучше всего передоверить специалистам.

Видео

Предлагаем вашему вниманию видеоматериал, который наглядно продемонстрирует процесс разводки труб в санузле.

А в этом ролике показан пример разводки труб.
