Как соединить чугунные трубы с пластиковыми

Большинству владельцев собственного жилья не раз приходилось сталкиваться с проблемой капитального ремонта или полной замены действующей канализационной системы. Именно этим объясняется наше желание более подробно ознакомить вас с тем, как соединять чугунные трубы с пластиковыми заготовками.

Необходимость в состыковке канализационных труб, изготовленных из разнородных материалов, возникает, как правило, в следующих ситуациях:

  • при возведении собственного жилья (при разводке внутренних магистралей и стыковке их с подводимыми к застройке сетями водоснабжения и канализации);
  • в случае проведения планового капитального ремонта с частичной заменой старых износившихся и проржавевших труб на современные изделия из полипропилена или металлопластика;
  • при установке или плановой замене приборов учёта расходуемой воды, когда сочленение чугунной задвижки с фрагментом полипропиленовой трубы может быть оформлено в виде фланцевого соединения.

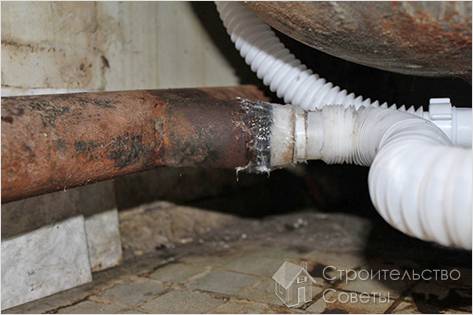

Соединение пластиковой и чугунной труб

Кроме того, объединение канализационных каналов из пластика и чугуна может производиться из соображений экономии, когда для подключения к уже установленному чугунному стояку используется разводка из пластиковых труб. К этому же разряду работ может быть отнесено и наращивание действующего чугунного трубопровода.

Подготовительные работы

В первую очередь вам следует чётко определиться с тем, где именно вы будете проводить замену труб (с последующей их состыковкой) и выбрать нужные заготовки. Для соединения с канализационными чугунными трубами вам потребуются заготовки на 50 мм, а при работе со стояком – заготовки труб с рабочим диаметром до 110 мм.

Ключи для соединения труб

Для успешного проведения стыковочных работ вам нужно будет приготовить следующие материалы и подручные инструменты:

  • пластиковые трубные заготовки требуемого типоразмера;
  • молоток с деревянной или резиновой насадкой;
  • специальный инструмент для нарезки заготовок («болгарка» или ножовка по металлу);
  • ключи разводные;
  • лента тефлоновая или пакля;
  • готовые переходники, с помощью которых вы сможете оформить требуемое соединение.

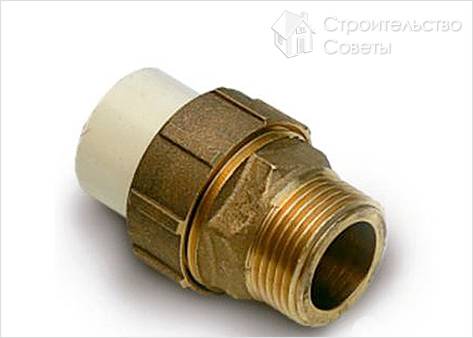

Переходник для труб

Что касается стыковочных элементов, используемых для соединения труб из разнородных материалов, то их выбор в настоящее время достаточно велик. При подборе подходящего варианта стыковки вы можете воспользоваться имеющимися в продаже переходными элементами нужного вам вида (муфтами, фитингами и т.п.).

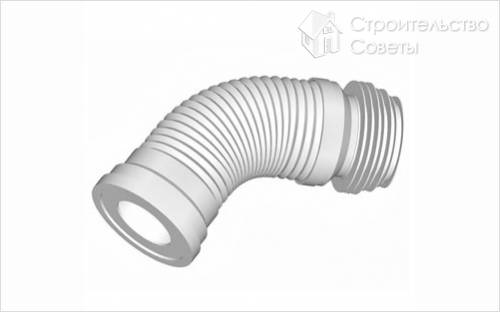

Переходник гофрированный

Кроме того, в любом специализированном магазине вы сможете приобрести подходящие по размеру и конфигурации манжеты и гофрированные переходники, а также специальные уплотнители, посредством которых требуемое соединение устанавливается в так называемом «эконом – варианте».

Те же, кто располагает достаточными средствами, могут воспользоваться фитингами со специальной защитой от ослабления резьбового соединения или же элементами, позволяющими производить одностороннюю опрессовку контакта.

Обустройство муфтового (фитингового) стыковочного соединения

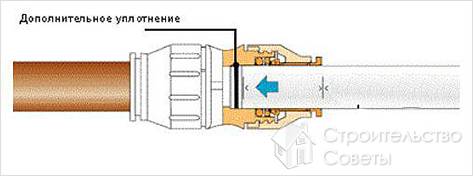

Обустройство фитингового соединения

Формирование муфтового или фитингового соединения чугунных и пластиковых участков канализации производится, как правило, по следующей схеме:

  • В первую очередь вам необходимо будет демонтировать старую муфту чугунного слива (или же полностью вырезать при помощи «болгарки» весь заменяемый участок трубопровода).
  • Затем на стыкуемом участке пластиковой трубы известными способами нарезается внешняя резьба.
  • После этого очищенная от грязи резьба уплотняется с помощью ленты ФУМ и смазывается силиконом, после чего на неё вручную навёртывается подготовленный заранее фитинг.

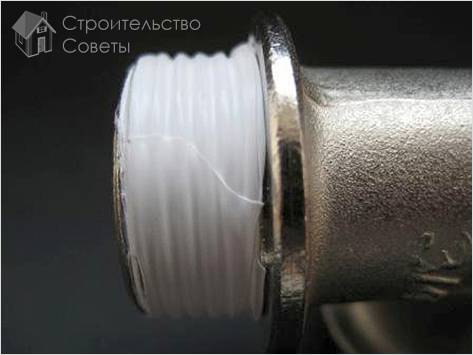

Уплотнение лентой фум

Окончательную затяжку фитингового соединения лучше всего производить по окончании монтажа всего соединительного узла (при контрольной проверке трубопровода на наличие протечек).

  • С обратной стороны муфтового переходника формируется типовое раструбное соединение.

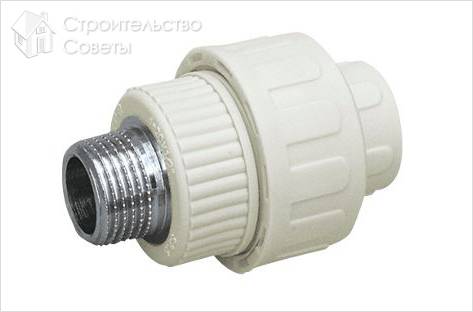

Разъемная муфта

При монтаже стыковочных или переходных узлов в отопительных сетях (или в сетях горячего водоснабжения) необходимо использовать специальные переходные муфты, в комплект которых входят также и уплотнительные кольца. В качестве варианта подобного соединения могут использоваться специальные разъемные латунные муфты с вкладкой из ПВХ.

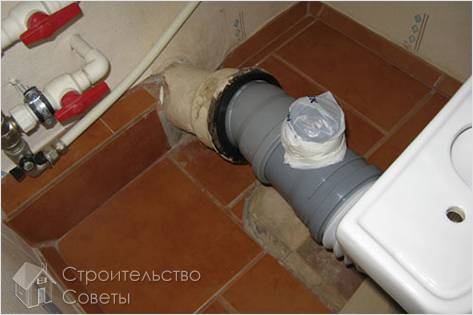

Формирование соединения с чугунным раструбом

Упрощённый вариант стыковки пластиковых трубных заготовок с чугунной горловиной (раструбом) предполагает использование резиновых манжет и гофрированных переходных элементов в сочетании со специальными приёмами уплотнения места их соединения.

При его реализации манжета или гофрированная трубка просто натягивается на раструб, а получившийся при этом зазор заполняется специальным расширяющимся цементным раствором или же просмолённой прядью.

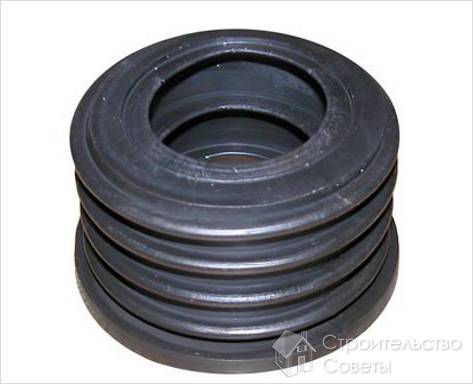

Манжета для раструба

Поверхность пластиковой ответной заготовки по всей длине формируемого контакта после её очистки растворителем обрабатывается специальным клеем и обсыпается мелким песком. Лишь после такой подготовки на неё можно будет натянуть стыковочную манжету или гофрированный переходник.

Специалисты с большим опытом сантехнических работ советуют вам не экономить на материалах. Они считают, что использование цемента для сочленения пластиковых фрагментов трубопровода с чугунным раструбом, может рассматриваться как вынужденная мера, не рассчитанная на длительную эксплуатацию всей системы.

Объясняют они это следующими причинами:

  • Так как соединение чугунных труб с пластиковыми заготовками в случае применения указанного приёма не гарантирует их жёсткой фиксации, то из-за неизбежных деформаций соединительный узел будет работать в режиме постоянных нагрузок и начнёт со временем разрушаться.
  • Кроме того, не следует забывать и про эффект теплового расширения изделий из пластиковых материалов, также приводящий к постепенному разрушению установленного вами соединения.

Видео

Предлагаем вам посмотреть, как можно выполнить подмотку резьбовых соединений. Эта информация обязательно пригодится вам в работе.
