Как правильно проложить канализацию

Многие считают, что работы по прокладке канализации выполнить очень просто, так как система является самотечной. На практике же существуют довольно многочисленные нюансы. О том, как правильно проложить канализацию, чтобы она работала без проблем долгое время, будет рассказано в этой статье. Система автономной канализации включает в себя внутреннюю и внешнюю канализацию.

Внутренняя

Систему внутренней канализации надо монтировать после того, как будет проложена внешняя канализация. Перед началом работы надо нарисовать схему прокладки сети. После чего пробиваются необходимые отверстия в перекрытиях и стенах, штробы и ниши. Участки стен, где планируется открытая прокладка труб, надо оштукатурить и нанести в этих местах отметку чистого пола. Затем прямо на стенах нанести линии прохождения труб. Это позволит более удобно провести необходимые замеры, а затем и проложить трубы.

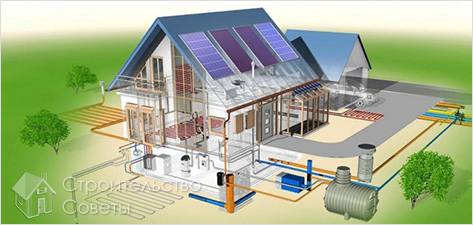

Схема канализации дома

Как правило, для прокладки канализации применяют трубную разводку из полипропиленовых труб, а стояки монтируются из труб ПВХ. Трубы, используемые для устройства внутренней канализации, имеют серую окраску. Стояки и отводы от унитазов выполняются из труб диаметром 100 мм.Отводящие трубопроводы от моек, раковин и ванн выполняются из труб диаметром 50 мм.

Полипропиленовые трубы для канализации

Монтажные работы правильно начинать с выпуска, затем снизу вверх собирается стояк и от крестовин стояка монтируются отводящие трубопроводы. В месте прохождения через отверстия в перекрытиях или стенах трубы обворачиваются тремя слоями рубероида, после чего отверстия заделываются цементным раствором.

На горизонтальных участках трубы монтируются с небольшим уклоном (3–7мм на п. м.) в сторону стояков. Уклон можно контролировать с помощью цилиндрического уровня.

Присоединение сантехнических приборов и изменение направления трубопроводов осуществляется с помощью фасонных элементов (тройников, крестовин и отводов). На одной высоте подсоединять трубы к стояку с двух сторон можно только с применением косых крестовин. Не допускается прокладка сетей канализации в стенах, под потолком и полом жилых помещений.

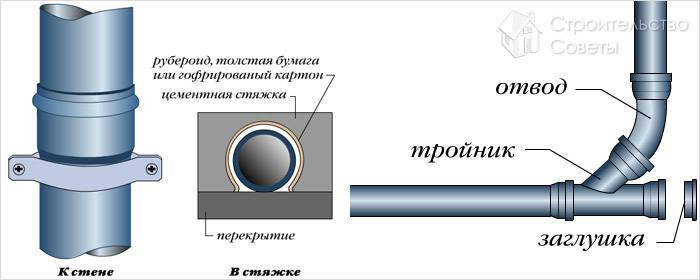

Схема крепления труб

Крепление труб канализации осуществляется с использованием специальных хомутиков, правильно это делать через каждые 50–100 см. Для крепления стояков достаточно двух хомутов на каждый этаж. Подготовив место подсоединения трубы к стояку можно обрезать её по нужному размеру. Срез нужно делать ровным и строго перпендикулярным нашей трубе. Место среза необходимо тщательно зачистить от заусениц и неровностей.

Соединение будет более качественным при смазывании мест соединений специальным сантехническим герметиком, это также облегчит и сам монтаж. Надо стремиться собрать максимальное количество частей труб и фитингов на полу, после чего собранную конструкцию закрепить на стене.

Самыми проблемными местами трубопроводом являются стыки. Для обеспечения герметичности стыков применяются резиновые кольца. Такие кольца компенсируют осевое несовпадение соединяемых частей. Для исключения повреждения колец при монтаже необходимо на конце трубы в месте стыковки сделать фаску и смазать этот конец силиконовой смазкой или глицерином. Недопустимо применять в качестве смазки масла.

Работы по устройству канализации

Чтобы не допустить деформации труб в процессе эксплуатации, при монтаже раструбного соединения с резиновым кольцом между торцом гладкого конца трубы и основанием раструба оставляется 10 мм зазор.

Для недопущения проникновения запахов из канализации в помещения необходимо сделать вытяжку. В малоэтажных домах для этого основной стояк выводится примерно на 40 см выше кровли дома. Если стояков в доме несколько, то на чердаке их объединяют одной трубой. Иногда возникает необходимость выполнить стояк без вытяжки.

В зданиях, которые имеют больше чем два этажа (если там нет бассейна, и большого количества туалетов), есть вероятность того, что сбрасываемые воды могут создать существенное разрежение в основной трубе, и сорвать создавшимся вакуумом гидрозатворы оборудования, при этом осушая сифоны. В таком случае препятствий для запаха из канализации не остается. Поэтому при монтаже новой канализационной системы нужно позаботиться о фановой трубе, обеспечив ее прохождение через отапливаемые помещения. Заканчиваться она должна на крыше (а не на чердаке) – так будет создаваться вентиляционная тяга.

На уровне самых верхних приборов стояк должен оканчиваться прочисткой, при этом подводящие трубы должны быть большего диаметра. Закончив монтаж системы, нужно испытать её герметичность, после чего заделать цементным раствором проделанные ранее штробы и ниши.

Иногда возможна ситуация когда без больших дополнительных затрат не получается отвести самотёком бытовые стоки в стояк (приборы расположены далеко от стояка или на одной линии с ним, также если невозможно обеспечить необходимый уклон отводящего трубопровода), тогда возникает необходимость в монтаже напорной системы канализации с использованием насосных канализационных установок.

Внешняя

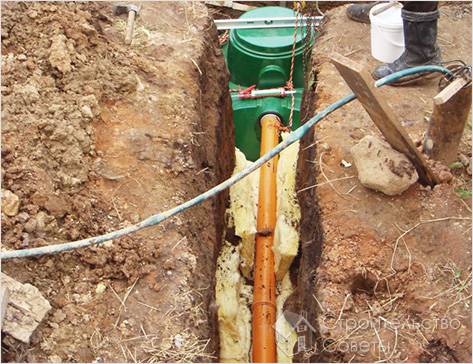

Внешняя канализация

На первом этапе производятся земляные работы: выкапываются септик, дренажный колодец и траншея под трубопровод. Трубы лучше всего применить ПВХ, но можно применить и асбестоцементные, керамические, чугунные или стальные. При использовании полипропиленовых труб их помещают в короб. Трубы ПВХ для наружных сетей оранжевого цвета.

Лучше всего, когда глубина траншеи делается на 10 см ниже сезонного промерзания грунтов (в центральных районах России 1,5м), ширина 0,6 м. Дно траншеи выравнивается, оно не должно иметь промёрзшие включения грунтов или выступающие твёрдые комья. Перед тем, как проложить трубы канализации, следует сделать подушку из песка высотой в 10 см (не уплотнять ее).

Если нет возможности проложить трубу ниже уровня промерзания грунта, то глубина заложения наружных канализационных сетей принимается исходя из опыта эксплуатации в вашем регионе.

Для обеспечения самотёчного стока должен быть соблюден уклон в 2 см на п. м. трубопровода. Уклон контролируется гидравлическим или цилиндрическим уровнем, удобно также использовать нивелир.

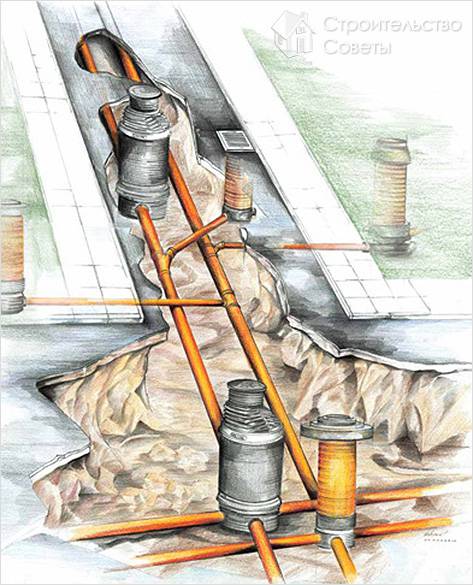

Схема наружной канализации

Наиболее часто применяется диаметр труб ПВХ 110 мм. В подготовленной траншее раструбом против уклона раскладываются трубы. Правильно начинать прокладку труб канализации от фундамента дома, наружная труба надевается раструбом на гладкий конец выходящей из дома трубы, смазанный силиконовой смазкой и снабженный резиновым кольцом. Аналогично производится монтаж всего трубопровода. Для удобства монтажа в местах стыков в песчаной подушке делаются небольшие приямки. Расстояние от трубы до стенки траншеи не должно быть меньше 20 см. Соединение труб производится до упора.

Для изменения направления трубопровода применяются плавные отводы, при длине трассы свыше 15 м на каждом таком повороте требуется наличие ревизии. При невозможности укладки труб на требуемой глубине, например при входе в дом, трубы утепляются. Хорошим и удобным для монтажа утеплителем является вспененный полиэтилен, надеваемый на трубы. Трубы канализации вводится в септик через впаянный в септик патрубок серого цвета.

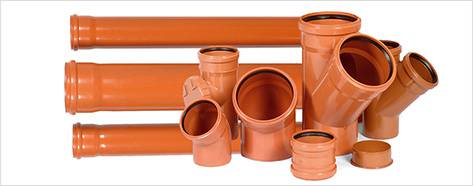

Трубы для внешней канализации

После окончания работ по прокладке трубопровода траншея засыпается песком примерно на 30 см, места стыков не засыпаются. Вся система проверяется на герметичность, после чего происходит полная засыпка траншеи. Слой песка непосредственно над трубами не уплотняется. Поверх песка насыпается ранее вынутый из траншеи грунт. Насыпка производится с горкой в расчете на сезонную просадку грунта.

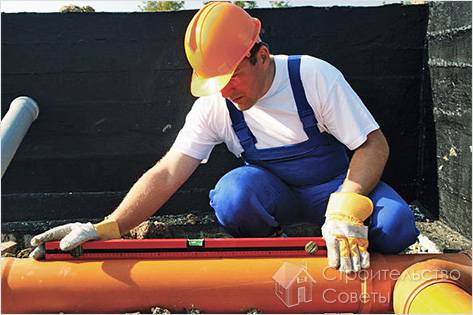

Монтаж канализации

Септик лучше всего выполнить в виде двух камер из железобетонных колец заводского изготовления, соединенных между собой переливной трубой.

Даже если вы решили для прокладки канализационных сетей заключить договор со специализированной организацией, то всё равно необходим ваш личный контроль над ведением работ. Чтобы разговаривать с профессионалами на одном языке, необходимо представлять, как правильно проложить канализацию.

Комментарии

СОХРАНИТЬ
Последние комментарии
bgcon.ru
25.12.2015, 17:07

Глубина траншеи не должна быть ниже глубины промерзания. Если не верите, прочитайте СНИП и там написано, что глубина заложения наружных канализационных сетей принимается исходя из ОПЫТА ЭКСПЛУАТАЦИИ в данном регионе. Это одна из самых распространенных ошибок.

Геннадий
bgcon.ru
25.12.2015, 17:29

bgcon.ru! Спасибо за ваш комментарий. Мы уточнили в статье эту информацию.

ирина
25.07.2014, 06:34

Стояки без "вытяжки", то есть фановой трубы с прочисткой на уровне самых верхних приборов не устанавливают подобным образом. Данный способ не имеет разрешения со стороны существующих строительных норм и правил, и может привести к неприятностям при дальнейшей эксплуатации канализации, - клокотанию и выбросу канализационных газов и масс в санитарно-технический прибор (из-за перепада внутреннего давления при заглушенной прочистке). Также приведет к появлению канализационных запахов в помещении при открытой прочистке.

Геннадий Сташков
ирина
27.07.2014, 03:05

Ирина! Спасибо за то, что обратили на это внимание. Такие уточнения очень ценны! Ошибка будет исправлена.
