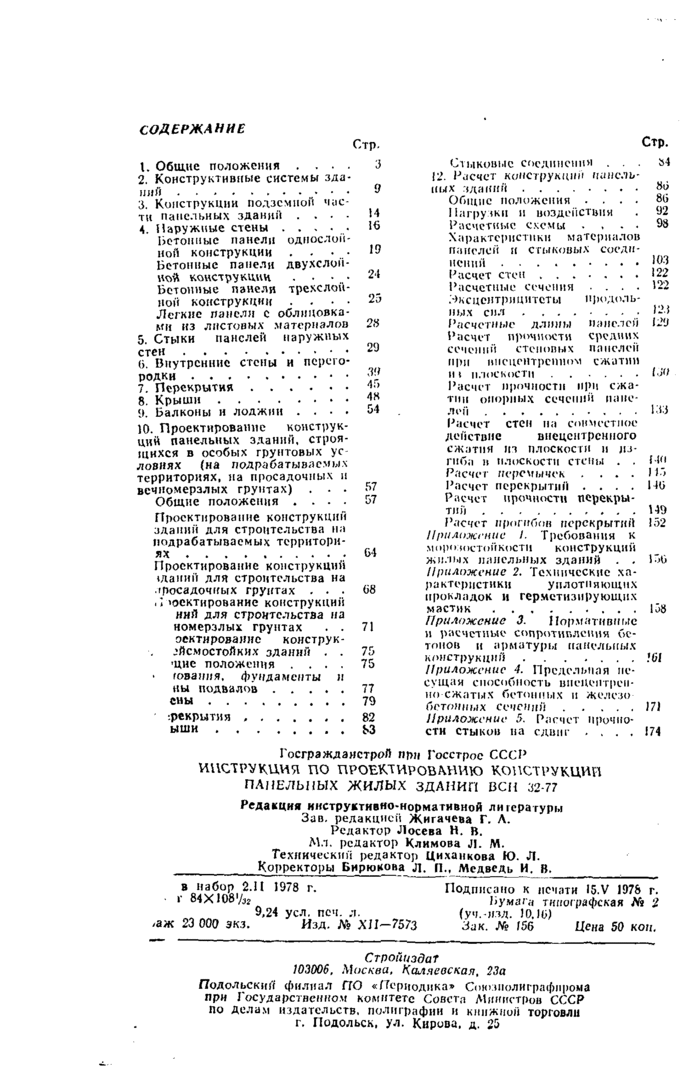

ВСН 32-77

Стр.

1.    Общие положения ….    3

2.    Конструктивные системы зда-

ниЛ……….. 9

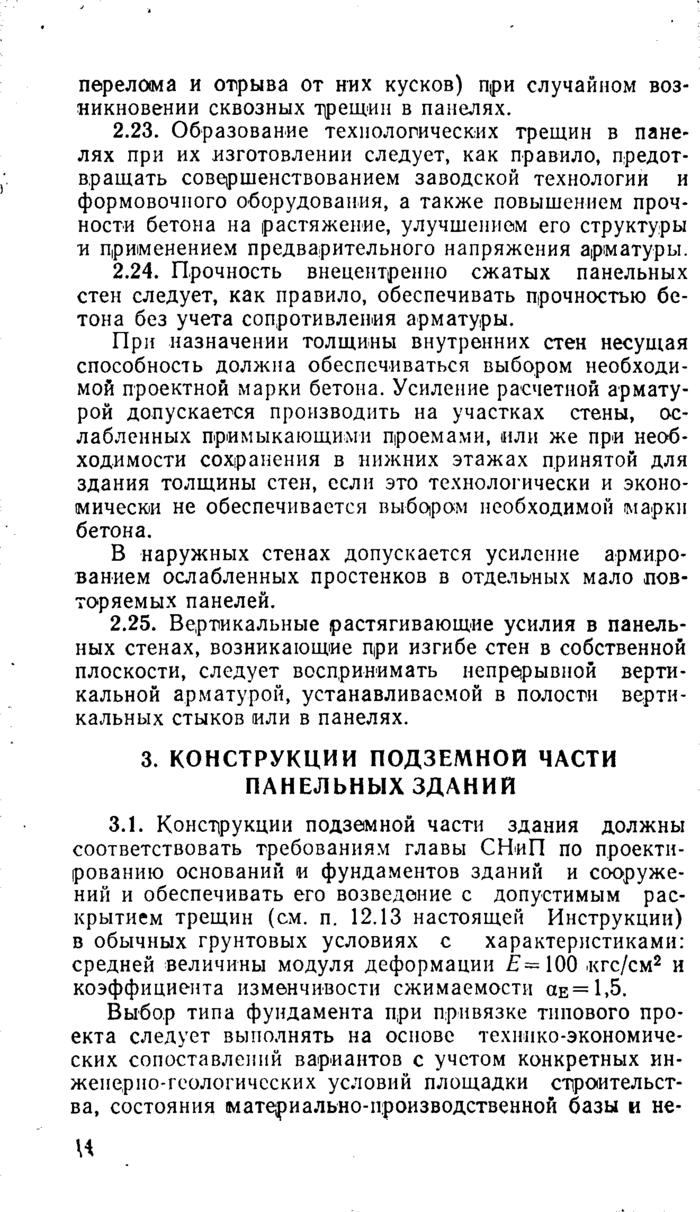

3.    Конструкции подземной части панельных зданий ….    14

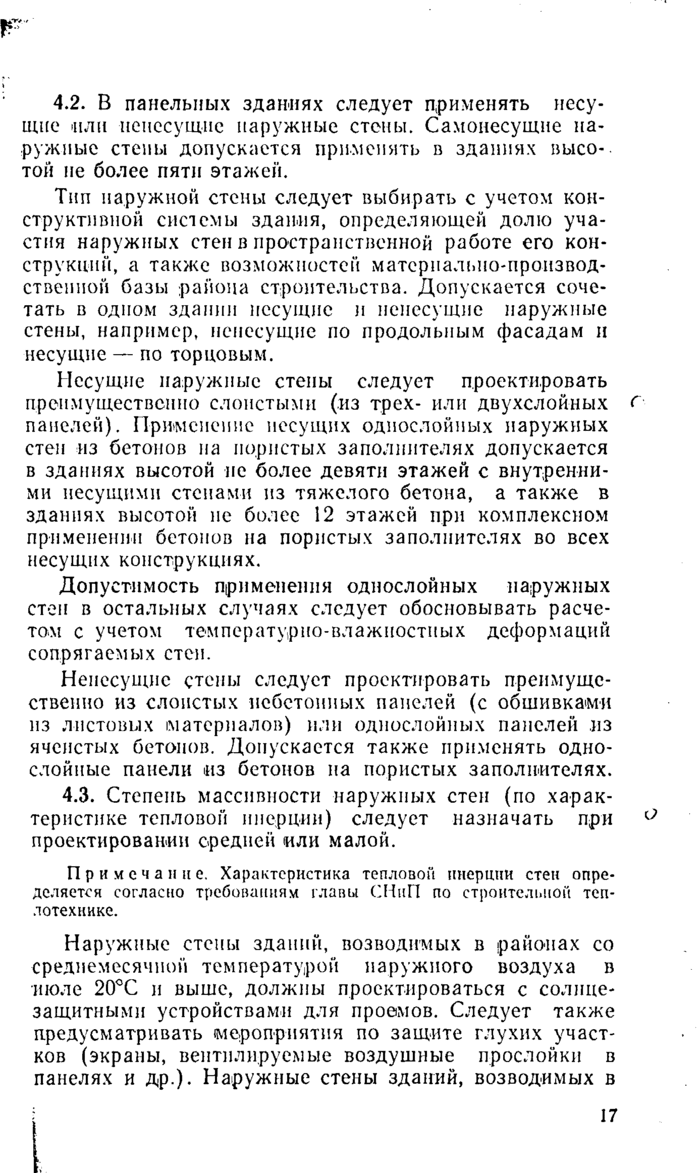

4.    Наружные стены…..16

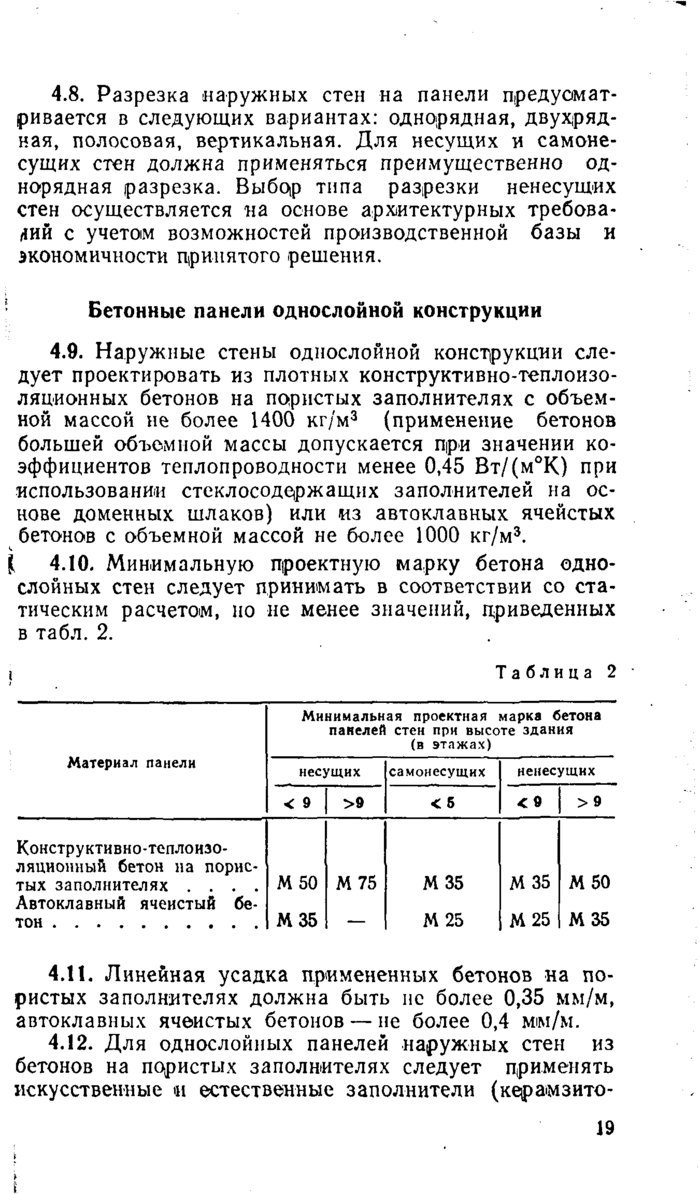

Бетонные панели однослойной конструкции ….    19

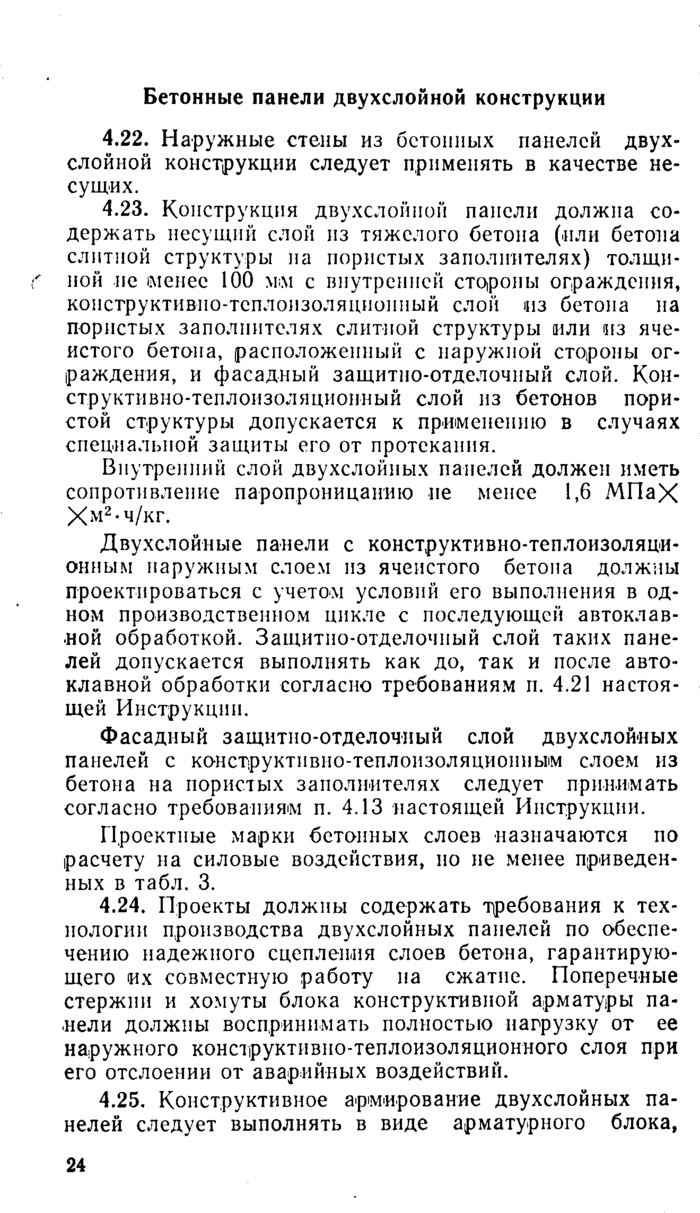

Бетонные панели двухслойной конструкции ….    24

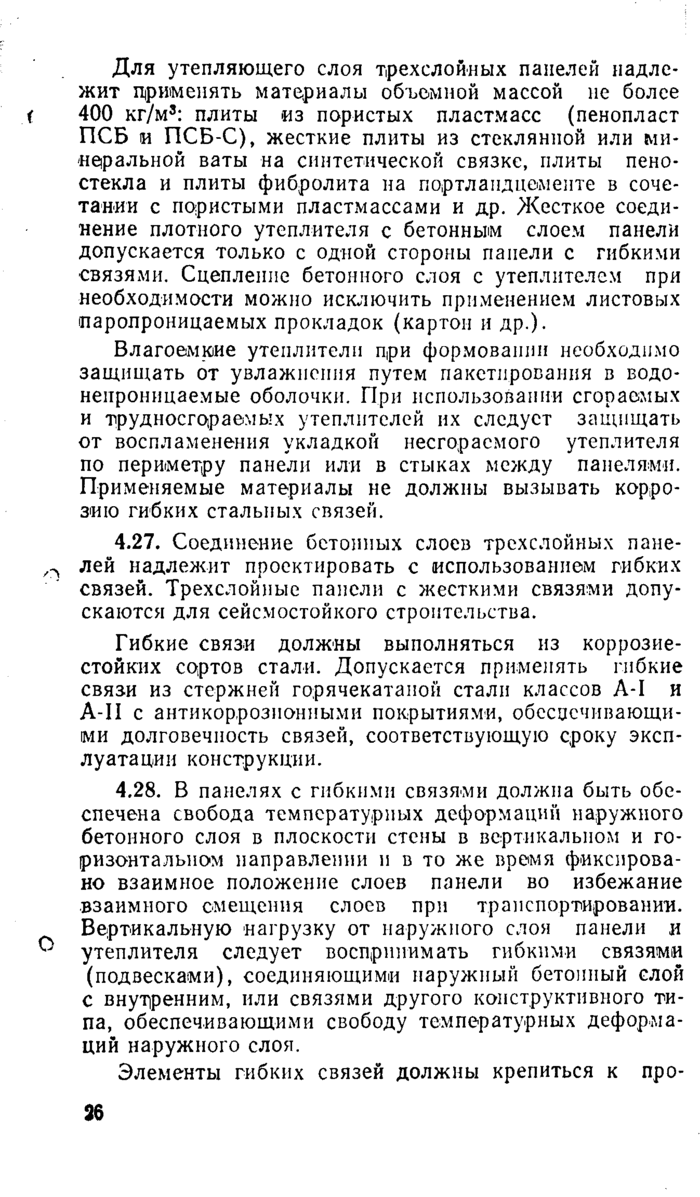

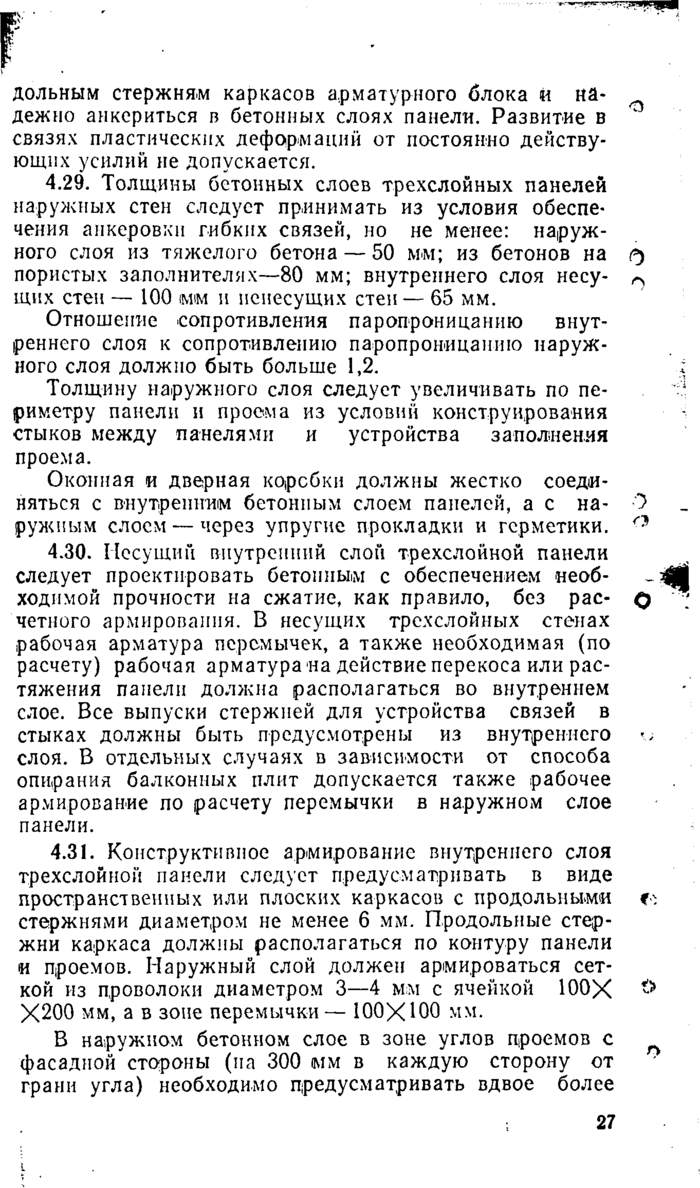

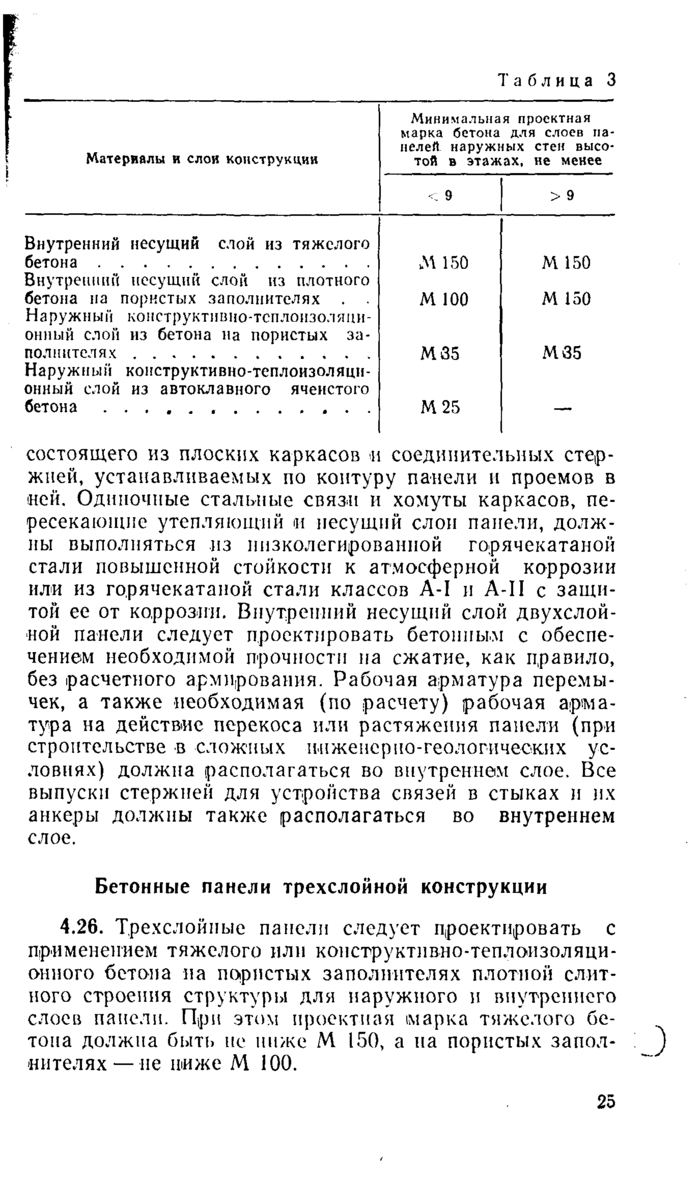

Бетонные панели трехслойной конструкции ….    25

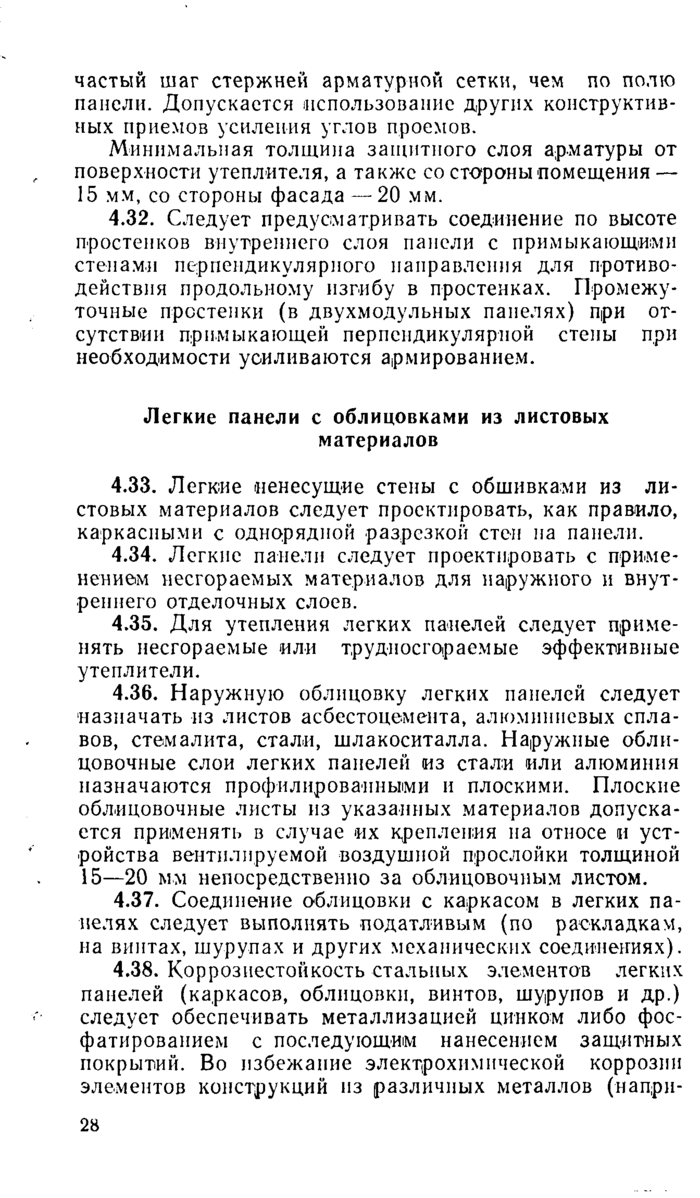

Легкие панели с облицовка-

ми из листовых материалов 28

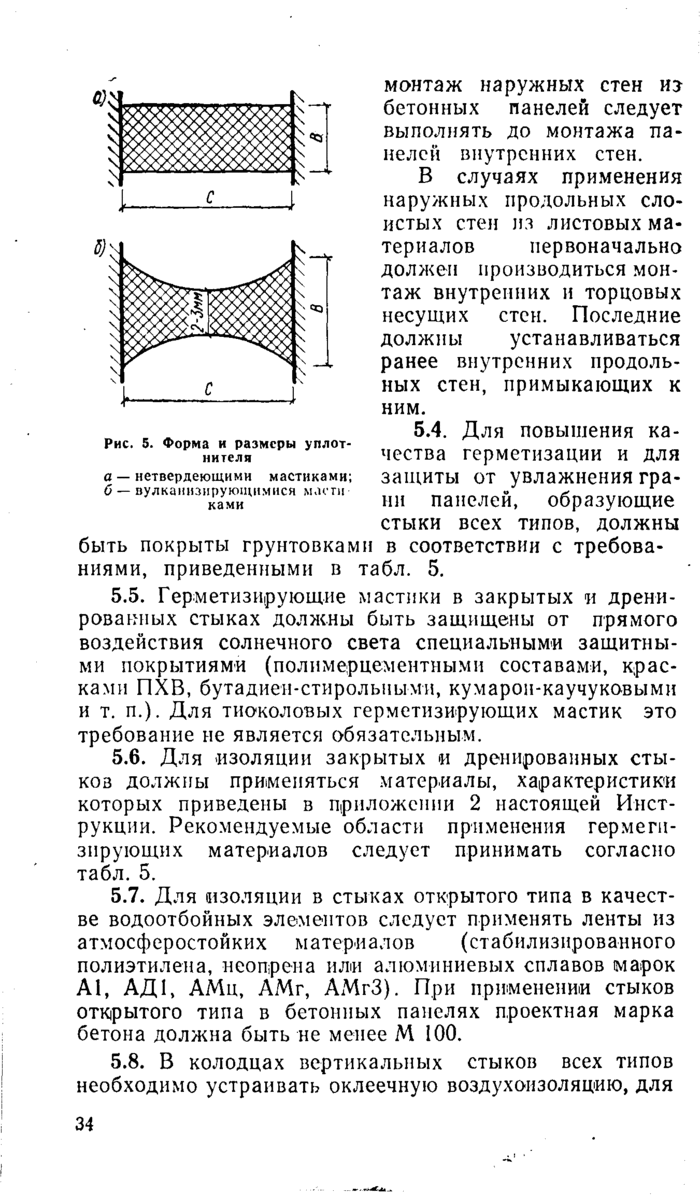

5.    Стыки панелей наружных

стен……….29

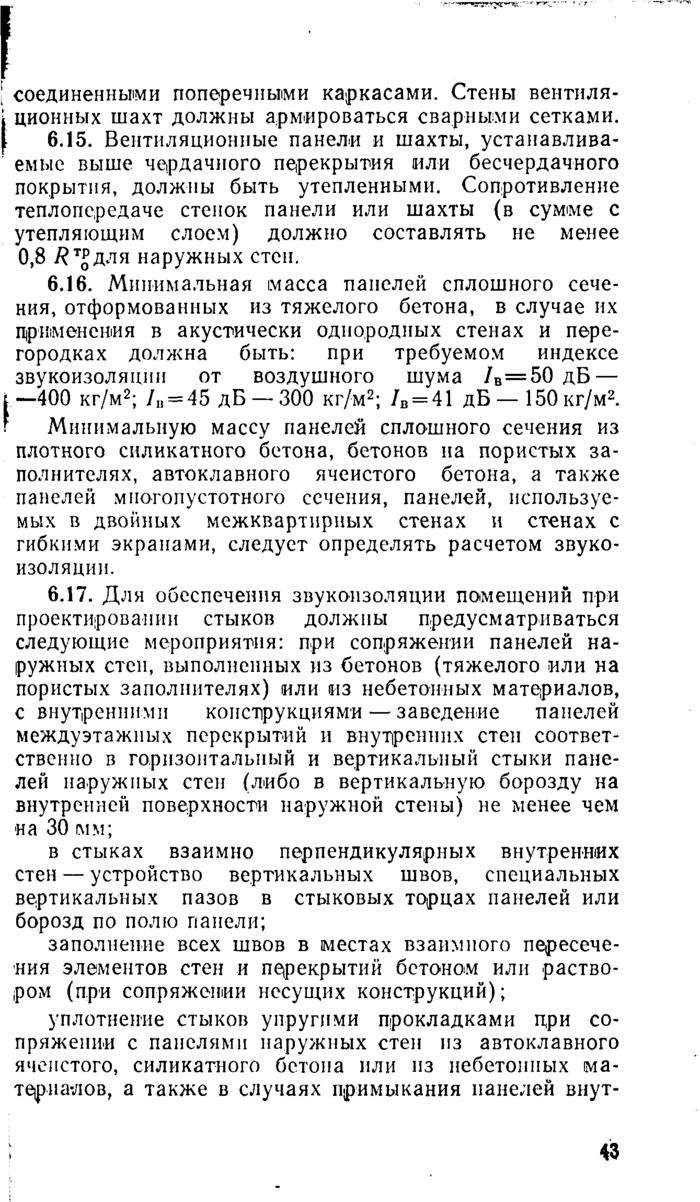

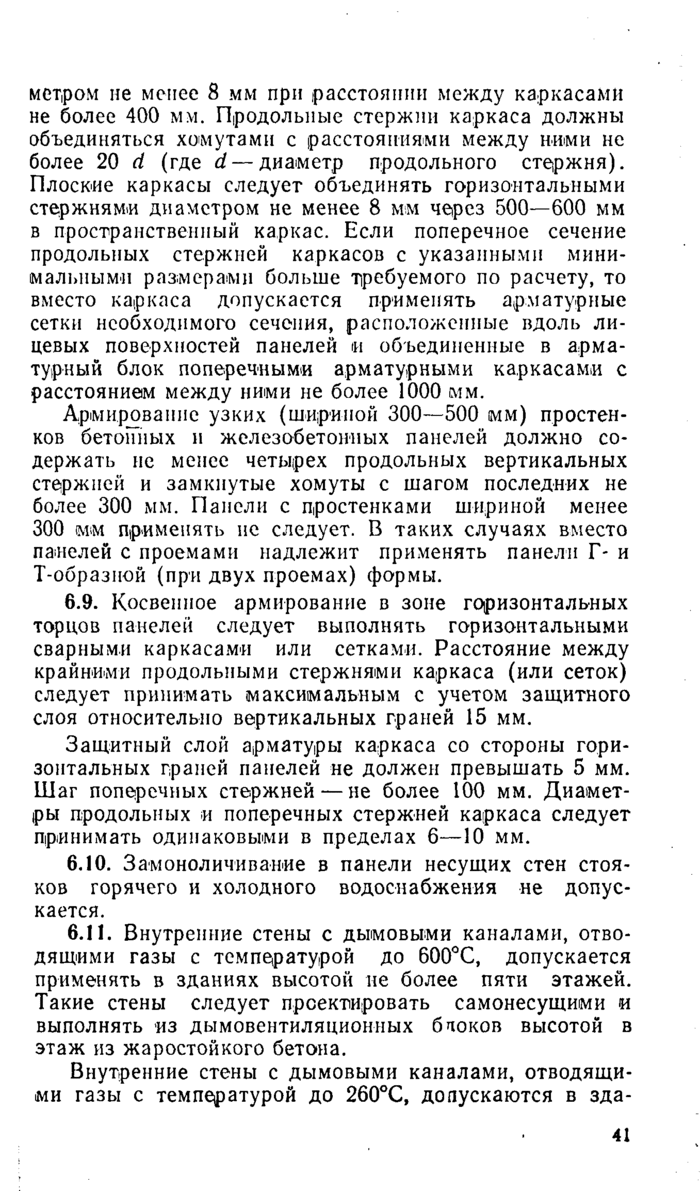

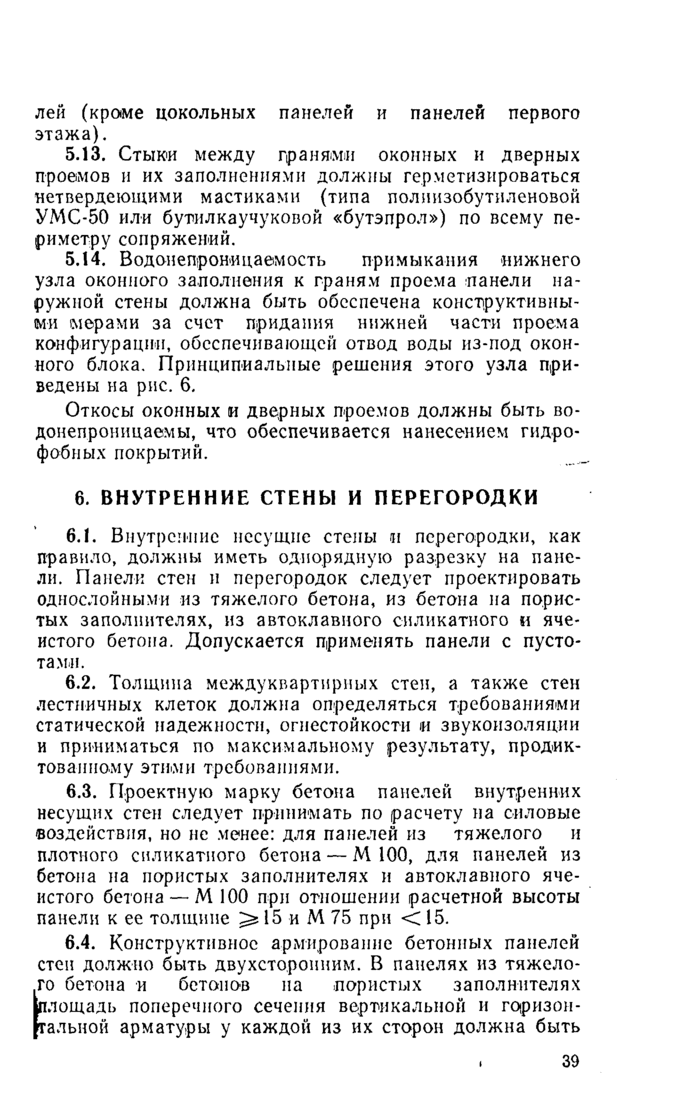

<». Внутренние стены и перегородки ..........99

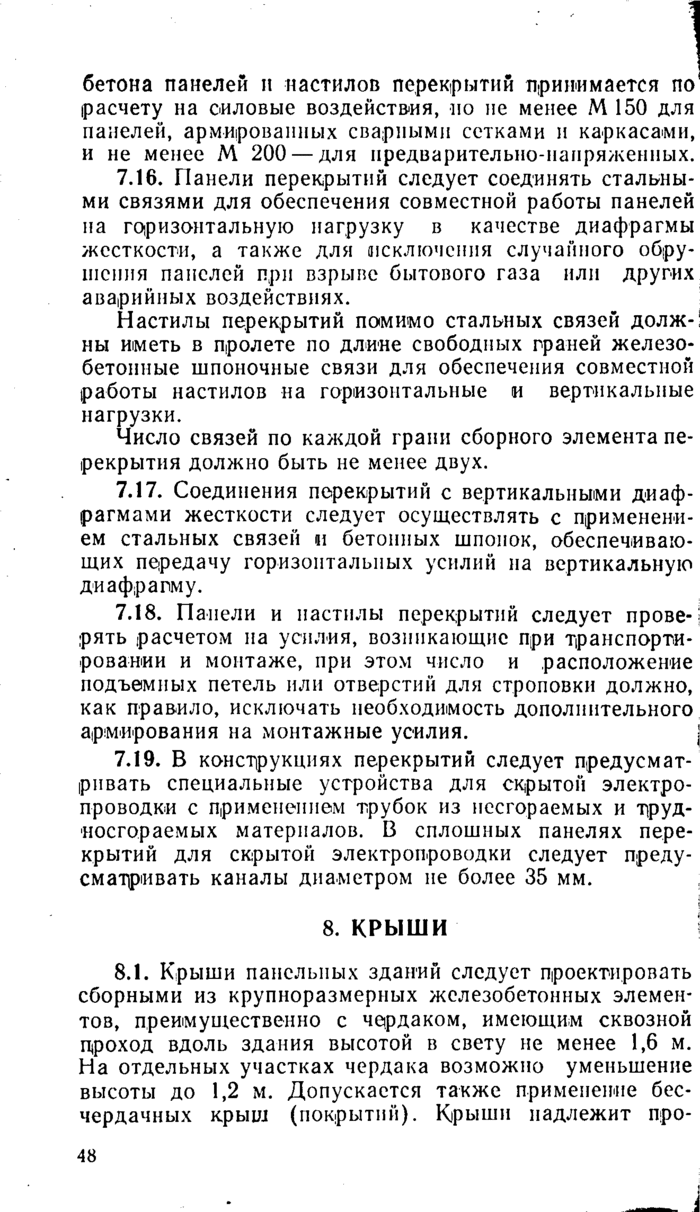

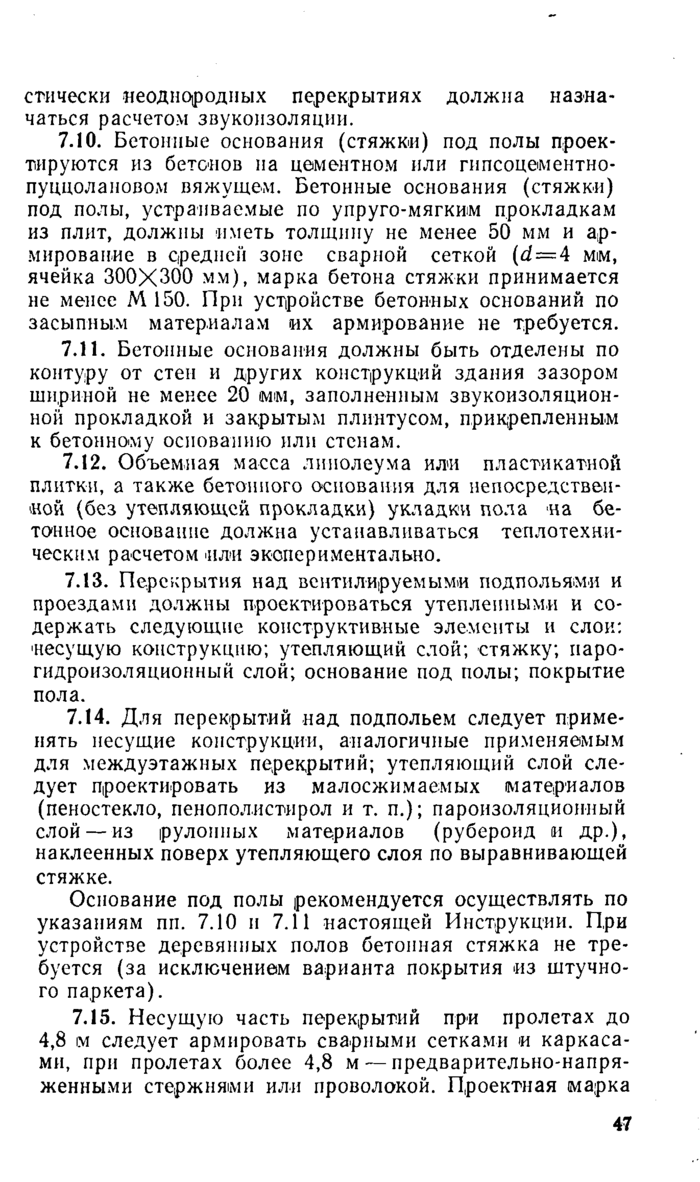

7.    Перекрытия……45

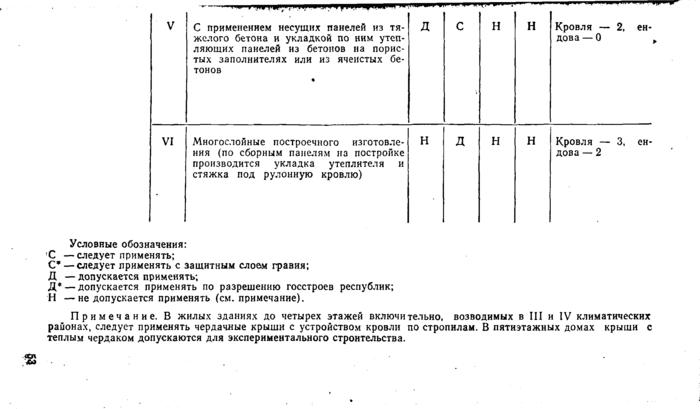

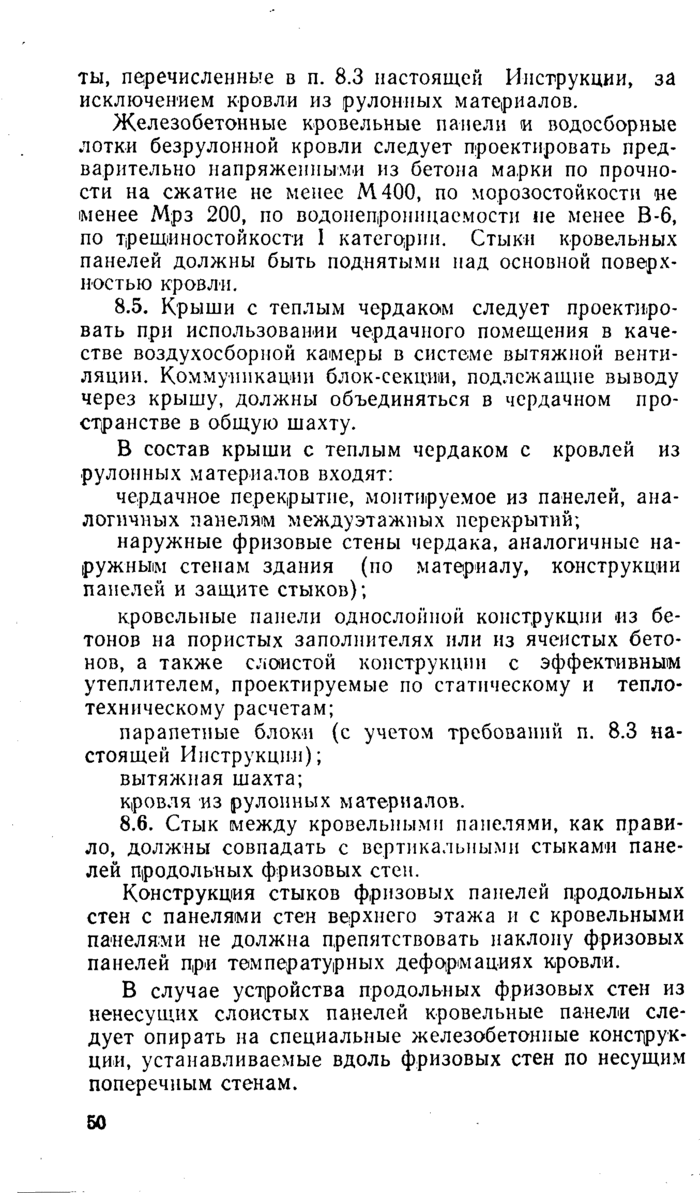

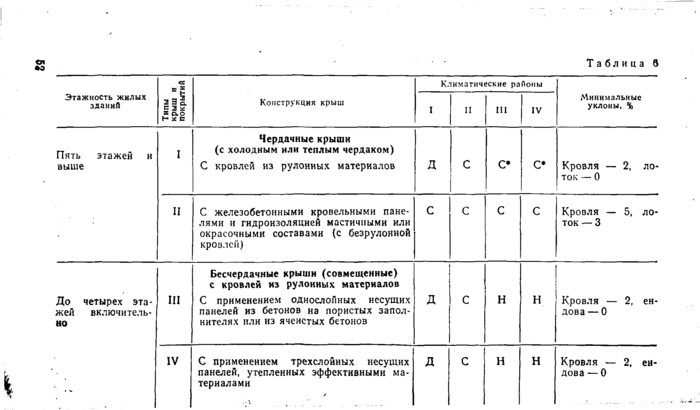

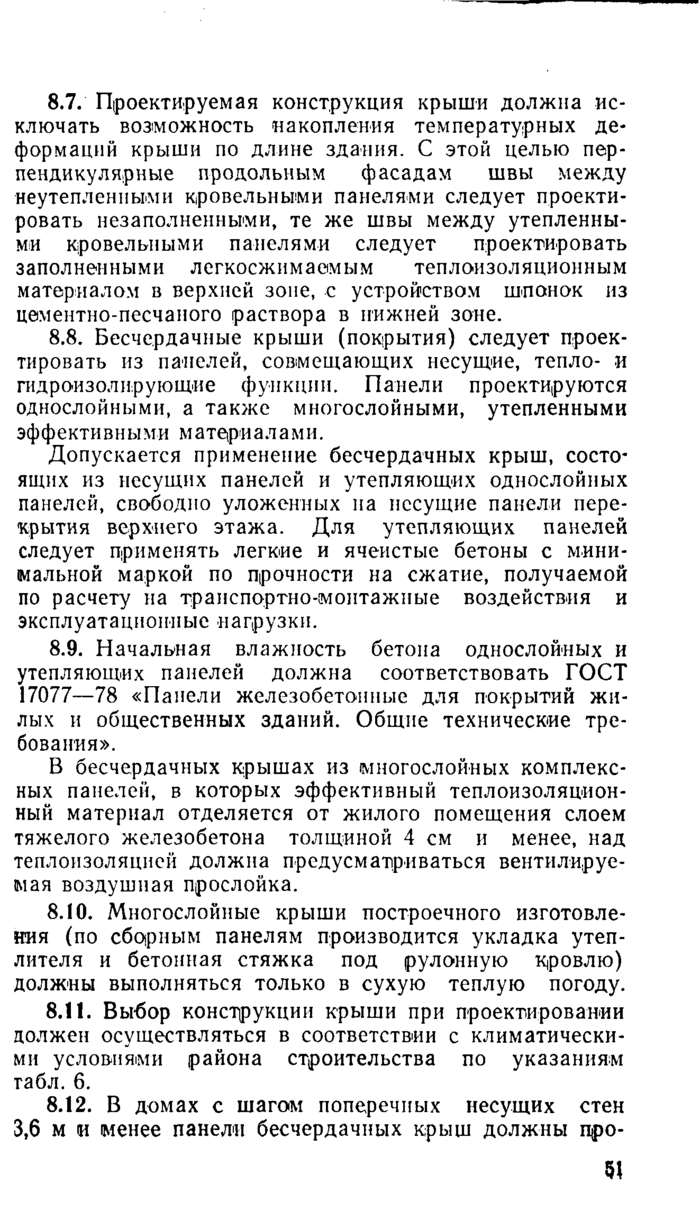

8.    Крыши……..4к

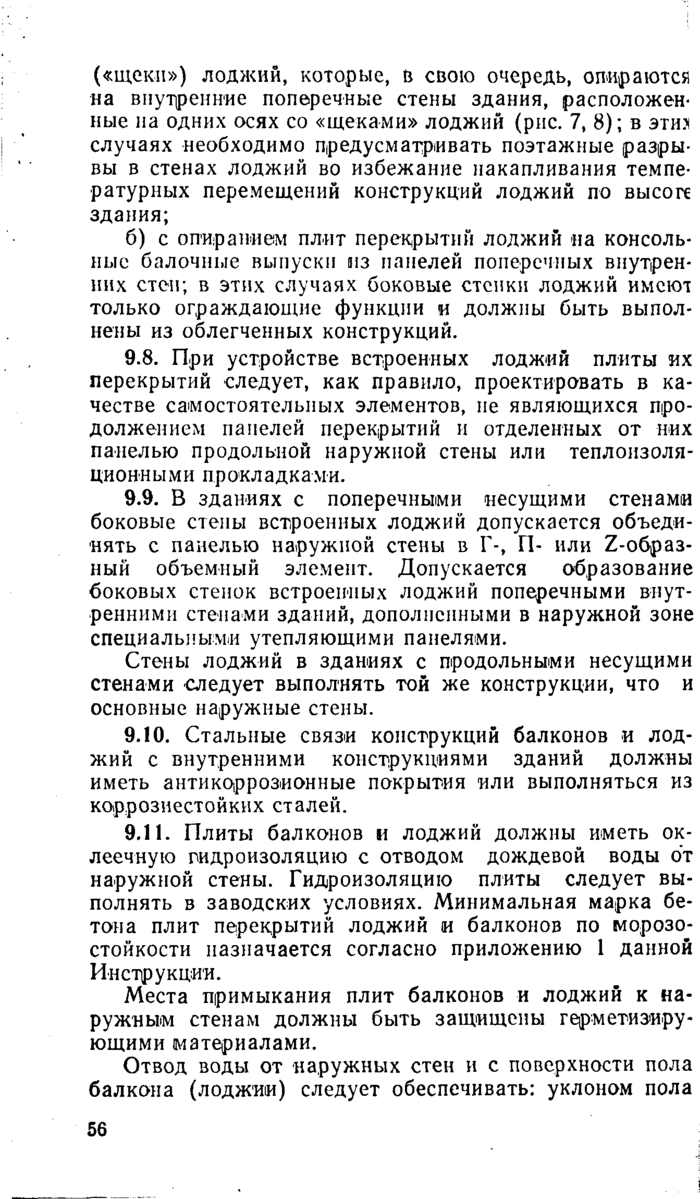

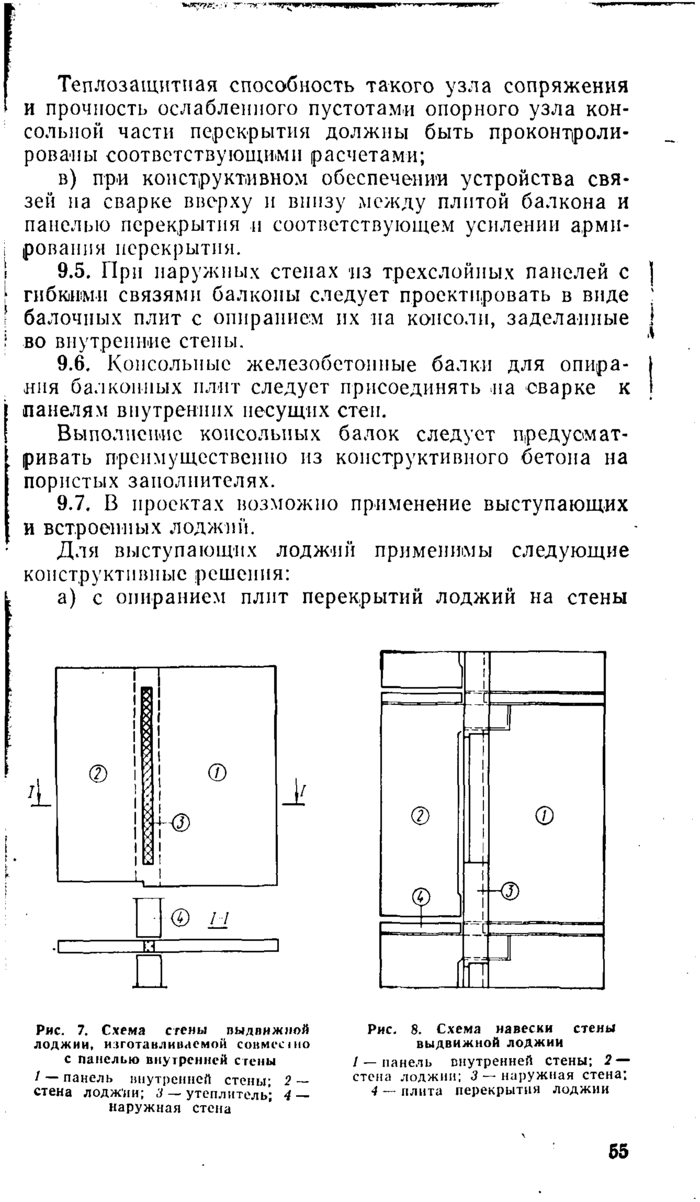

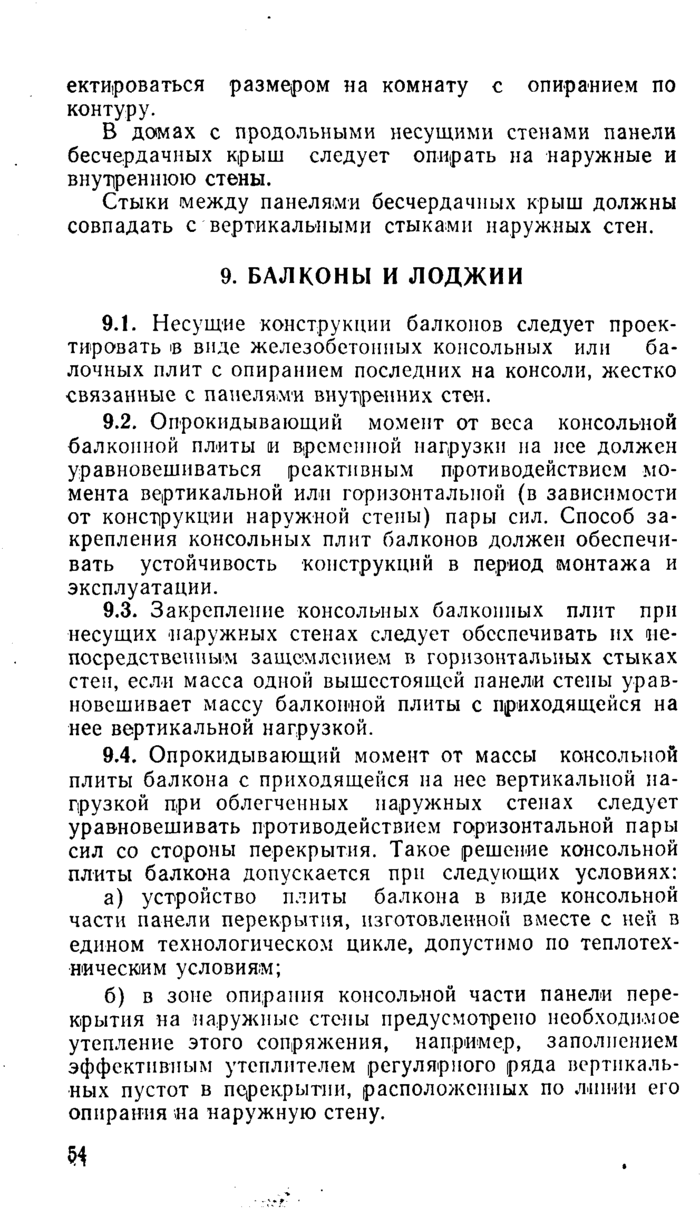

9.    Балконы и лоджии ….    54

10. Проектирование конструкций панельных зданий, строящихся в особых грунтовых ус ловиях (на подрабатываемых территориях, на просадочных и

вечномерзлых грунтах) . . .    57

Общие положения ….    57

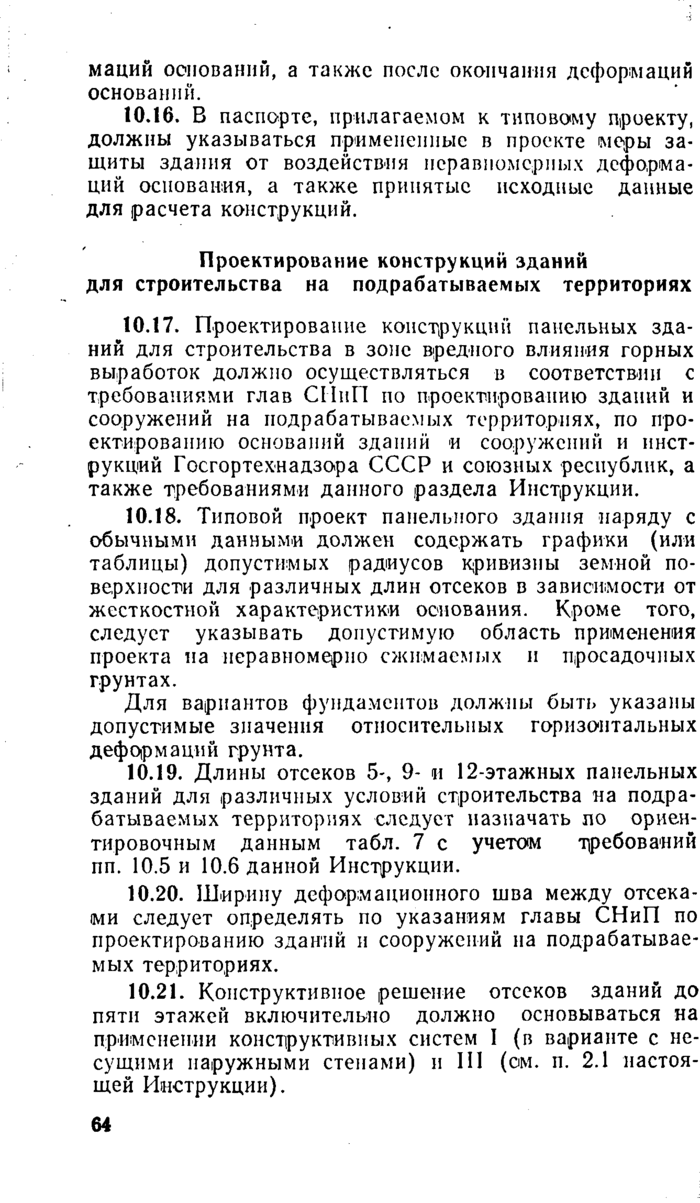

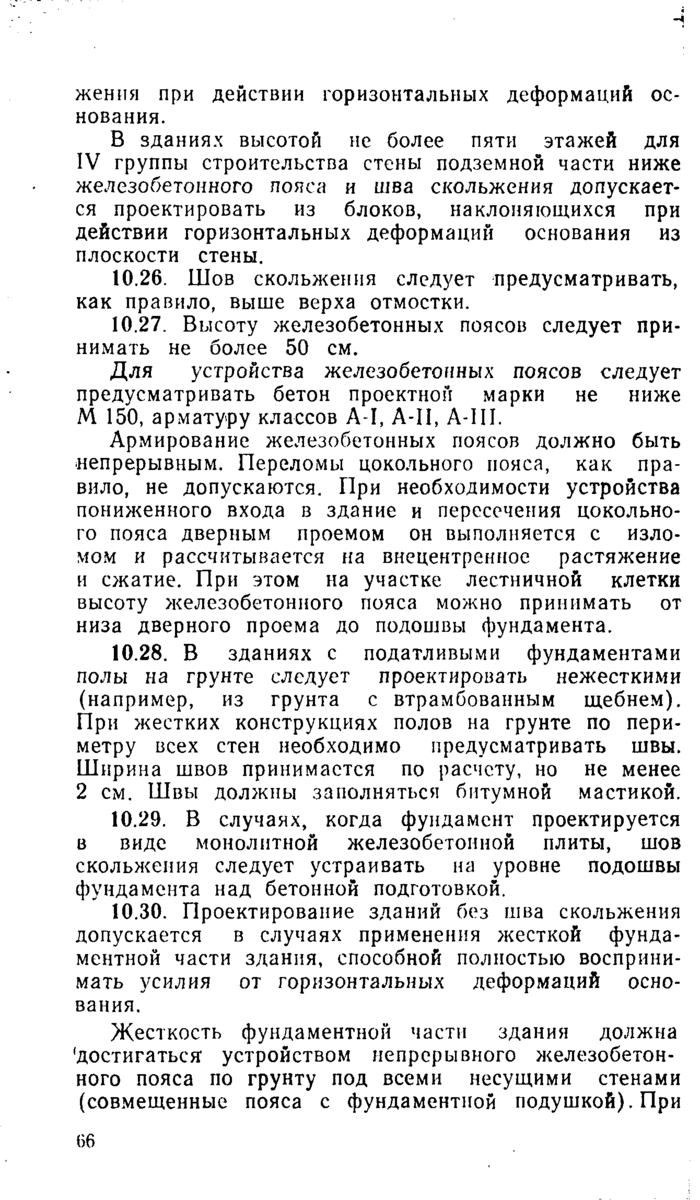

Проектирование конструкций зданий для строительства на подрабатываемых территориях ……….64

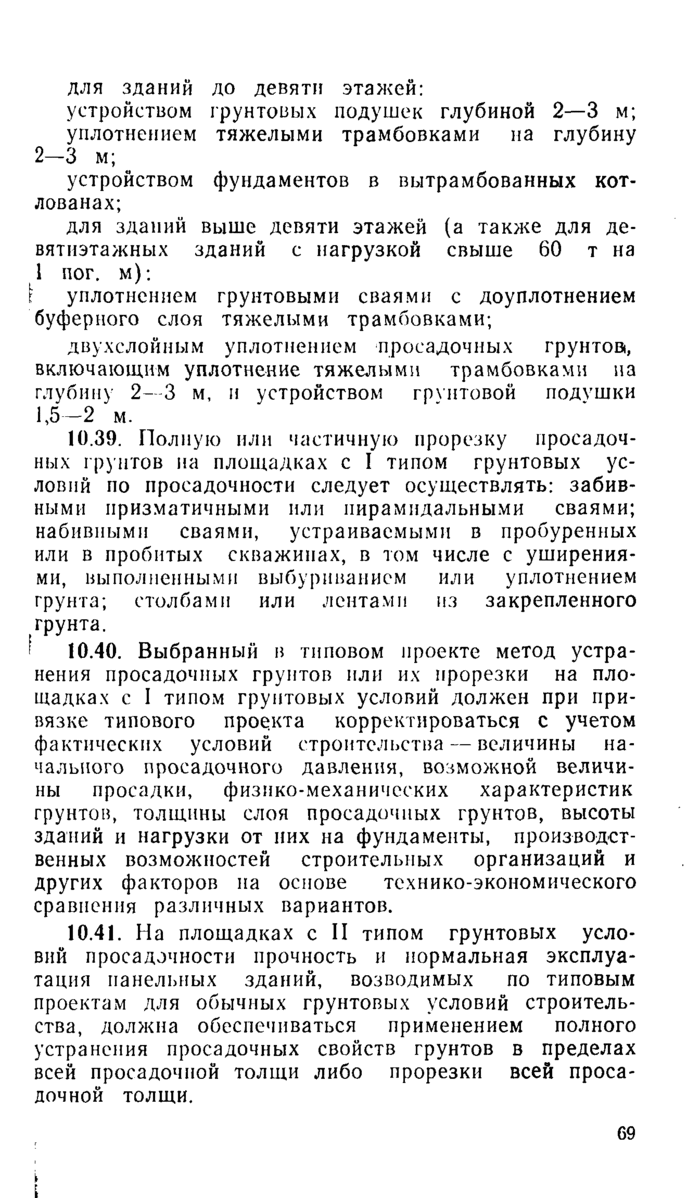

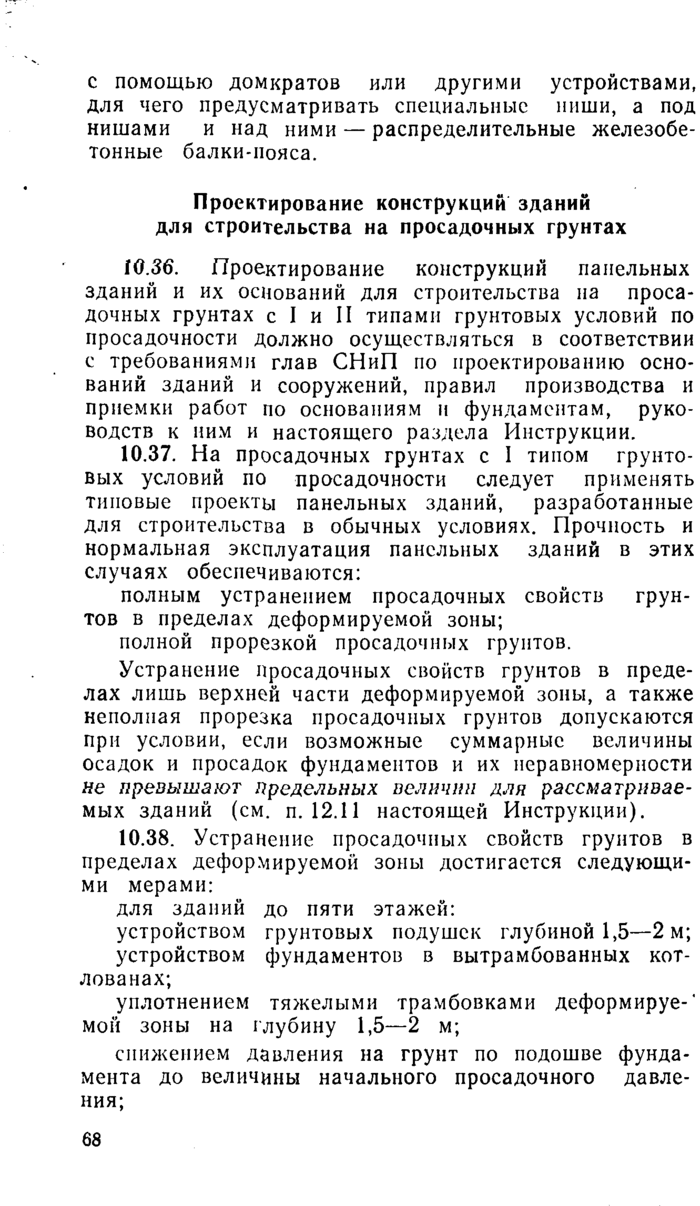

Проектирование конструкций «ланий для строительства на «Посадочных грунтах …    68

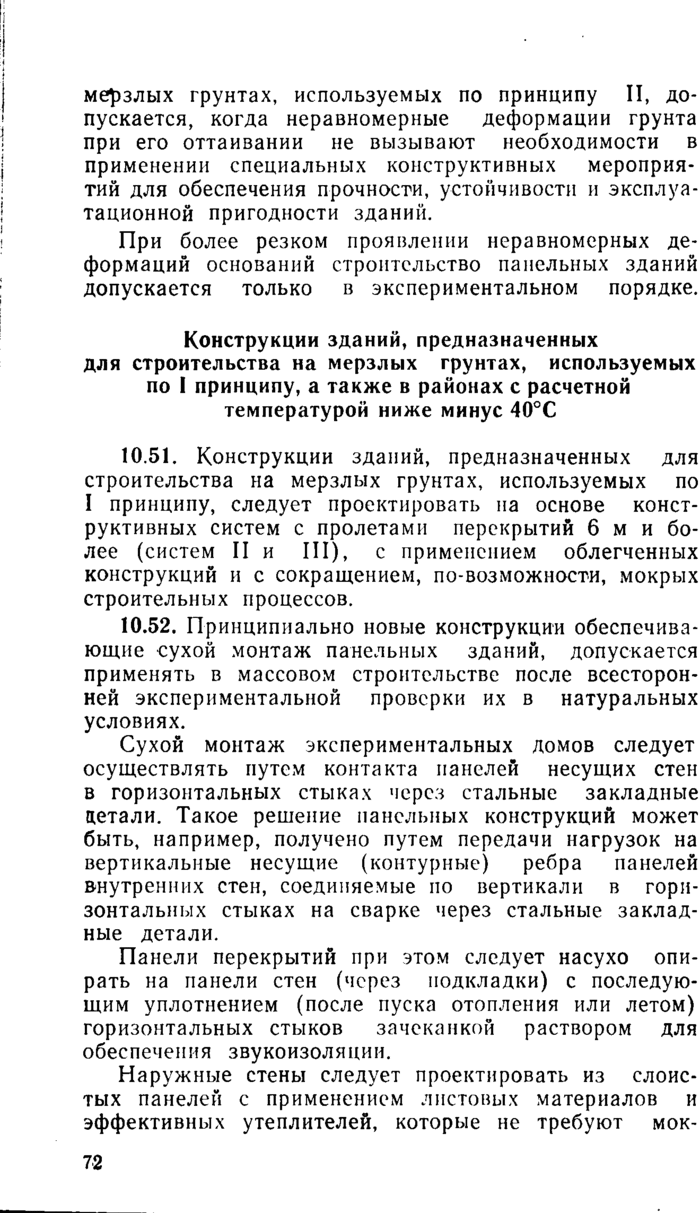

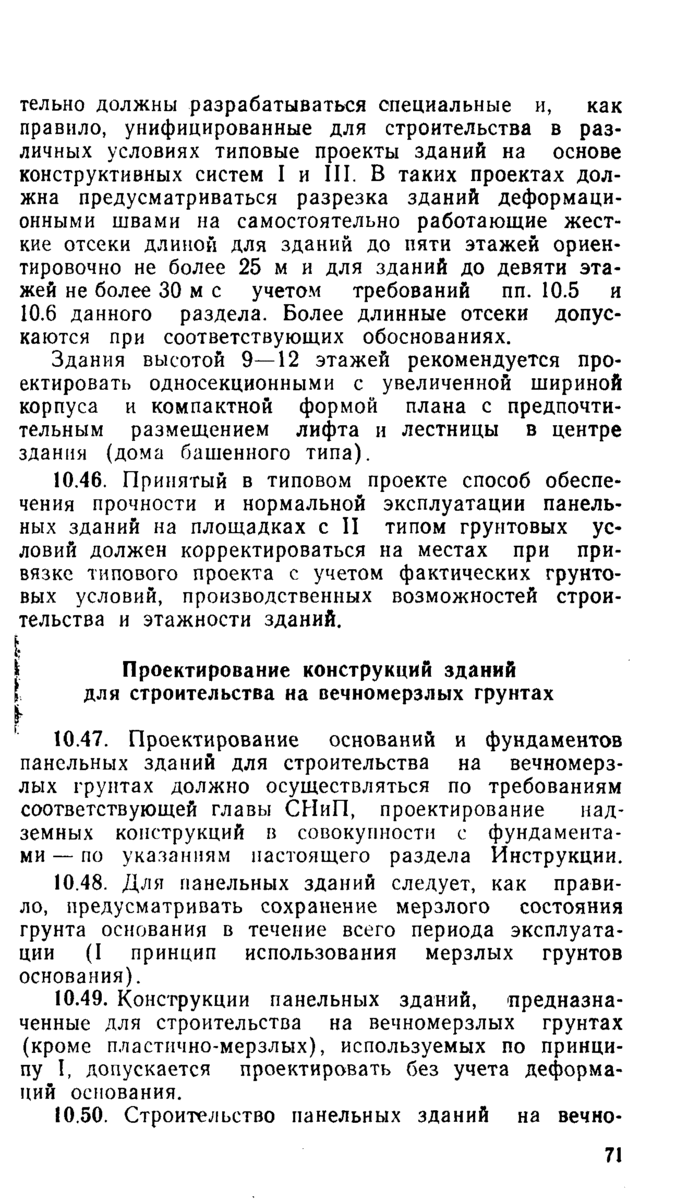

.*юоктнрованис конструкций ни Я для строительства на номерзлых грунтах . .    71

эсктирозаннс коиструк-.’йсмостойких зданий . .    75

•ЦИС положения ….    75

ювання. фундаменты н

ны подвалов…..77

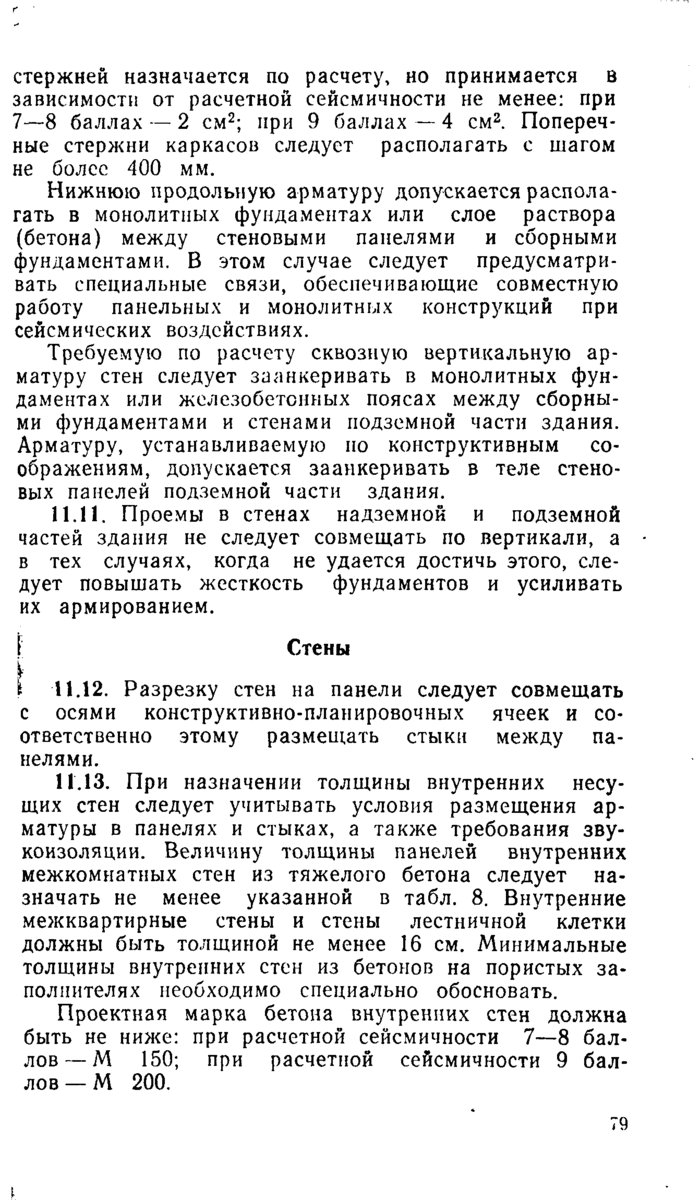

сны………79

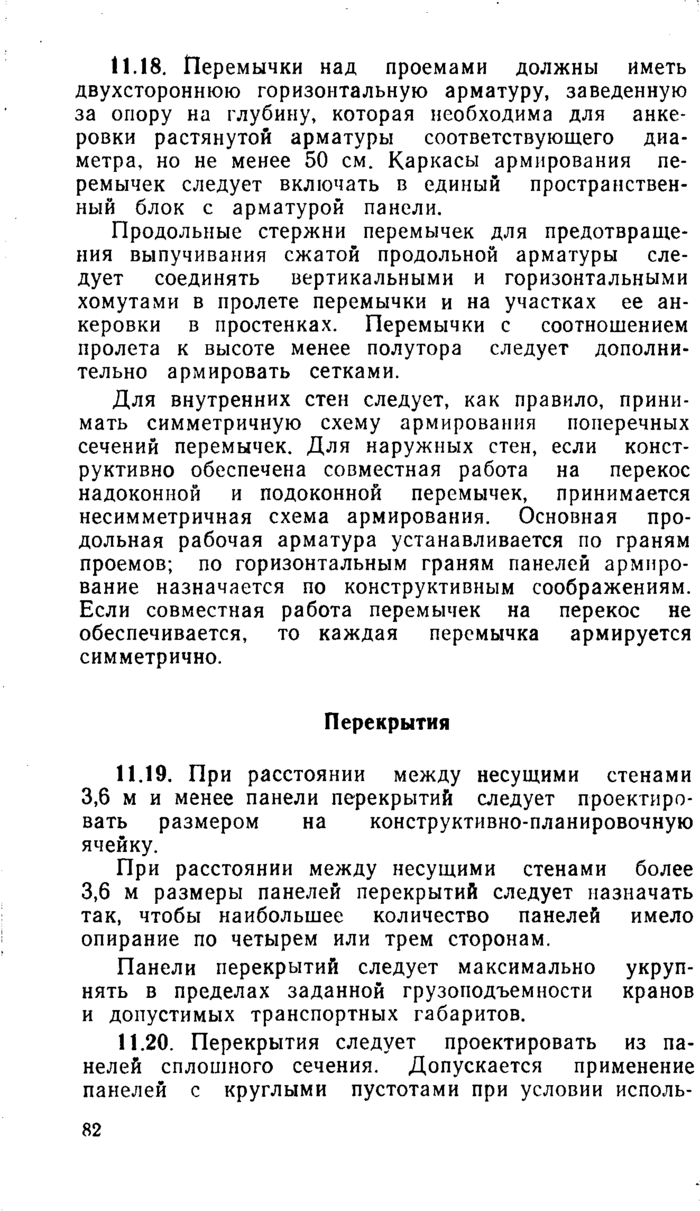

•рекрытия …….82

ыши……..S3

Стр.

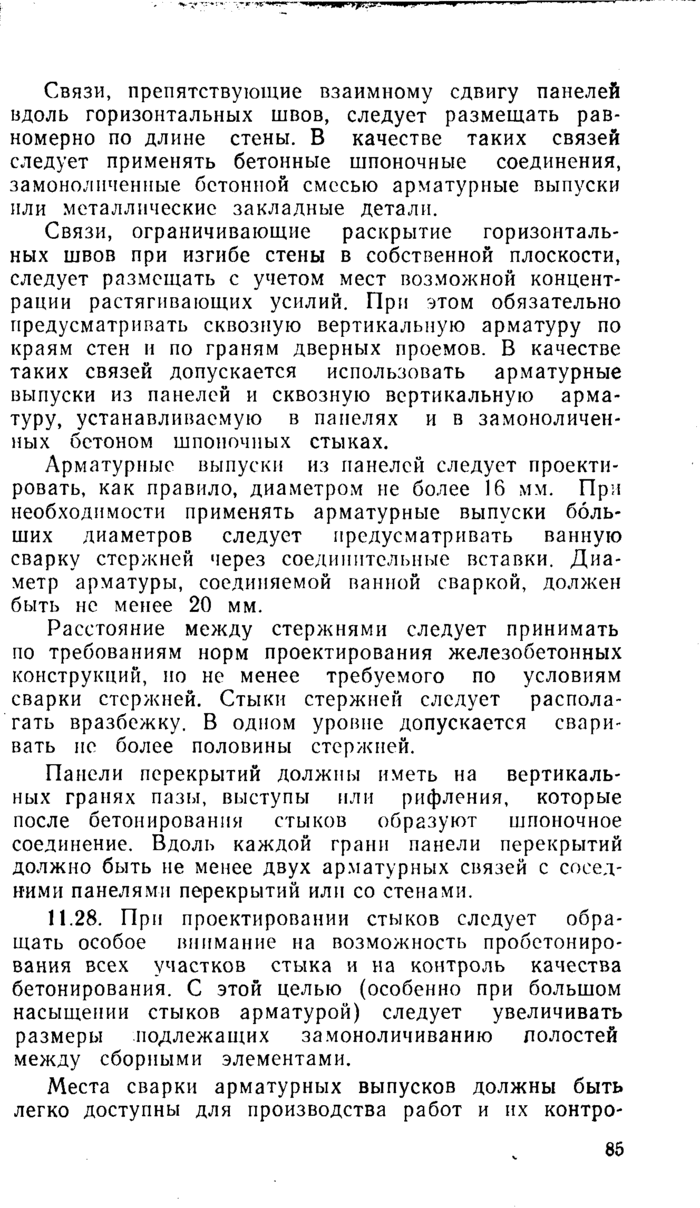

Стыковые соединения . . .    34

Г2. Расчет конструкции панельных зданий……..86

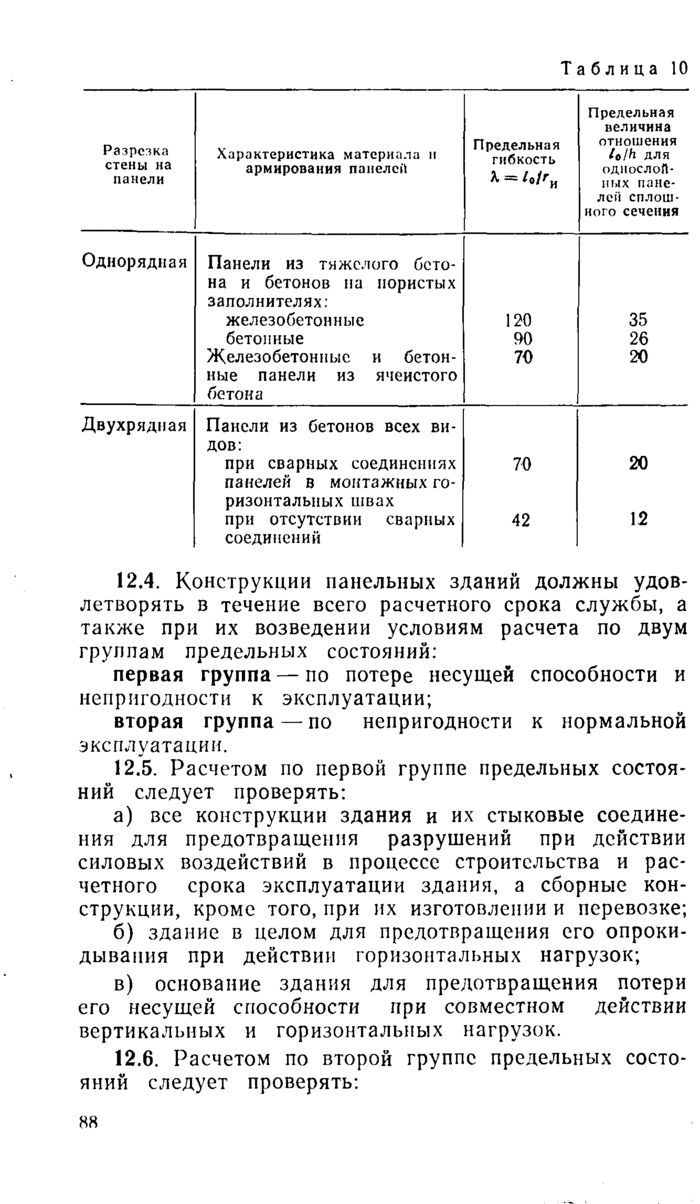

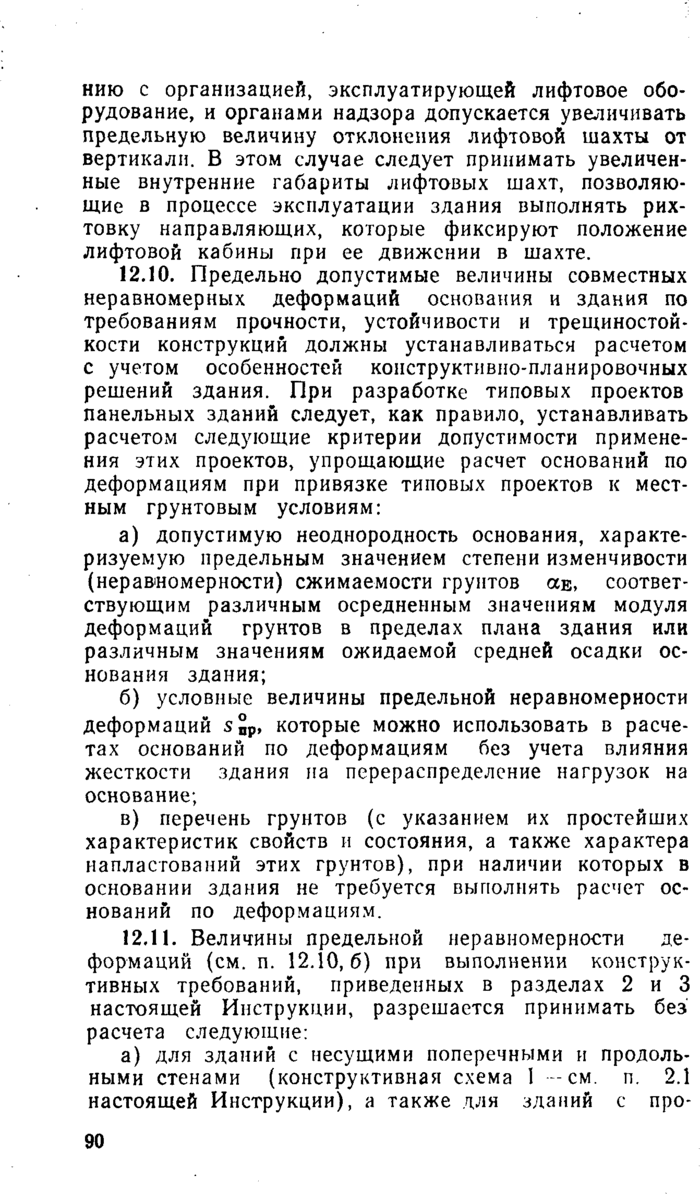

Общие положения ….    86

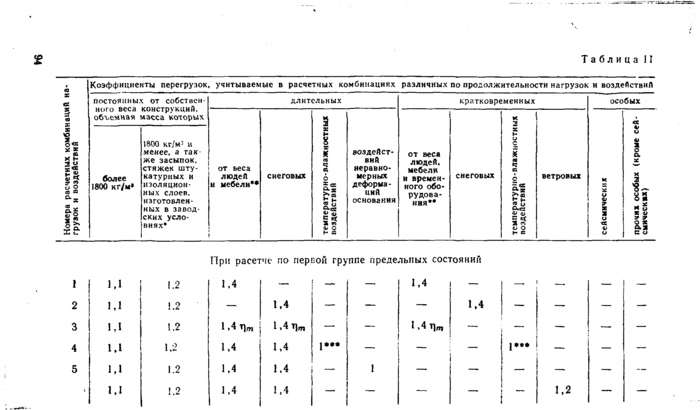

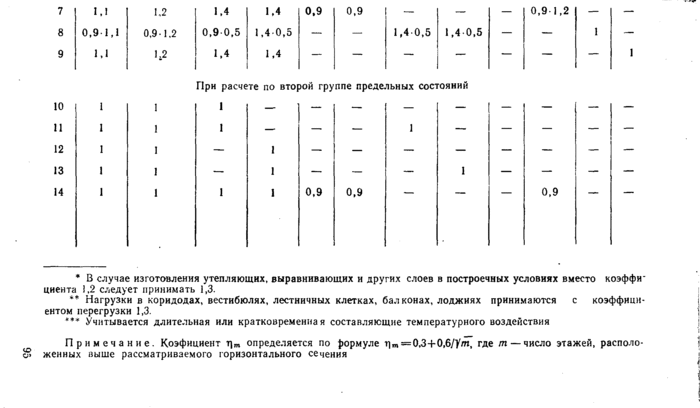

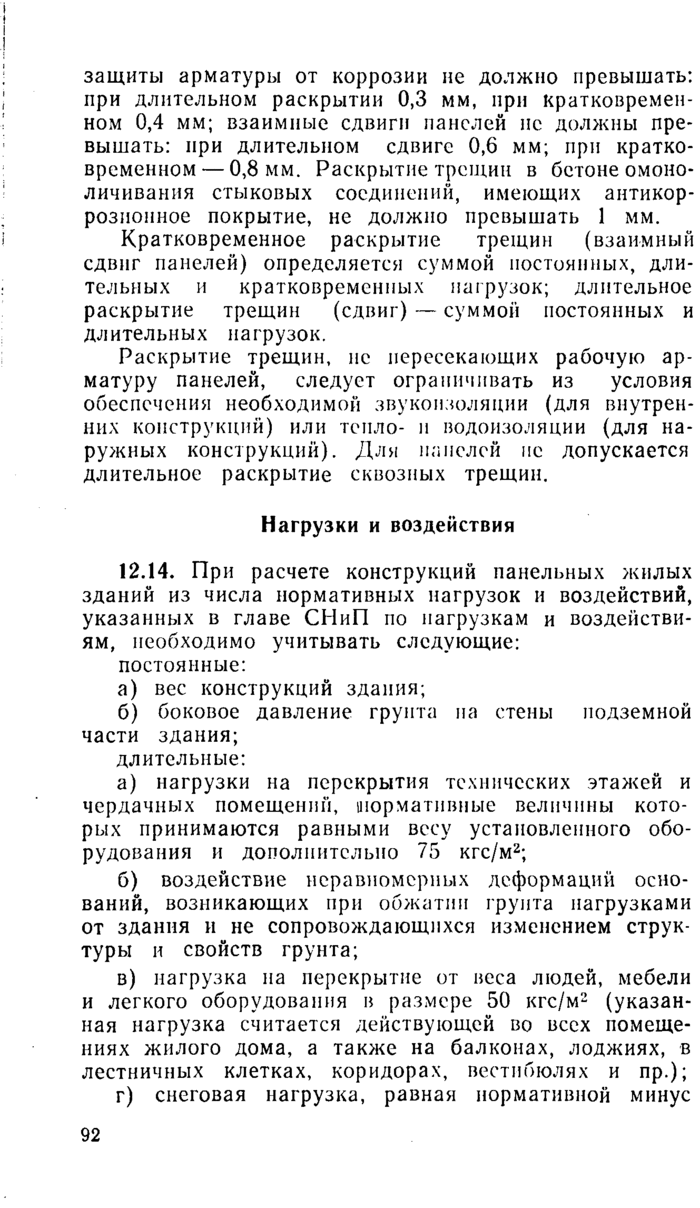

Нагрузки и воздействия    92

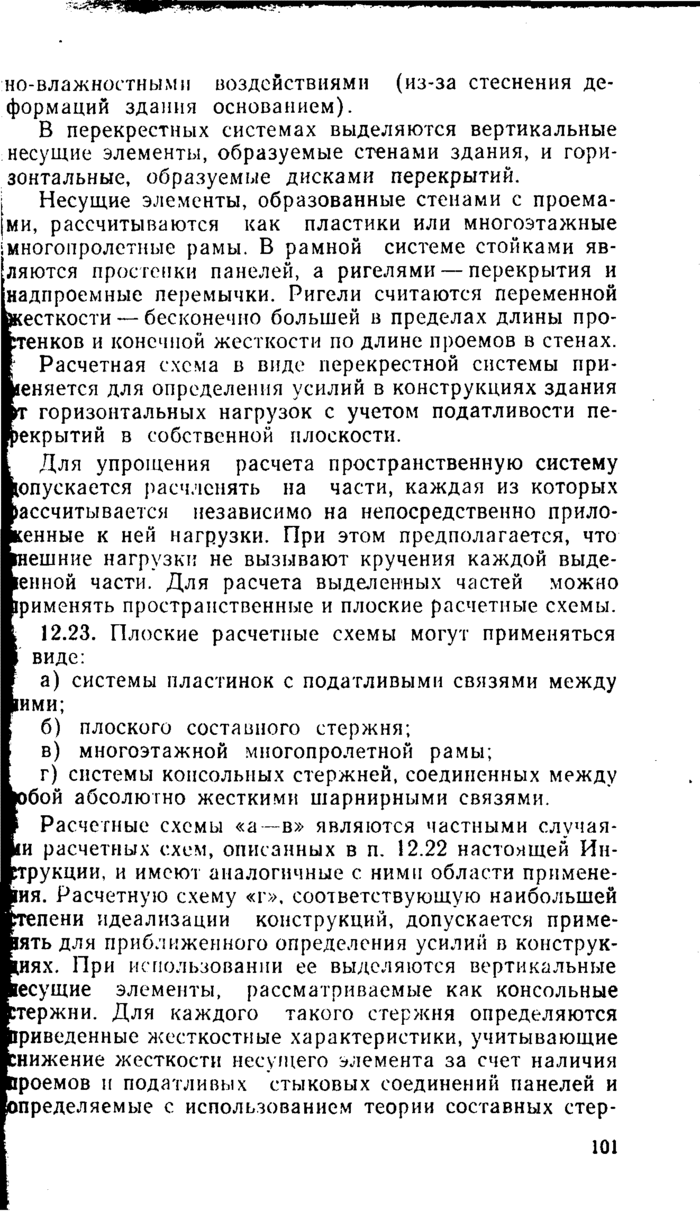

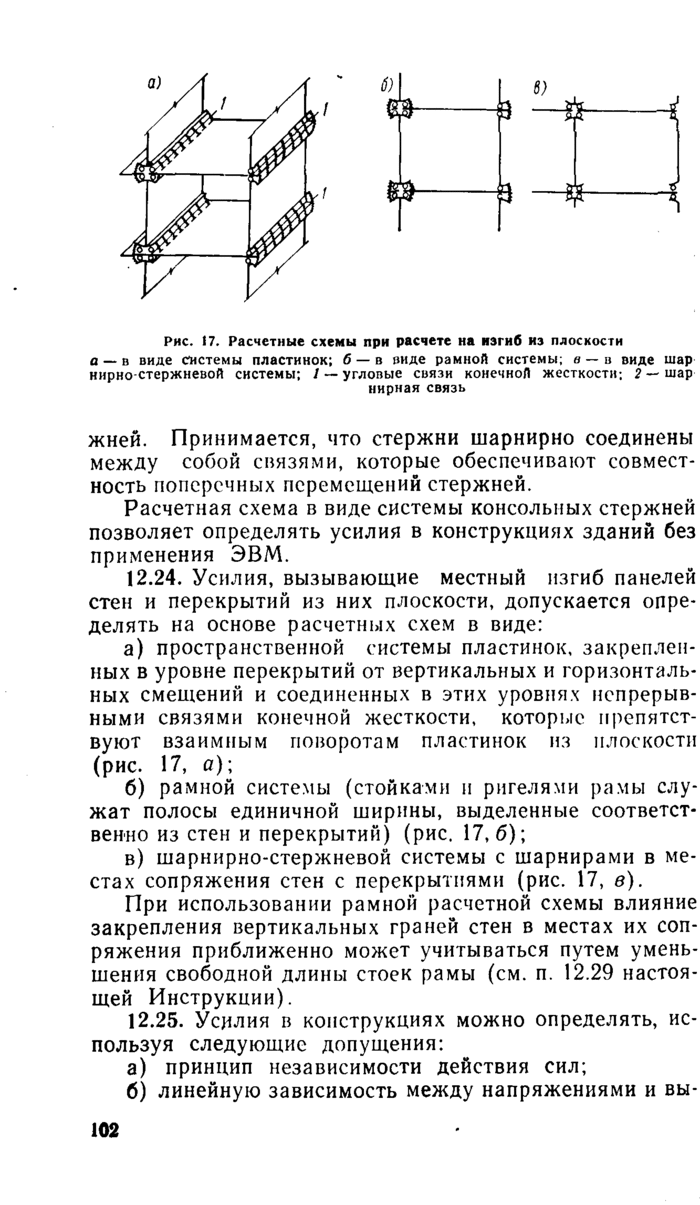

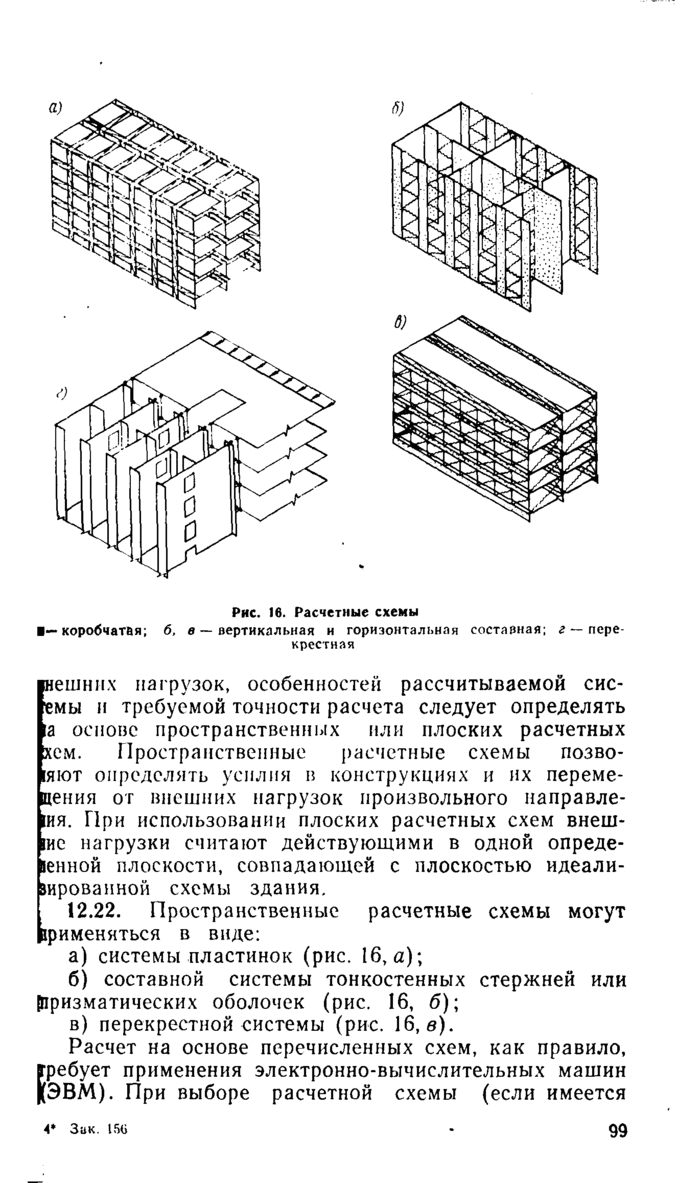

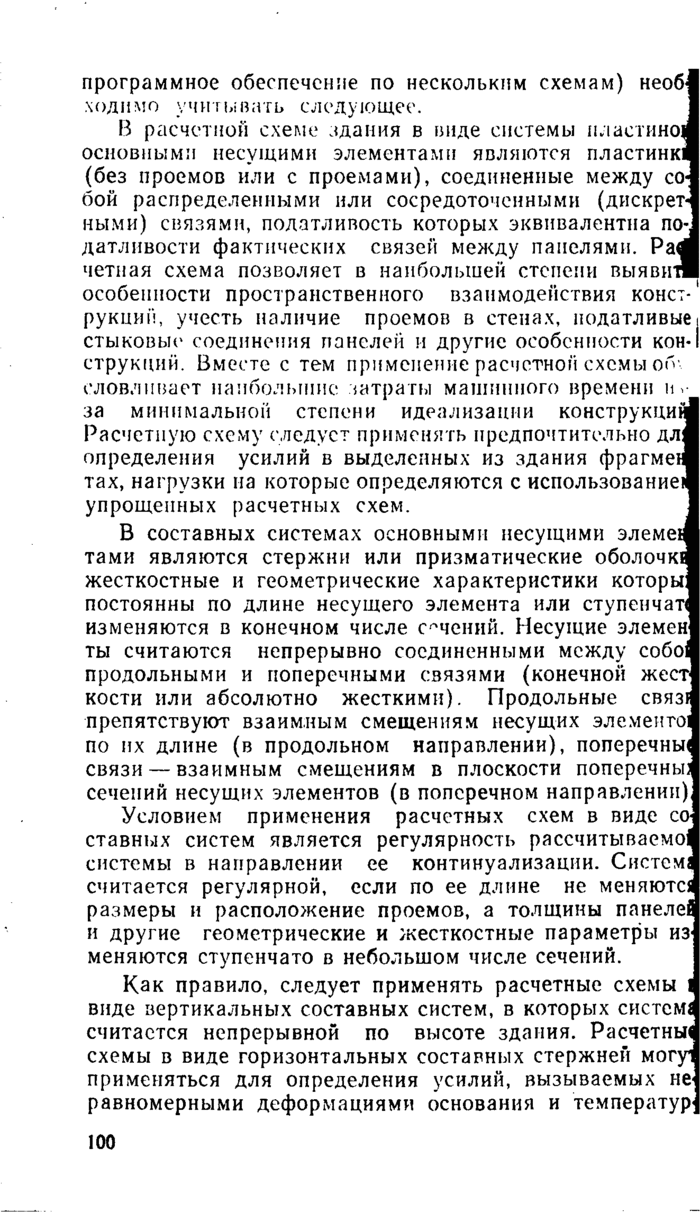

Расчетные схемы ….    98

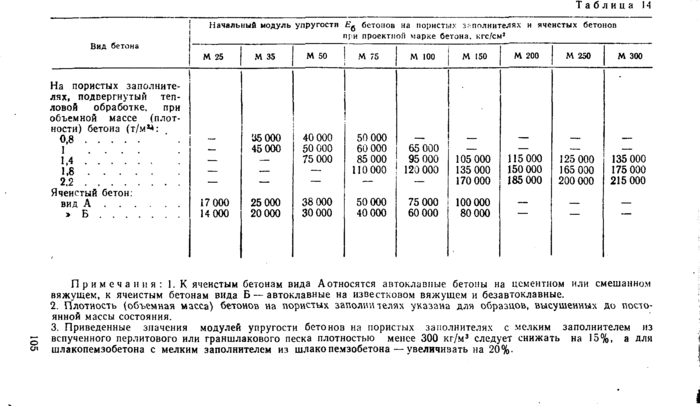

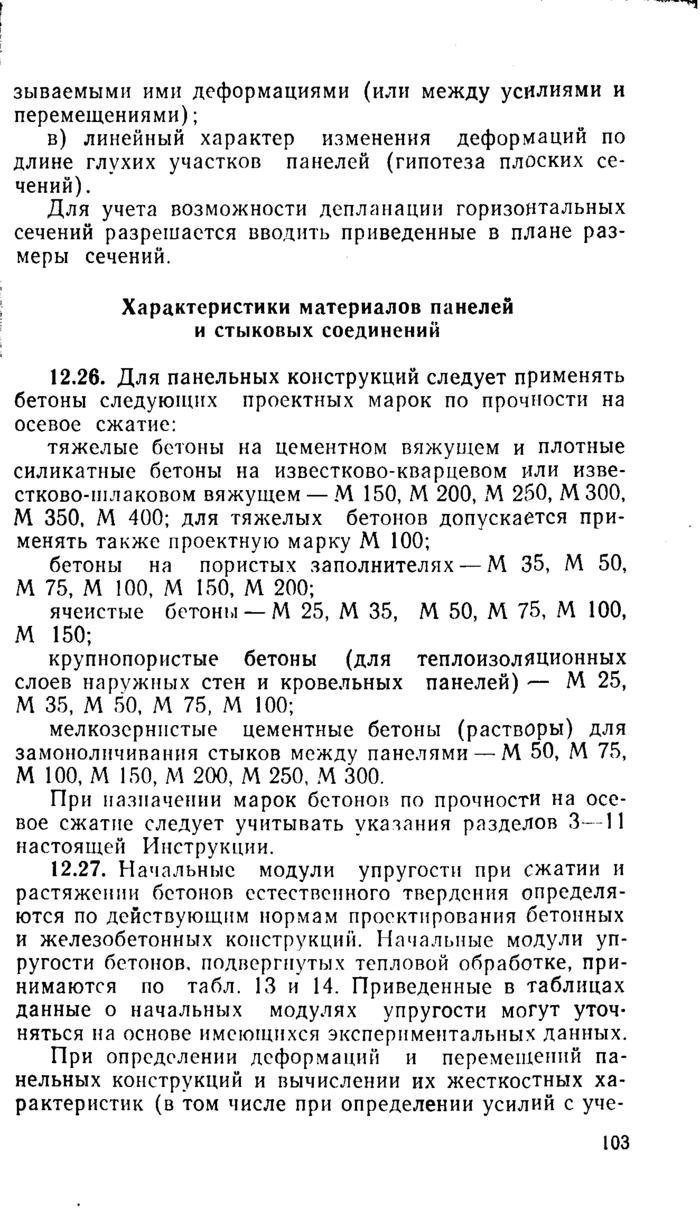

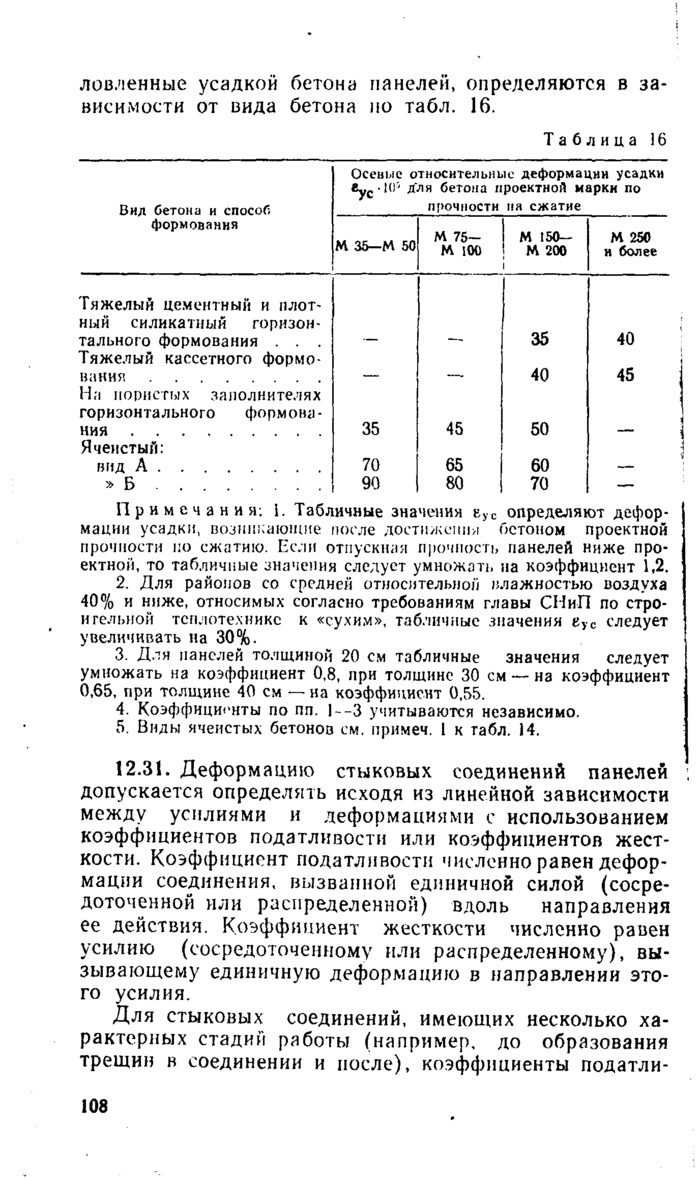

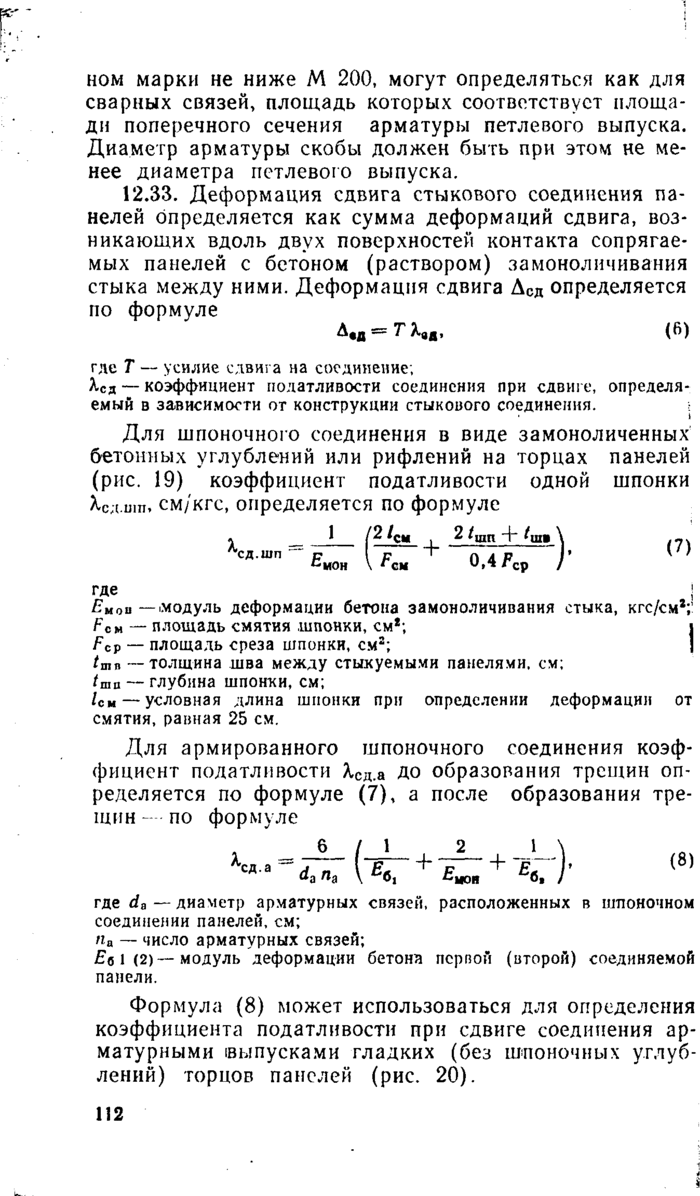

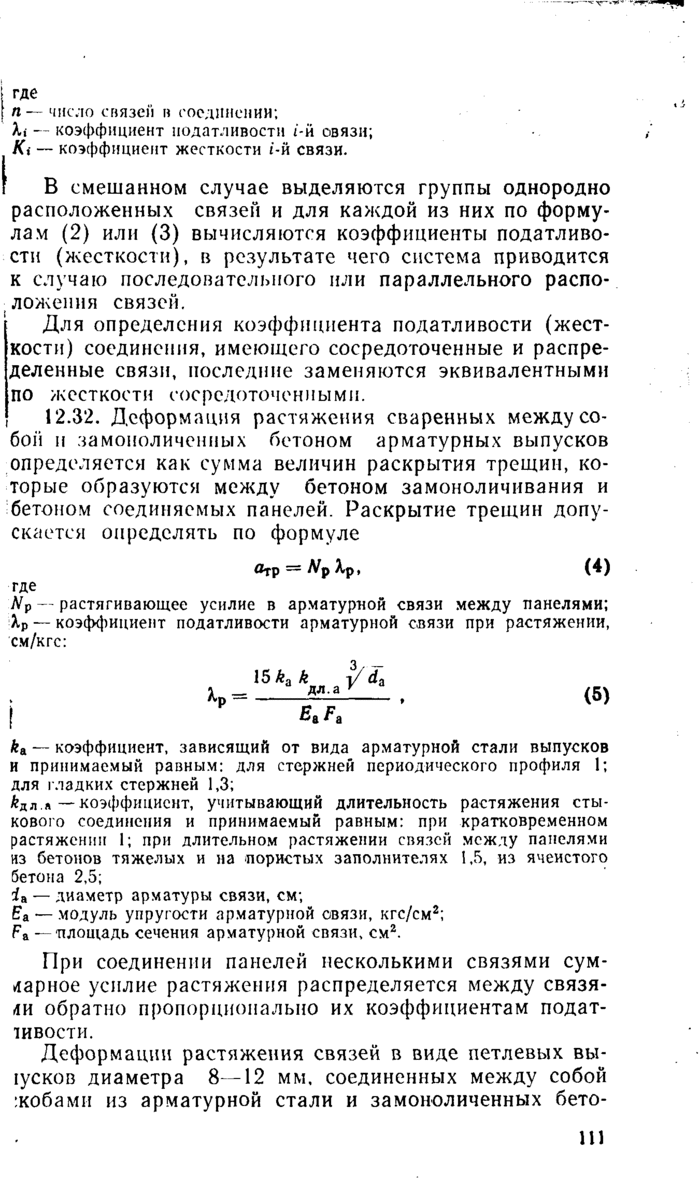

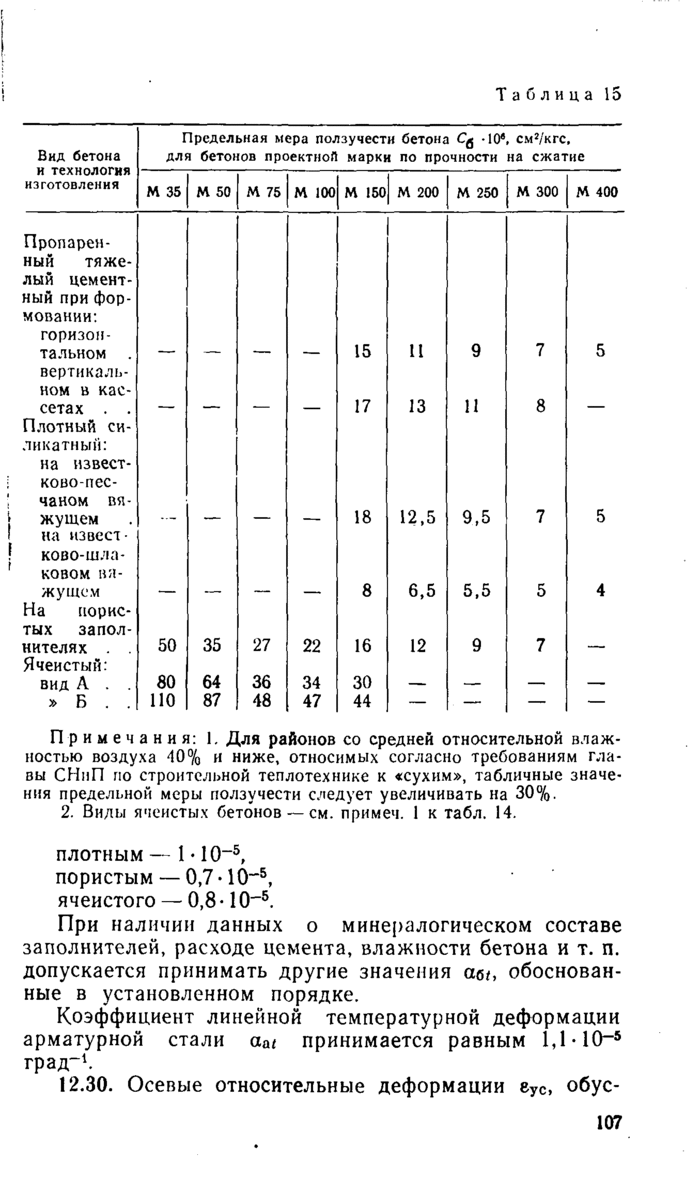

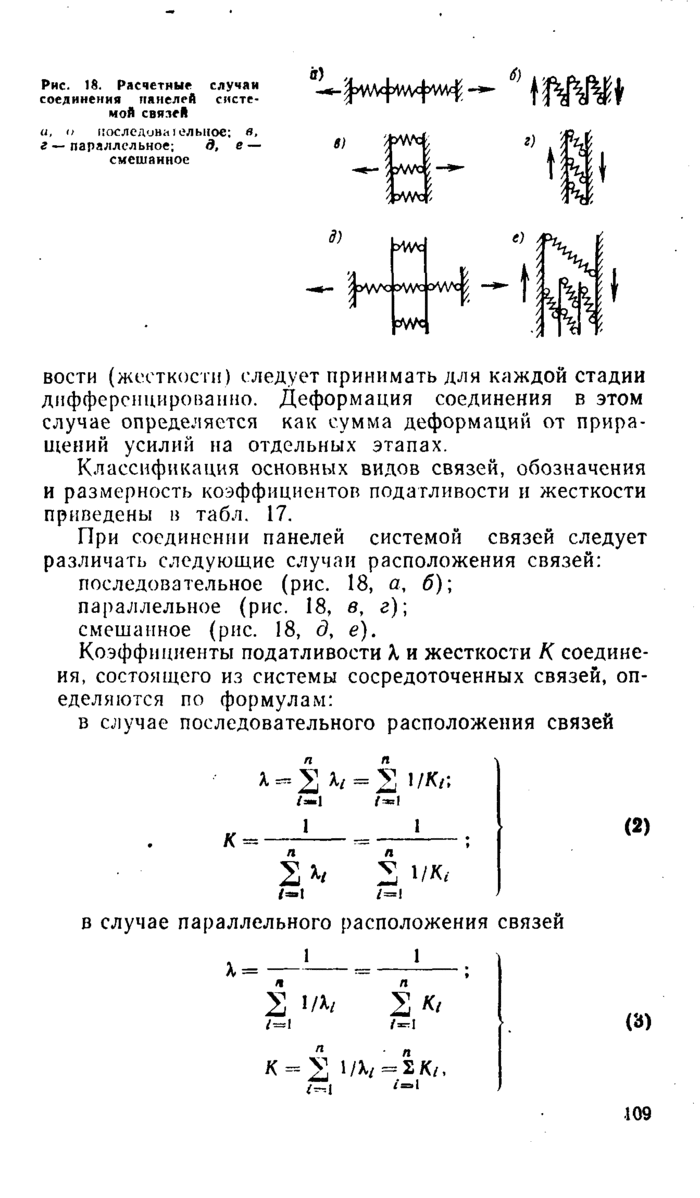

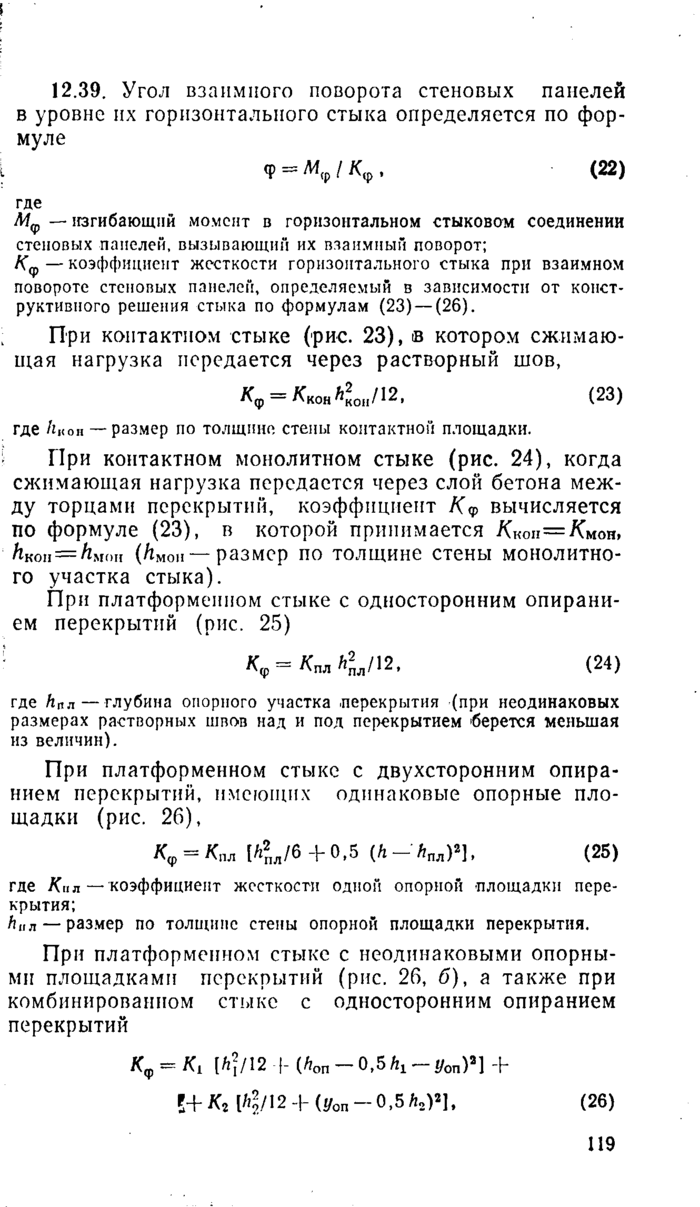

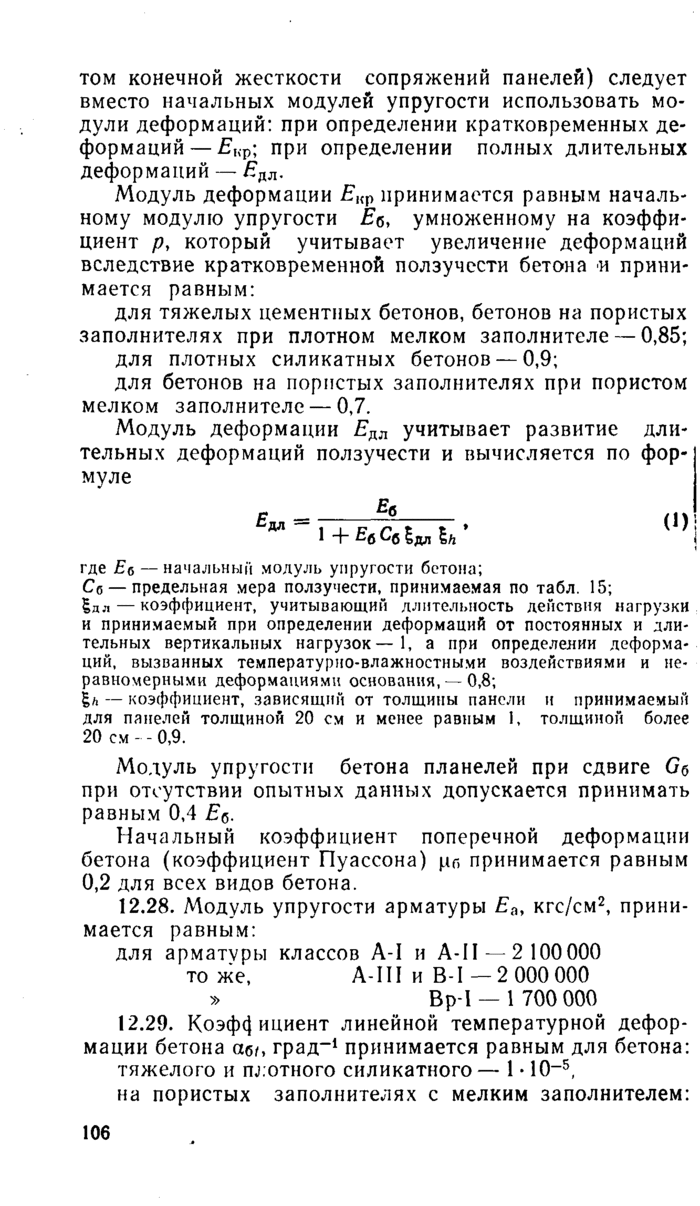

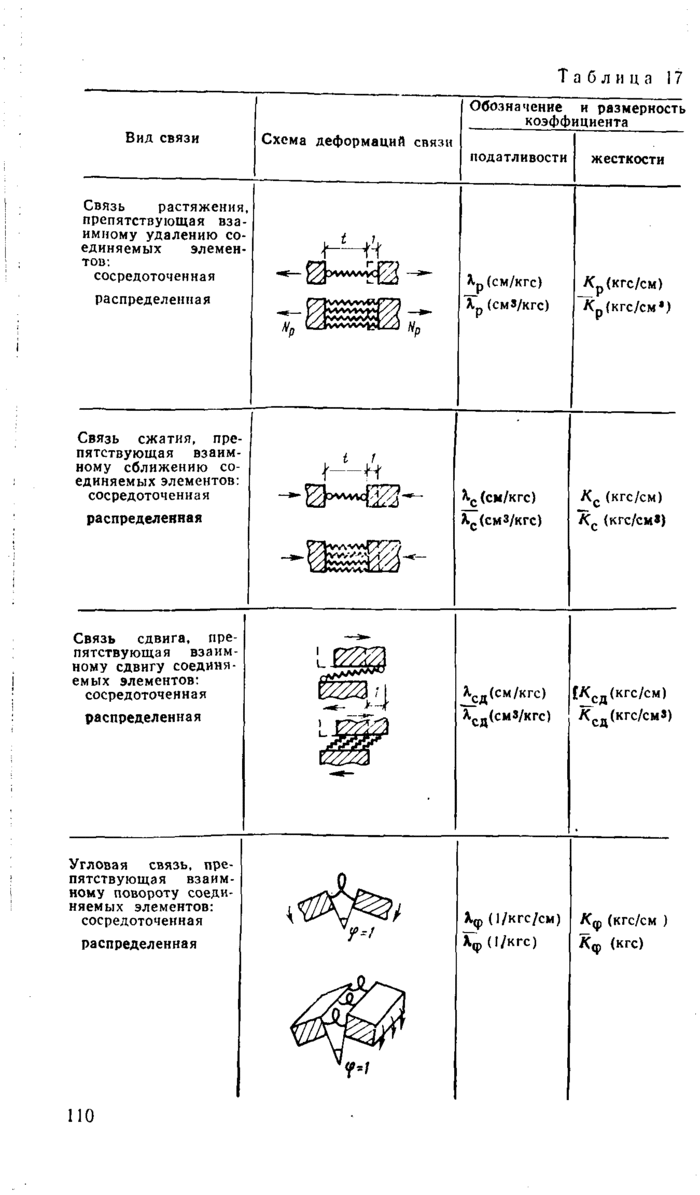

Характеристики материалов панелей и стыковых соединений ………193

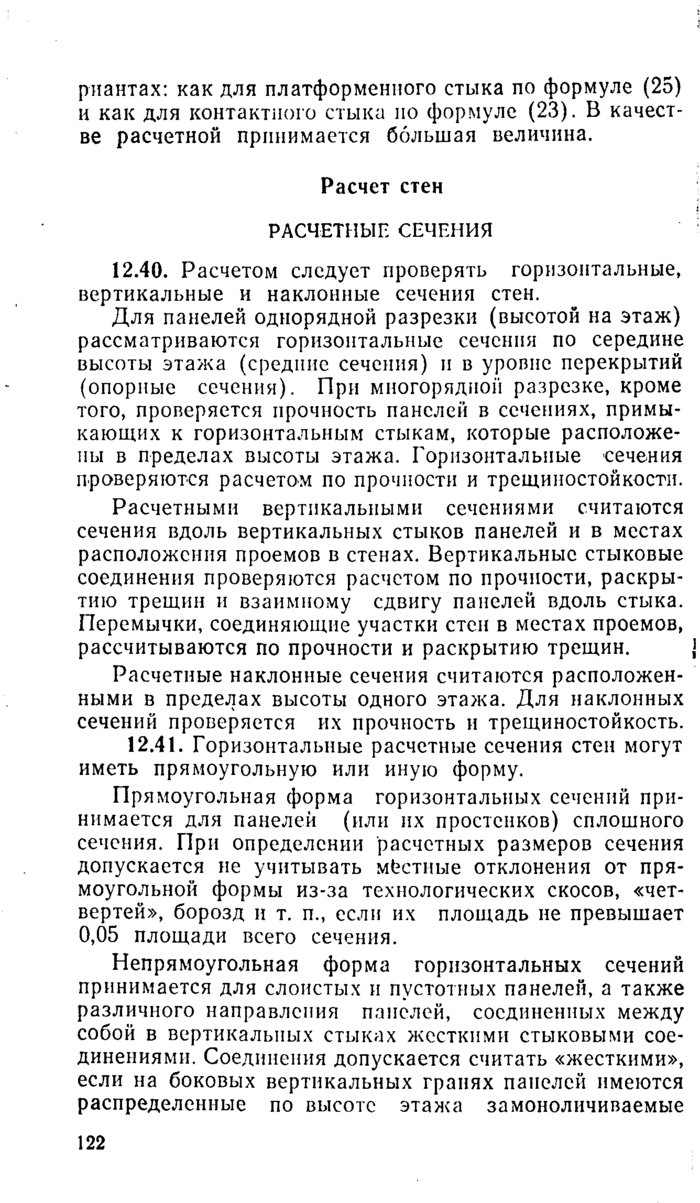

Расчет стен…….122

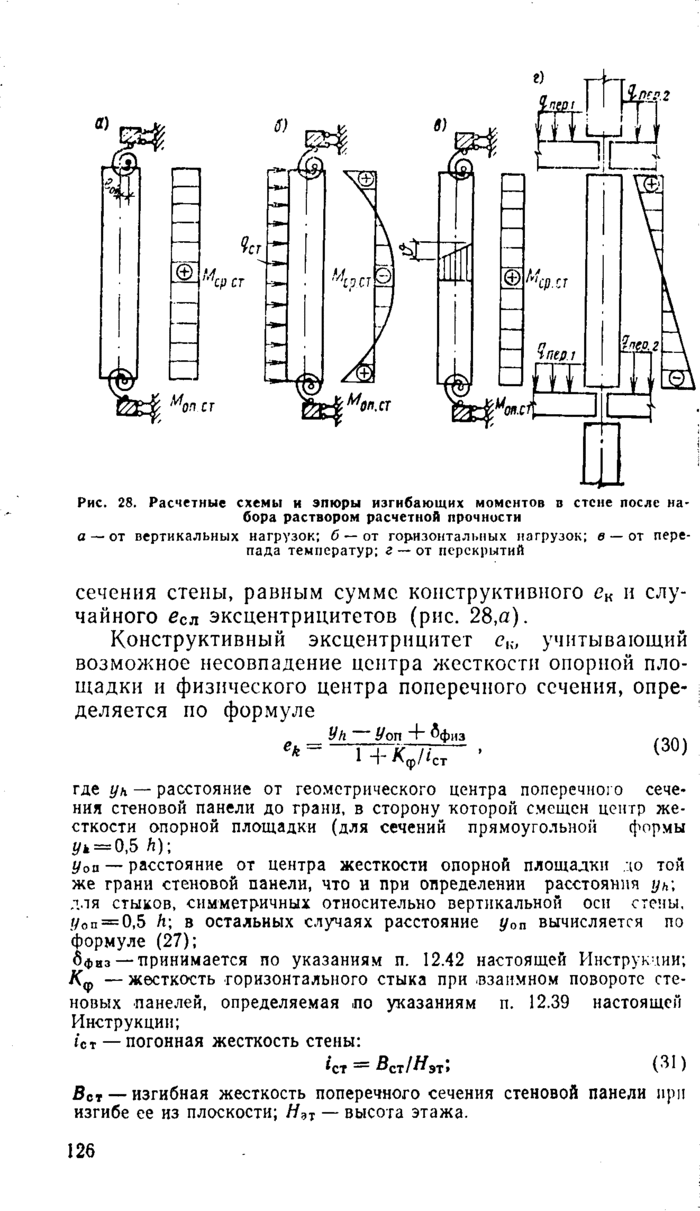

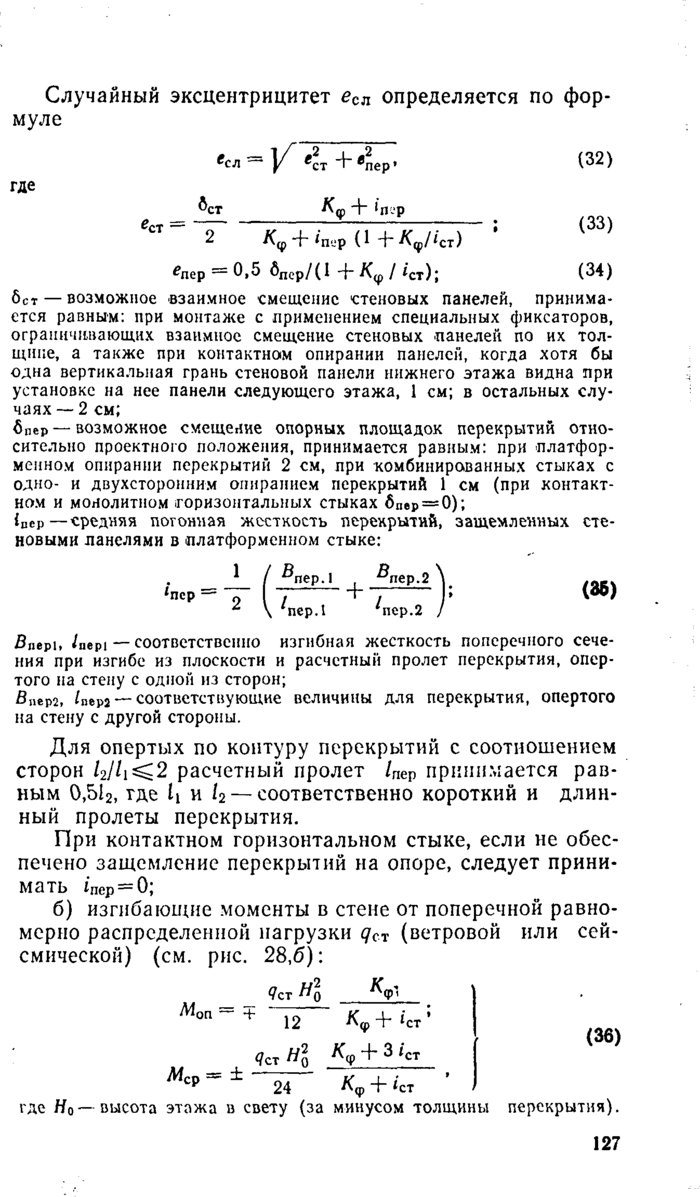

Расчетные сечения … 122 .Эксцентрицитеты иродадь*

пых сил….. 123

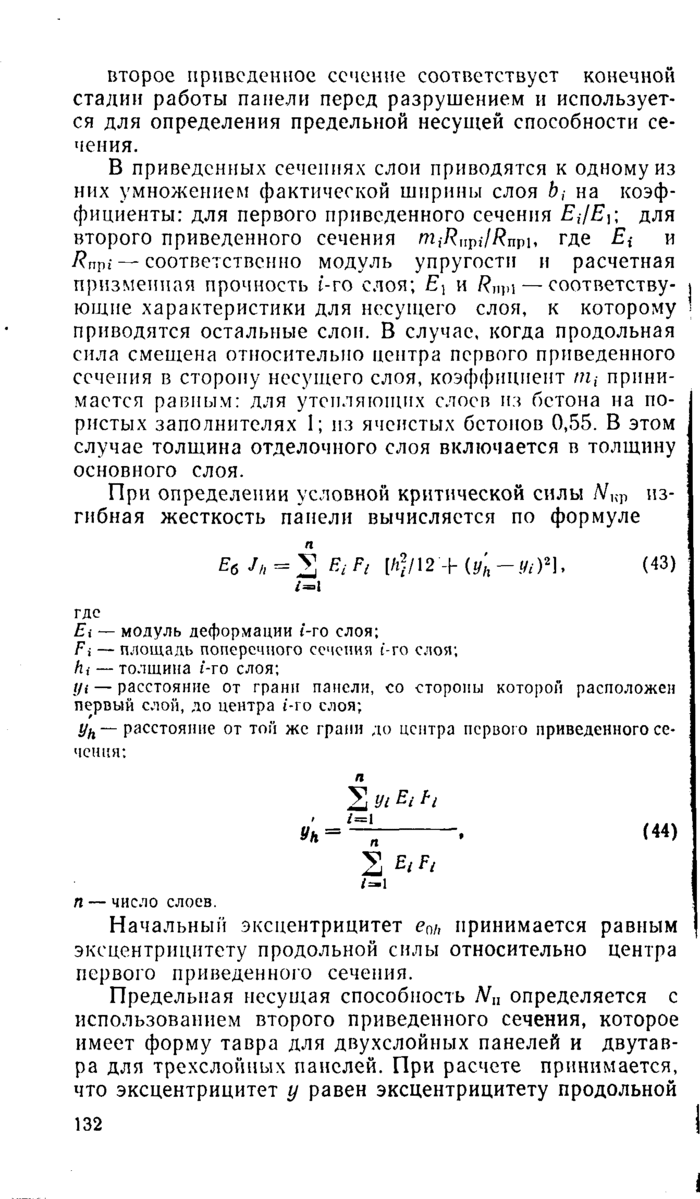

Расчетные длины панелей 129 Расчет прочности средних сечений стеновых панелей при инсцситрспиом сжатии и i плоскости .    1>Я1

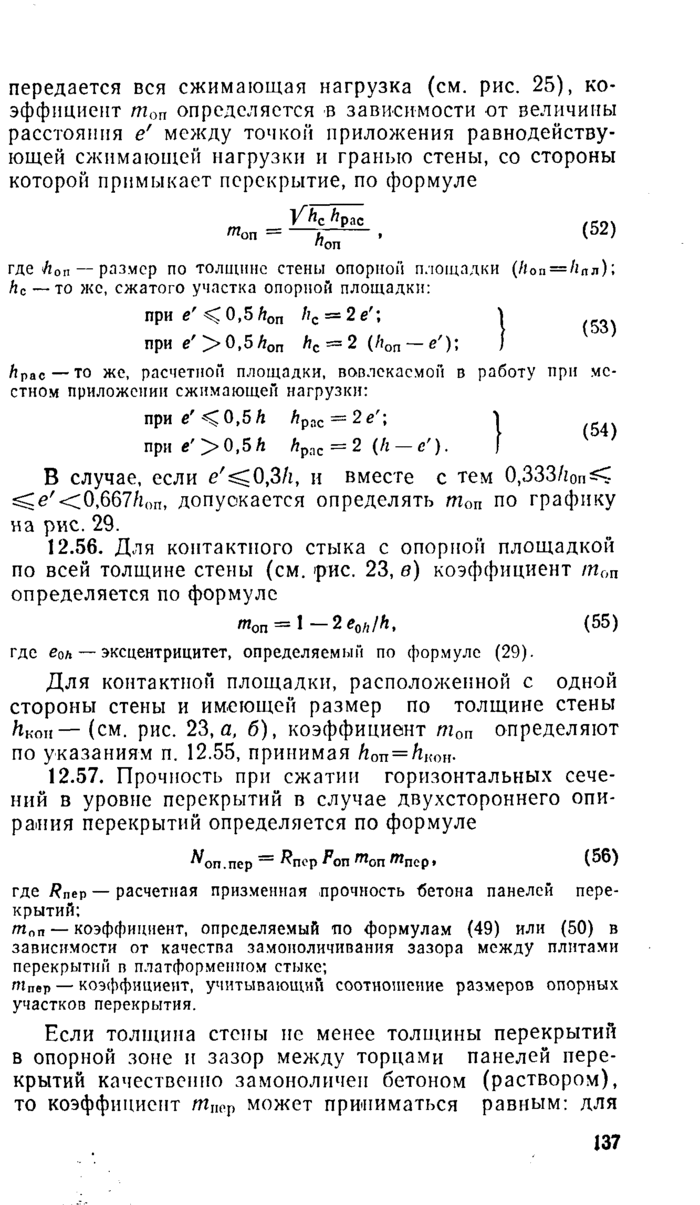

Расчет прочности при сжатии опорных сечений панелей ……….133

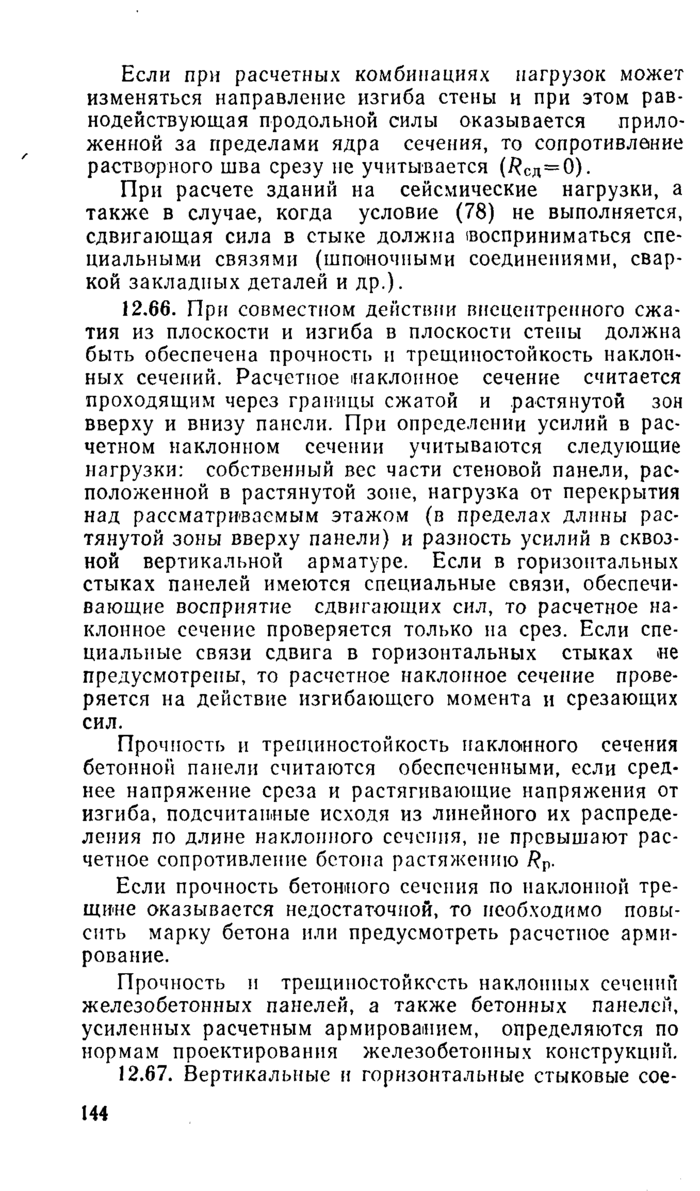

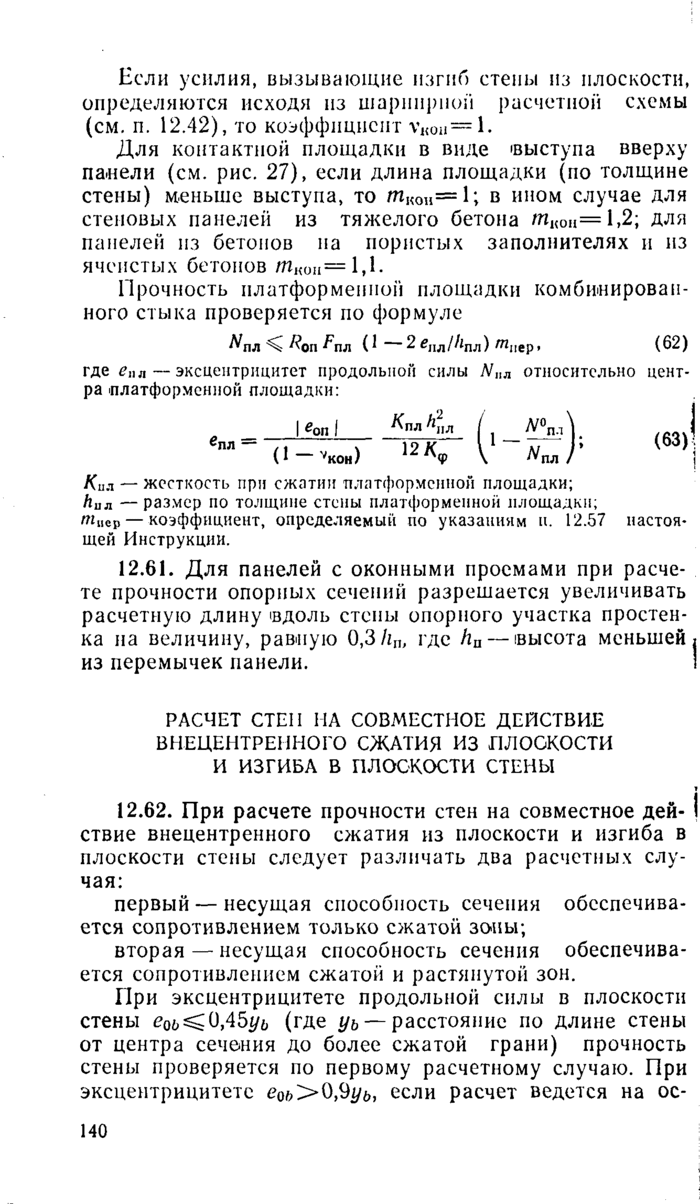

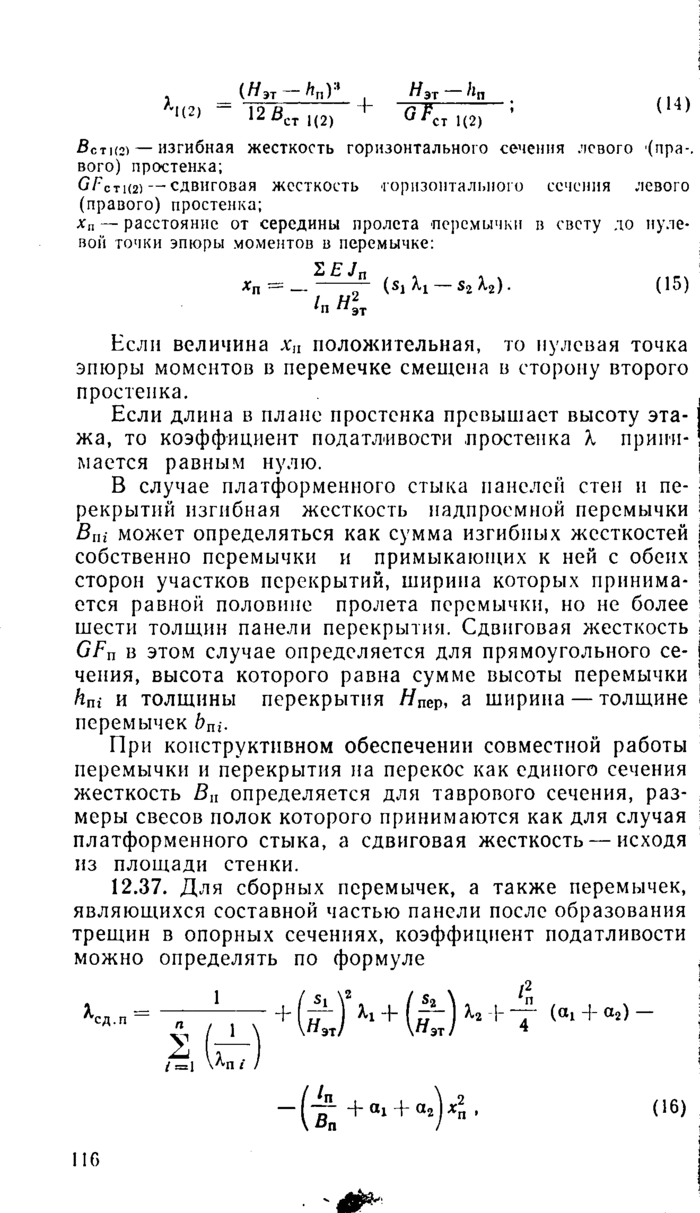

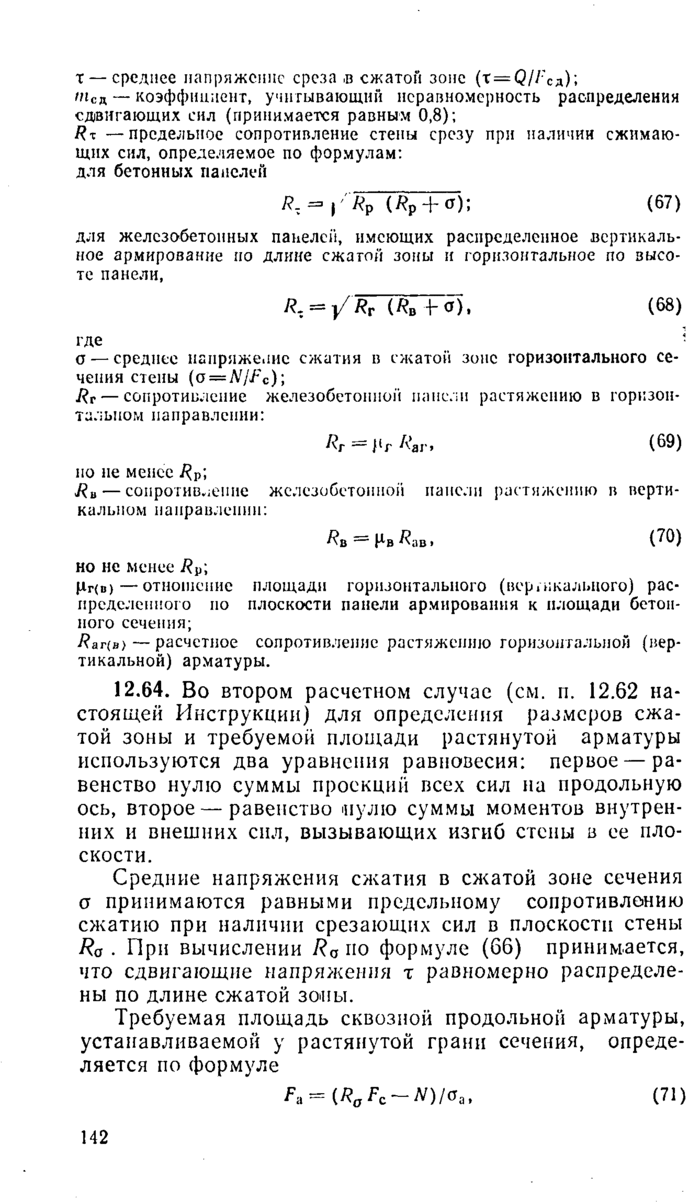

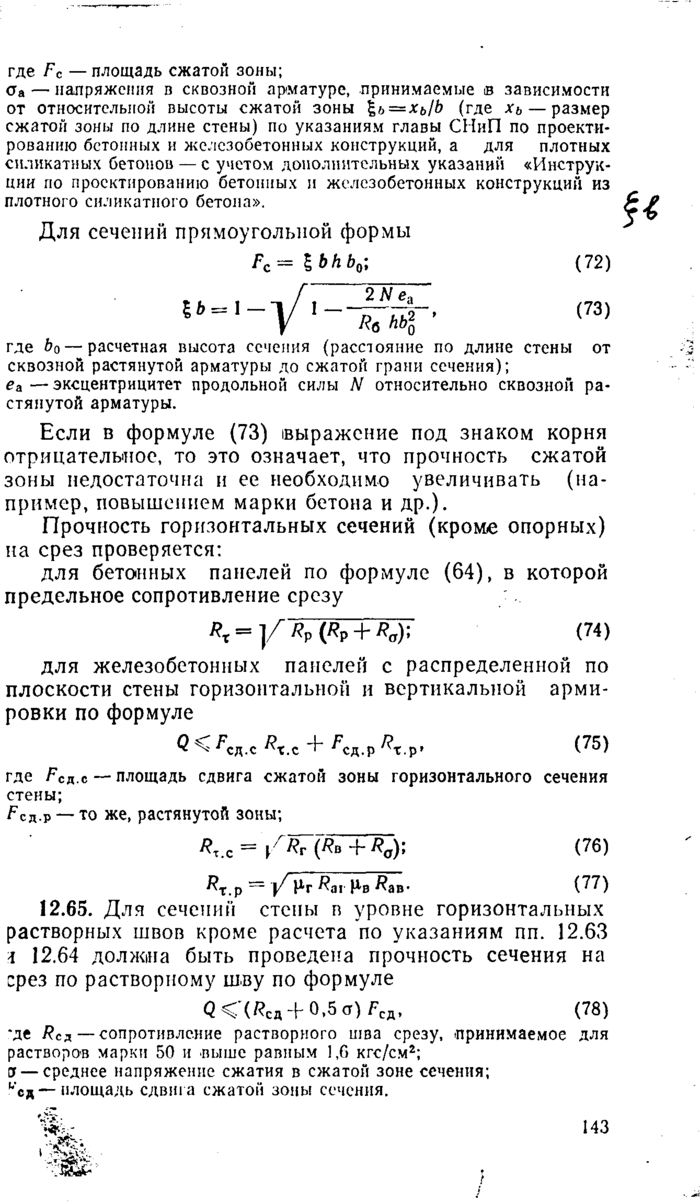

Расчет стен на совместное действие    внецап репного

сжатия in плоское in и изгиба и плоскости стены . . 14« Расчет перемычек .    … 115

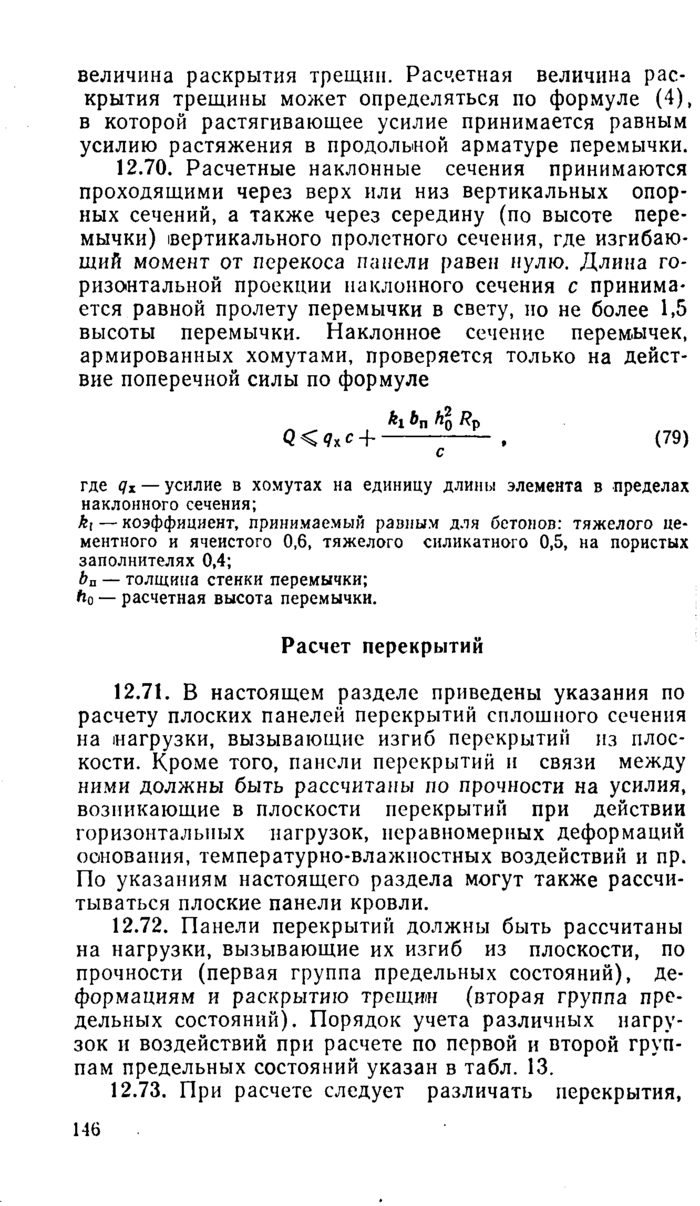

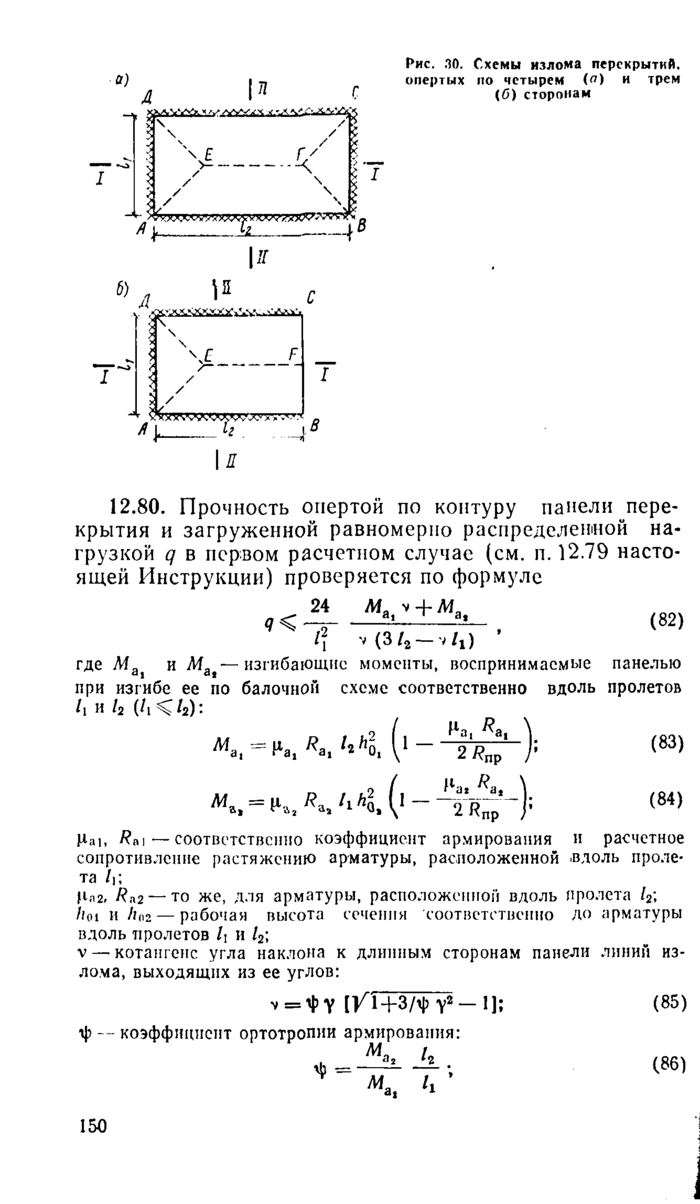

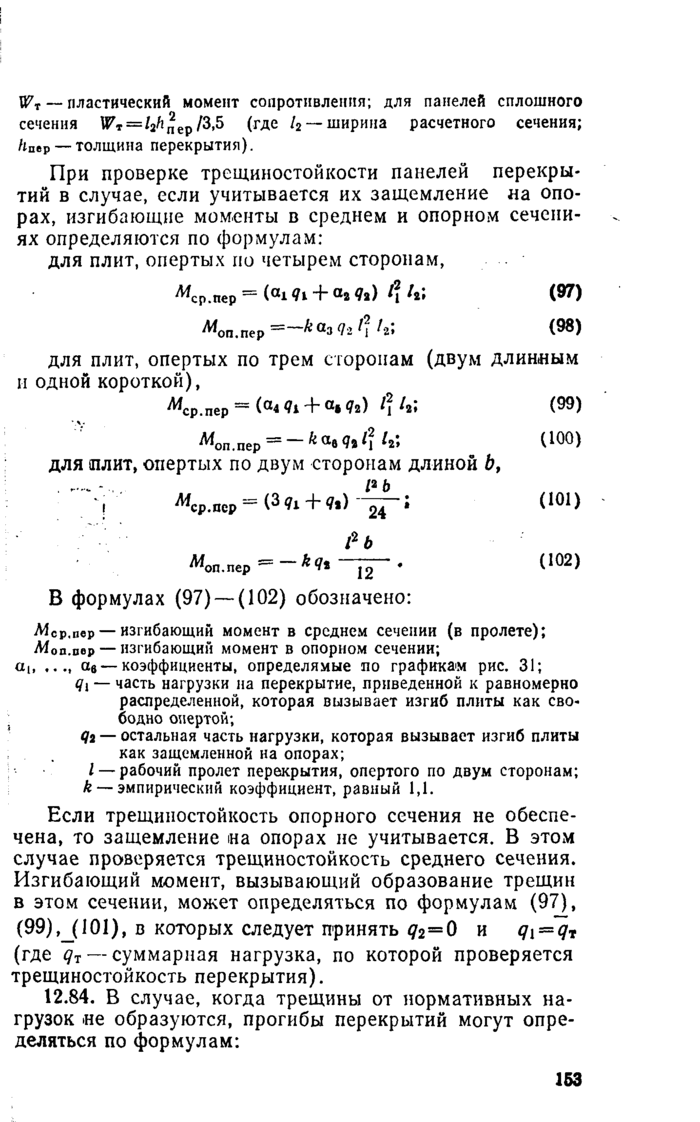

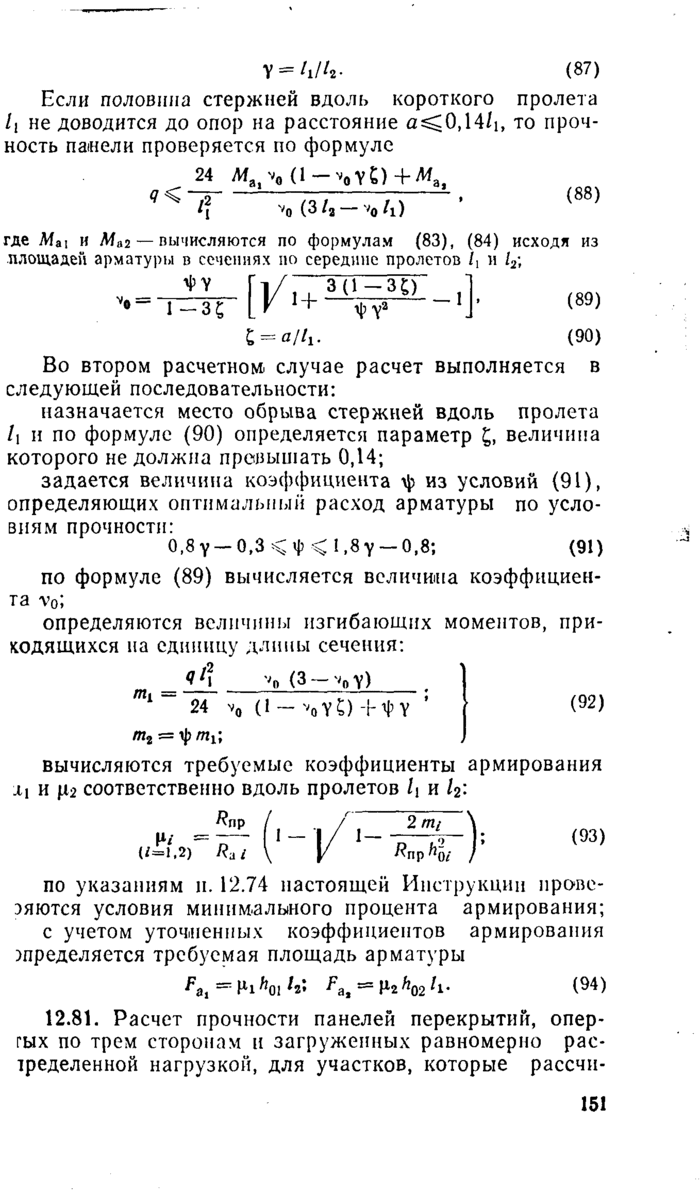

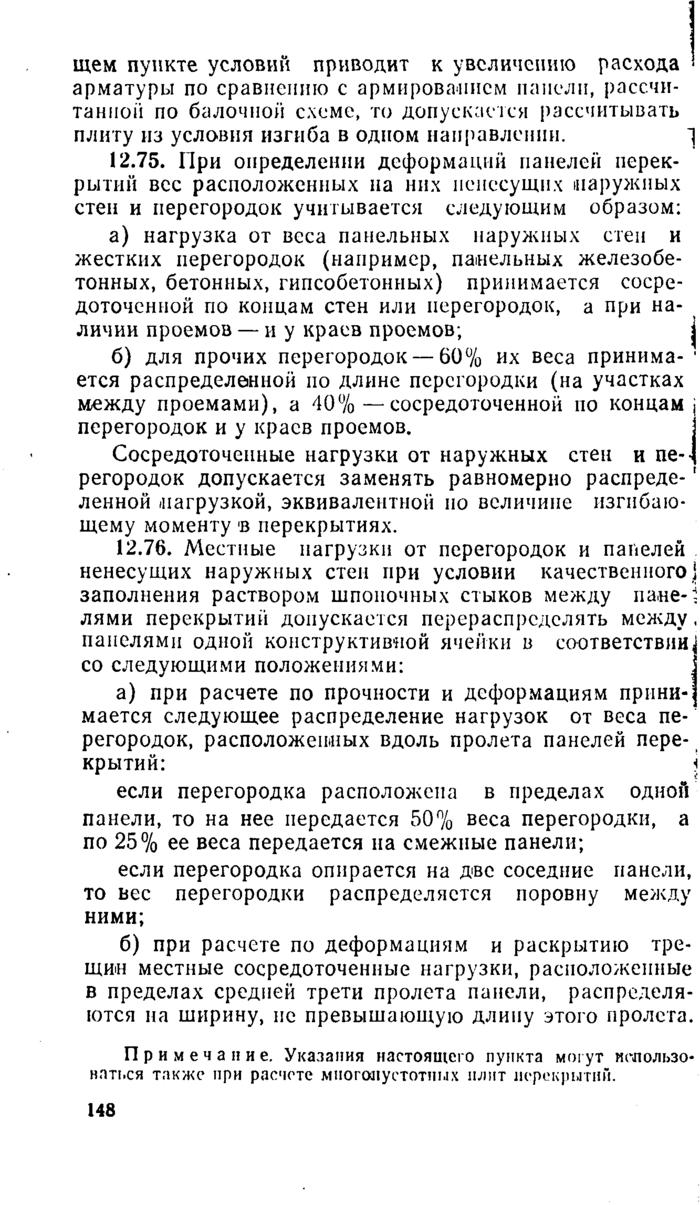

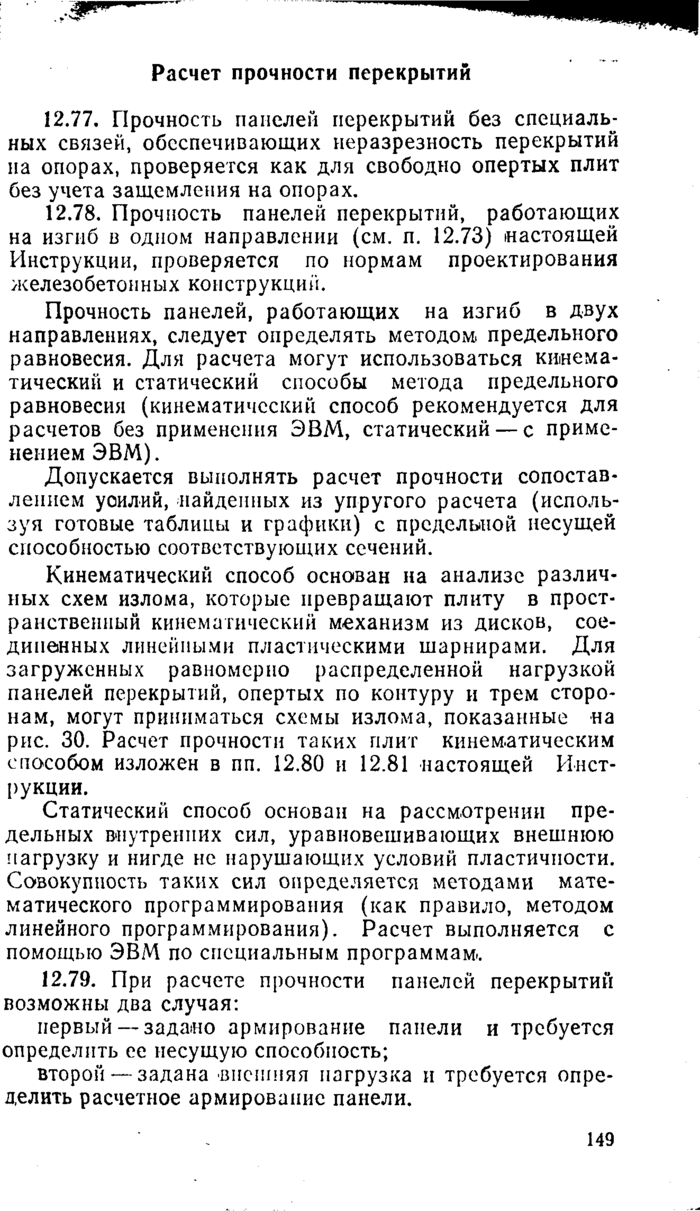

Расчет перекрытий . … 146 Расчет прочности перекрытий ……….149

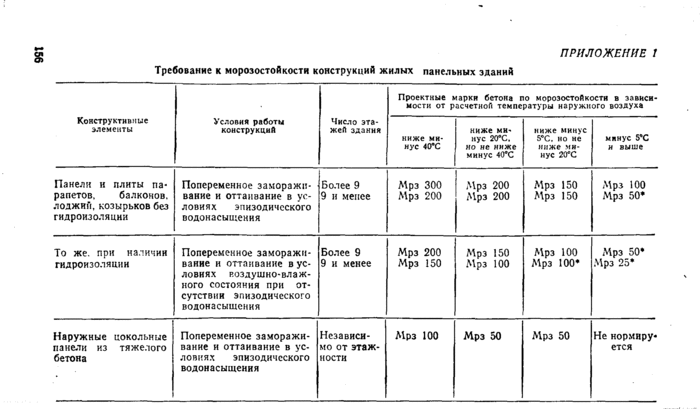

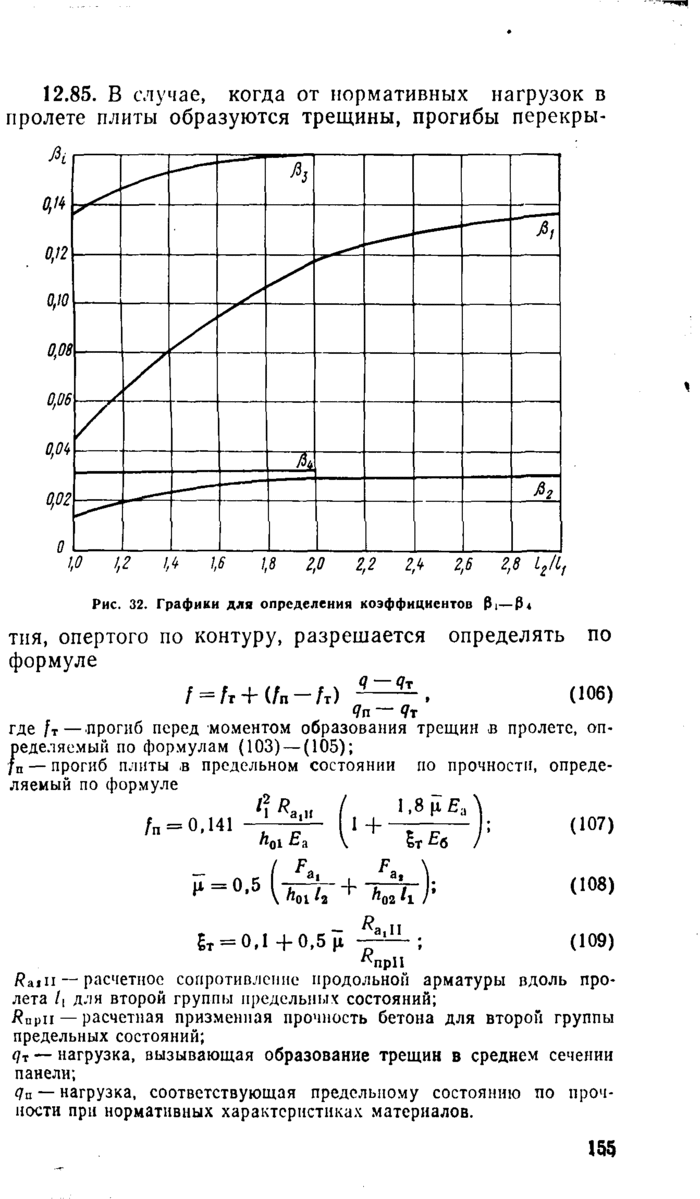

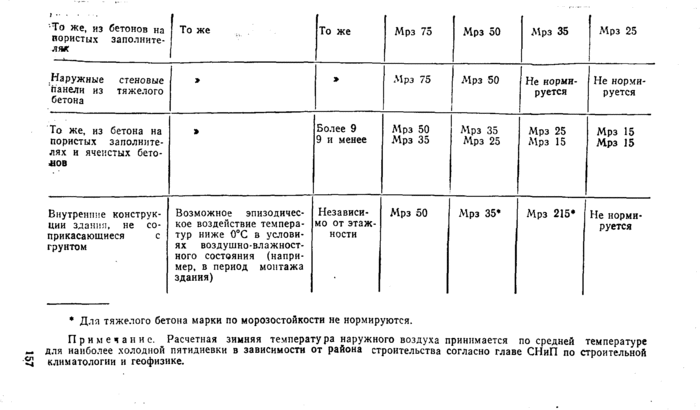

Расчет прогибов перекрытий 152 Приложение /. Требования к МО|И» и «стой кости    конструкций

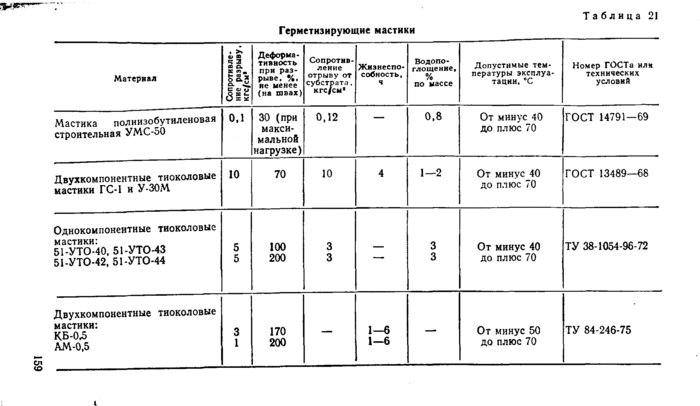

жилых панельных зданий . . 150 Приложение 2. Технические характеристики уплотняющих прокладок и герметизирующих

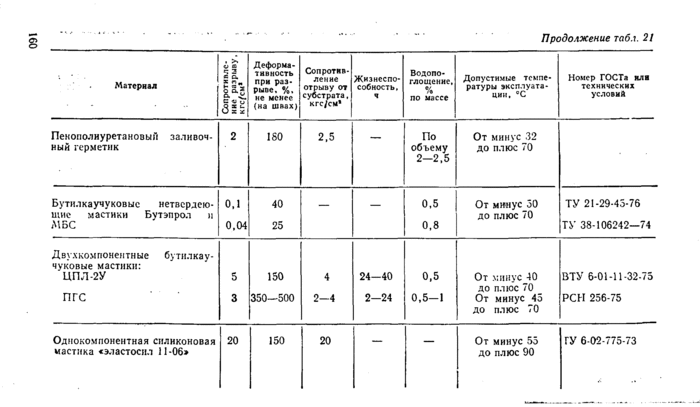

мастик………158

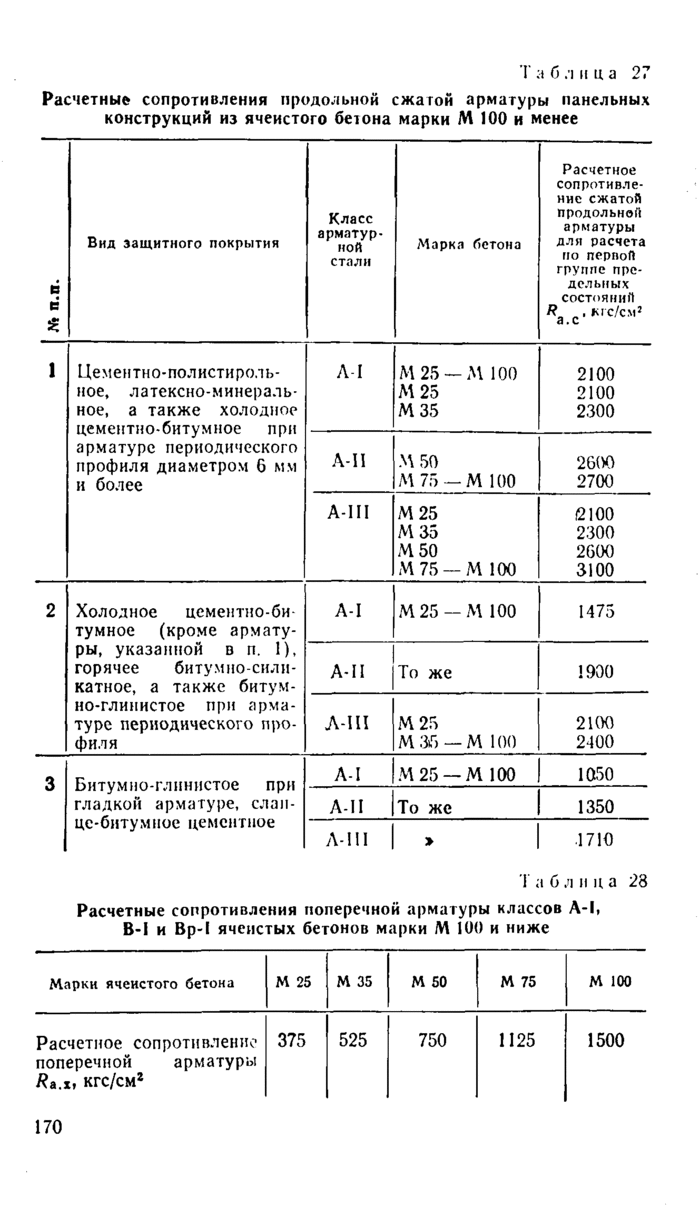

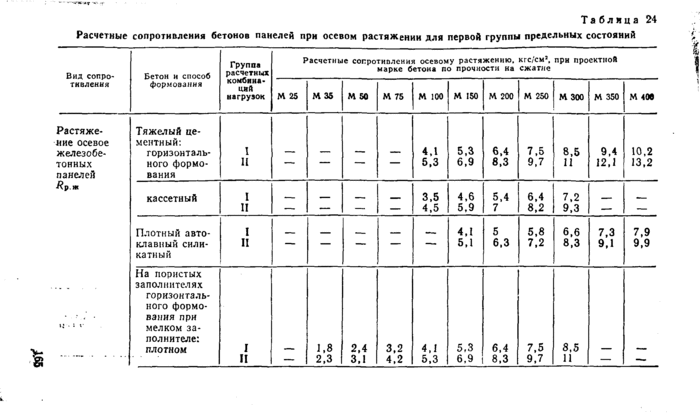

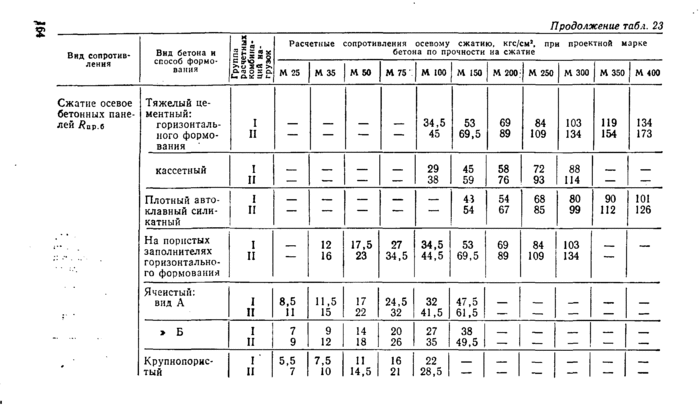

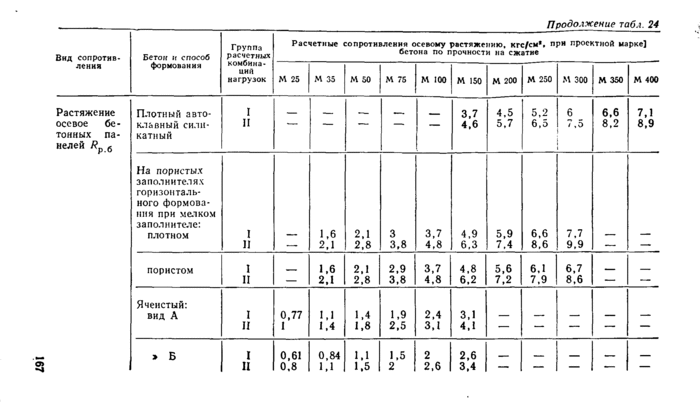

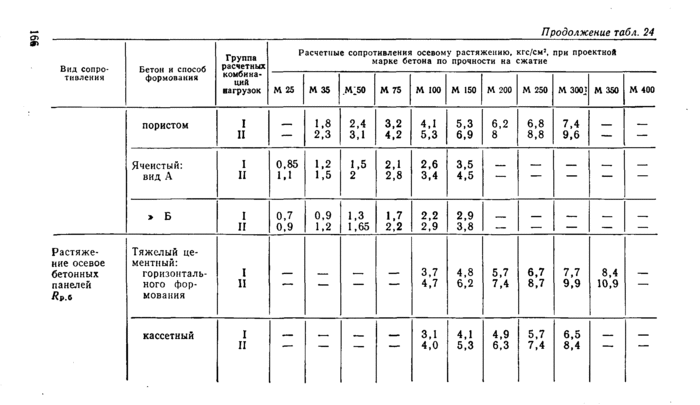

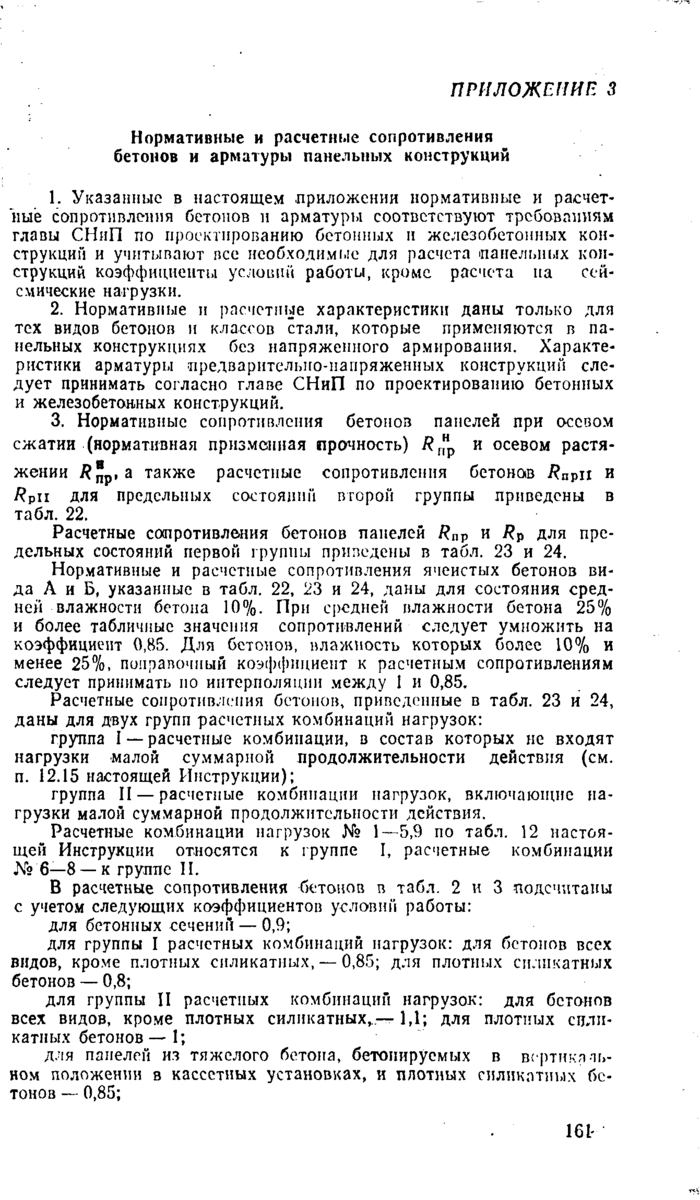

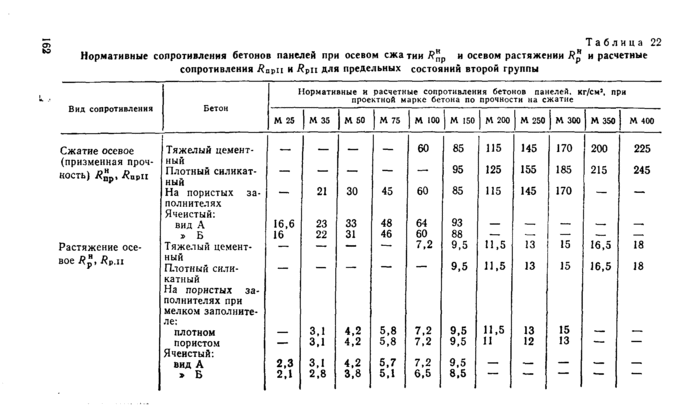

Приложение 3. Нормативные и расчетные сопротивления бетонов и арматуры панельных

конструкций…….?61

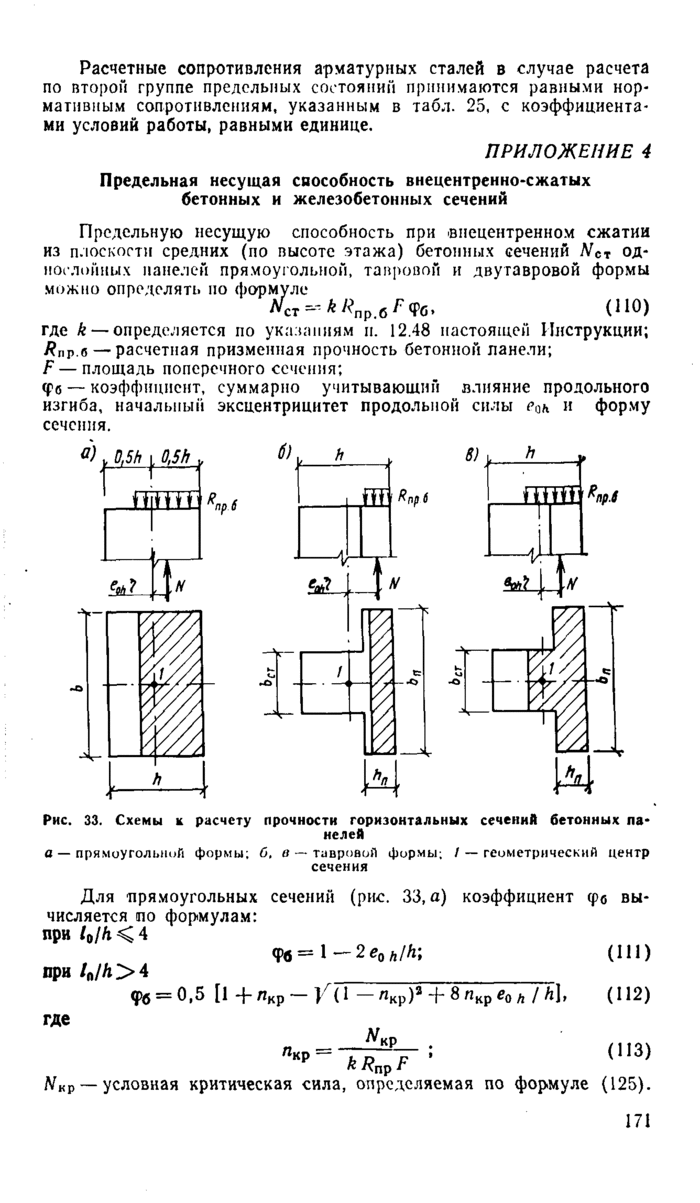

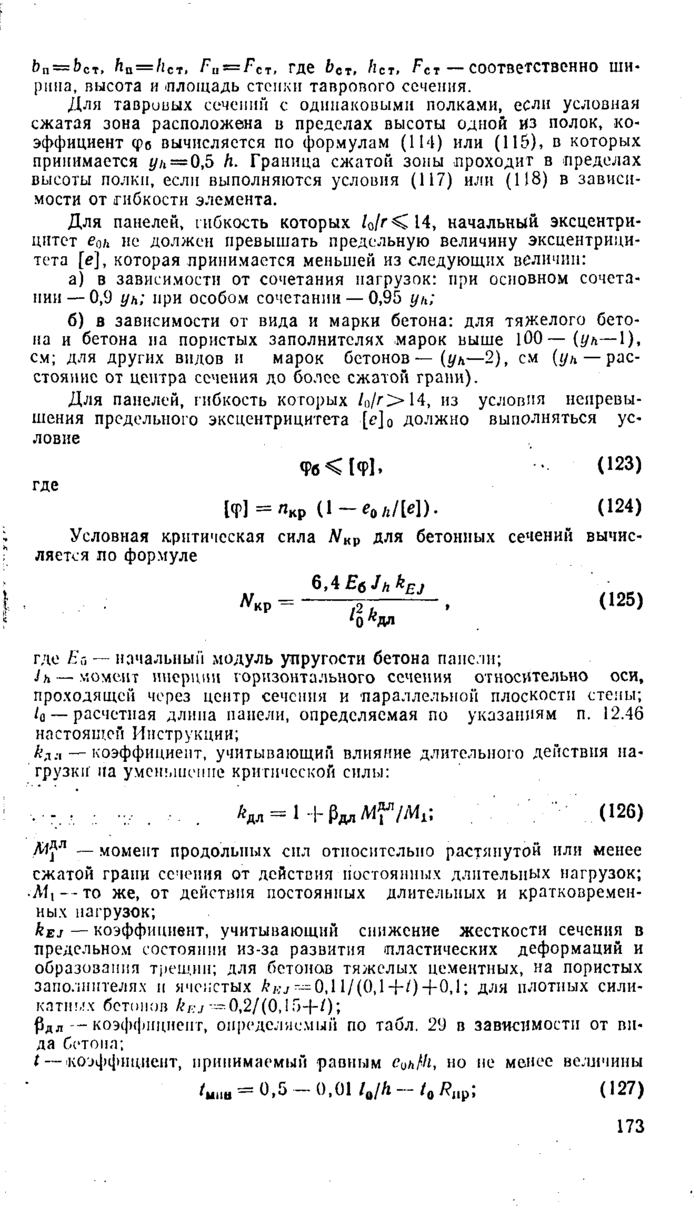

Приложение 4. Предельная несущая способность внецоитрен-но сжатых бетонных и железо

бетонных сечений…..171

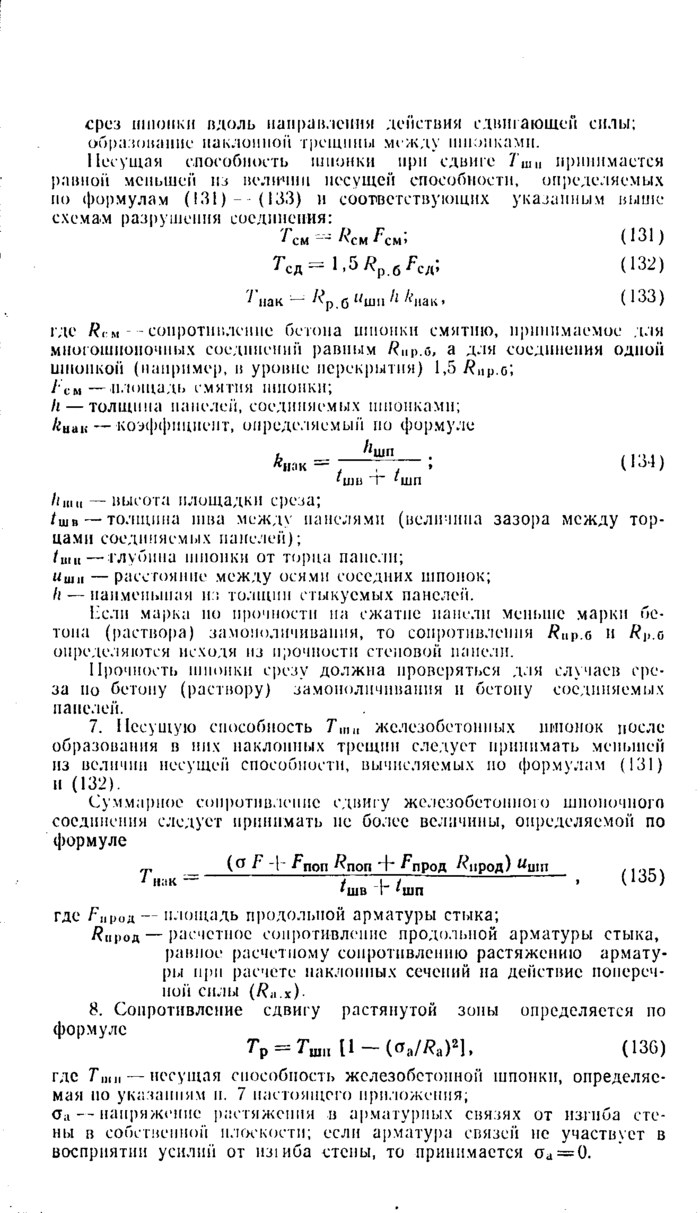

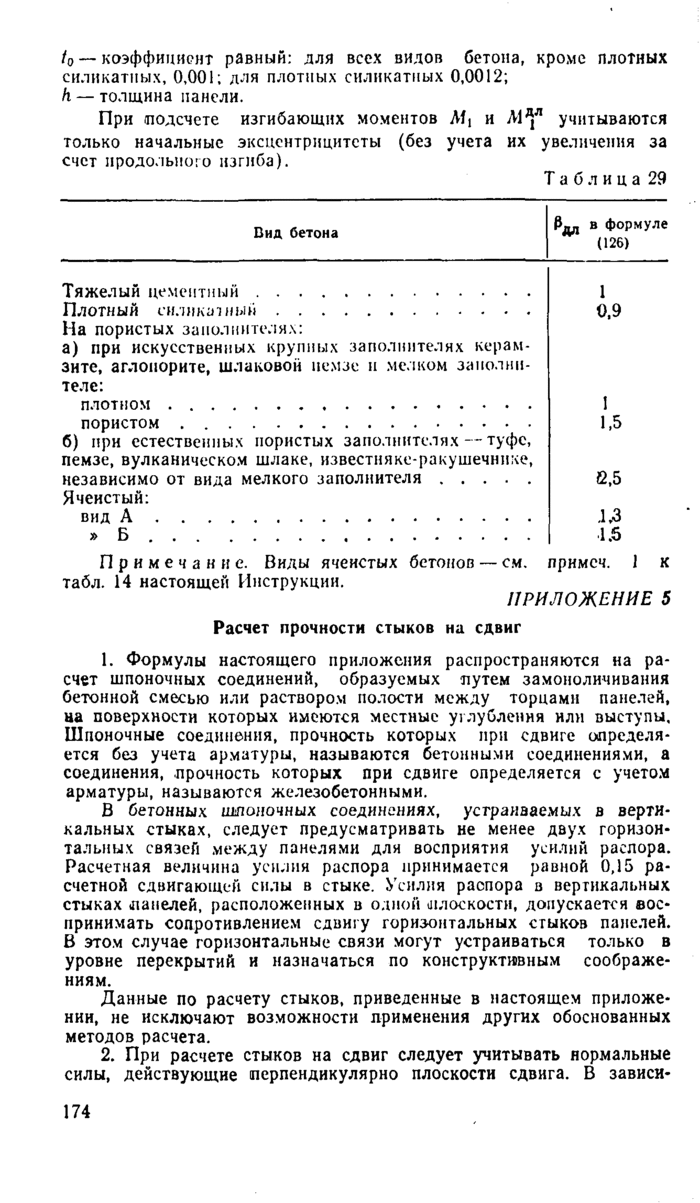

Приложение 5. Расчет прочности стыков па сдвиг …. 174

Госгражданстрой при Госстрое СССР ИНСТРУКЦИЯ ПО ПРОЕКТИРОВАНИЮ КОНСТРУКЦИИ ПАНЕЛЬНЫХ ЖИЛЫХ ЗДАНИИ ВСН 32-77

Редакция инструктивно-нормативной ящера гуры Зав. редакцией Жигачева Г. А. Редактор Лосева Н. В.

Мл. редактор Климова Л. М. Технический редактор Циханкова Ю. Л. Корректоры Бирюкова Л. П., Медведь И. В.

в набор 2.11 1978 г. г 84 X108 ‘/зг

9.24 уел. псч. л.

,аж 23 ООО экз.    Изд.    М    XЛ-7573

Подписано к печати I5.V 1978 г. Бумага типографская М 2 (уч.)пд. 10.16)

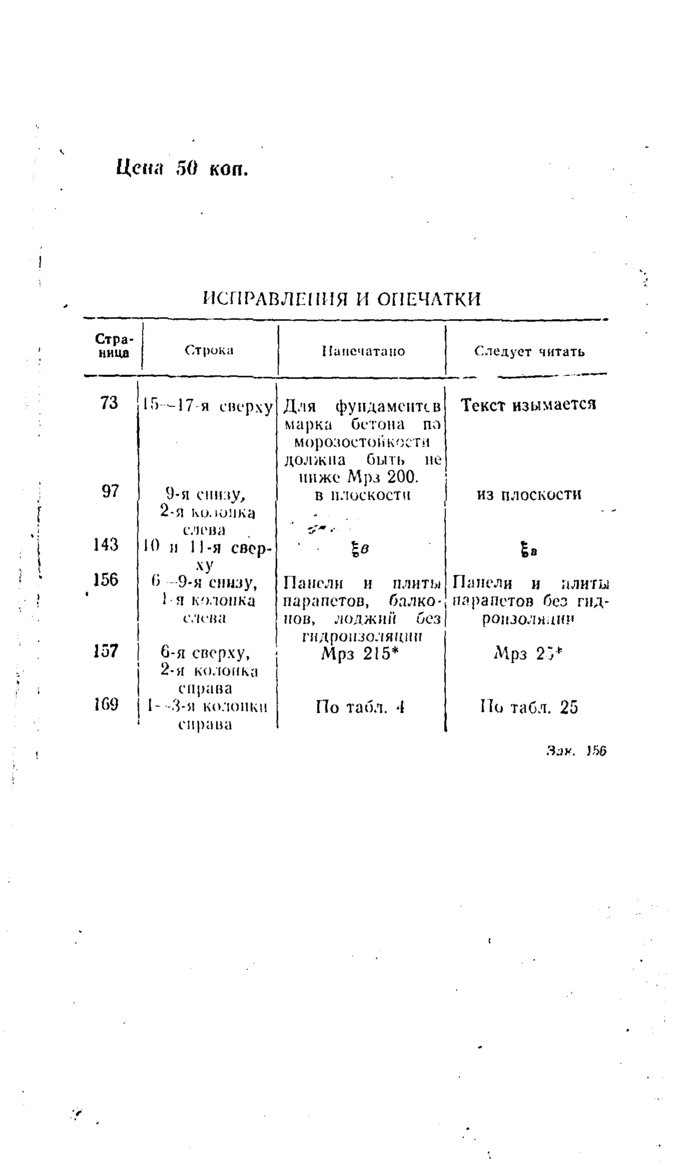

Зак. JV? 156    Цена 50 коп.

СтроииздаТ 103006, Москва. Кситяеоская, 23а

Подольский филиал ПО «Периодика» Союзнолиграфпрома при Государственном комитете Совета Министров СССР по Делам издательств, полиграфии и книжной торговли г. Подольск, ул. Кирова, д. 25

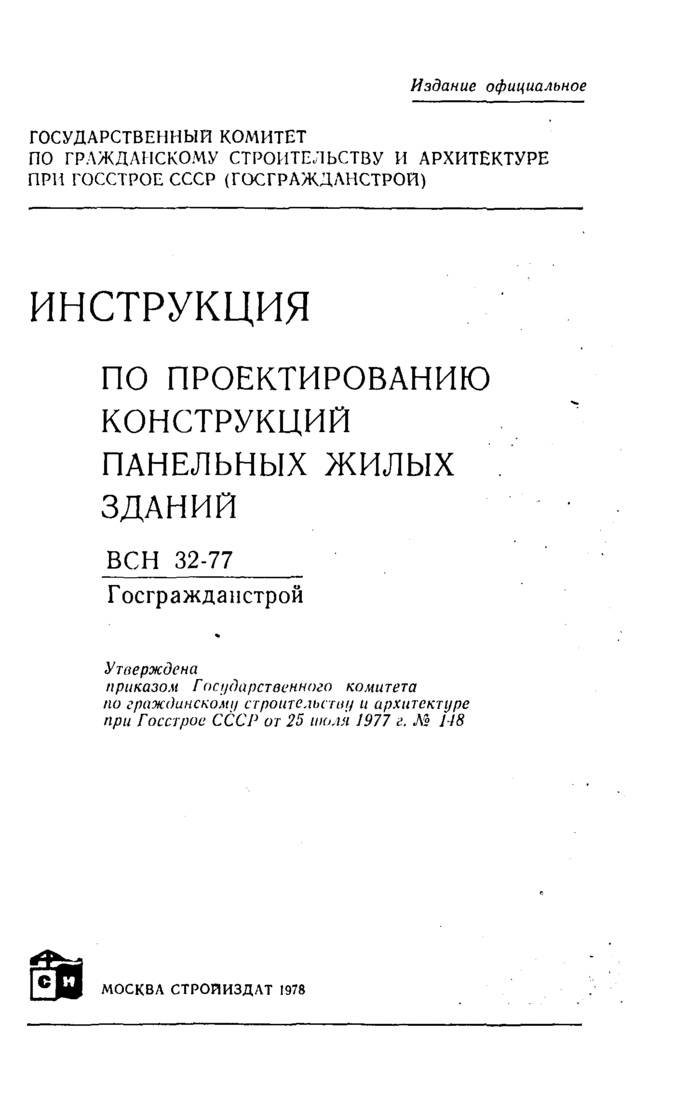

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ГРАЖДАНСКОМУ СТРОИТЕЛЬСТВУ И АРХИТЕКТУРЕ ПРИ ГОССТРОЕ СССР (ГОСГРАЖДАНСТРОЙ)

ИНСТРУКЦИЯ

ПО ПРОЕКТИРОВАНИЮ КОНСТРУКЦИЙ ПАНЕЛЬНЫХ ЖИЛЫХ ЗДАНИЙ

ВСН 32-77

Госгражданстрой

Утверждена

приказом Государствснного комитета по гражданскому строительству и архитектуре при Г осетров СССР от 25 толп 1977 г. Л? JI8

МОСКВА СТРОЯИЗДЛТ 1978

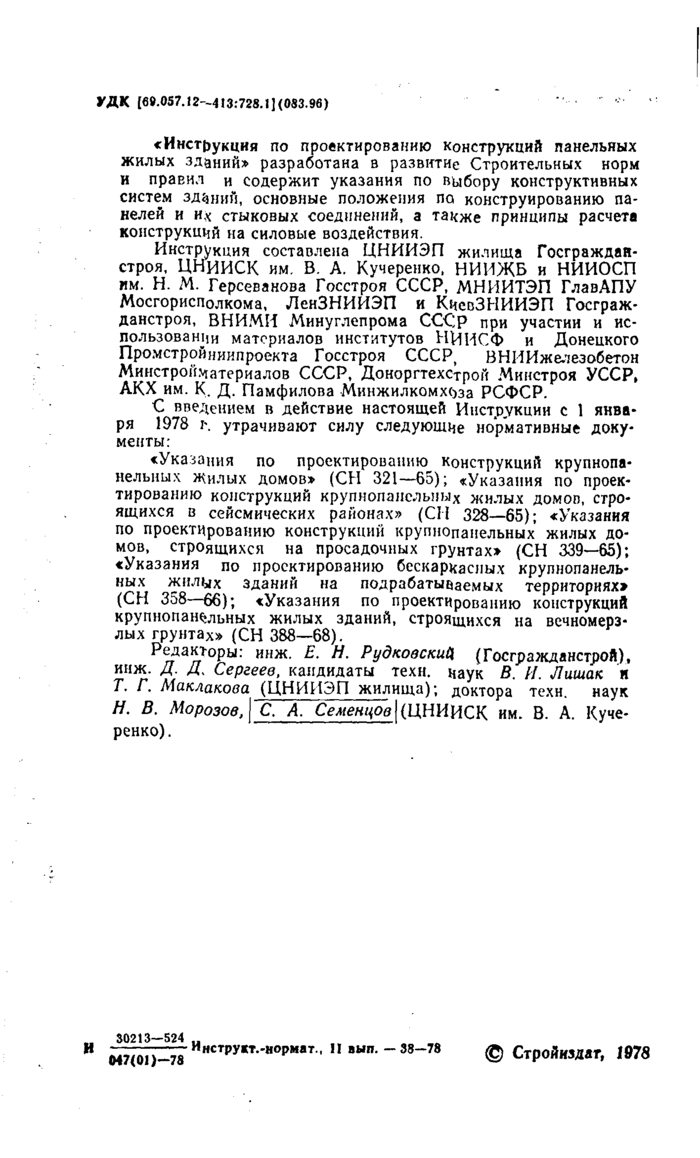

УДК [в».057.12-413:728.11 (083.98)

(Инструкция по проектированию конструкций лых зданий» разработана в развитие Строитель

панельяых

жилых зданий» разработана в развитие Строительных норм и правил и содержит указания по выбору конструктивных систем зданий, основные положения по конструированию панелей и и.к стыковых соединений, а также принципы расчета конструкций на силовые воздействия.

Инструкция составлена ЦНИИЭГТ жилища Госграждан-строя, ЦНИИСК им. В. А. Кучеренко, НИИЖБ и НИИОСП им. Н. М. Герсеванова Госстроя СССР, МНИИТЭП ГлавАПУ Мосгорисполкома, ЛенЗНИИЭП и КисвЗНИИЭП Госграж-данстроя, ВНИМИ Минуглепрома СССР при участии и использовании материалов институтов НИИСФ и Донецкого Промстройниипроекта Госстроя СССР, ВНИИжелезобетон Минстройчатериалов СССР, Доноргтехстрой Минстроя УССР, АКХ им. К. Д. Памфилова Минжилкомхъза РСФСР.

С введением в действие настоящей Инструкции с 1 января 1978 г. утрачивают силу следующие нормативные документы:

(Указания по проектированию конструкций крупнопанельных жилых домов» (СИ 321—65); (Указания по проектированию конструкций крупнопанельных жилых домов, строящихся в сейсмических районах» (СИ 328—65); (Указания по проектированию конструкций крупнопанельных жилых домов, строящихся на просадочных грунтах» (СН 339—65); (Указания по проектированию бескаркасных крупнопанельных жилых зданий на подрабатываемых территориях» (СН 358—66); (Указания по проектированию конструкций крупнопанельных жилых зданий, строящихся на вечномерзлых грунтах» (СН 388—68).

Редакторы: инж. Е. Н. РудковскиЦ (Госгражданстрой), инж. Д. Д, Сергеев, кандидаты техн. наук В. И. Лишак и Г. Г. Маклакова (ЦНИИЭП жилища); доктора техн. наук Н. В. Морозов, С. А. Семенцов\(ЦНИИСК им. В. А. Кучеренко).

_30213—524. Ицстругг.-иоршт., II »мп. — 38—78    ©    Стройнздаг,    1978

047<01)-78    ^w    У

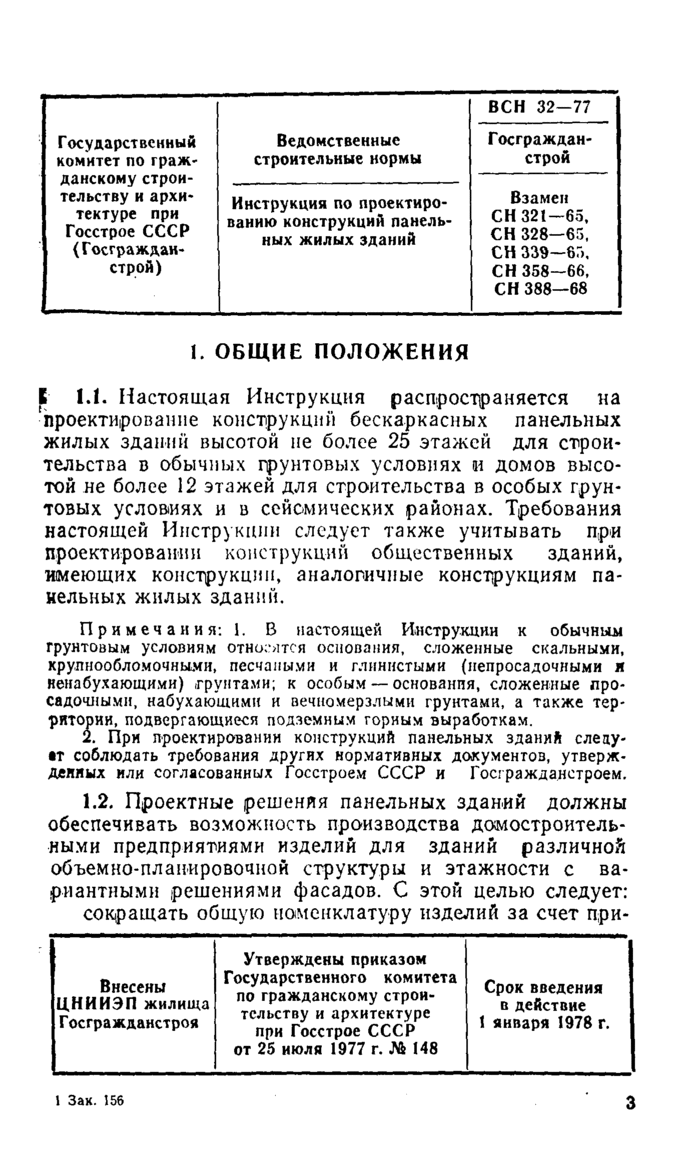

I. ОБЩИЕ ПОЛОЖЕНИЯ

К 1.1. Настоящая Инструкция распространяется на проектирование конструкций бескаркасных панельных жилых зданий высотой не более 25 этажей для строительства в обычных грунтовых условиях л домов высотой не более 12 этажей для строительства в особых грунтовых условиях и в сейсмических районах. Требования настоящей Инструкции следует также учитывать при проектировании конструкций общественных зданий, имеющих конструкции, аналогичные конструкциям панельных жилых зданий.

Примечания: 1. В настоящей Инструкции к обычным грунтовым условиям относятся основания, сложенные скальными, хрупнообломочнымн, песчаными и глинистыми (непросадочными я ненабухающими) грунтами; к особым — основания, сложенные лро-садочлыми, набухающими и вечномерзлыми грунтами, а также территории, подвергающиеся подземным горным выработкам.

2. При проектировании конструкций панельных зданий следует соблюдать требования других нормативных документов, утвержденных или согласованных Госстроем СССР и Госгражданстроем.

1.2. Проектные решения панельных зданий должны обеспечивать возможность производства домостроительными предприятиями изделий для зданий различной объемно-планировочной структуры и этажности с вариантными решениями фасадов. С этой целью следует: сокращать общую номенклатуру изделий за счет при-

Срок введения в действие 1 января 1978 г.

Внесены ЦНИИЭП жилища Г осгра ж данстроя

Утверждены приказом Государственного комитета по гражданскому строительству и архитектуре при Госстрое СССР от 25 июля 1977 г. № 148

I Зак. 156

3

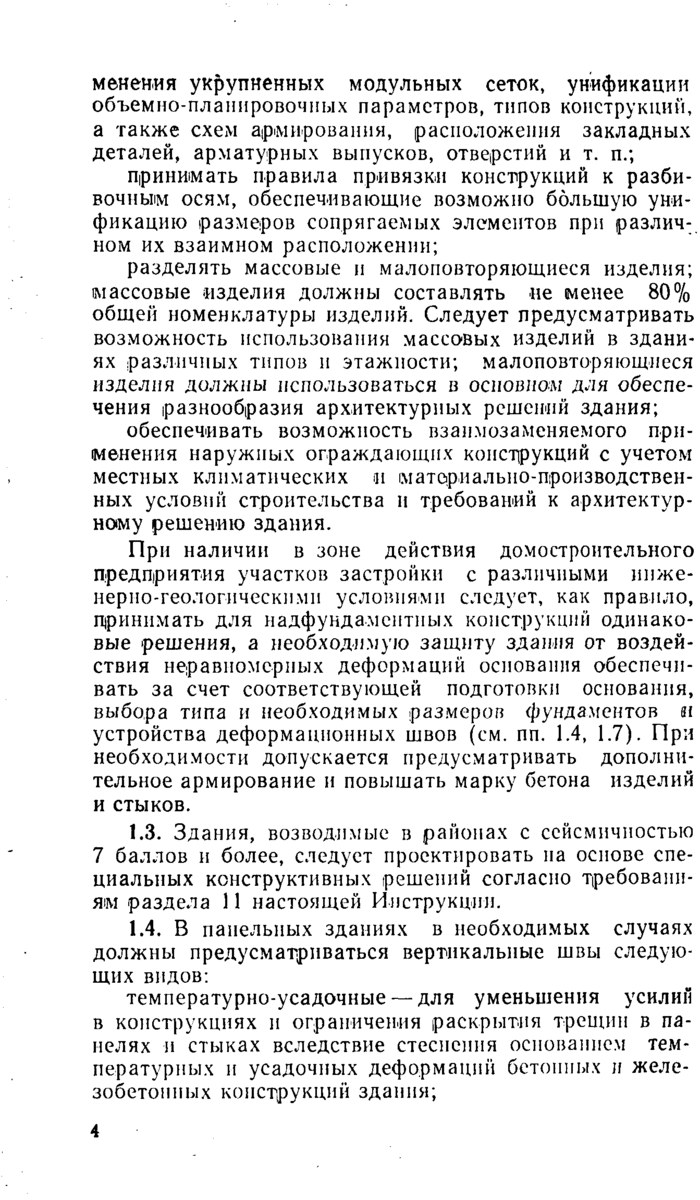

менения укрупненных модульных сеток, унификации объемио-плапировочиых параметров, типов конструкций, а также схем армировании, расположения закладных деталей, арматурных выпусков, отверстий и т. п.;

принимать правила привязки конструкций к разби-вочным осям, обеспечивающие возможно большую унификацию размеров сопрягаемых элементов при различу ном их взаимном расположении;

разделять массовые и малоновторяющиеся изделия; массовые изделия должны составлять не менее 80% общей номенклатуры изделий. Следует предусматривать возможность использования массовых изделий в зданиях различных типов и этажности; малоповторяющиеся изделия должны использоваться в основном для обеспечения разнообразия архитектурных решений здания;

обеспечивать возможность взаимозаменяемого применения наружных ограждающих конструкций с учетом местных климатических и материально-производственных условий строительства и требований к архитектурному решению здания.

При наличии в зоне действия домостроительного предприятия участков застройки с различными инженерно-геологическими условиями следует, как правило, принимать для иадфундаментпых конструкций одинаковые решения, а необходимую защиту здания от воздействия неравномерных деформаций основания обеспечивать за счет соответствующей подготовки основания, выбора типа и необходимых размеров фундаментов и устройства деформационных швов (см. пп. 1.4, 1.7). При необходимости допускается предусматривать дополнительное армирование и повышать марку бетона изделий и стыков.

1.3.    Здания, возводимые в районах с сейсмичностью 7 баллов и более, следует проектировать па основе специальных конструктивных решений согласно требованиям раздела 11 настоящей Инструкции.

1.4.    В панельных зданиях в необходимых случаях должны предусматриваться вертикальные швы следующих видов:

температурно-усадочные — для уменьшения усилив в конструкциях и ограничения раскрытия трещин в панелях и стыках вследствие стеснения основанием температурных и усадочных деформаций бетонных и железобетонных конструкций здания;

4

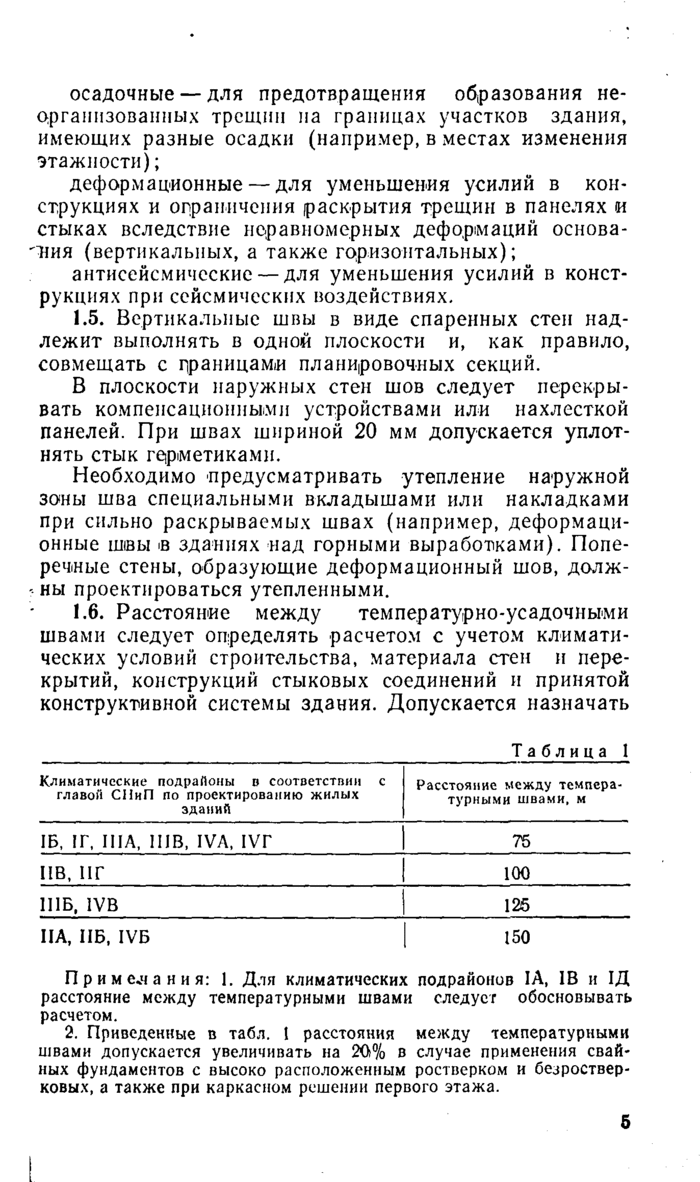

осадочные — для предотвращения образования неорганизованных трещин па границах участков здания, имеющих разные осадки (например, в местах изменения этажности);

деформационные — для уменьшения усилий в конструкциях и ограничения раскрытия трещин в панелях и стыках вследствие неравномерных деформаций основания (вертикальных, а также горизонтальных);

антисейсмические — для уменьшения усилий в конструкциях при сейсмических воздействиях.

1.5.    Вертикальные швы в виде спаренных стен надлежит выполнять в одной плоскости и, как правило, совмещать с границами планировочных секций.

В плоскости наружных стен шов следует перекрывать компенсационными устройствами или нахлесткой панелей. При швах шириной 20 мм допускается уплотнять стык герметиками.

Необходимо предусматривать утепление наружной зоны шва специальными вкладышами или накладками при сильно раскрываемых швах (например, деформационные швы в зданиях над горными выработками). Поперечные стены, образующие деформационный шов, должны проектироваться утепленными.

1.6.    Расстояние между температурно-усадочными швами следует определять расчетом с учетом климатических условий строительства, материала стен и перекрытий, конструкций стыковых соединений и принятой конструктивной системы здания. Допускается назначать

Т аблица 1

Примечания: 1. Для климатических подрайонов IA, IB и 1Д расстояние между температурными швами следует обосновывать расчетом.

2. Приведенные в табл. I расстояния между температурными швами допускается увеличивать на 20% в случае применения свайных фундаментов с высоко расположенным ростверком и беароствер-ковых, а также при каркасном решении первого этажа.

5

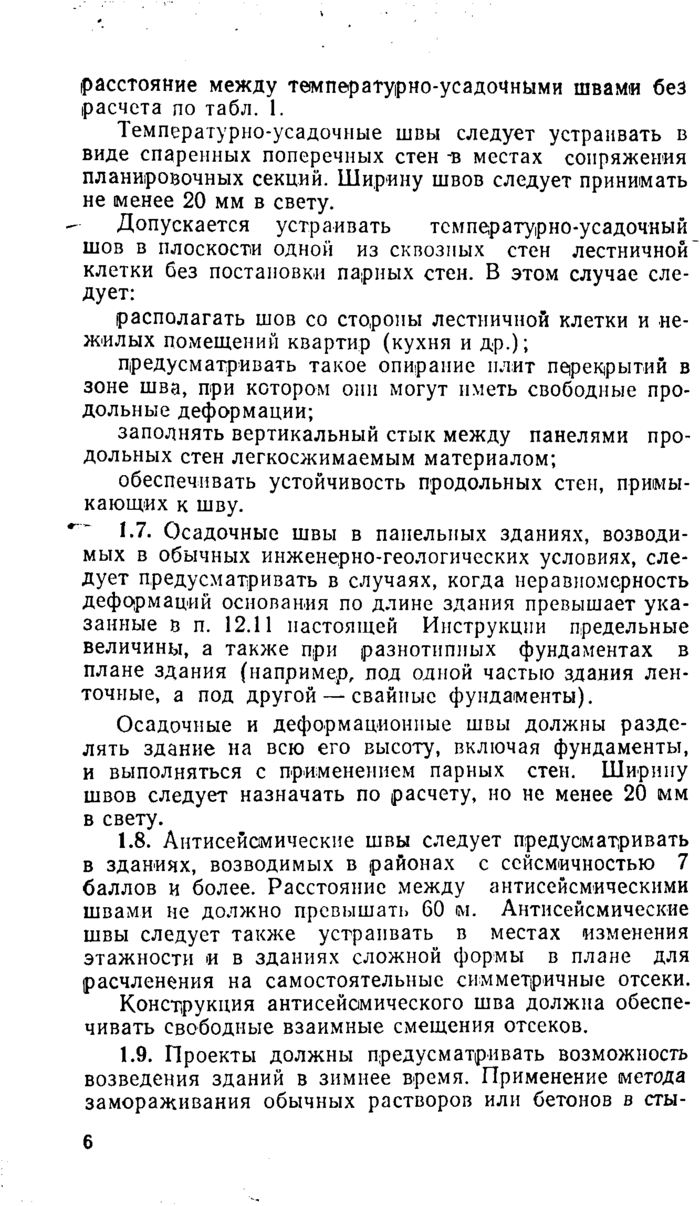

расстояние между температурно-усадочными швами без

расчета по табл. 1.

Температурно-усадочные швы следует устраивать в виде спаренных поперечных стен и местах сопряжения планировочных секций. Ширину швов следует принимать не менее 20 мм в свету.

Допускается устраивать температурно-усадочный шов в плоскости одной из сквозных стен лестничной клетки без постановки парных стен. В этом случае следует:

располагать шов со стороны лестничной клетки и нежилых помещений квартир (кухня и др.);

предусматривать такое опирапие плит перекрытий в зоне шва, при котором они могут иметь свободные продольные деформации;

заполнять вертикальный стык между панелями продольных стен легкосжимаемым материалом;

обеспечивать устойчивость продольных стен, примыкающих к шву.

1.7.    Осадочные швы в панельных зданиях, возводимых в обычных инженерно-геологических условиях, следует предусматривать в случаях, когда неравномерность деформаций основания по длине здания превышает указанные в п. 12.11 настоящей Инструкции предельные величины, а также при разнотипных фундаментах в плане здания (например, под одной частью здания ленточные, а под другой — свайные фундаменты).

Осадочные и деформационные швы должны разделять здание на всю его высоту, включая фундаменты, и выполняться с применением парных стен. Ширину швов следует назначать по расчету, но не менее 20 мм в свету.

1.8.    Антисейсмические швы следует предусматривать в зданиях, возводимых в районах с сейсмичностью 7 баллов и более. Расстояние между антисейсмическими швами не должно превышать G0 м. Антисейсмические швы следует также устраивать в местах изменения этажности и в зданиях сложной формы в плане для расчленения на самостоятельные симметричные отсеки.

Конструкция антисейсмического шва должна обеспечивать свободные взаимные смещения отсеков.

1.9.    Проекты должны предусматривать возможность возведения зданий в зимнее время. Применение метода замораживания обычных растворов или бетонов в сты-

6

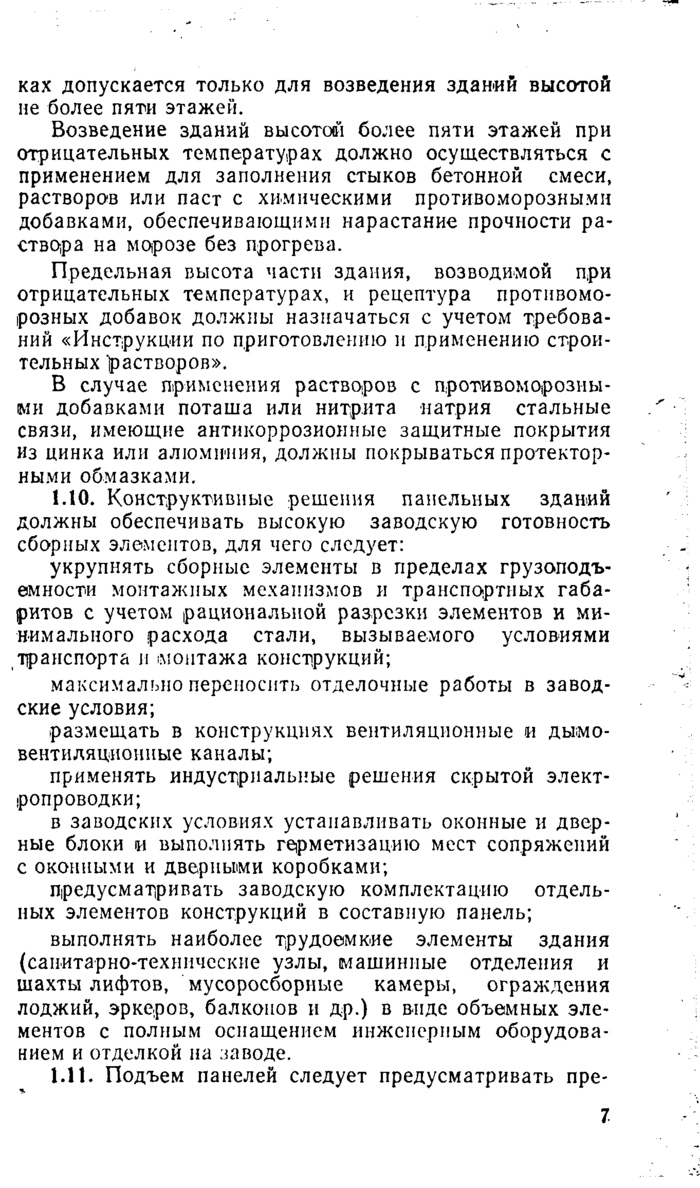

ках допускается только для возведения зданий высотой не более пяти этажей.

Возведение зданий высотой более пяти этажей при отрицательных температурах должно осуществляться с применением для заполнения стыков бетонной смеси, растворов или паст с химическими противоморозными добавками, обеспечивающими нарастание прочности раствора на морозе без прогрева.

Предельная высота части здания, возводимой при отрицательных температурах, и рецептура противомо-розных добавок должны назначаться с учетом требований «Инструкции по приготовлению и применению строительных растворов».

В случае применения растворов с противоморозными добавками поташа или нитрита натрия стальные связи, имеющие антикоррозионные защитные покрытия из цинка или алюминия, должны покрываться протекторными обмазками.

1.10.    Конструктивные решения панельных зданий должны обеспечивать высокую заводскую готовность сборных элементов, для чего следует:

укрупнять сборные элементы в пределах грузоподъемности монтажных механизмов и транспортных габаритов с учетом рациональной разрезки элементов и минимального расхода стали, вызываемого условиями транспорта и монтажа конструкций;

максимально переносить отделочные работы в заводские условия;

размещать в конструкциях вентиляционные и дымо-вентиляционные каналы;

применять индустриальные решения скрытой электропроводки;

в заводских условиях устанавливать оконные и дверные блоки и выполнять герметизацию мест сопряжений с оконными и дверными коробками;

предусматривать заводскую комплектацию отдельных элементов конструкций в составную панель;

выполнять наиболее трудоемкие элементы здания (санитарно-технические узлы, машинные отделения и шахты лифтов, мусоросбориые камеры, ограждения лоджий, эркеров, балконов и др.) в виде объемных элементов с полным оснащением инженерным оборудованием и отделкой на заводе.

1.11.    Подъем панелей следует предусматривать пре-

7

! •

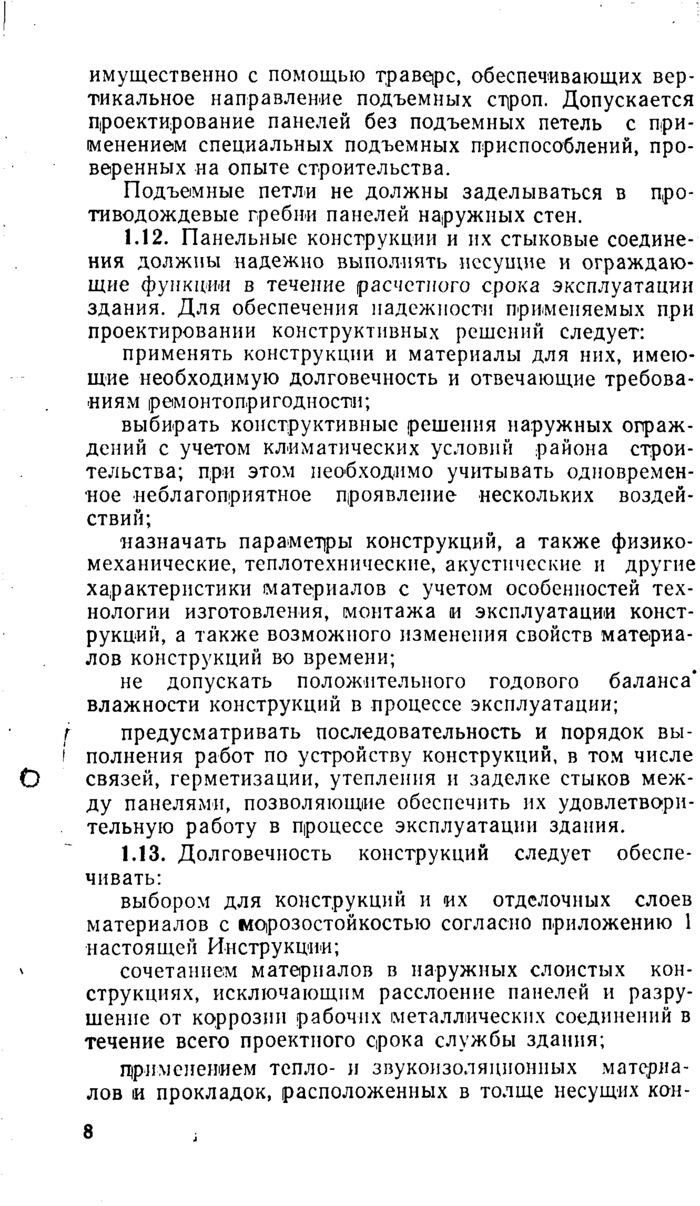

имущественно с помощью траверс, обеспечивающих вертикальное направление подъемных строп. Допускается проектирование панелей без подъемных петель с применением специальных подъемных приспособлений, проверенных на опыте строительства.

Подъемные петли не должны заделываться в про-тиводождевые гребни панелей наружных стен.

1.12.    Панельные конструкции и их стыковые соединения должны надежно выполнять несущие и ограждающие функции в течение расчетного срока эксплуатации здания. Для обеспечения надежности применяемых при проектировании конструктивных решений следует:

применять конструкции и материалы для них, имеющие необходимую долговечность и отвечающие требованиям ремонтопригодности;

выбирать конструктивные решения наружных ограждений с учетом климатических условий района строительства; при этом необходимо учитывать одновременное неблагоприятное проявление нескольких воздействий;

назначать параметры конструкций, а также физикомеханические, теплотехнические, акустические и другие характеристики материалов с учетом особенностей технологии изготовления, монтажа и эксплуатации конструкций, а также возможного изменения свойств материалов конструкций во времени;

не допускать положительного годового баланса’ влажности конструкций в процессе эксплуатации; i предусматривать последовательность и порядок вы-i полпенни работ по устройству конструкций, в том числе О связей, герметизации, утепления и заделке стыков между панелями, позволяющие обеспечить их удовлетворительную работу в процессе эксплуатации здания.

1.13.    Долговечность конструкций следует обеспечивать:

выбором для конструкций и их отделочных слоев материалов с морозостойкостью согласно приложению 1 настоящей Инструкции;

‘    сочетанием    материалов в наружных слоистых кон

струкциях, исключающим расслоение панелей и разрушение от коррозии рабочих металлических соединений в течение всего проектного срока службы здания;

применением тепло- и звукоизоляционных материалов и прокладок, расположенных в толще несущих кон-

8    j

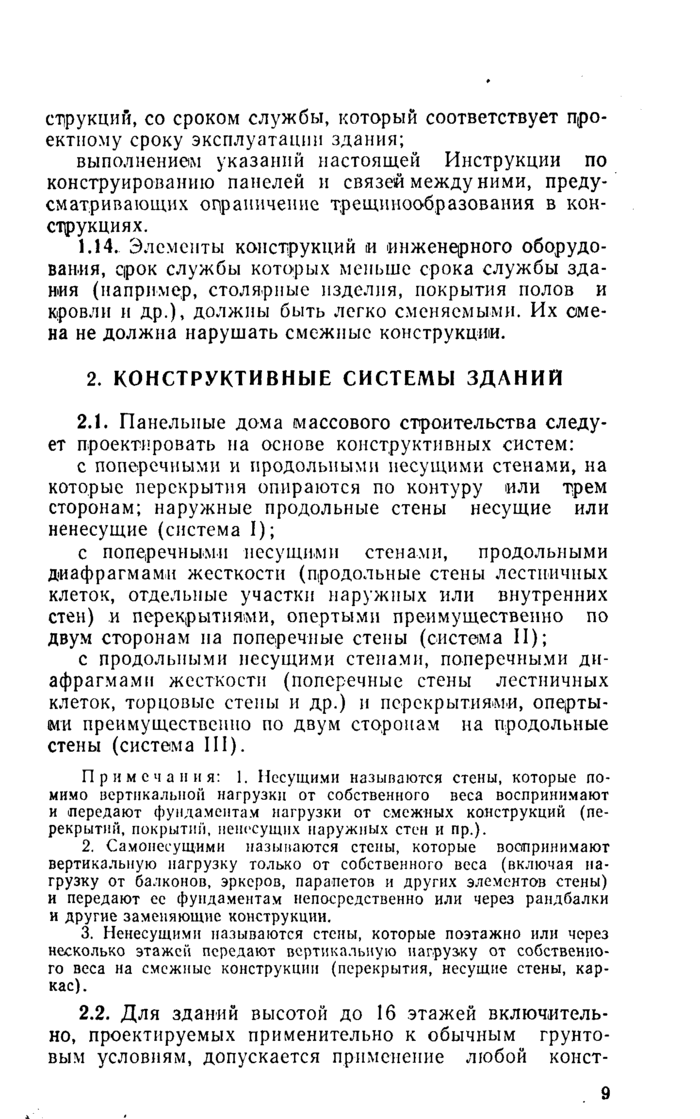

струкций, со сроком службы, который соответствует проектному сроку эксплуатации здания;

выполнением указаний настоящей Инструкции по конструированию панелей и связей между ними, предусматривающих ограничение трещинообразования в конструкциях.

1.14. Элементы конструкций и инженерного оборудования, срок службы которых меньше срока службы здания (например, столярные изделия, покрытия иолов и кровли и др.), должны быть легко сменяемыми. Их смена не должна нарушать смежные конструкции.

2. КОНСТРУКТИВНЫЕ СИСТЕМЫ ЗДАНИИ

2.1.    Панельные дома массового строительства следует проектировать на основе конструктивных систем:

с поперечными и продольными несущими стенами, на которые перекрытия опираются по контуру «или трем сторонам; наружные продольные стены несущие или ненесущие (система I);

с поперечными несущими стенами, продольными диафрагмами жесткости (продольные стены лестничных клеток, отдельные участки наружных или внутренних стен) и перекрытиями, опертыми преимущественно по двум сторонам на поперечные стены (система II);

с продольными несущими стенами, поперечными диафрагмами жесткости (поперечные стены лестничных клеток, торцовые стены и др.) и перекрытиями, опертыми преимущественно по двум сторонам на продольные стены (система III).

Примечания: 1. Несущими называются стены, которые помимо вертикальной нагрузки от собственного веса воспринимают и передают фундаментам нагрузки от смежных конструкций (перекрытий, покрытий, ненссущих наружных стен и пр.).

2.    Самонесущими называются стены, которые воспринимают вертикальную нагрузку только от собственного веса (включая нагрузку от балконов, эркеров, парапетов и других элементов стены) и передают ее фундаментам непосредственно или через рандбалки и другие заменяющие конструкции.

3.    Ненесущнми называются стены, которые поэтажно или через несколько этажей передают вертикальную нагрузку от собственного веса на смежные конструкции (перекрытия, несущие стены, каркас).

2.2.    Для зданий высотой до 16 этажей включительно, проектируемых применительно к обычным грунтовым условиям, допускается применение любой конст-

9

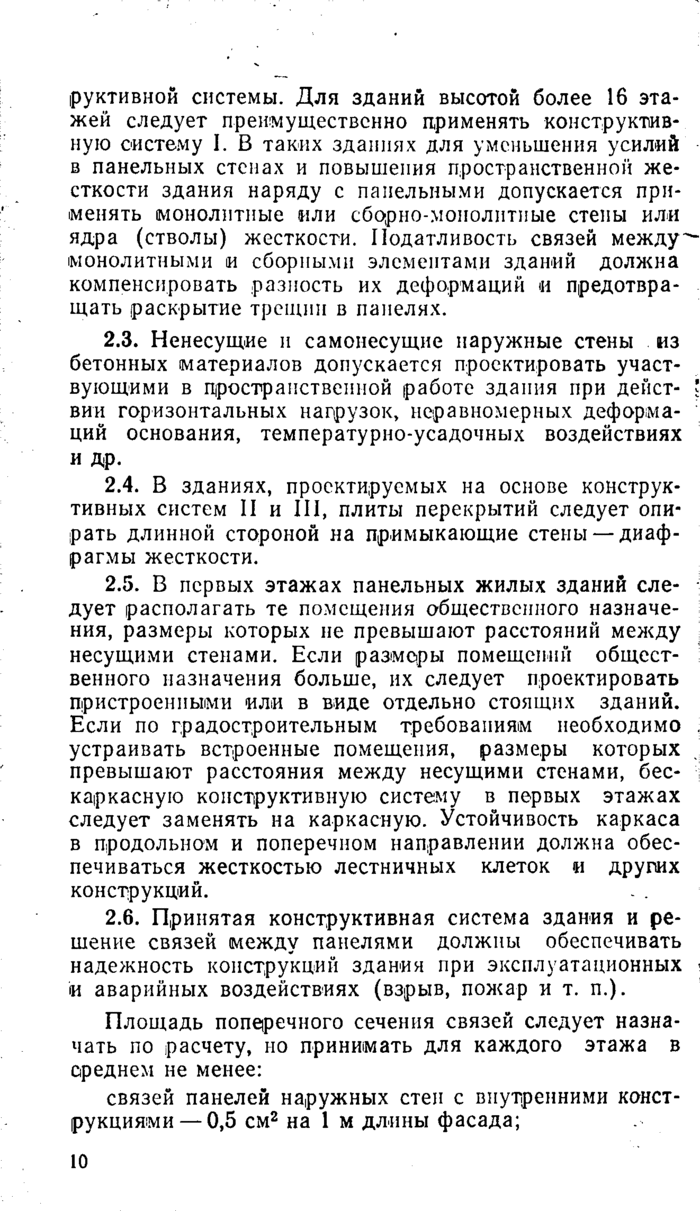

руктивной системы. Для зданий высотой более 16 этажей следует преимущественно применять конструктивную систему 1. В таких зданиях для уменьшения усилий в панельных стенах и повышения пространственной жесткости здания наряду с панельными допускается применять монолитные или сборно-монолитные степы или ядра (стволы) жесткости. Податливость связей между^ монолитными и сборными элементами зданий должна компенсировать разность их деформаций и предотвращать раскрытие трещин в панелях.

2.3.    Ненесущие и самонесущие наружные стены из бетонных материалов допускается проектировать участвующими в пространственной работе здания при дейст- ! вии горизонтальных нагрузок, неравномерных деформаций основания, температурно-усадочных воздействиях

и др.

2.4.    В зданиях, проектируемых на основе конструктивных систем II и III, плиты перекрытий следует опирать длинной стороной на примыкающие стены —диафрагмы жесткости.

2.5.    В первых этажах панельных жилых зданий следует располагать те помещения общественного назначения, размеры которых не превышают расстояний между несущими стенами. Если размеры помещений общественного назначения больше, их следует проектировать пристроенными или в виде отдельно стоящих зданий. Если по градостроительным требованиям необходимо . устраивать встроенные помещения, размеры которых превышают расстояния между несущими стенами, бескаркасную конструктивную систему в первых этажах следует заменять на каркасную. Устойчивость каркаса

в продольном и поперечном направлении должна обеспечиваться жесткостью лестничных клеток и других конструкций.

2.6.    Принятая конструктивная система здания и решение связей между панелями должны обеспечивать надежность конструкций здания при эксплуатационных -и аварийных воздействиях (взрыв, пожар и т. п.).

Площадь поперечного сечения связей следует назначать по расчету, по принимать для каждого этажа в среднем не менее:

связей панелей наружных стен с внутренними конструкциями— 0,5 см² на 1 м длины фасада;

r^: v*-_: • • : ‘ —    ■ \

Ь »    ■    ■

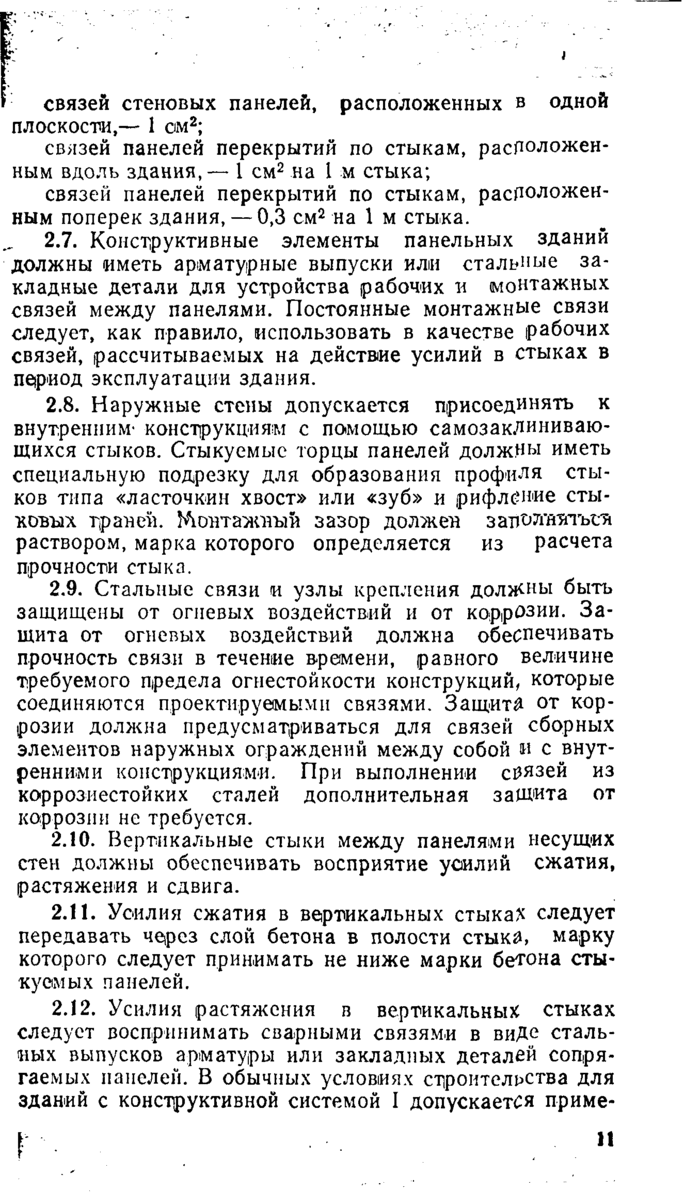

связей стеновых панелей, расположенных в одной плоскости,— 1 ом²;

связей панелей перекрытий по стыкам, расположенным вдоль здания,— 1 см² на 1 м стыка;

связей панелей перекрытий по стыкам, расположенным поперек здания, —0,3 см² на 1 м стыка.

2.7.    Конструктивные элементы панельных зданий должны «меть арматурные выпуски ил« стальные закладные детали для устройства рабочих и монтажных связей между панелями. Постоянные монтажные связи следует, как правило, использовать в качестве рабочих связей, рассчитываемых на действие усилий в стыках в период эксплуатации здания.

2.8.    Наружные стены допускается присоединять к внутренним’ конструкциям с помощью самозакдиниваю-щихся стыков. Стыкуемые торцы панелей должны иметь специальную подрезку для образования профиля стыков типа «ласточкин хвост» или «зуб» и
