Надёжность болтового соединения зависит не только от диаметра крепежа. Важно учитывать класс прочности, длину резьбы, материал деталей, условия эксплуатации и способ контроля затяжки. Ошибка на одном этапе может привести к ослаблению узла, деформации отверстия или преждевременной коррозии.

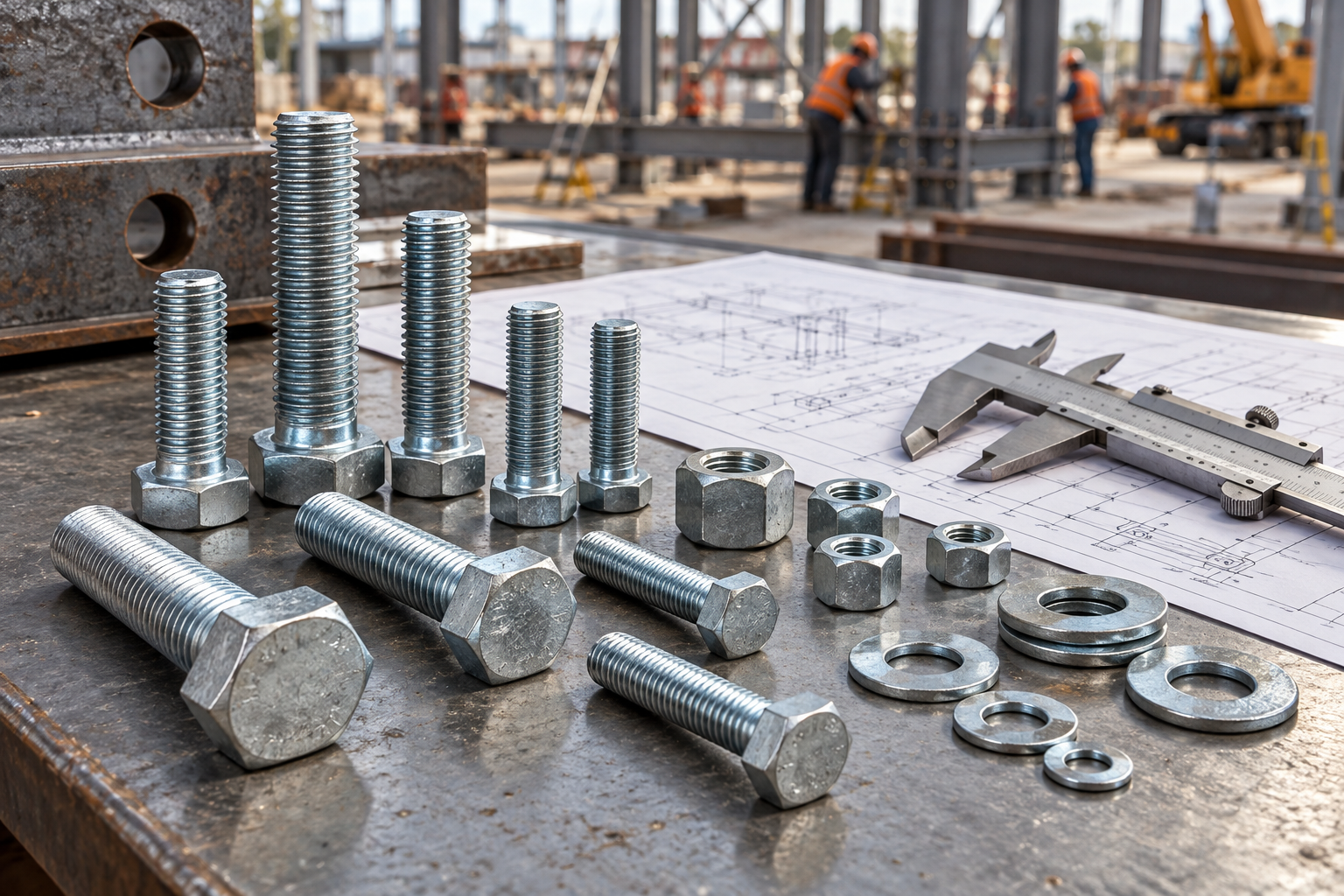

Для типовых строительных и машиностроительных соединений широко применяются шестигранные болты ГОСТ 7798-70. Стандарт задаёт основные размеры изделия с шестигранной головкой и помогает согласовать болт с гайкой, шайбой и подготовленным отверстием. Однако обозначение стандарта не заменяет расчёт: конкретный размер и исполнение выбирают по проектной нагрузке.
Из чего складывается обозначение болта
В спецификации обычно указывают диаметр резьбы, длину стержня, шаг резьбы, класс прочности, покрытие и стандарт. Эти параметры нельзя рассматривать отдельно. Например, болт подходящего диаметра, но недостаточной длины не обеспечит полного зацепления гайки, а слишком длинная резьбовая часть может попасть в плоскость среза и снизить несущую способность соединения.
Диаметр обозначают буквой M и числом в миллиметрах. Для распространённых размеров стандарт предусматривает нормальный и, в отдельных случаях, мелкий шаг. Мелкий шаг позволяет точнее регулировать затяжку и может быть полезен при ограниченной толщине, но он требовательнее к чистоте резьбы и точности подбора гайки.
Длину болта измеряют от опорной поверхности головки до конца стержня. Головка в этот размер не входит. Перед заказом важно проверить, какая часть стержня должна оставаться гладкой, а какая — иметь резьбу. Для соединений, воспринимающих поперечную нагрузку, желательно, чтобы плоскость среза проходила по гладкому участку.
Как определить требуемую длину
Сложите толщины соединяемых деталей, шайб и других элементов пакета. Затем добавьте высоту гайки и небольшой запас для выхода резьбы. После затяжки за гайкой обычно должны быть видны несколько полных витков, если проектом не предусмотрено иное. Слишком большой выступ мешает монтажу и может повредиться, а недостаточный означает неполное зацепление.
Если используются пружинные, увеличенные или клиновые шайбы, их фактическая толщина учитывается отдельно. При монтаже через окрашенные или мягкие материалы нужно оценить возможную усадку слоя. Для ответственных узлов длину подтверждают чертежом и пробной сборкой.
Нельзя компенсировать заметную нехватку длины уменьшением числа шайб, если они предусмотрены проектом. Шайба распределяет давление головки и гайки, защищает поверхность и может быть частью системы стопорения. Изменение комплекта требует технического обоснования.
Класс прочности и нагрузка
Маркировка класса прочности отражает механические свойства крепежа. Более высокий класс не всегда является универсально лучшим выбором: он должен соответствовать гайке, материалу соединяемых деталей и расчётной схеме. Установка высокопрочного болта в тонкий мягкий лист не устранит риск смятия отверстия.
Для статических конструкций учитывают растяжение, срез и смятие. При вибрации и переменной нагрузке дополнительно оценивают усталость, способ стопорения и сохранение предварительной затяжки. В узлах, важных для безопасности, подбор выполняет конструктор, а монтаж ведут по утверждённой технологии.
Болт, гайка и шайба образуют комплект. Гайка недостаточного класса может сорвать резьбу раньше, чем болт реализует расчётную прочность. Шайба должна иметь подходящую твёрдость и размер опорной поверхности. Смешивание случайных компонентов делает результат непредсказуемым.
Покрытие и среда эксплуатации
На сухом отапливаемом объекте требования к защите отличаются от улицы, влажного помещения или химически активной среды. Цинковое покрытие замедляет коррозию, но его тип и толщина должны соответствовать условиям. При повреждении покрытия во время монтажа защитный ресурс снижается.
Нержавеющий крепёж выбирают по марке стали и совместимости с деталями. Контакт разных металлов во влажной среде способен вызвать электрохимическую коррозию. Иногда требуется изоляционная шайба или специальное покрытие. Решение принимают с учётом всей пары материалов, а не только внешнего вида болта.
Покрытие влияет на трение в резьбе, поэтому одинаковый момент затяжки может создавать разное усилие. Смазку используют только тогда, когда она предусмотрена технологией. Самовольное нанесение масла на соединение, рассчитанное на сухую сборку, способно привести к перегрузке болта.
Подготовка отверстий и поверхностей
Диаметр отверстия выбирают с учётом типа соединения и допуска. Слишком большое отверстие ухудшает позиционирование и увеличивает перемещения, слишком малое затрудняет монтаж и провоцирует повреждение резьбы. Кромки очищают от заусенцев, а поверхности прилегания — от окалины, грязи и наплывов краски.
Болт не должен забиваться тяжёлыми ударами. Если он не проходит свободно, нужно проверить соосность отверстий и фактический диаметр. Принудительная установка повреждает покрытие и витки. Для совмещения деталей применяют монтажные оправки, не используя для этого резьбовой крепёж.
Опорные поверхности под головкой и гайкой должны быть достаточно ровными. Перекос создаёт изгибающую нагрузку и мешает равномерной затяжке. На профильных поверхностях применяют специальные шайбы или детали, предусмотренные проектом.
Затяжка без случайных перегрузок
Задача затяжки — создать контролируемое предварительное усилие, которое удерживает пакет деталей. Недотянутый узел перемещается и разбивает отверстия, перетянутый — получает пластическую деформацию или повреждение резьбы. Для ответственных соединений используют динамометрический инструмент или метод, установленный технологической картой.
Ключ должен подходить к размеру головки и полностью охватывать грани. Разводной инструмент и удлинители без расчёта повышают риск повреждения. Затяжку группы болтов выполняют в заданной последовательности, постепенно распределяя нагрузку по фланцу или пластине.
Повторная протяжка требуется не всегда. Она может быть предусмотрена для соединений с прокладками, мягкими слоями или усадкой, но способна навредить одноразовым стопорящим элементам. Ориентироваться нужно на документацию, а не на универсальное правило.
Входной контроль на объекте

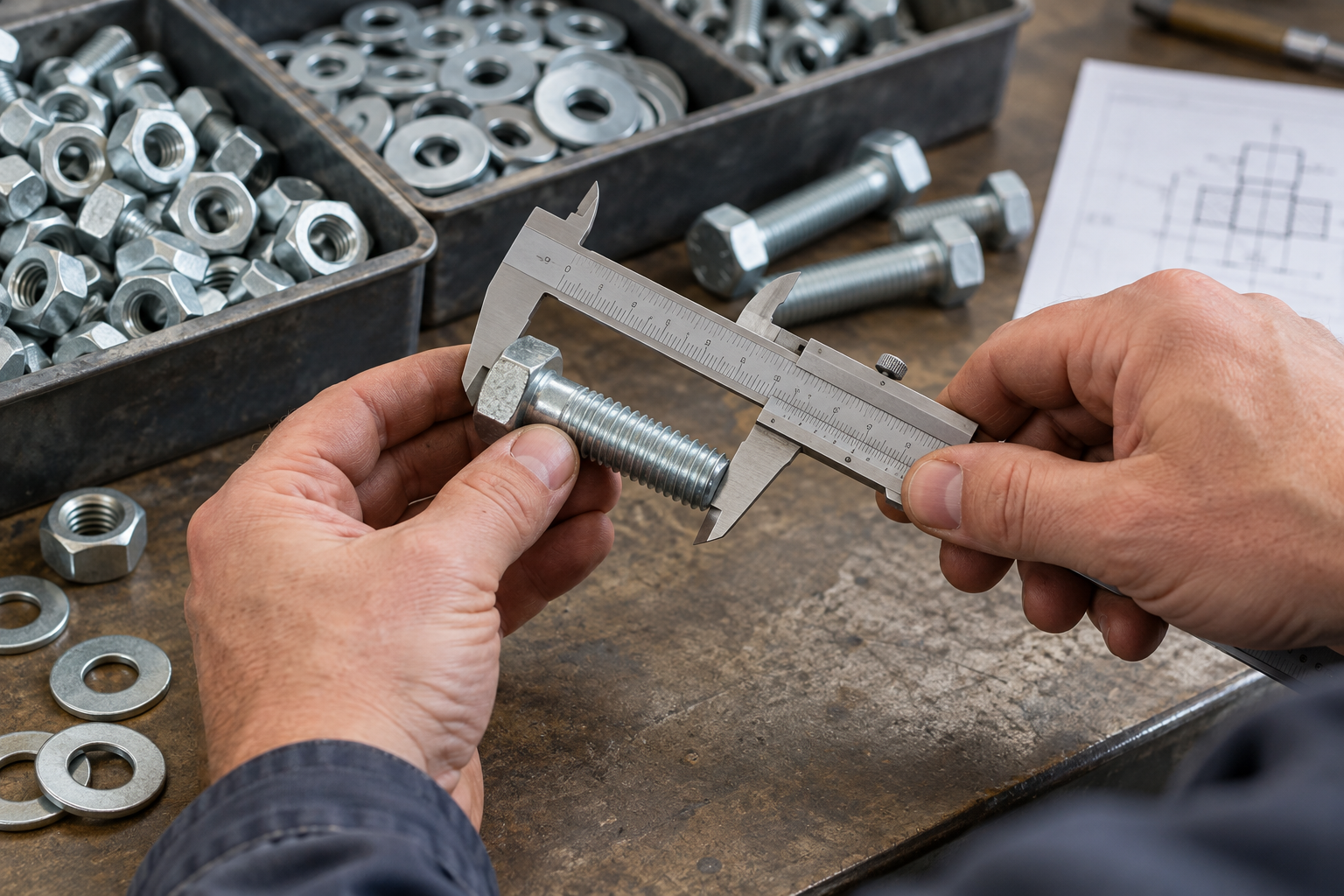

При приёмке проверяют маркировку, размеры, состояние резьбы и покрытия. Штангенциркулем измеряют диаметр и длину, резьбовым шаблоном — шаг. Гайка должна навинчиваться рукой без заеданий на чистую неповреждённую резьбу. Следы сильной коррозии, трещины, смятые грани и сорванные витки являются основанием для браковки.
Партии хранят раздельно, сохраняя упаковку и сопроводительные документы. Смешивание болтов разных классов прочности опасно, поскольку визуально они могут быть похожи. На открытой площадке крепёж защищают от влаги и загрязнения.
Если проект требует сертификаты или результаты испытаний, документы сверяют с обозначением партии. Для особо ответственных конструкций могут потребоваться дополнительные проверки. Объём контроля определяется нормативами и проектной документацией.
Распространённые ошибки
- подбор только по наружному диаметру без проверки длины и шага;
- использование гайки неизвестного класса прочности;
- попадание резьбы в расчётную плоскость среза;
- установка повреждённого или ржавого крепежа;
- затяжка «на глаз» длинным рычагом;
- смешивание оцинкованных и непокрытых деталей без оценки коррозии;
- замена предусмотренных шайб случайными элементами.
Избежать этих ошибок помогает простая последовательность: сверить чертёж, определить нагрузку и среду, подобрать совместимый комплект, проверить партию, подготовить отверстия и затянуть соединение контролируемым способом. Тогда стандартный крепёж работает как рассчитанный элемент конструкции, а не как расходная деталь неизвестного качества.
Практический порядок подбора
Начните с проектного диаметра и толщины пакета. Затем определите нужную длину, длину резьбовой части и класс прочности. Выберите гайку и шайбу соответствующего класса, уточните покрытие и допустимый способ затяжки. Перед массовым монтажом соберите контрольный узел и убедитесь, что резьба выходит за гайку, а гладкий стержень расположен правильно.
Для ремонтной замены лучше сохранить образец старого крепежа, но не копировать его автоматически. Причиной повреждения могла быть исходная ошибка подбора. Сравните образец с документацией и фактическими условиями, после чего зафиксируйте выбранную спецификацию для следующих поставок.
