КОМПЛЕКС АРХИТЕКТУРЫ, СТРОИТЕЛЬСТВА, РАЗВИТИЯ
И РЕКОНСТРУКЦИИ ГОРОДА МОСКВЫ

ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
МОСКОВСКОГО СТРОИТЕЛЬСТВА
ГУП «НИИМосстрой»

ТЕХНИЧЕСКИЕ РЕКОМЕНДАЦИИ
ПО УСТРОЙСТВУ ОСНОВАНИЙ ВНУТРИКВАРТАЛЬНЫХ
ДОРОГ, В Т.Ч. ПРИ НЕБЛАГОПРИЯТНЫХ
ГИДРОГЕОЛОГИЧЕСКИХ УСЛОВИЯХ, НАЛИЧИИ ПОДЗЕМНЫХ
ИНЖЕНЕРНЫХ СЕТЕЙ, ТРАНШЕЙ, КОТЛОВАНОВ

ТР 192-08

Москва 2008

Технические рекомендации разработаны на основе результатов научно-исследовательских, опытно-производственных работ, анализа отечественного опыта строительства и эксплуатации, внутриквартальных дорог различного назначения.

Рекомендации направлены на совершенствование нормативной базы, на строительство внутриквартальных дорог, повышение качества, снижение стоимости устройства дорог за счет внедрения новых технологий и материалов.

Рекомендации разработаны канд. техн. наук Л.В. Городецким, Р.И. Бега, ст. науч. сотр. В.Ф. Деминым, мл. науч. сотр. Н.Н. Маныловой (ГУП «НИИМосстрой»), инж. Г.М. Животинским (ОАО «Мосинжстрой»), инж. Л.И. Зинченко (ООО «Оптим инжиниринг»).

Технические рекомендации согласованы с ОАО «Гордорстрой», ОАО «Инждорстрой».

Комплекс архитектуры, строительства, развития и реконструкции города Москвы	ТЕХНИЧЕСКИЕ РЕКОМЕНДАЦИИ по устройству оснований внутриквартальных дорог, в т.ч. при неблагоприятных гидрогеологических условиях, наличии подземных инженерных сетей, траншей, котлованов	ТР 192-08
		Вводятся впервые

Разработаны ГУП «НИИМосстрой»	УТВЕРЖДЕНЫ: Начальник Управления научно-технической политики в строительной отрасли _____________ А.Н. Дмитриев «25» декабря 2008 г.	Дата введения в действие
		«01» января 2009 г.

1 ОБЩИЕ ПОЛОЖЕНИЯ

1.1 Настоящие рекомендации распространяются на устройство различных оснований внутриквартальных дорог с учетом неблагоприятных гидрогеологических условий, подземных инженерных сетей, траншей и котлованов с использованием современных строительных материалов и изделий, а также машин и механизмов.

1.2 В рекомендациях приведены предлагаемые конструкции оснований для внутриквартальных дорог, требования к материалам для устройства различных конструктивных слоев и изделиям, технология их устройства.

1.3 В технических рекомендациях обобщен опыт устройства и эксплуатации внутриквартальных дорог строительными организациями г. Москвы.

1.4 Технические рекомендации разработаны в соответствии с требованиями действующих нормативных документов на устройство дорожных конструкций в г. Москве, альбома типовых конструкций СК 6101 «Внутриквартальные дороги и улицы. Часть 2», строительными нормами и правилами СНиП 3.06.03-85 «Автомобильные дороги».

1.5 Технологический процесс сооружения основания внутри квартальных дорог включает следующие этапы:

— возведение земляного полотна;

— устройство подстилающего (морозозащитного) слоя;

— установка дождеприемных и смотровых колодцев;

— установка бортовых камней;

— устройство оснований.

1.6 В соответствии с требованиями проекта или указаниями настоящих технических рекомендаций в различных технологических слоях могут быть использованы геотекстиль или геосинтетика (геосетки).

2 ВОЗВЕДЕНИЕ ЗЕМЛЯНОГО ПОЛОТНА

2.1 До начала работ по устройству земляного полотна предварительно должны быть выполнены: расчистка площади строительства, снятие и складирование плодородного слоя почвы, прокладка подземных сетей, попадающих в зону строительства дорог; разработка выемок и возведение насыпей с послойным разравниванием и уплотнением грунта до установленных пределов.

2.2 Обеспечение прочности и устойчивости земляного полотна, выбор грунтов для его сооружения должны быть предусмотрены проектом.

2.3 Разработка выемок должна начинаться, как правило, с пониженных мест рельефа. В период строительства, при необходимости, следует обеспечить отвод поверхностных вод и зоны производства работ.

2.4 Для возведения насыпей рекомендуется применять песчаные грунты, за исключением недренирующих мелких и пылеватых песков, и супеси легкие крупные, для которых содержание частиц размером 2 — 0,25 мм составляет более 50 % (таблица 1, 2).

Таблица 1 — Характеристика песчаных грунтов

Вид грунта	Содержание частиц в % от общей массы сухого грунта
1	2
Песок гравелистый	Масса частиц крупнее 2 мм составляет более 25 %
Песок крупный	Масса частиц крупнее 0,5 мм составляет более 50 %
Песок средней крупности	Масса частиц крупнее 0,25 мм составляет более 50 %
Песок мелкий	Масса частиц крупнее 0,1 мм составляет более 75 %
Песок пылеватый	Масса частиц крупнее 0,1 мм составляет менее 75 %

Таблица 2 — Характеристика грунтов

Вид грунта	Разновидности грунтов	Содержание песчаных частиц размерами от 2 до 0,5 мм, % по массе	Число пластичности Wn
1	2	3	4
Супесь	Легкая крупная	> 50х)	1 < Wn < 7
	Легкая	> 50
	Пылеватая	20 — 50
	Тяжелая пылеватая	< 20
Суглинок	Легкий	> 50	7 < Wn < 12
	Легкий пылеватый	< 40
	Тяжелый	> 50	12 < Wn < 17
	Тяжелый пылеватый	< 40
Глина	Песчанистая	40	1 < Wn < 7
	Пылеватая	меньше, чем пылеватых разм. 0,005 — 0,005 мм	17 < Wn < 27
	Жирная	не нормируется	Wn > 27

2.5 Глинистые грунты допускается применять для отсыпки нижней части насыпи.

2.6 При возведении насыпей из неоднородных грунтов отсыпка должна производиться послойно в следующем порядке: менее дренирующие грунты укладываются в нижнюю часть насыпи, более дренирующие — в верхние слои. Применение грунтов различных видов в одном слое насыпи не допускается.

В отдельных случаях для защиты насыпи от воздействия грунтовых вод в нижней её части устраивают отдельные слои из хорошо дренирующихся грунтов или укладывают геотекстиль, геосинтетику с подложкой.

2.7 Верхнюю часть земляного полотна дороги на 1,2 м от поверхности цементобетонного покрытия и на 1,0 м от поверхности асфальтобетонного покрытия следует сооружать из непучинистых или слабопучинистых грунтов (песчаные или легкие супесчаные грунты) (таблицы 1, 2). При отсутствии таких грунтов необходимо по земляному полотну устраивать прослойки из геотекстиля или геосеток с подложкой из геотекстиля.

2.8 Влажность песчаных и глинистых грунтов, укладываемых в насыпь и подлежащих уплотнению, должна быть оптимальной (W_о) или близкой к ней. Если естественная влажность применяемых глинистых грунтов, ниже 0,9W_o и песков менее 4 %, следует производить дополнительное их увлажнение до получения оптимальной влажности.

2.9 Максимальная допустимая влажность грунтов (W_пр), применяемых для устройства насыпи, при которой будет обеспечена требуемая плотность, может быть определена по формуле:

W_пp = K_y · W_о,

К_у — коэффициент «переувлажнения», принимаемый по таблице 3;

W_о — оптимальная влажность для данного грунта.

Таблица 3 — Допустимый коэффициент «переувлажнения» грунта

Наименование грунта	Оптимальная влажность, %	Коэффициент «переувлажнения»
1	2	3
Пески пылеватые, супеси легкие крупные	8 — 12	1,35
Супеси легкие и пылеватые	9 — 15	1,25
Супеси тяжелые пылеватые, суглинки легкие и легкие пылеватые	12 — 17	1,15
Суглинки тяжелые и тяжелые пылеватые	16 — 23	1,05

2.10 Для устройства насыпей могут быть применены также отходы промышленных предприятий (шлаки, горелые формовочные земли, золошлаковые смеси). Слои насыпи, в которые могут укладываться отходы, зависят от их состава, местных условий и определяются проектом.

2.11 Отсыпка грунта в насыпь производится слоями от краев к середине. Для обеспечения требуемого уплотнения краев насыпи ширина отсыпки (корыта) увеличивается на 0,5 м с каждой стороны.

Отсыпка, разравнивание, уплотнение каждого слоя производится с соблюдением продольных и поперечных уклонов.

Толщина слоя отсыпки должна соответствовать заданной толщине технологического слоя с учетом коэффициента запаса на уплотнение, принимаемого в зависимости от типа грунта при его влажности, близкой к оптимальной (таблица 4).

Таблица 4 — Коэффициент запаса на уплотнение грунтов при оптимальной влажности

Наименование грунта	Оптимальная влажность, %	Коэффициента запаса на уплотнение
1	2	3
Песок крупный и гравелистый	6	1,3
Песок средней крупности	8	1,3
Песок мелкий и пылеватый	10	1,4
Супесь легкая	9 — 11	1,25
Супесь пылеватая	9 — 13	1,3
Суглинок легкий	14 — 16	1,2
Суглинок тяжелый	16 — 18	1,2
Глина пылеватая	18 — 20	1,15

2.12 При отрицательных температурах возведение насыпей допускается при наличии необходимого количества уплотняющих средств, обеспечивающих быстрое уплотнение отсыпаемого грунта до требуемого значения плотности.

Насыпи, как правило, должны возводиться из талого грунта с обязательным уплотнением до наступления смерзания насыпанного грунта. Допускается отсыпка высоких (более 1,5 м) насыпей из смеси талого и мерзлого грунтов (таблицы 5, 6).

Насыпи высотой менее 1,5 м должны возводиться из талых грунтов при влажности, близкой к оптимальной. Содержание мерзлого грунта в насыпи допускается до 20 % с размером комьев не более 15 см.

Отсыпку насыпи следует производить слоями с уклоном 2 — 3 % на всю ширину с обеспечением стока воды с поверхности земляного полотна (в случае, если строительство основания дороги будет осуществляться весной) и возможности механизированной очистки от снега.

Таблица 5 — Условия применения грунтов в насыпях, возводимых в зимнее время

Вид грунта	Условия применения	Допускаемая высота насыпи, м
1	2	3
Скальный крупнообломочный, крупный и средней крупности песок	Применяют без ограничений	Без ограничений
Глинистый	Допускается с влажностью не более 1,1 от оптимальной	В зависимости от климата района:
		суровый — 2,5
		холодный — 3,5
		умеренный — 4,5
		теплый — не ограничивают
Мелкий и пылеватый, неводонасыщенные пески	Допускается при влажности не более 1,2 — 1,3 от оптимальной	То же
Жирные глины, меловые, тальковые и трепелевые грунты, а также грунты с высокой влажностью	Применять запрещается

Таблица 6 — Рекомендуемая высота насыпи при производстве работ в зимнее время

Средняя температура воздуха за период производства работ по отсыпке насыпей, град.	-5	-10	-15	-20
1	2	3	4	5
Рекомендуемая высота насыпи, м	не ограничена	4,5	3,5	2,5

2.13 Длина участков отсыпаемых насыпей в зимнее время и уплотняющие средства должны быть выбраны так, чтобы окончательное уплотнение грунта в насыпи заканчивалось не позднее 3 ч при температуре воздуха до -10 °С и не позднее 2 ч при температуре до -20 °С, после выемки грунта в резерве или грунтовом карьере (таблица 7).

Таблица 7 — Время уплотнения грунта в насыпи в зависимости от температуры воздуха

Температура наружного воздуха, в град.	-5	-10	-20	-30
1	2	3	4	5
Время начала смерзания грунта	90 — 120	60 — 990	40 — 60	20 — 30

2.14 Отсыпаемый грунт сразу же разравнивается бульдозером или автогрейдером толщиной слоя, не превышающей возможности уплотняющих машин. Не допускается скопление комьев мерзлого грунта при отсыпке насыпей.

Коэффициент уплотнения грунтов земляного полотна следует назначать по таблице 8.

Таблица 8 — Коэффициент уплотнения грунта земляного полотна

Вид земляного полотна	Часть земляного полотна	Глубина расположения слоя от поверхности покрытия	Коэффициент уплотнения грунта, не менее
1	2	3	4
Насыпи	Верхняя	до 1,5	1,00 — 0,98
	Нижняя	1,5 — 6,0	0,98
	неподтапливаемая	более 6,0	0,95 — 0,98
	Нижняя	1,5 — 6,0	0,95 — 0,98
	подтапливаемая	более 6,0	0,98
Выемка и места с нулевыми отметками	В слое сезонного промерзания	до 1,2	1,00 — 0,98
	Ниже слоя сезонного промерзания	до 1,2	0,95

2.15 Во всех случаях каждый слой отсыпаемого грунта следует разравнивать, соблюдая проектный уклон. Перед уплотнением поверхность отсыпаемого слоя грунта должна быть спланирована под двухскатный или односкатный поперечный профиль с уклоном 2 — 3 % к бровкам земляного полотна.

Толщина слоя отсыпки должна назначаться, исходя из обеспечения однородной плотности грунта по глубине слоя, с учетом технических параметров применяемых уплотняющих машин и уточняться по результатам пробного уплотнения.

2.16 Предварительное уплотнение грунтов земляного полотна производится землеройно-транспортными механизмами и транспортными средствами, движение которых организуется по послойно отсыпаемому грунту равномерно по всей ширине земляного полотна.

Уплотнение грунта земляного полотна дорог может осуществляться укаткой, трамбовкой, вибрированием.

2.17 Уплотнение грунтов укаткой производят катками на пневматических шинах, комбинированными кулачковыми и с гладкими вальцами. Рекомендуемые грунтовые катки и другие механизмы для уплотнения грунтов приведены в Приложении А.

2.18 Самоходные катки с гладкими вальцами рационально использовать при окончательном уплотнении поверхностного слоя связных и малосвязных грунтов. Применение таких катков на свежеуложенной насыпи малоэффективно.

2.19 Кулачковые катки применяются для уплотнения непереувлажненных связных и малосвязных грунтов. При одинаковом весе катков с гладкими вальцами кулачковые катки дают почти вдвое большую глубину уплотнения.

2.20 Уплотнение грунта трамбованием производят гидромолотами на экскаваторах.

Вибрационные катки и виброплиты целесообразно применять для уплотнения только несвязных грунтов. Они уплотняют грунт за меньшее количество проходов по сравнению со статическими катками с гладкими вальцами и на пневматических шинах.

2.21 Уплотнение грунта обратных засыпок траншей и котлованов должно производиться послойно.

Для послойного уплотнения грунта обратных засыпок следует применять виброплиты, электротрамбовки, навесное оборудование к экскаваторам, в т.ч. гидромолоты, оснащенные трамбующими башмаками, катки.

Схема уплотнения грунта при прокладке и переустройстве подземных сетей приведена на рисунке 1.

Рисунок 1 — Схема уплотнения грунта при засыпке траншей

1 — зона над трубопроводом, где уплотнение грунта запрещается; 2, 3 — толщина слоя грунта, уплотненного ручными механизмами; 4 — слой грунта, уплотненный ручным немеханизированным инструментом; 5 — слои грунта, уплотненные виброплитами, гидромолотами, катками (h¹_i — h¹_n принимается до 0,25 м); h_{1, 2, 3} — толщина уплотняемого слоя, уплотнение производить одновременно с двух сторон

Примечание — ручной немеханизированный инструмент — лопата, совок, деревянные трамбовки; ручные механизмы — виброплиты массой до 100 кг.

3 УСТРОЙСТВО ПЕСЧАНОГО ПОДСТИЛАЮЩЕГО СЛОЯ

3.1 Производство работ по устройству песчаного подстилающего слоя должно производиться в соответствии с требованиями СНиП 3.06.03-85 «Автомобильные дороги» и настоящих технических рекомендаций.

3.2 Для устройства подстилающего слоя могут быть использованы пески природные или искусственные, удовлетворяющие требованиям ГОСТ 8736-93*, с коэффициентом фильтрации не менее 4 м/сут при ширине дна корыта до 12 м, а при ширине более 12 м К_ср > 4 м/сут.

3.3 Песок, полученный от переработки цементо — и асфальтобетонных конструкций, в соответствии с ГОСТ 8736-93* относится ко 2-му классу и подразделяется на мелкий, средний, крупный (таблица 9).

Таблица 9 — Характеристика песка

Группа песка	Модуль крупности, Мкр	Полный остаток на сите с отверстиями 0,63 мм, %
1	2	3
Мелкий	1,5 — 2,0	10 — 30
Средний	2 — 2,5	30 — 40
Крупный	свыше 2,5	свыше 45

Для устройства подстилающего слоя песок должен иметь зерна размером до 5 мм и модуль крупности не ниже 1,8. Истинная плотность зерен песка должна быть в пределах 2000 — 2600 кг/м³.

Зерновой состав песка должен соответствовать требованиям ГОСТ 8736-93*.

Содержание в песке пылеватых частиц не должно превышать 5 % по массе, величина водопоглощения песка не должна превышать 6 % по массе. Содержание глины не допускается.

Песок не должен содержать компоненты и примеси в виде:

— серы, сульфидов не более 1 % по массе;

— слюды не более 2 % по массе;

— угля и древесных отходов не более 1 % по массе;

— свободных волокон асбеста не более 0,25 % по массе;

— кирпичного боя, стекла, рубероида, картона, арматуры и другого строительного мусора.

3.4 Песок доставляется на объект автомобилями-самосвалами и выгружается непосредственно в корыто дороги. Допускается складирование песка на специально отведенном месте с последующей подвозкой его к месту укладки автопогрузчиками.

Разравнивание песка производят бульдозерами или автогрейдерами по способу «от себя» с соблюдением проектных уклонов. Толщина слоя песка должна соответствовать заданной толщине слоя с учетом запаса на уплотнение (таблица 4). Отклонение по толщине слоя допускается не более 1 см.

3.5 Катки для уплотнения песка применяют те же, что и для уплотнения земляного полотна. Особенно тщательно следует уплотнять песок около дождеприемных колодцев и в местах примыкания к инженерным сооружениям, где уплотнение производится с помощью ручных электрических трамбовок (ЧЭ-4504).

3.6 Уплотненный подстилающий слой из песка должен иметь проектную толщину, отклонение от проекта не должно превышать ± 1 см, а коэффициент уплотнения должен быть не менее 0,98.

Наибольший просвет под трехметровой рейкой не должен превышать 1 см. Продольные и поперечные уклоны должны соответствовать проекту.

4 УСТРОЙСТВО КОНСТРУКТИВНЫХ СЛОЕВ ИЗ ГЕОТЕКСТИЛЯ И ГЕОСИНТЕТИКОВ 4.1 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕОТЕКСТИЛЯ И ГЕОСИНТЕТИКОВ

4.1.1 Конструктивные слои дорожных одежд с использованием геотекстиля и геосинтетиков устраивают в соответствии с требованиями проекта, альбома типовых конструкций «Внутриквартальные дороги и улицы. Часть 2» и настоящих технических рекомендаций.

4.1.2 Геотекстили, в основном, делятся на два вида: тканые и нетканые.

Тканые геотекстили представляют собой плоские конструкции, изготовленные путем переплетения двух и более групп, в основном, синтетических нитей.

Нетканые геотекстили представляют собой плоские конструкции из синтетических волокон, беспорядочно скрепленных между собой в результате механической, термической и адгезионной обработки.

4.1.3 Геосетки, в зависимости от технологии производства и используемого материала, бывают ткаными, неткаными, выполняются методом экструдирования, склеивания, вязания.

Геосетки имеют петельчатую конструкцию, состоящую из прерывающих друг друга нитей, толщиной 15 — 30 мм под постоянным углом (60° — 90°). Геосетки имеют одинаковые отверстия шириной от 5 до 200 мм.

4.2 ГЕОТЕКСТИЛИ

4.2.1 Основные функции, выполняемые геотекстильными материалами:

— дренирование (ускорение отвода воды в плоскости полотна). В зависимости от области применения — улучшение работоспособности дренирующих слоев, ускорение консолидации грунтов повышенной влажности, возможность прерывания капиллярного поднятия воды;

— разделение слоев (предотвращение взаимопроникновения крупнофракционных материалов и грунта);

— фильтрация (предотвращение выноса грунтовых частиц в результате волнового воздействия, водного течения, давления воды из выклинивающихся водоносных горизонтов, предотвращение загрязнения традиционных дренажей).

4.2.2 Геотекстиль целесообразно использовать на переувлажненных грунтах земляного полотна и реже в качестве разделяющей прослойки между песчаным подстилающим слоем и основанием из крупнофракционных материалов. Применение геотекстильных материалов, уложенных по земляному полотну с благоприятными гидрогеологическими условиями, позволяет снизить толщину песчаного подстилающего слоя на 10 — 15 %.

4.2.3 При строительстве дорог в качестве дренирующей и армирующей прослойки может быть применен отечественный геотекстиль «Геоком» (таблица 10), «Стеклонит», «Дорнит» и его аналоги, получившие общее название «конструкционные материалы» (КМ) (таблица 11). Могут быть рекомендованы геотекстили зарубежных фирм: «Геолон», «Тенсар», «Полифельт» и др.

Таблица 10 — Геосинтетические материалы марки «Геоком»

Торговая марка/индекс	Тип полотна	Поверхностная плотность, г/кв.м	Разрывная нагрузка по длине и ширине		Удлинение при разрыве, % (по длине/по ширине)	Толщина, мм	Ширина, см
			Н, не менее	КН/м, не менее
1	2	3	4	5	6	7	8
Геоком Д-160	Полотно иглопробивное	160	220	4,4	70 — 120/110 — 160	2,7	420
C1.300.160.03
Геоком Д-250	Полотно иглопробивное	250	300	6,0	70 — 120/110 — 160	3,4	420
С1.300.250.03
Геоком Д-360	Полотно иглопробивное	360	550	11,0	70 — 120/70 — 120	3,9	420
С1.300.360.0
Геоком Б-450	Полотно иглопробивное	450	900	18,0	60 — 110/70 — 120	4,0	420
С1.300.450.03
Геоком Д-500	Полотно иглопробивное	500	800	16,0	60 — 110/70, 120	4,8	420
С1.300.500.03
Геоком Д-900	Полотно иглопробивное	900	1400	28,0	80 — 90/100 — 120	6,4	420
С1.300.900.03
Геоком ДТ-250	Иглопробивное термоскрепленное	250	450	9,0	60 — 100/60 — 100	1,7	420
С1.320.250.03
Геоком ДТ-360	Иглопробивное термоскрепленное	360	700	14,0	60 — 100/60 — 100	2,5	420
С1.320.360.03
Геоком ДТ-410	Иглопробивное термоскрепленное	410	800	16,0	60 — 100/60 — 100	2,9	420
C1.320.410.03
Геоком ДТМ-130	Иглопробивное термоскрепленное в массе	130	250	5,0	70/70	1,1	420
С1.380.130.03
Геоком ДТМ-160	Иглопробивное термоскрепленное в массе	160	325	6,5	70/70	1,3	420
C1.380.160.03

Таблица 11 — Марки и характеристика отечественных геотекстилей

Характеристики	Един. изм.	Значения характеристик для:
		КМ-1, марок					КМ-2 дорнит
1	2	3	4	5	6	7	8
Поверхностная плотность	г/см2	250 ± 7 %	300 ± 7 %	350 ± 7 %	400 ± 7 %	450 ± 7 %	550 ± 50
Коэффициент вариации массы, не более	%	10	10	10	10	10	12
Разрывная нагрузка для полоски 50×200 мм, не менее:
— по длине	кгс/5 см	40 (7,8)	45 (8,8)	55 (10,8)	70 (13,7)	80 (15,7)	50 (9,8)
— по ширине	(кН/п.м.)	65 (12,7)	70 (13,7)	80 (15,7)	100 (19,6)	100 (19,6)	26 (5,1)
Удлинение при разрыве в пределах:
— по длине	%	100 — 200	100 — 115	95 — 110	80 — 100	80 — 100	65 — 75
— по ширине	%	80 — 100	80 — 100	85 — 95	80 — 110	80 — 110	120 — 140
Удлинение в продольном направлении при нагрузке 25 % от разрывной, в пределах	%	—	—	—	25 — 30	30 — 35	—
Водопроницаемость перпендикулярно плоскости материала, не менее	м/сут.	20	20	20	20	20	20
Толщина полотен	мм	2,5 ± 0,25	3,0 ± 0,3	3,5 ± 0,35	4,0 ± 0,4	4,5 ± 00,45	5,5 ± 0,5
Ширина полотен	м	1,7 — 2,4	1,7 — 2,4	1,7 — 2,4	1,7 — 2,4	1,7 — 2,4	2,45 ± 0,04

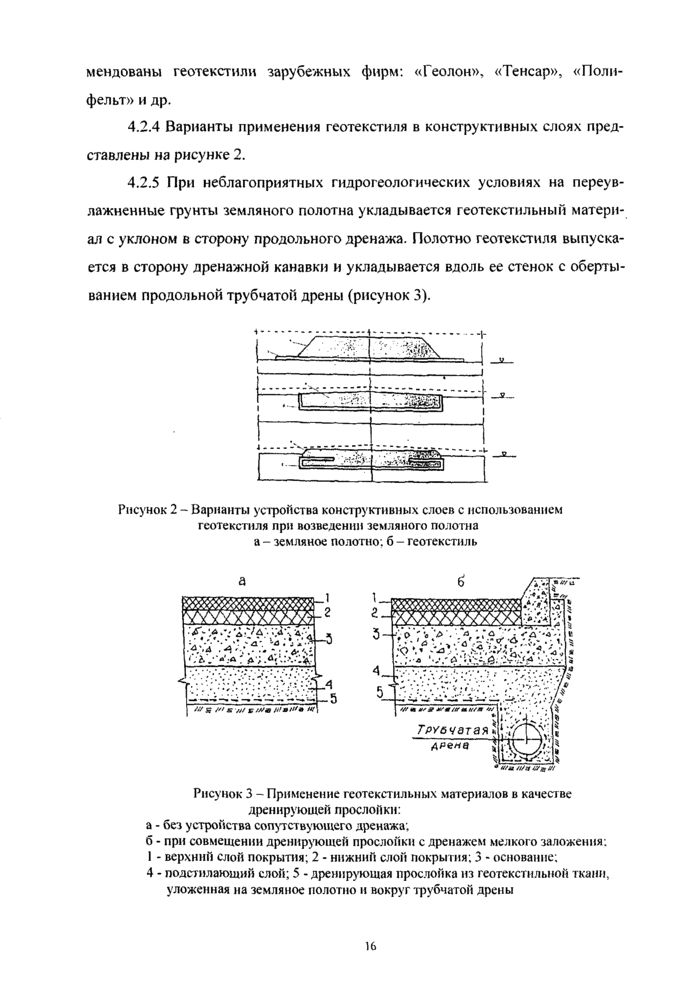

4.2.4 Варианты применения геотекстиля в конструктивных слоях представлены на рисунке 2.

4.2.5 При неблагоприятных гидрогеологических условиях на переувлажненные грунты земляного полотна укладывается геотекстильный материал с уклоном в сторону продольного дренажа. Полотно геотекстиля выпускается в сторону дренажной канавки и укладывается вдоль ее стенок с обертыванием продольной трубчатой дрены (рисунок 3).

Рисунок 2 — Варианты устройства конструктивных слоев с использованием геотекстиля при возведении земляного полотна

а — земляное полотно; б — геотекстиль

а

б

Рисунок 3 — Применение геотекстильных материалов в качестве дренирующей прослойки:

а — без устройства сопутствующего дренажа; б — при совмещении дренирующей прослойки с дрен
