Как сделать шатровую крышу

Одним из наиболее сложных в изготовлении видов крыш является шатровая. Она представляет собой четырехскатную конструкцию с лежащим в основании четырехугольником. Каждый скат является равнобедренным треугольником, а все четыре ската сходятся в одну центральную верхнюю точку. При желании она может монтироваться на любом здании, но оптимальным вариантом является ее установка на квадратном строении.

Шатровая крыша обладает рядом достоинств:

  • У данного вида конструкции отсутствуют фронтоны что, соответственно, снижает расход материалов.
  • Имеет довольно привлекательный вид и отличные аэродинамические свойства, позволяющие выстоять ей при прямых шквалистых ветрах и предотвратить попадание влаги и холодных воздушных потоков в чердачное помещение.
  • Расположение скатов под определенным углом позволяет отводить талую и дождевую воду.

Кроме достоинств, имеются и недостатки:

  • Сложность в проектировании и возведении. Впрочем, после окончания строительства данный недостаток теряет актуальность.
  • Площадь чердачного помещения или мансардного этажа значительно меньше, чем в случае использования двускатной крыши. Данную проблему можно частично решить, используя мансардный тип специальной вальмовой кровли.
  • Рассмотрим последовательность шагов, которые необходимо выполнить, чтобы построить шатровую кровлю.

Проведение расчетов

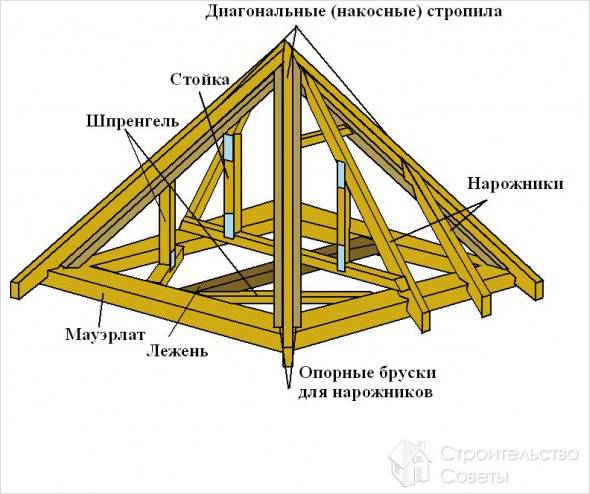

Проведение расчетов при строительстве

Для изготовления шатровой крыши своими руками необходимо иметь определенные знания и навыки. Вначале требуется выполнить расчеты, для проведения которых в принципе хватит знаний из школьного курса геометрии. Исходными данными для расчетов являются длина и ширина дома, а также выбранный вами угол наклона скатов (для квадратного строения будет один угол наклона для всех скатов, а для прямоугольного строения будет два угла наклона). Рекомендуемый угол наклона находится в диапазоне от 30˚ до 40˚.

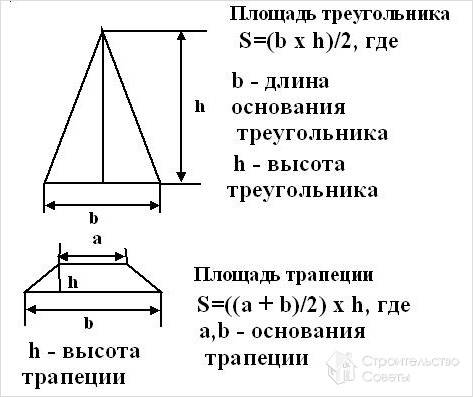

Формула для расчетов

Шатровая крыша фактически является пирамидой, состоящей из четырех скатов, каждый из которых является равнобедренным треугольником. Площадь поверхности одного ската равна произведению высоты на ½ ширины основания. К полученной величине нужно прибавить площадь карнизных свесов, представляющих собой равнобедренную трапецию.

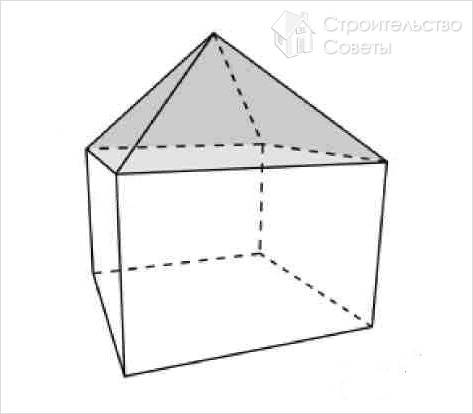

Схема шатровой крыши

Выбирая геометрию карнизных свесов, следует учитывать, что расстояние от конца свеса до наружной стены должно быть 50 или более сантиметров. Просуммировав рассчитанные площади скатов, мы получаем площадь всей кровли, которая далее используется для расчета потребности в материалах. Также необходимо произвести расчет требуемой длины диагональных стропил (находящихся «в ребрах пирамиды»).

При необходимости данные расчеты и изготовление чертежей можно поручить специалистам.

Конструкция стропильной системы

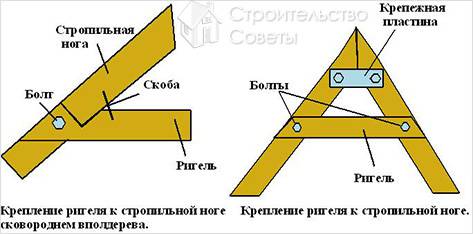

Стропильная система

Возможны два варианта стропильной системы:

  • Висячие стропила. Их применяю на больших пролетах, когда отсутствует возможность подпереть их на внутренние опоры или стены. Данные стропила верхней частью соединяются между собой, а нижней частью опираются исключительно на наружные стены, создавая на них горизонтальную распирающую силу. Чтобы не допустить разрушения стен необходимо установить деревянные или металлические затяжки. В силу сложности монтажа, данный вид стропильной системы применяется редко.
  • Наслонные стропила. Более простая, легкая, экономичная и распространенная стропильная система. Для ее установки необходимо обеспечить опору на внутренней несущей стене или дополнительно монтируемые опоры посередине крыши. В данном случае конструкция не дает распора на стены, за счет того, что она опирается на две точки опоры: на стропильные ноги и конек. При большой длине пролета (более 4,5 метров) под стропила должны устанавливаться подкосы.

Монтаж

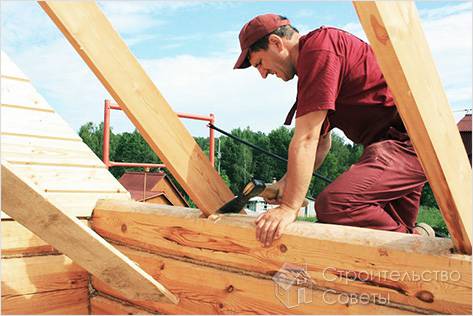

Монтаж

Изготовление стропил, основных узлов из бруса, бревен, пиленых досок производится на земле с помощью специально заготовленного шаблона. Выбор толщины производится исходя из длины стропильной ноги, шага стропил, уклона и расчетных нагрузок. Предварительная сборка конструкций крыши также производится на земле, с использованием мауэрлатов. После этого, если все нормально, приступают к последовательному монтажу:

  1. Сначала строится основание – на стены укладываются мауэрлат и лежни, при этом необходимо обеспечить гидроизоляцию из 2-х слоев рубероида.
  2. Далее, с двух противоположных углов монтируются и соединяются в коньковом узле накосные стропила.
  3. Затем монтируются и соединяются в коньковом узле оставшиеся накосные стропила. Для придания дополнительной прочности, в центре крыши устанавливают дополнительную стойку-подпорку. Накосные стропила должны быть установлены точно под углом 90 градусов и прочно скреплены со стенами.
  4. После этого устанавливаются нарожники со стойками, а также подкосы.
  5. В завершении укладывается обрешетка, слои паро- и гидроизоляции и производится монтаж кровельного материала.

Правильно выполненные расчеты и качественно сделанный монтаж позволят получить идеальную шатровую крышу, которая будет радовать вас своей красотой и длительным сроком службы.

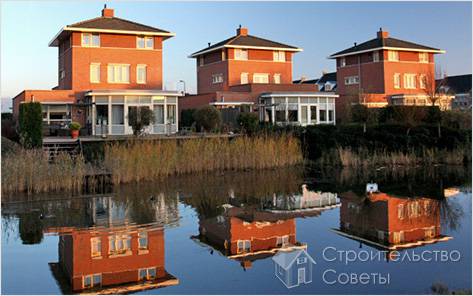

Фото

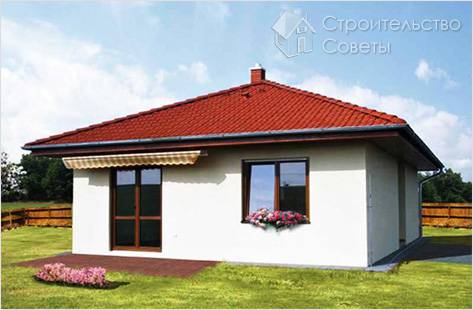

Шатровая крыша одноэтажного дома

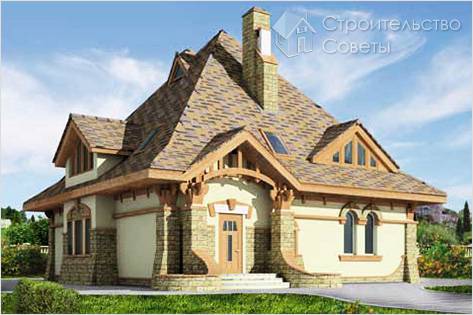

С мансардными окнами
