Если вы когда‑нибудь смотрели на сложный промышленный трубопровод и задавались вопросом, почему он так изгибается, ответ часто кроется в отводах. Отводы для стальных труб — это не просто «колено», которое меняет направление потока. Это элемент, влияющий на гидравлику, прочность, коррозионную стойкость и удобство монтажа. В этой статье разберёмся, какие они бывают, как их делают, на что обращать внимание при выборе и какие ошибки чаще всего приводят к проблемам в эксплуатации.
- Что такое отвод и зачем он нужен
- Типы отводов и их конструкция
- Углы и радиусы
- Материалы: какая сталь подойдет
- Методы изготовления и их влияние на свойства
- Как выбрать отвод: практический чек‑лист
- Монтаж, сварка и особенности эксплуатации
- Защита от коррозии: что работает лучше
- Контроль качества и тестирование
- Хранение, транспортировка и стоимость
- Типичные ошибки и как их избежать
- Кого выбрать поставщиком и что требовать в контракте
- Заключение
Что такое отвод и зачем он нужен
Отвод — это фасонная деталь трубопровода, предназначенная для плавного изменения направления трубопровода под заданным углом. Визуально всё просто, но функционально отводы решают несколько задач одновременно: обеспечивают нужный радиус поворота, уменьшают местные напряжения, влияют на потери давления и обеспечивают технологическую совместимость узлов.
Понимание этих задач помогает выбирать не «первый попавшийся» отвод, а тот, который соответствует условиям работы — давлению, температуре, среде и ограничению по пространству. Правильный выбор продлевает ресурс системы и упрощает обслуживание.

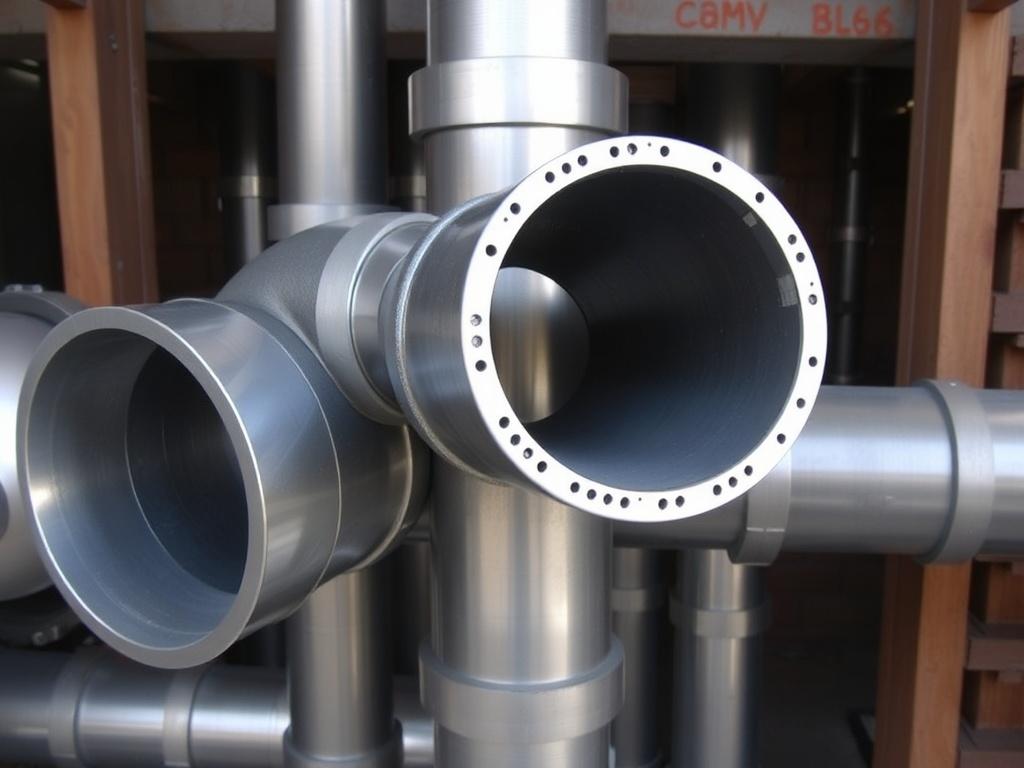

Типы отводов и их конструкция
По форме и способу изготовления отводы делят на несколько групп. Кратко о главных:
- Цельнотянутое колено — получается при холодной или горячей вытяжке из цельного куска трубы. Отличается гладкой внутренней поверхностью и высокой прочностью.
- Гнутый отвод — получается гибкой трубы на специальном оборудовании, хорош для больших диаметров и длинных радиусов.
- Сегментный (сварной) отвод — изготовлен из нескольких секций, сваренных между собой. Применяют для больших диаметров или когда нужный радиус получить иным методом сложно.
- Переходные отводы — сочетают в себе изменение направления и переход на другой диаметр.
Каждый тип имеет свои преимущества и ограничения: цельнотянутое колено менее склонно к местным утонениям, но дороже в производстве; сегментное проще изготовить для больших диаметров, но требуется качественная сварка и последующая обработка швов.
Углы и радиусы
Самые распространённые углы отводов — 45° и 90°, хотя встречаются и 180°, и другие нестандартные варианты. Важный параметр — радиус изгиба. Обычно используют короткий радиус (примерно равный внутреннему диаметру трубы) и стандартный радиус, чаще 1.5D или 3D, где D — диаметр трубы. От радиуса зависит гидравлика: чем меньше радиус, тем выше локальные потери и большие центробежные нагрузки.
Материалы: какая сталь подойдет
Для изготовления отводов обычно применяют углеродистые и низколегированные стали, а также нержавеющие марки для агрессивных сред. Углеродистые стали экономичны и подходят для многих задач, но требуют защиты от коррозии. Нержавеющие материалы дороже, зато обеспечивают долговечность при контакте с коррозионными средами и при высоких температурах.
Выбирая материал, учитывайте не только рабочую среду, но и совместимость с основными трубами, требования по прочности и технологии сварки. Неправильно подобранная сталь может привести к ускоренной коррозии, проблемам при сварке и чрезмерным затратам на обслуживание.
Методы изготовления и их влияние на свойства
Способ изготовления напрямую определяет геометрию, прочность и стоимость отвода. Основные методы:
- Холодная гибка — позволяет получить гладкую внутреннюю поверхность и плотную структуру металла, подходит для меньших диаметров и тонкостенных труб.
- Горячая гибка или штамповка — используются для толстостенных и больших диаметров; металл при нагреве легче поддаётся деформации, но требуется последующая термообработка.
- Сегментная сварка — экономичный метод для больших размеров; главное — обеспечить качественные сварные соединения и ровную внутреннюю поверхность.
| Метод | Диапазон диаметров | Плюсы | Минусы |
|---|---|---|---|
| Холодная гибка | Небольшие — средние | Хорошая поверхность, высокая прочность | Ограничения по толщине |
| Горячая гибка/штамповка | Средние — большие | Подходит для толстостенных изделий | Требует термообработки |
| Сегментная сварка | Большие диаметры | Экономично для крупных изделий | Необходим контроль швов |
Как выбрать отвод: практический чек‑лист
При выборе руководствуйтесь не только диаметром и углом. Вот перечень вопросов, который стоит пройти перед покупкой:
- Какое рабочее давление и температура в трубопроводе?
- Какая рабочая среда — вода, пар, агрессивные химреагенты, нефть?
- Нужен ли короткий радиус из‑за ограниченного пространства или предпочтителен длинный радиус из‑за низких потерь?
- Какая толщина стенки и материал трубопровода — совпадают ли они с параметрами отвода?
- Какой метод соединения будет использоваться — стыковая сварка, фланцевое соединение или другое?
- Требуется ли дополнительная обработка швов, термообработка или антикоррозионное покрытие?
Ответы на эти вопросы сузят круг вариантов и помогут избежать ошибок, которые дорого обходятся на стадии монтажа и эксплуатации.
Монтаж, сварка и особенности эксплуатации
Самый распространённый способ соединения стальных отводов с трубопроводом — стыковая сварка. Для выполнения качественного шва важно учитывать толщину стенки, марку стали и необходимость предварительного подогрева. У толстостенных и легированных сталей подогрев перед сваркой и контроль постинтервальной термообработки часто обязательны.
Во время монтажа следите за точной подгонкой торцов и минимизацией напряжений в узле. Неправильная усадка или перекос при сварке создадут концентраторы напряжений, которые проявят себя трещинами и утечками в будущем.
Защита от коррозии: что работает лучше
Отводы, как и трубы, нуждаются в защите. Выбор покрытия зависит от среды и бюджета. Частые варианты — лакокрасочные системы, эпоксидные внутренние покрытия, горячее цинкование и внешние полимерные слои. Для подземных или морских условий применяют комплексную защиту: покрытие плюс катодная защита.
Важно помнить: любой защитный слой должен быть совместим с материалом отвода и технологией сварки. Покрытия наносят после контроля швов и, при необходимости, после нанесения антикоррозионного грунта на сварные швы.
Контроль качества и тестирование
Контроль начинается с входного контроля сырья и продолжается проверкой геометрии, толщины стенки и качества сварных швов. Наиболее распространённые методы контроля — визуальный осмотр, измерение размеров, гидростатические испытания, ультразвуковой и магнитопорошковый контроль, радиография при необходимости.
Гидростатические испытания показывают, что соединение выдерживает заданное рабочее давление. Неразрушающие методы обнаруживают дефекты в швах, которые незаметны визуально, но критичны для безопасности эксплуатации.
Хранение, транспортировка и стоимость
Отводы требуют аккуратной упаковки и правильной укладки при хранении: избегайте деформации и попадания влаги на незащищённые поверхности. Для больших изделий предпочтительна индивидуальная фиксация и защита от механических повреждений.
Стоимость зависит от материала, метода изготовления, размера и дополнительных операций — термообработки, контроля, нанесения покрытий. Малые партии обычно дороже в перерасчёте на единицу, поэтому крупные закупки снижают цену за счёт серийности.
Типичные ошибки и как их избежать
Чаще всего проблемы возникают из‑за неверно выбранного радиуса, несовпадения марок стали, плохого качества сварки или отсутствия необходимой обработки швов. На практике это выглядит как повышенные потери, преждевременная коррозия, трещины при давлении.
Предотвратить эти ошибки можно простыми шагами: привлекать компетентного поставщика, требовать сертификаты на материалы, согласовывать технологию сварки и термообработки, контролировать покрытие и условия хранения.
Кого выбрать поставщиком и что требовать в контракте
Ищите производителей с опытом работы в вашей отрасли и с реальными рекомендациями. В контракт вносите понятные параметры: материал, стандарт или документ технических условий, метод изготовления, требования к контролю, упаковке и срокам поставки. Прописывайте ответственность за несоответствия — это простая страховка, которая экономит время и деньги.
Заключение
Отводы для стальных труб — ключевой элемент трубопроводов, от выбора и качества которых зависит безопасность и эффективность системы. Подходите к выбору осознанно: учитывайте среду, давление, температуру, радиус изгиба и методы изготовления. Контролируйте материал и сварку, требуйте тестов и сертификатов. Не экономьте на защите от коррозии и аккуратном монтаже. Вложенные усилия окупятся долгой и надёжной службой трубопровода.
