Винтовые сваи успешно закручены и выровнены, но это лишь половина дела. Без жесткой металлической обвязки они остаются просто отдельными столбиками в земле. Чтобы превратить их в единый надежный фундамент, нужен ростверк — металлическая рама, связывающая все опоры воедино.
Самые популярные материалы для металлического ростверка — швеллер и уголок. Что выбрать для вашей постройки? Рассмотрим плюсы и минусы каждого варианта, разберем технологию сварки и найдем способы создать прочную конструкцию, не переплачивая за избыточную прочность.

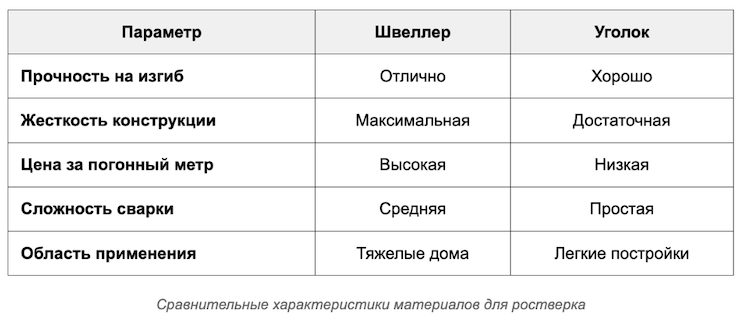

Главный выбор: Швеллер vs Уголок — сравниваем прочность и цену
Правильный выбор материала для обвязки винтовых свай зависит от типа будущей постройки, ее веса и размеров пролетов между сваями.
Стальной швеллер — максимальная прочность
П-образный профиль швеллера обеспечивает высокую жесткость на изгиб благодаря развитым полкам. Это идеальный выбор для ответственных конструкций:
- Каркасные дома с утеплителем.
- Дома из бруса или СИП-панелей.
- Крупные хозяйственные постройки.
- Пролеты между сваями свыше 3 метров.
Недостатки швеллера: высокая стоимость, больший вес, сложность сварки в углах из-за геометрии профиля.
Равнополочный уголок — оптимальное соотношение цена/прочность
Угловой профиль значительно дешевле швеллера, но при правильном применении обеспечивает достаточную жесткость для легких построек:
- Бани и сауны.
- Террасы и веранды.
- Легкие хозблоки и сараи.
- Заборы и ограждения.
Преимущества уголка: доступная цена, простота сварки, возможность усиления спаренным профилем.
Практические рекомендации по выбору:
Для легких построек (баня 6×4 м, терраса, хозблок):
- Уголок 75×75×5 мм — универсальное решение.
- Уголок 100×100×7 мм — для увеличенных нагрузок.
Для средних построек (каркасный дом до 100 м²):
- Швеллер №14-16П.
- Спаренный уголок 100×100×8 мм.
Для тяжелых конструкций (дом из бруса, кирпича):
- Швеллер №18-20П.
- Двутавровая балка при больших пролетах.
Технология монтажа металлического ростверка: 3 ключевых этапа
Качество сварного соединения определяет надежность всего фундамента. Соблюдение технологии на каждом этапе критически важно.
Этап 1: Подготовка материалов
- Точная разметка и резка — измеряем расстояния между сваями с точностью до 5 мм, размечаем металл с учетом толщины сварных швов.
- Зачистка мест сварки — удаляем ржавчину, краску и загрязнения на расстоянии 20-30 мм от будущих швов металлической щеткой или болгаркой.
- Подготовка оголовков — проверяем горизонтальность всех опорных площадок, при необходимости корректируем шлифмашинкой.
Этап 2: Сварочные работы
- Позиционирование элементов — устанавливаем первый элемент ростверка, проверяем геометрию, фиксируем прихватками.
- Сварка по периметру — выполняем сплошной шов по всему периметру примыкания к оголовку. Недопустимы точечные прихватки вместо полноценного провара.
- Контроль качества — проверяем отсутствие непроваров, пор и трещин в швах.
Критически важно: используйте электроды диаметром 3-4 мм для основного металла толщиной 5-8 мм. Ток сварки должен обеспечивать глубокий провар без прожогов.
Этап 3: Защитная обработка
- Зачистка швов — удаляем шлак и брызги металла, зачищаем швы до металлического блеска.
- Антикоррозионная обработка — наносим цинкосодержащий грунт на все сварные соединения в два слоя.
- Финишное покрытие — после высыхания грунта покрываем всю конструкцию атмосферостойкой эмалью.
Как добиться максимальной жесткости и сэкономить: укосины решают всё
Пространственная жесткость фундамента зависит не только от прочности основных балок ростверка, но и от наличия диагональных связей между элементами.
Принцип работы укосин:
Диагональные элементы превращают прямоугольную раму в систему треугольников — самую жесткую геометрическую фигуру. Это исключает возможность деформации каркаса при боковых нагрузках и вибрациях.
Практическое решение для экономии:
Вместо дорогого ростверка из швеллера можно использовать:
- Основные балки из уголка 75×75 мм или 100×100 мм.
- Диагональные укосины из того же уголка.
- Дополнительные горизонтальные связи по средней линии.
Такая конструкция при стоимости на 40-50% ниже швеллерного ростверка обеспечит сопоставимую жесткость для большинства легких построек.
Расчет количества укосин:
- Для прямоугольных конструкций: минимум 2 диагонали по длинным сторонам.
- Для квадратных построек: 4 диагонали по углам.
- Для больших размеров: дополнительные укосины через каждые 4-5 метров.
Совет эксперта: «Ключевой узел — место примыкания ростверка к оголовку сваи. Не экономьте на электродах и делайте сплошной шов по всему периметру примыкания, а не просто прихватки. После сварки обязательно обработайте соединение цинкосодержащим грунтом — это самое уязвимое для коррозии место», — рекомендует главный инженер ГОСТ Металл.
Альтернативные варианты усиления конструкции
Спаренный уголок Два уголка, сваренных в тавр или короб, по жесткости приближаются к швеллеру, но обходятся дешевле. Оптимальный вариант для средних нагрузок.
Профильная труба Прямоугольная труба 100×50×4 мм обеспечивает высокую жесткость при небольшом весе. Недостаток — сложность качественной сварки тонкостенного металла.
Комбинированные решения Основные несущие элементы из швеллера + второстепенные из уголка. Позволяет оптимизировать бюджет без потери прочности в критических узлах.
Часто задаваемые вопросы
Можно ли крепить ростверк на болты, а не на сварку?
Болтовое соединение возможно, но требует точного сверления отверстий и использования высокопрочных болтов класса 8.8 или выше. Сварка обеспечивает более надежное и герметичное соединение, исключающее люфты и коррозию в местах контакта.
Нужно ли обвязывать сваи, если сверху будет деревянный ростверк из бруса?
Металлическая обвязка желательна даже при наличии деревянного ростверка. Она обеспечивает пространственную жесткость фундамента и исключает взаимные смещения свай. Деревянный брус работает как верхний пояс, металл — как нижний.
Какой размер металла выбрать для бани 6×4 метра?
Для стандартной каркасной бани оптимален уголок 75×75×5 мм с диагональными укосинами из уголка 50×50×4 мм. При использовании тяжелых материалов (кирпич, керамзитобетон) потребуется швеллер №14-16П.
Заключение
Выбор между швеллером и уголком для обвязки винтовых свай — это вопрос не «что лучше?», а «что целесообразнее?». Для легких построек грамотно спроектированный ростверк из уголка с диагональными укосинами обеспечит превосходную жесткость при значительной экономии средств.
Тяжелые конструкции требуют применения швеллера, но и здесь можно оптимизировать расходы, используя комбинированные решения. Главное — применять качественный металл, соблюдать технологию сварки и надежно защищать все соединения от коррозии.
Помните: прочность фундамента определяется не толщиной металла, а правильной геометрией всей пространственной конструкции.
