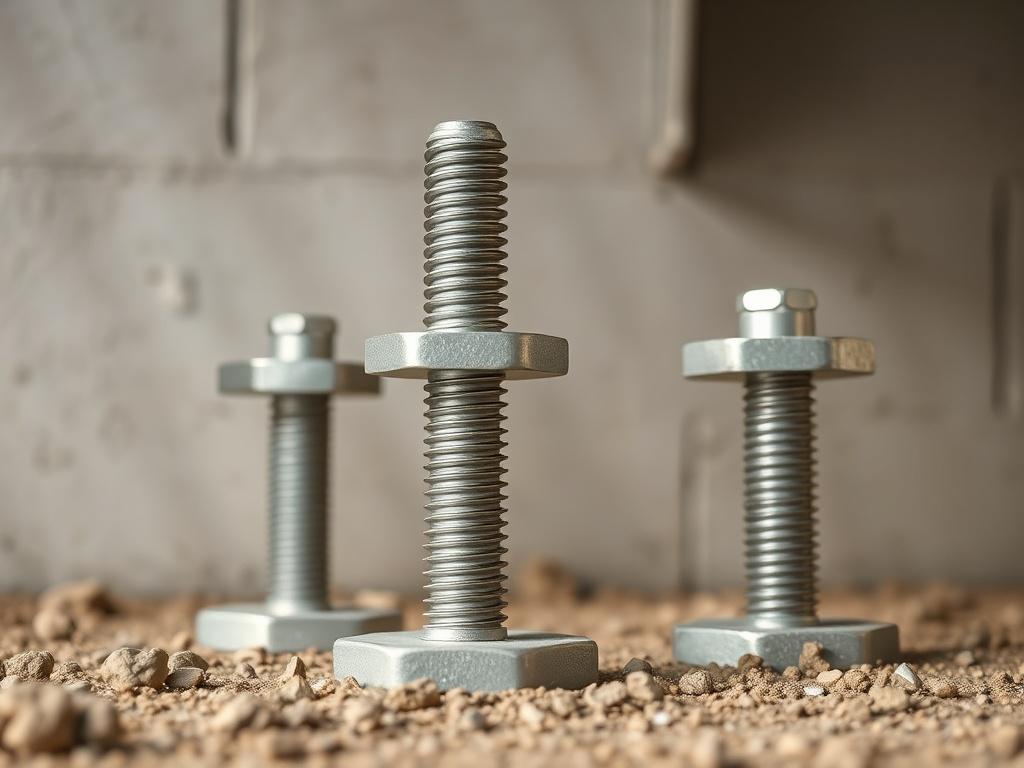

Фундаментные болты: какой выбрать, как установить и как не испортить фундамент

Почему про фундаментные болты стоит забывать в последнюю очередь

Фундаментные болты — это не просто крепеж. Это связь между бетонной массой и всем, что будет стоять на ней: колонны, опоры станков, металлоконструкции. Если болт поставлен неправильно, последствия могут проявиться не сразу. Иногда дефект «растет» годами, прорастая в микротрещины бетона, люфты и перекосы. Поэтому к выбору и установке нужно относиться не как к рутинной операции, а как к внимательной работе, от которой зависит работоспособность и безопасность сооружения.

В этой статье я собрал практические рекомендации, которые помогут понять, какие бывают фундаментные болты, как их правильно рассчитывать и монтировать, и какие типичные ошибки лучше не повторять. Без занудства, но с конкретикой — чтобы после прочтения вы могли оценить проект или проверить работу монтажников.

Какие бывают фундаментные болты

Кратко перечислю основные типы — и сразу объясню, где каждый из них имеет преимущества. Главное отличие между болтами — способ анкеровки в бетоне и область применения.

L-образные и J-образные болты

Эти варианты — классика. Угол на конце создает механическую зацепку с бетоном, прост в изготовлении и недорог. Чаще применяют там, где нагрузки преимущественно растягивающие или комбинированные. Для больших поперечных нагрузок может потребоваться более глубокая закладка или усиление анкерной зоны.

Болты с анкерной плитой (плоская площадка)

Здесь к болту приварена или привернута небольшая пластина, которая увеличивает площадь контакта с бетоном. Такой вариант устойчивее против вырыва и полезен, когда цена ошибки высокая: тяжелое оборудование, опоры кранов и т. п. Плюс — удобство монтажа, если нужно выровнять болты шаблоном.

Химические (инъекционные) анкеры

Это отдельная категория: резьбовой стержень фиксируется в просверленном отверстии с помощью клея-эпоксидного или полимерного состава. Удобно при ремонте или дооснащении готовых конструкций — не нужно лезть в бетон с формами. Но важно соблюдать технологию — чистка отверстия, правильная температура и время отверждения.

Забивные и монтажные анкерные болты

Забивные применяют, когда требуется фиксация в существующем бетоне и нагрузка не чрезмерна. Они прочны на срез, но менее надежны на вырыв. Монтажные анкерные болты чаще используются как временные элементы или при легких конструкциях.

Материалы и защита от коррозии

Материал болта определяет его долговечность. В большинстве случаев применяют углеродистую сталь, часто с гальваническим покрытием. Для агрессивной среды лучше выбирать нержавеющие марки стали — A2 или A4. В промышленных условиях, у побережья или при контакте с химией стоит не экономить на коррозионной защите.

Способы защиты:

• Горячее цинкование — универсальный и долговечный метод для наружных работ.
• Гальваническое цинкование — дешевле, но слой тоньше, подходит для защищенных условий.
• Покрытие эпоксидными или полимерными красками — хорошо как дополнительная защита, особенно вместе с цинком.
• Использование нержавеющей стали — предпочтительно в агрессивных средах, но дороже.

Расчет и требования при проектировании

Проектирование фундаментных болтов нельзя свести к «взять болт потолще и вбить глубже». Нужно учитывать тип нагрузки — растяжение, срез, изгиб — а также прочность бетона, расстояние до краев фундамента и взаимодействие между болтами. Нагрузка на болт должна быть сопоставима с расчетной несущей способностью анкерной зоны.

Есть несколько практических правил, которые часто используют инженеры:

• Глубина закладки обычно выражается в диаметрах болта — в среднем от 8 до 12d, в зависимости от конкретной схемы и нагрузки.
• Расстояние между болтами и до края фундамента должно обеспечивать равномерное распределение нагрузок и исключать «вырезание» бетонной массы под нагрузкой.
• При проектировании динамических и циклических нагрузок требуется дополнительный анализ; простые эмпирические решения здесь не годятся.

Примерная таблица свойств болтов

Практика установки: от шаблона до проверки

Самый частый источник проблем — криво выставленные болты. Если шаблон для закладных нет, даже профессионалы рискуют получить разбег позиций и углы. Поэтому шаблон — это не роскошь, это необходимость.

Порядок работ, кратко и по делу:

1. Подготовьте шаблон с точными отверстиями и ориентацией. Шаблон должен фиксироваться на опалубке так, чтобы он не смещался при заливке.
2. Выставьте болты, проверьте вертикаль и высоту резьбы над уровнем плиты. На резьбу надевают временные защитные колпачки или прокручивают гайки с шайбами, чтобы ничего не забетонировалось внутри.
3. Заливка бетона и вибрирование. Обратите внимание: вибрирование у болтов требует аккуратности, чтобы не сместить шаблон и не создать пустоты вокруг анкеров.
4. Дайте бетону набрать проектную прочность. Производитель клея или нормы проектирования указывают сроки, после которых можно нагружать болты.
5. После достижения прочности снимите шаблон, уберите защитные колпачки, очистите резьбу и установите окончательные гайки с шайбами. Затяните с рекомендованным моментом или до проектной предварительной натяжки.

Несколько важных замечаний: ни в коем случае не шлифуйте и не закаливайте болты на стройплощадке. Если требуется сварка, используйте только разрешенные методики и после консультации конструктора — местная сварка может изменить свойства стали и повредить анкерную способность.

Контроль качества и приемка работ

Контроль начинается еще на этапе закупки: сверяйте сертификаты, марки стали и покрытия. На стройке проще всего проверять геометрию — расстояния, высоты, вертикаль. Обычно измерения ведут с помощью нивелира и шаблонов.

После установки полезно выполнить простые испытания: визуальный осмотр резьбы и защитного покрытия, проверка затяжки и отсутствие люфтов. При сомнениях проводят нагрузочные испытания — контрольные отрывные или циклические испытания, но это уже задача инженера и лаборатории.

Типичные ошибки и как их избежать

Список короткий, но болезненный: достаточно одной ошибки, чтобы потом годами исправлять последствия.

• Неправильное положение болта в плане или высоте — приводит к проблемам при монтажных работах и перекосам конструкций. Решение: шаблон и проверка до заливки.
• Недостаточная глубина закладки — риск вырыва. Решение: следовать расчетам и правилам безопасности, не пытаться экономить на глубине.
• Отсутствие антикоррозионной защиты или неправильный выбор покрытия — ускоренная коррозия и потеря несущей способности. Решение: выбирать материал и покрытие по условиям эксплуатации.
• Неверная технология установки химических анкеров — снижение сцепления и падение прочности. Решение: соблюдать рекомендации производителя клея и условия очистки отверстий.
• Сварка на болтах без учета термической обработки — изменение механических свойств. Решение: не выполнять сварку без согласования с проектировщиком.

Контрольные чек-листы для мастера

Ниже — практический список, который удобно распечатать и держать у монтажников. Он покрывает важные моменты перед заливкой, после и при финишной затяжке.

• Шаблон готов и зафиксирован; размеры сверены с проектом.
• Болты соответствуют заказанным по длине, диаметру и покрытию.
• Резьба защищена, гайки и шайбы на месте для фиксации.
• При заливке шаблон не смещался; вибрирование проводилось аккуратно.
• После набора прочности резьба очищена, затяжка выполнена с контролем момента.
• Документы и сертификаты на материалы доступны для приемки.

Когда стоит привлечь инженера

Если вы работаете с крупными нагрузками, динамическими воздействиями, сейсмическими зонами или агрессивной средой — приглашение инженера экономически оправдано. Он проверит расчетную схему, подберет тип анкера и определит оптимальную глубину закладки. Это не прихоть, а риск-менеджмент: экономия на проектировании часто оборачивается высокой стоимостью исправлений.

Даже если речь о небольших объектах, разумно использовать типовые решения из отраслевых норм. Они учитывают реальные поведенческие особенности бетона и анкеров при разных нагрузках.

Заключение

Фундаментные болты — это та мелочь, которая решает судьбу больших вещей. Подходите к выбору и установке осознанно: выбирайте правильный тип анкера, обеспечьте защиту от коррозии, используйте шаблоны и контролируйте процесс заливки. Простые правила и чек-листы снижают риск дорогостоящих ошибок и продлевают срок службы конструкции. Если есть сомнения — привлеките инженера. Лучше заплатить за расчет сейчас, чем дорого исправлять последствия позже.
