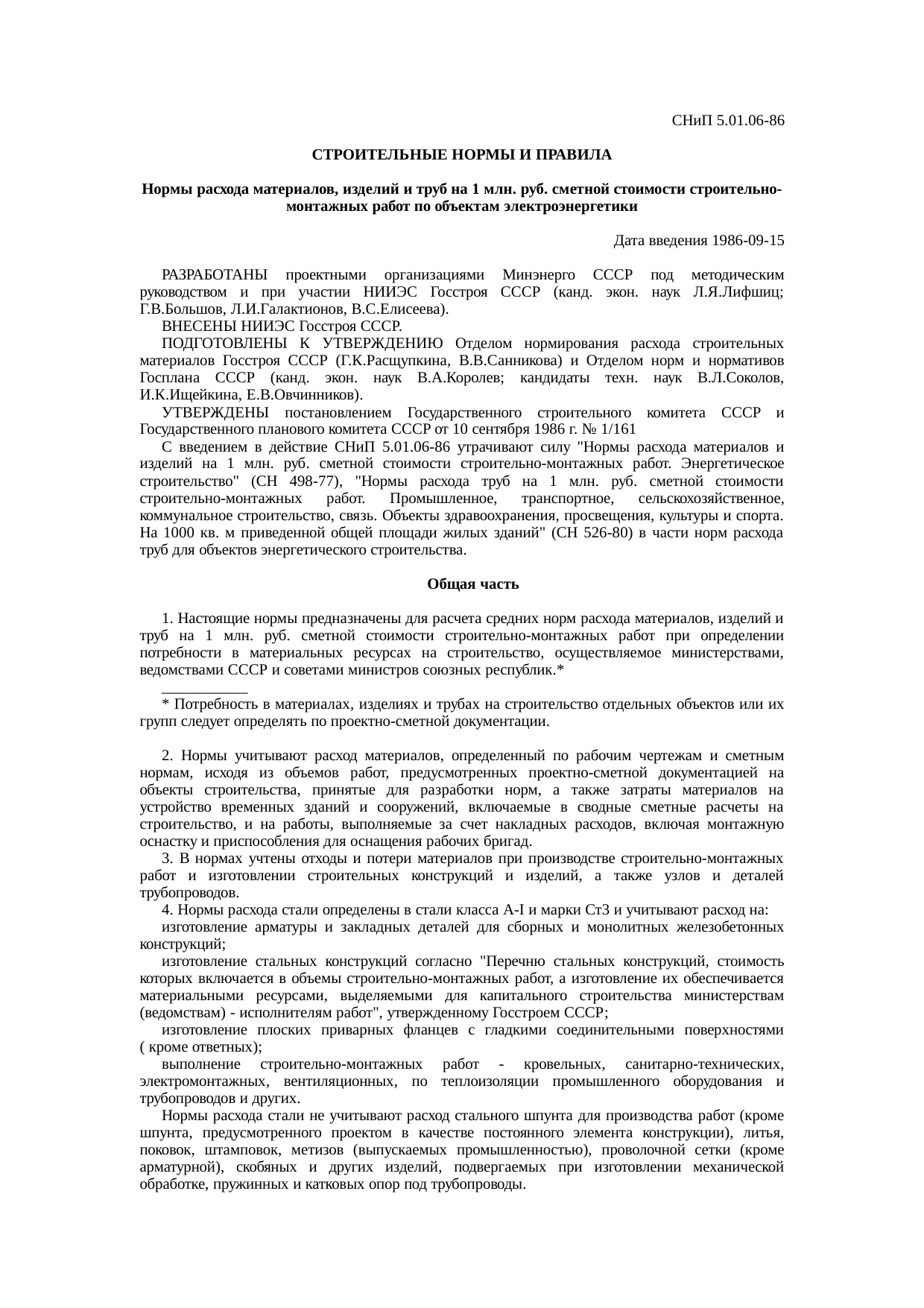

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА



НОРМЫ РАСХОДА МАТЕРИАЛОВ,
ИЗДЕЛИЙ И ТРУБ НА 1 млн. руб.
СМЕТНОЙ СТОИМОСТИ
СТРОИТЕЛЬНО-МОНТАЖНЫХ
РАБОТ ПО ОБЪЕКТАМ
ЭЛЕКТРОЭНЕРГЕТИКИ

СНиП 5.01.06-86





Москва 2000

СНиП 5.01.06-86. Нормы расхода материалов, изделий и труб на 1 млн. руб. сметной стоимости строительно-монтажных работ по объектам электроэнергетики / Госстрой России. — М.: ГУП ЦПП, 2000.

РАЗРАБОТАНЫ проектными организациями Минэнерго СССР под методическим руководством и при участии НИИЭС Госстроя СССР (канд. экон. наук Л.Я. Лифшиц; Г.В. Большов, Л.И. Галактионова, В.С. Елисеева).

ВНЕСЕНЫ НИИЭС Госстроя СССР.

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Отделом нормирования расхода строительных материалов Госстроя СССР (Г.К. Расщупкина, В.В. Санникова) и Отделом норм и нормативов Госплана СССР (канд. экон. наук В.А. Королев; кандидаты техн. наук В.Л. Соколов и И.К. Ищейкина; Е.В. Овчинников).

С введением в действие СНиП 5.01.06-86 утрачивают силу «Нормы расхода материалов и изделий на 1 млн. руб. сметной стоимости строительно-монтажных работ. Энергетическое строительство» (СН 498-77), «Нормы расхода материалов и изделий на 1 млн. руб. сметной стоимости строительно-монтажных работ. Промышленное, транспортное, сельскохозяйственное, коммунальное строительство, связь. Объекты здравоохранения, просвещения, культуры и спорта. На 1000 м² приведенной общей площади жилых зданий» (СН 526-80) в части норм расхода труб для объектам энергетического строительства.

При пользовании нормативным документом следует учитывать утвержденные изменения строительных норм и правил и государственных стандартов, публикуемые в журнале «Бюллетень строительной техники», «Сборнике изменений к строительным нормативным документам, утвержденных Госстроем России» и информационном указателе «Государственные стандарты».

Госстрой СССР	Строительные нормы и правила	СНиП 5.01.06-86
	Нормы расхода материалов, изделий и труб на 1 млн. руб. сметной стоимости строительно-монтажных работ по объектам электроэнергетики	Взамен СН 498-77, СН 526-80

ОБЩАЯ ЧАСТЬ

1. Настоящие нормы предназначены для расчета средних норм расхода материалов, изделий и труб на 1 млн. руб. сметной стоимости строительно-монтажных работ при определении потребности в материальных ресурсах на строительство, осуществляемое министерствами и ведомствами СССР и советами министров союзных республик¹.

¹ Потребность в материалах, изделиях и трубах на строительство отдельных объектов или их групп следует определять по проектно-сметной документации.

2. Нормы учитывают расход материалов, определенный по рабочим чертежам и сметным нормам, исходя из объемов работ, предусмотренных проектно-сметной документацией на объекты строительства, принятые для разработки норм, а также затраты материалов на устройство временных зданий и сооружений, включаемые в сводные сметные расчеты на строительство, и на работы, выполняемые за счет накладных расходов, включая монтажную оснастку и приспособления для оснащения рабочих бригад.

3. В нормах учтены отходы и потери материалов при производстве строительно-монтажных работ и изготовлении строительных конструкций и изделий, а также узлов и деталей трубопроводов.

4. Нормы расхода стали определены в стали класса А-I и марки Ст3 и учитывают расход на:

изготовление арматуры и закладных деталей для сборных и монолитных железобетонных конструкций;

изготовление стальных конструкций согласно «Перечню стальных конструкций, стоимость которых включается в объемы строительно-монтажных работ, а изготовление их обеспечивается материальными ресурсами, выделяемыми для капитального строительства министерствам (ведомствам) — исполнителям работ», утвержденному Госстроем СССР;

изготовление плоских приварных фланцев с гладкими соединительными поверхностями (кроме ответных);

выполнение строительно-монтажных работ — кровельных, санитарно-технических, электромонтажных, вентиляционных, по теплоизоляции промышленного оборудования и трубопроводов и других.

Нормы расхода стали не учитывают расход стального шпунта для производства работ (кроме шпунта, предусмотренного проектом в качестве постоянного элемента конструкции), литья, поковок и штамповок, метизов (выпускаемых промышленностью), проволочной сетки (кроме арматурной), скобяных и других изделий, подвергаемых при изготовлении механической обработке, пружинных и катковых опор под трубопроводы.

Внесены Научно-исследовательским институтом экономики строительства Госстроя СССР

Утверждены постановлением Госстроя СССР и Госплана СССР от 10 сентября 1986 г. № 1/161

Срок введения в действие 15 сентября 1986 г.

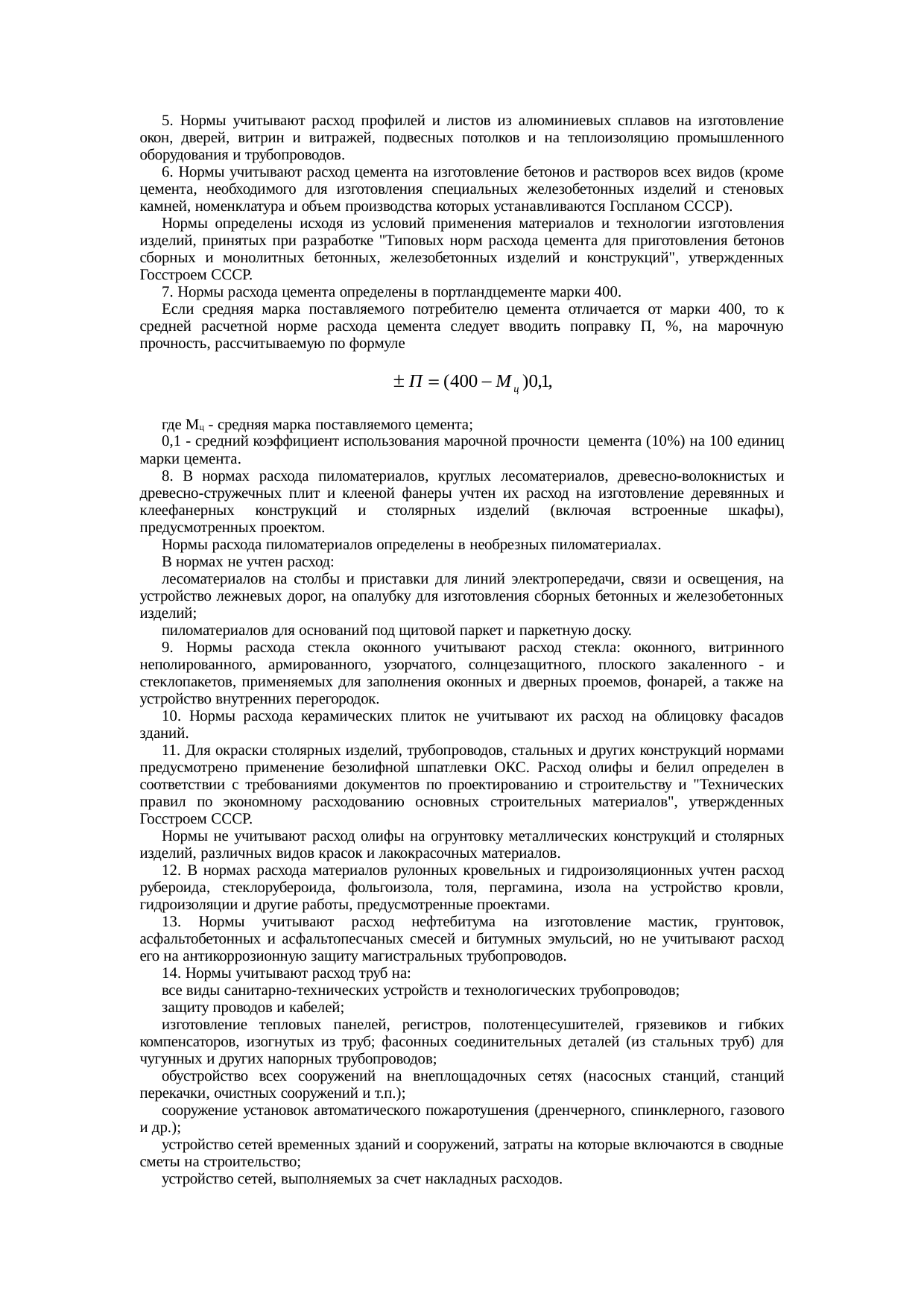

5. Нормы учитывают расход профилей и листов из алюминиевых сплавов на изготовление окон, дверей, витрин и витражей, подвесных потолков и на теплоизоляцию промышленного оборудования и трубопроводов.

6. Нормы учитывают расход цемента на изготовление бетонов и растворов всех видов (кроме цемента, необходимого для изготовления специальных железобетонных изделий и стеновых камней, номенклатура и объем производства которых устанавливаются Госпланом СССР).

Нормы определены исходя из условий применения материалов и технологии изготовления изделий, принятых при разработке «Типовых норм расхода цемента для приготовления бетонов, сборных и монолитных бетонных, железобетонных изделий и конструкций», утвержденных Госстроем СССР.

7. Нормы расхода цемента определены в портландцементе марки 400.

Если средняя марка поставляемого потребителю цемента отличается от марки 400, то к средней расчетной норме расхода цемента следует вводить поправку П, %, на марочную прочность, рассчитываемую по формуле

±П = (400 — М_ц)0,1,

где М_ц — средняя марка поставляемого цемента;

0,1 — средний коэффициент использования марочной прочности цемента (10 %) на 100 единиц марки цемента.

8. В нормах расхода пиломатериалов, круглых лесоматериалов, древесно-волокнистых и древесно-стружечных плит и клееной фанеры учтен их расход на изготовление деревянных и клеефанерных конструкций и столярных изделий (включая встроенные шкафы), предусмотренных проектом.

Нормы расхода пиломатериалов определены в необрезных пиломатериалах.

В нормах не учтен расход:

лесоматериалов на столбы и приставки для линий электропередачи, связи и освещения, на устройство лежневых дорог, на опалубку для изготовления сборных бетонных и железобетонных изделий;

пиломатериалов для оснований под щитовой паркет и паркетную доску.

9. Нормы расхода стекла оконного учитывают расход стекла: оконного, витринного, неполированного, армированного, узорчатого, солнцезащитного, плоского закаленного — и стеклопакетов, применяемых для заполнения оконных и дверных проемов, фонарей, а также на устройство внутренних перегородок.

10. Нормы расхода керамических плиток не учитывают их расход на облицовку фасадов зданий.

11. Для окраски столярных изделий, трубопроводов, стальных и других конструкций нормами предусмотрено применение безолифной шпатлевки ОКС. Расход олифы и белил определен в соответствии с требованиями документов по проектированию и строительству и «Технических правил по экономному расходованию основных строительных материалов», утвержденных Госстроем СССР.

Нормы не учитывают расход олифы на огрунтовку металлических конструкций и столярных изделий, различных видов красок и лакокрасочных материалов.

12. В нормах расхода материалов рулонных кровельных и гидроизоляционных учтен расход рубероида, стеклорубероида, фольгоизола, толя, пергамина, изола на устройство кровли, гидроизоляции и другие работы, предусмотренные проектами.

13. Нормы учитывают расход нефтебитума на изготовление мастик, грунтовок, асфальтобетонных и асфальтопесчаных смесей и битумных эмульсий, но не учитывают расход его на антикоррозионную защиту магистральных трубопроводов.

14. Нормы учитывают расход труб на:

все виды санитарно-технических устройств и технологических трубопроводов;

защиту проводов и кабелей;

изготовление тепловых панелей, регистров, полотенцесушителей, грязевиков и гибких компенсаторов, изогнутых из труб; фасонных соединительных деталей (из стальных труб) для чугунных и других напорных трубопроводов;

обустройство всех сооружений на внеплощадочных сетях (насосных станций, станций перекачки, очистных сооружений и т.п.);

сооружение установок автоматического пожаротушения (дренчерного, спринклерного, газового и др.);

устройство сетей временных зданий и сооружений, затраты на которые включаются в сводные сметы на строительство;

устройство сетей, выполняемых за счет накладных расходов.

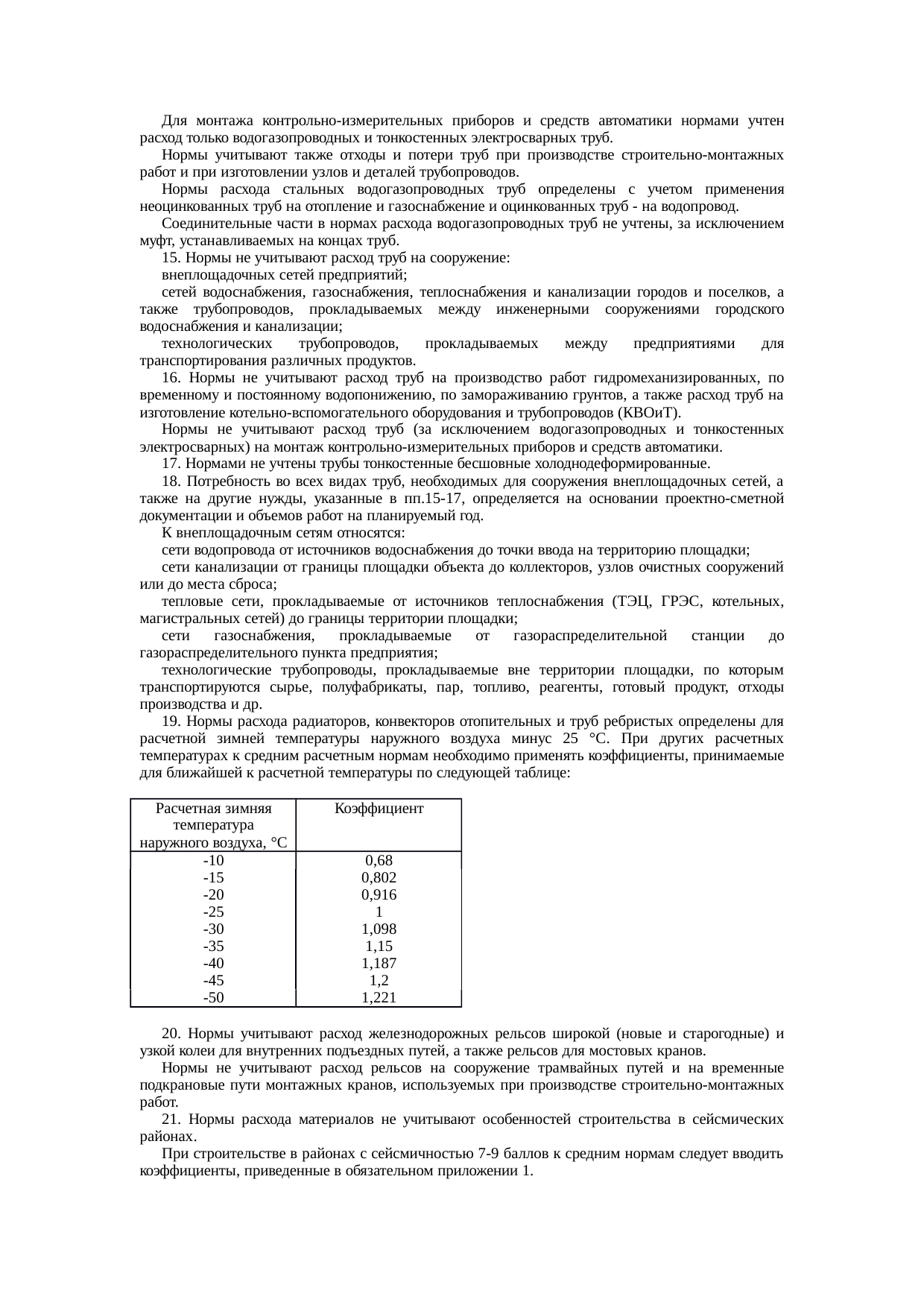

Для монтажа контрольно-измерительных приборов и средств автоматики нормами учтен расход только водогазопроводных и тонкостенных электросварных труб.

Нормы учитывают также отходы и потери труб при производстве строительно-монтажных работ и при изготовлении узлов и деталей трубопроводов.

Нормы расхода стальных водогазопроводных труб определены с учетом применения неоцинкованных труб на отопление и газоснабжение и оцинкованных труб — на водопровод.

Соединительные части в нормах расхода водогазопроводных труб не учтены, за исключением муфт, устанавливаемых на концах труб.

15. Нормы не учитывают расход труб на сооружение:

внеплощадочных сетей предприятий;

сетей водоснабжения, газоснабжения, теплоснабжения и канализации городов и поселков, а также трубопроводов, прокладываемых между инженерными сооружениями городского водоснабжения и канализации;

технологических трубопроводов, прокладываемых между предприятиями для транспортирования различных продуктов.

16. Нормы не учитывают расход труб на производство работ гидромеханизированных, по временному и постоянному водопонижению, по замораживанию грунтов, а также расход труб на изготовление котельно-вспомогательного оборудования и трубопроводов (КВОиТ).

Нормы не учитывают расход труб (за исключением водогазопроводных и тонкостенных электросварных) на монтаж контрольно-измерительных приборов и средств автоматики.

17. Нормами не учтены трубы тонкостенные бесшовные холоднодеформированные.

18. Потребность во всех видах труб, необходимых для сооружения внеплощадочных сетей, а также на другие нужды, указанные в пп. 15 — 17, определяется на основании проектно-сметной документации и объемов работ на планируемый год.

К внеплощадочным сетям относятся:

сети водопровода от источников водоснабжения до точки ввода на территорию площадки;

сети канализации от границы площадки объекта до коллекторов, узлов очистных сооружений или до места сброса;

тепловые сети, прокладываемые от источников теплоснабжения (ТЭЦ, ГРЭС, котельных, магистральных сетей) до границы территории площадки;

сети газоснабжения, прокладываемые от газораспределительной станции до газораспределительного пункта предприятия;

технологические трубопроводы, прокладываемые вне территории площадки, по которым транспортируются сырье, полуфабрикаты, пар, топливо, реагенты, готовый продукт, отходы производства и др.

19. Нормы расхода радиаторов, конвекторов отопительных и труб ребристых определены для расчетной зимней температуры наружного воздуха минус 25 °С. При других расчетных температурах к средним расчетным нормам необходимо применять коэффициенты, принимаемые для ближайшей к расчетной температуры по следующей таблице:

Расчетная зимняя температура наружного воздуха, °С	Коэффициент	Расчетная зимняя температура наружного воздуха, °С	Коэффициент
-10	0,68	-30	1,098
-15	0,802	-35	1,15
-20	0,916	-40	1,187
-25	1	-45	1,2
		-50	1,221

20. Нормы учитывают расход железнодорожных рельсов широкой (новые и старогодные) и узкой колеи для внутренних подъездных путей, а также рельсов для мостовых кранов.

Нормы не учитывают расход рельсов на сооружение трамвайных путей и на временные подкрановые пути монтажных кранов, используемых при производстве строительно-монтажных работ.

21. Нормы расхода материалов не учитывают особенностей строительства в сейсмических районах.

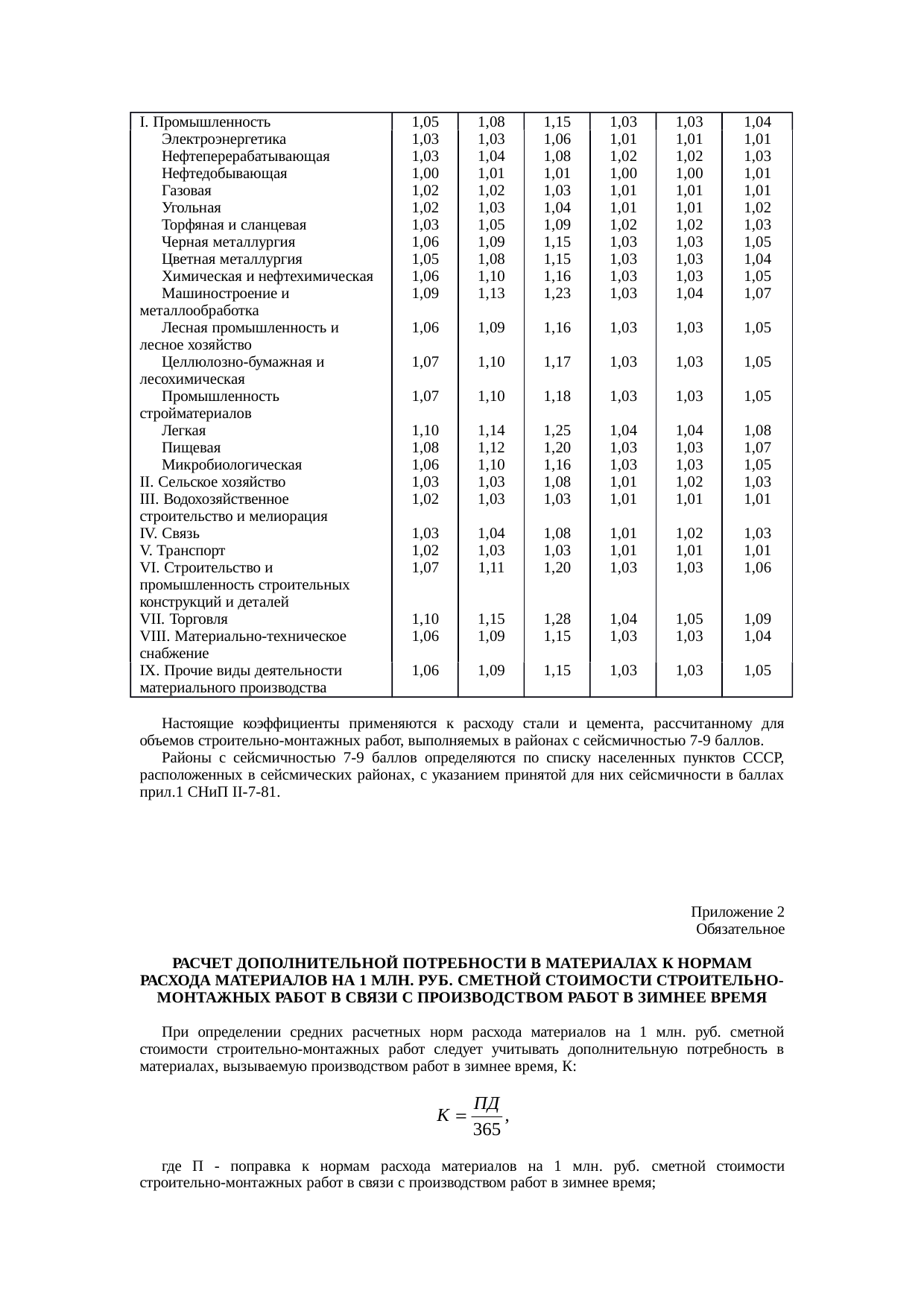

При строительстве в районах с сейсмичностью 7 — 9 баллов к средним нормам вводятся коэффициенты, приведенные в обязательном приложении 1.

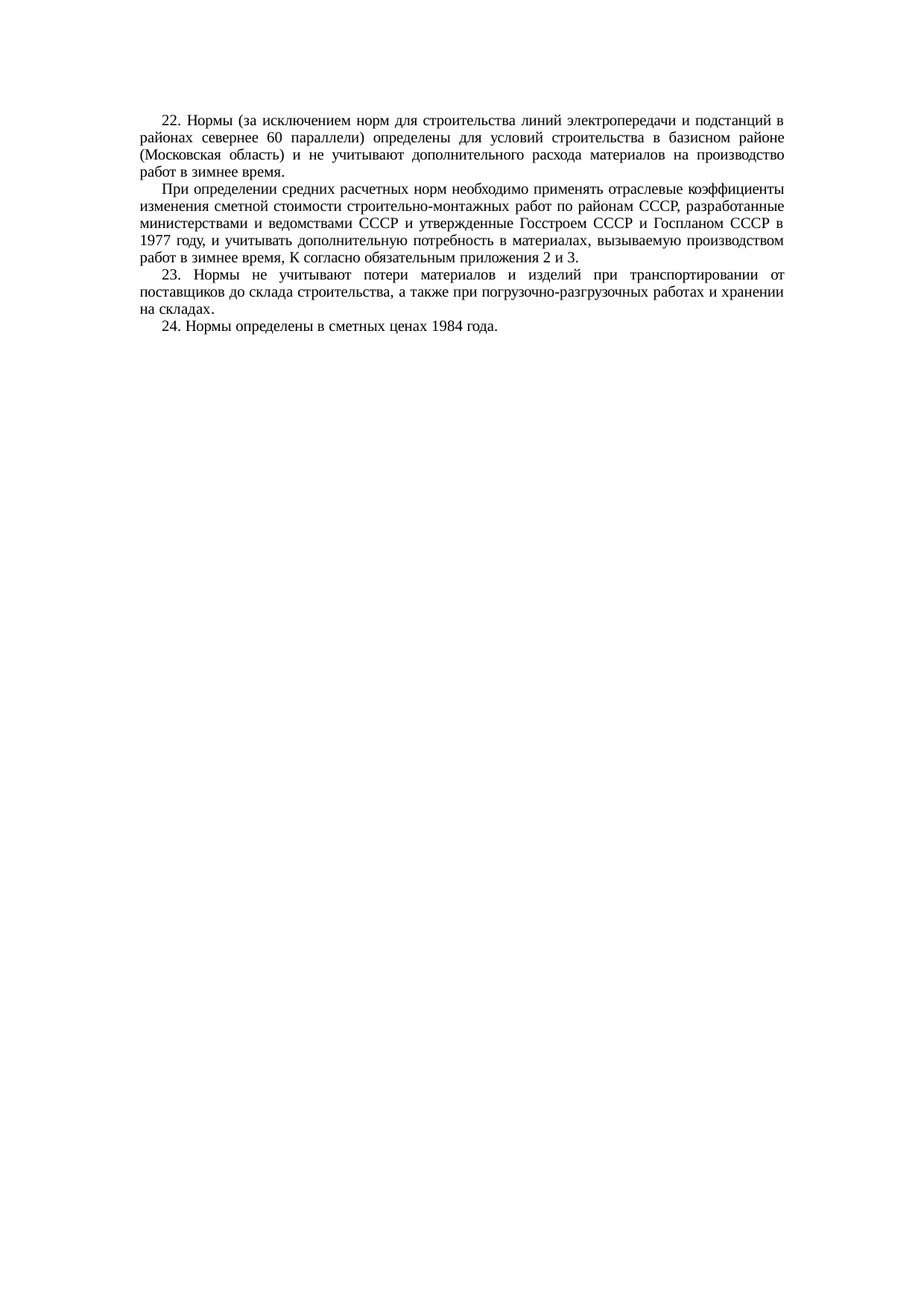

22. Нормы определены для условий строительства в базисном районе (Московской обл.) и не учитывают дополнительного расхода материалов на производство работ в зимнее время.

При определении средних расчетных норм необходимо применять отраслевые коэффициенты изменения сметной стоимости строительно-монтажных работ по районам СССР, разработанные министерствами и ведомствами СССР и утвержденные Госстроем СССР и Госпланом СССР в 1977 г., и учитывать дополнительную потребность в материалах, вызываемую производством работ в зимнее время, К согласно обязательным приложениям 2 и 3.

23. Нормы не учитывают потери материалов и изделий при транспортировании от поставщика до склада строительства, а также при погрузочно-разгрузочных работах и хранении на складах.

24. Нормы определены в сметных ценах 1984 г.

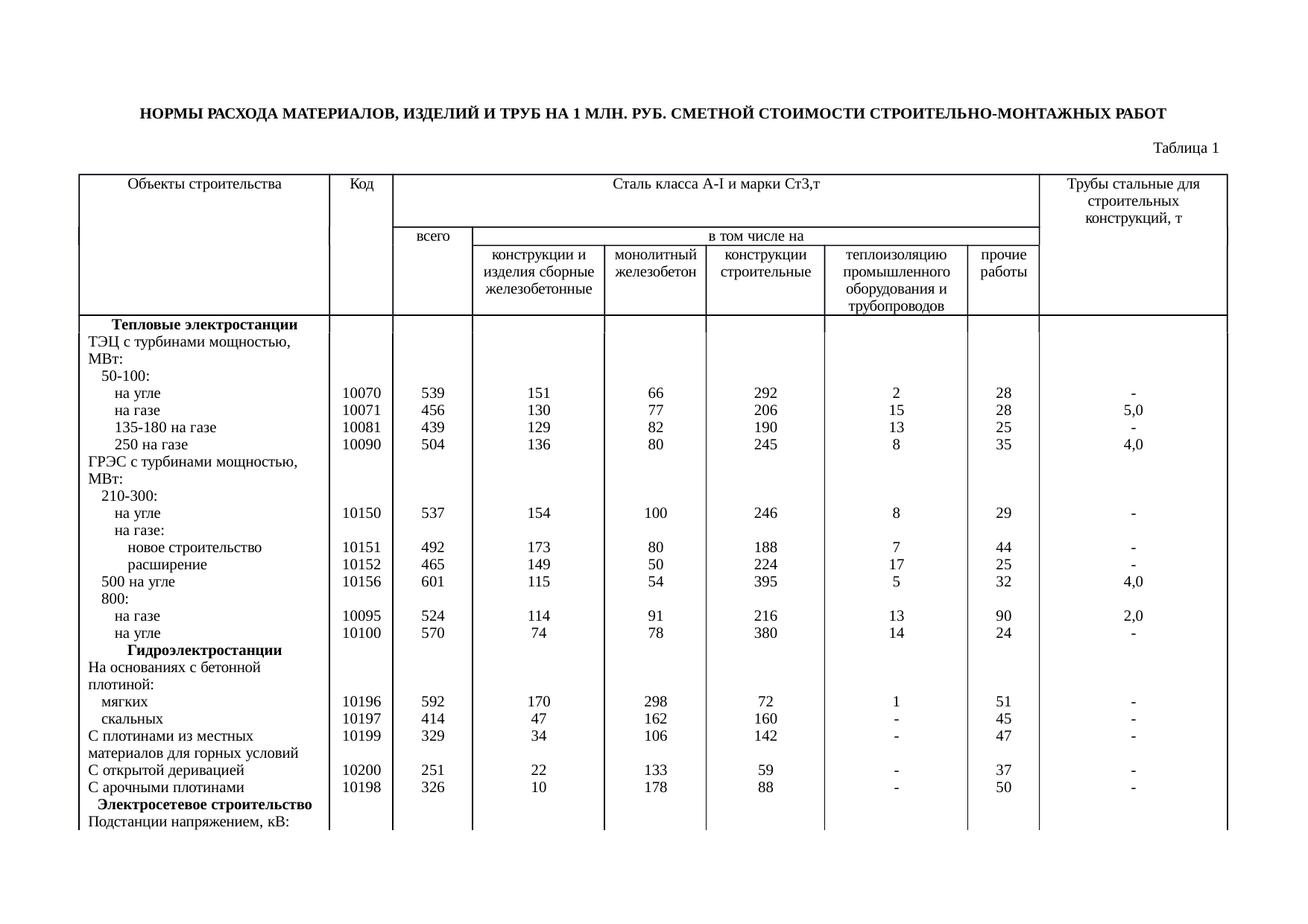

НОРМЫ РАСХОДА МАТЕРИАЛОВ, ИЗДЕЛИЙ И ТРУБ НА 1 МЛН. РУБ. СМЕТНОЙ СТОИМОСТИ СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ

Таблица 1

Объекты строительства	Код	Сталь класса А-I марки Ст3, т						Трубы стальные для строительных конструкций, т
		Всего	в том числе
			конструкции и изделия сборные железобетонные	монолитный железобетон	конструкции строительные стальные	теплоизоляцию промышленного оборудования и трубопроводов	прочие работы
Тепловые электростанции
ТЭЦ с турбинами мощностью, МВт:
50 — 100:
на угле	10070	539	151	66	292	2	28	—
» газе	10071	456	130	77	206	15	28	5,0
135 — 180 на газе	10081	439	129	82	190	13	25	—
250 на газе	10090	504	136	80	245	8	35	4,0
ГРЭС с турбинами мощностью, МВт:
210 — 300:
на угле	10150	537	154	100	246	8	29	—
» газе:
новое строительство	10151	492	173	80	188	7	44	—
расширение	10152	465	149	50	224	17	25	—
500 на угле	10156	601	115	54	395	5	32	4,0
800:
на газе	10095	524	114	91	216	13	90	2,0
» угле	10100	570	74	78	380	14	24	—
Гидроэлектростанции
На основаниях с бетонной плотиной:
мягких	10196	592	170	298	72	1	51	—
скальных	10197	414	47	162	160	—	45	—
С плотинами из местных материалов для горных условий	10199	329	34	106	142	—	47	—
С открытой деривацией	10200	251	22	133	59	—	37	—
С арочными плотинами	10198	326	10	178	88	—	50	—
Электросетевое строительство
Подстанции напряжением, кВ:

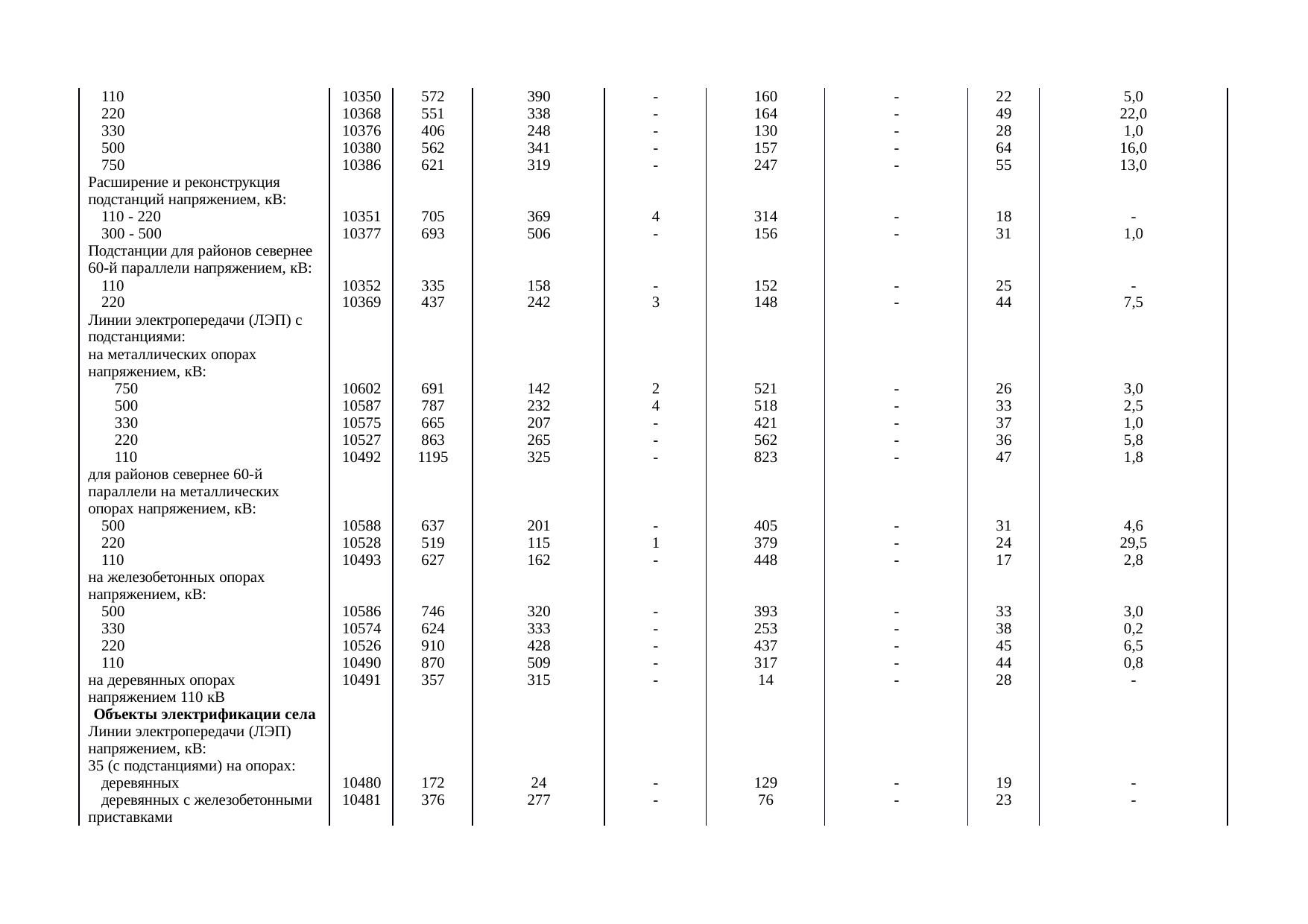

110	10350	572	390	—	160	—	22	5,0
220	10368	551	338	—	164	—	49	22,2
330	10376	406	248	—	130	—	28	1,0
500	10380	562	341	—	157	—	64	16,0
750	10386	621	319	—	247	—	55	13,0
Расширение и реконструкция подстанций напряжением, кВ:
110 — 220	10351	705	369	4	314	—	18	—
300 — 500	10377	693	506	—	156	—	31	1,0
Подстанции для районов севернее 60-й параллели напряжением, кВ:
110	10352	335	158	—	152	—	25	—
220	10369	437	242	3	148	—	44	7,5
Линии электропередачи (ЛЭП) с подстанциями:
на металлических опорах напряжением, кВ:
750	10602	691	142	2	521	—	26	3,0
500	10587	787	232	4	518	—	33	2,5
330	10575	665	207	—	421	—	37	1,0
220	10527	863	265	—	562	—	36	5,8
110	10492	1195	325	—	823	—	47	1,8
для районов севернее 60-й параллели на металлических опорах напряжением, кВ:
500	10588	637	201	—	405	—	31	4,6
220	10528	519	115	1	379	—	24	29,5
110	10493	627	162	—	448	—	17	2,8
на железобетонных опорах напряжением, кВ:
500	10586	746	320	—	393	—	33	3,0
330	10574	624	333	—	253	—	38	0,2
220	10526	910	428	—	437	—	45	6,5
110	10490	870	509	—	317	—	44	0,8
на деревянных опорах напряжением 110 кВ	10491	357	315	—	14	—	28	—
Объекты электрификации села
Линии электропередачи (ЛЭП) напряжением, кВ:
35 (с подстанциями) на опорах:
деревянных	10480	172	24	—	129	—	19	—
деревянных с железобетонными приставками	10481	376	277	—	76	—	23	—

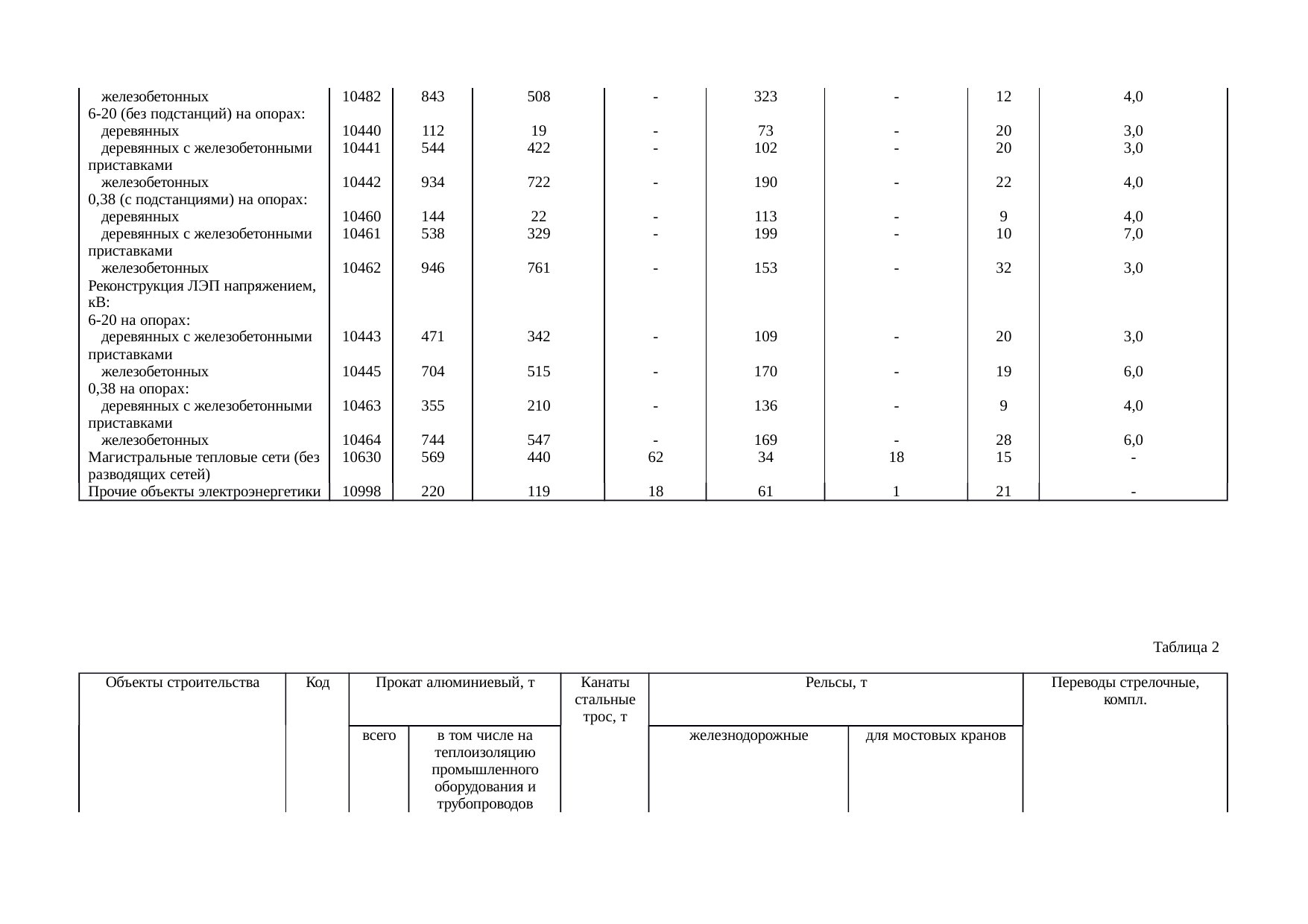

железобетонных	10482	843	508	—	323	—	12	4,0
6 — 20 (без подстанций) на опорах:
деревянных	10440	112	19	—	73	—	20	3,0
деревянных с железобетонными приставками	10441	544	422	—	102	—	20	3,0
железобетонных	10442	934	722	—	190	—	22	4,0
0,38 (с подстанциями) на опорах:
деревянных	10460	144	22	—	113	—	9	4,0
деревянных с железобетонными приставками	10461	538	329	—	199	—	10	7,0
железобетонных	10462	946	761	—	153	—	32	3,0
Реконструкция ЛЭП напряжением, кВ:
6 — 20 на опорах:
деревянных с железобетонными приставками	10443	471	342	—	109	—	20	3,0
железобетонных	10445	704	515	—	170	—	19	6,0
0,38 на опорах:
деревянных с железобетонными приставками	10463	355	210	—	136	—	9	4,0
железобетонных	10464	744	547	—	169	—	28	6,0
Магистральные тепловые сети (без разводящих сетей)	10630	569	440	62	34	18	15	—
Прочие объекты электроэнергетики	10998	220	119	18	61	1	21	—

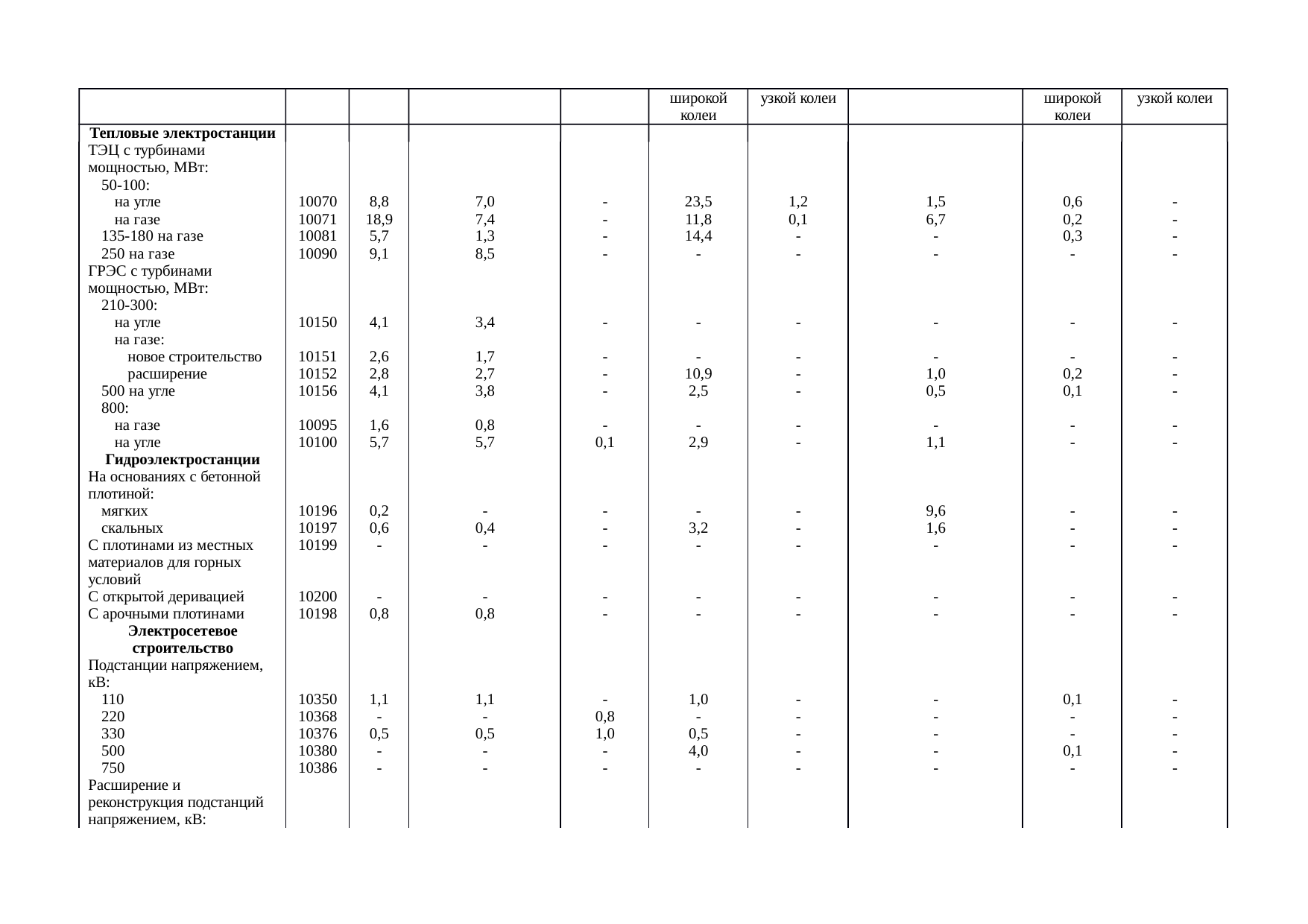

Таблица 2

Объекты строительства	Код	Прокат алюминиевый, т		Канаты стальные (трос), т	Рельсы, т			Переводы стрелочные, компл.
		всего	в том числе на теплоизоляцию промышленного оборудования и трубопроводов		железнодорожные		для мостовых кранов	широкой колеи	узкой колеи
					широкой колеи	узкой колеи
Тепловые электростанции
ТЭЦ с турбинами мощностью, МВт:
50 — 100:
на угле	10070	8,8	7,0	—	23,5	1,2	1,5	0,6	—
» газе	10071	18,9	7,4	—	11,8	0,1	6,7	0,2	—
135 — 180 на газе	10081	5,7	1,3	—	14,4	—	—	0,3	—
250 на газе	10090	9,1	8,5	—	—	—	—	—	—
ГРЭС с турбинами мощностью, МВт:
210 — 300:
на угле	10150	4,1	3,4	—	—	—	—	—	—
» газе:
новое строительство	10151	2,6	1,7	—	—	—	—	—	—
расширение	10152	2,8	2,7	—	10,9	—	1,0	0,2	—
500 на угле	10156	4,1	0 Понравилась статья? Поделиться с друзьями: Вам также может быть интересно Нормативные строительные документы 0 Шестигранные болты ГОСТ 7798-70: как подобрать крепёж для строительного узла Надёжность болтового соединения зависит не только от диаметра крепежа. Важно учитывать класс прочности, длину Нормативные строительные документы 0 Эффективность грохочения: от чего зависит качество сортировки и как его повысить При покупке качающегося грохота заказчик всегда ожидает получить продукт, соответствующий требованиям ГОСТа или техническим Нормативные строительные документы 0 Товарный бетон М250: технические характеристики, пропорции состава и применение Все о товарном бетоне М250 (класс прочности В20). Разбор точных весовых пропорций цемента, песка Нормативные строительные документы 0 Инертные материалы в строительстве: что это такое, виды и что к ним относится Разбираем, что такое инертные материалы в строительстве, какие виды к ним относятся, где применяются Нормативные строительные документы 0 Сколько кирпича нужно на дом: расчет материала и частые ошибки Ошибиться в расчете кирпича в любую сторону – одинаково плохо. Купишь меньше нужного: придется Нормативные строительные документы 0 Разрешение на строительство в Казахстане: понятный план действий без лишней бюрократии Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться Задать вопрос эксперту
