Государственный комитет СССР по делам строительства
(Госстрой СССР)
ИНСТРУКЦИЯ
по строительному проектированию предприятий,
зданий и сооружений нефтяной и газовой промышленности
СН 433-79
Государственный комитет СССР по делам строительства
(Госстрой СССР)
Утверждена
постановлением Государственного комитета СССР
по делам строительства
от 21 июня 1979 г. № 91
Инструкция разработана институтами ВНИПИтрансгаз и ВНИПИгаздобыча Мингазпрома, Гипровостокнефть и Гипротрубопровод Миннефтепрома при участии институтов ЦНИИпромзданий, Сантехпроект, Укрводоканалпроект и ПромтрансНИИпроект Госстроя СССР и Электропроект Минмонтажспецстроя СССР.
С введением в действие настоящей Инструкции утрачивают силу с 1 июля 1980 г. «Указания по строительному проектированию предприятий, зданий и сооружений нефтяной и газовой промышленности» (СН 433-71).
Редакторы — инженеры О.И.Косов, А.М.Кошкин, Ю.В.Полянский, Б.В.Тамбовцев (Госстрой СССР), В.Н.Соллогуб (Мингазпром), Н.С.Райхинштейн (ВНИПИтрансгаз), З.И.Ильяшева (Гипротрубопровод).
|
Государственный |
Строительные нормы |
СН 433-79 |
|
Инструкция по строительному |
Взамен СН 433-71 |

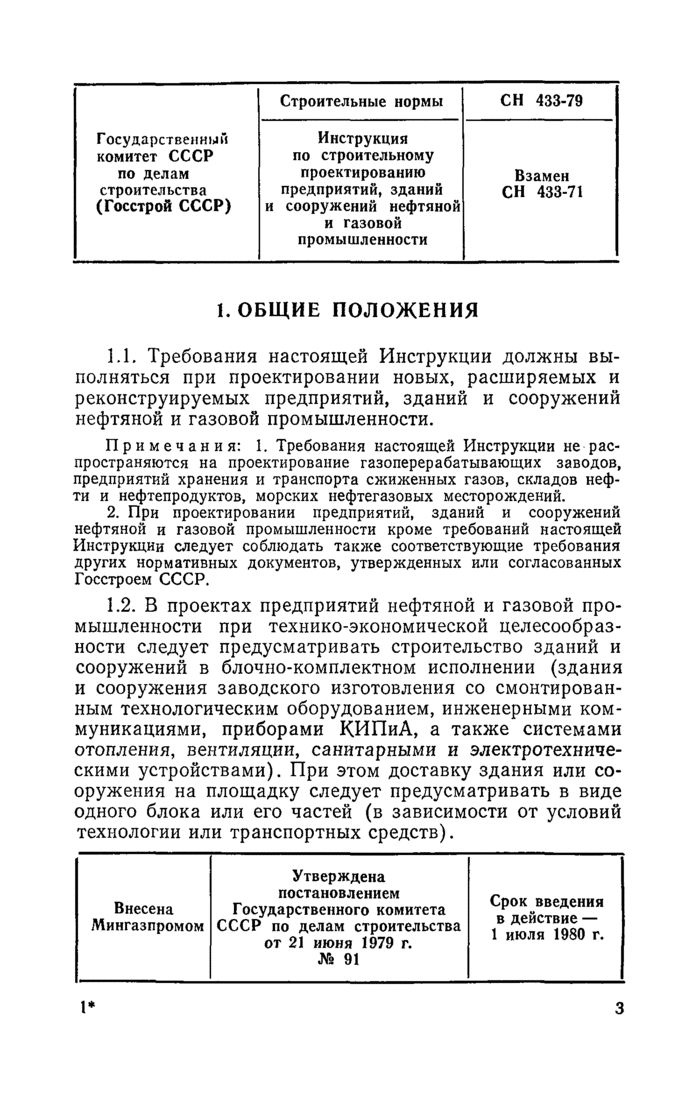

1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Требования настоящей Инструкции должны выполняться при проектировании новых, расширяемых и реконструируемых предприятий, зданий и сооружений нефтяной и газовой промышленности.
Примечания: 1. Требования настоящей Инструкции не распространяются на проектирование газоперерабатывающих заводов, предприятий хранения и транспорта сжиженных газов, складов нефти и нефтепродуктов, морских нефтегазовых месторождений.
2. При проектировании предприятий, зданий и сооружений нефтяной и газовой промышленности кроме требований настоящей Инструкции следует соблюдать также соответствующие требования других нормативных документов, утвержденных или согласованных Госстроем СССР.
1.2. В проектах предприятий нефтяной и газовой промышленности при технико-экономической целесообразности следует предусматривать строительство зданий и сооружений в блочно-комплектном исполнении (здания и сооружения заводского изготовления со смонтированным технологическим оборудованием, инженерными коммуникациями, приборами КИПиА, а также системами отопления, вентиляции, санитарными и электротехническими устройствами). При этом доставку здания или сооружения на площадку следует предусматривать в виде одного блока или его частей ( в зависимости от условий технологии или транспортных средств).
|
Внесена |
Утверждена |
Срок введения |

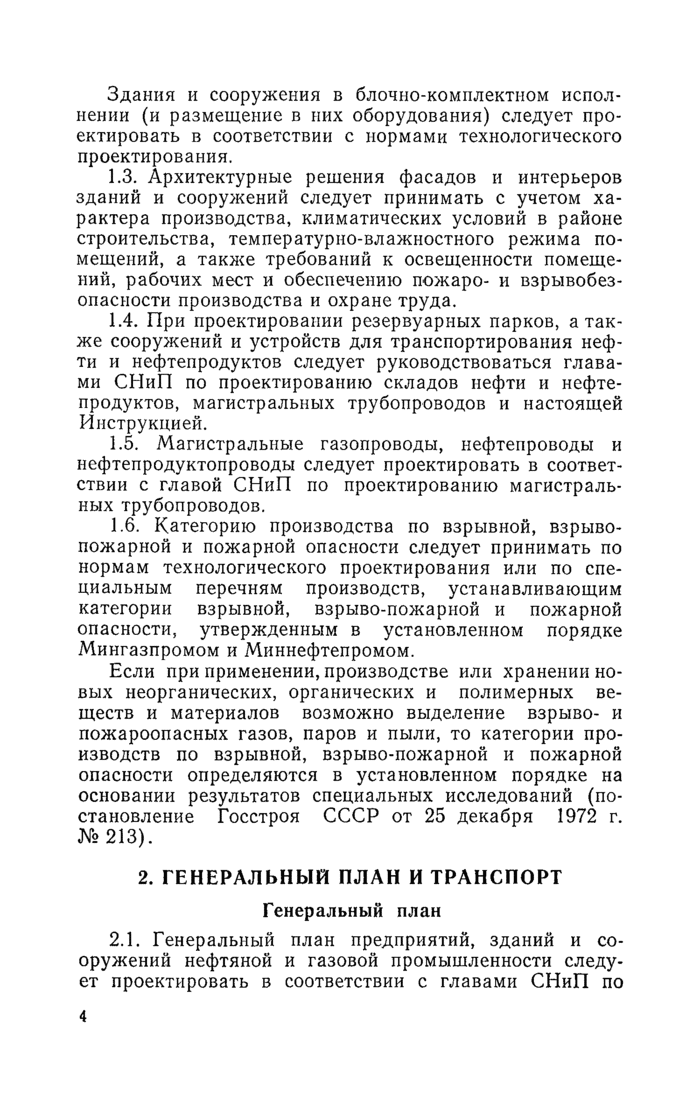

Здания и сооружения в блочно-комплектном исполнении (и размещение в них оборудования) следует проектировать в соответствии с нормами технологического проектирования.
1.3. Архитектурные решения фасадов и интерьеров зданий и сооружений следует принимать с учетом характера производства, климатических условий в районе строительства, температурно-влажностного режима помещений, а также требований к освещенности помещений, рабочих мест и обеспечению пожаро- и взрывобезопасности производства и охране труда.
1.4. При проектировании резервуарных парков, а также сооружений и устройств для транспортирования нефти и нефтепродуктов следует руководствоваться главами СНиП по проектированию складов нефти и нефтепродуктов, магистральных трубопроводов и настоящей Инструкцией.
1.5. Магистральные газопровода, нефтепроводы и нефтепродуктопроводы следует проектировать в соответствии с главой СНиП по проектированию магистральных трубопроводов.
1.6. Категорию производства по взрывной, взрывопожарной и пожарной опасности следует принимать по нормам технологического проектирования или по специальным перечням производств, устанавливающим категории взрывной, взрыво-пожарной и пожарной опасности, утвержденным в установленном порядке Мингазпромом и Миннефтепромом.
Если при применении, производстве или хранении новых неорганических, органических и полимерных веществ и материалов возможно выделение взрыво- и пожароопасных газов, паров и пыли, то категории производств по взрывной, взрыво-пожарной и пожарной опасности определяются в установленном порядке на основании результатов специальных исследований (постановление Госстроя СССР от 25 декабря 1972 г. № 213).
2. ГЕНЕРАЛЬНЫЙ ПЛАН И ТРАНСПОРТ Генеральный план
2.1. Генеральный план предприятий, зданий и сооружений нефтяной и газовой промышленности следует проектировать в соответствии с главами СНиП по проектированию генеральных планов промышленных предприятий, складов нефти и нефтепродуктов, магистральных трубопроводов, а также санитарными нормами проектирования промышленных предприятий и настоящей Инструкцией.

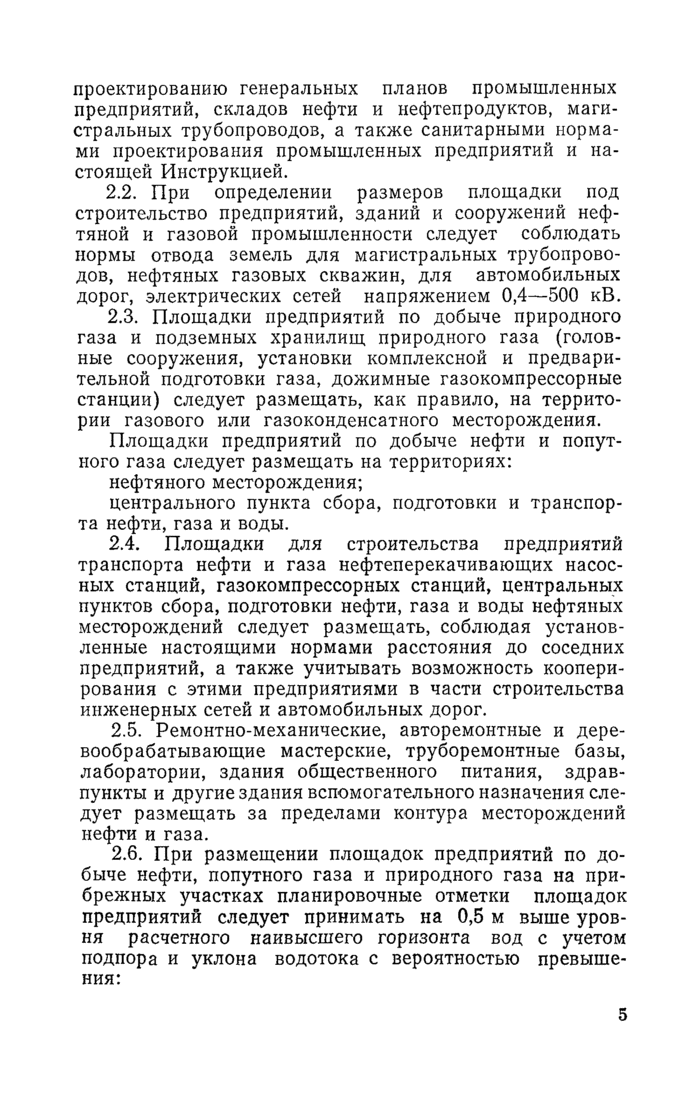

2.2. При определении размеров площадки под строительство предприятий, зданий и сооружений нефтяной и газовой промышленности следует соблюдать нормы отвода земель для магистральных трубопроводов, нефтяных газовых скважин, для автомобильных дорог, электрических сетей напряжением 0,4 — 500 кВ.
2.3. Площадки предприятий по добыче природного газа и подземных хранилищ природного газа (головные сооружения, установки комплексной и предварительной подготовки газа, дожимные газокомпрессорные станции) следует размещать, как правило, на территории газового или газоконденсатного месторождения.
Площадки предприятий по добыче нефти и попутного газа следует размещать на территориях:
нефтяного месторождения;
центрального пункта сбора, подготовки и транспорта нефти, газа и воды.
2.4. Площадки для строительства предприятий транспорта нефти и газа, нефтеперекачивающих насосных станций, газокомпрессорных станций, центральных пунктов сбора, подготовки нефти, газа и воды нефтяных месторождений следует размещать, соблюдая установленные настоящими нормами расстояния до соседних предприятий, а также учитывать возможность кооперирования с этими предприятиями в части строительства инженерных сетей и автомобильных дорог.
2.5. Ремонтно-механические, авторемонтные и деревообрабатывающие мастерские, труборемонтные базы, лаборатории, здания общественного питания, здравпункты и другие здания вспомогательного назначения следует размещать за пределами контура месторождений нефти и газа.
2.6. При размещении площадок предприятий по добыче нефти, попутного газа и природного газа на прибрежных участках планировочные отметки площадок предприятий следует принимать на 0,5 м выше уровня расчетного наивысшего горизонта вод с учетом подпора и уклона водотока с вероятностью превышения:

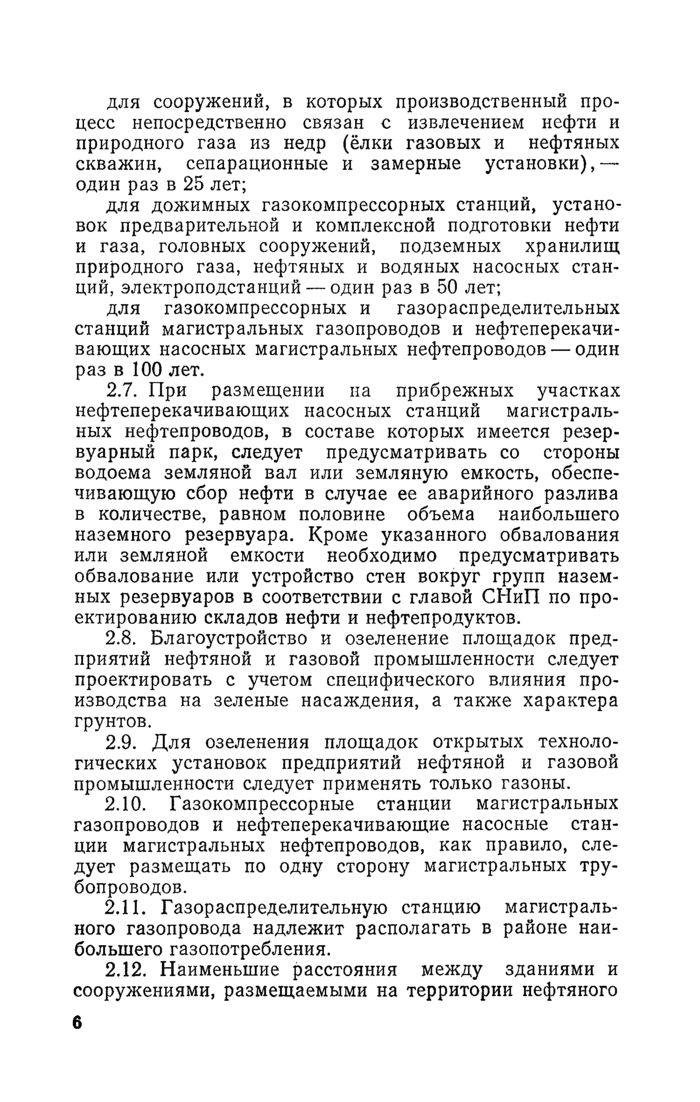

для сооружений, в которых производственный процесс непосредственно связан с извлечением нефти и природного газа из недр (елки газовых и нефтяных скважин, сепарационные и замерные установки), — один раз в 25 лет;
для дожимных газокомпрессорных станций, установок предварительной и комплексной подготовки нефти и газа, головных сооружений, подземных хранилищ природного газа, нефтяных и водяных насосных станций, электроподстанций — один раз в 50 лет;
для газокомпрессорных и газораспределительных станций магистральных газопроводов и нефтеперекачивающих насосных магистральных нефтепроводов — один раз в 100 лет.
2.7. При размещении на прибрежных участках нефтеперекачивающих насосных станций магистральных нефтепроводов, в составе которых имеется резервуарный парк, следует предусматривать со стороны водоема земляной вал или земляную емкость, обеспечивающую сбор нефти в случае ее аварийного разлива в количестве, равном половине объема наибольшего наземного резервуара. Кроме указанного обвалования или земляной емкости необходимо предусматривать обвалование или устройство стен вокруг групп наземных резервуаров в соответствии с главой СНиП по проектированию складов нефти и нефтепродуктов.
2.8. Благоустройство и озеленение площадок предприятий нефтяной и газовой промышленности следует проектировать с учетом специфического влияния производства на зеленые насаждения, а также характера грунтов.
2.9. Для озеленения площадок открытых технологических установок предприятий нефтяной и газовой промышленности следует применять только газоны.
2.10. Газокомпрессорные станции магистральных газопроводов и нефтеперекачивающие насосные станции магистральных нефтепроводов, как правило, следует размещать по одну сторону магистральных трубопроводов.
2.11. Газораспределительную станцию магистрального газопровода надлежит располагать в районе наибольшего газопотребления.

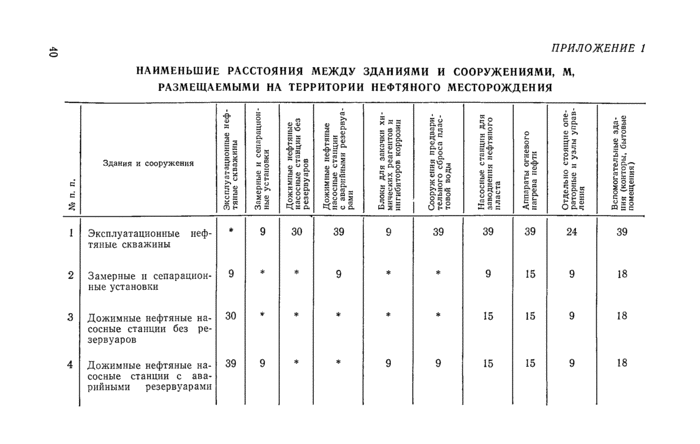

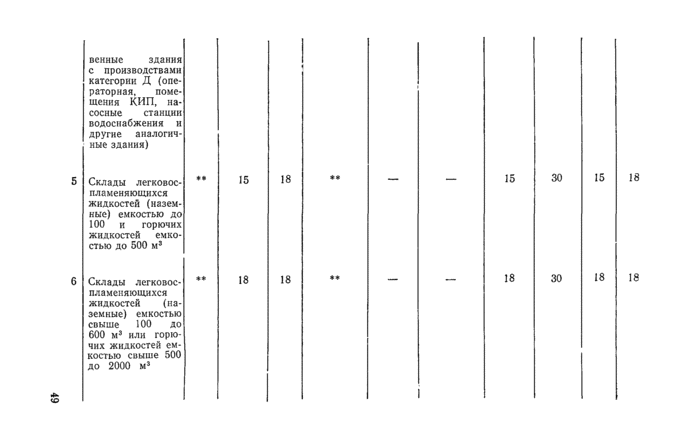

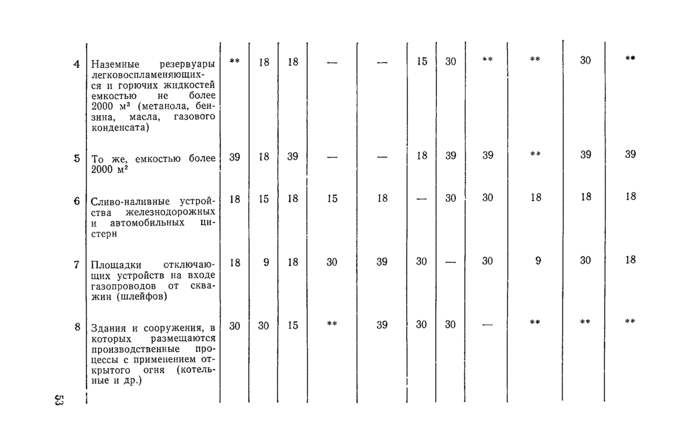

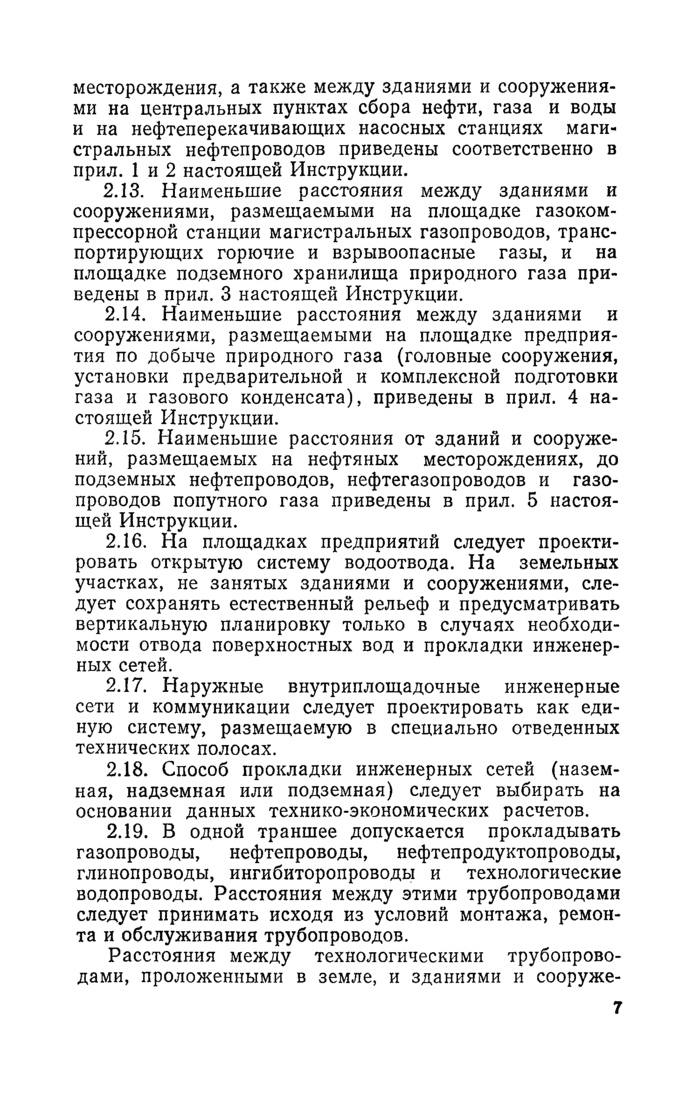

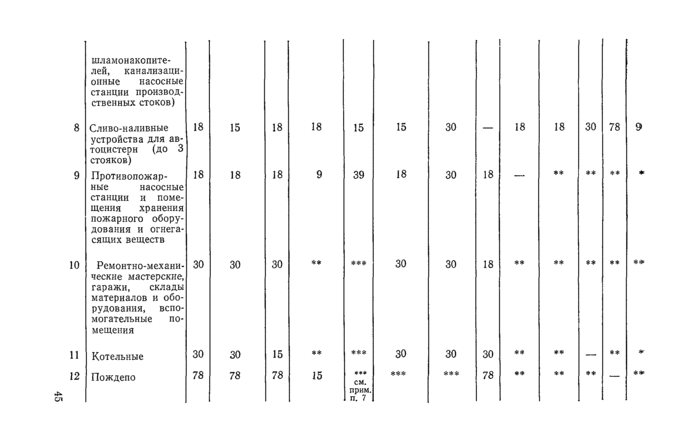

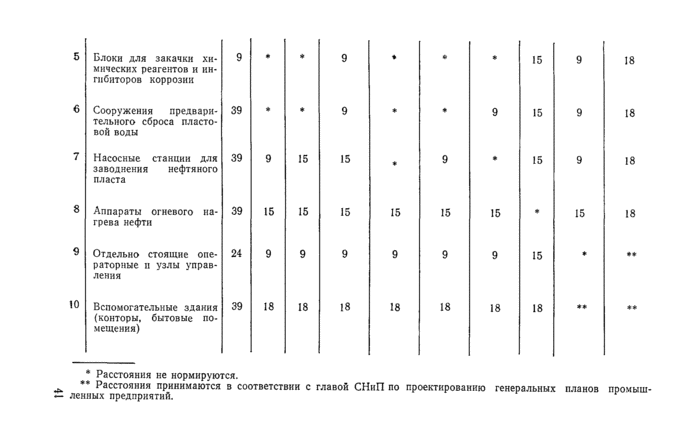

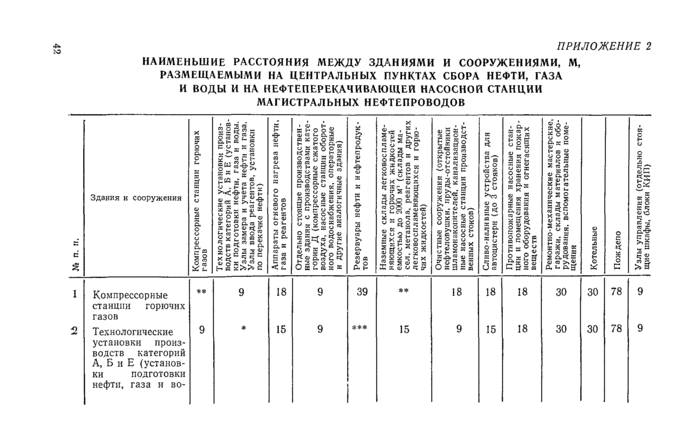

2.12. Наименьшие расстояния между зданиями и сооружениями, размещаемыми на территории нефтяного месторождения, а также между зданиями и сооружениями на центральных пунктах сбора нефти, газа и воды и на нефтеперекачивающих насосных станциях магистральных нефтепроводов приведены соответственно в прил. 1 и 2 настоящей Инструкции.

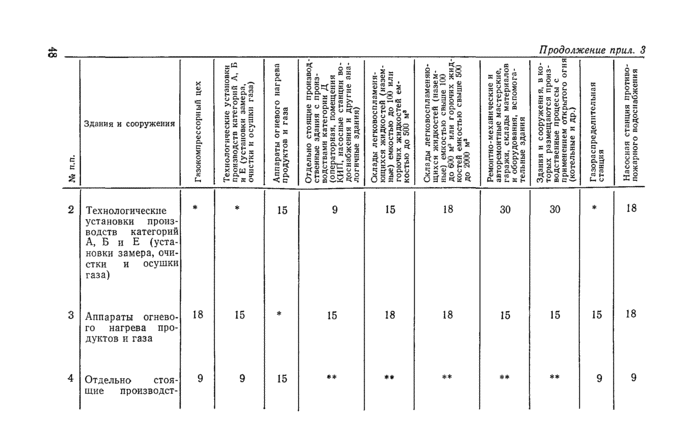

2.13. Наименьшие расстояния между зданиями и сооружениями, размещаемыми на площадке газокомпрессорной станции магистральных газопроводов, транспортирующих горючие и взрывоопасные газы, и на площадке подземного хранилища природного газа приведены в прил. 3 настоящей Инструкции.
2.14. Наименьшие расстояния между зданиями и сооружениями, размещаемыми на площадке предприятия по добыче природного газа (головные сооружения, установки предварительной и комплексной подготовки газа и газового конденсата), приведены в прил. 4 настоящей Инструкции.

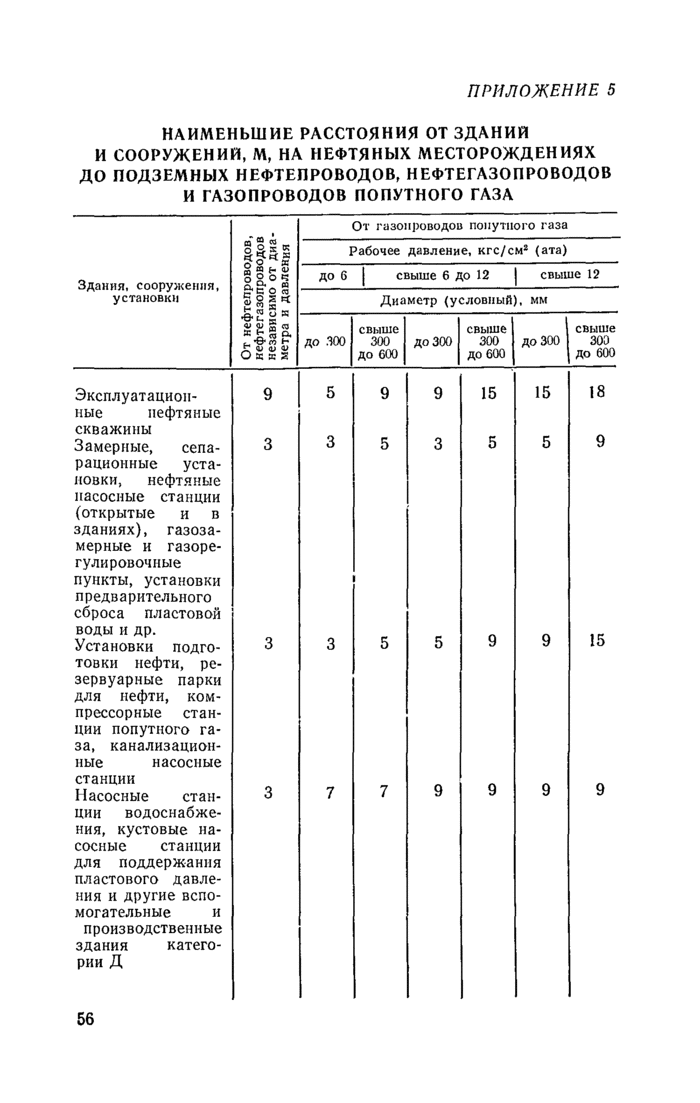

2.15. Наименьшие расстояния от зданий и сооружений, размещаемых на нефтяных месторождениях, до подземных нефтепроводов, нефтегазопроводов и газопроводов попутного газа приведены в прил. 5 настоящей Инструкции
2.16. На площадках предприятий следует проектировать открытую систему водоотвода. На земельных участках, не занятых зданиями и сооружениями, следует сохранять естественный рельеф и предусматривать вертикальную планировку только в случаях необходимости отвода поверхностных вод и прокладки инженерных сетей.
2.17. Наружные внутриплощадочные инженерные сети и коммуникации следует проектировать как единую систему, размещаемую в специально отведенных технических полосах.
2.18. Способ прокладки инженерных сетей (наземная, надземная или подземная) следует выбирать на основании данных технико-экономических расчетов.
2.19. В одной траншее допускается прокладывать газопроводы, нефтепроводы, нефтепродуктопроводы, глинопроводы, ингибиторопроводы и технологические водопроводы. Расстояния между этими трубопроводами следует принимать исходя из условий монтажа, ремонта и обслуживания трубопроводов.
Расстояния между технологическими трубопроводами, проложенными в земле, и зданиями и сооружениями определяются из условий удобства монтажа, эксплуатации и ремонта трубопроводов.
При проектировании указанных трубопроводов, прокладываемых в крупнообломочных и песчаных грунтах, следует предусматривать глиняные перемычки шириной 1 м через 300 м.
2.20. При проектировании нефтепроводов и нефтепродуктопроводов, прокладываемых в каналах и лотках, следует предусматривать фильтрующие отсыпки из гравия или щебня через каждые 200 м и на ответвлениях к зданиям и сооружениям. Длину каждой отсыпки надлежит принимать 4 м. Дно каналов и лотков следует предусматривать с уклоном к сборным колодцам промышленной канализации. Конструкции каналов и лотков следует предусматривать из несгораемых материалов.
2.21. Расстояния от зданий и сооружений подземных хранилищ природного газа с производством категорий А, Б и Е следует принимать, м:
200 . . . . . до жилых и общественных зданий
100 . . . . . до границы смежного предприятия
80 . . . . . . до здания пожарного депо
50 . . . . . . до здания пожарного поста
2.22. Расстояния от устья одной или куста нефтяных и газовых скважин следует принимать, м:
60 . . . . . . до зданий и сооружений подземных хранилищ газа
300 . . . . . до жилых зданий
500 . . . . . до общественных зданий
100 . . . . . до зданий и сооружений промышленных и сельскохозяйственных предприятий.
Примечание. Расстояния от эксплуатационных нефтяных скважин, оборудованных станками-качалками или погруженными насосами, до жилых зданий и отдельно стоящих зданий и сооружений сельскохозяйственных и промышленных предприятий допускается сокращать на 50 %.
2.23. Расстояния от зданий и сооружений предприятий по добыче нефти и природного газа с производством категорий А, Б и Е следует принимать, м:
300 . . . . . до жилых зданий
500 . . . . . до общественных зданий.
2.24. Расстояния от трубы факела для сжигания газа до зданий и сооружений (включая скважины) с производствами всех категорий, а также до магистральных газопроводов и нефтепроводов следует принимать не менее 60 м, а до газокомпрессорных и газораспределительных станций магистральных газопроводов — 100 м.
2.25. Расстояния от нефтеловушек отстойных прудов и других открытых очистных сооружений до вспомогательных и производственных зданий и сооружений, не связанных с обслуживанием очистных сооружений, приведены в прил. 2 настоящей Инструкции.

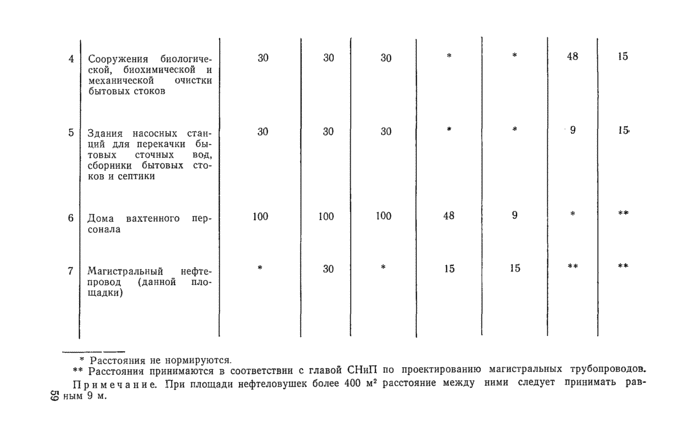

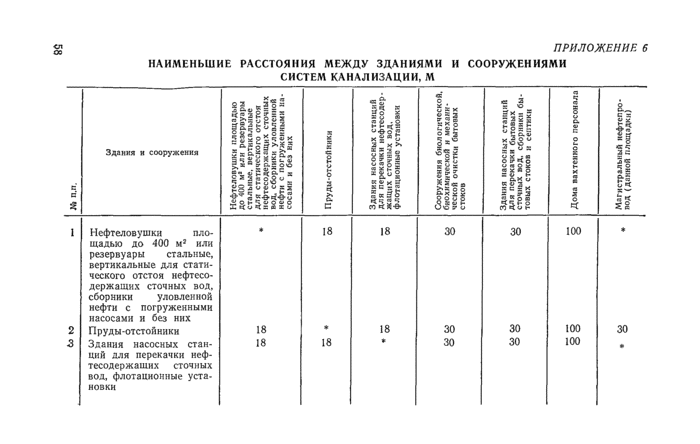

Наименьшие расстояния между зданиями и сооружениями систем канализации приведены в прил. 6 настоящей Инструкции.
2.26. Наименьшие расстояния от зданий складов, навесов, открытых площадок для хранения баллонов с кислородом, ацетиленом, азотом и хлором до производственных и вспомогательных зданий должны быть не менее, м:
25 . . . . . при количестве баллонов от 400 и более
20 . . . . . при количестве баллонов менее 400.
Примечания: 1. Емкость баллона принята 50 л.
2. Совместное хранение баллонов с горючими газами и баллонов с кислородом не допускается.
Транспорт
2.27. Подъездные железные и автомобильные дороги к предприятиям, зданиям и сооружениям нефтяной и газовой промышленности следует проектировать в соответствии с главами СНиП по проектированию железных дорог колеи 1520 мм, промышленного транспорта, автомобильных дорог, мостов и труб, магистральных трубопроводов, генеральных планов промышленных предприятий, планировки и застройки городов, поселков и сельских населенных пунктов.
2.28. Для перекачки нефти, нефтепродуктов и природного газа на предприятиях нефтяной и газовой промышленности следует предусматривать, как правило, трубопроводный транспорт.
2.29. Подъездные автомобильные дороги к зданиям и сооружениям, установкам комплексной и предварительной подготовки газа, головным сооружениям, подземным хранилищам природного газа, газокомпрессорным и газораспределительным станциям магистральных газопроводов, нефтеперекачивающим насосным станциям магистральных нефтепроводов, ремонтным мастерским и производственным зданиям следует проектировать с покрытиями переходного типа, по которым возможен проезд пожарных автомобилей в любое время года.

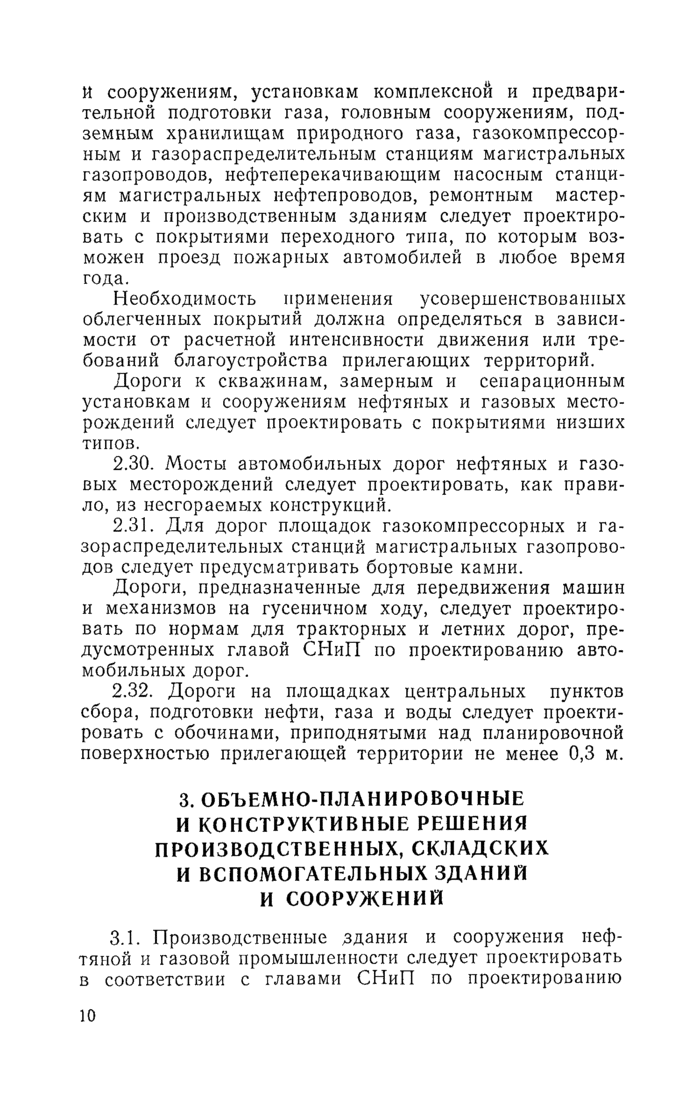

Необходимость применения усовершенствованных облегченных покрытий должна определяться в зависимости от расчетной интенсивности движения или требований благоустройства прилегающих территорий.
Дороги к скважинам, замерным и сепарационным установкам и сооружениям нефтяных и газовых месторождений следует проектировать с покрытиями низших типов.
2.30. Мосты автомобильных дорог нефтяных и газовых месторождений следует проектировать, как правило, из несгораемых конструкций.
2.31. Для дорог площадок газокомпрессорных и газораспределительных станций магистральных газопроводов следует предусматривать бортовые камни.
Дороги, предназначенные для передвижения машин и механизмов на гусеничном ходу, следует проектировать по нормам для тракторных и летних дорог, предусмотренных главой СНиП по проектированию автомобильных дорог.
2.32. Дороги на площадках центральных пунктов сбора, подготовки нефти, газа и воды следует проектировать с обочинами, приподнятыми над планировочной поверхностью прилегающей территории не менее 0,3 м.
3. ОЪЕМНО-ПЛАНИРОВОЧНЫЕ И КОНСТРУКТИВНЫЕ РЕШЕНИЯ ПРОИЗВОДСТВЕННЫХ, СКЛАДСКИХ И ВСПОМОГАТЕЛЬНЫХ ЗДАНИЙ И СООРУЖЕНИЙ

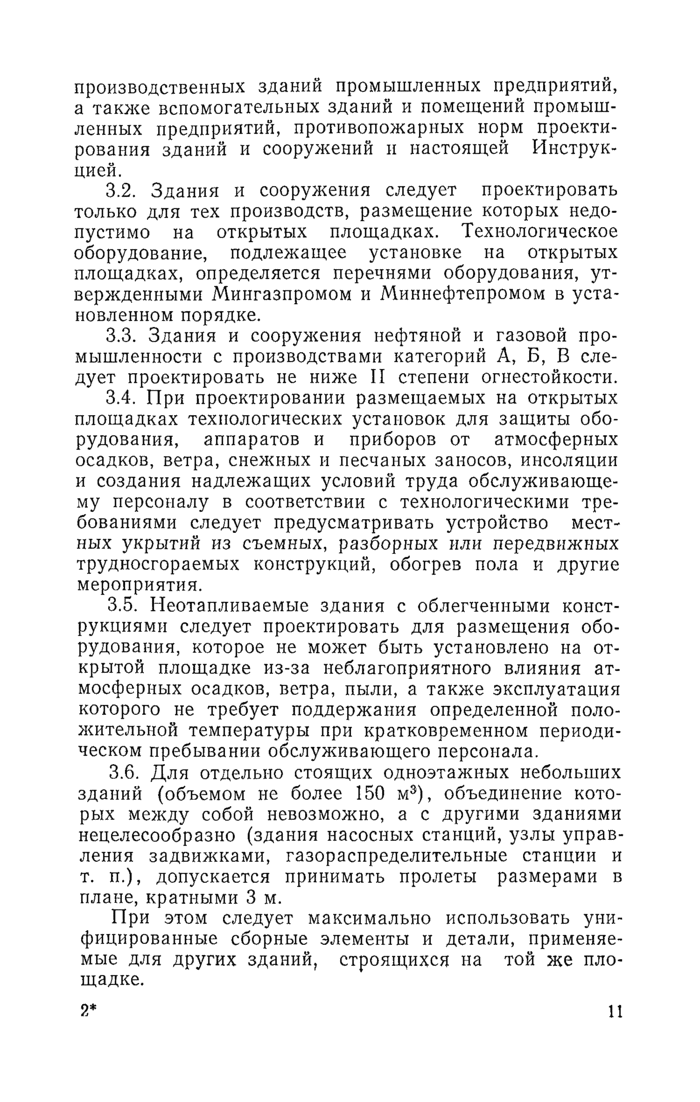

3.1. Производственные здания и сооружения нефтяной и газовой промышленности следует проектировать в соответствии с главами СНиП по проектированию производственных зданий промышленных предприятий, а также вспомогательных зданий и помещений промышленных предприятий, противопожарных норм проектирования зданий и сооружений и настоящей Инструкцией.
3.2. Здания и сооружения следует проектировать только для тех производств, размещение которых недопустимо на открытых площадках. Технологическое оборудование, подлежащее установке на открытых площадках, определяется перечнями оборудования, утвержденными Мингазпромом и Миннефтепромом в установленном порядке.
3.3. Здания и сооружения нефтяной и газовой промышленности с производствами категорий А, Б, В следует проектировать не ниже II степени огнестойкости.
3.4. При проектировании размещаемых на открытых площадках технологических установок для защиты оборудования, аппаратов и приборов от атмосферных осадков, ветра, снежных и песчаных заносов, инсоляции и создания надлежащих условий труда обслуживающему персоналу в соответствии с технологическими требованиями следует предусматривать устройство местных укрытий из съемных, разборных или передвижных трудносгораемых конструкций, обогрев пола и другие мероприятия.
3.5. Неотапливаемые здания с облегченными конструкциями следует проектировать для размещения оборудования, которое не может быть установлено на открытой площадке из-за неблагоприятного влияния атмосферных осадков, ветра, пыли, а также эксплуатация которого не требует поддержания определенной положительной температуры при кратковременном периодическом пребывании обслуживающего персонала.
3.6. Для отдельно стоящих одноэтажных небольших зданий (объемом не более 150 м3), объединение которых между собой невозможно, а с другими зданиями нецелесообразно (здания насосных станций, узлы управления задвижками, газораспределительные станции и т.п.), допускается принимать пролеты размерами в плане, кратными 3 м.
При этом следует максимально использовать унифицированные сборные элементы и детали, применяемые для других зданий, строящихся на той же площадке.

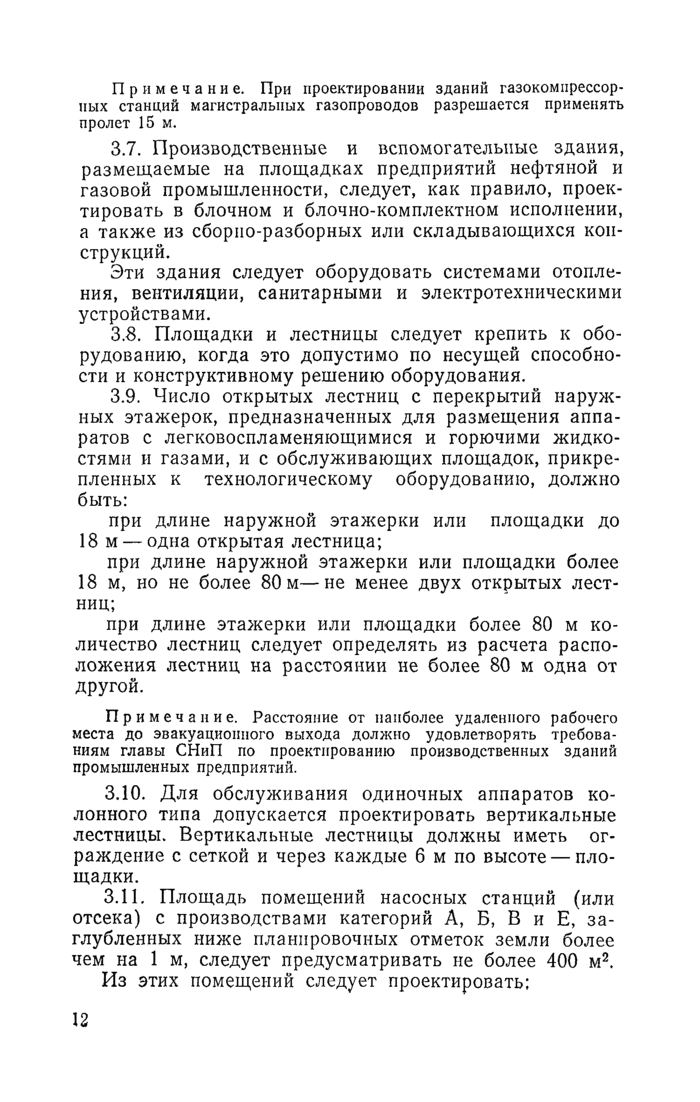

Примечание. При проектировании зданий газокомпрессорных станций магистральных газопроводов разрешается применять пролет 15 м.
3.7. Производственные и вспомогательные здания, размещаемые на площадках предприятий нефтяной и газовой промышленности, следует, как правило, проектировать в блочном и блочно-комплектном исполнении, а также из сборно-разборных или складывающихся конструкций.
Эти здания следует оборудовать системами отопления, вентиляции, санитарными и электротехническими устройствами.
3.8. Площадки и лестницы следует крепить к оборудованию, когда это допустимо по несущей способности и конструктивному решению оборудования.
3.9. Число открытых лестниц с перекрытий наружных этажерок, предназначенных для размещения аппаратов с легковоспламеняющимися и горючими жидкостями и газами, и с обслуживающих площадок, прикрепленных к технологическому оборудованию, должно быть:
при длине наружной этажерки или площадки до 18 м — одна открытая лестница;
при длине наружной этажерки или площадки более 18 м, но не более 80 м — не менее двух открытых лестниц;
при длине этажерки или площадки более 80 м количество лестниц определять из расчета расположения лестниц на расстоянии не более 80 м одна от другой.
Примечание. Расстояние от наиболее удаленного рабочего места до эвакуационного выхода должно удовлетворять требованиям главы СНиП по проектированию производственных зданий промышленных предприятий.
3.10. Для обслуживания одиночных аппаратов колонного типа допускается проектировать вертикальные лестницы. Вертикальные лестницы должны иметь ограждение с сеткой и через каждые 6 м по высоте — площадки.
3.11. Площадь помещений насосных станций (или отсека) с производствами категорий А, Б, В и Е, заглубленных ниже планировочных отметок земли более чем на 1 м, следует предусматривать не более 400 м2.
Из этих помещений следует проектировать:

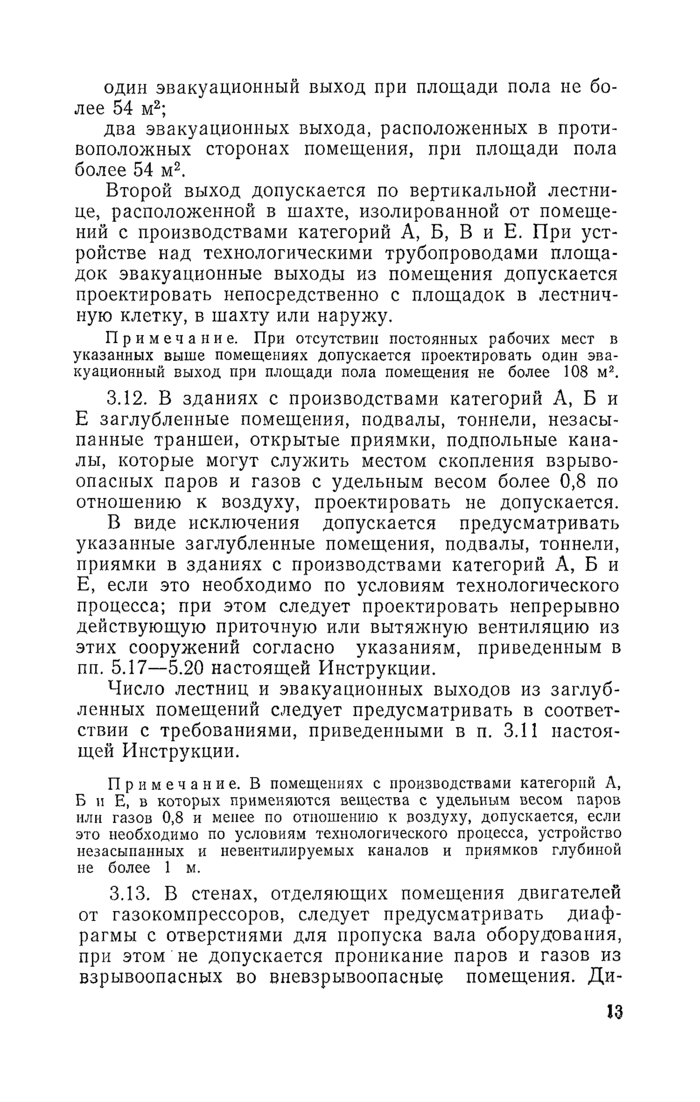

один эвакуационный выход при площади пола не более 54 м2;
два эвакуационных выхода, расположенных в противоположных сторонах помещения, при площади пола более 54 м2.
Второй выход допускается по вертикальной лестнице, расположенной в шахте, изолированной от помещений с производствами категорий А, Б, В и Г. При устройстве над технологическими трубопроводами площадок эвакуационные выходы из помещения допускается проектировать непосредственно с площадок в лестничную клетку, в шахту или наружу.
Примечание. При отсутствии постоянных рабочих мест в указанных помещениях допускается проектировать один эвакуационный выход при площади помещения не более 108 м2.
3.12. В зданиях с производствами категорий А, Б и Е заглубленные помещения, подвалы, тоннели, незасыпанные траншеи, открытые приямки, подпольные каналы, которые могут служить местом скопления взрывоопасных паров и газов с удельным весом более 0,8 по отношению к воздуху, проектировать не допускается.

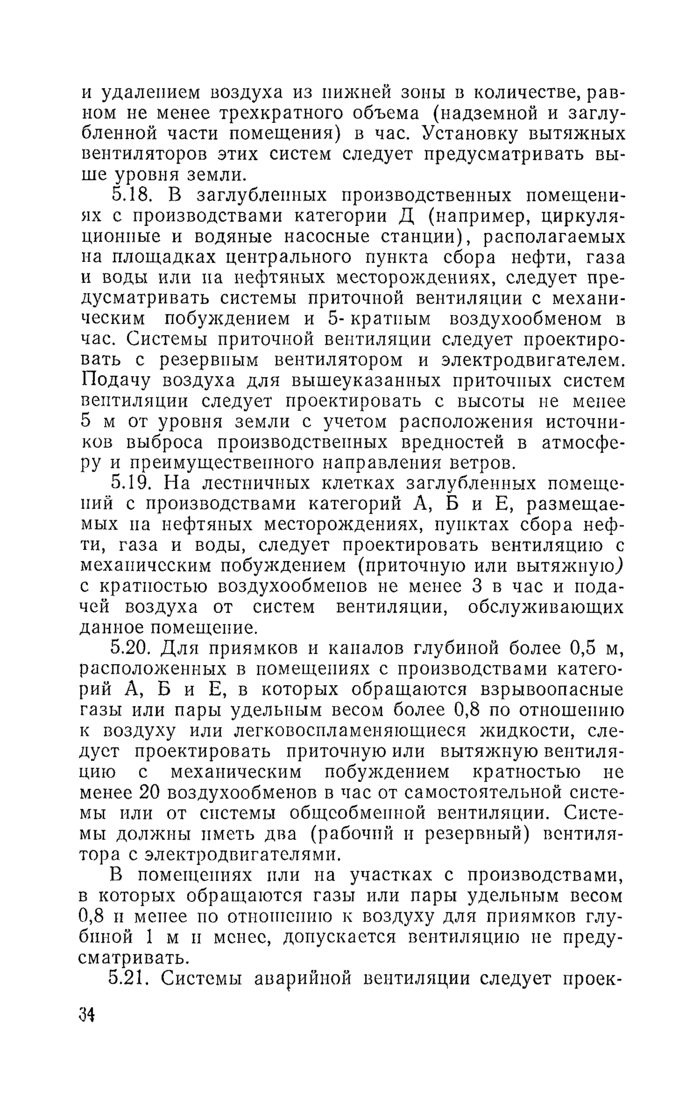

В виде исключения допускается предусматривать указанные заглубленные помещения, подвалы, тоннели, приямки в зданиях с производствами категорий А, Б и Е, если это необходимо по условиям технологического процесса; при этом следует проектировать непрерывно действующую или вытяжную вентиляцию из этих сооружений согласно указаниям, приведенным в пп. 5.17-5.20 настоящей Инструкции.
Число лестниц и эвакуационных выходов из заглубленных помещений следует предусматривать в соответствии с требованиями, приведенными в пп. 3.11 настоящей Инструкции.
Примечание. В помещениях с производствами категорий А, Б и Е, в которых применяются вещества с удельным весом паров или газов 0,8 и менее по отношению к воздуху, допускается, если это необходимо по условиям технологического процесса, устройство незасыпанных и вентилируемых каналов и приямков глубиной не более 1 м.
3.13. В стенах, отделяющих помещения двигателей от газокомпрессоров, следует предусматривать диафрагмы с отверстиями для пропуска вала оборудования, при этом не допускается проникновение паров и газов из взрывоопасных во невзрывоопасные помещения. Диафрагму с уплотнением в места пропуска вала следует выполнять из несгораемого материала с пределом огнестойкости не менее 0,75 ч.
Размеры отверстий для диафрагмы должны удовлетворять требованиям монтажа и демонтажа указанного оборудования.
3.14. Легкие металлические конструкции допускается предусматривать при проектировании компрессорных цехов горючих газов, нефтеперекачивающих станций, нефтяных насосных станций и вспомогательных зданий.
Проектирование этих зданий следует осуществлять в соответствии с Инструкцией по проектированию зданий из легких металлических конструкций.
3.15. Покрытия газокомпрессорных цехов магистральных газопроводов с большими тепловыделениями следует проектировать для II, III и IV климатических районов строительства из волнистых асбоцементных листов усиленного профиля по металлическим прогонам.
В северной строительно-климатической зоне покрытия следует выполнять из профилированного металлического настила со слоем утеплителя из минеральной ваты.
3.16. Вспомогательные помещения для работающих, связанных с непосредственной добычей нефти и газа, следует размещать в отдельно стоящих зданиях или в зданиях с невзрывоопасными производствами.
К зданиям с взрывоопасными производствами допускается пристраивать вспомогательные помещения, рассчитанные только на работающих в данном здании.
3.17. Административные помещения, располагаемые на территории нефтяных и газовых месторождений, а также на площадках центральных пунктов по сбору нефти, газа и воды, следует проектировать, как правило, с применением передвижных, контейнерных, блочных, сборно-разборных зданий.
3.18. При расчете бытовых помещений и устройств следует принимать (в соответствии с санитарной характеристикой производственных процессов) соотношение числа мужчин и женщин 70 и 30 %.
3.19. При проектировании зданий и сооружений нефтяных и газовых месторождений, расположенных в отдаленных и труднодоступных районах, в качестве вспомогательных помещений, предназначенных для вахтенного персонала или для кратковременного пребывания других работников, следует предусматривать инвентарные передвижные, контейнерные и сборно-разборные здания с облегченными металлическими конструкциями, приведенные в Указаниях по проектированию общежитий, размещаемых в инвентарных зданиях, утвержденных Госстроем СССР.
3.20. Гардеробные и душевые для рабочих, соприкасающихся с этилированными нефтепродуктами, высокосернистыми нефтями и метанолом, следует размещать изолированно от гардеробных и душевых для работающих, не соприкасающихся с указанными веществами.
3.21. При наличии на площадке предприятия нескольких отапливаемых производственных зданий с общим числом работающих не более 30 чел. в смену (но не более 15 чел. в одном здании) теплые переходы между производственными и вспомогательными помещениями допускается не предусматривать.
3.22. Для помещений нефтяных насосных станций, газокомпрессорных станций и других аналогичных помещений с производствами категорий А, Б и Е следует проектировать одинарное остекление.
3.23. Наружные площадки для установки теплотехнического оборудования с постоянным обслуживанием следует проектировать с бетонным покрытием.
При периодическом обслуживании технологического оборудования газовых месторождений и подземных хранилищ природного газа покрытие площадок для размещения оборудования допускается проектировать гравийным или щебеночным.
Указанные площадки должны быть на 15 см выше планировочной отметки земли, а их уклоны для обеспечения отвода дождевых вод — не менее 0,003. При возможном разливе горючих жидкостей площадки следует ограждать бетонным бортом высотой не менее 15 см.
3.24. В нефтяных насосных станциях, размещаемых на просадочных грунтах, внутренние стены помещений с производствами категорий А, Б и Е следует заглублять ниже отметок пола на 0,5 м (без учета фундамента).

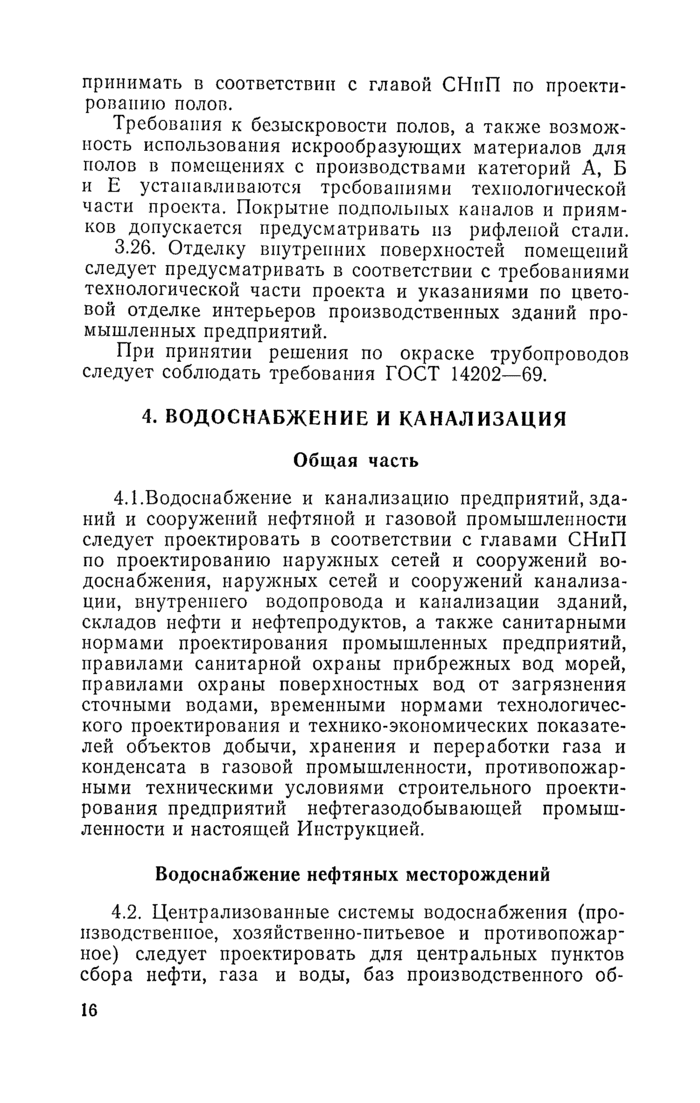

3.25. Конструкцию полов зданий и сооружений предприятий нефтяной и газовой промышленности следует принимать в соответствии с главой СНиП по проектированию полов.
Требования к безыскровости полов, а также возможность использования искрообразующих материалов для полов в помещениях с производствами категорий А, Б и Е устанавливаются требованиями технологической части проекта. Покрытие подпольных каналов и приямков допускается предусматривать из рифленой стали.
3.26. Отделку внутренних поверхностей помещений следует предусматривать в соответствии с требованиями технологической части проекта и указаниями по цветовой отделке интерьеров производственных зданий промышленных предприятий.
При принятии решения по окраске трубопроводов следует соблюдать требования ГОСТ 14202-69.
4. ВОДОСНАБЖЕНИЕ И КАНАЛИЗАЦИЯ Общая часть
4.1. Водоснабжение и канализацию предприятий, зданий и сооружений нефтяной и газовой промышленности следует проектировать в соответствии с главами СНиП по проектированию наружных сетей и сооружений водоснабжения, наружных сетей и сооружений канализации, внутреннего водопровода и канализации зданий, складов нефти и нефтепродуктов, а также санитарными нормами проектирования промышленных предприятий, правилами санитарной охраны прибрежных вод морей, правилами охраны поверхностных вод от загрязнения сточными водами, временными нормами технологического проектирования и технико-экономических показателей объектов добычи, хранения и переработки газа и конденсата в газовой промышленности, противопожарными техническими условиями строительного проектирования предприятий нефтегазодобывающей промышленности и настоящей Инструкцией.
Водоснабжение нефтяных месторождений
4.2. Централизованные системы водоснабжения (производственное, хозяйственно-питьевое и противопожарное) следует проектировать для центральных пунктов сбора нефти, газа и воды, баз производственного обслуживания, баз эксплуатационного бурения и для заводнения нефтяных пластов.

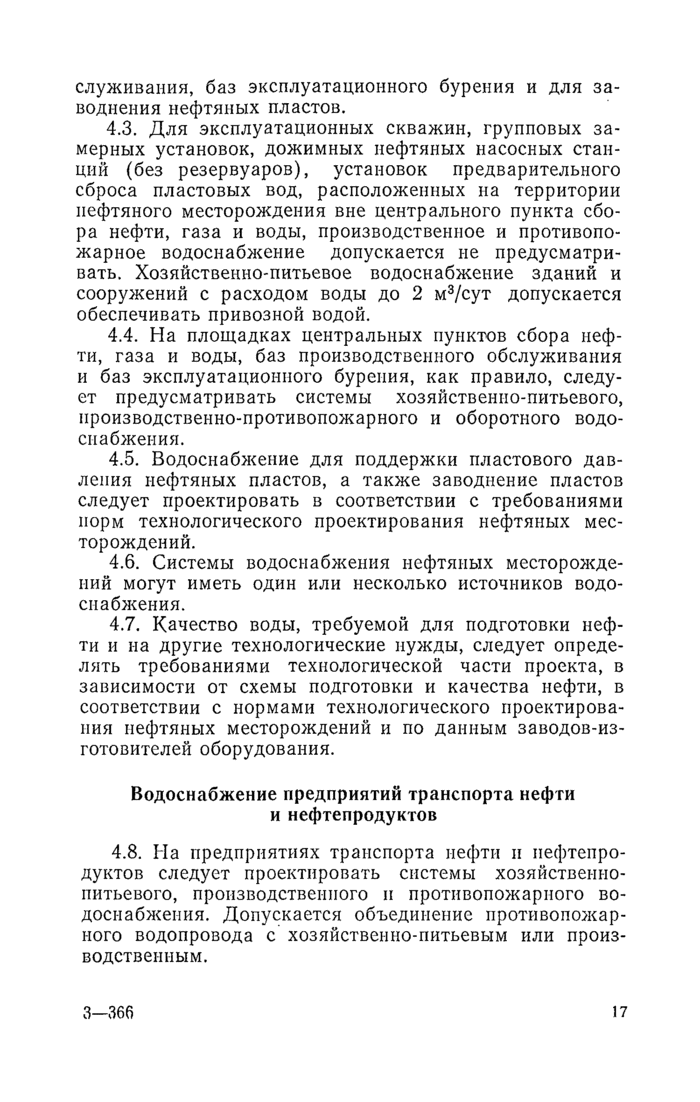

4.3. Для эксплуатационных скважин, групповых замерных установок, дожимных нефтяных насосных станций (без резервуаров), установок предварительного сброса пластовых вод, расположенных на территории нефтяного месторождения вне центрального пункта сбора нефти, газа и воды, производственное и противопожарное водоснабжение допускается не предусматривать. Хозяйственно-питьевое водоснабжение зданий и сооружений с расходом воды до 2 м3/сут допускается обеспечивать привозной водой.
4.4. На площадках центральных пунктов сбора нефти, газа и воды, баз производственного обслуживания и баз эксплуатационного бурения, как правило, следует предусматривать системы хозяйственно-питьевого, производственно-противопожарного и оборотного водоснабжения.
4.5. Водоснабжение для поддержки пластового давления нефтяных пластов, а также заводнение пластов следует проектировать в соответствии с требованиями норм технологического проектирования нефтяных месторождений.
4.6. Системы водоснабжения нефтяных месторождений могут иметь один или несколько источников водоснабжения.
4.7. Качество воды, требуемой для подготовки нефти и на другие технологические нужды, следует определять требованиями технологической части проекта, в зависимости от схемы подготовки и качества нефти, в соответствии с нормами технологического проектирования нефтяных месторождений и по данным заводов-изготовителей оборудования.
Водоснабжение предприятий транспорта нефти и нефтепродуктов
4.8. На предприятиях транспорта нефти и нефтепродуктов следует проектировать системы хозяйственно-питьевого, производственного и противопожарного водоснабжения. Допускается объединение противопожарного водопровода с хозяйственно-питьевым или производственным.<
