Пиролизный котел своими руками

После возведения дома каждый человек задумывается о системе отопления. Некоторые отдают предпочтение электрическим или газовым котлам, но газ и электричество постоянно дорожают, стоит искать альтернативные варианты. На помощь приходят системы, которые работают на дровах. Сэкономить на отоплении в зимнее время можно с помощью установки пиролизного котла. В данной статье мы расскажем как сделать пиролизный котел своими руками с пошаговой инструкцией.

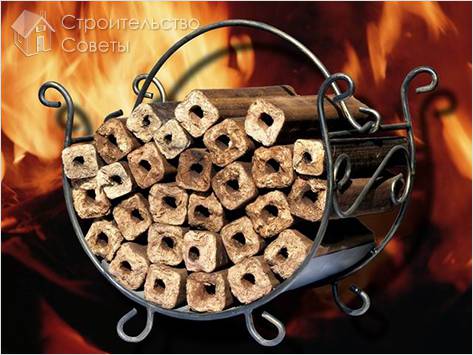

Брикеты для топки котла

Пиролизный котел еще называют газогенераторным, он обогревает дом теплом, полученным в результате сгорания древесины. В качестве горючего используют прессованные брикеты, отходы от колки дров или же поленья. Чтобы понять выгоду такой системы, необходимо разобраться в принципе ее работы.

Принцип работы

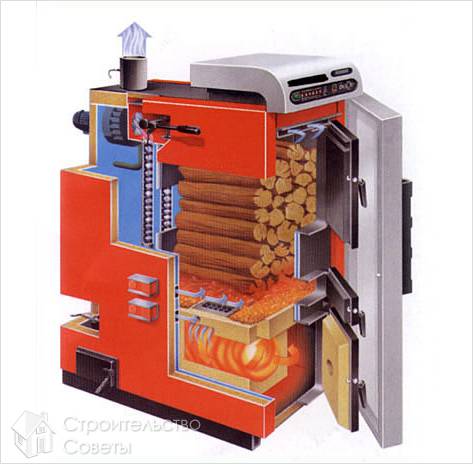

Принцип работы пиролизного котла

Топка газогенераторного котла делится на два рабочих отсека. Первый – это камера загрузки, где сгорают дрова при недостаточном количестве кислорода. А вторая – это отсек сгорания, в котором догорают выделяющиеся газы из первой камеры (вторичный воздух), что позволяет сделать отвод тепла минимальным.

Обе камеры разделены колосьями, на которые кладутся брикеты. Через слой древесины в камеру сгорания проходит первичный воздух. Тяга получается при помощи дымососа, так как для такого типа котла характерно максимальное аэродинамическое сопротивление.

Устройство пиролизного котла

Пиролизный котел работает на основе термического разложения топлива, а, значит, при горении древесина разлагается на твердый остаток, который в последующем превращается в газ.

Во время сгорания дров при недостатке кислорода и высокой температуре образуется газ, который проходит через специальное отверстие и сливается с вторичным воздухом. Выделяющаяся смесь подается в теплообменник и передает тепло рабочему телу. Обе камеры газогенераторной коробки облицованы огнеупорным материалом, который максимально повышает температуру в рабочих отделах.

Предлагаем вам узнать принцип работы пиролизного котла из этого видео.

В последнее время пиролизные котлы стали набирать популярности, потому что их использование не зависит от наличия электричества и газа в доме. На рынке можно приобрести хорошее газогенераторное устройство, но это довольно недешевая покупка. Исходя из этого, многие решают сконструировать пиролизный котел самостоятельно.

Материалы

Для начала необходимо определить подходящий тип горения для конкретного здания, в котором будет устанавливаться прибор. Это может быть котел на колосьях или с горелкой. Далее, стоит приобрести инструменты и материалы для работы.

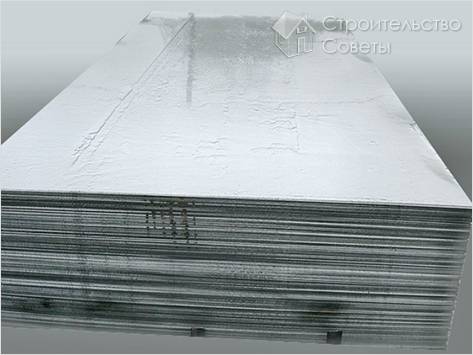

Листовая сталь для пиролизного котла

Перечень необходимых материалов:

  • электроды;
  • лист из стали 4 мм;
  • терморегулирующая автоматика;
  • стальная труба (толщина 4 мм);
  • асбестовый шнур;
  • профильные трубы;
  • болты и гайки;
  • круглый прут 20 мм;
  • штамповочный кирпич.

Сборка

Точность расчетов при сборке данной отопительной системы играет не последнюю роль, поэтому необходимо работать с чертежом. На основе схемы можно сконструировать прибор не хуже, чем в специализированном магазине. На чертеже газогенераторного котла обозначен отсек для топки, теплообменник и участок подачи воды.

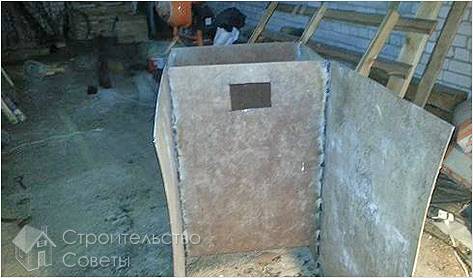

Сборка котла

Изготовляя пиролизный котел, можно воспользоваться чертежом отопительной системы на 40 кВт, которая разработана известным конструктором Беляевым. Данную схему необходимо изменить под лазерную резку с применением меньшего количества деталей, оставив внутреннюю коробку без изменений.

Для газогенераторной системы отопления не характерны утечки и размерзание, поэтому герметичность труб – требование необязательное. Собрав котел согласно чертежу, можно приступать к его установке. Если прибор был собран правильно, пиролизный котел должен выйти на необходимый режим и за полчаса прогреться до максимума. А температура в помещениях начнет повышаться очень быстро.

В рабочих отсеках пиролизного котла сгорают не только дрова, но и газ, так что сажа не скапливается на стенках, а количество золы сводится к минимуму. Поэтому можно утверждать, что такой аппарат реже чиститься, ведь отходов практически нет. Прибор имеет высокий показатель КПД и увеличенную загрузочную камеру. Благодаря этому данная отопительная система способна поддерживать необходимую температуру на протяжении длительного времени по сравнению с другими традиционными котлами.

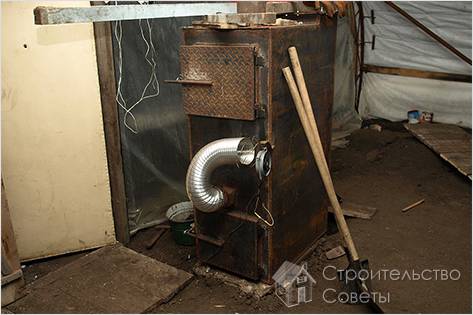

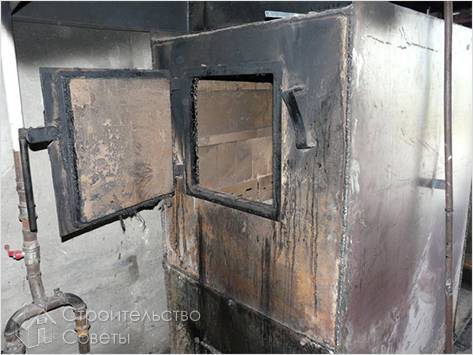

Самодельный пиролизный котел

Газогенераторный котел может работать целые сутки без постоянного закладывания дров, на одной загрузке. Это самое главное преимущество пиролизной системы отопления.

Стоит заметить, что данный прибор практически не выделяет канцерогенных веществ. Во время сгорания топлива выделяется смесь водяного пара с углекислым газом.

Еще одно достоинство эксплуатации пиролизного котла — способность регулировки мощности, которую можно выставлять в пределах от 30 до 100%. Также данное устройство может утилизировать различные отходы (пластмасса, резина, полимеры), при этом в окружающую среду не попадает никаких вредных химических веществ. Единственные недостатки – такой вид котла требователен к топливу и занимает много места.

Видео

Предлагаем вам посмотреть на работу самодельного пиролизного котла:

В этом видео вы увидите изготовление пиролизного котла более сложной конструкции:
