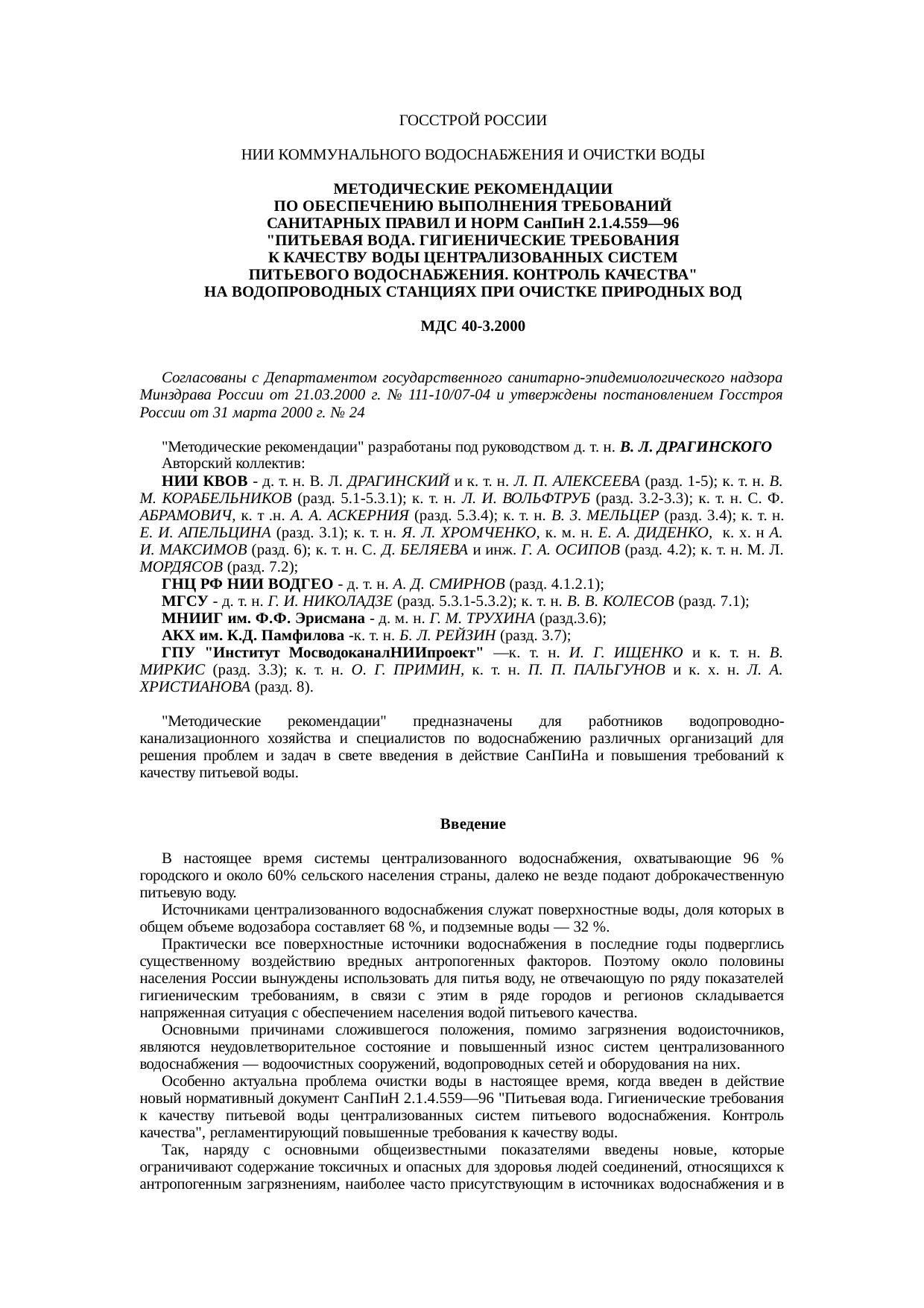

ГОССТРОЙ РОССИИ
НИИ КОММУНАЛЬНОГО ВОДОСНАБЖЕНИЯ
И ОЧИСТКИ ВОДЫ
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ
ПО ОБЕСПЕЧЕНИЮ ВЫПОЛНЕНИЯ ТРЕБОВАНИЙ САНИТАРНЫХ ПРАВИЛ И НОРМ СанПиН 2.1.4.559-96 «ПИТЬЕВАЯ ВОДА. ГИГИЕНИЧЕСКИЕ ТРЕБОВАНИЯ К КАЧЕСТВУ ВОДЫ ЦЕНТРАЛИЗОВАННЫХ СИСТЕМ ПИТЬЕВОГО ВОДОСНАБЖЕНИЯ. КОНТРОЛЬ КАЧЕСТВА» НА ВОДОПРОВОДНЫХ СТАНЦИЯХ ПРИ ОЧИСТКЕ ПРИРОДНЫХ ВОД
Согласованы с Департаментом государственного
санитарно-эпидемиологического надзора Минздрава России
от 21.03.2000 г. № 111-10/07-04 и
утверждены постановлением Госстроя России
от 31 марта 2000 г. № 24
МОСКВА 2000
«Методические рекомендации» разработаны под руководством
д.т.н. В.Л. ДРАГИНСКОГО
Авторский коллектив:
НИИ КВОВ — д.т.н. В.Л. ДРАГИНСКИЙ и к.т.н. Л.П. АЛЕКСЕЕВА (разд. 1 — 5); к.т.н. В.М. КОРАБЕЛЬНИКОВ (разд. 5.1 — 5.3.1); к.т.н. Л.И. ВОЛЬФТРУБ (разд. 3.2 — 3.3); к.т.н. С.Ф. АБРАМОВИЧ, к.т.н. А.А. АСКЕРНИЯ (разд. 5.3.4); к.т.н. В.З. МЕЛЬЦЕР (разд. 3.4); к.т.н. Е.И. АПЕЛЬЦИНА (разд. 3.1); к.т.н. Я.Л. ХРОМЧЕНКО, к.м.н. Е.А. ДИДЕНКО, к.х.н А.И. МАКСИМОВ (разд. 6); к.т.н. С.Д. БЕЛЯЕВА и инж. Г.А. ОСИПОВ (разд. 4.2); к.т.н. М.А. МОРДЯСОВ (разд. 7.2);
ГНЦ РФ НИИ ВОДГЕО — д.т.н. А.Д. СМИРНОВ (разд. 4.1.2.1);
МГСУ — д.т.н. Г.И. НИКОЛАДЗЕ (разд. 5.3.1 — 5.3.2); к.т.н. В.В. КОЛЕСОВ (разд. 7.1);
МНИИГ им. Ф.Ф. Эрисмана — д.м.н. Г.М. ТРУХИНА (разд.3.6);
АКХ им. К.Д. Памфилова — к.т.н. Б.Л. РЕЙЗИН (разд. 3.7);
ГПУ «Институт МосводоканалНИИпроект» — к.т.н. И.Г. ИЩЕНКО и к.т.н. В. МИРКИС (разд. 3.3); к.т.н. О.Г. ПРИМИН, к.т.н. П.П. ПАЛЬГУНОВ и к.х.н. Л.А. ХРИСТИАНОВА (разд. 8).
«Методические рекомендации» предназначены для работников водопроводно-канализационного хозяйства и специалистов по водоснабжению различных организаций для решения проблем и задач в свете введения в действие СанПиНа и повышения требований к качеству питьевой воды.

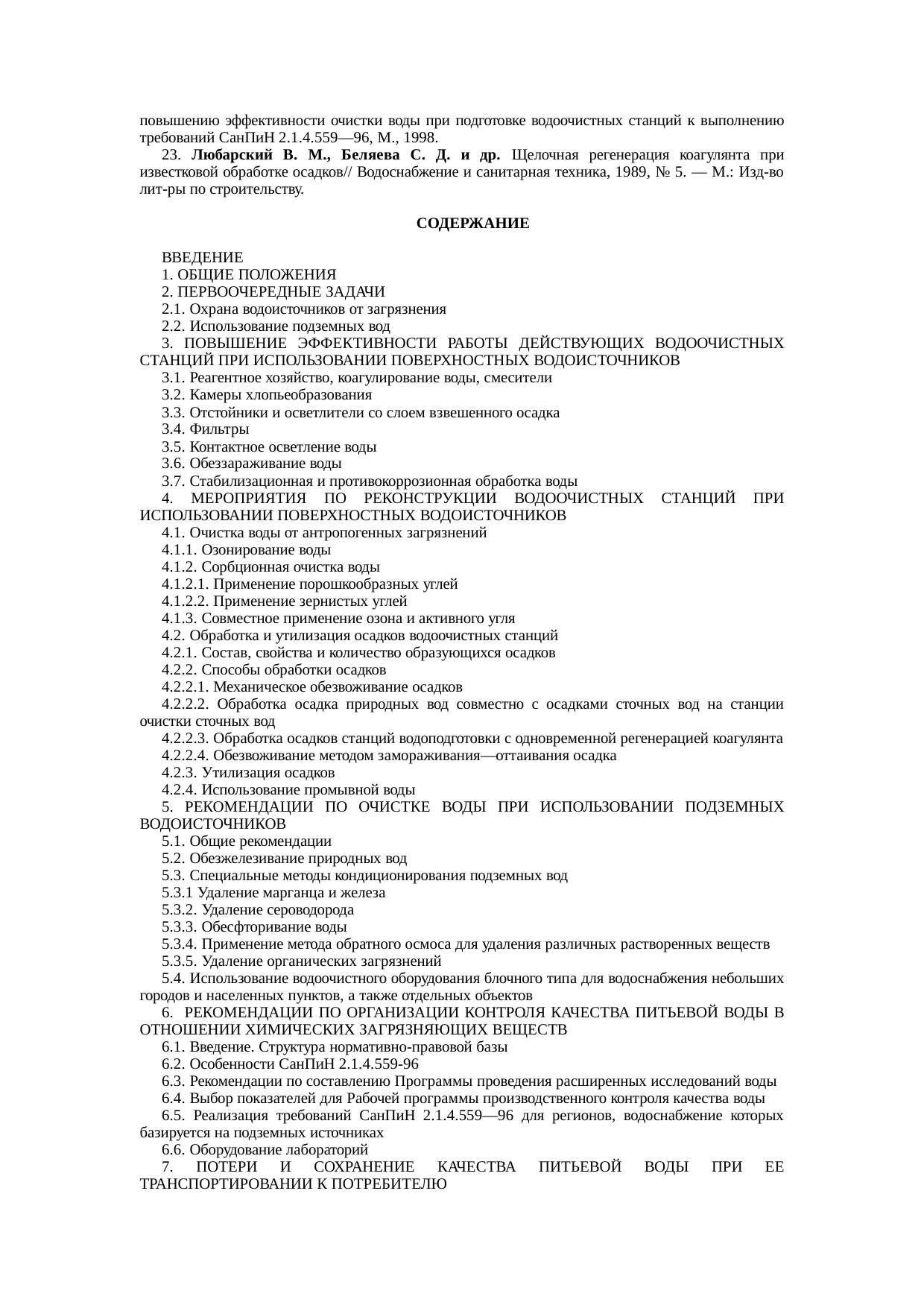

СОДЕРЖАНИЕ
|
Введение. 2 1. Общие положения. 3 2. Первоочередные задачи. 4 2.1. Охрана водоисточников от загрязнения. 4 2.2. Использование подземных вод. 5 3. Повышение эффективности работы действующих водоочистных станций при использовании поверхностных водоисточников. 5 3.1. Реагентное хозяйство, коагулирование воды, смесители. 5 3.2. Камеры хлопьеобразования. 7 3.3. Отстойники и осветлители со слоем взвешенного осадка. 12 3.4. Фильтры.. 14 3.5. Контактное осветление воды.. 15 3.6. Обеззараживание воды.. 16 3.7. Стабилизационная и противокоррозионная обработка воды.. 20 4. Мероприятия по реконструкции водоочистных станций при использовании поверхностных водоисточников. 21 4.1. Очистка воды от антропогенных загрязнений. 22 4.1.1. Озонирование воды.. 22 4.1.2. Сорбционная очистка воды.. 24 4.1.3. Совместное применение озона и активного угля. 26 4.2. Обработка и утилизация осадков водоочистных станций. 27 4.2.1. Состав, свойства и количество образующихся осадков. 27 4.2.2. Способы обработки осадков. 28 4.2.3. Утилизация осадков. 30 4.2.4. Использование промывной воды.. 31 5. Рекомендации по очистке воды при использовании подземных водоисточников. 31 5.1. Общие рекомендации. 31 5.2. Обезжелезивание природных вод. 31 5.3. Специальные методы кондиционирования подземных вод. 32 5.3.1. Удаление марганца и железа. 32 5.3.2. Удаление сероводорода. 33 5.3.3. Обесфторивание воды.. 34 5.3.4. Применение метода обратного осмоса для удаления различных растворенных веществ. 34 5.3.5. Удаление органических загрязнений. 35 5.4. Использование водоочистного оборудования блочного типа для водоснабжения небольших городов и населенных пунктов, а также отдельных объектов. 35 6. Рекомендации по организации контроля качества питьевой воды в отношении химических загрязняющих веществ. 36 6.1. Введение. Структура нормативно-правовой базы.. 36 6.2. Особенности СанПиН 2.1.4.559-96. 36 6.3. Рекомендации по составлению программы проведения расширенных исследований воды.. 37 6.4. Выбор показателей для рабочей программы производственного контроля качества воды.. 43 6.5. Реализация требований СанПиН 2.1.4.559-96 для регионов, водоснабжение которых базируется на подземных источниках. 44 6.6. Оборудование лабораторий. 44 7. Потери и сохранение качества питьевой воды при ее транспортировании к потребителю.. 45 7.1. Рациональное использование питьевой воды.. 45 7.2. Системы подачи и распределения воды.. 46 8. Лицензирование и сертификация централизованных систем питьевого водоснабжения. 47 8.1. Общие положения. 47 8.2. Законодательство Российской Федерации в области лицензирования и сертификации. 47 8.3. Развитие законодательства в области лицензирования. 48 8.4. Законодательство Российской Федерации в области сертификации. 49 8.5. Требования к аттестации лабораторий. 50 Рекомендуемая литература. 51 |
ВВЕДЕНИЕ
В настоящее время системы централизованного водоснабжения, охватывающие 96 % городского и около 60 % сельского населения страны, далеко не везде подают доброкачественную питьевую воду.
Источниками централизованного водоснабжения служат поверхностные воды, доля которых в общем объеме водозабора составляет 68 %, и подземные воды — 32 %.
Практически все поверхностные источники водоснабжения в последние годы подверглись существенному воздействию вредных антропогенных факторов. Поэтому около половины населения России вынуждены использовать для питья воду, не отвечающую по ряду показателей гигиеническим требованиям, в связи с этим в ряде городов и регионов складывается напряженная ситуация с обеспечением населения водой питьевого качества.
Основными причинами сложившегося положения, помимо загрязнения водоисточников, являются неудовлетворительное состояние и повышенный износ систем централизованного водоснабжения — водоочистных сооружений, водопроводных сетей и оборудования на них.
Особенно актуальна проблема очистки воды в настоящее время, когда введен в действие новый нормативный документ СанПиН 2.1.4.559-96 «Питьевая вода. Гигиенические требования к качеству питьевой воды централизованных систем питьевого водоснабжения. Контроль качества», регламентирующий повышенные требования к качеству воды.
Так, наряду с основными общеизвестными показателями введены новые, которые ограничивают содержание токсичных и опасных для здоровья людей соединений, относящихся к антропогенным загрязнениям, наиболее часто присутствующим в источниках водоснабжения и в питьевой воде.
Существенное внимание уделяется органическим загрязнениям, ранее практически не контролируемым в питьевой воде. Вводится ограничение на показатель перманганатной окисляемости, характеризующий общее содержание в воде органических загрязнений (до 5 мг О2/л).
Ограничивается на весьма низком уровне содержание токсичных летучих хлорорганических соединений, которые могут как присутствовать в исходной воде, так и образовываться в процессе водоподготовки при обеззараживании воды хлором.
Установлены предельно допустимые концентрации (ПДК) на присутствие в питьевой воде токсичных и часто встречающихся пестицидов.
На более низком уровне, чем ранее нормировалось, в СанПиНе установлена ПДК на содержание в воде нефтепродуктов (0,1 мг/л). Кроме того, при необходимости осуществляется контроль за содержанием в питьевой воде ПАВ, фенолов, хлорфенолов и радиоактивных загрязнений.
Большое внимание при контроле качества воды уделяется бактериологическим показателям. Помимо известных микробиологических показателей, таких как общее микробное число (ОМЧ), нормируется целый ряд новых, характеризующих наличие в воде патогенных микроорганизмов, опасных для здоровья людей.
Контроль за качеством питьевой воды осуществляется в соответствии со специальной производственной программой, согласованной территориальными органами Госсанэпиднадзора Минздрава России и утверждаемой органами местного самоуправления, в которой устанавливается перечень контролируемых показателей качества воды, характерных для данного водоисточника. Впервые в отечественном нормативном документе реализована идея учета региональных особенностей качества питьевой воды, рекомендуемая руководством ВОЗ.
Как показывает опыт эксплуатации, действующие водопроводные станции, работающие по традиционной технологии и рассчитанные в основном на очистку воды от загрязнений природного происхождения, не всегда могут обеспечить глубокую очистку воды и удаление из нее химических загрязнений.
Утвержденные Минздравом России «Методические указания по внедрению и применению СанПиН 2.1.4.559-96…» (МУ 2.1.4.682-97, Москва, 1998 г.) предназначены для обеспечения реализации требований СанПиН в части производственного контроля за качеством воды централизованных систем питьевого водоснабжения и санитарно-эпидемиологического надзора за системами питьевого водоснабжения населения.
Настоящие «Методические рекомендации» направлены на оказание технической и технологической помощи специалистам при использовании нового нормативного документа.
В представленном материале изложен ряд технологических и конструктивных решений, направленных на интенсификацию процессов очистки воды, улучшение работы отдельных элементов очистных сооружений, повышение эффективности очистки воды на водоочистных станциях в целом. Предложены новые технологические схемы и решения по очистке природных вод, обеспечивающие получение высококачественной питьевой воды с учетом требований СанПиН 2.1.4.559-96.
1. ОБЩИЕ ПОЛОЖЕНИЯ
Подготовка водоочистных станций к работе с учетом требований СанПиН должна осуществляться в несколько этапов и по различным направлениям. Работа может выполняться организацией водопроводно-канализационного хозяйства (ВКХ) совместно со специализированными организациями, работающими в области коммунального и промышленного водоснабжения.
На первом этапе осуществляется проверка наличия следующих нормативных документов и технической документации в соответствии с МУ 2.1.4.682-97 (в случае их отсутствия эти документы подготавливаются):
— лицензии по эксплуатации систем водоснабжения, источников водоснабжения, гидротехнических сооружений, водопроводных очистных станций (постановление Российской Федерации от 2.11.1995 № 1073 «Об утверждении Положения о лицензировании деятельности по эксплуатации инженерных систем городов и населенных пунктов»);
— сертификатов гигиенических и соответствия на реагенты, материалы и пр., используемые на водоочистной станции, находящиеся в контакте с питьевой водой;
— технической документации на сооружения водоочистных станций и водоочистных сооружениях;
— свидетельства об аттестации лабораторий.

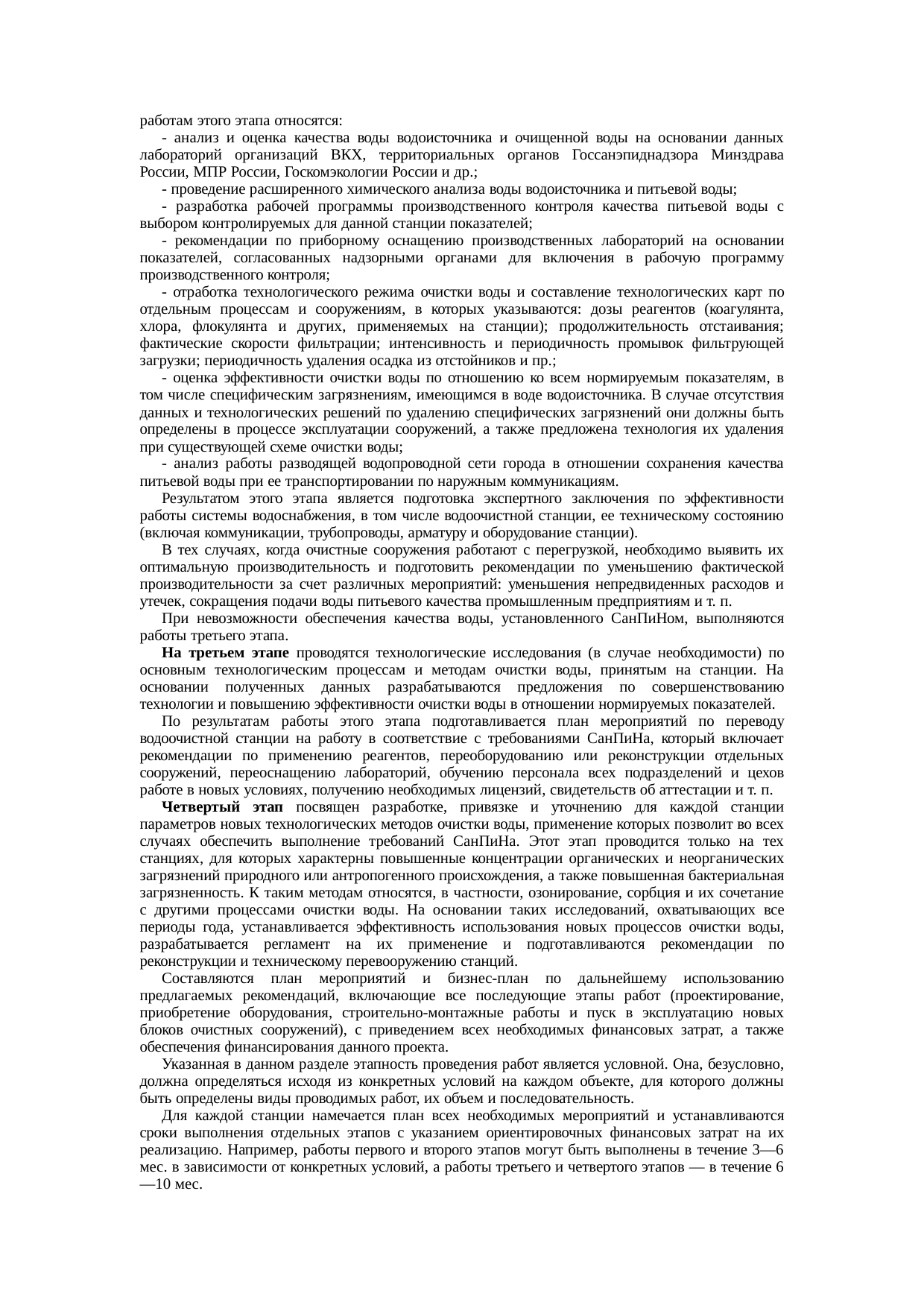

На втором этапе, выполняемом параллельно с первым, осуществляются обследование и оценка работы действующих водоочистных сооружений и их отдельных элементов. К основным работам этого этапа относятся:
— анализ и оценка качества воды водоисточника и очищенной воды на основании данных лабораторий организаций ВКХ, территориальных органов Госсанэпиднадзора Минздрава России, МПР России, Госкомэкологии России и др.;
— проведение расширенного химического анализа воды водоисточника и питьевой воды;
— разработка рабочей программы производственного контроля качества питьевой воды с выбором контролируемых для данной станции показателей;
— рекомендации по приборному оснащению производственных лабораторий на основании показателей, согласованных надзорными органами для включения в рабочую программу производственного контроля;
— отработка технологического режима очистки воды и составление технологических карт по отдельным процессам и сооружениям, в которых указываются: дозы реагентов (коагулянта, хлора, флокулянта и других, применяемых на станции); продолжительность отстаивания; фактические скорости фильтрации; интенсивность и периодичность промывок фильтрующей загрузки; периодичность удаления осадка из отстойников и пр.;
— оценка эффективности очистки воды по отношению ко всем нормируемым показателям, в том числе специфическим загрязнениям, имеющимся в воде водоисточника. В случае отсутствия данных и технологических решений по удалению специфических загрязнений они должны быть определены в процессе эксплуатации сооружений, а также предложена технология их удаления при существующей схеме очистки воды;
— анализ работы разводящей водопроводной сети города в отношении сохранения качества питьевой воды при ее транспортировании по наружным коммуникациям.
Результатом этого этапа является подготовка экспертного заключения по эффективности работы системы водоснабжения, в том числе водоочистной станции, ее техническому состоянию (включая коммуникации, трубопроводы, арматуру и оборудование станции).
В тех случаях, когда очистные сооружения работают с перегрузкой, необходимо выявить их оптимальную производительность и подготовить рекомендации по уменьшению фактической производительности за счет различных мероприятий: уменьшения непредвиденных расходов и утечек, сокращения подачи воды питьевого качества промышленным предприятиям и т.п.
При невозможности обеспечения качества воды, установленного СанПиНом, выполняются работы третьего этапа.
На третьем этапе проводятся технологические исследования (в случае необходимости) по основным технологическим процессам и методам очистки воды, принятым на станции. На основании полученных данных разрабатываются предложения по совершенствованию технологии и повышению эффективности очистки воды в отношении нормируемых показателей.
По результатам работы этого этапа подготавливается план мероприятий по переводу водоочистной станции на работу в соответствие с требованиями СанПиНа, который включает рекомендации по применению реагентов, переоборудованию или реконструкции отдельных сооружений, переоснащению лабораторий, обучению персонала всех подразделений и цехов работе в новых условиях, получению необходимых лицензий, свидетельств об аттестации и т.п.
Четвертый этап посвящен разработке, привязке и уточнению для каждой станции параметров новых технологических методов очистки воды, применение которых позволит во всех случаях обеспечить выполнение требований СанПиНа. Этот этап проводится только на тех станциях, для которых характерны повышенные концентрации органических и неорганических загрязнений природного или антропогенного происхождения, а также повышенная бактериальная загрязненность. К таким методам относятся, в частности, озонирование, сорбция и их сочетание с другими процессами очистки воды. На основании таких исследований, охватывающих все периоды года, устанавливается эффективность использования новых процессов очистки воды, разрабатывается регламент на их применение и подготавливаются рекомендации по реконструкции и техническому перевооружению станций.
Составляются план мероприятий и бизнес-план по дальнейшему использованию предлагаемых рекомендаций, включающие все последующие этапы работ (проектирование, приобретение оборудования, строительно-монтажные работы и пуск в эксплуатацию новых блоков очистных сооружений), с приведением всех необходимых финансовых затрат, а также обеспечения финансирования данного проекта.
Указанная в данном разделе этапность проведения работ является условной. Она, безусловно, должна определяться исходя из конкретных условий на каждом объекте, для которого должны быть определены виды проводимых работ, их объем и последовательность.
Для каждой станции намечается план всех необходимых мероприятий и устанавливаются сроки выполнения отдельных этапов с указанием ориентировочных финансовых затрат на их реализацию. Например, работы первого и второго этапов могут быть выполнены в течение 3 — 6 мес. в зависимости от конкретных условий, а работы третьего и четвертого этапов — в течение 6 — 10 мес.
2. ПЕРВООЧЕРЕДНЫЕ ЗАДАЧИ
При подготовке водоочистных станций к выполнению требований СанПиН следует иметь в виду два основополагающих направления, связанных с улучшением существующей ситуации и каждое из которых в той или иной степени сможет оказать влияние на эффективность работы водоочистных станций.
2.1. Охрана водоисточников от загрязнения
Комплекс экологических проблем, непосредственно влияющих на качество питьевой воды, должен решаться с выполнением следующих мероприятий:
— поэтапное прекращение сброса в водоисточник промышленных сточных вод и достижение соответствующего режима природопользования в зонах санитарной охраны (утверждение и реализация территориальных экологических программ, установление более жестких требований к качеству сбрасываемой воды, экологическое стимулирование прекращения сброса сточных вод, включая совершенствование налоговой системы и пр.). Повсеместное строительство на промышленных предприятиях локальных систем очистки и канализационных очистных сооружений и соответственно уменьшение концентрации вредных химических веществ в производственных стоках;
— внедрение на промышленных предприятиях оборотных систем водоснабжения, что позволит значительно сократить расход питьевой воды;
— исключение сброса в водоисточник неочищенных или недостаточно очищенных хозяйственно-бытовых сточных вод городов и поселков. Повсеместное повышение эффективности работы городских очистных канализационных сооружений путем глубокой очистки и доочистки сточных вод;
— исключение попадания в водоисточники, в том числе и во впадающие в них речки и ручьи, сточных вод от животноводческих ферм и комплексов, птицефабрик, многие из которых практически не имеют очистных сооружений, что существенно уменьшит загрязнение воды соединениями азота, фосфора и калия, а также бактериальными загрязнениями;
— решение проблемы поверхностного стока, в значительной мере загрязняющего воду в водоемах;
— внедрение автоматизированных систем контроля качества воды поверхностных водоемов и введение принципиально новой системы управления водными ресурсами;
— обеспечение государственного контроля и надзора за состоянием источников питьевого водоснабжения, водоохранной деятельностью промышленных предприятий, сбрасывающих сточные воды в систему коммунальной канализации.
Указанный выше комплекс мероприятий должен выполняться в рамках общей программы охраны окружающей среды данного региона с учетом требований нормативных документов по охране окружающей среды.
2.2. Использование подземных вод
Особое внимание следует уделять преимущественному использованию подземных вод для питьевого и хозяйственно-бытового централизованного водоснабжения города (переработка имеющихся схем и проектов водоснабжения, разведка и утверждение эксплуатационных запасов подземных вод).
Неоспоримым преимуществом подземных водоисточников является их защищенность от загрязнений природного и антропогенного происхождения. При этом в большинстве случаев не требуется проведения очистки воды и применения реагентов. При наличии в воде железа, наиболее характерного загрязнителя для подземных вод, его удаление достигается доступными методами, несложными в эксплуатации.
Эффективным является использование метода искусственного пополнения запасов подземных вод, широко применяемого в Западно-Сибирском регионе. При этом следует установить возможность его применения, имея в виду качество воды поверхностного водоисточника, характеристику грунтовых условий и другие факторы.

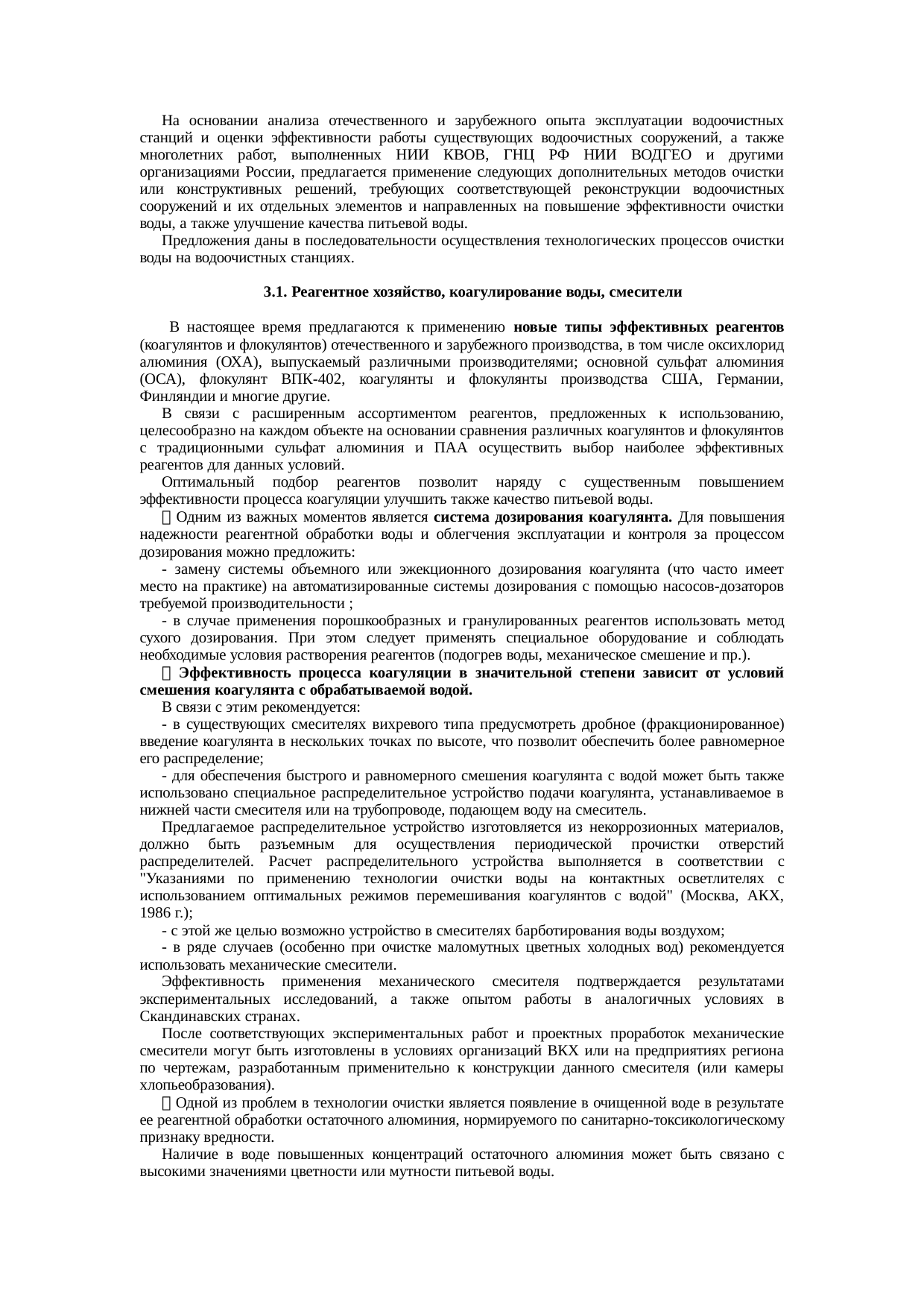

3. ПОВЫШЕНИЕ ЭФФЕКТИВНОСТИ РАБОТЫ ДЕЙСТВУЮЩИХ ВОДООЧИСТНЫХ СТАНЦИЙ ПРИ ИСПОЛЬЗОВАНИИ ПОВЕРХНОСТНЫХ ВОДОИСТОЧНИКОВ
На основании анализа отечественного и зарубежного опыта эксплуатации водоочистных станций и оценки эффективности работы существующих водоочистных сооружений, а также многолетних работ, выполненных НИИ КВОВ, ГНЦ РФ НИИ ВОДГЕО и другими организациями России, предлагается применение следующих дополнительных методов очистки или конструктивных решений, требующих соответствующей реконструкции водоочистных сооружений и их отдельных элементов и направленных на повышение эффективности очистки воды, а также улучшение качества питьевой воды.
Предложения даны в последовательности осуществления технологических процессов очистки воды на водоочистных станциях.
3.1. Реагентное хозяйство, коагулирование воды, смесители
В настоящее время предлагаются к применению новые типы эффективных реагентов (коагулянтов и флокулянтов) отечественного и зарубежного производства, в том числе оксихлорид алюминия (ОХА), выпускаемый различными производителями; основной сульфат алюминия (ОСА), флокулянт ВПК-402, коагулянты и флокулянты производства США, Германии, Финляндии и многие другие.
В связи с расширенным ассортиментом реагентов, предложенных к использованию, целесообразно на каждом объекте на основании сравнения различных коагулянтов и флокулянтов с традиционными сульфат алюминия и ПАА осуществить выбор наиболее эффективных реагентов для данных условий.
Оптимальный подбор реагентов позволит наряду с существенным повышением эффективности процесса коагуляции улучшить также качество питьевой воды.
Одним из важных моментов является система дозирования коагулянта. Для повышения надежности реагентной обработки воды и облегчения эксплуатации и контроля за процессом дозирования можно предложить:
— замену системы объемного или эжекционного дозирования коагулянта (что часто имеет место на практике) на автоматизированные системы дозирования с помощью насосов-дозаторов требуемой производительности;
— в случае применения порошкообразных и гранулированных реагентов использовать метод сухого дозирования. При этом следует применять специальное оборудование и соблюдать необходимые условия растворения реагентов (подогрев воды, механическое смешение и пр.).
Эффективность процесса коагуляции в значительной степени зависит от условий смешения коагулянта с обрабатываемой водой. В связи с этим рекомендуется:
— в существующих смесителях вихревого типа предусмотреть дробное (фракционированное) введение коагулянта в нескольких точках по высоте, что позволит обеспечить более равномерное его распределение;
— для обеспечения быстрого и равномерного смешения коагулянта с водой может быть также использовано специальное распределительное устройство подачи коагулянта, устанавливаемое в нижней части смесителя или на трубопроводе, подающем воду на смеситель.
Предлагаемое распределительное устройство изготовляется из некоррозионных материалов, должно быть разъемным для осуществления периодической прочистки отверстий распределителей. Расчет распределительного устройства выполняется в соответствии с «Указаниями по применению технологии очистки воды на контактных осветлителях с использованием оптимальных режимов перемешивания коагулянтов с водой» (Москва, АКХ, 1986 г.);
— с этой же целью возможно устройство в смесителях барботирования воды воздухом;
— в ряде случаев (особенно при очистке маломутных цветных холодных вод) рекомендуется использовать механические смесители.
Эффективность применения механического смесителя подтверждается результатами экспериментальных исследований, а также опытом работы в аналогичных условиях в Скандинавских странах.
После соответствующих экспериментальных работ и проектных проработок механические смесители могут быть изготовлены в условиях организаций ВКХ или на предприятиях региона по чертежам, разработанным применительно к конструкции данного смесителя (или камеры хлопьеобразования).
Одной из проблем в технологии очистки является появление в очищенной воде в результате ее реагентной обработки остаточного алюминия, нормируемого по санитарно-токсикологическому признаку вредности.
Наличие в воде повышенных концентраций остаточного алюминия может быть связано с высокими значениями цветности или мутности питьевой воды.

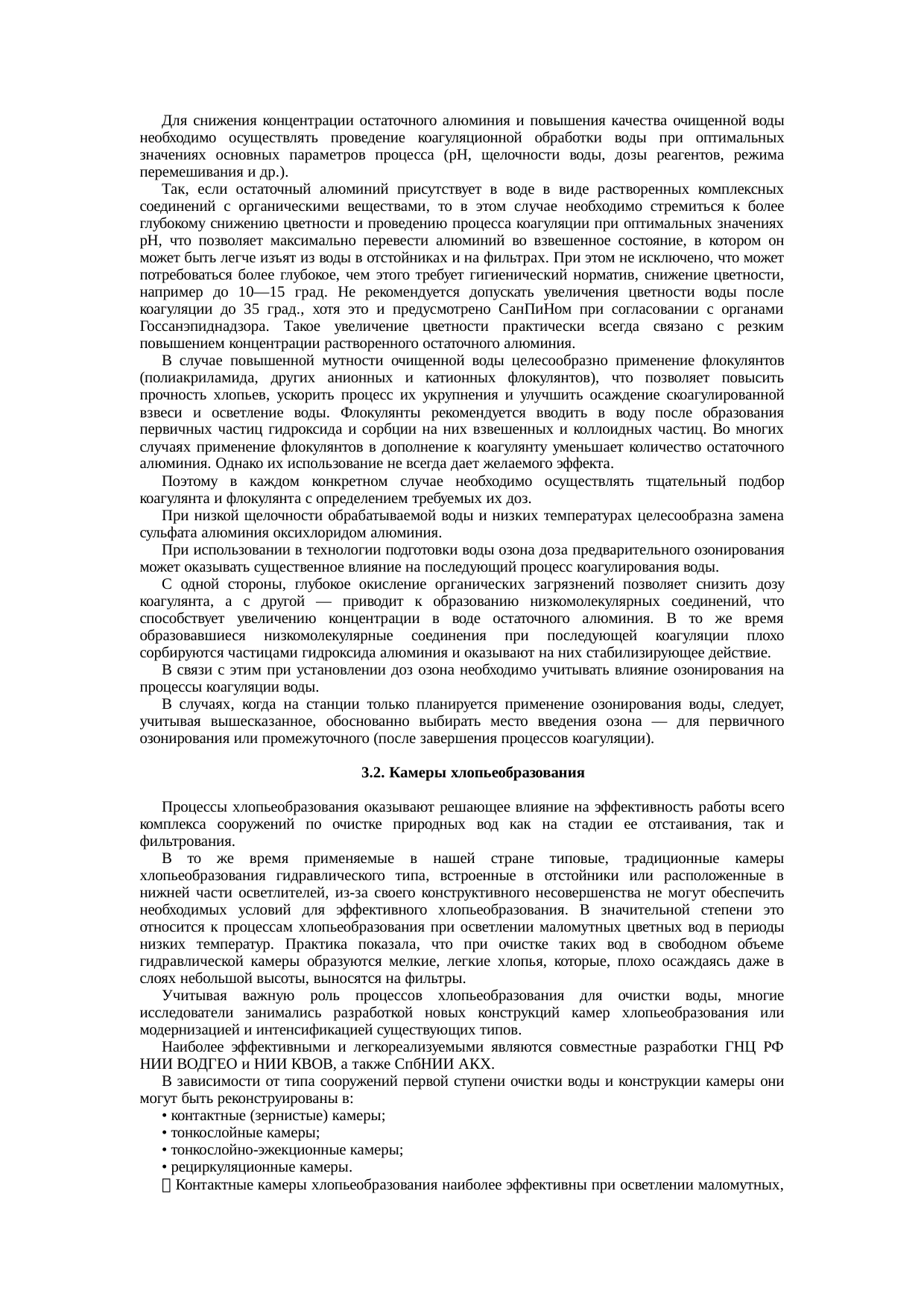

Для снижения концентрации остаточного алюминия и повышения качества очищенной воды необходимо осуществлять проведение коагуляционной обработки воды при оптимальных значениях основных параметров процесса (рН, щелочности воды, дозы реагентов, режима перемешивания и др.).
Так, если остаточный алюминий присутствует в воде в виде растворенных комплексных соединений с органическими веществами, то в этом случае необходимо стремиться к более глубокому снижению цветности и проведению процесса коагуляции при оптимальных значениях рН, что позволяет максимально перевести алюминий во взвешенное состояние, в котором он может быть легче изъят из воды в отстойниках и на фильтрах. При этом не исключено, что может потребоваться более глубокое, чем этого требует гигиенический норматив, снижение цветности, например до 10 — 15 град. Не рекомендуется допускать увеличения цветности воды после коагуляции до 35 град., хотя это и предусмотрено СанПиНом при согласовании с органами Госсанэпиднадзора. Такое увеличение цветности практически всегда связано с резким повышением концентрации растворенного остаточного алюминия.
В случае повышенной мутности очищенной воды целесообразно применение флокулянтов (полиакриламида, других анионных и катионных флокулянтов), что позволяет повысить прочность хлопьев, ускорить процесс их укрупнения и улучшить осаждение скоагулированной взвеси и осветление воды. Флокулянты рекомендуется вводить в воду после образования первичных частиц гидроксида и сорбции на них взвешенных и коллоидных частиц. Во многих случаях применение флокулянтов в дополнение к коагулянту уменьшает количество остаточного алюминия. Однако их использование не всегда дает желаемый эффект.
Поэтому в каждом конкретном случае необходимо осуществлять тщательный подбор коагулянта и флокулянта с определением требуемых их доз.
При низкой щелочности обрабатываемой воды и низких температурах целесообразна замена сульфата алюминия оксихлоридом алюминия.
При использовании в технологии подготовки воды озона доза предварительного озонирования может оказывать существенное влияние на последующий процесс коагулирования воды.
С одной стороны, глубокое окисление органических загрязнений позволяет снизить дозу коагулянта, а с другой — приводит к образованию низкомолекулярных соединений, что способствует увеличению концентрации в воде остаточного алюминия. В то же время образовавшиеся низкомолекулярные соединения при последующей коагуляции плохо сорбируются частицами гидроксида алюминия и оказывают на них стабилизирующее действие.
В связи с этим при установлении доз озона необходимо учитывать влияние озонирования на процессы коагуляции воды.
В случаях, когда на станции только планируется применение озонирования воды, следует, учитывая вышесказанное, обоснованно выбирать место введения озона — для первичного озонирования или промежуточного (после завершения процессов коагуляции).
3.2. Камеры хлопьеобразования
Процессы хлопьеобразования оказывают решающее влияние на эффективность работы всего комплекса сооружений по очистке природных вод как на стадии ее отстаивания, так и фильтрования.
В то же время применяемые в нашей стране типовые, традиционные камеры хлопьеобразования гидравлического типа, встроенные в отстойники или расположенные в нижней части осветлителей, из-за своего конструктивного несовершенства не могут обеспечить необходимых условий для эффективного хлопьеобразования. В значительной степени это относится к процессам хлопьеобразования при осветлении маломутных цветных вод в периоды низких температур. Практика показала, что при очистке таких вод в свободном объеме гидравлической камеры образуются мелкие, легкие хлопья, которые, плохо осаждаясь даже в слоях небольшой высоты, выносятся на фильтры.
Учитывая важную роль процессов хлопьеобразования для очистки воды, многие исследователи занимались разработкой новых конструкций камер хлопьеобразования или модернизацией и интенсификацией существующих типов.
Наиболее эффективными и легкореализуемыми являются совместные разработки ГНЦ РФ НИИ ВОДГЕО и НИИ КВОВ, а также СпбНИИ АКХ.
В зависимости от типа сооружений первой ступени очистки воды и конструкции камеры они могут быть реконструированы в:
· контактные (зернистые) камеры;
· тонкослойные камеры;
· тонкослойно-эжекционные камеры;
· рециркуляционные камеры.
Контактные камеры хлопьеобразования наиболее эффективны при осветлении маломутных, цветных, слабоминерализованных вод с длительными периодами низких температур. В качестве зернистой контактной среды целесообразно использовать легкие плавающие материалы, которые обеспечивают отсутствие кольматации зернистого пространства, а также простоту их промывки обратным током воды.
Эти камеры являются самопромывающимися, так как в процессе их работы по мере накопления избыточного количества взвеси под ее тяжестью происходит расширение зернистого слоя, и накопившиеся хлопья легко вымываются потоком осветляемой воды. Потери напора в зернистом слое не превышают 3 — 5 см, что гарантирует их стабильную эксплуатацию.
Учитывая конструктивные особенности контактных камер хлопьеобразования, их наиболее целесообразно использовать при реконструкции камер водоворотного типа, встроенных в вертикальные отстойники (рис. 1).
Для интенсификации работы сооружений, в которых процессы хлопьеобразования осуществляются в слое взвешенного осадка, могут использоваться тонкослойные камеры хлопьеобразования.
По сравнению с традиционной флокуляцией в объеме взвешенный слой, образованный в замкнутом пространстве тонкослойных элементов, характеризуется более высокой концентрацией твердой фазы и устойчивостью к изменениям качества исходной воды и нагрузки на сооружения.

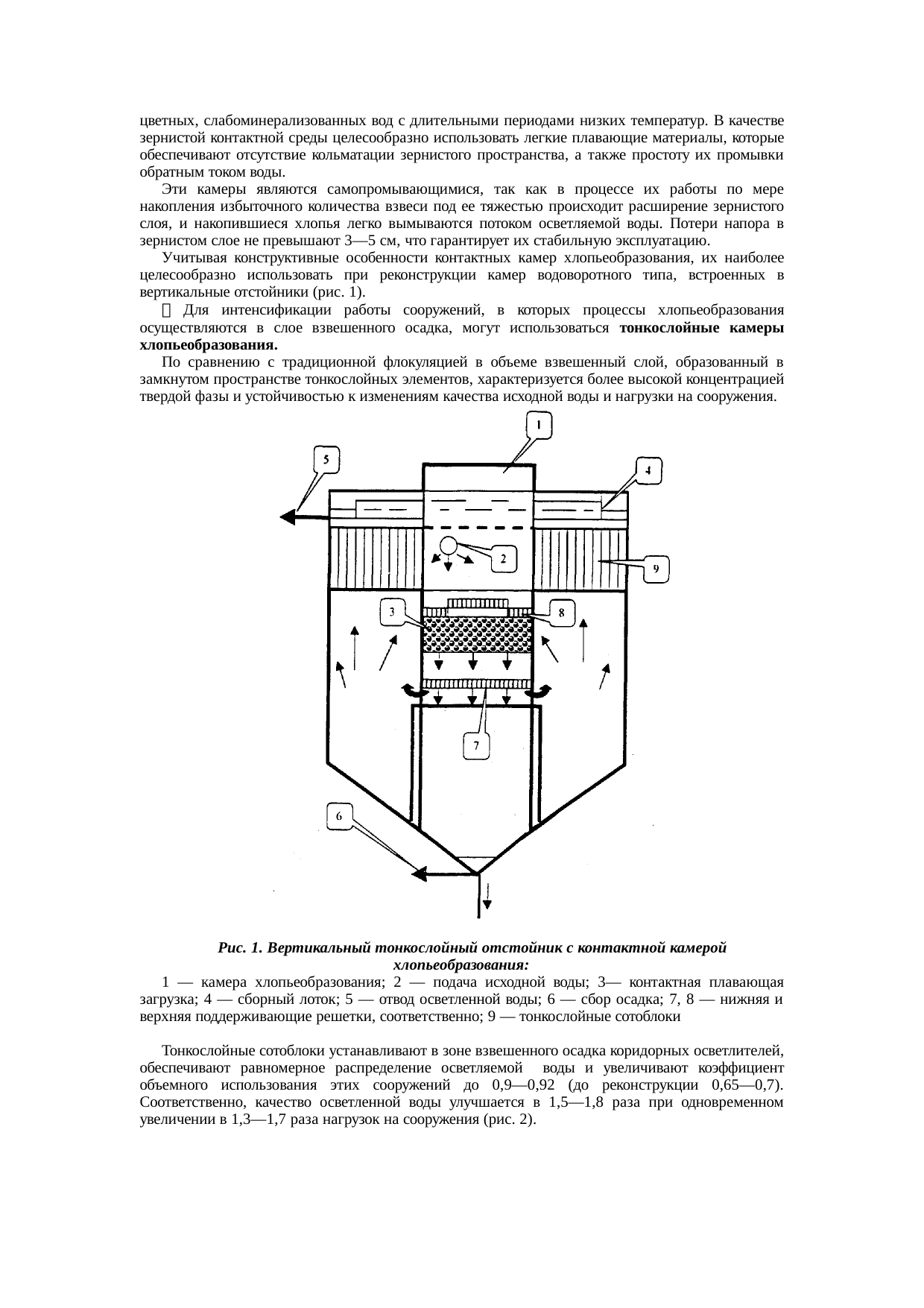

Рис. 1. Вертикальный тонкослойный отстойник с контактной камерой хлопьеобразования:
1 — камера хлопьеобразования; 2 — подача исходной воды; 3 — контактная плавающая загрузка; 4 — сборный лоток; 5 — отвод осветленной воды; 6 — сбор осадка; 7, 8 — нижняя и верхняя поддерживающие решетки, соответственно; 9 — тонкослойные сотоблоки
Тонкослойные сотоблоки устанавливают в зоне взвешенного осадка коридорных осветлителей, обеспечивают равномерное распределение осветляемой воды и увеличивают коэффициент объемного использования этих сооружений до 0,9 — 0,92 (до реконструкции 0,65 — 0,7). Соответственно, качество осветленной воды улучшается в 1,5 — 1,8 раза при одновременном увеличении в 1,3 — 1,7 раза нагрузок на сооружения (рис. 2).

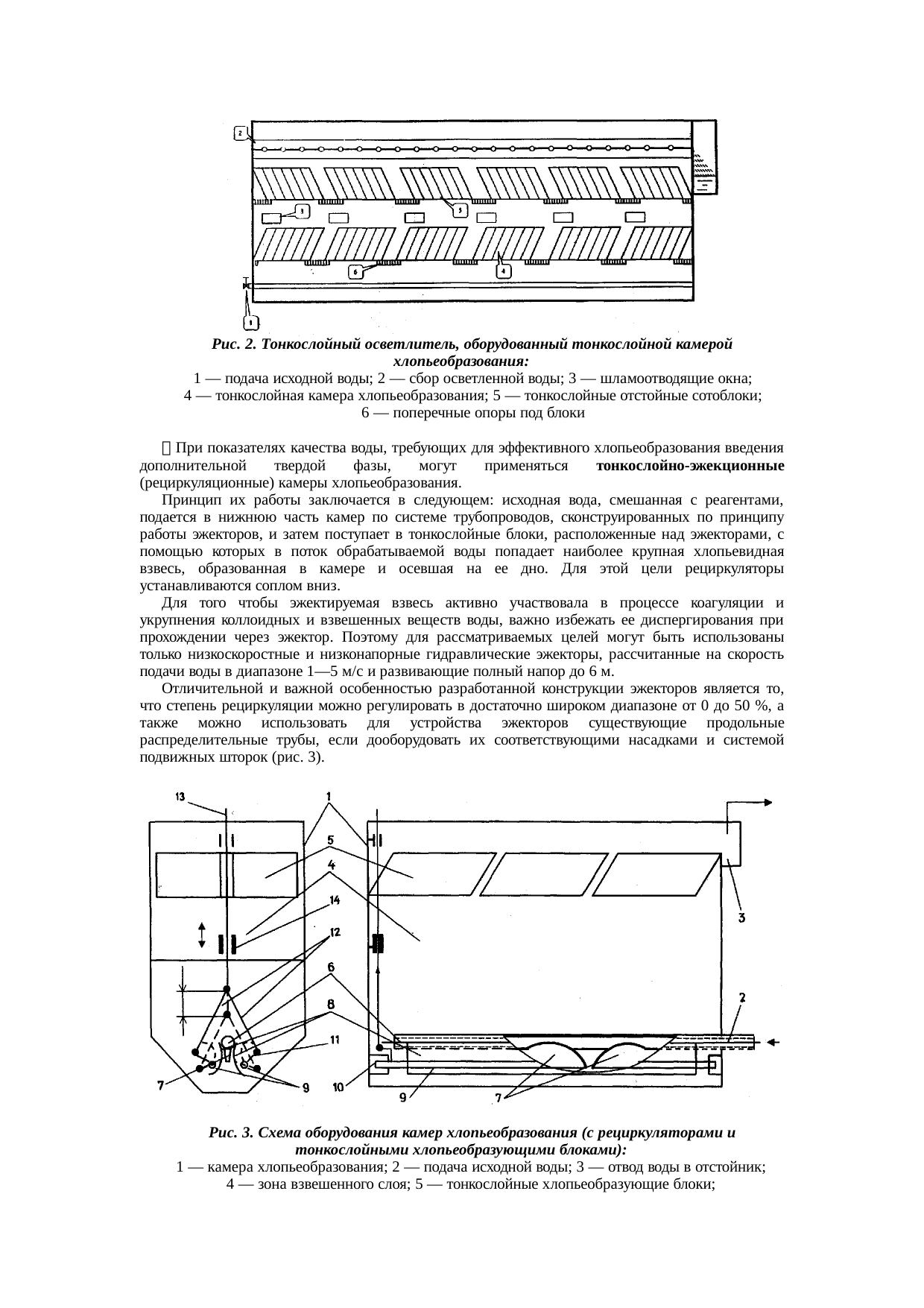

Рис. 2. Тонкослойный осветлитель, оборудованный тонкослойной камерой хлопьеобразования:
1 — подача исходной
