Как выбрать насос для теплого водяного пола

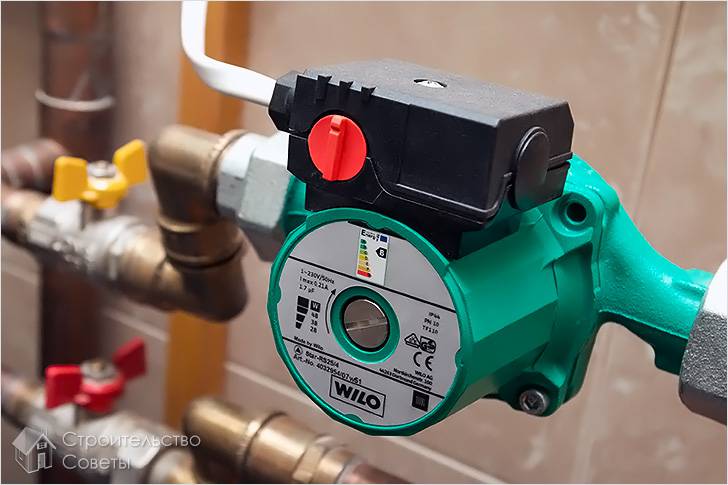

Для создания комфортной температуры в холодный период времени, многие обустраивают свое жилище системой теплых полов. Для реализации такого проекта нужно приобрести большое количество деталей и приборов, которые обеспечат качественное функционирование теплого пола. Например, систему напольного обогрева сложно реализовать без внедрения в нее циркуляционного насоса. Из этой статьи вы узнаете о том, как выбрать насос для теплого водяного пола. От этого зависит нормальное функционирование отопления. В конце статьи, у вас будет возможность оставить свои комментарии, а также поделиться личным опытом по выбору этого агрегата.

Предназначение циркуляционного насоса

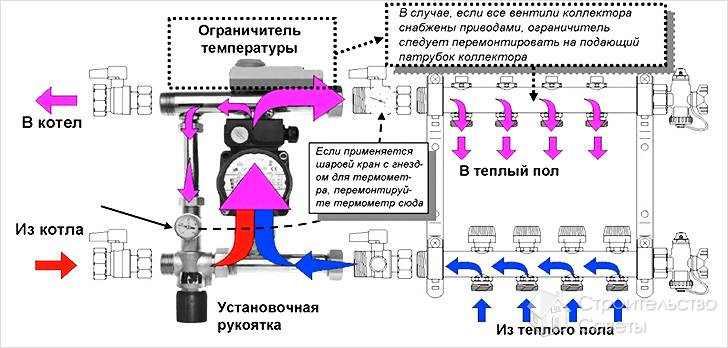

Предназначение циркуляционного насоса

Если вспомнить основополагающие законы физики, то все действия любой системы отопления полностью основаны на циркуляции. Отопительные агрегаты смогут отдавать тепловую энергию только в том случае, если им задан определенный поток.

Если дом имеет площадь больше 100 м2, то рекомендуется организовать принудительную циркуляцию, так как естественная конвекция неспособна будет в таких обстоятельствах обеспечить равномерный прогрев поверхности пола.

Как раз-таки для организации принудительной циркуляции в систему отопления интегрируется циркуляционный насос. Благодаря этому обеспечивается одинаковая скорость передвижения теплоносителя по системе. Далее, рассмотрим различия работы системы отопления с использованием насоса и без него.

Коллектор

Существует два типа циркуляции:

  1. Естественная.
  2. Принудительная.

При организации естественной циркуляции, вы столкнетесь с большим расходом топлива, так как на подаче необходимо обеспечить высокую температуру. Чем выше будет температура теплоносителя, тем меньше будет его плотность. Соответственно его скорость будет увеличиваться. Такая система имеет ряд своих недостатков. Например, невозможно использовать термостатическое оборудование. Как следствие удерживать стабильную температуру в отапливаемом помещении будет сложно. Поэтому если вы желаете организовать напольное водяное отопление, то без использования циркуляционного насоса у вас ничего не получится. Он будет перекачивать воду с заданной скоростью, обеспечивая равномерный обогрев поверхности пола.

Делаем правильные расчеты

Делаем правильные расчеты

Главными параметрами, на которые следует смотреть при выборе насоса – это подача и напор. Если выразить это одним словом – производительность. То гидравлическое сопротивление, которое может преодолеть насос равняется максимальному напору системы, при этом подача равняется нулю. Напор циркуляционного насоса полностью зависит от его производительности, что выражается в технической характеристике изделия.

Выбор насос должен основываться на объеме используемого теплоносителя. В зависимости от перекаченной воды с преодолением определенного гидравлического сопротивления производится расчет объема.

На теплопотери может влиять сразу несколько факторов:

  • показатель теплопроводности используемых материалов;
  • наличие ограждающих конструкций;
  • расположение дома относительно сторон света;
  • температура воздуха на улице.

По окончании вычислений по расходу теплоносителя, необходимо определить уровень гидравлического сопротивления в греющем контуре. Для этого можно воспользоваться стандартными таблицами. Так, вы сможете получить наиболее точные данные по рабочей точке. Только после получения всех необходимых данных, можно приступать к выбору насоса для отопления.

Рассмотрим пример выбора насоса для дома, площадью в 200 м2. Смонтированная двухтрубная отопительная система из полипропиленовых труб Ø32 мм и протяженностью в 50 м, будет иметь температурный график 70/90°, а теплопотери составят 24 кВт при массовом расходе 1,03 м3/ч. После этого вычисляете гидравлическое сопротивление по таблице, оно составит 1,8 мбар/пог. м. Для протяженности труб в 50 м, сопротивление будет равняться 90 мбар. Плюс добавляется сопротивление элементов системы, пусть это будет 1 м вод.ст. Так, параметры точки будут следующие: производительность 1,1 м3/ч с напором в 2 м. Отталкиваясь от этих вычислений можно подобрать подходящий насос для отопления.

Типы насосов

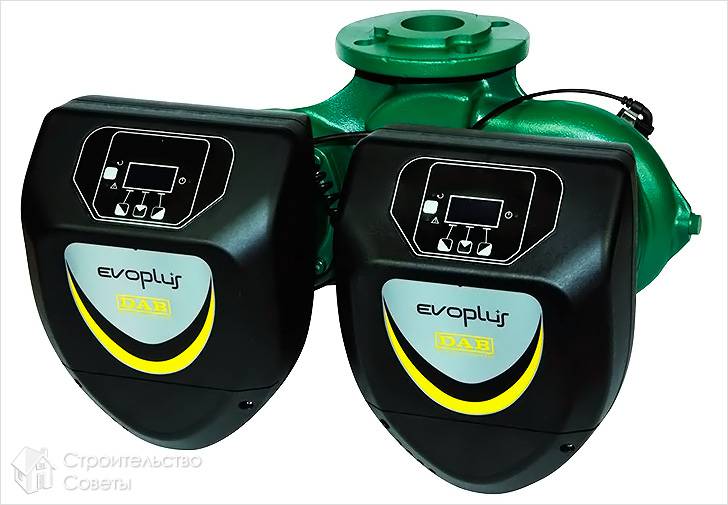

Типы

Насосы подразделяются на две группы:

  1. С сухим ротором.
  2. С мокрым ротором.

Насосы с мокрым ротором – вращение осуществляется в теплоносителе. Эту роль выполняет специальная смазка, а статор изолируется специальной гильзой. Среди его преимуществ можно выделить следующее:

  • Сравнительно небольшие габариты и масса.
  • Низкий уровень шумности.
  • Простая конструкция.

При обустройстве теплого пола в частном доме, чаще всего используются циркуляционные насосы с мокрым ротором.

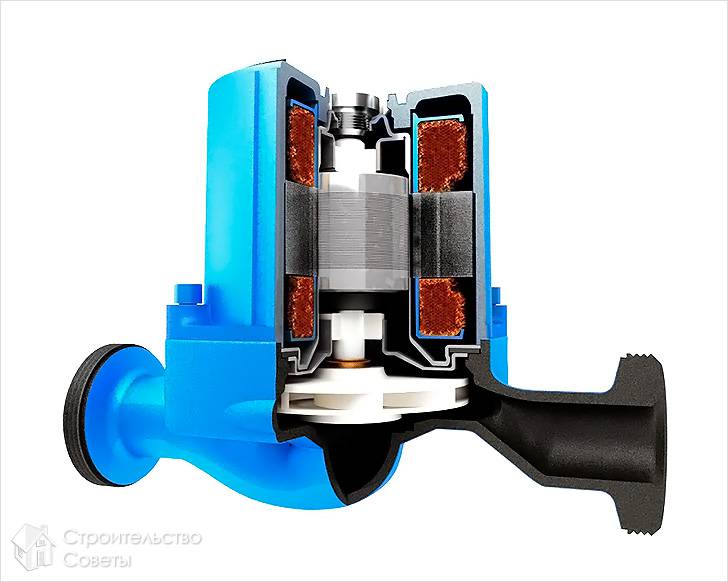

С мокрым ротором

Что касается группы с сухим ротором, то здесь электрический двигатель соединяется с помпой при помощи торцевого уплотнителя, при этом они не контактирует с теплоносителем. Двигатели таких изделий обладают большой мощностью. Как следствие, он способен к большой производительности и к подаче большего объема тепловой энергии. Однако внушительные габариты и большой шум при работе являются главными его недостатками.

Особенности применения насоса

Особенности применения

Использование насосов в отопительной системы теплый пол имеет свои особенности, вот лишь некоторые из них:

  • Из-за содержания в воде кислорода, использовать чугунный корпус в конструкции запрещено.
  • Нет необходимости устанавливать насос большой мощности для нормальной циркуляции теплоносителя.
  • В тех регионах, где вода содержит соли, на роторе могут накапливаться некоторые отложения. Обычно это происходит при достижении температуры теплоносителя 55°С и более. Чтобы предотвратить этот процесс, некоторые модели оснащаются терморегуляторами, которые отключают насос при достижении определенной температуры.
  • Если используемый котел не оборудован стандартной панелью управления, а также не поддерживает подключение насоса, то дополнительно устанавливается таймер. Если же оборудование подключается к современной панели, то решение достигается благодаря программному уровню.

Подбор по параметрам

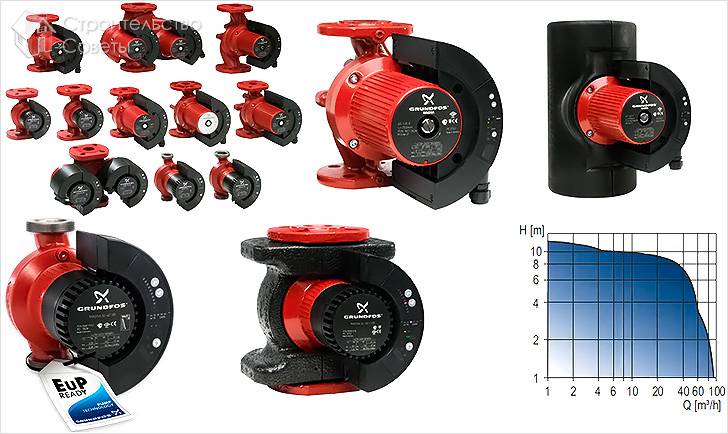

Подбор по параметрам

Итак, при выборе насоса следует обратить внимание на такие важные характеристики, как напор и производительность. Что же подразумевается под производительностью? Это величина, которая определяет объем пропускаемой воды через устройство за определенное временя (обычно это указывается – м3/ч). Для хорошего функционирования теплого пола, на протяжении одного часа объем теплоносителя в отопительном контуре должен меняться минимум 3 раза.

Напор, в свою очередь, отвечает за «проталкивание» воды по отопительным контурам. Чем длиннее контур, тем больше показатель по гидравлическому сопротивлению. Поэтому для его преодоления потребуется большой напор.

Для обеспечения бесперебойной работы циркуляционного насоса при пиковой нагрузке, лучше покупать модели, которые имеют большую расчетную производительность на 10-20%. Хотя их стоимость будет выше, этот запас позволит преодолеть возможные нагрузки и обеспечит качественный обогрев.

В большинстве случаев для домашнего использования приобретаются модели, напор которых равняется не больше 6 м водяного столба. При этом следует учитывать потерю некоторой части давления в самой длинной петле водяного контура.

Пример расчета по формуле

Пример расчета по формуле

Хотя обычно расчет и подбор соответствующего насоса делает специализированная компания, которая и будет осуществлять его монтаж, важно знать, как сделать это самостоятельно. Особенно это актуально, когда все работы вы решили произвести своими руками, в том числе и выбор оборудования. Так, для вычисления вам потребуется воспользоваться такой формулой:

Q = 0,86*Pн/(tпр – tобр), где:

  • 0,86 – коэффициент преобразования.
  • Pн — мощность отопительного контура, требующаяся для нивелирования теплопотерь.
  • Q – объем теплоносителя, измеряющийся в м3/ч.
  • tпр – tобр – показатель температуры, который отличается между подачей и обраткой.

Чтобы вы понимали, как пользоваться этой формулой, произведем такие расчеты. При этом возьмем те же параметры, что и выше в этой статье, где использовались полипропиленовые трубы Ø 32 мм с длиной контура 50 м. В качестве графика температуры возьмем 400/300°С, а теплопотери помещения 12 кВт.

Производим вычисления: Q = 0,86 * 12 (40-30) = 1,03 м3/ч.

Полученный результат и будет являться массовым расходом теплоносителя для нашего обогрева. После этого следует определить уровень гидравлического сопротивления в каждом контуре. Уровень сопротивления будет зависеть от уложенных труб и метода их раскладки. Произвести точные расчеты лучше всего при помощи онлайн-калькулятора. Эта функция есть на сайтах соответствующих компаний. По такой схеме осуществляется выбор циркуляционного насоса для теплого пола. Далее, рассмотрим тонкости его монтажа.

Правила монтажа

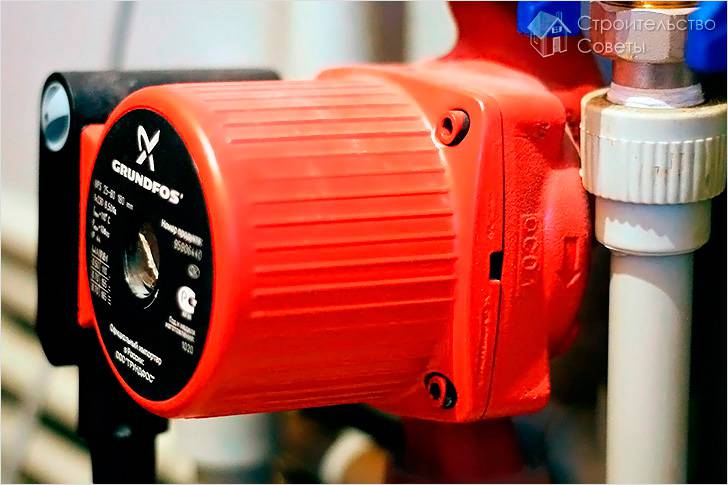

Правила монтажа

При установке вал насоса всегда должен располагаться горизонтально. Если вы установите вал вертикально, то насос теряет около 30% своей производительности. Перед насосом должен устанавливаться фильтр, а с его двух сторон шаровые краны. Это позволит, на случай неисправности изделия, осуществить ремонт не сливая весь теплоноситель из системы теплого пола. Устанавливается насос на обратке перед котлом. Так, насос будет толкать воду непосредственно в котел. Как следствие работа устройства будет осуществляться при низких температурах, что значительно увеличит его эксплуатационный срок. Плюс к этому вверху котла может накапливаться воздух. Если установить насос на подаче, то вверху может образоваться вакуум, вследствие чего в этой части котла может закипеть теплоноситель. За счет того, что насос будет закачивать воду в котел, воздушного пространства попросту не будет.

Итак, мы рассмотрели особенности того, как подобрать циркуляционный насос. Мы узнали о том, что существует несколько видов насосов, а также как правильно его установить. Нам будут интересны ваши комментарии, касательно этой темы. Оставляйте их в конце этой статьи.
