Как соединить провода в распределительной коробке

Содержание статьи

Как соединить провода в распределительной коробке

Знаете ли вы, что 70% ошибок возникает при монтаже электропроводки, именно потому, что те, кто берется за эту работу без опыта, не имеют понятия, как соединить провода в распределительной коробке. А ведь при неправильном соединении проводов может быть слабый контакт, или же он может вовсе пропасть. Чаще всего такого рода проблемы, связанные с ненадежным соединением проводов, возникают в распределительных коробках или в розетках, в светильниках, в выключателях. Также это может происходить из-за недопустимо большой нагрузки электропроводки, вследствие подключения мощных электроприборов.

Как необходимо соединять провода?

Обобщенный ответ прост – так, чтобы был хороший контакт. Рассмотрим несколько общепринятых способов соединения проводов:

  • скрутка;
  • опрессовка;
  • сварка;
  • пайка;
  • винтовые контактные зажимы;
  • болтовые соединения;
  • самозажимные соединения;

Теперь более детально.

Скрутка

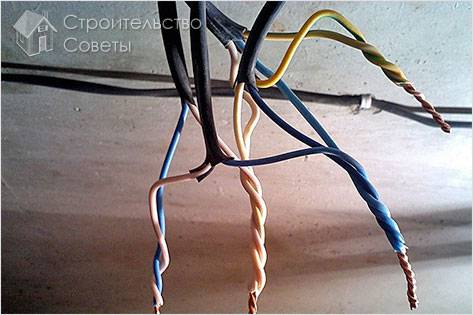

Скрутка проводов

Согласно седьмому изданию нормативного документа ПУЭ, в главе 2, пункт 2.1/21 скрутки, как соединение провода в распределительной коробке, официально запрещены. Поэтому о надежности такого соединения для проводки, рассчитанной на большую нагрузку, говорить не приходится, так как площадь соприкосновения невелика, и при нагревании такое соединение может еще больше ослабится.

Опрессовка

Опрессовка проводов

Для опрессовки используется соединительная гильза. Она подбирается по диаметру пучка проводов, а будет она алюминиевой, или медной, зависит от материала, из которого изготовлен провод. Надежность соединения обеспечивается обжатие этой гильзы при помощи специального инструмента – пресс-клещей (пассатижи для этих целей использовать нельзя). Такая технология находится в согласии с требованиями нормативных документов.

Порядок работы:

  1. Учитывая длину гильзы, снимите с провода изоляцию.
  2. Скрутив в пучок провода, введите их в гильзу.
  3. Обожмите пресс-клещами.
  4. Заизолируйте изолентой или термоусадкой.

Сварка

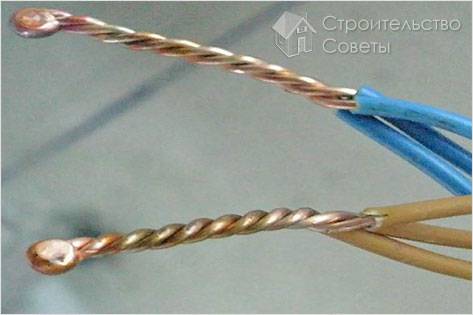

Сварка проводов

Это метод соединения проводов путем их сплавления. Получается как бы цельный провод, которому не страшно окисление, и, конечно же, такое соединение не ослабеет со временем.

Для выполнения таких работ, кроме умения работать на сварочном оборудовании, потребуются:

  • 24 вольтовый сварочный аппарат, имеющий мощность не меньше 1 кВт;
  • угольный электрод;
  • флюс, который впоследствии будет защищать расплав от воздействия кислорода;
  • очки для сварки;
  • перчатки сварщика;

Соединение сваркой

При наличии всего этого сам процесс сварки не представляет особой сложности. Снимите изоляцию с провода, а жилы зачистите наждачной бумагой до блеска. Сделав скрутку, насыпьте флюс в углубление электрода, прижав ее к нему провода, держите так до тех пор, пока не образуется шарик, который называется «контактной точкой». Очистите его от флюса, полакируйте и заизолируйте.

Пайка

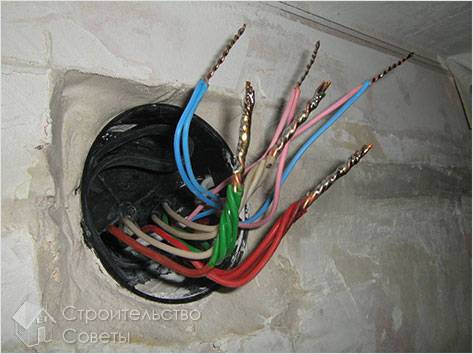

Пайка проводов

Этот метод отличается от сварки тем, что для соединения проводов используется припой, расплавленный паяльником.

Соединение получается надежным, но не подходит для использования в местах, где провод может сильно нагреваться.

Также такое соединение не будет надежным при механическом воздействии на него. Паять тоже нужно уметь, иначе непрогретый провод под нагрузкой натяжения может надорваться.

Для работы потребуются:

  • паяльник;
  • припой (оловянно-свинцовый);
  • флюс (канифоль);
  • специальная кисточка, которой наносится флюс на жилу;
  • некрупная наждачная бумага;

Работа паяльником

Технология пайки отличается от сварки лишь тем, что расплавляется не сам металл, а припой, за которым нужно следить, чтобы расплавившись, он затекал внутрь скрутки. В основном пайкой соединяют медные провода, но, имея специальный припой, можно паять и алюминий.

Винтовые контактные зажимы

Винтовые контактные зажимы

Винтовыми зажимами можно соединять разные металлы, для которых противопоказано соприкосновение, так как они при наличии влаги вступают в контакт друг с другом (медь с алюминием). Благодаря своей компактности и простоте работы с ними, они нашли применение не только для контакта разнородных металлов. Кроме того, их применение разрешено, и предусматривается нормативными документами, однако, они имеют существенный недостаток – при использовании их для алюминиевых проводов, последние требуется периодически обжимать.

Болтовые соединения

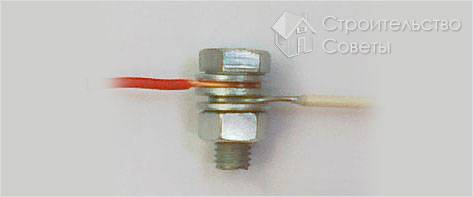

Болтовое соединение

Такой вид соединения очень громоздкий и не подойдет для того, чтобы спрятать его в распредкоробку. При его использовании для разнородных металлов нужно между ними вставлять стальную шайбу. Метод очень прост и соединение можно сделать из подручных материалов. На болт одевается шайба, затем один из проводов, потом вновь шайба, второй провод, и все это затягивается гайкой. Естественно, такое соединение нужно изолировать, что еще увеличит его размер.

Самозажимные соединения

Самозажимные клеммы

Сегодня такие зажимы являются самыми популярными, так как с ними работать просто, удобно и быстро. Кроме того, внутри таких соединений находится паста, которая не дает окисляться металлу, поэтому в колодку можно вставлять разнородные металлы, не опасаясь того, что они окислятся.

Видео

Предлагаем вашему вниманию видеоролик в тему нашей статьи.
