Как сделать теплый пол в бане

В прошлом обогрев бани осуществлялся только печами-каменками. Полы обустраивали деревом, а иногда они были земляными. Соответственно в таких банях о теплых полах даже и речи не было. Почему ранее не додумались обустраивать бани теплыми полами неизвестно. Но что касается нашего времени, то сегодня существует немало технологий, которые позволяют организовать напольный обогрев. В этой статье будут рассмотрены методы изготовления напольного отопления, а также вы узнаете о том, как сделать теплый пол в бане.

Теплый пол от каменной печи

Теплый пол от каменной печи

Для обустройства пола обогревом от печи потребуется установка металлической рубашки. Ее внешний вид можно описать так: прокладывается центральная труба, а от нее идут отводы в разные стороны, образовывая скелет. Каждый отвод соединяется трубами, образовывая замкнутую систему. Устанавливается эта конструкция внутрь печи непосредственно над топкой. Циркуляция воды может быть естественной или принудительной (используется циркуляционный насос).

Рубашка, в какой-то мере играет роль котла. В ней нагревается теплоноситель и подается по системе труб, уложенных в полу.

Установка рубашки для кирпичной печи

Кроме обустройства рубашки, потребуется тепловая (буферная) емкость. Ее монтаж осуществляется вне пределов печи, а с рубашкой соединяется металлической трубой. Объем буферной емкости может быть от 100 и до 1 тыс. л, рассчитывается он от мощности котла. Если в отопительных контурах находится теплоноситель объемом больше 100 л, то существует вариант обустройства без тепловой емкости. Если вы желаете создать естественную циркуляцию воды, то буферную емкость и рубашку монтируете на одном уровне. Циркуляция будет осуществляться за счет разницы температуры теплоносителя.

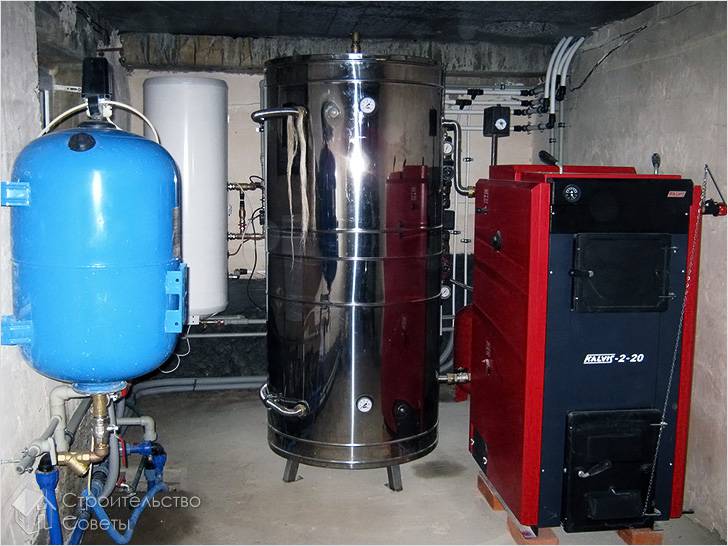

Буферная емкость тепла

Какую же ключевую роль выполняет буферная емкость? Ее наличие позволяет предупредить закипание воды в системе. Именно по этой причине в емкости не должно быть меньше 100 л воды. Даже если имеющийся котел имеет малую мощность, а теплоемкость имеет всего лишь 20 л, то при достижении точки кипения воды 100°С теплоноситель закипит за 5 минут. По этой причине буферная емкость это неотъемлемая часть всей системы.

Если монтаж рубашки выполнен ниже уровня рубашки, то естественная циркуляция будет невозможна. Необходимо будет устанавливать циркуляционный насос.

Принудительная циркуляция

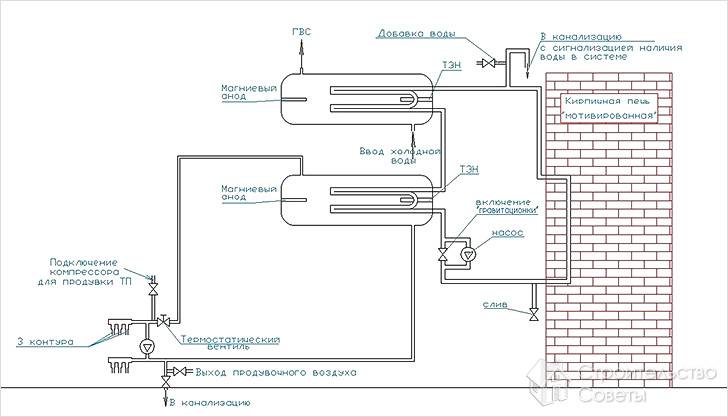

Принудительная циркуляция теплого пола

Организовать теплый пол с естественной циркуляцией будет проблематично, ведь вам потребуется выносить котельную за пределы бани. Почему? Так как теплообменник должен находиться ниже уровня пола бани. По этой причине теплый пол от каменной печи легче сделать с принудительным движением теплоносителя, а именно с установкой циркуляционного насоса. Устанавливается он на отводе, где теплоноситель подается в контуры труб из буферной емкости. Таким образом, выполняется циркуляция воды, где остывшая отправляется снова в теплоемкость, прогревается и возвращается в отопительный контур.

Естественная циркуляция

Система отопления естественная циркуляция

Такие теплые полы можно сделать и с естественной циркуляцией. Однако, система труб, уложенных в полу должна быть выше уровня теплообменника, а трубы должны иметь размер не меньше Ø 1″ (2,4 см). В результате получается так, что в баню жар будет подаваться через трубу, которая выведена наверх. Эффективность такого метода обогрева будет полностью зависеть от размера печи.

В принципе такая технология может быть реализована в бане. Но важно понимать, что она будет забирать большой объем тепла от сгорания топлива. Как следствие достичь высокой температуры внутри помещения будет нереально.

Другие методики обустройства теплых полов в бане

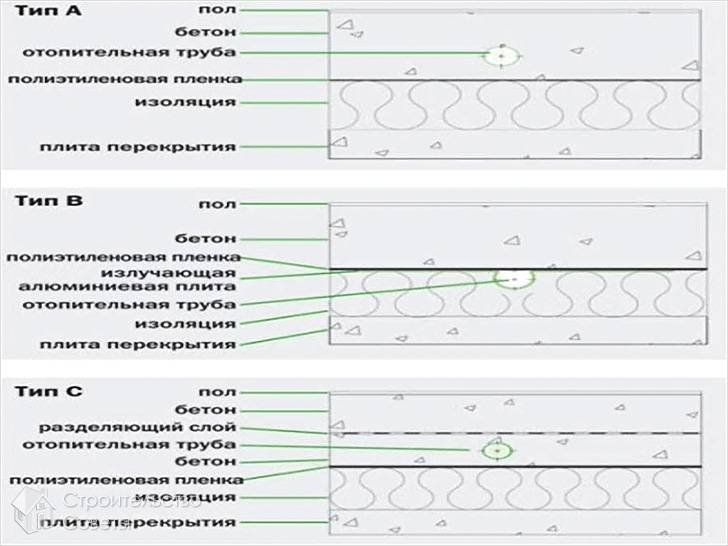

Методы устройства теплого пола в бане

Существуют более современные и не менее эффективные технологии по обустройству теплых полов. Например, с использованием газового или электрического котла. Теплоносителем будет также вода. Имеется вариант обустройства теплого пола за счет электричества. Электрический теплый пол имеет высокую степень защиты, как следствие никакой опасности людям он не несет. Такой метод используют для обогрева пола даже в моечной.

При обустройстве пола в бане электрическим обогревом важно провести заземление. Без него вводить в эксплуатацию электроподогрев запрещено.

Водяной теплый пол в бане

При укладке электрического кабеля или мата в стяжку, необходимо позаботиться о том, что бы ни при каких обстоятельствах туда не проникала влага. Эксплуатационный срок электрического теплого пола может достигать 30 лет. Это возможно при соблюдении технологии его монтажа.

Полимеры, которые выступают в роли изолятора электроподогрева, разрушаются только вследствие влияния на них солнечных лучей.

Если вы строите баню с нуля, то относительный теплый пол вы сможете обеспечить, постелив на него дерево. Если же вы хотите использовать водяную систему обогрева пола с принудительной циркуляцией, то идеальным вариантом будет заливка бетонной стяжки. Сверху нее будет укладываться керамическая плитка. Обратите внимание на тот факт, что отопительный пирог, который включает в себя стяжку, не должен быть единой частью фундамента. Почему? В процессе нагревания, бетон имеет свойство расширяться. И если стяжку теплого пола сделать единым целым с фундаментом, при расширении будет оказываться разрушающее давление.

Укладка отопительных контуров

При обустройстве стяжки по периметру помещения укладывается демпферная лента. Она будет компенсировать тепловое расширение.

Некоторые, с целью экономии, решают не укладывать тепловые контуры в пол бани. Они между лагами укладывают подушку из опилок или пенопласта и слой гидроизоляции. Хотя такие полы, безусловно, будут теплее, здесь есть обратная сторона медали. В бане всегда повышенная влажность. Поэтому существует большая вероятность того, что спустя время влага начнет проникать через гидроизоляцию и между доски пола в слой утеплителя. Из-за высокой влажности, опустившаяся влага в утеплитель останется там. Как следствие это спровоцирует гниение досок. Чтобы отреставрировать полы потребуется немало средств. Поэтому в большинстве случаев лучше сразу заплатить и соорудить надежный обогрев пола в бане в начале ее строительства.

Устройство напольного обогрева

Устройство напольного обогрева в бане

Чтобы полы как можно быстрее нагревались необходимо позаботиться о качественной теплоизоляции. Как правило, она укладывается под черновую стяжку или, непосредственно, под греющий контур. Независимо от выбора метода обогрева пола, отопительный пирог имеет такую конструкцию:

  • Гидроизоляция.
  • Теплоизоляция.
  • Теплоотражающий материал.
  • Отопительный контур (трубы, электрический кабель, маты и т.п.).
  • Мак-сетка.
  • Финишная стяжка и отделочный напольный материал.

На чем остановить выбор

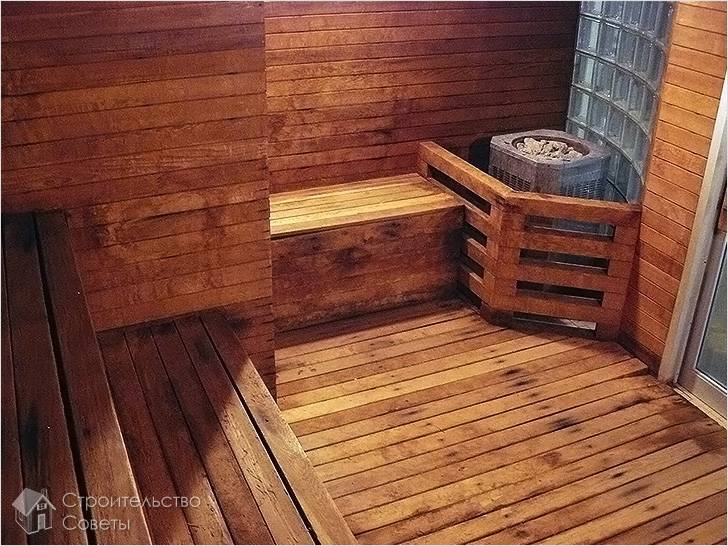

На чем остановить свой выбор

Итак, какой метод обогрева полов в бане лучше? Чтобы ответить на этот вопрос, достаточно сравнить системы под углом экономичности. Как показывает практика, монтировать электрический теплый пол на всей площади бани дороговато. Особенно вы это почувствуете, когда придется платить за электроэнергию. Если отталкиваться только от этого фактора, то тепловую энергию банной печи можно использовать для парилки, а в других помещениях, как дополнительный источник тепла может служить электрический обогрев. Такой пол можно будет включать по мере необходимости.

При обустройстве обогрева пола только рубашкой и буферной емкостью требуется постоянный подогрев зимой. В противном случае система попросту замерзнет. Плюс к этому добавляются расходы на закупку дров или газа.

Итак, если подвести итог, то каждая из описанных в этой статье систем актуальна и имеет право на жизнь. Так, организация обогрева от печи, электричества или газового котла вполне реальна. Очень важно соблюдать правила монтажных работ. В таком случае напольный обогрев прослужит не один год в полной исправности. Нам будет интересно узнать, как вы обустроили теплые полы в бане. Если вы знаете, как правильно провести те или иные работы, то пишите комментарии в конце этой статьи. Возможно, вы поможете другим мастерам выполнить монтаж теплого пола своими руками, без привлечения квалифицированных специалистов.

Видео

Ниже приводится видео, из которого вы сможете узнать особенности изготовления теплого пола в бане на основе инфракрасного обогрева:
