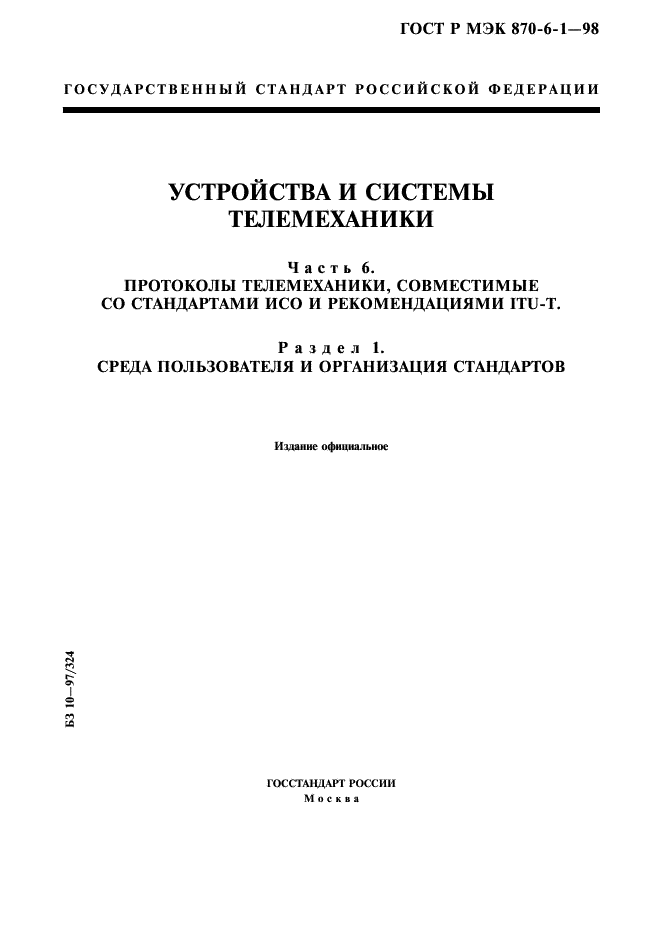

ГОСТ Р МЭК 870-6-1-98 ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТРОЙСТВА И СИСТЕМЫ ТЕЛЕМЕХАНИКИ
Часть 6.
ПРОТОКОЛЫ ТЕЛЕМЕХАНИКИ, СОВМЕСТИМЫЕ СО СТАНДАРТАМИ ИСО И РЕКОМЕНДАЦИЯМИ ITU-T.
Раздел 1.
СРЕДА ПОЛЬЗОВАТЕЛЯ И ОРГАНИЗАЦИЯ СТАНДАРТОВ
Издание официальное
БЗ 10-97/324
ГОССТАНДАРТ РОССИИ Москва
ГОСТ Р МЭК 870-6-1-98

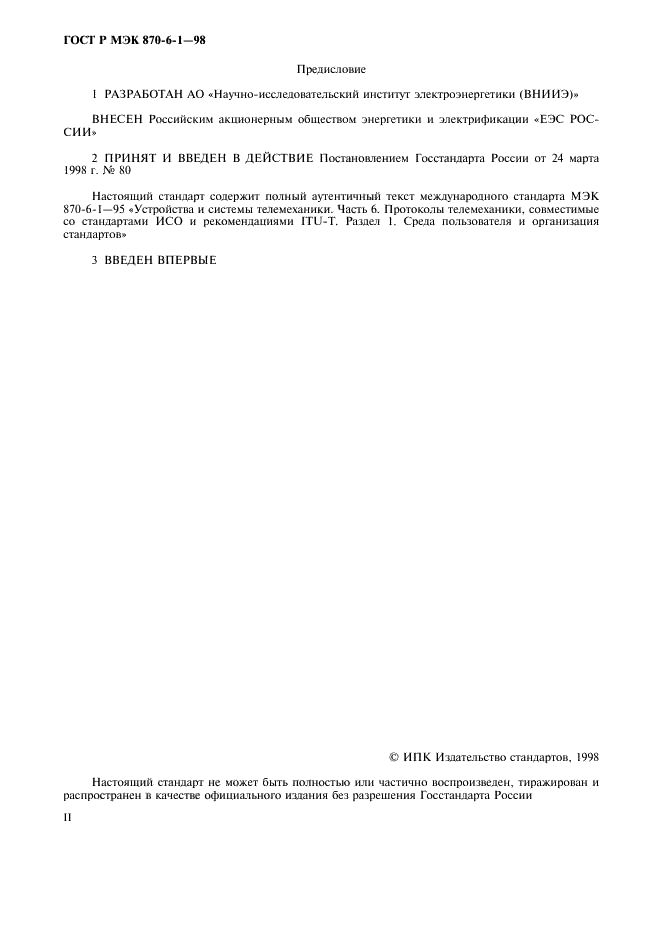

Предисловие
1 РАЗРАБОТАН АО «Научно-исследовательский институт электроэнергетики (ВНИИЭ)»
ВНЕСЕН Российским акционерным обществом энергетики и электрификации *ЕЭС РОССИИ.
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 24 марта I99H г. № КО
Настоящий стандарт содержит полный аутентичный текст международного стандарта МЭК 870-6-1—95 «Устройства и системы телемеханики. Часть 6. Протоколы телемеханики, совместимые со стандартами ИСО и рекомендациями 1TU-T. Раздел 1. Среда пользователя и организация стандартов»
3 ВВЕДЕН ВПЕРВЫЕ
© ИНК Издательство стандартов. 1998
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России
II
ГОСТ Р МЭК 870-6-1-98

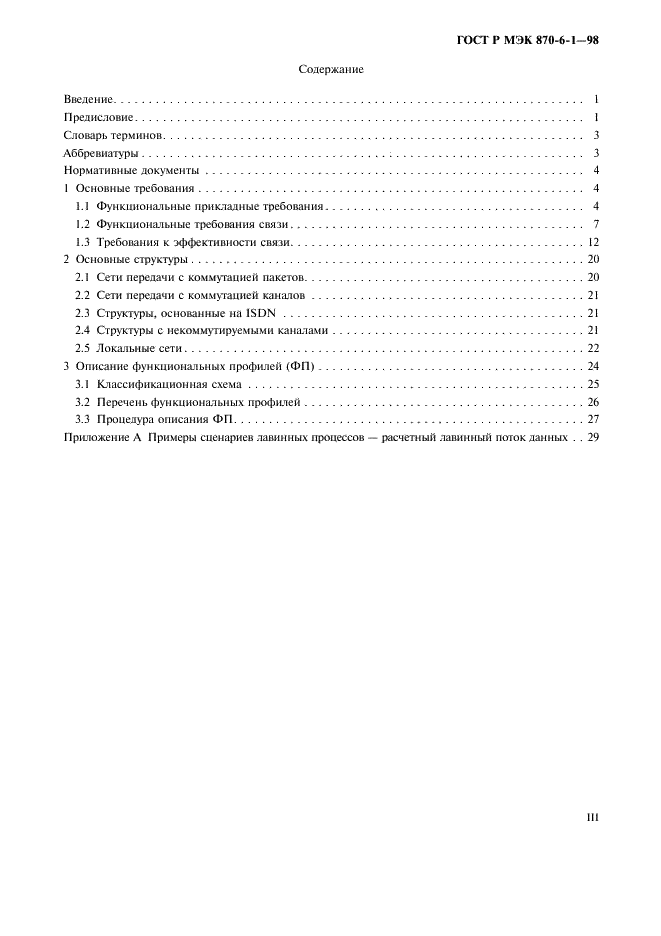

Содержание
Введение…………………………………………………………. 1
Предисловие………………………………………………………. 1
Словарь терминов…………………………………………………… 3
Аббревиатуры……………………………..:……………………… 3
Нормативные документы……………………………………………… 4
1 Основные требования………………………………………………. 4
1.1 Функциональные прикладные требования………………………………. 4
1.2 Функциональные требования связи…………………………………… 7
1.3 Требования к эффективности связи……………………………………12
2 Основные структуры………………………………………………..20
2.1 Сети передачи с коммутацией пакетов………………………………….20
2.2 Сети передачи с коммутацией каналов…………………………………21
2.3 Структуры, основанные на ISDN…………………………………….21
2.4 Структуры с некоммутируемыми каналами………………………………21

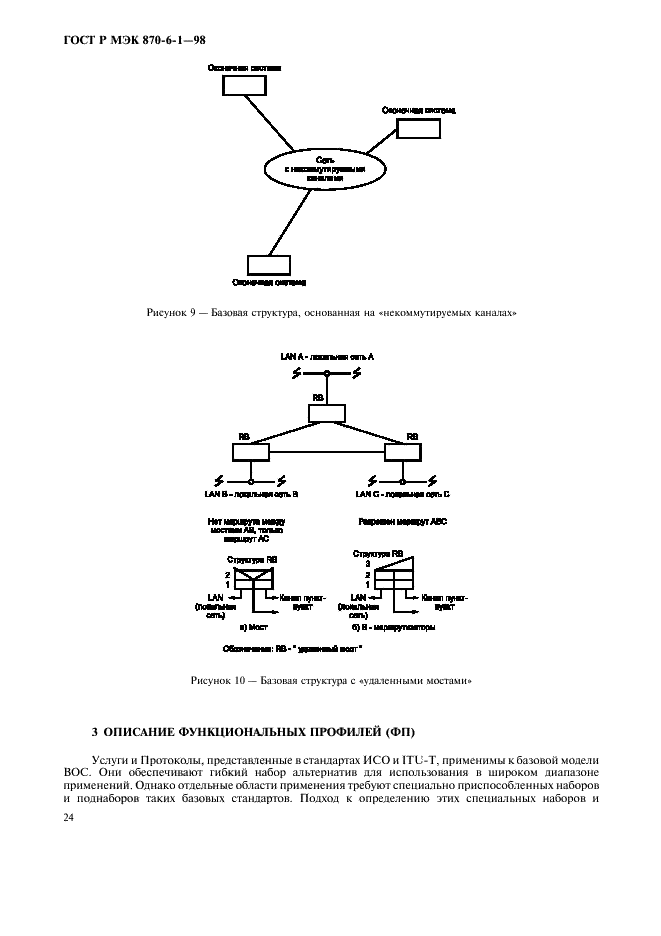

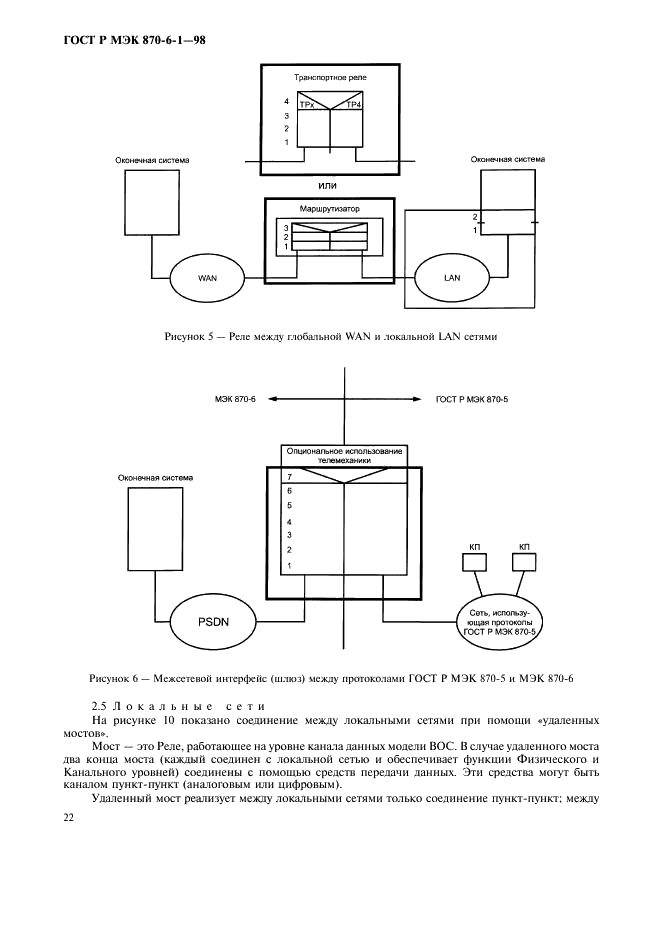

2.5 Локальные сети…………………………………………………22
3 Описание функциональных профилей (ФГ1)………………………………..24
3.1 Классификационная схема…………………………………………25

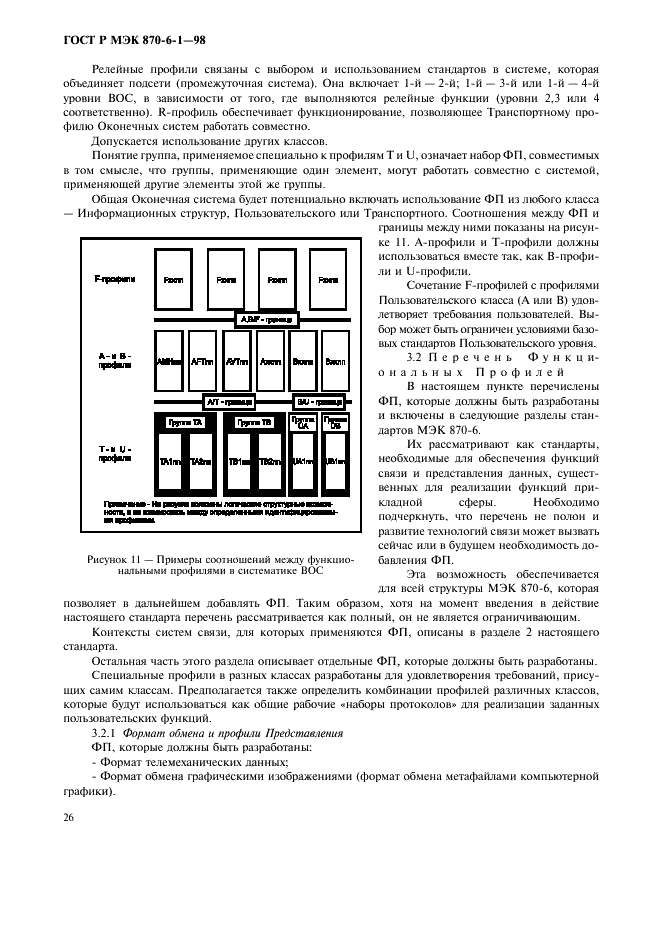

3.2 Перечень функциональных профилей………………………………….26
3.3 Процедура описания ФГ1…………………………………………..27

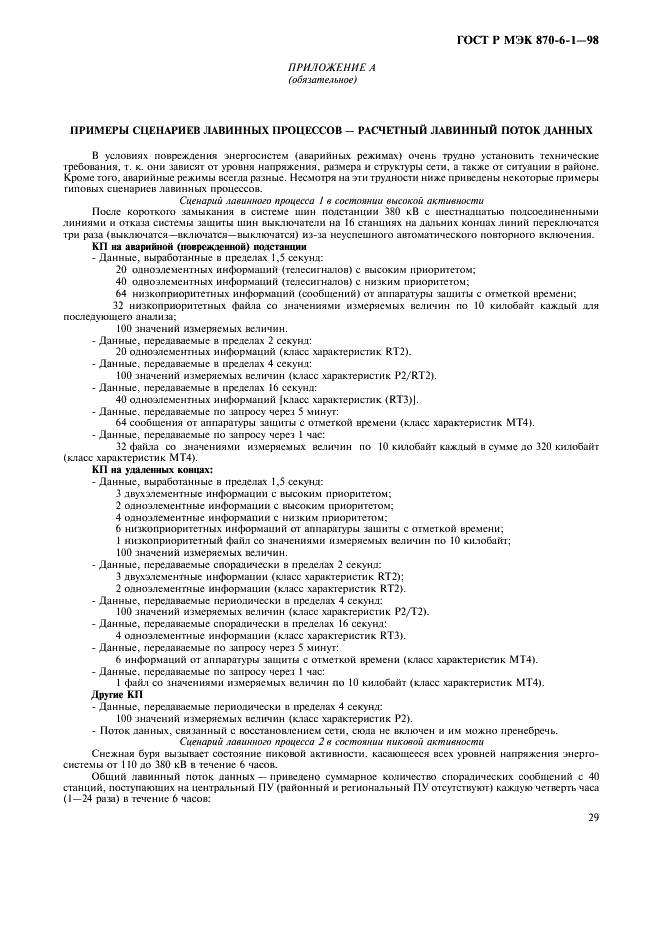

Приложение Л Примеры сценариев лавинных процессов — расчетный лавинный поток данных . . 29
III
ГОСТ Р МЭК 870-6-1-98

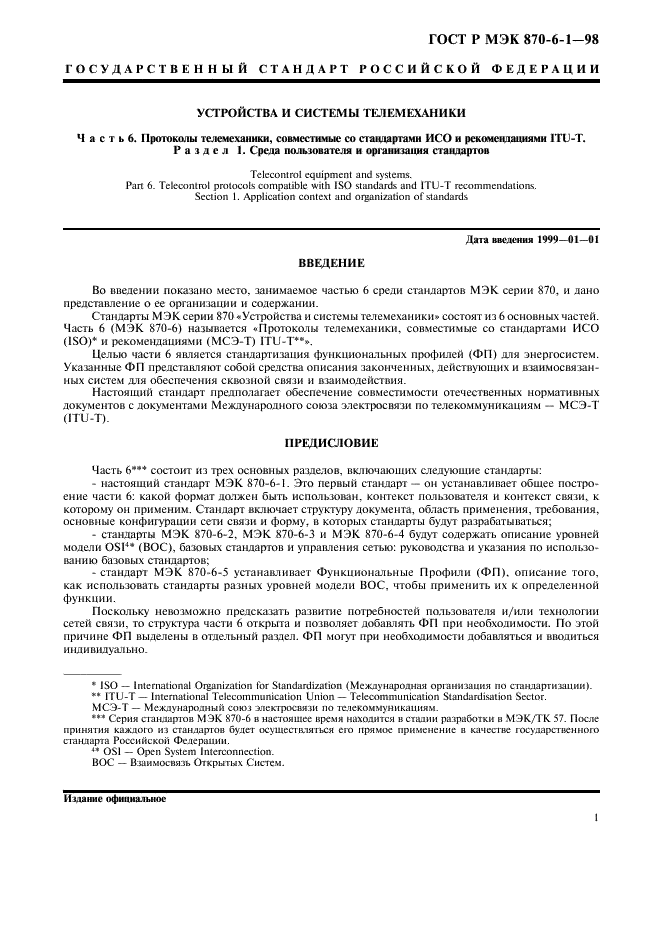

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИ ЙСКОЙ Ф Е Д Е РАЦИ И
УСТРОЙСТВА И СИСТЕМЫ ТЕЛЕМЕХАНИКИ
Ч а с т ь 6. Протоколы телемеханики, совместимые со стандартами ИСО и рекомендациями ITU-T. Раздел 1. Среда пользователя и организация стандартов
Telecontrol equipment and systems.
Part 6. Telecontrol protocols compatible with ISO standards and ITU-T recommendations.
Section 1. Application context and organization of standards
Дата введения 1999—01—01
ВВЕДЕНИЕ
Во введении показано место, занимаемое частью 6 среди стандартов МЭК серии 870, и дано представление о ее организации и содержании.
Стандарты МЭК серии 870 «Устройства и системы телемеханики» состоят из 6 основных частей. Часть 6 (МЭК 870-6) называется «-Протоколы телемеханики, совместимые со стандартами ИСО (ISO)* и рекомендациями (МСЭ-Т) ITU-T***.
Целью части 6 является стандартизация функциональных профилей (ФП) для энергосистем. Указанные ФП представляют собой средства описания законченных, действующих и взаимосвязанных систем для обеспечения сквозной связи и взаимодействия.
Настоящий стандарт предполагает обеспечение совместимости отечественных нормативных документов с документами Международного союза электросвязи по телекоммуникациям — МСЭ-Т (ITU-T).
ПРЕДИСЛОВИЕ
Часть 6**4 состоит из трех основных разделов, включающих следующие стандарты:
— настоящий стандарт МЭК 870-6-1. Эго первый стандарт — он устанавливает общее построение части 6: какой формат должен быть использован, контекст пользователя и контекст связи, к которому он применим. Стандарт включает структуру документа, область применения, требования, основные конфигурации cent связи и форму, в которых стандарты будут разрабатываться;
— стандарты МЭК 870-6-2. МЭК 870-6-3 и МЭК 870-6-4 будут содержать описание уровней модели OSI4* (ВОС), базовых стандартов и управления сел,ю: руководства и указания по использованию базовых стандартов;
— стандарт МЭК 870-6-5 устанавливает Функциональные Профили (ФП). описание того, как использовать стандарты разных уровней модели ВОС. чтобы применить их к определенной функции.
Поскольку невозможно предсказать развитие потребностей пользователя и/или технологии сетей связи, то структура части 6 открыта и позволяет добавлять ФП при необходимости. По этой причине ФП выделены в отдельный раздел. Ф11 могут при необходимости добавляться и вводиться индивидуально.
* ISO — International Organization for Standardization (Международная организация no стандартизации). ** ITU-T — International Telecommunication Union — Telecommunication Standardisation Sector.
МСЭ-Т — Международный союз электросвязи no телекоммуникациям.
*» Серия стандартов МЭК 870-6 в настоящее время находится в стадии разработки в МЭК/ТК 57. После принятия каждою из стандартов будет осуществляться его прямое применение в качестве государственного стандарта Российской Федерации.
** OSI — Open System Interconnection.
ВОС — Взаимосвязь Открытых Систем.
И минис официальное
I
ГОСТ Р МЭК 870-6-1-98

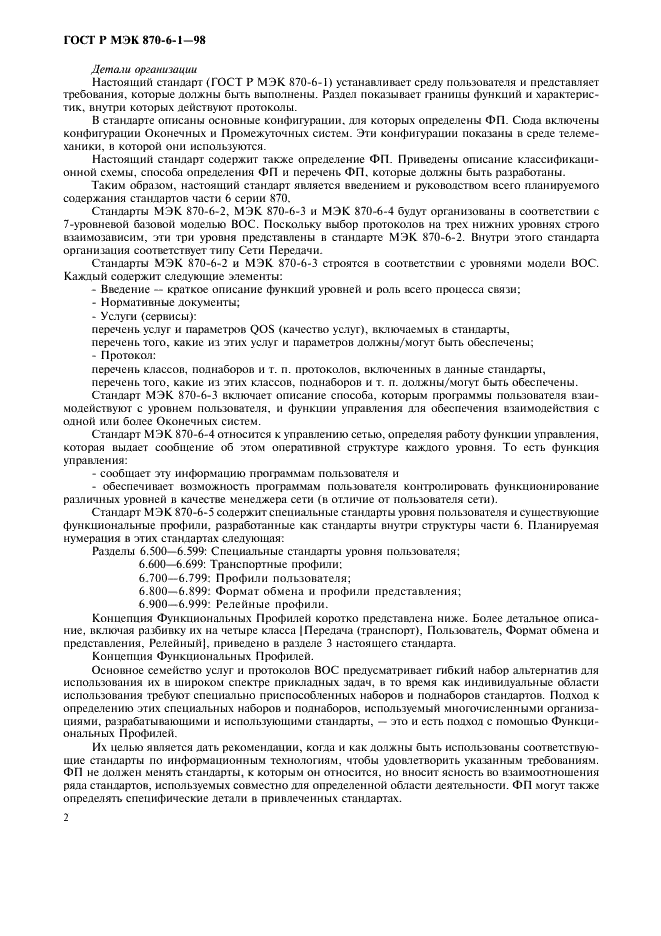

Детали организации
Настоящий стандарт (ГОСТ Р МЭК 870-6-1) устанавливает среду пользователя и представляет требования, которые должны быть выполнены. Рахчел показывает Гранины функций и характеристик. внутри которых действуют протоколы.
В стандарте описаны основные конфигурации, для которых определены ФП. Сюда включены конфигурации Оконечных и Промежуточных систем. Эти конфигурации показаны в среде телемеханики, в которой они используются.
Настоящий стандарт содержит также определение ФП. Приведены описание классификационной схемы, способа определения ФП и перечень ФП. которые должны быть разработаны.
Таким образом, настоящий стандарт является введением и руководством всего планируемого содержания стандартов части 6 серии 870.
Стандарты МЭК 870-6-2. МЭК 870-6-3 и МЭК 870-6-4 будут организованы в соответствии с 7-уровневой базовой моделью ВОС. Поскольку выбор протоколов на грех нижних уровнях строго взаимозависим, эти три уровня представлены в стандарте МЭК 870-6-2. Внутри этого стандарта организация соответствует типу Сети Передачи.
Стандарты МЭК 870-6-2 и МЭК 870-6-3 строятся в соответствии с уровнями модели ВОС. Каждый содержит следующие элементы:
— Введение — краткое описание функций уровней и роль всего процесса связи;
— Нормативные документы;
— Услуги (сервисы):
перечень услуг и параметров QOS (качество услуг), включаемых в стандарты,
перечень того, какие из этих услуг и параметров должны/могут быть обеспечены;
— Протокол:
перечень классов, поднаборов и т. п. протоколов, включенных в данные стандарты,
перечень того, какие из этих классов, поднаборов и т. п. должны/могут быть обеспечены.
Стандарт МЭК 870-6-3 включает описание способа, которым программы пользователя взаимодействуют с уровнем пользователя, и функции управления для обеспечения взаимодействия с одной или более Оконечных систем.
Стандарт МЭК 870-6-4 относится к управлению сетью, определяя работу функции управления, которая выдает сообщение об этом оперативной структуре каждого уровня. То есть функция управления:
— сообщает эту информацию программам пользователя и
— обеспечивает возможность программам пользователя контролировать функционирование различных уровней в качестве менеджера сети (в отличие от пользователя сети).
Стандарт МЭК 870-6-5 содержит специальные стандарты уровня пользователя и существующие функциональные профили, разработанные как стандарты внутри структуры части 6. Планируемая нумерация в этих стандартах следующая:
Разделы 6.500—6.599: Специальные стандарты уровня пользователя:
6.600—6.699: Транспортные профили;
6.700—6.799: Профили пользователя;
6.800—6.899: Формат обмена и профили представления:
6.900—6.999: Релейные профили.
Концепция Функциональных Профилей коротко представлена ниже. Более детальное описание. включая разбивку их на четыре класса | Передача (транспорт). Пользователь, Формат обмена и представления. Релейный|, приведено в разделе 3 настоящего стандарта.
Концепция Функциональных Профилей.
Основное семейство услуг и протоколов ВОС предусматривает гибкий набор альтернатив для использования их в широком спектре прикладных задач, в то время как индивидуальные области использования требуют специально приспособленных наборов и поднаборов стандартов. Подход к определению этих специальных наборов и поднаборов, используемый многочисленными организациями. разрабатывающими и использующими стандарты, — это и есть подход с помощью Функциональных Профилей.
Их целью является дать рекомендации, когда и как должны быть использованы соответствующие стандарты по информационным технологиям, чтобы удовлетворить указанным требованиям. ФП не должен менять стандарты, к которым он относится, но вносит ясность во взаимоотношения ряда стандартов, используемых совместно для определенной области деятельности. ФП могут также определять специфические детали в привлеченных стандартах.
2
ГОСТ I» МЭК 870-6-1-98
Кроме того, ФИ разделяют всю работу на части, каждая из которых в отдельности функционально закончена, готова для испытаний и использования. Это дает возможность скорейшим образом сделать выбор из отдельных стандартов.
При этом упрощается определение и применение процедур испытаний на совместимость.
Получающиеся в результате стандарты могут затем постепенно включаться в общую систему связи для нужд телемеханики, автоматики и управления электрическими сетями.

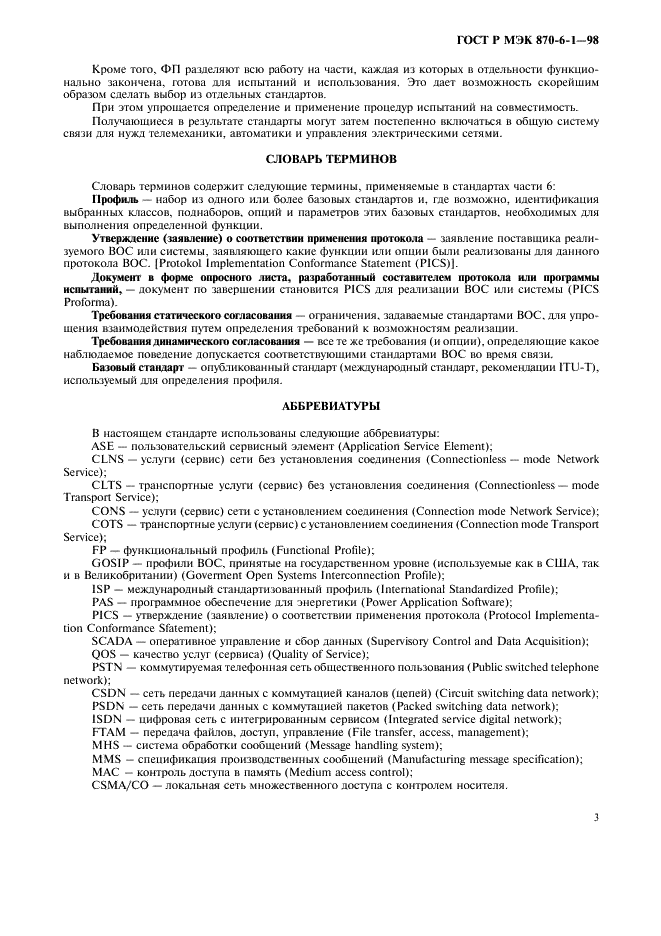

СЛОВАРЬ ТЕРМИНОВ
Словарь терминов содержит следующие термины, применяемые в стандартах части 6:
Профиль — набор из одного или более базовых стандартов и. где возможно, идентификация выбранных классов, поднаборов. опций и параметров этих базовых стандартов, необходимых для выполнения определенной функции.
Утверждение (заявление) о соответствии применения протокола — заявление поставщика реализуемого ВОС или системы, заявляющего какие функции или опции были реализованы для данного протокола ВОС. |Protokol implementation Conformance Statement (PICS)].
Документ в форме опросною листа, разработанный составителем протокола или программы испытаний, — документ по завершении становится PICS для реализации ВОС или системы (PICS Proforma).
Требования статического согласования — ограничения, задаваемые стандартами ВОС. для упрощения взаимодействия путем определения требований к возможностям реализации.
Требования динамического согласования — все те же требования (и опции), определяющие какое наблюдаемое поведение допускается соответствующими стандартами ВОС во время связи.
Базовый стандарт — опубликованный стандарт (международный стандарт, рекомендации ITU-T), используемый для определения профиля.
АББРЕВИАТУРЫ
В настоящем стандарте использованы следующие аббревиатуры:
ASE — пользовательский сервисный элемент (Application Service Element);
CLNS — услуги (сервис) сети без установления соединения (Connectionless — mode Network Service);
CLTS — транспортные услуги (сервис) без установления соединения (Connectionless — mode Transport Service);
CONS — услуги (сервис) сети с установлением соединения (Connection mode Network Service);
COTS — транспортные услуги (сервис) с установлением соединения (Connection mode Transport Service);
FP — функциональный профиль (Functional Profile);
GOS1P — профили ВОС, принятые на государственном уровне (используемые как в США. так и в Великобритании) (Goverment Open Systems Interconnection Profile);
ISP — международный стандартизованный профиль (International Standardized Profile);
PAS — программное обеспечение для энергетики (Power Application Software);
PICS — утверждение (заявление) о соответствии применения протокола (Protocol Implementation Conformance Sfatement);
SCADA — оперативное управление и сбор данных (Supervisory Control and Data Acquisition);
QOS — качество услуг (сервиса) (Quality of Service);
PSTN — коммутируемая телефонная сеть общественного пользования (Public switched telephone network);
CSDN — сеть передачи данных с коммутацией каналов (цепей) (Circuit switching data network);
PSDN — сеть передачи данных с коммутацией пакетов (Packed switching data network);
ISDN — цифровая сеть с интегрированным сервисом (Integrated service digital network);
РТАМ — передача файлов, доступ, управление (File transfer, access, management);
MHS — система обработки сообщений (Message handling system);
MN1S — спецификация производственных сообщений (Manufacturing message specification);
MAC — контроль доступа в память (Medium access control);
CSMA/CO — локальная сеть множественного доступа с контролем носителя.
3

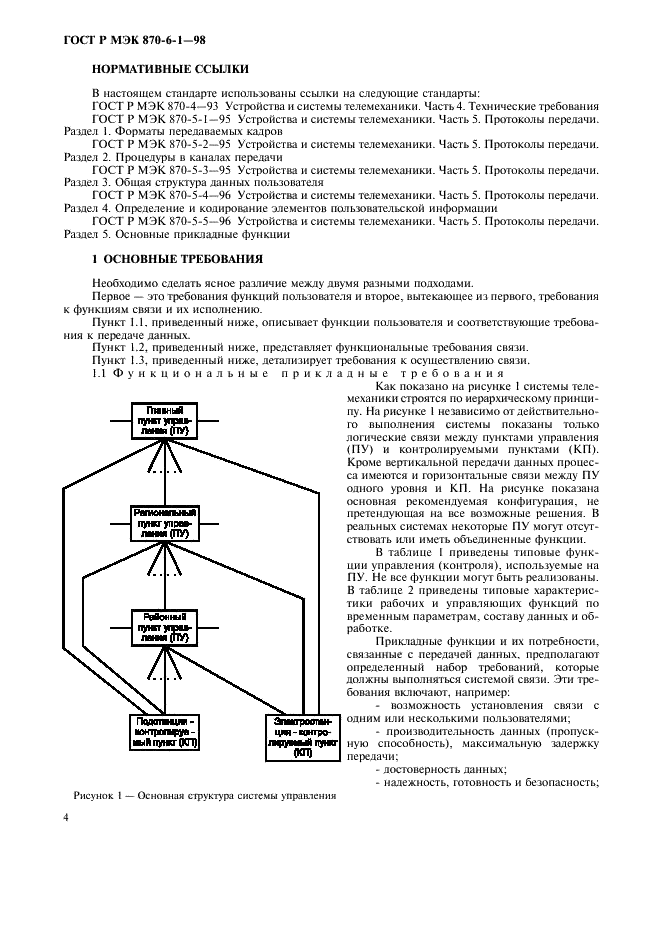

ГОСТ Р МЭК 870-6-1-98
НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р МЭК 870-4-93 Устройства и системы телемеханики. Часть 4. Технические требования ГОСТ Р МЭК 870-5-1-95 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 1. Форматы передаваемых кадров
ГОСТ Р МЭК 870-5-2-95 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 2. Процедуры в каналах передачи
ГОСТ Р МЭК 870-5-3-95 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 3. Общая структура данных пользователя
ГОСТ Р МЭК 870-5-4-96 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 4. Определение и кодирование элементов пользовательской информации
ГОСТ Р МЭК 870-5-5—% Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 5. Основные прикладные функции
I ОСНОВНЫЕ ТРЕБОВАНИЯ
Необходимо сделать ясное различие между двумя разными подходами.
Первое — это требования функций пользователя и второе, вытекающее из первого, требования к функциям связи и их исполнению.
Пункт 1.1. приведенный ниже, описывает функции пользователя и соответствующие требования к передаче данных.
Пункт 1.2, приведенный ниже, представляет функциональные требования связи.
Пункт 1.3, приведенный ниже, детализирует требования к осуществлению связи.
1.1 Функциональные прикладные требования
Как показано на рисунке 1 системы телемеханики строятся по иерархическому принципу. На рисунке I независимо от действительного выполнения системы показаны только логические связи между пунктами управления (ПУ) и контролируемыми пунктами (КП). Кроме вертикальной передачи данных процесса имеются и горизонтальные связи между ПУ одного уровня и КГ1. На рисунке показана основная рекомендуемая конфигурация, не претендующая на все возможные решения. В реальных системах некоторые ПУ могут отсутствовать или иметь объединенные функции.
|
|
Рисунок 1 — Основная структура системы управлении |
В таблице 1 приведены типовые функции управления (контроля), используемые на ПУ. Не все функции могут быть реализованы. В таблице 2 приведены типовые характеристики рабочих и управляющих функций по временным параметрам, составу данных и обработке.
Прикладные функции и их потребности, связанные с передачей данных, предполагают определенный набор требований, которые должны выполняться системой связи. Эти требования включают, например:
— возможность установления связи с одним или несколькими пользователями;
— производительность данных (пропускную способность), максимальную задержку передачи;
— достоверность данных;
— надежность, готовность и безопасность;
4
ГОСТ Р МЭК 870-6-1-98
|

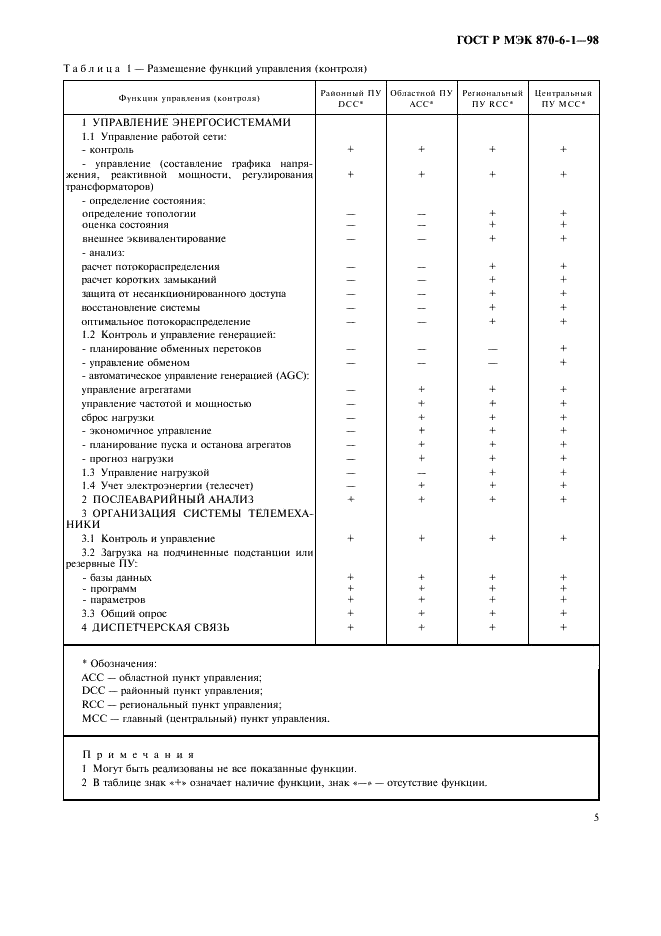

Таблица 1 — Размещение функций управлении (контроля) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5
ГОСТ Р МЭК 870-6-1-98

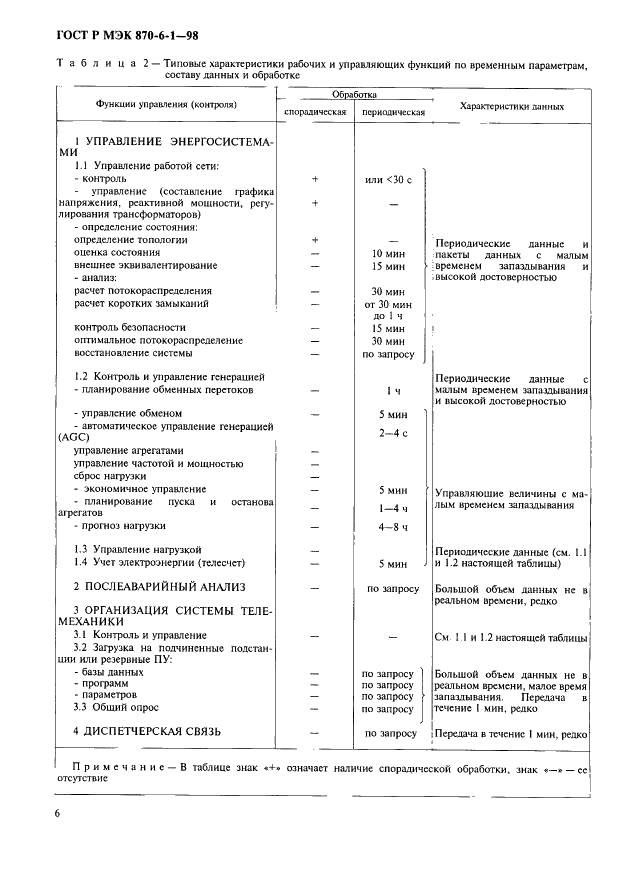

Таблица 2 — Типовые характеристики рабочих и управляющих функций по временным параметрам, составу данных и обработке
Обработки
Характеристики данных
спорадическая
периодическая
Функции управления (контроля)
|
1 УПРАВЛЕНИЕ ЭНЕРГОСИСТЕМАМИ 1.1 Управление работой сети: или <30 с 10 мин 15 мин 30 мин от 30 мин до 1 ч 15 мин 30 мин по запросу I ч 5 мин 2-4 с 5 мин 1-4 ч 4-8 ч 5 мин по запросу по запросу по запросу по запросу по запросу — контроль — управление (составление графика напряжения, реактивной мощности, регулирования трансформаторов) — определение состояния: определение топологии оценка состояния внешнее эквивален7ирование — анализ: расчет потокораспределения расчет коротких замыканий кон-фол ь безопасности оптимальное лотокораспределение восстановление системы 1.2 Контроль и управление генерацией — планирование обменных перетоков — управление обменом — автоматическое управление генерацией (AGC) управление агрегатами управление частотой и мощностью сброс нагрузки — экономичное управление — планирование пуска и останова агрегатов — прогноз нагрузки 1.3 Управление нагрузкой 1.4 Учет электроэнергии (телесчет) 2 ПОСЛЕАВЛРИЙНЫЙ АНАЛИЗ 3 ОРГАНИЗАЦИЯ СИСТЕМЫ ТЕЛЕМЕХАНИКИ 3.1 Контроль и управление 3.2 Загрузка на подчиненные подстанции или реэерииые ПУ: — базы данных — программ — параметров 3.3 Общий опрос 4 ДИСПЕТЧЕРСКАЯ СВЯЗЬ по запросу г Передача в течение I мин. редко |
Периодические данные и пакеты данныч с малым временем запаздывания и высокой достоверностью Периодические данные с малым временем запаздывания и высокой достоверностью Управляющие величины с малым временем запаздывания Периодические данные (см. 1.1 и 1.2 настоящей таблицы) Большой объем данных не в реальном времени, редко См 1 I и 1.2 настоящей таблицы Большой объем данных не в реальном времени, малое время запаздывания. Передача в течение 1 мин, редко |
Примечание — В таблице знак «+• означает наличие спорадической обработки, знак «—• — ее отсутствие
6

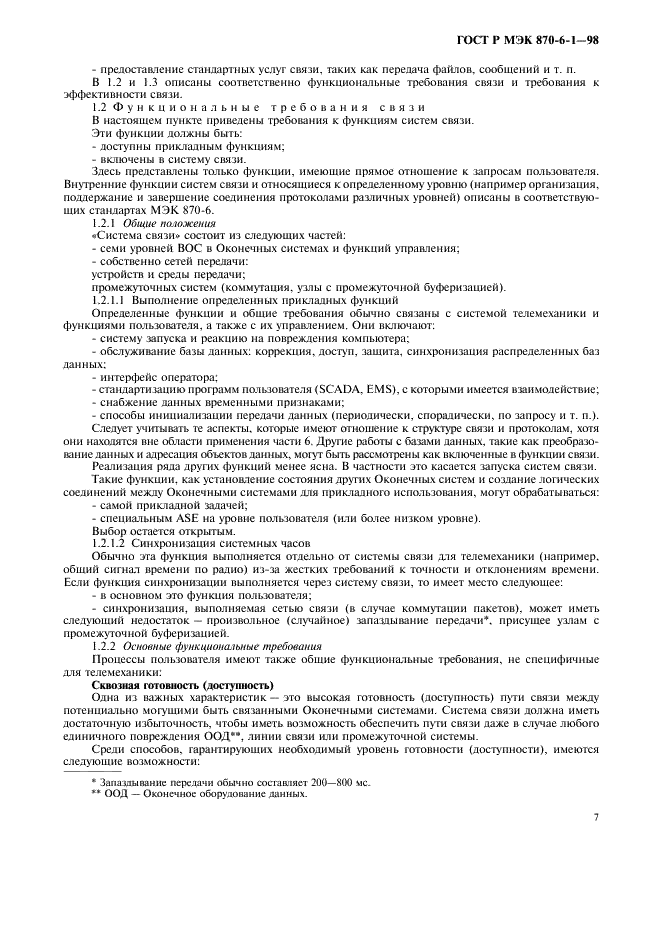

ГОСТ I» МЭК 870-6-1-98
— предоставление стандартных услуг связи, таких как передача файлов, сообщений и т. п.
В 1.2 и 1.3 описаны соответственно функциональные требования связи и требования к эффективности связи.
1.2 Функциональные требования связи
В настоящем пункте приведены требования к функциях» систем связи.
ГЗти функции должны быть:
— доступны прикладным функциям;
— включены в систему связи.
Здесь представлены только функции, имеющие прямое отношение к запросам пользователя. Внутренние функции систем связи и относящиеся к определенному уровню (например организация, поддержание и завершение соединения протоколами различных уровней) описаны в соответствующих стандартах МЭК 870-6.
1.2.1 Общие положения
«Система связи1 состоит из следующих частей:
— семи уровней ВОС в Оконечных системах и функций управления;
— собственно сетей передачи:
устройств и среды передачи;
промежуточных систем (коммутация, умы с промежуточной буферизацией).
1.2.1.1 Выполнение определенных прикладных функций
Определенные функции и обшие требования обычно связаны с системой телемеханики и функциями пользователя, а также с их управлением. Они включают:
— систему запуска и реакцию на повреждения компьютера;
— обслуживание базы данных: коррекция, доступ, защита, синхронизация распределенных баз данных:
— интерфейс оператора:
— стандартизацию программ пользователя (SCADA, EMS), с которыми имеется взаимодействие;
— снабжение данных временными признаками;
— способы инициализации передачи данных (периодически, спорадически, по запросу и т. п.).
Следует учитывать те аспекты, которые имеют отношение к структуре связи и протоколам, хотя
они находятся вне области применения части 6. Другие работы с базами данных, такие как преобразование лаиных и адресация объектов данных, могут быть рассмотрены как включенные в функции связи.
Реализация ряда других функций менее ясна. В частности это касается запуска систем связи.
Такие функции, как установление состояния других Оконечных систем и создание логических соединений между Оконечными системами для прикладного использования, могут обрабатываться:
— самой прикладной задачей;
— специальным ASE на уровне пользователя (или более низком уровне).
Выбор остается открытым.
1.2.1.2 Синхронизация системных часов
Обычно эта функция выполняется отдельно от системы связи для телемеханики (например, общий сигнал времени по радио) из-за жестких требований к точности и отклонениям времени. Если функция синхронизации выполняется через систему связи, то имеет место следующее:
— в основном это функция пользователя;
— синхронизация, выполняемая сетью связи (в случае коммутации пакетов), может иметь следующий недостаток — произвольное (случайное) запаздывание передачи4, присущее узлам с промежуточной буферизацией.
1.2.2 Основные функционшьные требования
Процессы пользователя имеют также общие функциональные требования, не специфичные для телемеханики:
Сквозная готовность (доступность)
Одна из важных характеристик — это высокая готовность (доступность) пути связи между потенциально могущими быть связанными Оконечными системами. Система связи должна иметь достаточную избыточность, чтобы иметь возможность обеспечить нуги связи даже в случае любого единичного повреждения ООД», линии связи или промежуточной системы.
Среди способов, гарантирующих необходимый уровень готовности (доступности), имеются следующие возможности:
7
1
Запаздывание передачи обычно составляет 200—800 ыс.
” ООД — Оконечное оборудование данных.
ГОСТ Р МЭК 870-6-1-98

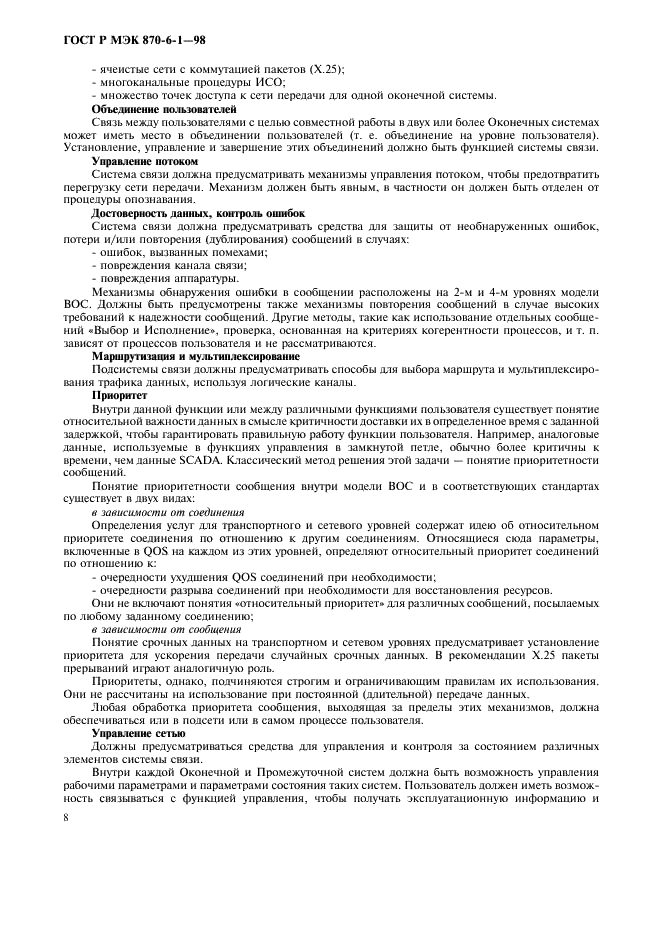

— ячеистые сети с коммутацией пакетов (Х.25);
— многоканальные процедуры ИСО;
— множество точек доступа к сети передачи для одной оконечной системы.
Объединение пользователей
Связь между пользователями с целью совместной работы в двух или более Оконечных системах может иметь место в объединении пользователей (т. е. объединение на уровне пользователя). Установление, управление и завершение этих объединений должно быть функцией системы связи.
Управление потоком
Система связи должна предусматривать механизмы управления потоком, чтобы предотвратить перегрузку сети передачи. Механизм должен быть явным, в частности он должен быть отделен от процедуры опознавания.
Достоверное 1ъ данных, контроль ошибок
Система связи должна предусматривать средства для зашиты от необнаруженных ошибок, потерн и/или повторения (дублирования) сообщений в случаях:
— ошибок, вызванных помехами;
— повреждения канала связи;
— повреждения аппаратуры.
Механизмы обнаружения ошибки в сообщении расположены па 2-м и 4-м уровнях модели ВОС. Должны быть предусмотрены также механизмы повторения сообщений в случае высоких требований к надежности сообщений. Другие методы, такие как использование отдельных сообщений «Выбор и Исполнение*, проверка, основанная на критериях когерентности процессов, и т. п. зависят от процессов пользователя и не рассматриваются.
Маршрутизация и мультиплексирование
Подсистемы связи должны предусматривать способы для выбора маршрута и мультиплексирования трафика данных, используя логические каналы.
Приоритет
Внутри данной функции или между различными функциями пользователя существует понятие относительной важности данных в смысле критичности доставки их в определенное время с заданной задержкой, чтобы гарантировать правильную работу функции пользователя. Например, аналоговые данные, используемые в функциях управления в замкнутой петле, обычно более критичны к времени, чем данные SCADA. Классический метод решения этой задачи — понятие приоритетности сообщений.
Понятие приоритетности сообщения внутри модели ВОС и в соответствующих стандартах существует в двух видах;
в зависимости от соединения
Определения услуг для транспортного и сетевого уровней содержат идею об относительном приоритете соединения по отношению к другим соединениям. Относящиеся сюда параметры, включенные в QOS на каждом из этих уровней, определяют относительный приоритет соединений по отношению к:
— очередности ухудшения QOS соединений при необходимости;
— очередности разрыва соединений при необходимости для восстановления ресурсов.
Они не включают понятия «относительный приоритет* для различных сообщений, посылаемых по любому заданному соединению;
в зависимости от сообщения
Понятие срочных данных на транспортном и сетевом уровнях предусматривает установление приоритета для ускорения передачи случайных срочных данных. В рекомендации Х.25 пакеты прерываний играют аналогичную роль.
Приоритеты, однако, подчиняются строгим и ограничивающим правилам их использования. Они не рассчитаны на использование при постоянной (длительной) передаче данных.
Любая обработка приоритета сообщения, выходящая за пределы этих механизмов, должна обеспечиваться или в подсети или в самом процессе пользователя.
Управление сетью
Должны предусматриваться средства для управления и контроля за состоянием различных элементов системы связи.
Внутри каждой Оконечной и Промежуточной систем должна быть возможность управления рабочими параметрами и параметрами состояния таких систем. Пользователь должен иметь возможность связываться с функцией управления, чтобы получать эксплуатационную информацию и
8
ГОСТ I» МЭК 870-6-1-98

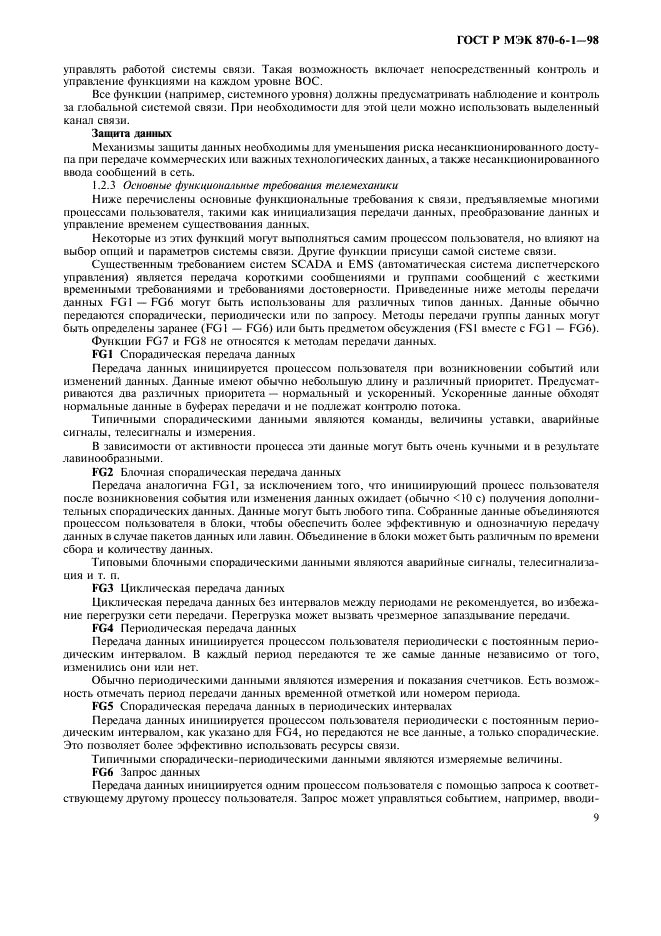

управлять работой системы связи. Такая возможность включает непосредственный контроль и управление функциями на каждом уровне ВОС.
Все функции (например, системного уровня) должны предусматривать наблюдение и контроль за глобальной системой связи. При необходимости для этой цели можно использовать выделенный канал связи.
Защита данных
Механизмы защиты данных необходимы для уменьшения риска несанкционированного доступа при передаче коммерческих или важных технологических данных, а также несанкционированного ввода сообщений в сеть.
1.2.3 Основные функциональные требования телемеханики
Ниже перечислены основные функциональные требования к связи, предъяапяемые многими процессами пользователя, такими как инициализация передачи данных, преобразование данных и управление временем существования данных.
Некоторые из этих функций могут выполняться самим процессом пользователя, но влияют на выбор опций и параметров системы связи. Другие функции присущи самой системе связи.
Существенным требованием систем SCADA и EMS (автоматическая система диспетчерского управления) является передача короткими сообщениями и группами сообщений с жесткими временными требованиями и требованиями достоверности. Приведенные ниже методы передачи данных FG1 — FG6 могут быть использованы для различных типов данных. Данные обычно передаются спорадически, периодически или по запросу. Методы передачи группы данных могут быть определены заранее (FGI — FG6) или быть предметом обсуждения (FSI вместе с FGI — FG6).
Функции FG7 и FG8 не относятся к методам передачи данных.
FG1 Спорадическая передача данных
Передача данных инициируется процессом пользователя при возникновении событий или изменений данных. Данные имеют обычно небольшую длину и различный приоритет. Предусматриваются два различных приоритета — нормальный и ускоренный. Ускоренные данные обходят нормальные данные в буферах передачи и не подлежат контролю потока.
Типичными спорадическими данными являются команды, величины уставки, аварийные сигналы, телесигналы и измерения.
В зависимости от активности процесса эти данные могут быть очень кучными и в результате лавинообразными.
FG2 Блочная спорадическая передача данных
Передача аналогична FG1, за исключением того, что инициирующий процесс пользователя после возникновения события или изменения данных ожидает (обычно <10 с) получения дополнительных споради
