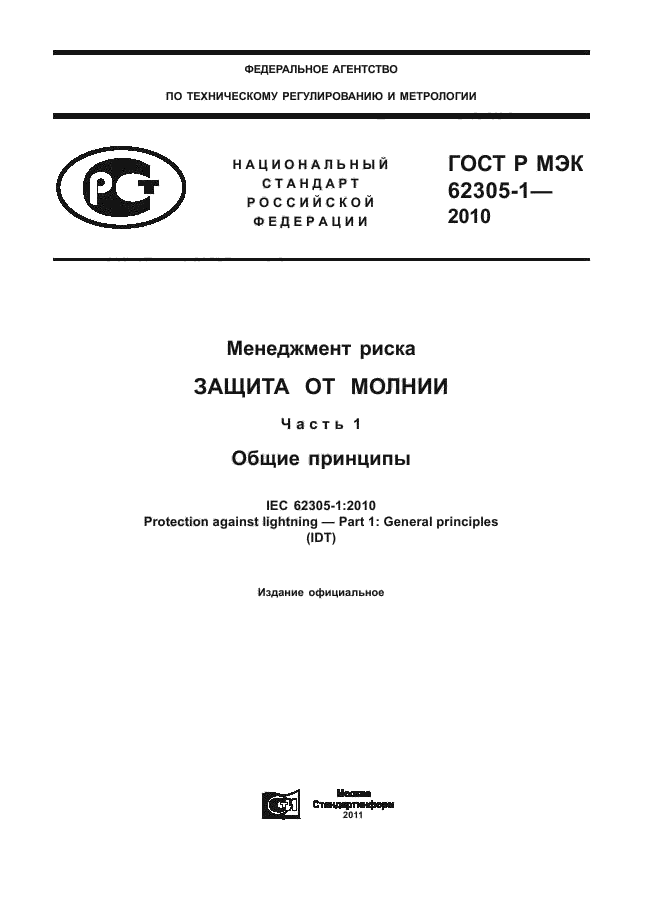

ФЕДЕРАЛЬНОЕ АГЕНТСТВО |
||
|
|
НАЦИОНАЛЬНЫЙ |
ГОСТ Р МЭК |
Менеджмент риска
ЗАЩИТА ОТ МОЛНИИ
Часть 1
Общие принципы
IEC 62305-1:2010
Protection against lightning — Part 1: General principles
(IDT)
|
|
Москва |

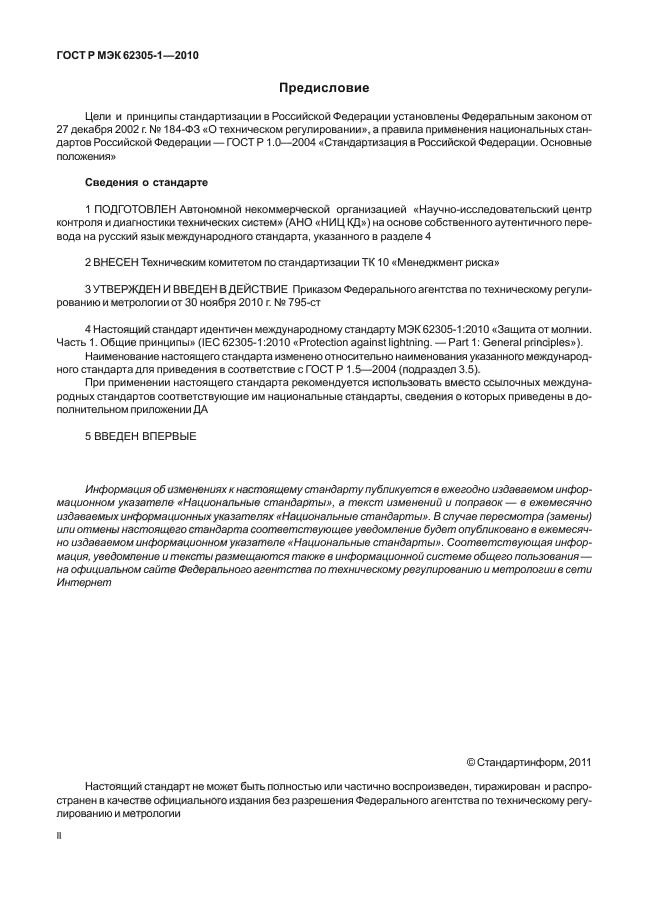

Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1. ПОДГОТОВЛЕН Автономной некоммерческой организацией «Научно-исследовательский центр контроля и диагностики технических систем» (АНО «НИЦ КД») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в разделе 4
2. ВНЕСЕН Техническим комитетом по стандартизации ТК 10 «Менеджмент риска»
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2010 г. № 795-ст
4. Настоящий стандарт идентичен международному стандарту МЭК 62305-1:2010 «Защита от молнии. Часть 1. Общие принципы» (IEC 62305-1:2010 «Protection against lightning. — Part 1: General principles»).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).

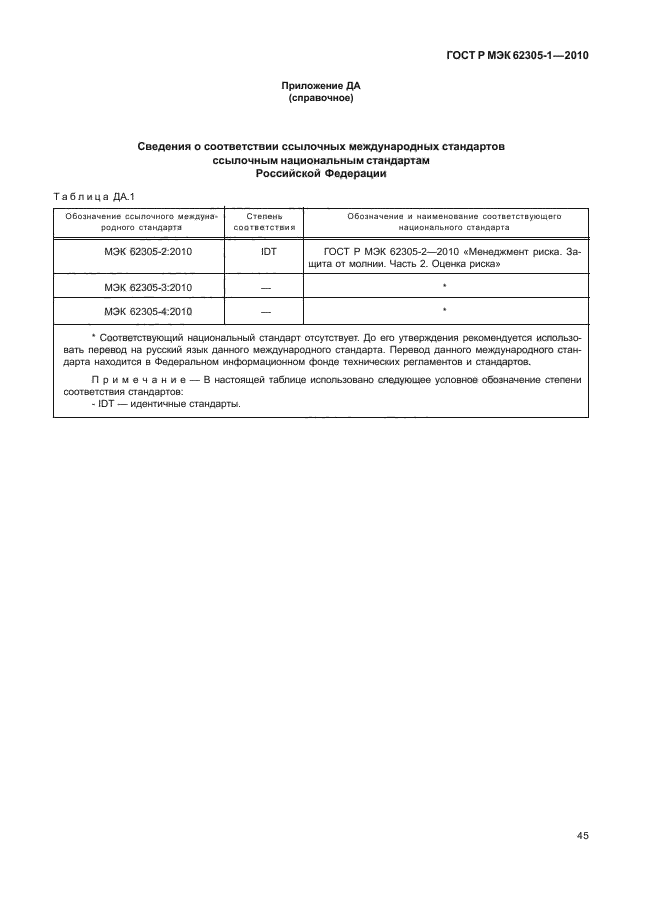

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5. ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

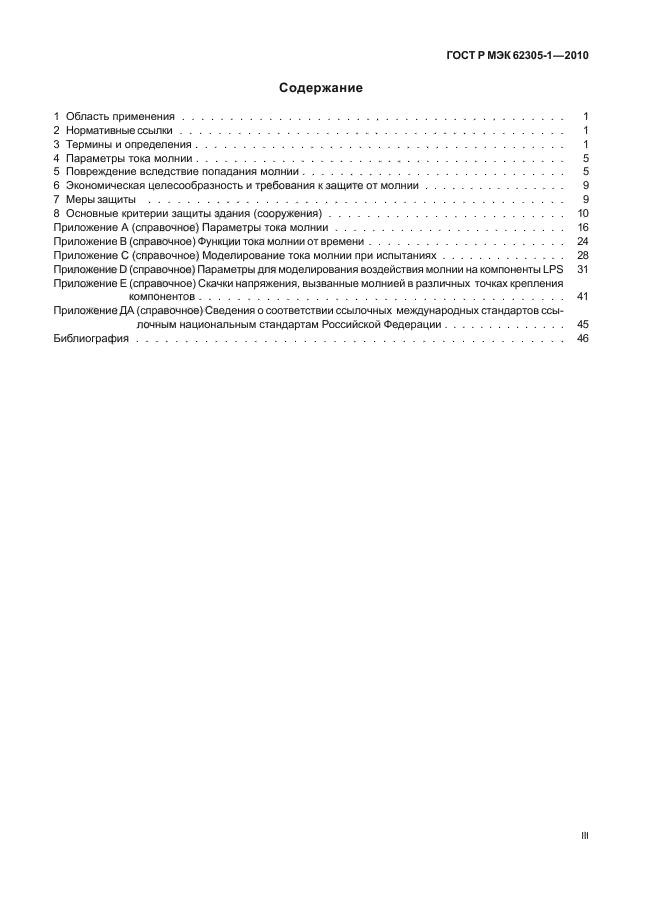

СОДЕРЖАНИЕ
|
1. Область применения. 4 2. Нормативные ссылки. 4 3. Термины и определения. 4 4. Параметры тока молнии. 8 5. Повреждение вследствие попадания молнии. 8 6. Экономическая целесообразность и требования к защите от молнии. 12 7. Меры защиты.. 13 8. Основные критерии защиты здания (сооружения) 14 Приложение А (справочное) Параметры тока молнии. 20 Приложение В (справочное) Функции тока молнии от времени. 27 Приложение С (справочное) Моделирование тока молнии при испытаниях. 31 Приложение D (справочное) Параметры для моделирования воздействия молнии на компоненты LPS. 34 Приложение Е (справочное) Скачки напряжения, вызванные молнией в различных точках крепления компонентов. 46 Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации. 51 Библиография. 51 |

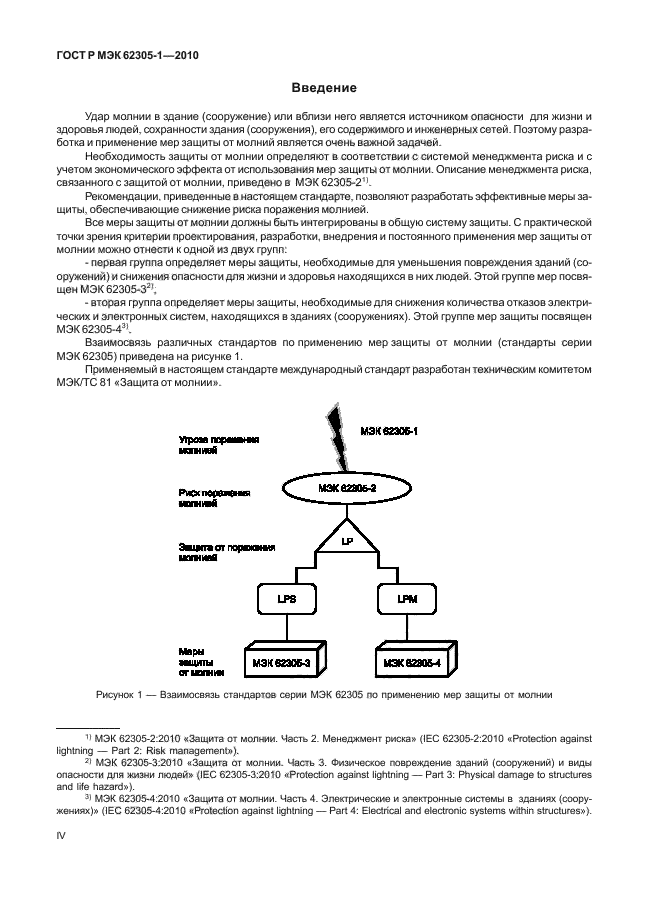

Введение
Удар молнии в здание (сооружение) или вблизи него является источником опасности для жизни и здоровья людей, сохранности здания (сооружения), его содержимого и инженерных сетей. Поэтому разработка и применение мер защиты от молний является очень важной задачей.
Необходимость защиты от молнии определяют в соответствии с системой менеджмента риска и с учетом экономического эффекта от использования мер защиты от молнии. Описание менеджмента риска, связанного с защитой от молнии, приведено в МЭК 62305-21).
____________
1) МЭК 62305-2:2010 «Защита от молнии. Часть 2. Менеджмент риска» (IEC 62305-2:2010 «Protection against lightning — Part 2: Risk management»).
Рекомендации, приведенные в настоящем стандарте, позволяют разработать эффективные меры защиты, обеспечивающие снижение риска поражения молнией.
Все меры защиты от молнии должны быть интегрированы в общую систему защиты. С практической точки зрения критерии проектирования, разработки, внедрения и постоянного применения мер защиты от молнии можно отнести к одной из двух групп:
— первая группа определяет меры защиты, необходимые для уменьшения повреждения зданий (сооружений) и снижения опасности для жизни и здоровья находящихся в них людей. Этой группе мер посвящен МЭК 62305-32);
____________
2) МЭК 62305-3:2010 «Защита от молнии. Часть 3. Физическое повреждение зданий (сооружений) и виды опасности для жизни людей» (IEC 62305-3:2010 «Protection against lightning — Part 3: Physical damage to structures and life hazard»).
— вторая группа определяет меры защиты, необходимые для снижения количества отказов электрических и электронных систем, находящихся в зданиях (сооружениях). Этой группе мер защиты посвящен МЭК 62305-43).
____________
3) МЭК 62305-4:2010 «Защита от молнии. Часть 4. Электрические и электронные системы в зданиях (сооружениях)» (IEC 62305-4:2010 «Protection against lightning — Part 4: Electrical and electronic systems within structures»).
Взаимосвязь различных стандартов по применению мер защиты от молнии (стандарты серии МЭК 62305) приведена на рисунке 1.
Применяемый в настоящем стандарте международный стандарт разработан техническим комитетом МЭК/ТС 81 «Защита от молнии».
Рисунок 1 — Взаимосвязь стандартов серии МЭК 62305 по применению мер защиты от молнии

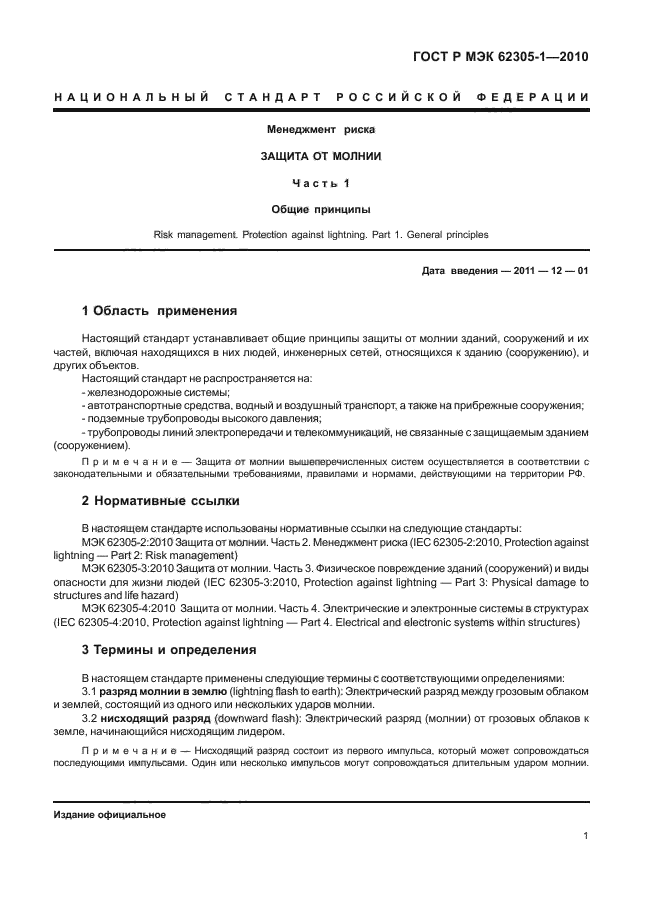

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
|
Менеджмент риска ЗАЩИТА ОТ МОЛНИИ Часть 1 Общие принципы Risk management. Protection against lightning. Part 1. General principles |
Дата введения — 2011-12-01
1. Область применения
Настоящий стандарт устанавливает общие принципы защиты от молнии зданий, сооружений и их частей, включая находящихся в них людей, инженерных сетей, относящихся к зданию (сооружению), и других объектов.
Настоящий стандарт не распространяется на:
— железнодорожные системы;
— автотранспортные средства, водный и воздушный транспорт, а также на прибрежные сооружения;
— подземные трубопроводы высокого давления;
— трубопроводы линий электропередачи и телекоммуникаций, не связанные с защищаемым зданием (сооружением).
Примечание — Защита от молнии вышеперечисленных систем осуществляется в соответствии с законодательными и обязательными требованиями, правилами и нормами, действующими на территории РФ.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
МЭК 62305-2:2010 Защита от молнии. Часть 2. Менеджмент риска (IEC 62305-2:2010, Protection against lightning — Part 2: Risk management)
МЭК 62305-3:2010 Защита от молнии. Часть 3. Физическое повреждение зданий (сооружений) и виды опасности для жизни людей (IEC 62305-3:2010, Protection against lightning — Part 3: Physical damage to structures and life hazard)
МЭК 62305-4:2010 Защита от молнии. Часть 4. Электрические и электронные системы в структурах (IEC 62305-4:2010, Protection against lightning — Part 4: Electrical and electronic systems within structures)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 разряд молнии в землю (lightning flash to earth): Электрический разряд между грозовым облаком и землей, состоящий из одного или нескольких ударов молнии.
3.2 нисходящий разряд (downward flash): Электрический разряд (молнии) от грозовых облаков к земле, начинающийся нисходящим лидером.
Примечание — Нисходящий разряд состоит из первого импульса, который может сопровождаться последующими импульсами. Один или несколько импульсов могут сопровождаться длительным ударом молнии.

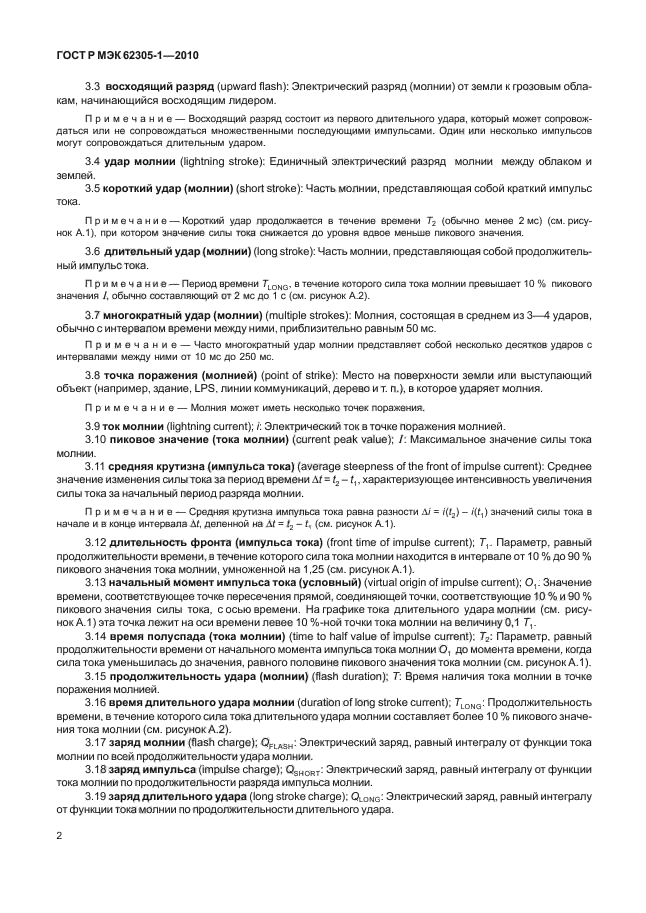

3.3 восходящий разряд (upward flash): Электрический разряд (молнии) от земли к грозовым облакам, начинающийся восходящим лидером.
Примечание — Восходящий разряд состоит из первого длительного удара, который может сопровождаться или не сопровождаться множественными последующими импульсами. Один или несколько импульсов могут сопровождаться длительным ударом.
3.4 удар молнии (lightning stroke): Единичный электрический разряд молнии между облаком и землей.
3.5 короткий удар (молнии) (short stroke): Часть молнии, представляющая собой краткий импульс тока.
Примечание — Короткий удар продолжается в течение времени Т2 (обычно менее 2 мс) (см. рисунок А.1), при котором значение силы тока снижается до уровня вдвое меньше пикового значения.
3.6 длительный удар (молнии) (long stroke): Часть молнии, представляющая собой продолжительный импульс тока.
Примечание — Период времени TLONG, в течение которого сила тока молнии превышает 10 % пикового значения I, обычно составляющий от 2 мс до 1 с (см. рисунок А.2).
3.7 многократный удар (молнии) (multiple strokes): Молния, состоящая в среднем из 3 — 4 ударов, обычно с интервалом времени между ними, приблизительно равным 50 мс.
Примечание — Часто многократный удар молнии представляет собой несколько десятков ударов с интервалами между ними от 10 мс до 250 мс.
3.8 точка поражения (молнией) (point of strike): Место на поверхности земли или выступающий объект (например, здание, LPS, линии коммуникаций, дерево и т.п.), в которое ударяет молния.
Примечание — Молния может иметь несколько точек поражения.
3.9 ток молнии (lightning current); i: Электрический ток в точке поражения молнией.
3.10 пиковое значение (тока молнии) (current peak value); I: Максимальное значение силы тока молнии.
3.11 средняя крутизна (импульса тока) (average steepness of the front of impulse current): Среднее значение изменения силы тока за период времени Dt = t2 — t1 характеризующее интенсивность увеличения силы тока за начальный период разряда молнии.
Примечание — Средняя крутизна импульса тока равна разности Di = i(t2) — i(t1) значений силы тока в начале и в конце интервала Dt, деленной на Dt = t2 — t1 (см. рисунок А.1).
3.12 длительность фронта (импульса тока) (front time of impulse current); T1: Параметр, равный продолжительности времени, в течение которого сила тока молнии находится в интервале от 10 % до 90 % пикового значения тока молнии, умноженной на 1,25 (см. рисунок А.1).
3.13 начальный момент импульса тока (условный) (virtual origin of impulse current); O1: Значение времени, соответствующее точке пересечения прямой, соединяющей точки, соответствующие 10 % и 90 % пикового значения силы тока, с осью времени. На графике тока длительного удара молнии (см. рисунок А.1) эта точка лежит на оси времени левее 10 %-ной точки тока молнии на величину 0,1Т1.
3.14 время полуспада (тока молнии) (time to half value of impulse current); T2: Параметр, равный продолжительности времени от начального момента импульса тока молнии О1, до момента времени, когда сила тока уменьшилась до значения, равного половине пикового значения тока молнии (см. рисунок А.1).
3.15 продолжительность удара (молнии) (flash duration); Т: Время наличия тока молнии в точке поражения молнией.
3.16 время длительного удара молнии (duration of long stroke current); TLONG: Продолжительность времени, в течение которого сила тока длительного удара молнии составляет более 10 % пикового значения тока молнии (см. рисунок А.2).
3.17 заряд молнии (flash charge); QFLASH: Электрический заряд, равный интегралу от функции тока молнии по всей продолжительности удара молнии.
3.18 заряд импульса (impulse charge); QSHORT: Электрический заряд, равный интегралу от функции тока молнии по продолжительности разряда импульса молнии.
3.19 заряд длительного удара (long stroke charge); QLONG: Электрический заряд, равный интегралу от функции тока молнии по продолжительности длительного удара.

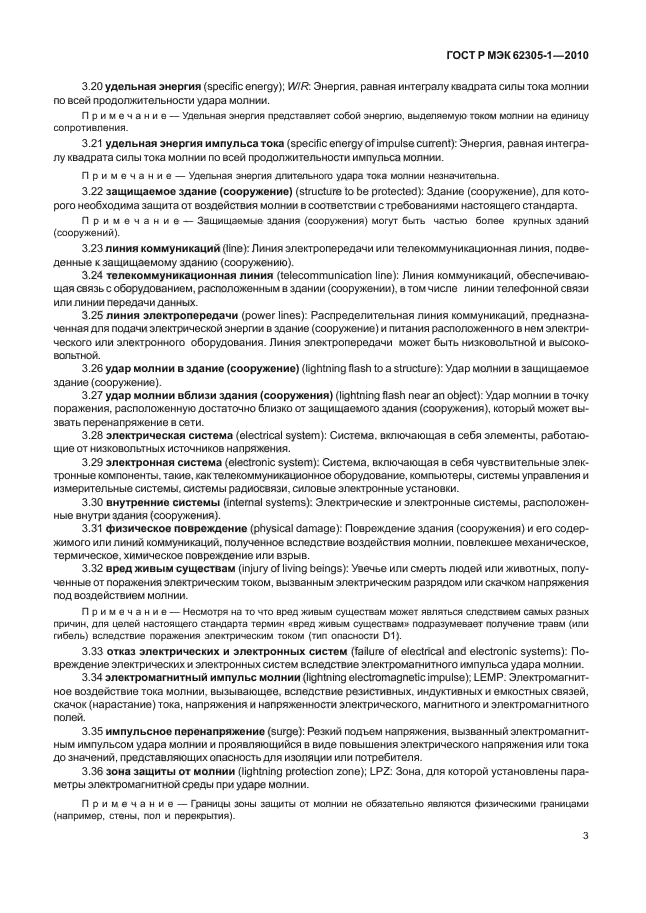

3.20 удельная энергия (specific energy); W/R: Энергия, равная интегралу квадрата силы тока молнии по всей продолжительности удара молнии.
Примечание — Удельная энергия представляет собой энергию, выделяемую током молнии на единицу сопротивления.
3.21 удельная энергия импульса тока (specific energy of impulse current): Энергия, равная интегралу квадрата силы тока молнии по всей продолжительности импульса молнии.
Примечание — Удельная энергия длительного удара тока молнии незначительна.
3.22 защищаемое здание (сооружение) (structure to be protected): Здание (сооружение), для которого необходима защита от воздействия молнии в соответствии с требованиями настоящего стандарта.
Примечание — Защищаемые здания (сооружения) могут быть частью более крупных зданий (сооружений).
3.23 линия коммуникаций (line): Линия электропередачи или телекоммуникационная линия, подведенные к защищаемому зданию (сооружению).
3.24 телекоммуникационная линия (telecommunication line): Линия коммуникаций, обеспечивающая связь с оборудованием, расположенным в здании (сооружении), в том числе линии телефонной связи или линии передачи данных.
3.25 линия электропередачи (power lines): Распределительная линия коммуникаций, предназначенная для подачи электрической энергии в здание (сооружение) и питания расположенного в нем электрического или электронного оборудования. Линия электропередачи может быть низковольтной и высоковольтной.
3.26 удар молнии в здание (сооружение) (lightning flash to a structure): Удар молнии в защищаемое здание (сооружение).
3.27 удар молнии вблизи здания (сооружения) (lightning flash near an object): Удар молнии в точку поражения, расположенную достаточно близко от защищаемого здания (сооружения), который может вызвать перенапряжение в сети.
3.28 электрическая система (electrical system): Система, включающая в себя элементы, работающие от низковольтных источников напряжения.
3.29 электронная система (electronic system): Система, включающая в себя чувствительные электронные компоненты, такие, как телекоммуникационное оборудование, компьютеры, системы управления и измерительные системы, системы радиосвязи, силовые электронные установки.
3.30 внутренние системы (internal systems): Электрические и электронные системы, расположенные внутри здания (сооружения).
3.31 физическое повреждение (physical damage): Повреждение здания (сооружения) и его содержимого или линий коммуникаций, полученное вследствие воздействия молнии, повлекшее механическое, термическое, химическое повреждение или взрыв.
3.32 вред живым существам (injury of living beings): Увечье или смерть людей или животных, полученные от поражения электрическим током, вызванным электрическим разрядом или скачком напряжения под воздействием молнии.
Примечание — Несмотря на то, что вред живым существам может являться следствием самых разных причин, для целей настоящего стандарта термин «вред живым существам» подразумевает получение травм (или гибель) вследствие поражения электрическим током (тип опасности D1).
3.33 отказ электрических и электронных систем (failure of electrical and electronic systems): Повреждение электрических и электронных систем вследствие электромагнитного импульса удара молнии.
3.34 электромагнитный импульс молнии (lightning electromagnetic impulse); LEMP: Электромагнитное воздействие тока молнии, вызывающее, вследствие резистивных, индуктивных и емкостных связей, скачок (нарастание) тока, напряжения и напряженности электрического, магнитного и электромагнитного полей.
3.35 импульсное перенапряжение (surge): Резкий подъем напряжения, вызванный электромагнитным импульсом удара молнии и проявляющийся в виде повышения электрического напряжения или тока до значений, представляющих опасность для изоляции или потребителя.

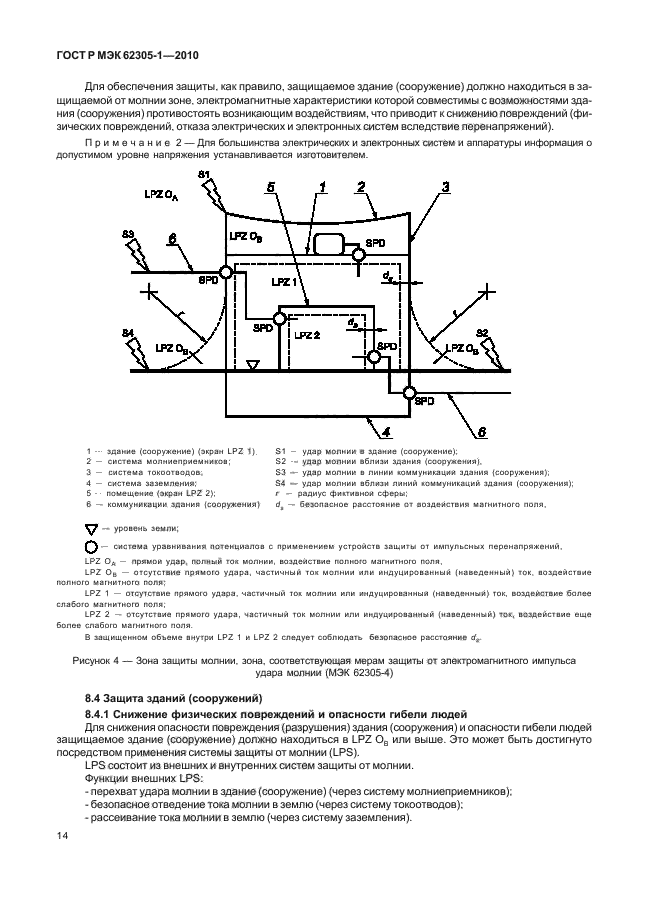

3.36 зона защиты от молнии (lightning protection zone); LPZ: Зона, для которой установлены параметры электромагнитной среды при ударе молнии.
Примечание — Границы зоны защиты от молнии не обязательно являются физическими границами (например, стены, пол и перекрытия).

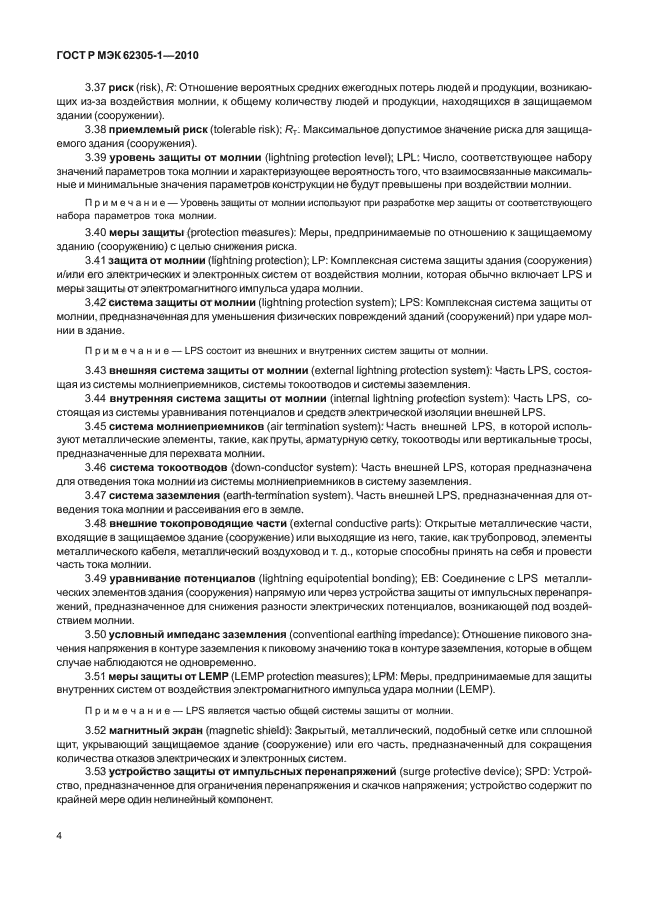

3.37 риск (risk); R: Отношение вероятных средних ежегодных потерь людей и продукции, возникающих из-за воздействия молнии, к общему количеству людей и продукции, находящихся в защищаемом здании (сооружении).
3.38 приемлемый риск (tolerable risk); RT: Максимальное допустимое значение риска для защищаемого здания (сооружения).
3.39 уровень защиты от молнии (lightning protection level); LPL: Число, соответствующее набору значений параметров тока молнии и характеризующее вероятность того, что взаимосвязанные максимальные и минимальные значения параметров конструкции не будут превышены при воздействии молнии.
Примечание — Уровень защиты от молнии используют при разработке мер защиты от соответствующего набора параметров тока молнии.
3.40 меры защиты (protection measures): Меры, предпринимаемые по отношению к защищаемому зданию (сооружению) с целью снижения риска.
3.41 защита от молнии (lightning protection); LP: Комплексная система защиты здания (сооружения) и/или его электрических и электронных систем от воздействия молнии, которая обычно включает LPS и меры защиты от электромагнитного импульса удара молнии.
3.42 система защиты от молнии (lightning protection system); LPS: Комплексная система защиты от молнии, предназначенная для уменьшения физических повреждений зданий (сооружений) при ударе молнии в здание.
Примечание — LPS состоит из внешних и внутренних систем защиты от молнии.
3.43 внешняя система защиты от молнии (external lightning protection system): Часть LPS, состоящая из системы молниеприемников, системы токоотводов и системы заземления.
3.44 внутренняя система защиты от молнии (internal lightning protection system): Часть LPS, состоящая из системы уравнивания потенциалов и средств электрической изоляции внешней LPS.
3.45 система молниеприемников (air termination system): Часть внешней LPS, в которой используют металлические элементы, такие, как пруты, арматурную сетку, токоотводы или вертикальные тросы, предназначенные для перехвата молнии.
3.46 система токоотводов (down-conductor system): Часть внешней LPS, которая предназначена для отведения тока молнии из системы молниеприемников в систему заземления.
3.47 система заземления (earth-termination system): Часть внешней LPS, предназначенная для отведения тока молнии и рассеивания его в земле.
3.48 внешние токопроводящие части (external conductive parts): Открытые металлические части, входящие в защищаемое здание (сооружение) или выходящие из него, такие, как трубопровод, элементы металлического кабеля, металлический воздуховод и т.д., которые способны принять на себя и провести часть тока молнии.
3.49 уравнивание потенциалов (lightning equipotential bonding); ЕВ: Соединение с LPS металлических элементов здания (сооружения) напрямую или через устройства защиты от импульсных перенапряжений, предназначенное для снижения разности электрических потенциалов, возникающей под воздействием молнии.
3.50 условный импеданс заземления (conventional earthing impedance): Отношение пикового значения напряжения в контуре заземления к пиковому значению тока в контуре заземления, которые в общем случае наблюдаются не одновременно.
3.51 меры защиты от LEMP (LEMP protection measures); LPM: Меры, предпринимаемые для защиты внутренних систем от воздействия электромагнитного импульса удара молнии (LEMP).
Примечание — LPS является частью общей системы защиты от молнии.
3.52 магнитный экран (magnetic shield): Закрытый, металлический, подобный сетке или сплошной щит, укрывающий защищаемое здание (сооружение) или его часть, предназначенный для сокращения количества отказов электрических и электронных систем.
3.53 устройство защиты от импульсных перенапряжений (surge protective device); SPD: Устройство, предназначенное для ограничения перенапряжения и скачков напряжения; устройство содержит по крайней мере один нелинейный компонент.

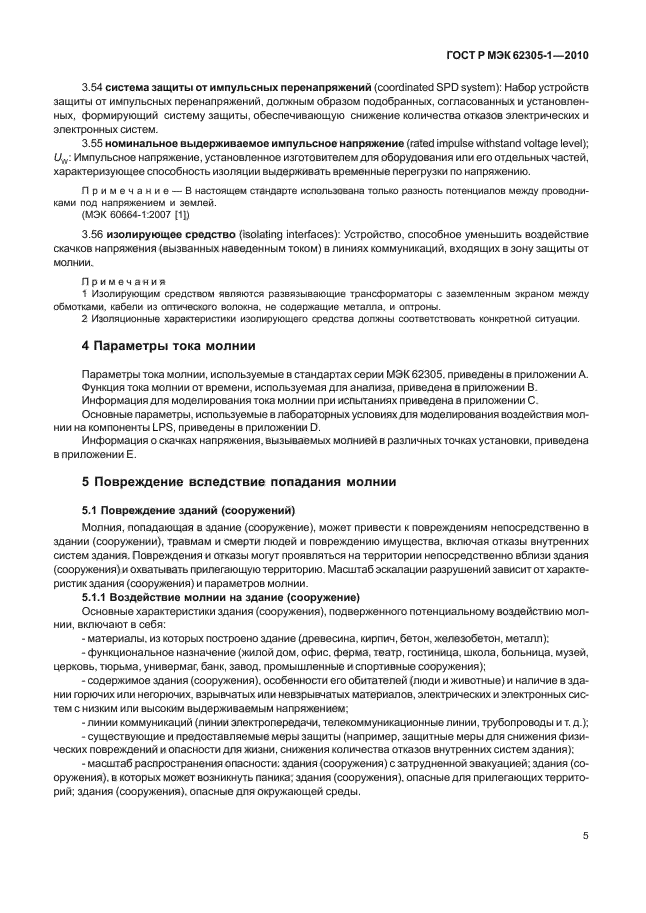

3.54 система защиты от импульсных перенапряжений (coordinated SPD system): Набор устройств защиты от импульсных перенапряжений, должным образом подобранных, согласованных и установленных, формирующий систему защиты, обеспечивающую снижение количества отказов электрических и электронных систем.
3.55 номинальное выдерживаемое импульсное напряжение (rated impulse withstand voltage level); UW: Импульсное напряжение, установленное изготовителем для оборудования или его отдельных частей, характеризующее способность изоляции выдерживать временные перегрузки по напряжению.
Примечание — В настоящем стандарте использована только разность потенциалов между проводниками под напряжением и землей.
(МЭК 60664-1:2007 [1])
3.56 изолирующее средство (isolating interfaces): Устройство, способное уменьшить воздействие скачков напряжения (вызванных наведенным током) в линиях коммуникаций, входящих в зону защиты от молнии.
Примечания
1. Изолирующим средством являются развязывающие трансформаторы с заземленным экраном между обмотками, кабели из оптического волокна, не содержащие металла, и оптроны.
2. Изоляционные характеристики изолирующего средства должны соответствовать конкретной ситуации.
4. Параметры тока молнии

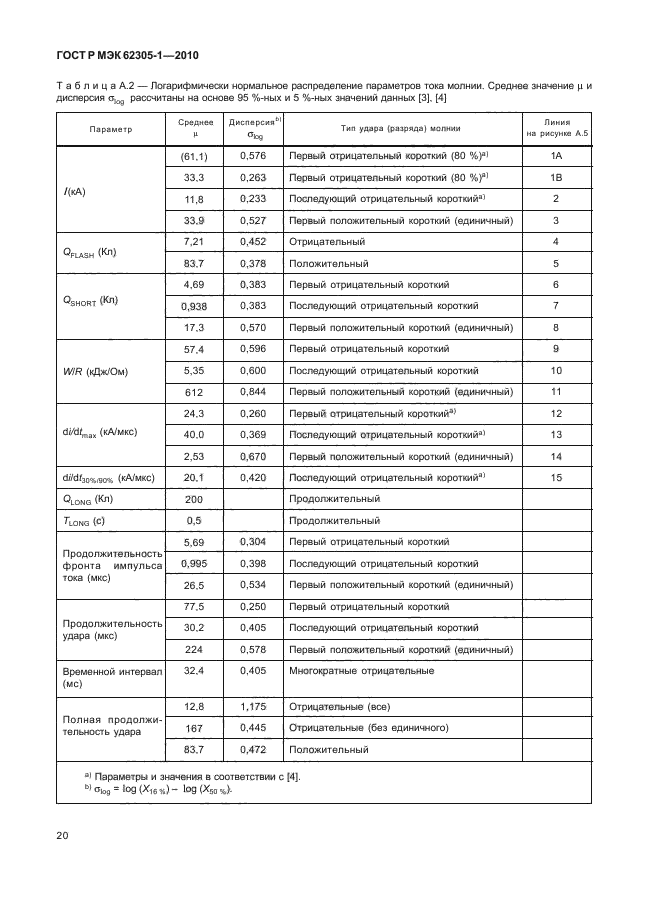

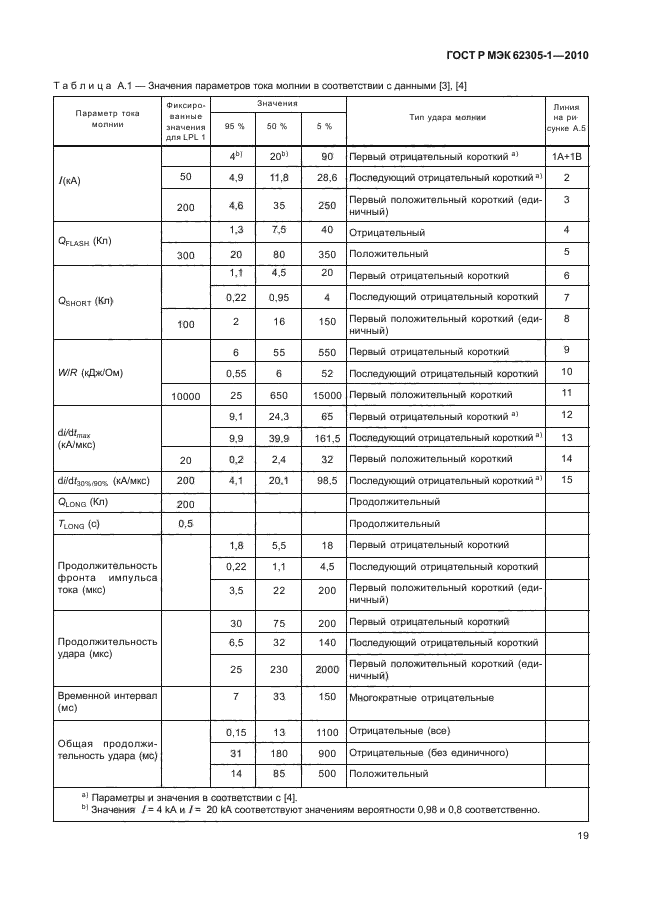

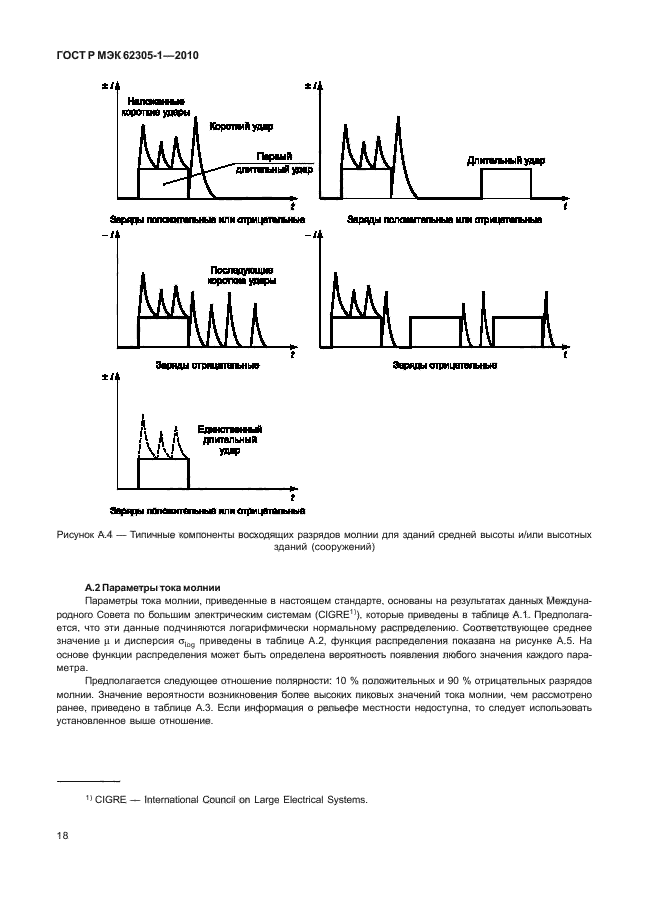

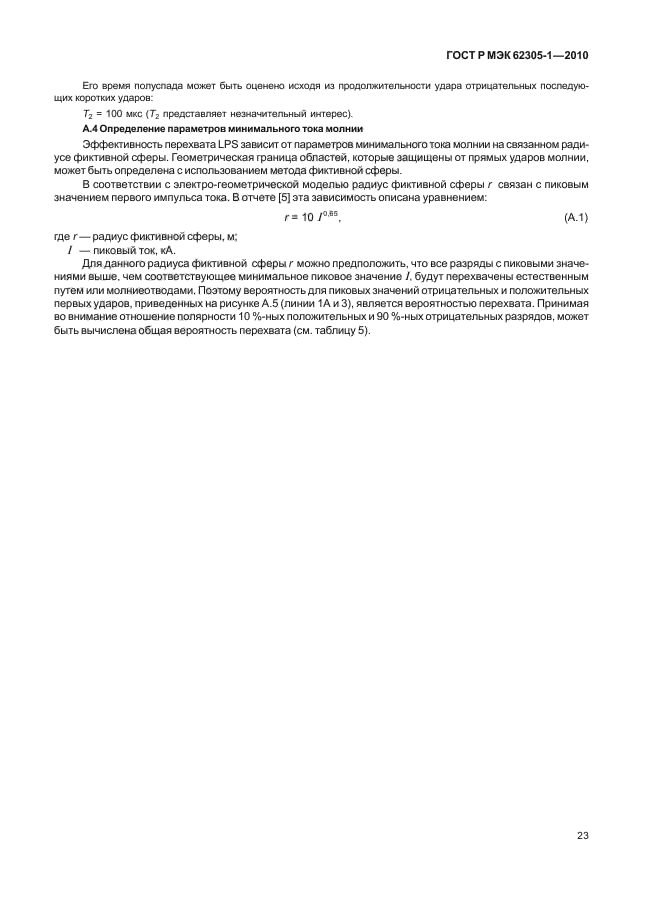

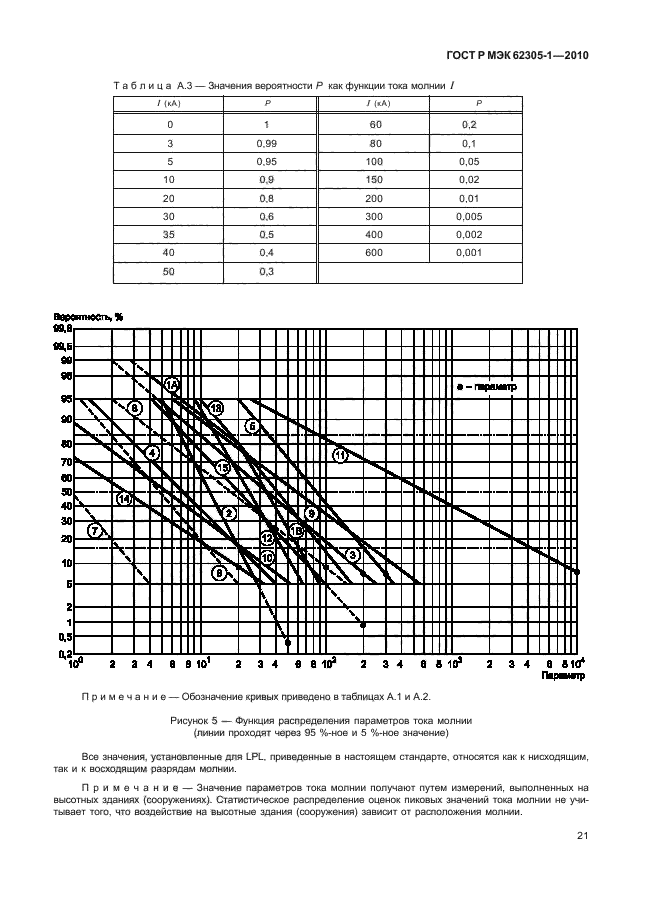

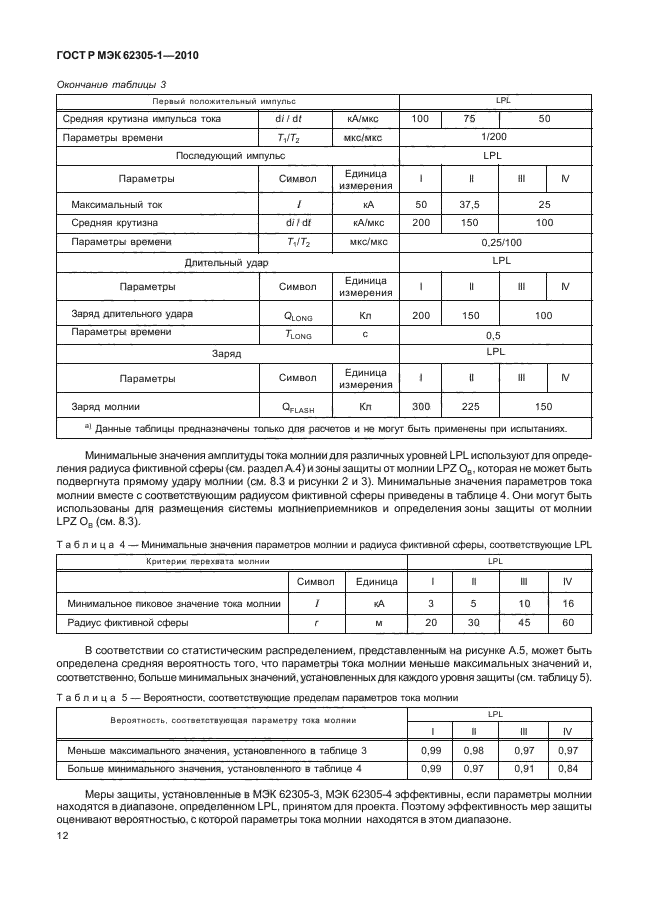

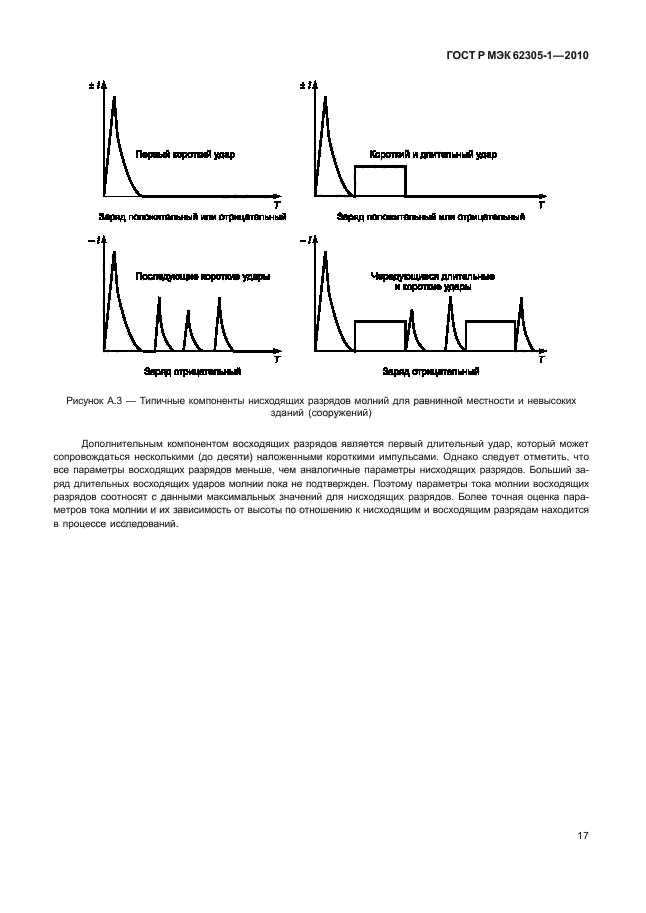

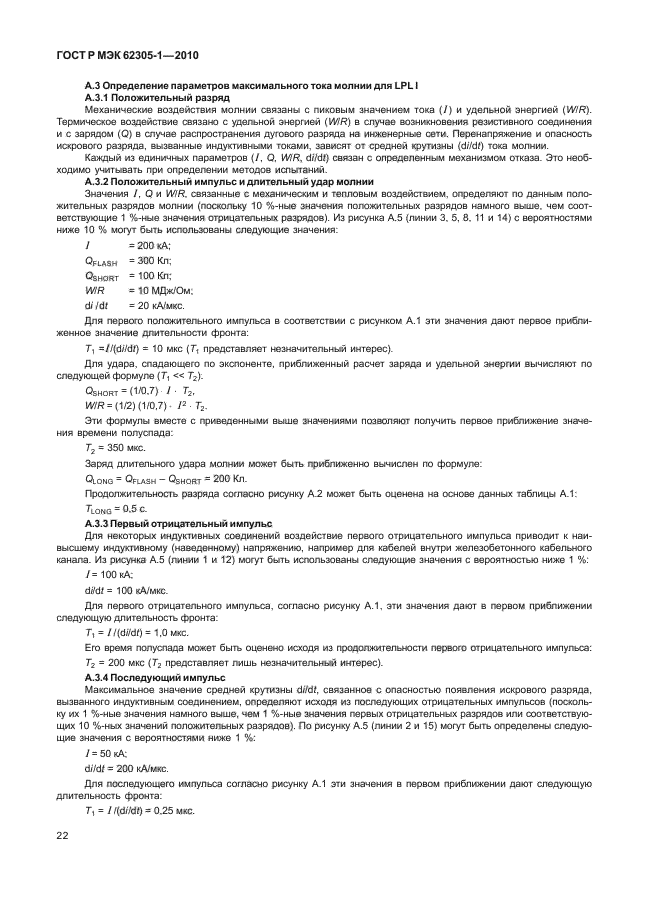

Параметры тока молнии, используемые в стандартах серии МЭК 62305, приведены в приложении А.

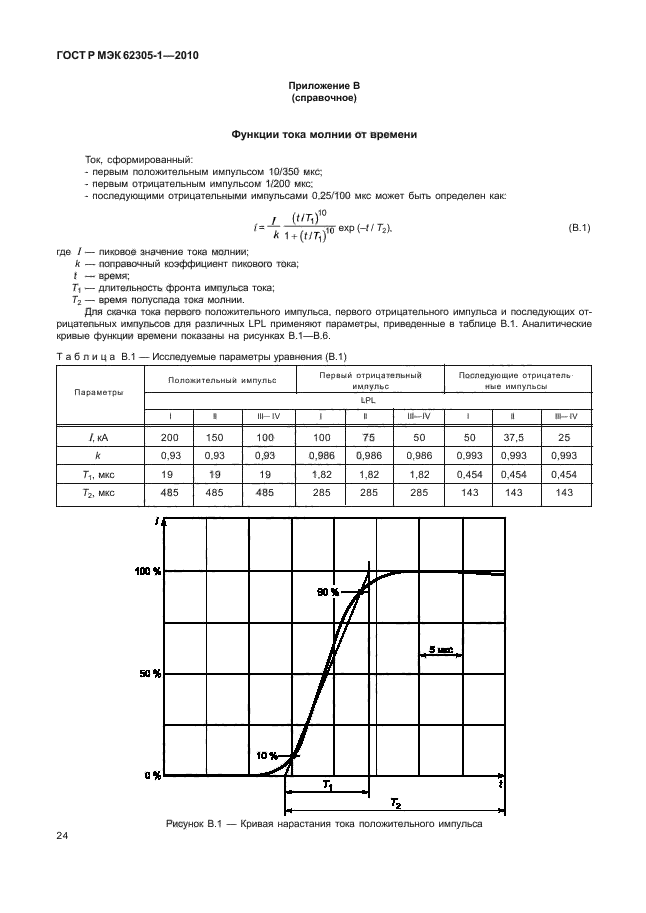

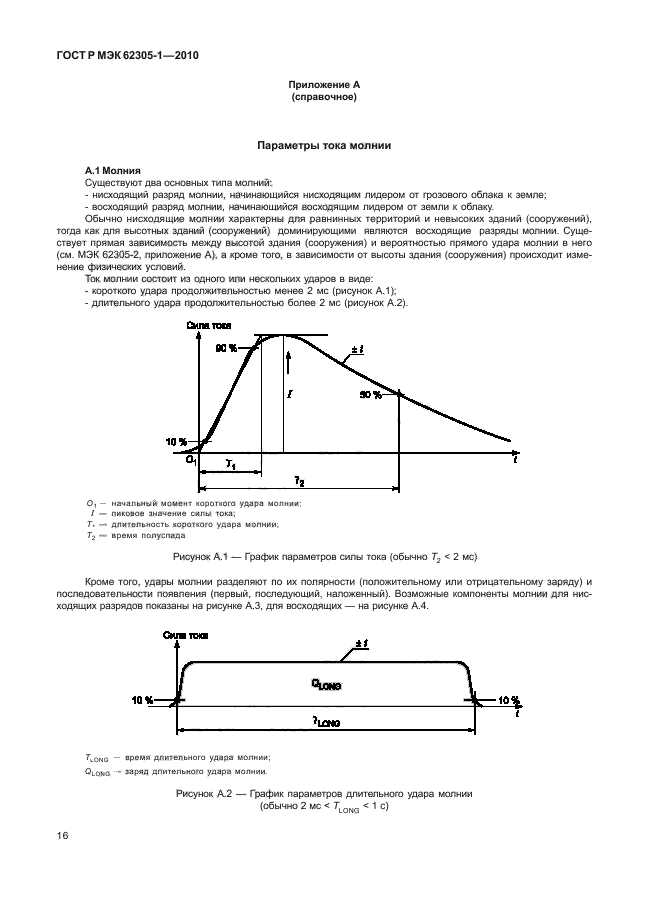

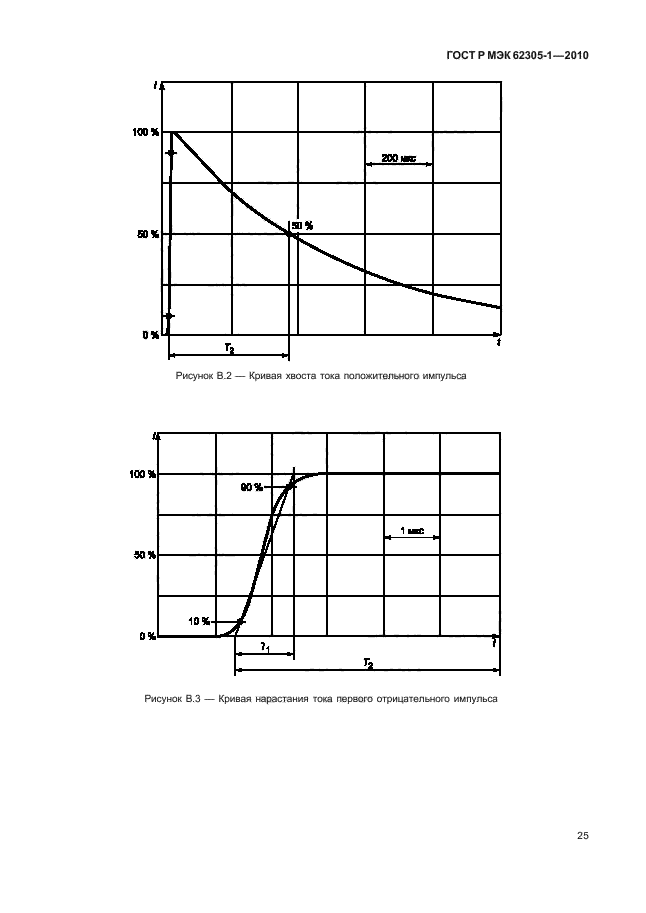

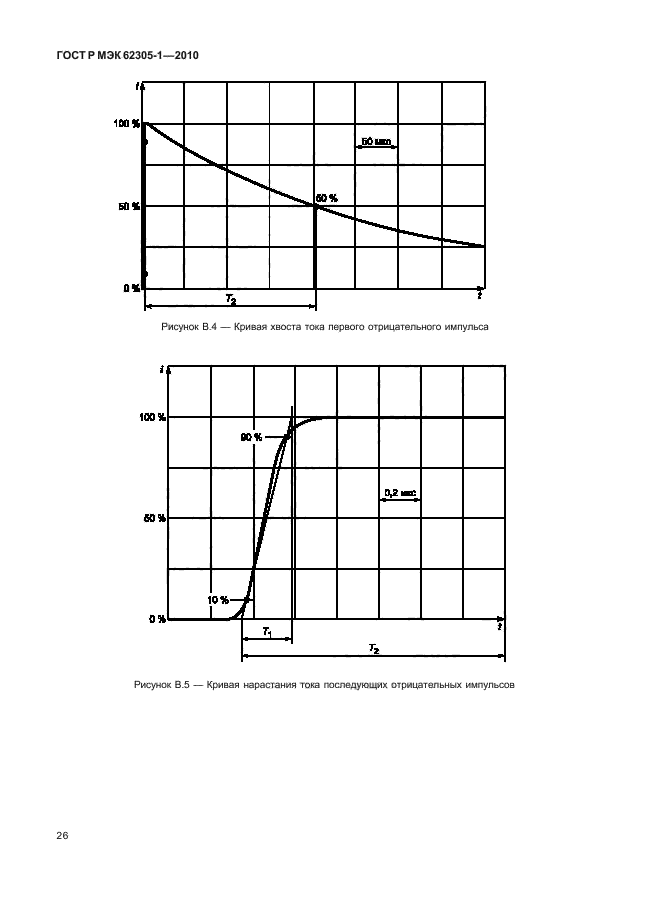

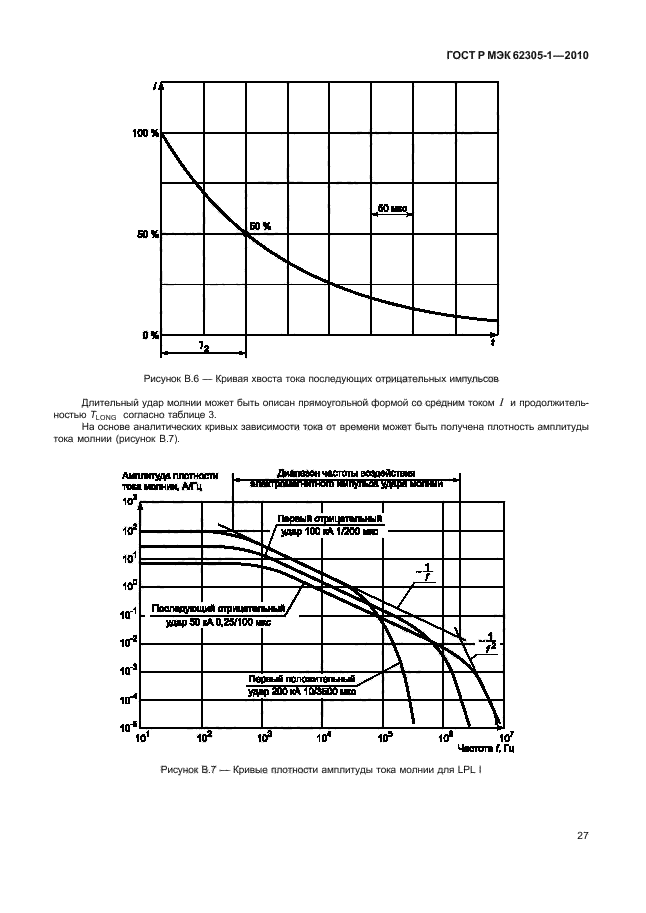

Функция тока молнии от времени, используемая для анализа, приведена в приложении В.

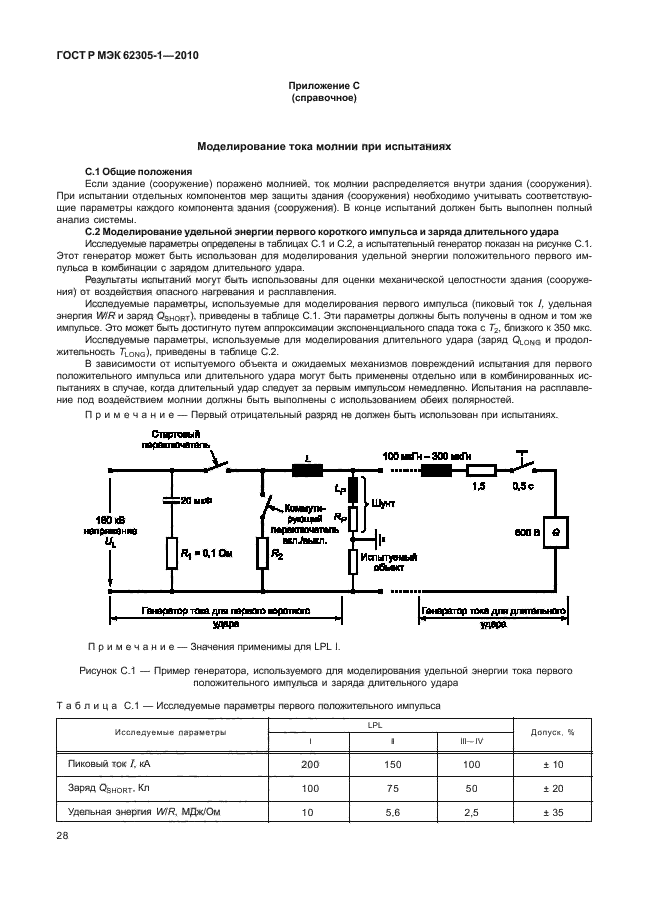

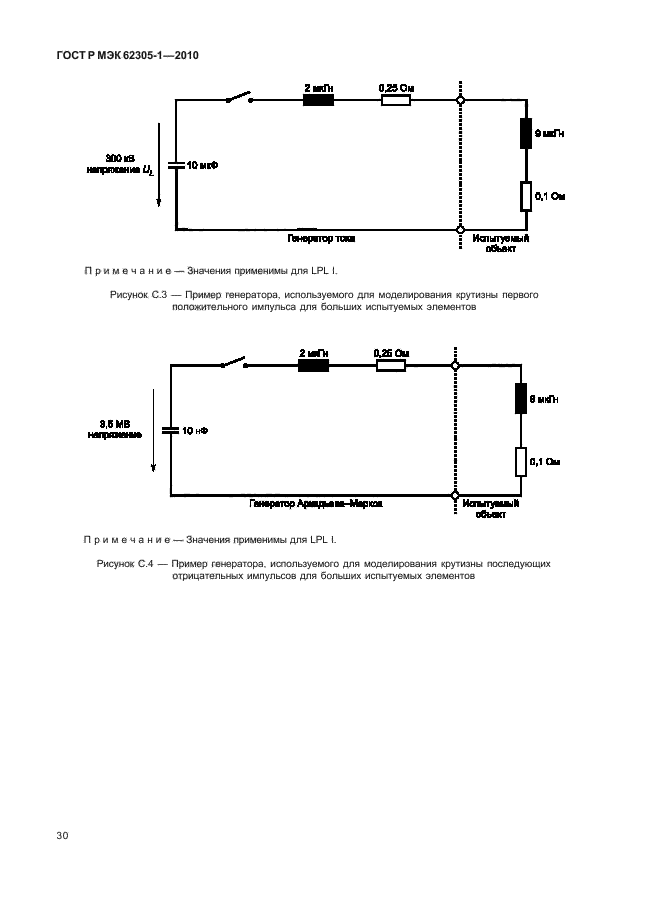

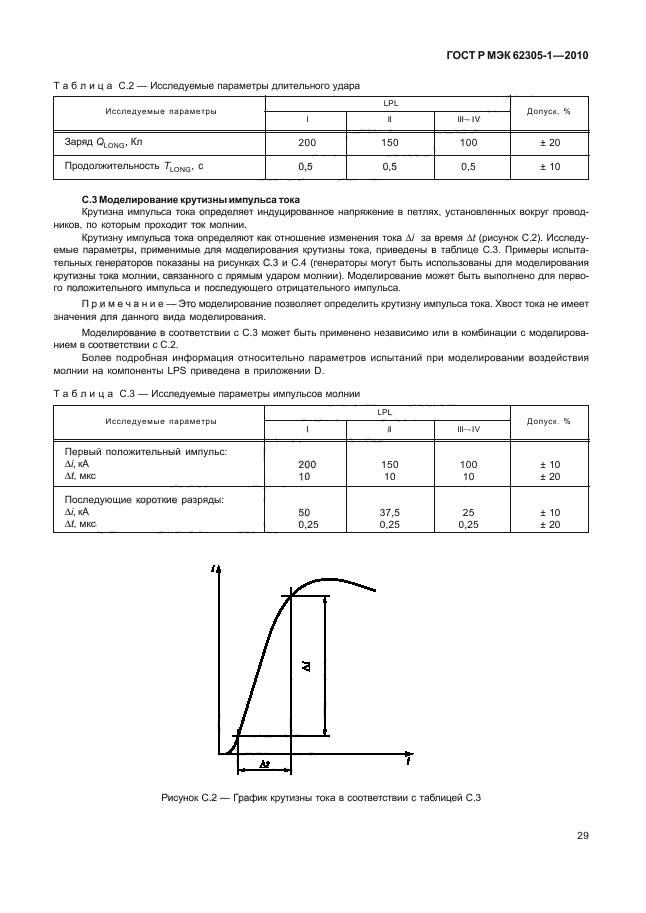

Информация для моделирования тока молнии при испытаниях приведена в приложении С.

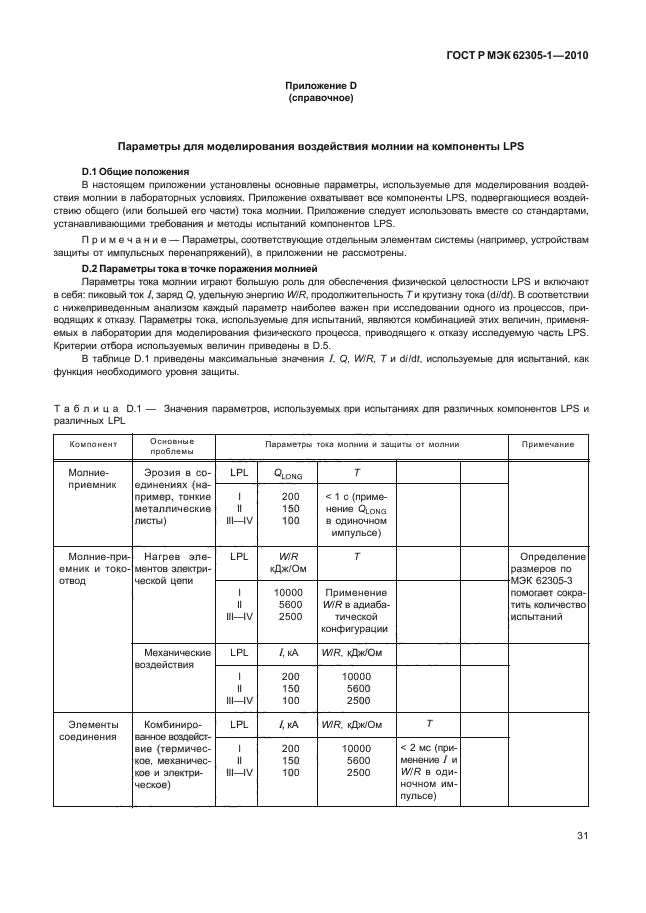

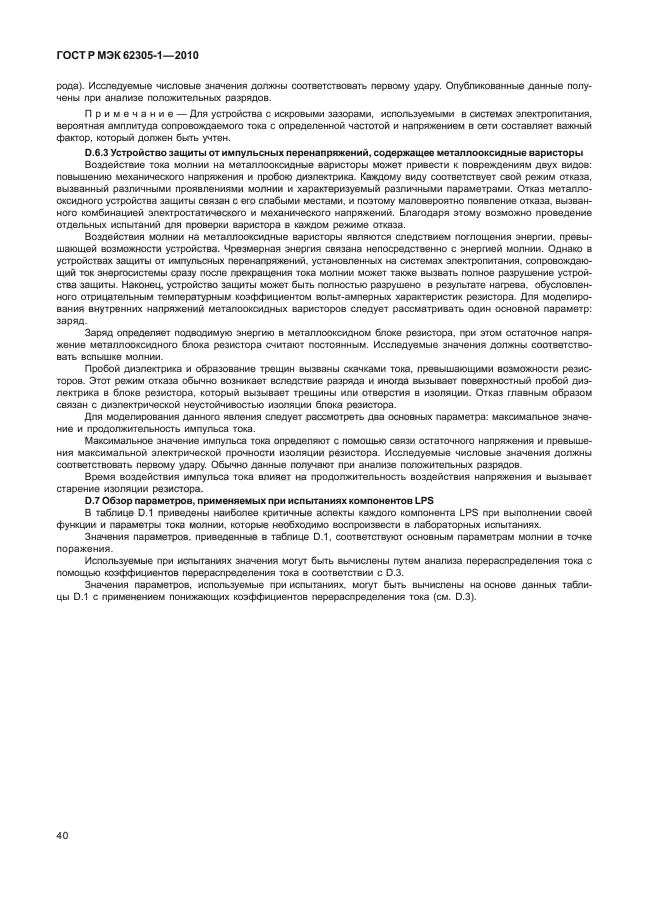

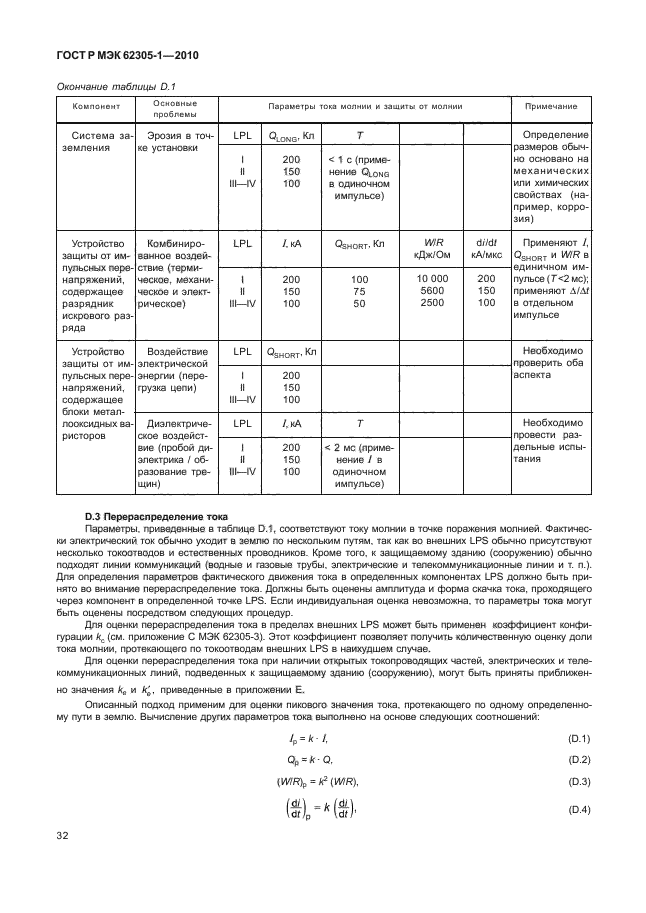

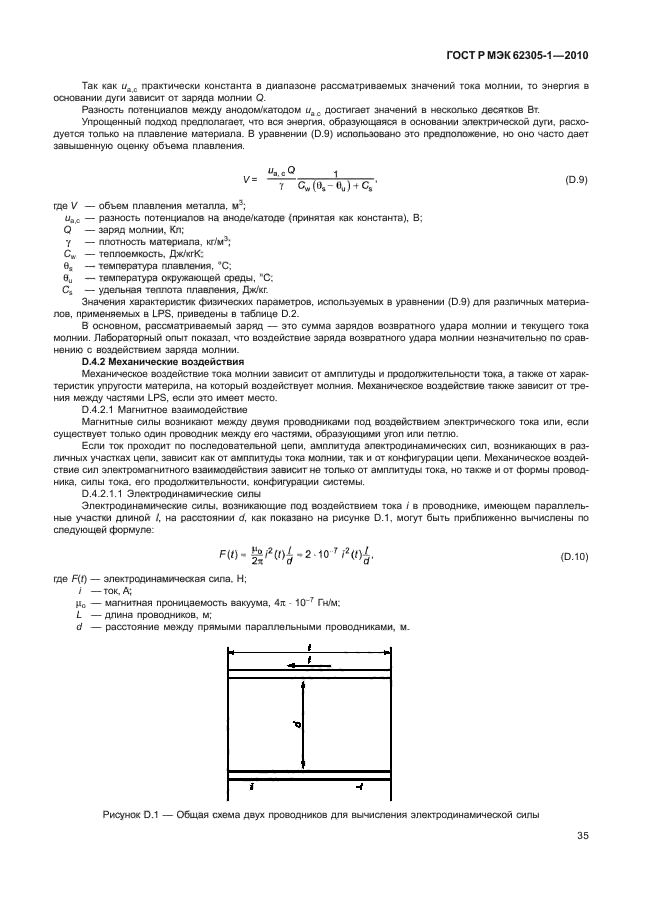

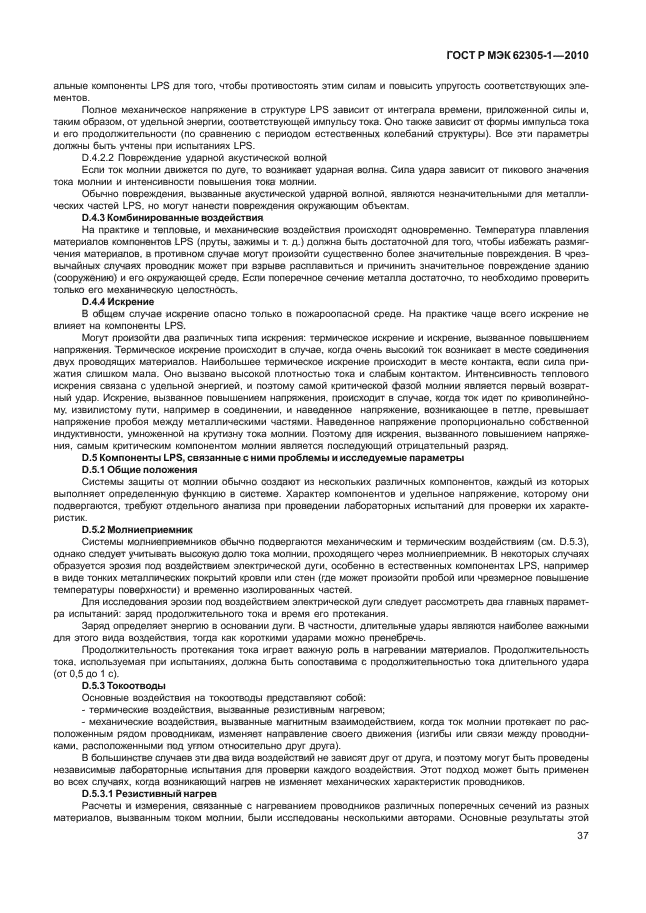

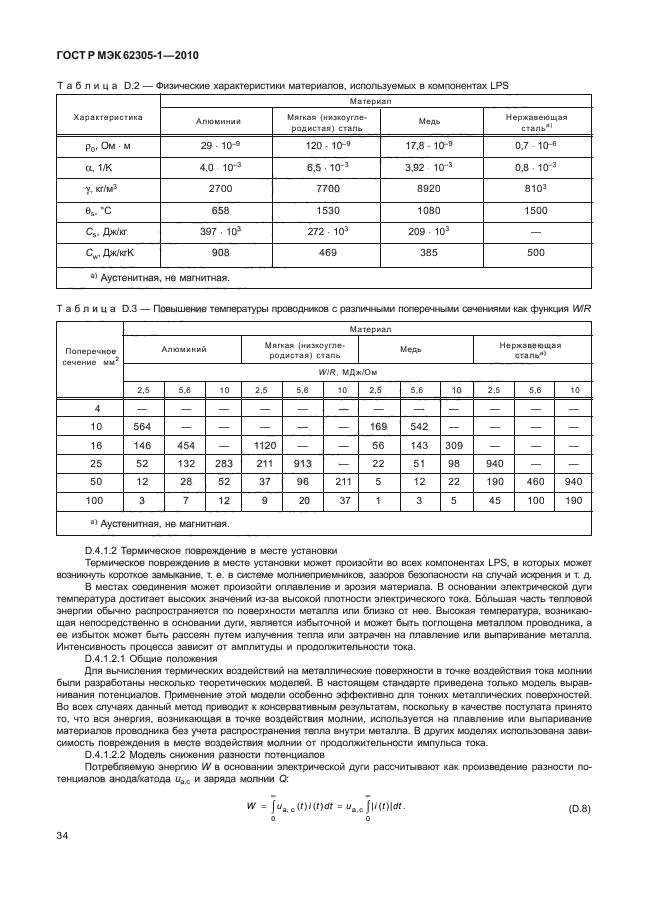

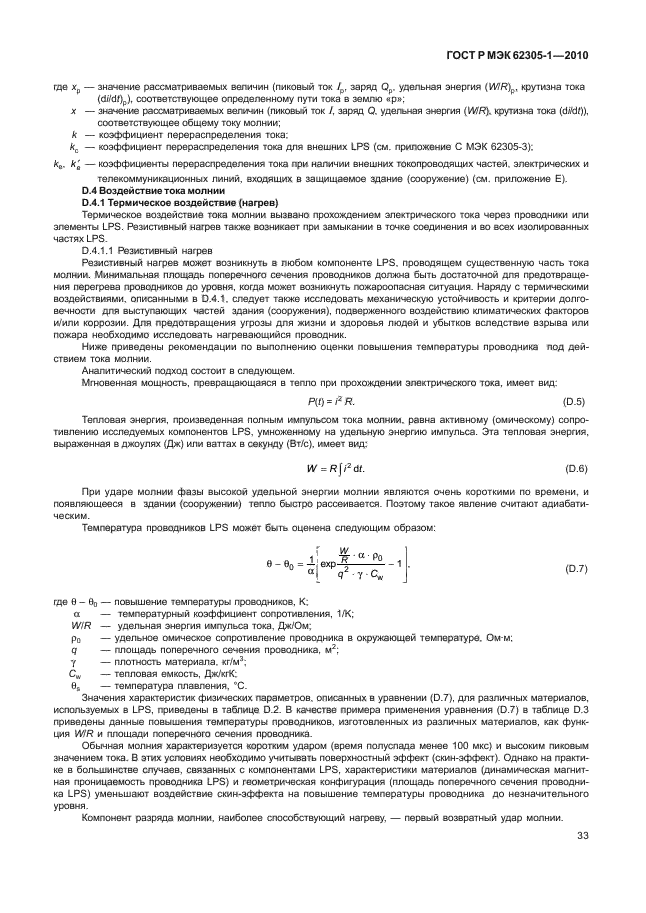

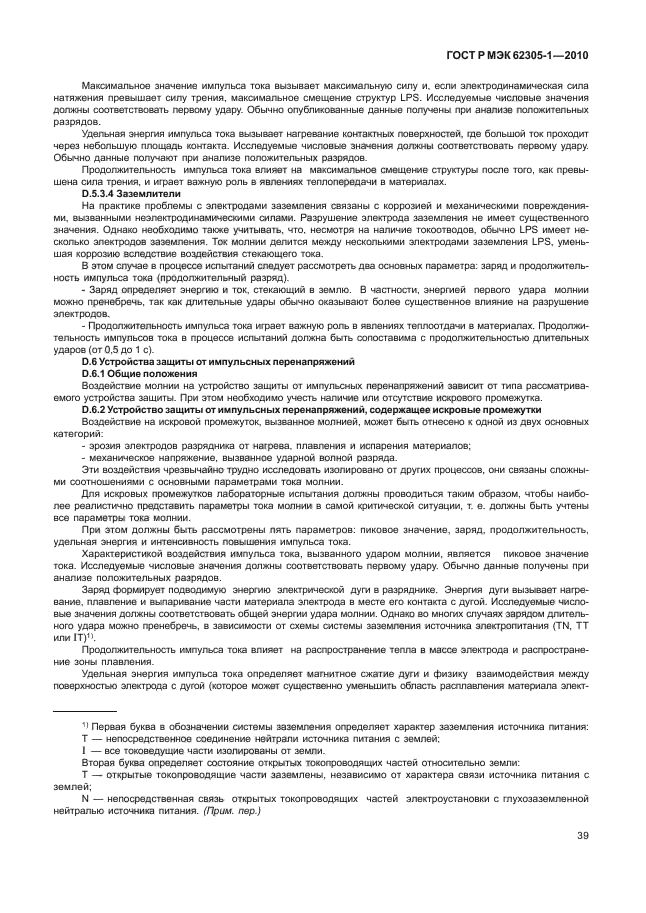

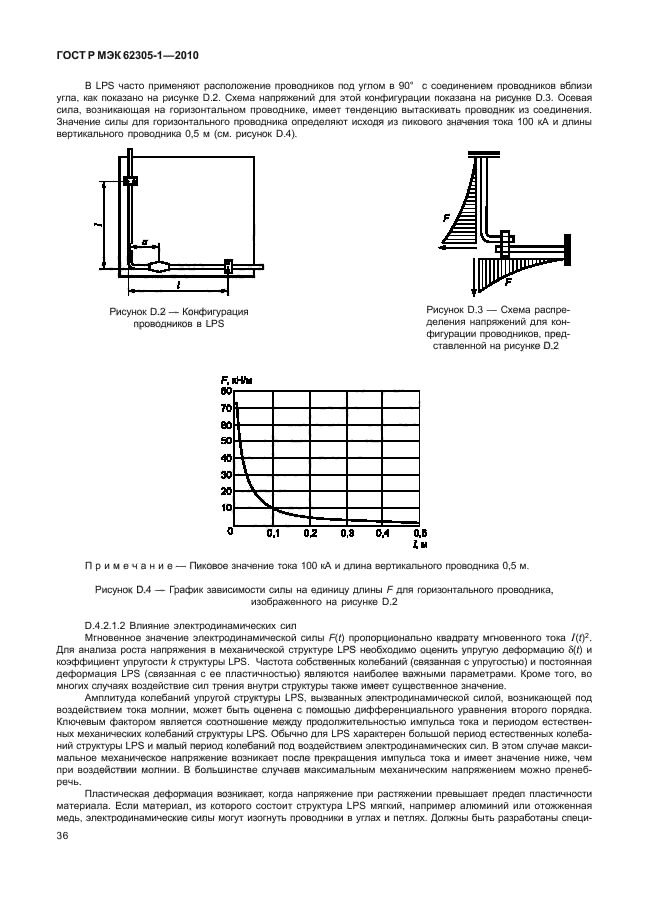

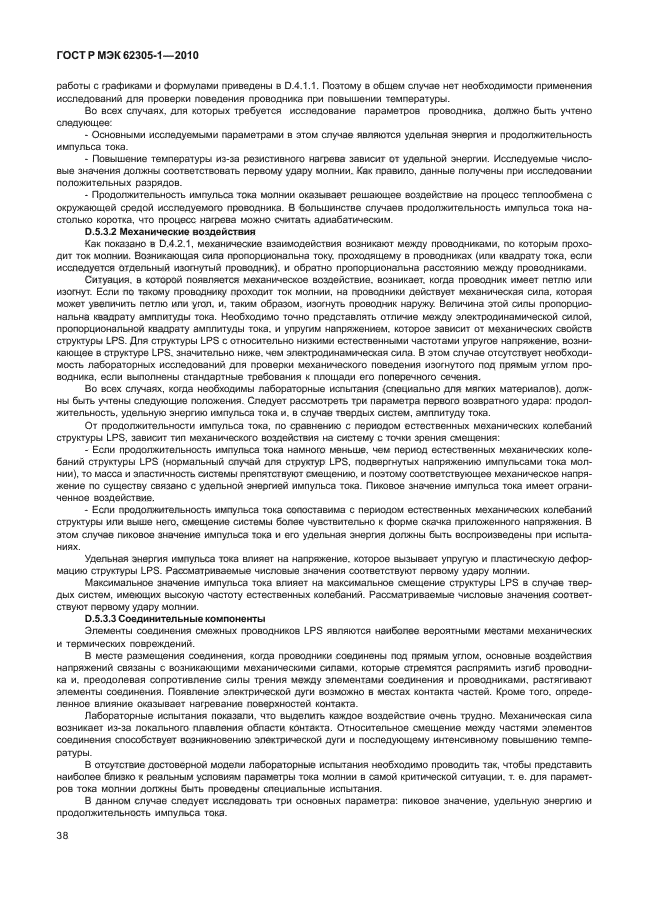

Основные параметры, используемые в лабораторных условиях для моделирования воздействия молнии на компоненты LPS, приведены в приложении D.

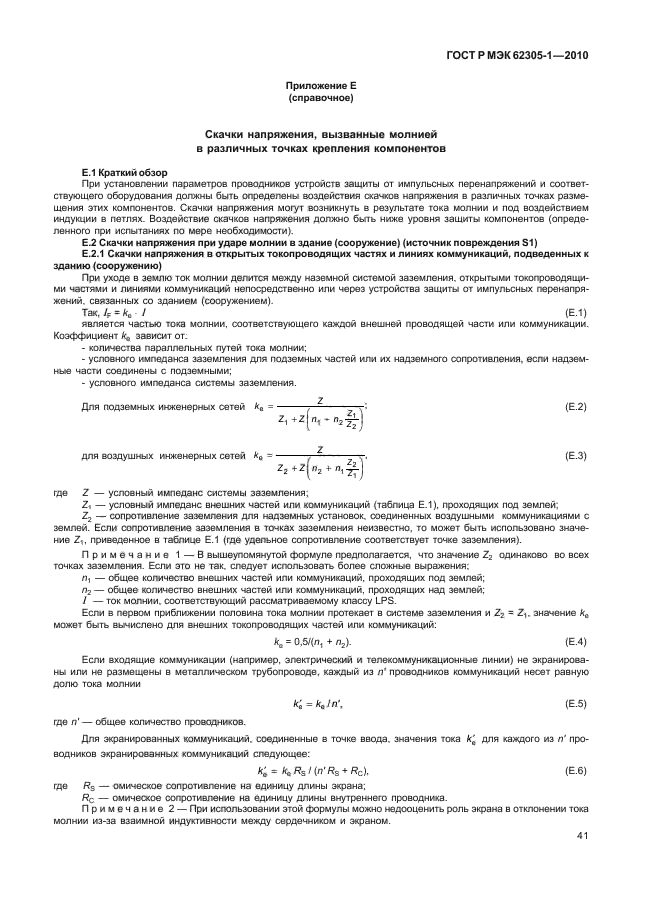

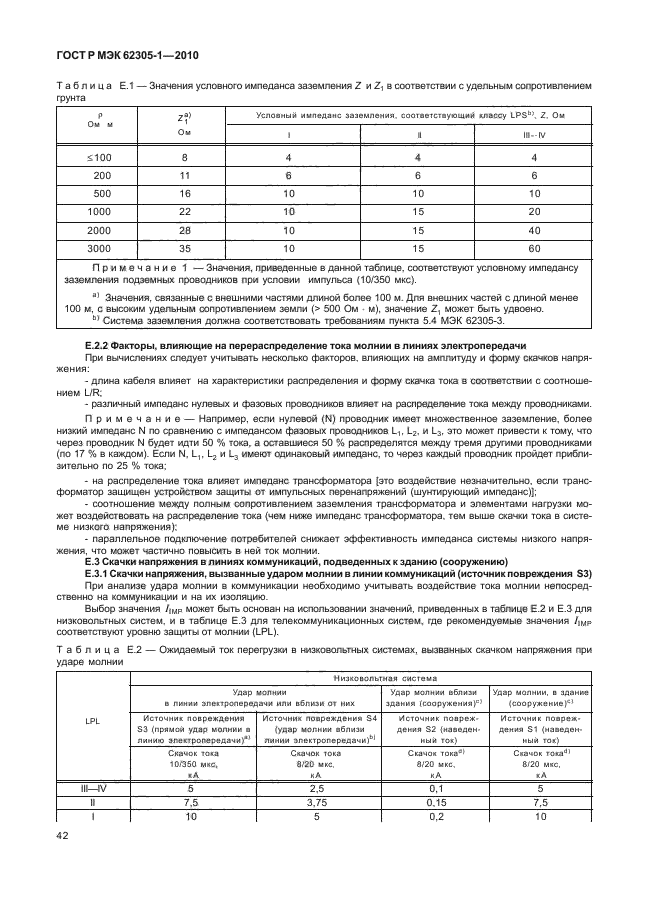

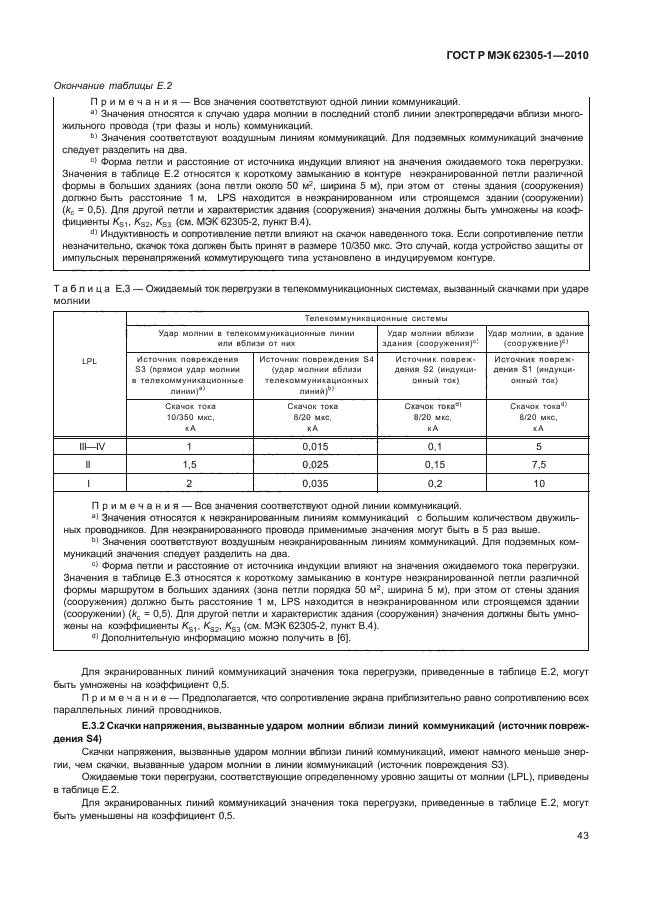

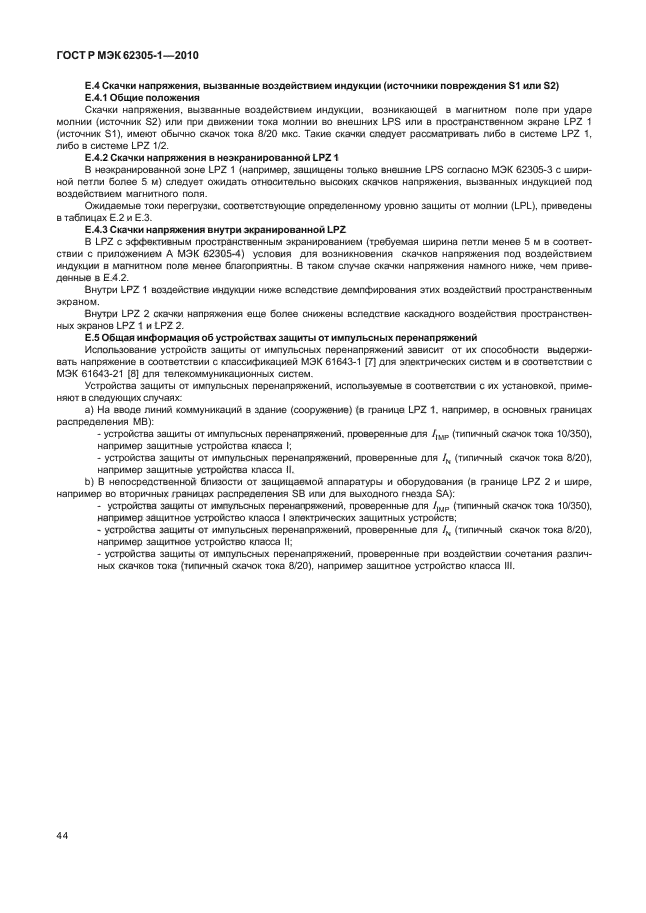

Информация о скачках напряжения, вызываемых молнией в различных точках установки, приведена в приложении Е.
5. Повреждение вследствие попадания молнии
5.1. Повреждение зданий (сооружений)
Молния, попадающая в здание (сооружение), может привести к повреждениям непосредственно в здании (сооружении), травмам и смерти людей и повреждению имущества, включая отказы внутренних систем здания. Повреждения и отказы могут проявляться на территории непосредственно вблизи здания (сооружения) и охватывать прилегающую территорию. Масштаб эскалации разрушений зависит от характеристик здания (сооружения) и параметров молнии.
5.1.1. Воздействие молнии на здание (сооружение)
Основные характеристики здания (сооружения), подверженного потенциальному воздействию молнии, включают в себя:
— материалы, из которых построено здание (древесина, кирпич, бетон, железобетон, металл);
— функциональное назначение (жилой дом, офис, ферма, театр, гостиница, школа, больница, музей, церковь, тюрьма, универмаг, банк, завод, промышленные и спортивные сооружения);
— содержимое здания (сооружения), особенности его обитателей (люди и животные) и наличие в здании горючих или негорючих, взрывчатых или невзрывчатых материалов, электрических и электронных систем с низким или высоким выдерживаемым напряжением;
— линии коммуникаций (линии электропередачи, телекоммуникационные линии, трубопроводы и т.д.);
— существующие и предоставляемые меры защиты (например, защитные меры для снижения физических повреждений и опасности для жизни, снижения количества отказов внутренних систем здания);
— масштаб распространения опасности: здания (сооружения) с затрудненной эвакуацией; здания (сооружения), в которых может возникнуть паника; здания (сооружения), опасные для прилегающих территорий; здания (сооружения), опасные для окружающей среды.

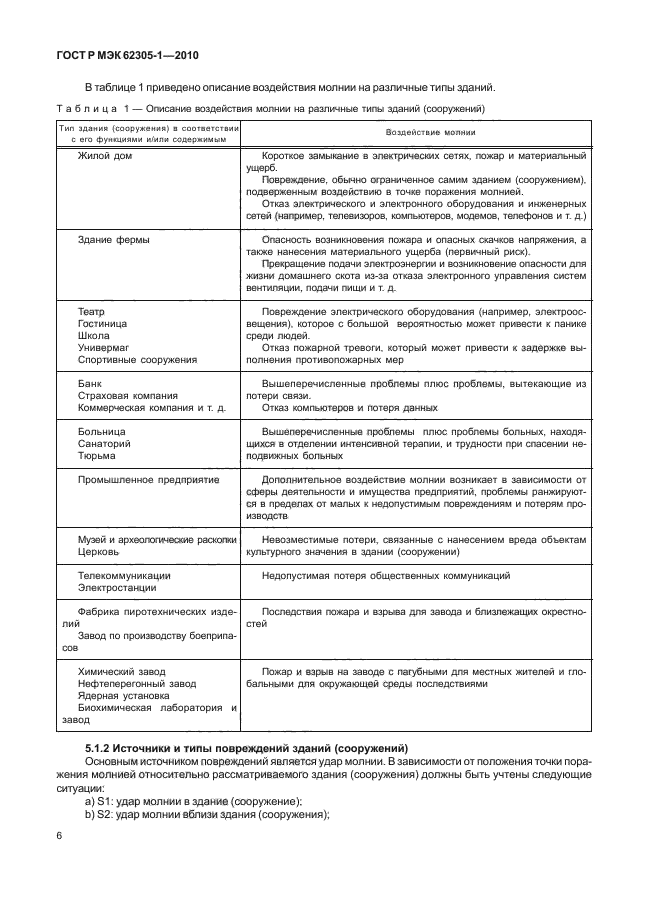

В таблице 1 приведено описание воздействия молнии на различные типы зданий.
Таблица 1 — Описание воздействия молнии на различные типы зданий (сооружений)
|
Тип здания (сооружения) в соответствии с его функциями и/или содержимым |
Воздействие молнии |
|
Жилой дом |
Короткое замыкание в электрических сетях, пожар и материальный ущерб. Повреждение, обычно ограниченное самим зданием (сооружением), подверженным воздействию в точке поражения молнией. Отказ электрического и электронного оборудования и инженерных сетей (например, телевизоров, компьютеров, модемов, телефонов и т.д.) |
|
Здание фермы |
Опасность возникновения пожара и опасных скачков напряжения, а также нанесения материального ущерба (первичный риск). Прекращение подачи электроэнергии и возникновение опасности для жизни домашнего скота из-за отказа электронного управления систем вентиляции, подачи пищи и т.д. |
|
Театр |
Повреждение электрического оборудования (например, электроосвещения), которое с большой вероятностью может привести к панике среди людей. Отказ пожарной тревоги, который может привести к задержке выполнения противопожарных мер |
|
Гостиница |
|
|
Школа |
|
|
Универмаг |
|
|
Спортивные сооружения |
|
|
Банк |
Вышеперечисленные проблемы плюс проблемы, вытекающие из потери связи. Отказ компьютеров и потеря данных |
|
Страховая компания |
|
|
Коммерческая компания и т.д. |
|
|
Больница |
Вышеперечисленные проблемы плюс проблемы больных, находящихся в отделении интенсивной терапии, и трудности при спасении неподвижных больных |
|
Санаторий |
|
|
Тюрьма |
|
|
Промышленное предприятие |
Дополнительное воздействие молнии возникает в зависимости от сферы деятельности и имущества предприятий, проблемы ранжируются в пределах от малых к недопустимым повреждениям и потерям производств |
|
Музей и археологические раскопки |
Невозместимые потери, связанные с нанесением вреда объектам культурного значения в здании (сооружении) |
|
Церковь |
|
|
Телекоммуникации |
Недопустимая потеря общественных коммуникаций |
|
Электростанции |
|
|
Фабрика пиротехнических изделий |
Последствия пожара и взрыва для завода и близлежащих окрестностей |
|
Завод по производству боеприпасов |
|
|
Химический завод |
Пожар и взрыв на заводе с пагубными для местных жителей и глобальными для окружающей среды последствиями |
|
Нефтеперегонный завод |
|
|
Ядерная установка |
|
|
Биохимическая лаборатория и завод |
5.1.2. Источники и типы повреждений зданий (сооружений)

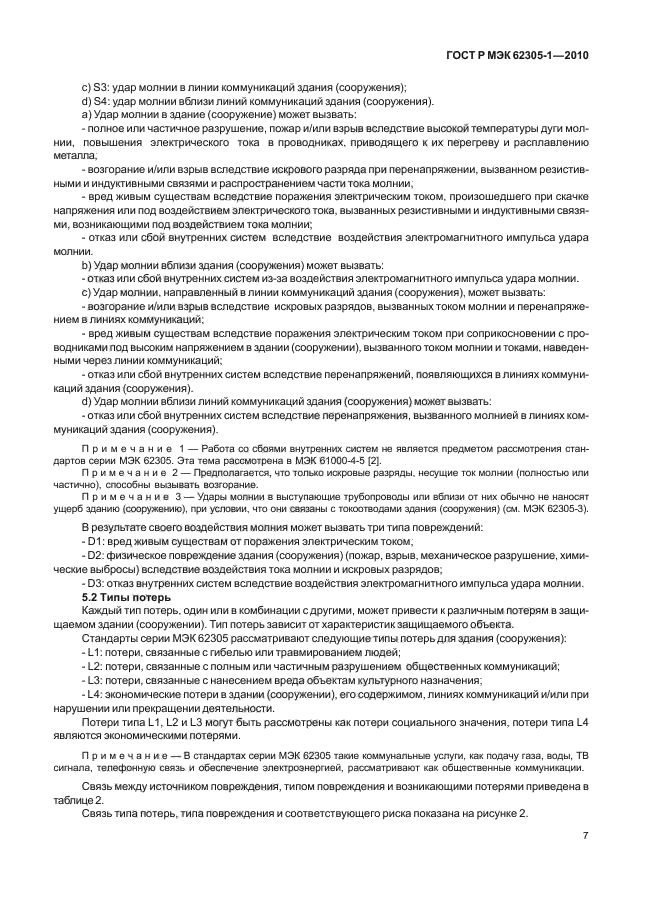

Основным источником повреждений является удар молнии. В зависимости от положения точки поражения молнией относительно рассматриваемого здания (сооружения) должны быть учтены следующие ситуации:
a) S1: удар молнии в здание (сооружение);
b) S2: удар молнии вблизи здания (сооружения);
c) S3: удар молнии в линии коммуникаций здания (сооружения);
d) S4: удар молнии вблизи линий коммуникаций здания (сооружения).
a) Удар молнии в здание (сооружение) может вызвать:
— полное или частичное разрушение, пожар и/или взрыв вследствие высокой температуры дуги молнии, повышения электрического тока в проводниках, приводящего к их перегреву и расплавлению металла;
— возгорание и/или взрыв вследствие искрового разряда при перенапряжении, вызванном резистивными и индуктивными связями и распространением части тока молнии;
— вред живым существам вследствие поражения электрическим током, произошедшего при скачке напряжения или под воздействием электрического тока, вызванных резистивными и индуктивными связями, возникающими под воздействием тока молнии;
— отказ или сбой внутренних систем вследствие воздействия электромагнитного импульса удара молнии.
b) Удар молнии вблизи здания (сооружения) может вызвать:
— отказ или сбой внутренних систем из-за воздействия электромагнитного импульса удара молнии.
c) Удар молнии, направленный в линии коммуникаций здания (сооружения), может вызвать:
— возгорание и/или взрыв вследствие искровых разрядов, вызванных током молнии и перенапряжением в линиях коммуникаций;
— вред живым существам вследствие поражения электрическим током при соприкосновении с проводниками под высоким напряжением в здании (сооружении), вызванного током молнии и токами, наведенными через линии коммуникаций;
— отказ или сбой внутренних систем вследствие перенапряжений, появляющихся в линиях коммуникаций здания (сооружения).
d) Удар молнии вблизи линий коммуникаций здания (сооружения) может вызвать:
— отказ или сбой внутренних систем вследствие перенапряжения, вызванного молнией в линиях коммуникаций здания (сооружения).
Примечание 1 — Работа со сбоями внутренних систем не является предметом рассмотрения стандартов серии МЭК 62305. Эта тема рассмотрена в МЭК 61000-4-5 [2].
Примечание 2 — Предполагается, что только искровые разряды, несущие ток молнии (полностью или частично), способны вызывать возгорание.
Примечание 3 — Удары молнии в выступающие трубопроводы или вблизи от них обычно не наносят ущерб зданию (сооружению), при условии, что они связаны с токоотводами здания (сооружения) (см. МЭК 62305-3).
В результате своего воздействия молния может вызвать три типа повреждений:
— D1: вред живым существам от поражения электрическим током;
— D2: физическое повреждение здания (сооружения) (пожар, взрыв, механическое разрушение, химические выбросы) вследствие воздействия тока молнии и искровых разрядов;
— D3: отказ внутренних систем вследствие воздействия электромагнитного импульса удара молнии.
5.2. Типы потерь
Каждый тип потерь, один или в комбинации с другими, может привести к различным потерям в защищаемом здании (сооружении). Тип потерь зависит от характеристик защищаемого объекта.
Стандарты серии МЭК 62305 рассматривают следующие типы потерь для здания (сооружения):
— L1: потери, связанные с гибелью или травмированием людей;
— L2: потери, связанные с полным или частичным разрушением общественных коммуникаций;
— L3: потери, связанные с нанесением вреда объектам культурного назначения;
— L4: экономические потери в здании (сооружении), его содержимом, линиях коммуникаций и/или при нарушении или прекращении деятельности.
Потери типа L1, L2 и L3 могут быть рассмотрены как потери социального значения, потери типа L4 являются экономическими потерями.
Примечание — В стандартах серии МЭК 62305 такие коммунальные услуги, как подачу газа, воды, ТВ сигнала, телефонную связь и обеспечение электроэнергией, рассматривают как общественные коммуникации.

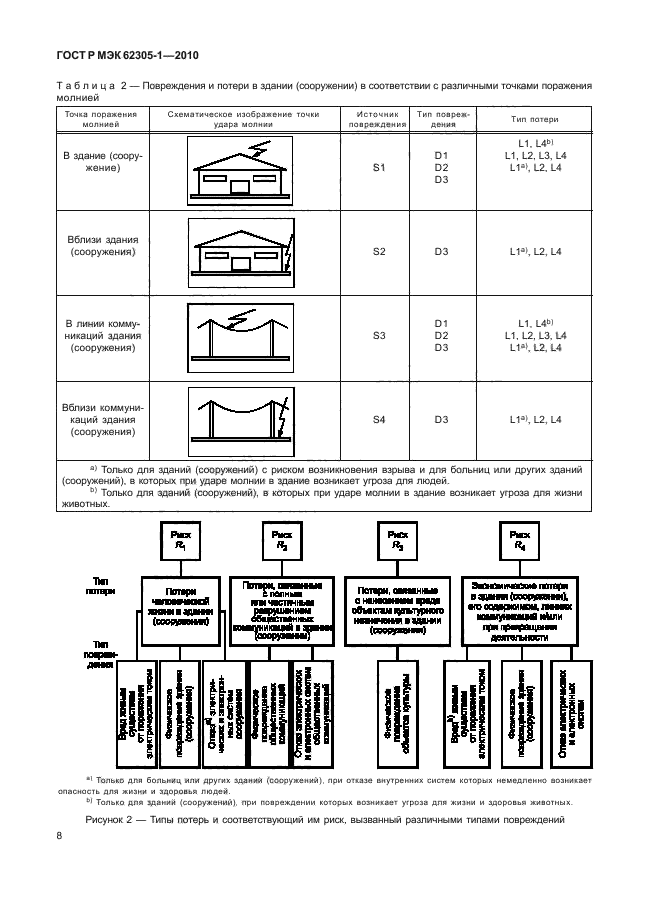

Связь между источником повреждения, типом повреждения и возникающими потерями приведена в таблице 2.
Связь типа потерь, типа повреждения и соответствующего риска показана на рисунке 2.
Таблица 2 — Повреждения и потери в здании (сооружении) в соответствии с различными точками поражения молнией
|
Точка поражения молнией |
Схематическое изображение точки удара молнии |
Источник повреждения |
Тип повреждения |
Тип потери |
|
В здание (сооружение) |
|
<
Надёжность болтового соединения зависит не только от диаметра крепежа. Важно учитывать класс прочности, длину
Разбираем, что такое инертные материалы в строительстве, какие виды к ним относятся, где применяются
Ошибиться в расчете кирпича в любую сторону – одинаково плохо. Купишь меньше нужного: придется
Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться
|
