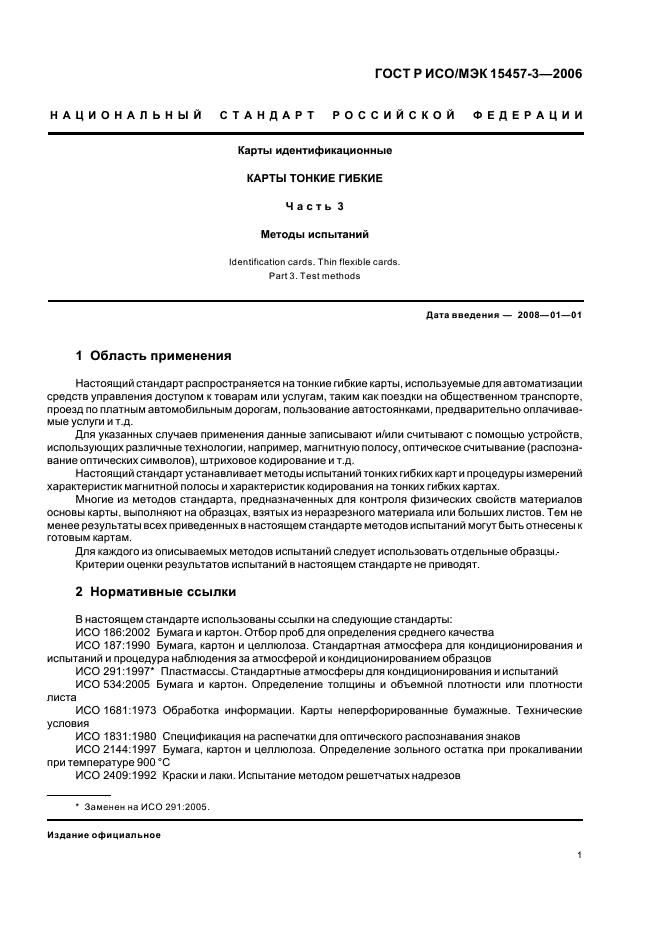

ГОСТ Р ИСО/МЭК 15457-3—2006 НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Карты идентификационные

КАРТЫ ТОНКИЕ ГИБКИЕ

Часть 3

Методы испытаний

Identification cards. Thin flexible cards. Part 3. Test methods

Дата введения — 2008—01—01

1    Область применения

Настоящий стандарт распространяется на тонкие гибкие карты, используемые для автоматизации средств управления доступом к товарам или услугам, таким как поездки на общественном транспорте, проезд по платным автомобильным дорогам, попьзование автостоянками, предварительно оплачиваемые услуги и т.д.

Для указанных случаев применения данные записывают и/или считывают с помощью устройств, испопьзующих различные технологии, например, магнитную полосу, оптическое считывание (распознавание оптических символов), штриховое кодирование и т.д.

Настоящий стандарт устанавливает методы испытаний тонких гибких карт и процедуры измерений характеристик магнитной полосы и характеристик кодирования на тонких гибких картах.

Многие из методов стандарта, предназначенных для контроля физических свойств материалов основы карты, выполняют на образцах, взятых из неразрезного материала или больших листов. Тем не менее результаты всех приведенных в настоящем стандарте методов испытаний могут быть отнесены к готовым картам.

Для каждого из описываемых методов испытаний следует использовать отдельные образцы,-Критерии оценки результатов испытаний в настоящем стандарте не приводят.

2    Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ИСО 186:2002 Бумага и картон. Отбор проб для определения среднего качества ИСО 187:1990 Бумага, картон и целлюлоза. Стандартная атмосфера для кондиционирования и испытаний и процедура наблюдения за атмосферой и кондиционированием образцов

ИСО 291:1997* Пластмассы. Стандартные атмосферы для кондиционирования и испытаний ИСО 534:2005 Бумага и картон. Определение толщины и объемной плотности или плотности

листа

ИСО 1681:1973 Обработка информации. Карты неперфорированные бумажные. Технические условия

ИСО 1831:1980 Спецификация на распечатки для оптического распознавания знаков ИСО 2144:1997 Бумага, картон и целлюлоза. Определение зольного остатка при прокаливании при температуре 900 вС

ИСО 2409:1992 Краски и лаки. Испытание методом решетчатых надрезов

‘ Заменен на ИСО 291:2005.

Издание официальное

1

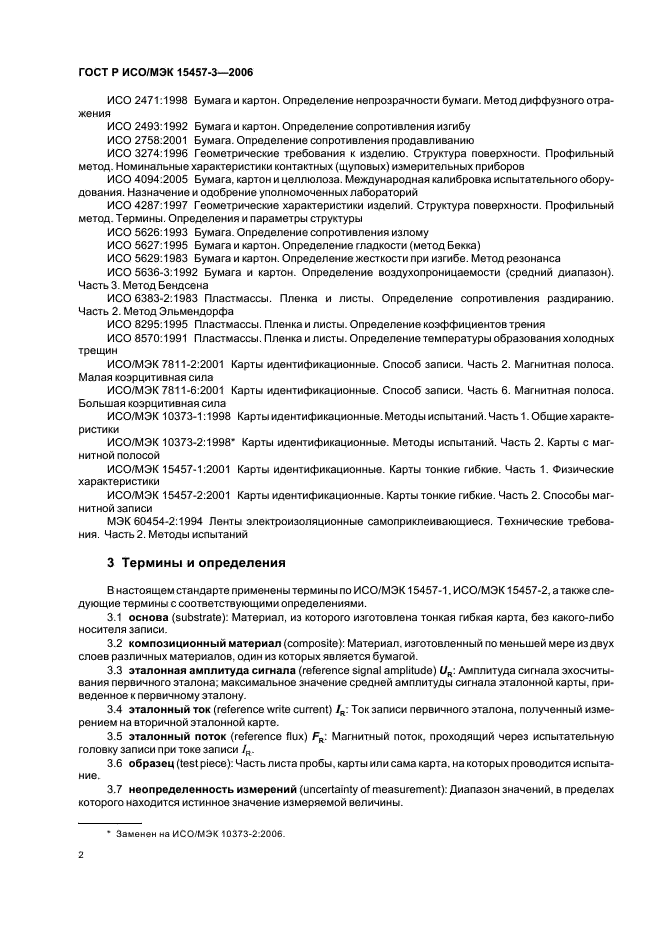

ГОСТ Р ИСО/МЭК 15457-3—2006

ИСО 2471:1998 Бумага и картон. Определение непрозрачности бумаги. Метод диффузного отражения

ИСО 2493:1992 Бумага и картон. Определение сопротивления изгибу ИСО 2758:2001 Бумага. Определение сопротивления продавливанию

ИСО 3274:1996 Геометрические требования к изделию. Структура поверхности. Профильный метод. Номинальные характеристики контактных (щуповых) измеритепьных приборов

ИСО 4094:2005 Бумага, картон и целлюлоза. Международная калибровка испытательного оборудования. Назначение и одобрение уполномоченных лабораторий

ИСО 4287:1997 Геометрические характеристики изделий. Структура поверхности. Профильный метод. Термины. Определения и параметры структуры

ИСО 5626:1993 Бумага. Определение сопротивления излому

ИСО 5627:1995 Бумага и картон. Определение гладкости (метод Бекка)

ИСО 5629:1983 Бумага и картон. Определение жесткости при изгибе. Метод резонанса ИСО 5636-3:1992 Бумага и картон. Опредепение воздухопроницаемости (средний диапазон). Часть 3. Метод Бендсена

ИСО 6383-2:1983 Пластмассы. Пленка и листы. Определение сопротивления раздиранию. Часть 2. Метод Эльмендорфа

ИСО 8295:1995 Пластмассы. Пленка и листы. Опредепение коэффициентов трения ИСО 8570:1991 Пластмассы. Пленка и листы. Определение температуры образования холодных трещин

ИСО/МЭК 7811-2:2001 Карты идентификационные. Способ записи. Часть 2. Магнитная полоса. Малая коэрцитивная сила

ИСО/МЭК 7811-6:2001 Карты идентификационные. Способ записи. Часть 6. Магнитная попоса. Большая коэрцитивная сила

ИСО/МЭК 10373-1:1998 Карты идентификационные. Методы испытаний. Часть 1. Общие характеристики

ИСО/МЭК 10373-2:1998′ Карты идентификационные. Методы испытаний. Часть 2. Карты с магнитной полосой

ИСО/МЭК 15457-1:2001 Карты идентификационные. Карты тонкие гибкие. Часть 1. Физические характеристики

ИСО/МЭК 15457-2:2001 Карты идентификационные. Карты тонкие гибкие. Часть 2. Способы магнитной записи

МЭК 60454-2:1994 Ленты электроизоляционные самоприклеивающиеся. Технические требования. Часть 2. Методы испытаний

3 Термины и определения

В настоящем стандарте применены термины по ИСО/МЭК 15457-1. ИСО/МЭК 15457-2, а также следующие термины с соответствующими определениями.

3.1    основа (substrate): Материал, из которого изготовлена тонкая гибкая карта, без какого-либо носителя записи.

3.2    композиционный материал (composite): Материал, изготовленный по меньшей мере из двух споев различных материалов, один из которых является бумагой.

3.3    эталонная амплитуда сигнала (reference signal amplitudo) UR: Амплитуда сигнала эхосчиты-вания первичного эталона; максимальное значение средней амплитуды сигнала эталонной карты, приведенное к первичному эталону.

3.4    эталонный ток (reference write current) lR: Ток записи первичного эталона, полученный измерением на вторичной эталонной карте.

3.5    эталонный поток (reference flux) FR: Магнитный поток, проходящий через испытательную головку записи при токе записи /„.

3.6    образец (test piece): Часть писта пробы, карты или сама карта, на которых проводится испытание.

3.7    неопределенность измерений (uncertainty of measurement): Диапазон значений, в пределах которого находится истинное значение измеряемой величины.

* Заменен на ИСО/МЭК 10373-2:2006.

ГОСТ Р ИСО/МЭК 15457-3—2006

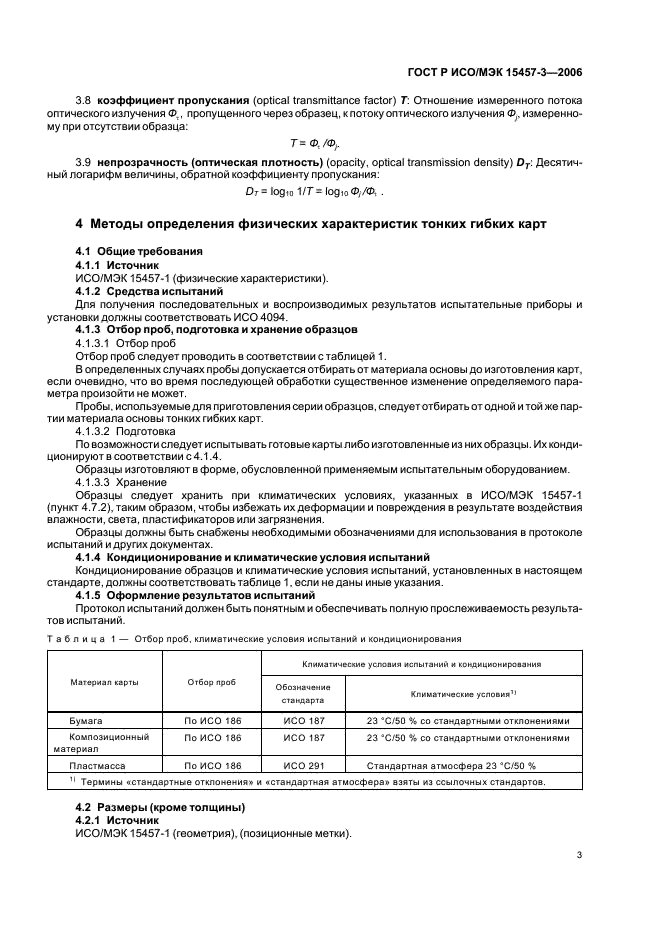

3.8    коэффициент пропускания (optical transmittance factor) Т: Отношение измеренного потока оптического излучения Ф., пропущенного через образец, к потоку оптического излучения Ф,. измеренному при отсутствии образца:

Т= ф/Ф,.

3.9    непрозрачность (оптическая плотность) (opacity, optical transmission density) DT: Десятичный логарифм величины, обратной коэффициенту пропускания:

Dt= log,o 1/Г = 1одюФ,/Ф. .

4 Методы определения физических характеристик тонких гибких карт

4.1    Общие требования

4.1.1    Источник

ИСО/МЭК15457-1 (физические характеристики).

4.1.2    Сродства испытаний

Для получения поспедовательных и воспроизводимых резупьтатов испытатепьные приборы и установки допжны соответствовать ИСО 4094.

4.1.3    Отбор проб, подготовка и хранение образцов

4.1.3.1    Отбор проб

Отбор проб спедует проводить в соответствии с таблицей 1.

В определенных случаях пробы допускается отбирать от материала основы до изготовления карт, если очевидно, что во время последующей обработки существенное изменение определяемого параметра произойти не может.

Пробы, используемые для приготовления серии образцов, следует отбирать от одной и той же партии материала основы тонких гибких карт.

4.1.3.2    Подготовка

По возможности следует испытывать готовые карты либо изготовленные из них образцы. Их кондиционируют в соответствии с 4.1.4.

Образцы изготовляют в форме, обусловленной применяемым испытательным оборудованием.

4.1.3.3    Хранение

Образцы следует хранить при климатических условиях, указанных в ИСО/МЭК 15457-1 (пункт 4.7.2), таким образом, чтобы избежать их деформации и поврежаения в результате воздействия влажности, света, пластификаторов или загрязнения.

Образцы должны быть снабжены необходимыми обозначениями для использования в протоколе испытаний и других документах.

4.1.4    Кондиционирование и климатические условия испытаний

Кондиционирование образцов и климатические условия испытаний, установпенных в настоящем стандарте, должны соответствовать таблице 1. если не даны иные указания.

4.1.5    Оформление результатов испытаний

Протокол испытаний должен быть понятным и обеспечивать полную прослежиеаемость результатов испытаний.

Таблица 1— Отбор проб, климатические условия испытаний и кондиционирования

Материал карты

Отбор проб

Климатические условия испытаний и кондиционирования

Обозначение

стандарта

Климатические условия’’

Бумага

По ИСО 186

ИСО 18/

23 “C/SO % со стандартными отклонениями

Композиционный

материал

По ИСО 186

ИСО 187

23 *С/50 % со стандартными отклонениями

Пластмасса

По ИСО 186

ИСО 291

Стандартная атмосфера 23 *С/50 %

» Термины «стандартные отклонения» и «стандартная атмосфера» взяты из ссылочных стандартов.

4.2 Размеры (кроме толщины)

4.2.1 Источник

ИСО/МЭК 15457-1 (геометрия), (позиционные метки).

3

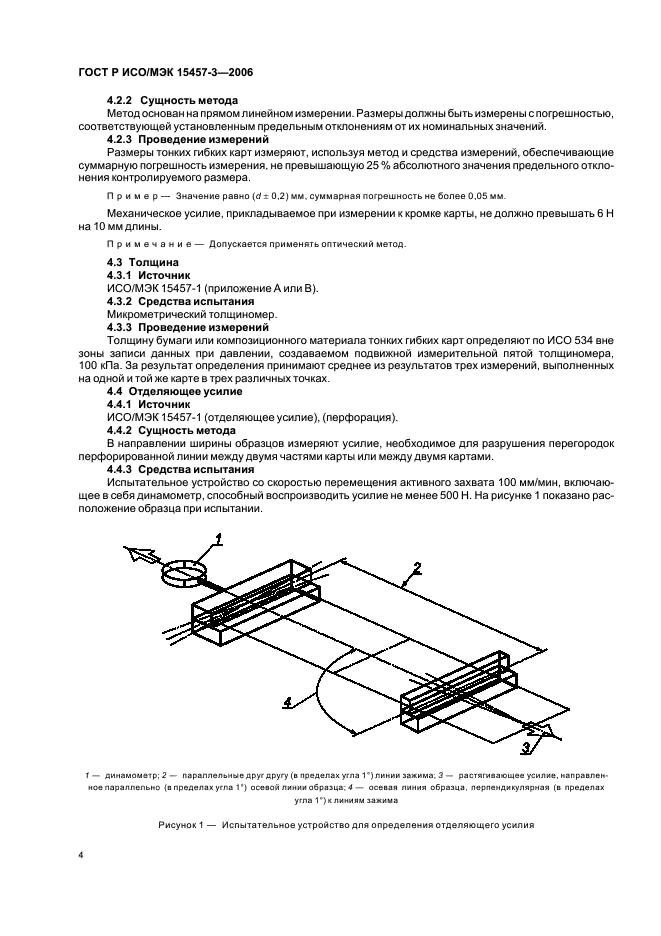

ГОСТ Р ИСО/МЭК 15457-3—2006

4.2.2    Сущность метода

Метод основан на прямом линейном измерении. Размеры должны быть измерены с погрешностью, соответствующей установленным предельным отклонениям от их номинальных значений.

4.2.3    Проведение измерений

Размеры тонких гибких карт измеряют, используя метод и средства измерений, обеспечивающие суммарную погрешность измерения, не превышающую 25 % абсолютного значения предельного отклонения контролируемого размера.

Пример— Значение равно (d х 0,2) мм. суммарная погрешность не более 0,05 мм.

Механическое усилие, прикладываемое при измерении к кромке карты, не должно превышать 6 Н на 10 мм длины.

Примечание — Допускается применять оптический метод.

4.3    Толщина

4.3.1    Источник

ИСО/МЭК 15457-1 (приложение А или В).

4.3.2    Средства испытания

Микрометрический толщиномер.

4.3.3    Проведение измерений

Толщину бумаги или композиционного материала тонких гибких карт определяют по ИСО 534 вне зоны записи данных при давлении, создаваемом подвижной измерительной пятой толщиномера. 100 кПа. За результат определения принимают среднее из результатов трех измерений, выполненных на одной и той же карте в трех различных точках.

4.4 Отделяющее усилие

4.4.1    Источник

ИСО/МЭК 15457-1 (отделяющее усилие), (перфорация).

4.4.2    Сущность метода

В направлении ширины образцов измеряют усилие, необходимое для разрушения перегородок перфорированной линии между двумя частями карты или между двумя картами.

4.4.3    Средства испытания

Испытательное устройство со скоростью перемещения активного захвата 100 мм/мин, включающее в себя динамометр, способный воспроизводить усилие не менее 500 Н. На рисунке 1 показано расположение образца при испытании.

Рисунок 1 — Испытательное устройство для определения отделяющего усилия

1 — динамометр; 2 — параллельные друг другу (в пределах угла 1*) линии зажима. 3 — растягивающее усилие, направленное параллельно (а пределах угла 1*) осевой линии образца. 4 — осевая линия образца, перпендикулярная (в пределах

угла 1′)к линиям зажиыа

4

ГОСТ Р ИСО/МЭК 15457-3—2006

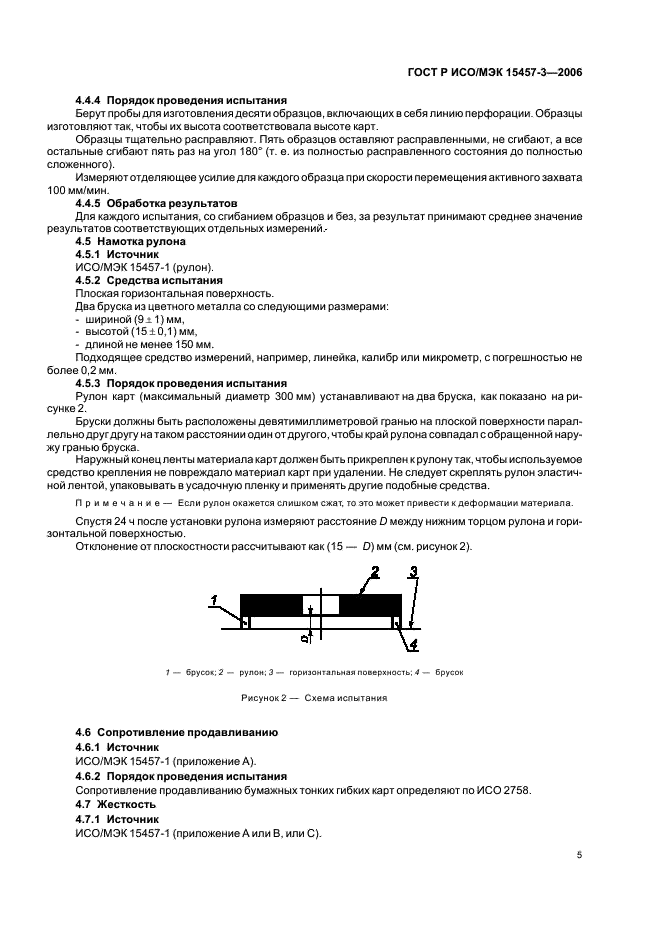

4.4.4    Порядок проводения испытания

Берут пробы для изготовления десяти образцов, включающих в себя линию перфорации. Образцы изготовляют так. чтобы их высота соответствовала высоте карт.

Образцы тщательно расправляют. Пять образцов оставляют расправленными, не сгибают, а все остальные сгибают пять раз на угол 180° (т. е. из полностью расправленного состояния до полностью сложенного).

Измеряют отделяющее усилие для каждого образца при скорости перемещения активного захвата 100 мм/мин.

4.4.5    Обработка результатов

Для каждого испытания, со сгибанием образцов и без, за результат принимают среднее значение результатов соответствующих отдельных измерений,-

4.5    Намотка рулона

4.5.1    Источник

ИСО/МЭК 15457-1 (рулон).

4.5.2    Средства испытания

Плоская горизонтальная поверхность.

Два бруска из цветного металла со следующими размерами:

—    шириной (9 л1) мм.

—    высотой (15 ±0.1) мм.

—    длиной не менее 150 мм.

Подходящее средство измерений, например, линейка, калибр или микрометр, с погрешностью не более 0,2 мм.

4.5.3    Порядок проводения испытания

Рулон карт (максимальный диаметр 300 мм) устанавливают на два бруска, как показано на рисунке 2.

Бруски должны быть расположены девятимиллиметровой гранью на плоской поверхности параллельно друг другу на таком расстоянии один от другого, чтобы фай рулона совпадал с обращенной наружу гранью бруска.

Наружный конец ленты материала карт должен быть прикреплен к рулону так. чтобы используемое средство крепления не повреждало материал карт при удалении. Не следует скреплять рулон эластичной лентой, упаковывать в усадочную пленку и применять другие подобные средства.

Примечание — Если рулон окажется слишком сжат, то это может привести к деформации материала.

Спустя 24 ч после установки рулона измеряют расстояние D между нижним торцом рулона и горизонтальной поверхностью.

Отклонение от плоскостности рассчитывают как (15 — D) мм (см. рисунок 2).

1— брусок; 2 — рулон; 3— горизонтальная поверхность; 4 — брусок Рисунок 2— Схема испытания

4.6    Сопротивление продавливанию

4.6.1    Источник

ИСО/МЭК 15457-1 (приложение А).

4.6.2    Порядок проведения испытания

Сопротивление продавливанию бумажных тонких гибких карт определяют по ИСО 2758.

4.7    Жесткость

4.7.1 Источник

ИСО/МЭК 15457-1 (приложение А или В. или С).

5

ГОСТ Р ИСО/МЭК 15457-3—2006

4.7.2 Порядок проведения испытания

Образцы вырезают из листов пробы, соответствующих требованиям к плоскостности, установленным для соответствующего формата тонких гибких карт.

Жесткость определяют по ИСО 5629 или ИСО 2493 в направлении ширины карты в соответствии с требованиями ИСО/МЭК 15457-1.

4.8    Прочность на излом

4.8.1    Источник

ИСО/МЭК 15457-1 (приложение А).

4.8.2    Средства испытания

Прибор Шоппера или прибор Ломаржи с усилием натяжения 8.68 Н.

Примечание — При использовании прибора Ломаржи с усилием натяжения 8.68 Н результаты будут сопоставимы с результатами, попучаемыми при использования прибора Шоппера.

4.8.3    Порядок проведения испытания

Прочность на излом опредепяют по ИСО 5626 как в машинном, так и в поперечном направлениях бумаги за предепами зоны записи данных.

Образцы для испытания берут от одной и той же партии материала основы тонких гибких карт или от одной и той же партии готовых карт.

Результат выражают в виде Lo10(n), где п — число двойных перегибов.

4.9    Зольность

4.9.1    Источник

ИСО/МЭК 15457-1 (приложение А).

4.9.2    Порядок проведения испытания

Зольность бумажной тонкой гибкой карты определяют по ИСО 2144. Образец для испытания берут вне зон записи данных, предпочтительно из зон. не подвергавшихся печати.

4.10    Гладкость

4.10.1    Источник

ИСО/МЭК 15457-1 (приложение А или В. или С).

4.10.2    Порядок проведения испытания

Гладкость определяют по методу Бекка по ИСО 5627 на обеих сторонах карты вне зоны записи данных.

Если размеры образцов должны быть больше, чем имеющийся участок вне зоны записи данных, то допускается изготавливать образцы из материала для тонких гибких карт непосредственно перед изготовлением из него карт или рулонов.

Для определения гладкости по Бекку допускается использовать электронный прибор, еслион обеспечивает точность измерений в соответствии с ИСО 5627.

4.11    Непрозрачность (метод с использованием светонепроницаемой стопы) и непрозрачность (в диапазоне длин волн 700—1000 нм)

4.11.1    Источник

ИСО/МЭК 15457-1 (приложение А или В. или С).

4.11.2    Порядок проведения испытания

Определяют непрозрачность по ИСО 2471 (с использованием светонепроницаемой стопы) и/ипи ИСО/МЭК 10373-1 (в диапазоне длин волн 700—1000 нм). Соответствие требованиям ИСОУМЭК15457-1 к непрозрачности проверяют на всей площади карты.

Примечание 1— На участках, имеющих фотопюминесцентные свойства, могут быть попучвны аномальные результаты.

Лримечание2 — Испытание на непрозрачность (в диапазоне длин волн 700—1000 нм) проводят в случаях. когда наличие карты в приемном устройстве определяется по ослаблению потока света между его источником и приемником.

4.12    Коэффициент трения и усилие раскладывания стопы

4.12.1    Источник

ИСО/МЭК 15457-1 (приложение А или В. или С).

4.12.2    Порядок проведения испытания

Определяют динамический коэффициент трения (основа/нержавеющая сталь) по ИСО 8295 и/или усилие раскладывания стопы по ИС01681 в машинном направлении, используя следующие параметры.

ГОСТ Р ИСО/МЭК 15457-3—2006

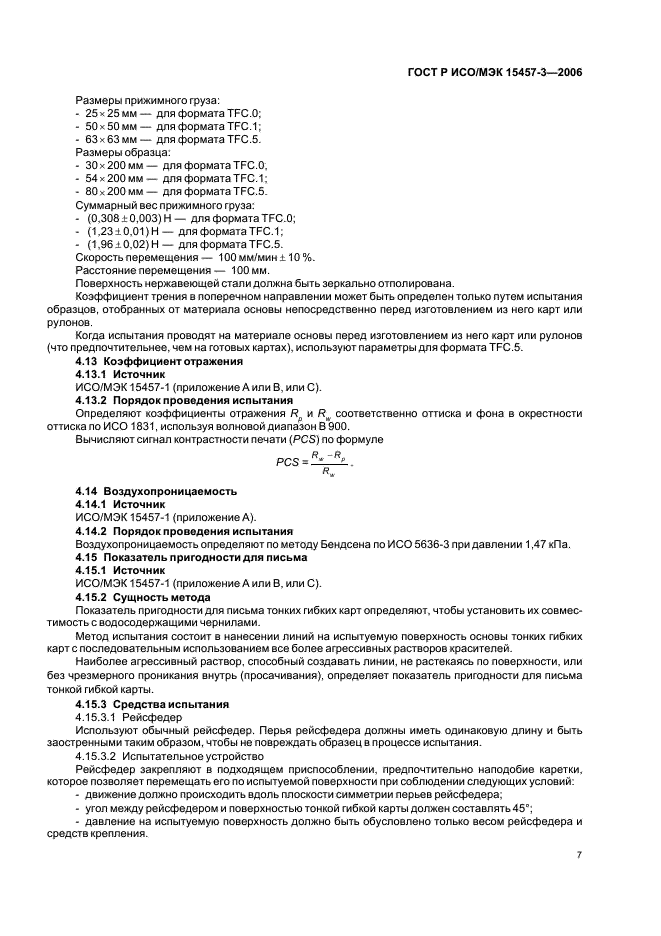

Размеры прижимного груза:

—    25×25 мм — для формата TFC.0;

—    50*50 мм — для формата TFC.1;

—    63 *63 мм — для формата TFC.5.

Размеры образца:

—    30 *200 мм — для формата TFC.0.

—    54 *200 мм — для формата TFC.1:

—    80 *200 мм — для формата TFC.5.

Суммарный вес прижимного груза:

—    (0,308 ± 0,003) Н — для формата TFC.0;

—    (1.2310,01) Н — для формата TFC.1;

—    (1,96 ± 0,02) Н — для формата TFC.5.

Скорость перемещения — 100 мм/мин i 10 %.

Расстояние перемещения — 100 мм.

Поверхность нержавеющей стал и должна быть зеркально отполирована.

Коэффициент трения в поперечном направлении может быть определен только путем испытания образцов, отобранных от материала основы непосредственно перед изготовлением из него карт или рулонов.

Когда испытания проводят на материале основы перед изготовлением из него карт или рулонов (что предпочтительнее, чем на готовых картах), используют параметры для формата TFC.5.

4.13    Коэффициент отражения

4.13.1    Источник

ИСО/МЭК 15457-1 (приложение А или В, или С).

4.13.2    Порядок проведения испытания

Определяют коэффициенты отражения и соответственно оттиска и фона в окрестности оттиска по ИСО 1831, используя волновой диапазон В 900.

Вычисляют сигнал контрастности печати (PCS) по формуле

PCS = R* ~Rp.

4.14    Воздухопроницаемость

4.14.1    Источник

ИСО/МЭК 15457-1 (приложение А).

4.14.2    Порядок проведения испытания

Воздухопроницаемость определяют по методу Бендсена по ИСО 5636-3 при давлении 1,47 кПа.

4.15    Показатель пригодности для письма

4.15.1    Источник

ИСО/МЭК 15457-1 (приложение А или В. или С).

4.15.2    Сущность метода

Показатель пригодности для письма тонких гибких карт определяют, чтобы установить их совместимость с водосодержащими чернилами.

Метод испытания состоит в нанесении линий на испытуемую поверхность основы тонких гибких карт с последовательным использованием все более агрессивных растворов красителей.

Наиболее агрессивный раствор, способный создавать пинии, не растекаясь по поверхности, или без чрезмерного проникания внутрь (просачивания), определяет показатель пригодности для письма тонкой гибкой карты.

4.15.3    Средства испытания

4.15.3.1    Рейсфедер

Используют обычный рейсфедер. Перья рейсфедера должны иметь одинаковую длину и быть заостренными таким образом, чтобы не повреждать образец в процессе испытания.

4.15.3.2    Испытательное устройство

Рейсфедер закрепляют в подходящем приспособлении, предпочтительно наподобие каретки, которое позволяет перемещать его по испытуемой поверхности при собпюдении следующих условий:

—    движение должно происходить вдоль плоскости симметрии перьев рейсфедера;

—    угол между рейсфедером и поверхностью тонкой гибкой карты должен составлять 45°;

—    давление на испытуемую поверхность должно быть обусловлено только весом рейсфедера и средств крепления.

7

ГОСТ Р ИСО/МЭК 15457-3—2006

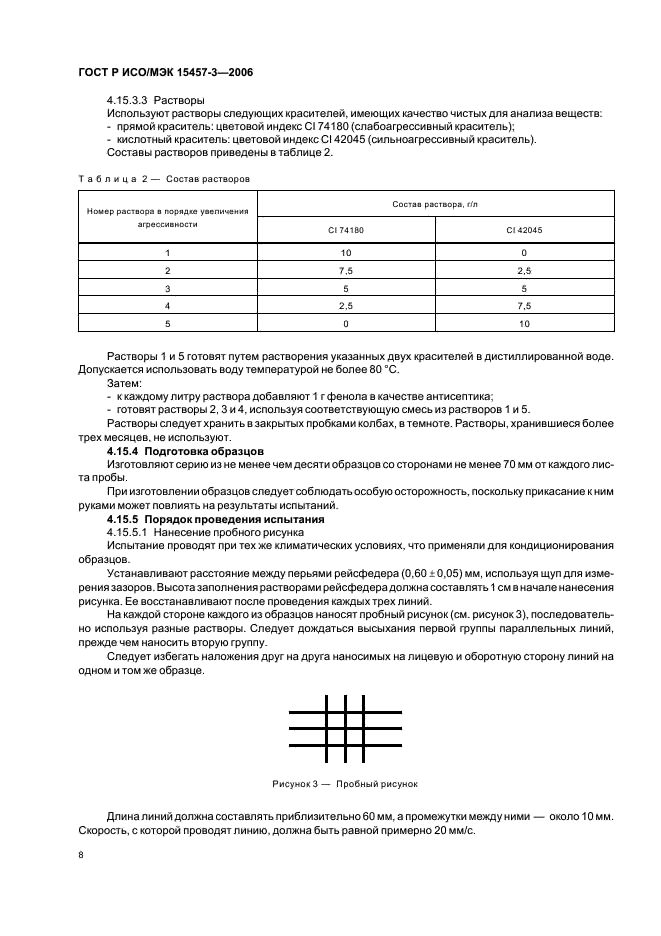

4.15.3.3 Растворы

Используют растворы следующих красителей, имеющих качество чистых для анализа веществ:

—    прямой краситель: цветовой индекс CI74180 (слабоагрессивный краситель);

—    кислотный краситель: цветовой индекс CI42045 (сильноагрессивный краситель).

Составы растворов приведены в таблице 2.

Таблица 2 — Состав растворов

Номер раствора а поряди увеличения агрессивности

Состав раствора, г/л

CI74180

CI42045

1

10

0

2

7.5

2.5

3

5

5

4

2.5

7.5

5

0

10

Растворы 1 и 5 готовят путем растворения указанных двух красителей в дистиллированной воде. Допускается испопьзовать воду температурой не бопее 80 °С.

Затем:

—    к каждому питру раствора добавпяют 1 г фенола в качестве антисептика;

—    готовят растворы 2.3 и 4. испопьзуя соответствующую смесь из растворов 1 и 5.

Растворы спедует хранить в закрытых пробками колбах, в темноте. Растворы, хранившиеся более трех месяцев, не ислопьзуют.

4.15.4    Подготовка образцов

Изготовляют серию из не менее чем десяти образцов со сторонами не менее 70 мм от каждого листа пробы.

При изготовлении образцов следует соблюдать особую осторожность, поскопьку прикасание к ним руками может повпиять на результаты испытаний.

4.15.5    Порядок проведения испытания

4.15.5.1 Нанесение пробного рисунка

Испытание проводят при тех же климатических условиях, что применяли для кондиционирования образцов.

Устанавливают расстояние между перьями рейсфедера (0.60 ±0.05) мм. используя щуп для измерения зазоров. Высота заполнения растворами рейсфедера должна составлять 1 см в начале нанесения рисунка. Ее восстанавливают после проведения каждых трех пиний.

На каждой стороне каждого из образцов наносят пробный рисунок (см. рисунок 3), последователь-но испопьзуя разные растворы. Следует дождаться высыхания первой группы параллельных линий, прежде чем наносить вторую группу.

Следует избегать наложения друг на друга наносимых на лицевую и оборотную сторону линий на одном и том же образце.

Рисунок 3— Пробный рисунок

Длина линий должна составлять прибпизитепьнобО мм. а промежутки между ними — около 10 мм. Скорость, с которой проводят линию, должна быть равной примерно 20 мм/с.

8

ГОСТ Р ИСО/МЭК 15457-3—2006

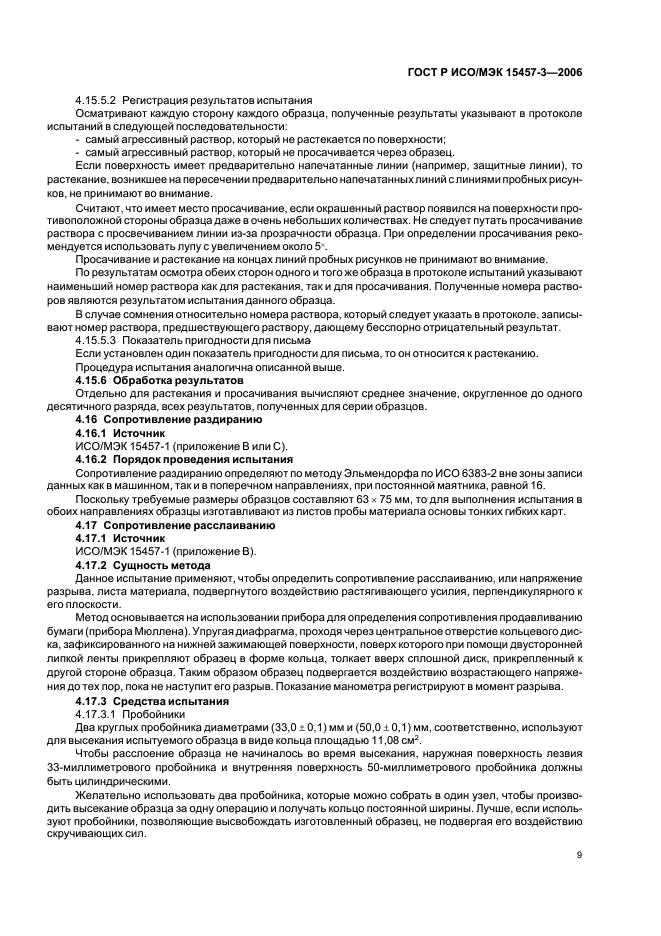

4.15.5.2    Регистрация результатов испытания

Осматривают каждую сторону каждого образца, полученные результаты указывают в протокопе испытаний в следующей последовательности:

—    самый агрессивный раствор, который не растекается по поверхности;

—    самый агрессивный раствор, который не просачивается через образец.

Если поверхность имеет предварительно напечатанные пинии (например, защитные пинии), то растекание, возникшее на пересечении предварительно напечатанных линий спиниями пробных рисунков. не принимают во внимание.

Считают, что имеет место просачивание, еспи окрашенный раствор появился на поверхности противоположной стороны образца даже в очень небольших количествах. Не следует путать просачивание раствора с просвечиванием пинии из-за прозрачности образца. При опредепении просачивания рекомендуется использовать лупу с увеличением около 5-.

Просачивание и растекание на концах линий пробных рисунков не принимают во внимание.

По результатам осмотра обеих сторон одного и того же образца в протоколе испытаний указывают наименьший номер раствора как для растекания, так и для просачивания. Полученные номера растворов являются результатом испытания данного образца.

В спучае сомнения относительно номера раствора, который следует указать в протоколе, записывают номер раствора, предшествующего раствору, дающему бесспорно отрицательный результат.

4.15.5.3    Показатель пригодности для письма

Если установлен один показатель пригодности для письма, то он относится к растеканию.

Процедура испытания аналогична описанной выше.

4.15.6 Обработка результатов

Отдельно для растекания и просачивания вычиспяют среднее значение, округленное до одного десятичного разряда, всех результатов, полученных для серии образцов.

4.16    Сопротивление раздиранию

4.16.1    Источник

ИСО/МЭК 15457-1 (приложение В ипи С).

4.16.2    Порядок проведения испытания

Сопротивление раздиранию определяют по методу Эльмендорфа по ИСО 6383-2 вне зоны записи данных как в машинном, так и в поперечном направлениях, при постоянной маятника, равной 16.

Поскольку требуемые размеры образцов составляют 63 * 75 мм. то для выполнения испытания в обоих направпениях образцы изготавпивают из листов пробы материала основы тонких гибких карт.

4.17    Сопротивление расслаиванию

4.17.1    Источник

ИСО/МЭК 15457-1 (приложение В).

4.17.2    Сущность метода

Данное испытание применяют, чтобы опредепить сопротивление расслаиванию, или напряжение разрыва, писта материала, подвергнутого воздействию растягивающего усипия, перпендикулярного к его плоскости.

Метод основывается на испопьзовании прибора дпя опредепения сопротивпения продавпиванию бумаги (прибора Мюллена). Упругая диафрагма, проходя через центральное отверстие кольцевого диска. зафиксированного на нижней зажимающей поверхности, поверх которого при помощи двусторонней липкой пенты прикрепляют образец в форме кольца, толкает вверх сппошной диск, прикрепленный к другой стороне образца. Таким образом образец подвергается воздействию возрастающего напряжения до тех пор, пока не наступит его разрыв. Показание манометра регистрируют в момент разрыва.

4.17.3    Средства испытания

4.17.3.1 Пробойники

Два крутых пробойника диаметрами (33,0 ±0,1) мм и (50.0 ±0,1) мм. соответственно, используют для высекания испытуемого образца в виде кольца площадью 11.08 см2.

Чтобы расслоение образца не начиналось во время высекания, наружная поверхность лезвия 33-миллиметрового пробойника и внутренняя поверхность 50-миллиметрового пробойника должны быть цилиндрическими.

Желательно использовать два пробойника, которые можно собрать в один узел, чтобы производить высекание образца за одну операцию и получать кольцо постоянной ширины. Лучше, если испопь-зуют пробойники, позвопяющие высвобождать изготовленный образец, не подвергая его воздействию скручивающих сил.

9

ГОСТ Р ИСО/МЭК 15457-3—2006

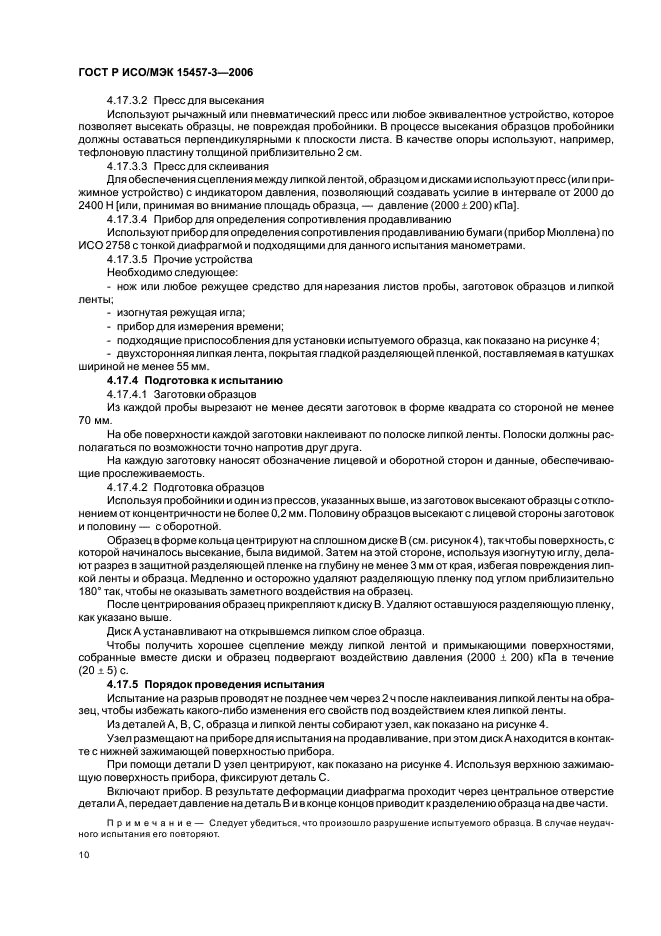

4.17.3.2    Пресс для высекания

Используют рычажный или пневматический пресс или любое эквивалентное устройство, которое позвопяет высекать образцы, не повреждая пробойники. В процессе высекания образцов пробойники должны оставаться перпендикупярными к плоскости листа. В качестве опоры используют, например, тефпоновую пластину толщиной приблизительно 2 см.

4.17.3.3    Пресс для склеивания

Для обеспечения сцеппения между липкой лентой, образцом и дисками используют пресс (или прижимное устройство) с индикатором давления, позволяющий создавать усилие в интервале от 2000 до 2400 Н [или. принимая во внимание площадь образца, — давление (2000 ± 200) кПа).

4.17.3.4    Прибор для определения сопротивпения продавпиванию

Используют прибор для определения сопротивления продавпиванию бумаги (

Понравилась статья? Поделиться с друзьями:
Стройсоветы
Добавить комментарий
