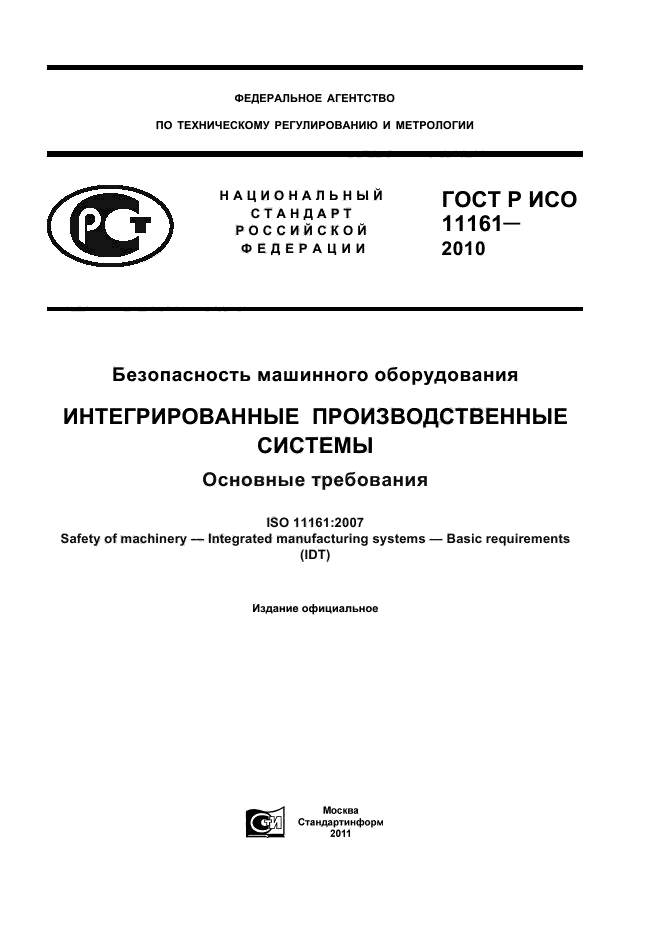

ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
|
НАЦИОНАЛЬНЫЙ |
ГОСТ Р исо |
Безопасность машинного оборудования
ИНТЕГРИРОВАННЫЕ ПРОИЗВОДСТВЕННЫЕ
СИСТЕМЫ
Основные требования
ISO 11161:2007
Safety of machinery — Integrated manufacturing systems — Basic requirements
(IDT)
|
|
Москва Стандартинформ 2011 |

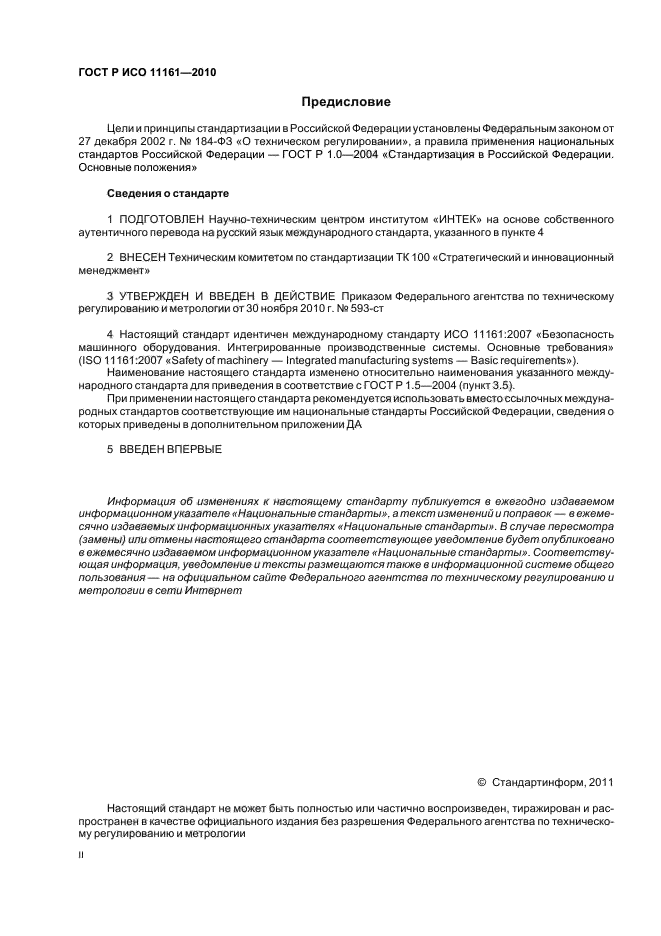

Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Научно-техническим центром институтом «ИНТЕК» на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 100 «Стратегический и инновационный менеджмент»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2010 г. № 593-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 11161:2007 «Безопасность машинного оборудования. Интегрированные производственные системы. Основные требования» (ISO 11161:2007 «Safety of machinery — Integrated manufacturing systems — Basic requirements»).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

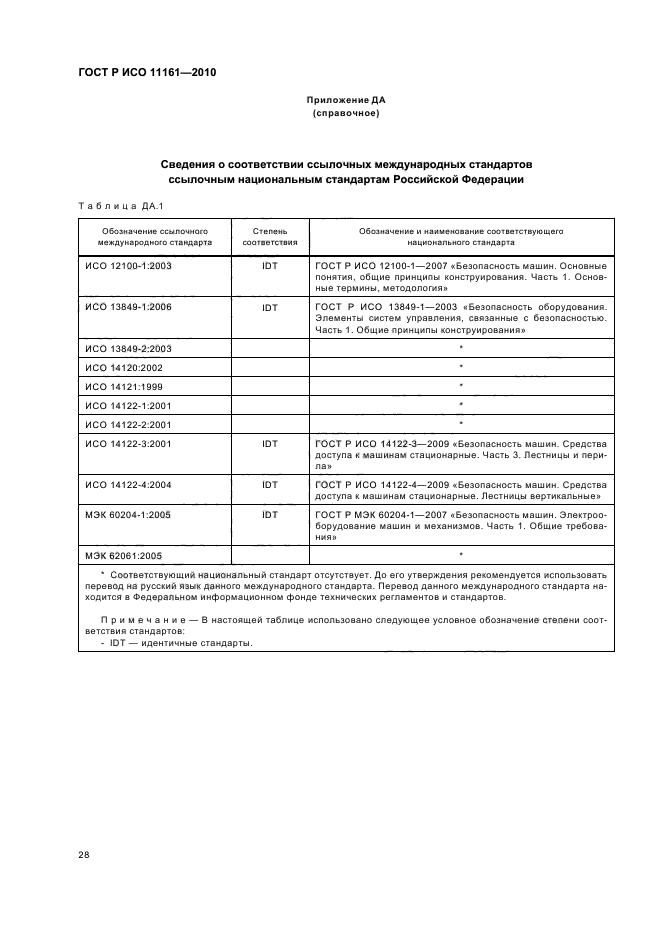

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

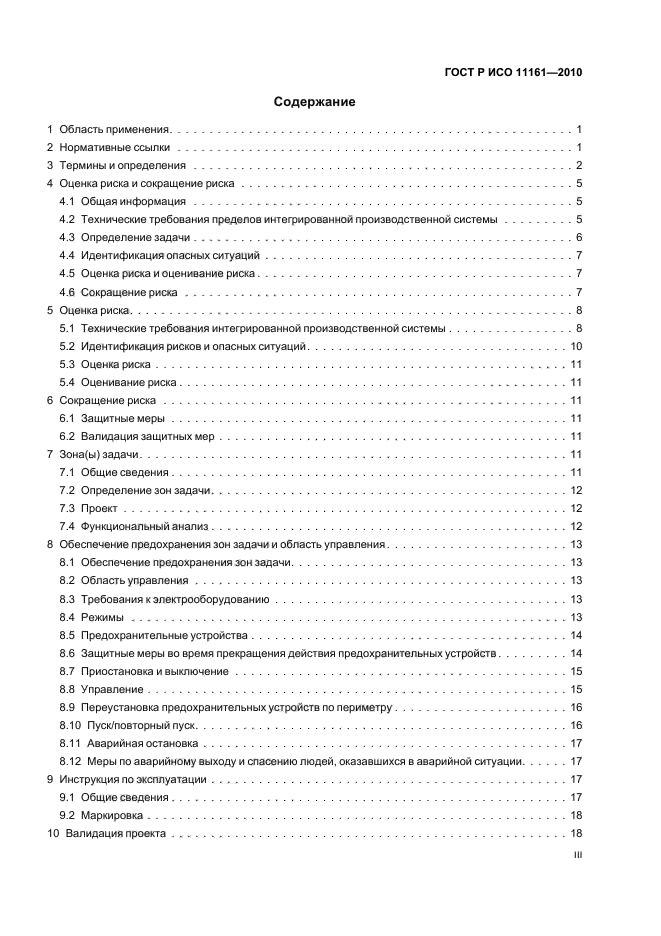

Содержание
|
1 Область применения. 4 2 Нормативные ссылки. 5 3 Термины и определения. 6 4 Оценка риска и сокращение риска. 9 4.1 Общая информация. 9 4.2 Технические требования пределов интегрированной производственной системы.. 9 4.3 Определение задачи. 9 4.4 Идентификация опасных ситуаций. 10 4.5 Оценка риска и оценивание риска. 10 4.6 Сокращение риска. 10 5 Оценка риска. 11 5.1 Технические требования интегрированной производственной системы.. 11 5.2 Идентификация рисков и опасных ситуаций. 13 5.3 Оценка риска. 14 5.4 Оценивание риска. 15 6 Сокращение риска. 15 6.1 Защитные меры.. 15 6.2 Валидация защитных мер. 15 7 Зона(ы) задачи. 15 7.1 Общие сведения. 15 7.2 Определение зон задачи. 15 7.3 Проект. 16 7.4 Функциональный анализ. 16 8 Обеспечение предохранения зон задачи и область управления. 16 8.1 Обеспечение предохранения зон задачи. 16 8.2 Область управления. 17 8.3 Требования к электрооборудованию.. 17 8.4 Режимы.. 17 8.5 Предохранительные устройства. 18 8.6 Защитные меры вовремя прекращения действия предохранительных устройств. 18 8.7 Приостановка и выключение. 19 8.8 Управление. 20 8.9 Переустановка предохранительных устройств по периметру. 20 8.10 Пуск/повторный пуск. 21 8.11 Аварийная остановка. 22 8.12 Меры по аварийному выходу и спасению людей, оказавшихся в аварийной ситуации. 22 9 Инструкция по эксплуатации. 22 9.1 Общие сведения. 22 9.2 Маркировка. 23 10 Валидация проекта. 23 10.1 Валидация соответствия проекта установленным требованиям.. 23 10.2 Валидация защитных мер. 23 Приложение А (справочное) Примеры интегрированных производственных систем.. 23 Приложение В (справочное) Информационный поток между интегратором, пользователем и поставщиками. 24 Приложение С (справочное) Примеры области управления в рамках интегрированной производственной системы.. 25 Приложение D (справочное) Временное наблюдение автоматического процесса. 27 Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации. 30 Библиография. 31
|

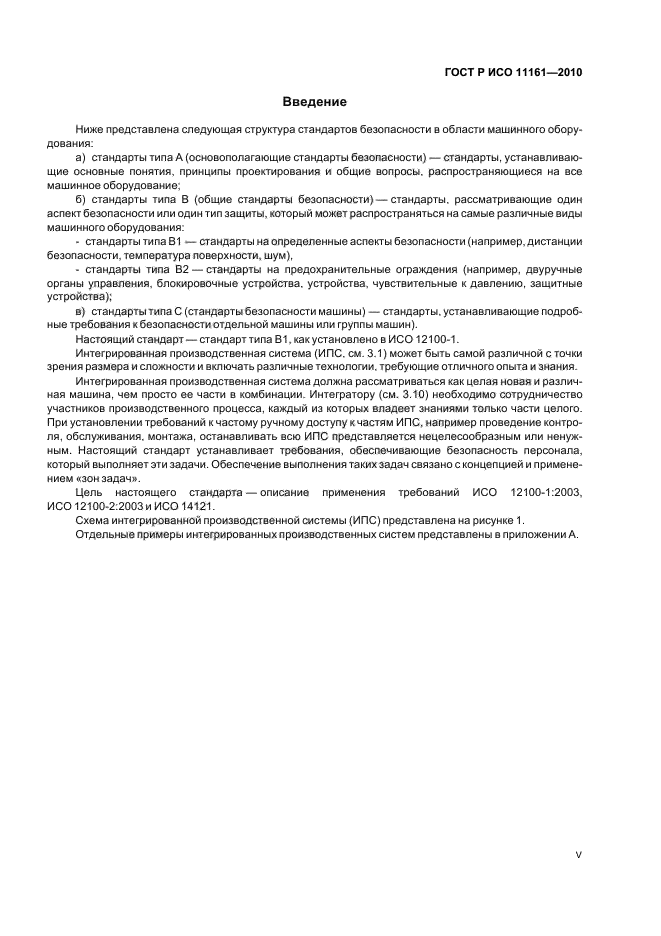

Введение
Ниже представлена следующая структура стандартов безопасности в области машинного оборудования:
а) стандарты типа А (основополагающие стандарты безопасности) — стандарты, устанавливающие основные понятия, принципы проектирования и общие вопросы, распространяющиеся на все машинное оборудование;
б) стандарты типа В (общие стандарты безопасности) — стандарты, рассматривающие один аспект безопасности или один тип защиты, который может распространяться на самые различные виды машинного оборудования:
— стандарты типа В1 — стандарты на определенные аспекты безопасности (например, дистанции безопасности, температура поверхности, шум),
— стандарты типа В2 — стандарты на предохранительные ограждения (например, двуручные органы управления, блокировочные устройства, устройства, чувствительные к давлению, защитные устройства);
в) стандарты типа С (стандарты безопасности машины) — стандарты, устанавливающие подробные требования к безопасности отдельной машины или группы машин).
Настоящий стандарт — стандарт типа В1, как установлено в ИСО 12100-1.
Интегрированная производственная система (ИПС, см. 3.1) может быть самой различной с точки зрения размера и сложности и включать различные технологии, требующие отличного опыта и знания.
Интегрированная производственная система должна рассматриваться как целая новая и различная машина, чем просто ее части в комбинации. Интегратору (см. 3.10) необходимо сотрудничество участников производственного процесса, каждый из которых владеет знаниями только части целого. При установлении требований к частому ручному доступу к частям ИПС, например проведение контроля, обслуживания, монтажа, останавливать всю ИПС представляется нецелесообразным или ненужным. Настоящий стандарт устанавливает требования, обеспечивающие безопасность персонала, который выполняет эти задачи. Обеспечение выполнения таких задач связано с концепцией и применением «зон задач».
Цель настоящего стандарта — описание применения требований ИСО 12100-1:2003, ИСО 12100-2:2003 и ИСО 14121.

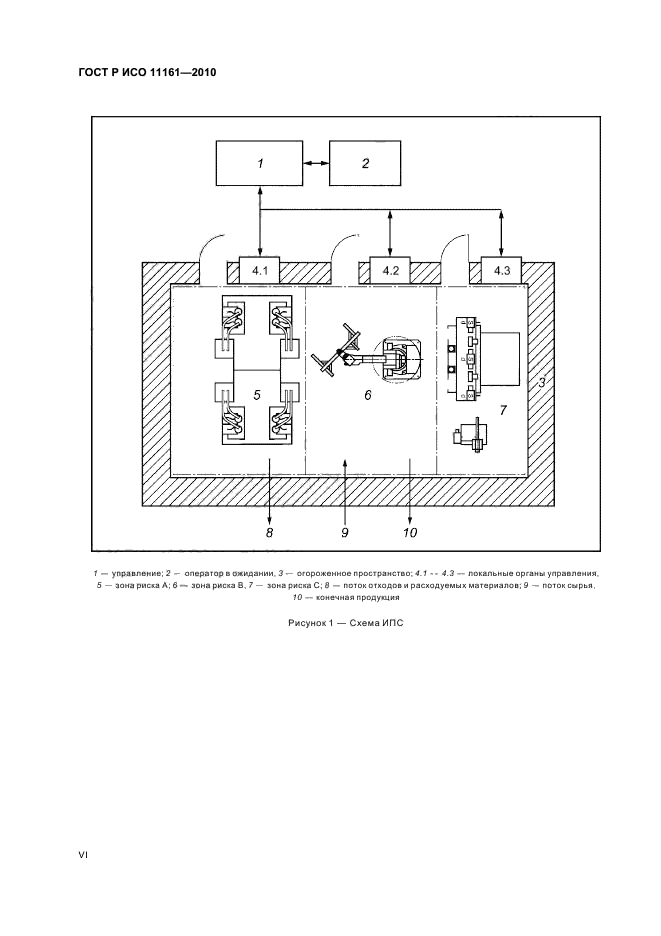

Схема интегрированной производственной системы (ИПС) представлена на рисунке 1.

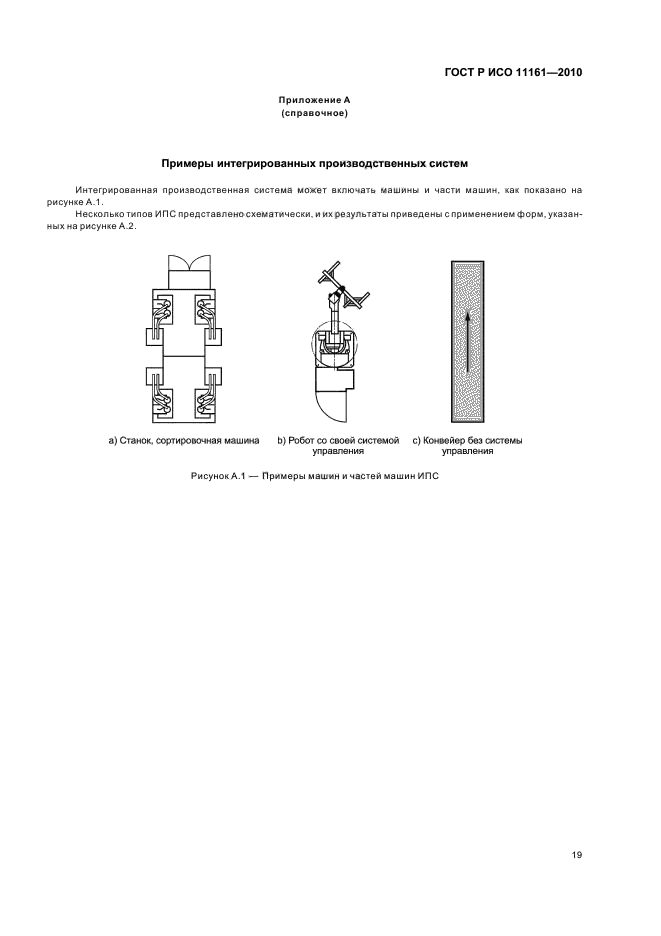

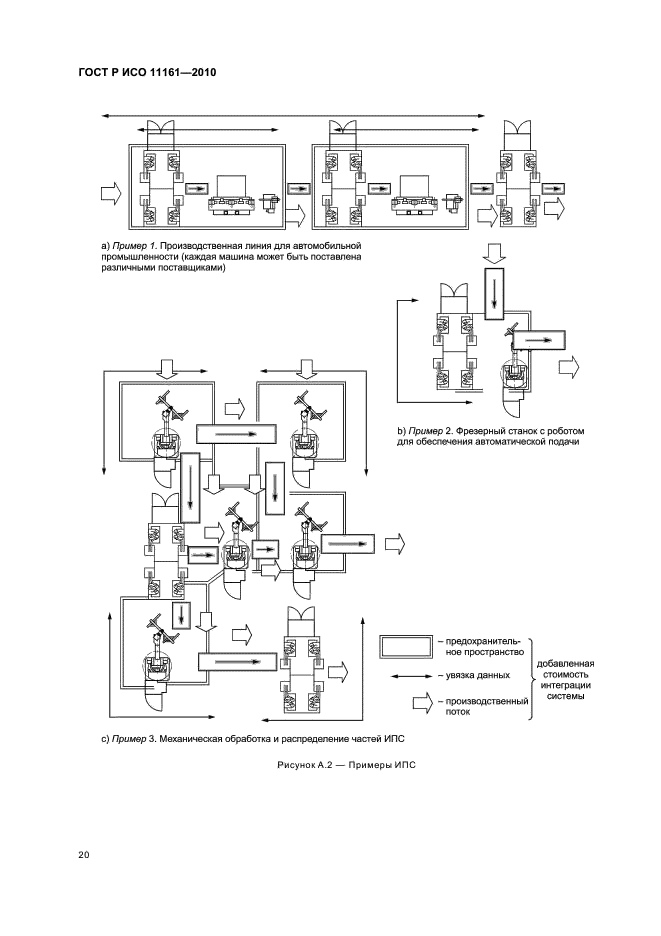

Отдельные примеры интегрированных производственных систем представлены в приложении А.
1 — управление; 2 — оператор в ожидании; 3 — огороженное пространство;
4.1 — 4.3 — локальные органы управления; 5 — зона риска А; 6 — зона риска В;
7 — зона риска С; 8 — поток отходов и расходуемых материалов;
9 — поток сырья; 10 — конечная продукция
Рисунок 1 — Схема ИПС
ГОСТ Р ИСО 11161-2010

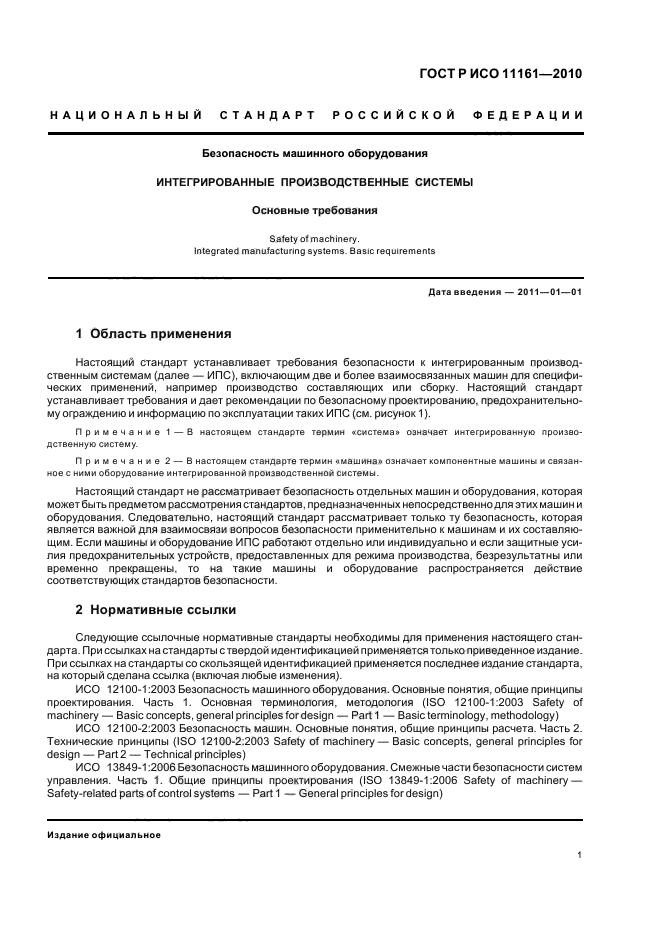

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Безопасность машинного оборудования
ИНТЕГРИРОВАННЫЕ ПРОИЗВОДСТВЕННЫЕ СИСТЕМЫ
Основные требования
Safety of machinery. Integrated manufacturing systems. Basic requirements
Дата введения — 2011-01-01
1 Область применения
Настоящий стандарт устанавливает требования безопасности к интегрированным производственным системам (далее — ИПС), включающим две и более взаимосвязанных машин для специфических применений, например производство составляющих или сборку. Настоящий стандарт устанавливает требования и дает рекомендации по безопасному проектированию, предохранительному ограждению и информацию по эксплуатации таких ИПС (см. рисунок 1).
Примечание 1 — В настоящем стандарте термин «система» означает интегрированную производственную систему.
Примечание 2 — В настоящем стандарте термин «машина» означает компонентные машины и связанное с ними оборудование интегрированной производственной системы.
Настоящий стандарт не рассматривает безопасность отдельных машин и оборудования, которая может быть предметом рассмотрения стандартов, предназначенных непосредственно для этих машин и оборудования. Следовательно, настоящий стандарт рассматривает только ту безопасность, которая является важной для взаимосвязи вопросов безопасности применительно к машинам и их составляющим. Если машины и оборудование ИПС работают отдельно или индивидуально и если защитные усилия предохранительных устройств, предоставленных для режима производства, безрезультатны или временно прекращены, то на такие машины и оборудование распространяется действие соответствующих стандартов безопасности.
2 Нормативные ссылки
Следующие ссылочные нормативные стандарты необходимы для применения настоящего стандарта. При ссылках на стандарты с твердой идентификацией применяется только приведенное издание. При ссылках на стандарты со скользящей идентификацией применяется последнее издание стандарта, на который сделана ссылка (включая любые изменения).
ИСО 12100-1:2003 Безопасность машинного оборудования. Основные понятия, общие принципы проектирования. Часть 1. Основная терминология, методология (ISO 12100-1:2003 Safety of machinery — Basic concepts, general principles for design — Part 1 — Basic terminology, methodology)
ИСО 12100-2:2003 Безопасность машин. Основные понятия, общие принципы расчета. Часть 2. Технические принципы (ISO 12100-2:2003 Safety of machinery — Basic concepts, general principles for design — Part 2 — Technical principles)

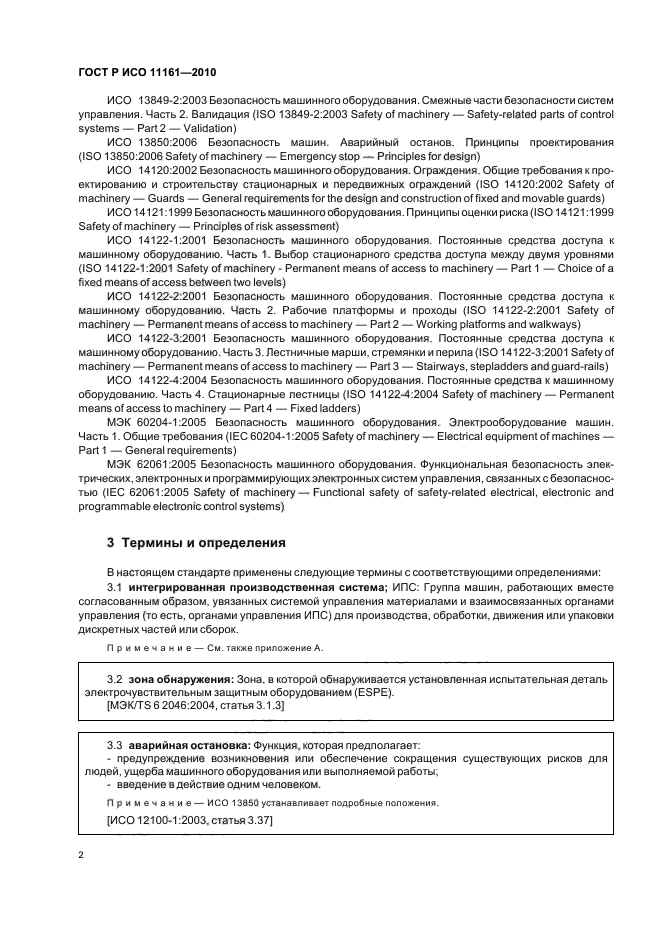

ИСО 13849-1:2006 Безопасность машинного оборудования. Смежные части безопасности систем управления. Часть 1. Общие принципы проектирования (ISO 13849-1:2006 Safety of machinery — Safety-related parts of control systems — Part 1 — General principles for design)
ИСО 13849-2:2003 Безопасность машинного оборудования. Смежные части безопасности систем управления. Часть 2. Валидация (ISO 13849-2:2003 Safety of machinery — Safety-related parts of control systems — Part 2 — Validation)
ИСО 13850:2006 Безопасность машин. Аварийный останов. Принципы проектирования (ISO 13850:2006 Safety of machinery — Emergency stop — Principles for design)
ИСО 14120:2002 Безопасность машинного оборудования. Ограждения. Общие требования к проектированию и строительству стационарных и передвижных ограждений (ISO 14120:2002 Safety of machinery — Guards — General requirements for the design and construction of fixed and movable guards)
ИСО 14121:1999 Безопасность машинного оборудования. Принципы оценки риска (IS014121:1999 Safety of machinery — Principles of risk assessment)
ИСО 14122-1:2001 Безопасность машинного оборудования. Постоянные средства доступа к машинному оборудованию. Часть 1. Выбор стационарного средства доступа между двумя уровнями (ISO 14122-1:2001 Safety of machinery — Permanent means of access to machinery — Part 1 — Choice of a fixed means of access between two levels)
ИСО 14122-2:2001 Безопасность машинного оборудования. Постоянные средства доступа к машинному оборудованию. Часть 2. Рабочие платформы и проходы (ISO 14122-2:2001 Safety of machinery — Permanent means of access to machinery — Part 2 — Working platforms and walkways)
ИСО 14122-3:2001 Безопасность машинного оборудования. Постоянные средства доступа к машинному оборудованию. Часть 3. Лестничные марши, стремянки и перила (IS014122-3:2001 Safety of machinery — Permanent means of access to machinery — Part 3 — Stairways, stepladders and guard-rails)
ИСО 14122-4:2004 Безопасность машинного оборудования. Постоянные средства к машинному оборудованию. Часть 4. Стационарные лестницы (ISO 14122-4:2004 Safety of machinery — Permanent means of access to machinery — Part 4 — Fixed ladders)
МЭК 60204-1:2005 Безопасность машинного оборудования. Электрооборудование машин. Часть 1. Общие требования (IEC 60204-1:2005 Safety of machinery — Electrical equipment of machines — Part 1 — General requirements)
МЭК 62061:2005 Безопасность машинного оборудования. Функциональная безопасность электрических, электронных и программирующих электронных систем управления, связанных с безопасностью (IEC 62061:2005 Safety of machinery — Functional safety of safety-related electrical, electronic and programmable electronic control systems)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 интегрированная производственная система; ИПС: Группа машин, работающих вместе согласованным образом, увязанных системой управления материалами и взаимосвязанных органами управления (то есть, органами управления ИПС) для производства, обработки, движения или упаковки дискретных частей или сборок.
Примечание — См. также приложение А.
3.2 зона обнаружения: Зона, в которой обнаруживается установленная испытательная деталь электрочувствительным защитным оборудованием (ESPE).
[МЭК/TS 6 2046:2004, статья 3.1.3]
|
3.3 аварийная остановка: Функция, которая предполагает: — предупреждение возникновения или обеспечение сокращения существующих рисков для людей, ущерба машинного оборудования или выполняемой работы; — введение в действие одним человеком. Примечание — ИCO 13850 устанавливает подробные положения. [ИСО 12100-1:2003, статья 3.37] |

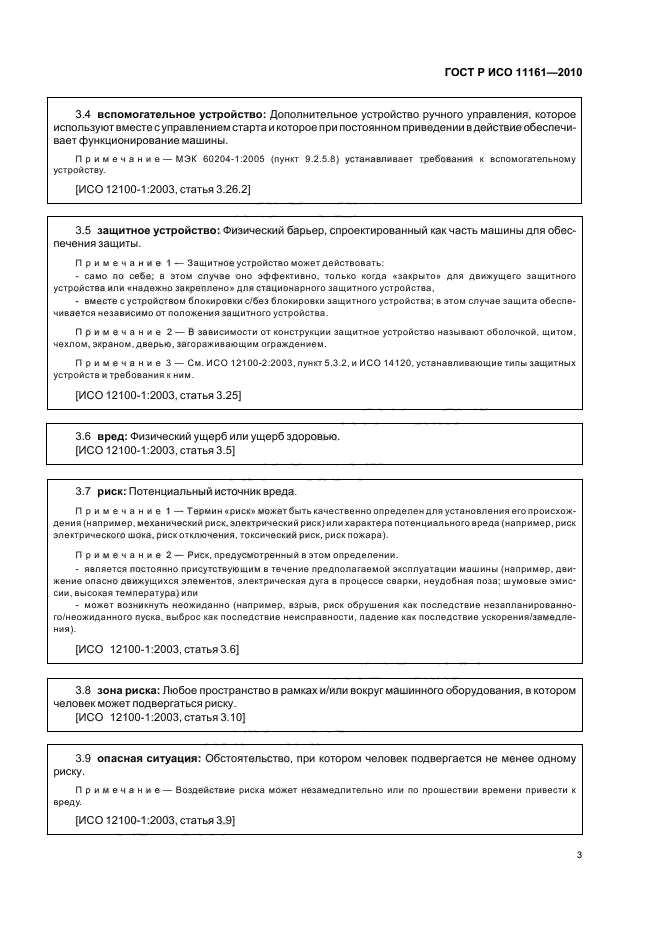

3.4 вспомогательное устройство: Дополнительное устройство ручного управления, которое используют вместе с управлением старта и которое при постоянном приведении в действие обеспечивает функционирование машины.
Примечание — МЭК 60204-1:2005 (пункт 9.2.5.8) устанавливает требования к вспомогательному устройству.
[ИСО 12100-1:2003, статья 3.26.2]
3.5 защитное устройство: Физический барьер, спроектированный как часть машины для обеспечения защиты.
Примечание 1 — Защитное устройство может действовать:
— само по себе; в этом случае оно эффективно, только когда «закрыто» для движущего защитного устройства или «надежно закреплено» для стационарного защитного устройства;
— вместе с устройством блокировки с/без блокировки защитного устройства; в этом случае защита обеспечивается независимо от положения защитного устройства.
Примечание 2 — В зависимости от конструкции защитное устройство называют оболочкой, щитом, чехлом, экраном, дверью, загораживающим ограждением.
Примечание 3 — См. ИСО 12100-2:2003, пункт 5.3.2, и ИСО 14120, устанавливающие типы защитных устройств и требования к ним.
[ИСО 12100-1:2003, статья 3.25]
3.6 вред: Физический ущерб или ущерб здоровью.
[ИСО 12100-1:2003, статья 3.5]
3.7 риск: Потенциальный источник вреда.
Примечание 1 -Термин «риск» может быть качественно определен для установления его происхождения (например, механический риск, электрический риск) или характера потенциального вреда (например, риск электрического шока, риск отключения, токсический риск, риск пожара).
Примечание 2 — Риск, предусмотренный в этом определении:
— является постоянно присутствующим в течение предполагаемой эксплуатации машины (например, движение опасно движущихся элементов, электрическая дуга в процессе сварки, неудобная поза; шумовые эмиссии; высокая температура) или
— может возникнуть неожиданно (например, взрыв, риск обрушения как последствие незапланированного/неожиданного пуска, выброс как последствие неисправности, падение как последствие ускорения/замедления).
[ИСО 12100-1:2003, статья 3.6]
3.8 зона риска: Любое пространство в рамках и/или вокруг машинного оборудования, в котором человек может подвергаться риску.
[ИСО 12100-1:2003, статья 3.10]
|
3.9 опасная ситуация: Обстоятельство, при котором человек подвергается не менее одному риску. Примечание — Воздействие риска может незамедлительно или по прошествии времени привести к вреду. [ИСО 12100-1:2003, статья 3.9] |

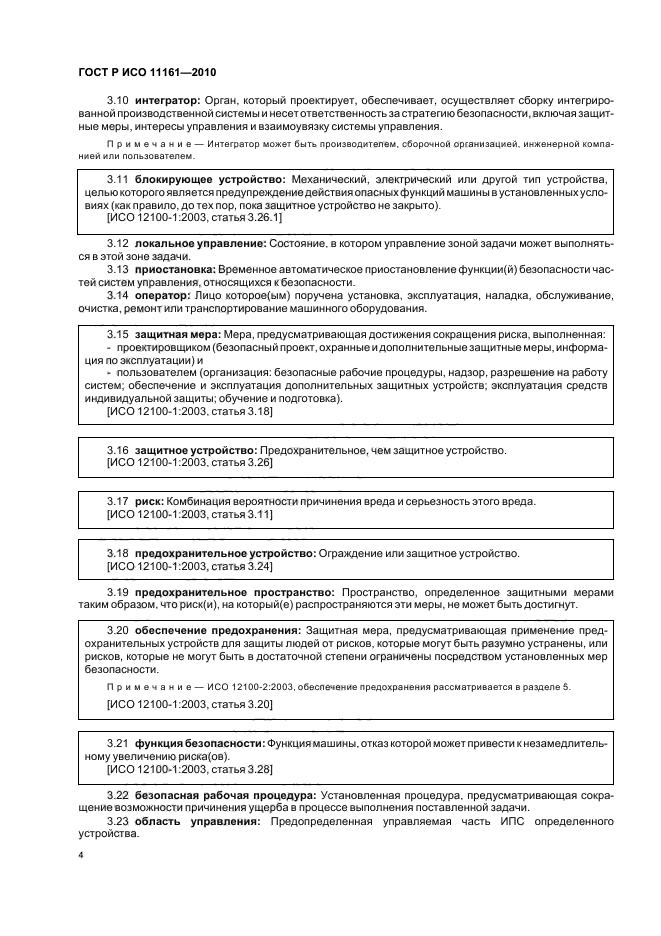

3.10 интегратор: Орган, который проектирует, обеспечивает, осуществляет сборку интегрированной производственной системы и несет ответственность за стратегию безопасности, включая защитные меры, интересы управления и взаимоувязку системы управления.
Примечание — Интегратор может быть производителем, сборочной организацией, инженерной компанией или пользователем.
3.11 блокирующее устройство: Механический, электрический или другой тип устройства, целью которого является предупреждение действия опасных функций машины в установленных условиях (как правило, до тех пор, пока защитное устройство не закрыто).
[ИСО 12100-1:2003, статья 3.26.1]
3.12 локальное управление: Состояние, в котором управление зоной задачи может выполняться в этой зоне задачи.
3.13 приостановка: Временное автоматическое приостановление функции(й) безопасности частей систем управления, относящихся к безопасности.
3.14 оператор: Лицо которое(ым) поручена установка, эксплуатация, наладка, обслуживание, очистка, ремонт или транспортирование машинного оборудования.
3.15 защитная мера: Мера, предусматривающая достижения сокращения риска, выполненная:
— проектировщиком (безопасный проект, охранные и дополнительные защитные меры, информация по эксплуатации)и
— пользователем (организация: безопасные рабочие процедуры, надзор, разрешение на работу систем; обеспечение и эксплуатация дополнительных защитных устройств; эксплуатация средств индивидуальной защиты; обучение и подготовка).
[ИСО 12100-1:2003, статья 3.18]
3.16 защитное устройство: Предохранительное, чем защитное устройство.
[ИСО 12100-1:2003, статья 3.26]
3.17 риск: Комбинация вероятности причинения вреда и серьезность этого вреда.
[ИСО 12100-1:2003, статья 3.11]
3.18 предохранительное устройство: Ограждение или защитное устройство.
[ИСО 12100-1:2003, статья 3.24]
3.19 предохранительное пространство: Пространство, определенное защитными мерами таким образом, что риск(и), на который(е) распространяются эти меры, не может быть достигнут.
3.20 обеспечение предохранения: Защитная мера, предусматривающая применение предохранительных устройств для защиты людей от рисков, которые могут быть разумно устранены, или рисков, которые не могут быть в достаточной степени ограничены посредством установленных мер безопасности.
Примечание — ИСО 12100-2:2003, обеспечение предохранения рассматривается в разделе 5.
[ИСО 12100-1:2003, статья 3.20]
3.21 функция безопасности: Функция машины, отказ которой может привести к незамедлительному увеличению риска(ов).
[ИСО 12100-1:2003, статья 3.28]
3.22 безопасная рабочая процедура: Установленная процедура, предусматривающая сокращение возможности причинения ущерба в процессе выполнения поставленной задачи.
3.23 область управления: Предопределенная управляемая часть ИПС определенного устройства.

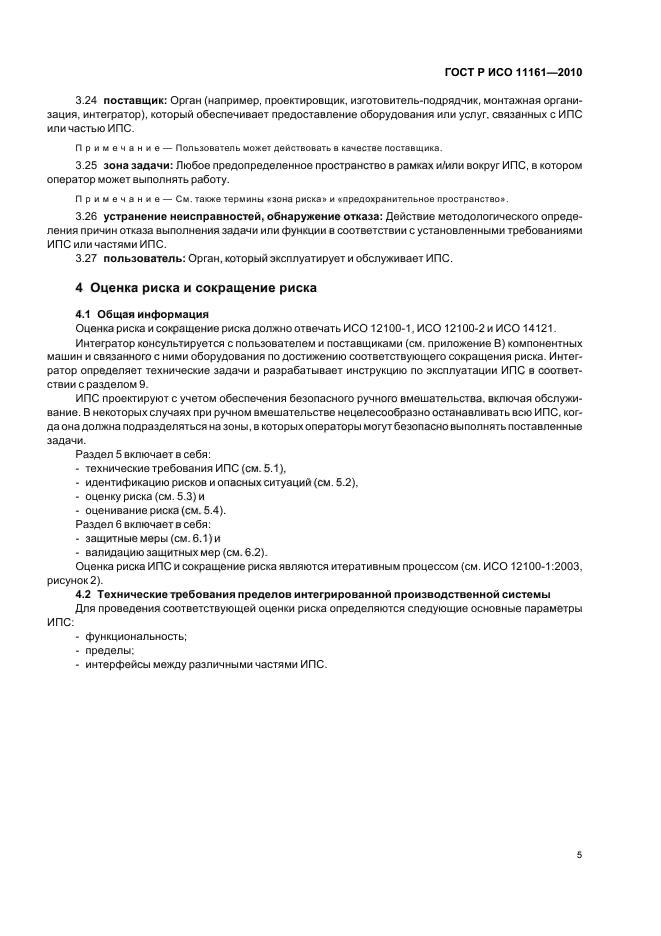

3.24 поставщик: Орган (например, проектировщик, изготовитель-подрядчик, монтажная организация, интегратор), который обеспечивает предоставление оборудования или услуг, связанных с ИПС или частью ИПС.
Примечание — Пользователь может действовать в качестве поставщика.
3.25 зона задачи: Любое предопределенное пространство в рамках и/или вокруг ИПС, в котором оператор может выполнять работу.
Примечание — См. также термины «зона риска» и «предохранительное пространство».
3.26 устранение неисправностей, обнаружение отказа: Действие методологического определения причин отказа выполнения задачи или функции в соответствии с установленными требованиями ИПС или частями ИПС.
3.27 пользователь: Орган, который эксплуатирует и обслуживает ИПС.
4 Оценка риска и сокращение риска 4.1 Общая информация
Оценка риска и сокращение риска должно отвечать ИСО 12100-1, ИСО 12100-2 и ИСО 14121.
Интегратор консультируется с пользователем и поставщиками (см. приложение В) компонентных машин и связанного с ними оборудования по достижению соответствующего сокращения риска. Интегратор определяет технические задачи и разрабатывает инструкцию по эксплуатации ИПС в соответствии с разделом 9.
ИПС проектируют с учетом обеспечения безопасного ручного вмешательства, включая обслуживание. В некоторых случаях при ручном вмешательстве нецелесообразно останавливать всю ИПС, когда она должна подразделяться на зоны, в которых операторы могут безопасно выполнять поставленные задачи.
Раздел 5 включает в себя:
— технические требования ИПС (см. 5.1),
— идентификацию рисков и опасных ситуаций (см. 5.2),
— оценку риска (см. 5.3) и
— оценивание риска (см. 5.4). Раздел 6 включает в себя:
— защитные меры (см. 6.1) и
— валидацию защитных мер (см. 6.2).
Оценка риска ИПС и сокращение риска являются итеративным процессом (см. ИСО 12100-1:2003, рисунок2).
4.2 Технические требования пределов интегрированной производственной системы
Для проведения соответствующей оценки риска определяются следующие основные параметры ИПС:
— функциональность;
— пределы;
— интерфейсы между различными частями ИПС.

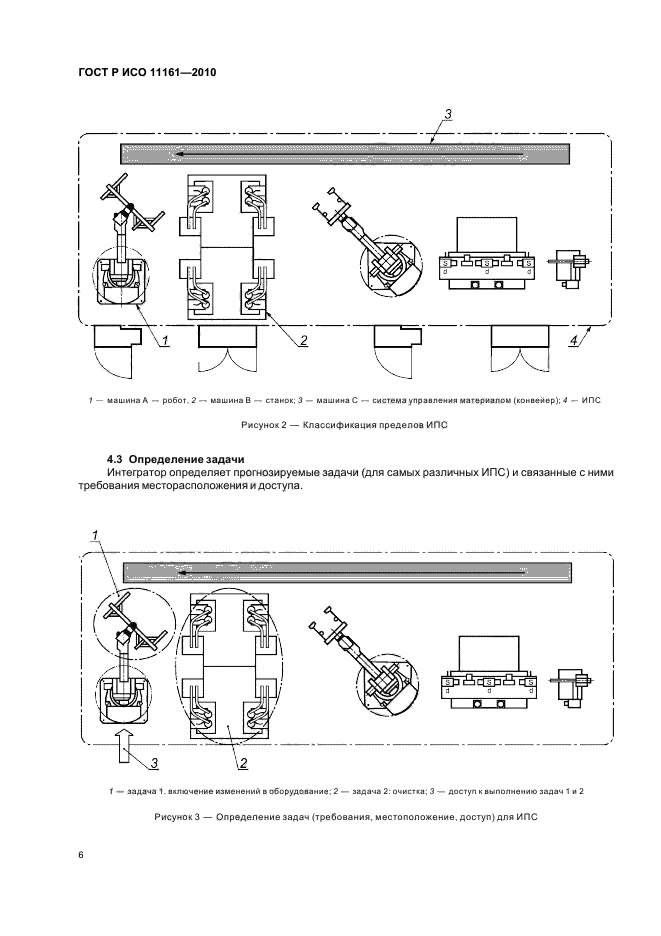

1 — машина А — робот; 2 — машина В — станок; 3 — машина С — система управления материалом (конвейер); 4 — ИПС
Рисунок 2 — Классификация пределов ИПС
4.3 Определение задачи
Интегратор определяет прогнозируемые задачи (для самых различных ИПС) и связанные с ними требования месторасположения и доступа.
1 — задача 1: включение изменений в оборудование; 2 — задача 2: очистка; 3 — доступ к выполнению задач 1 и 2
Рисунок 3 — Определение задач (требования, местоположение, доступ) для И ПС

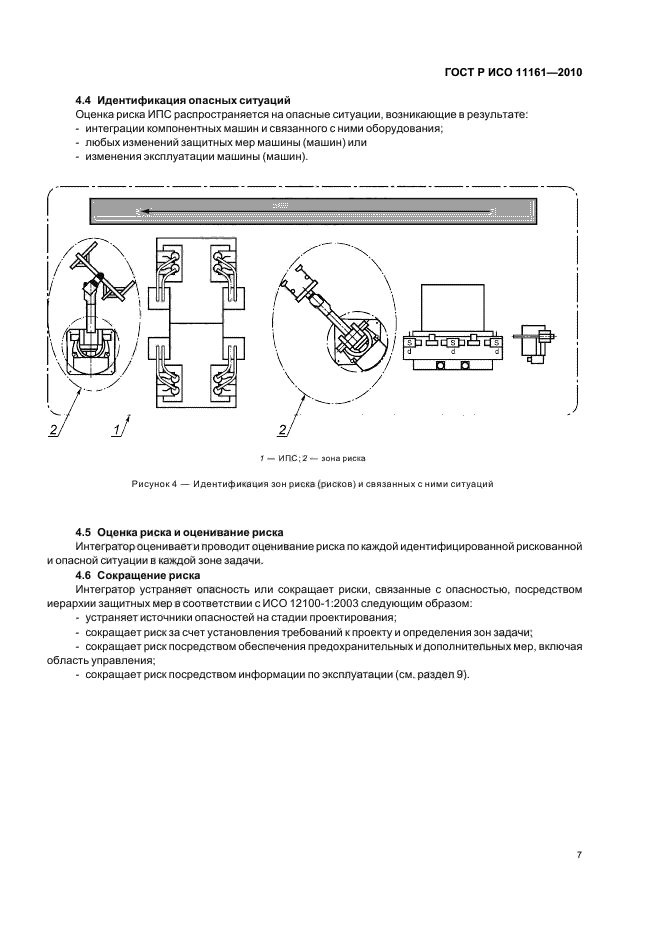

4.4 Идентификация опасных ситуаций
Оценка риска ИПС распространяется на опасные ситуации, возникающие в результате:
— интеграции компонентных машин и связанного с ними оборудования;
— любых изменений защитных мер машины (машин) или
— изменения эксплуатации машины (машин).
1 — ИПС; 2 — зона риска
Рисунок4 — Идентификация зон риска (рисков) и связанных с ними ситуаций
4.5 Оценка риска и оценивание риска
Интегратор оценивает и проводит оценивание риска по каждой идентифицированной рискованной и опасной ситуации в каждой зоне задачи.
4.6 Сокращение риска
Интегратор устраняет опасность или сокращает риски, связанные с опасностью, посредством иерархии защитных мер в соответствии с ИСО 12100-1:2003 следующим образом:
— устраняет источники опасностей на стадии проектирования;
— сокращает риск за счет установления требований к проекту и определения зон задачи;
— сокращает риск посредством обеспечения предохранительных и дополнительных мер, включая область управления;
— сокращает риск посредством информации по эксплуатации (см. раздел 9).

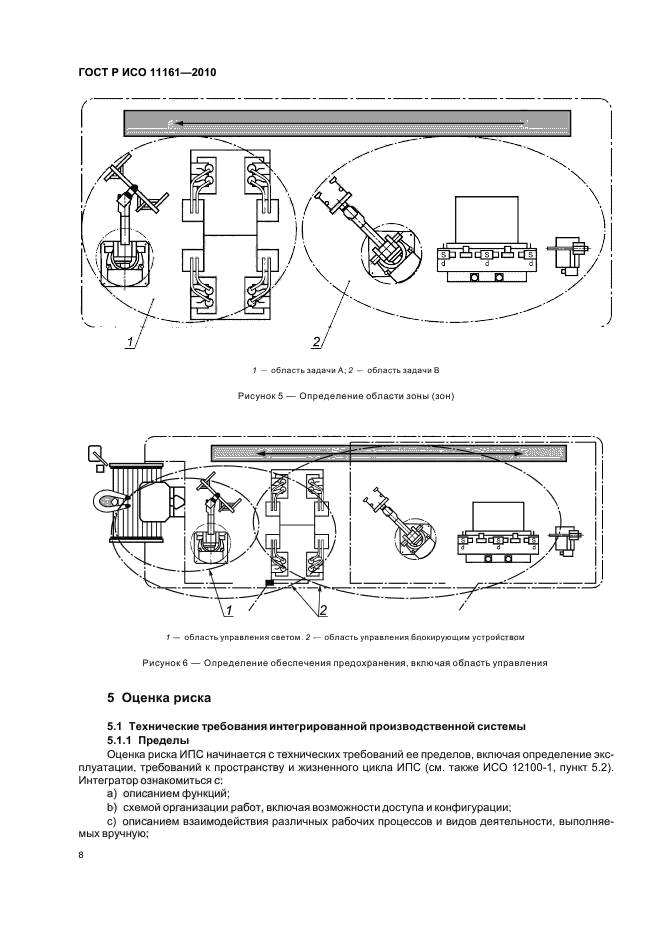

1 — область задачи А; 2 — область задачи В
Рисунок 5 — Определение области зоны (зон)
1 — область управления светом; 2 — область управления блокирующим устройством
Рисунок 6 — Определение обеспечения предохранения, включая область управления
5 Оценка риска 5.1 Технические требования интегрированной производственной системы
5.1.1 Пределы
Оценка риска ИПС начинается с технических требований ее пределов, включая определение эксплуатации, требований к пространству и жизненного цикла ИПС (см. также ИСО 12100-1, пункт 5.2). Интегратор ознакомиться с:
a) описанием функций;
b) схемой организации работ, включая возможности доступа и конфигурации;
c) описанием взаимодействия различных рабочих процессов и видов деятельности, выполняемых вручную;

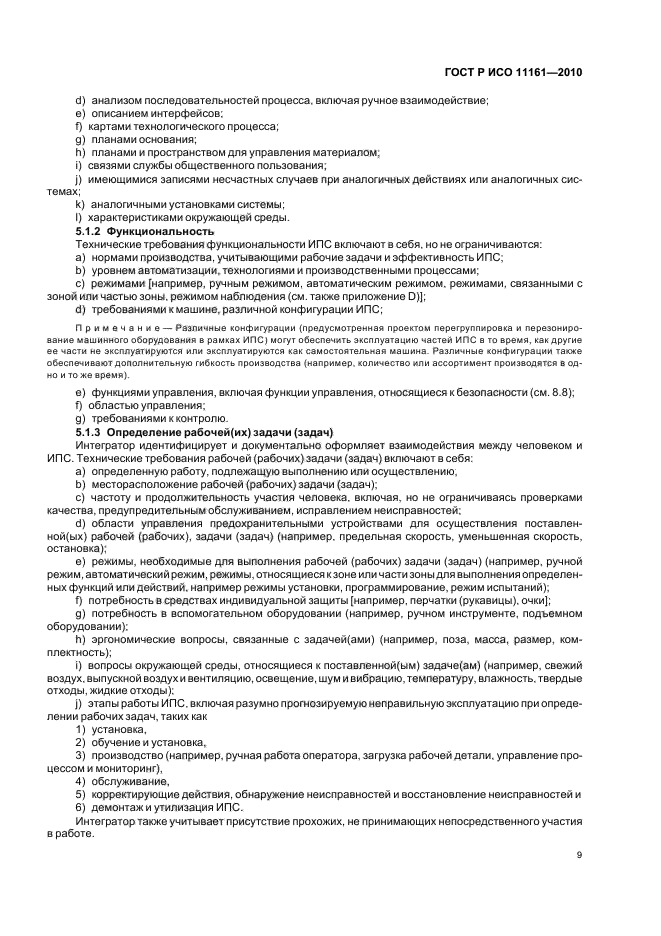

d) анализом последовательностей процесса, включая ручное взаимодействие;
e) описанием интерфейсов;
f) картами технологического процесса;
g) планами основания;
h) планами и пространством для управления материалом;
i) связями службы общественного пользования;
j) имеющимися записями несчастных случаев при аналогичных действиях или аналогичных системах;
к) аналогичными установками системы;
l) характеристиками окружающей среды.
5.1.2 Функциональность
Технические требования функциональности ИПС включают в себя, но не ограничиваются:
a) нормами производства, учитывающими рабочие задачи и эффективность ИПС;
b) уровнем автоматизации, технологиями и производственными процессами;
c) режимами [например, ручным режимом, автоматическим режимом, режимами, связанными с зоной или частью зоны, режимом наблюдения (см. также приложение D)];
d) требованиями к машине, различной конфигурации ИПС;
Примечание — Различные конфигурации (предусмотренная проектом перегруппировка и перезонирование машинного оборудования в рамках ИПС) могут обеспечить эксплуатацию частей ИПС в то время, как другие ее части не эксплуатируются или эксплуатируются как самостоятельная машина. Различные конфигурации также обеспечивают дополнительную гибкость производства (например, количество или ассортимент производятся в одно и тоже время).
е) функциями управления, включая функции управления, относящиеся к безопасности (см. 8.8);
f) областью управления;
g) требованиями к контролю.
5.1.3 Определение рабочей(их) задачи (задач)
Интегратор идентифицирует и документально оформляет взаимодействия между человеком и ИПС. Технические требования рабочей (рабочих) задачи (задач) включают в себя:
a) определенную работу, подлежащую выполнению или осуществлению;
b) месторасположение рабочей (рабочих) задачи (задач);
c) частоту и продолжительность участия человека, включая, но не ограничиваясь проверками качества, предупредительным обслуживанием, исправлением неисправностей;
d) области управления предохранительными устройствами для осуществления поставленной(ых) рабочей (рабочих), задачи (задач) (например, предельная скорость, уменьшенная скорость, остановка);
е) режимы, необходимые для выполнения рабочей (рабочих) задачи (задач) (например, ручной режим, автоматический режим, режимы, относящиеся к зоне или части зоны для выполнения определенных функций или действий, например режимы установки, программирование, режим испытаний);
f) потребность в средствах индивидуальной защиты [например, перчатки (рукавицы), очки];
g) потребность в вспомогательном оборудовании (например, ручном инструменте, подъемном оборудовании);
h) эргономические вопросы, связанные с задачей(ами) (например, поза, масса, размер, комплектность);
i) вопросы окружающей среды, относящиеся к поставленной(ым) задаче(ам) (например, свежий воздух, выпускной воздух и вентиляцию, освещение, шум и вибрацию, температуру, влажность, твердые отходы, жидкие отходы);
j) этапы работы ИПС, включая разумно прогнозируемую неправильную эксплуатацию при определении рабочих задач, таких как
1) установка,
2) обучение и установка,
3) производство (например, ручная работа оператора, загрузка рабочей детали, управление процессом и мониторинг),
4) обслуживание,
5) корректирующие действия, обнаружение неисправностей и восстановление неисправностей и
6) демонтаж и утилизация ИПС.
Интегратор также учитывает присутствие прохожих, не принимающих непосредственного участия в работе.

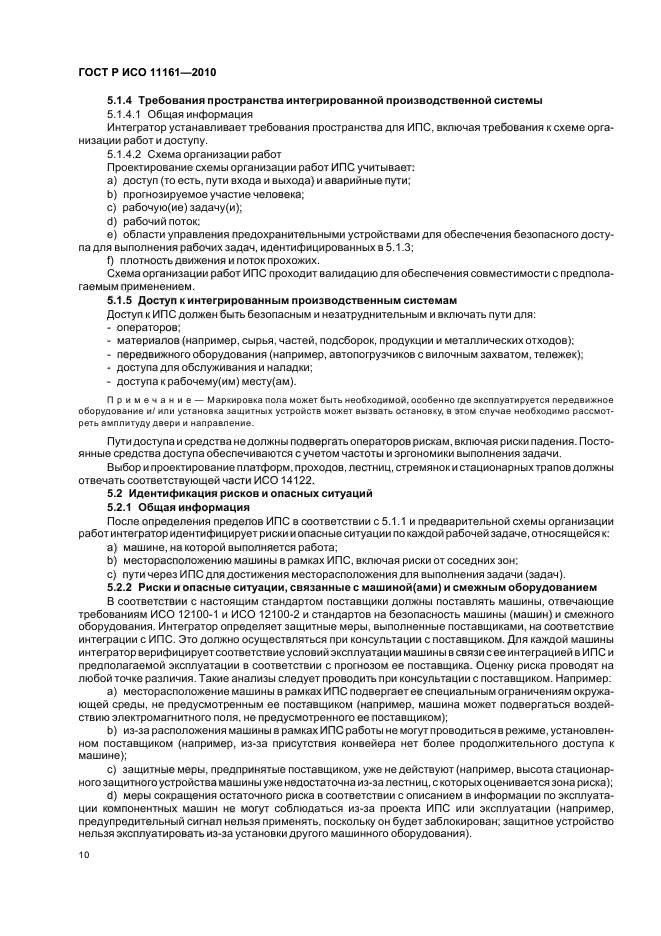

5.1.4 Требования пространства интегрированной производственной системы
5.1.4.1 Общая информация
Интегратор устанавливает требования пространства для ИПС, включая требования к схеме организации работ и доступу.
5.1.4.2 Схема организации работ
Проектирование схемы организации работ ИПС учитывает:
a) доступ (то есть, пути входа и выхода) и аварийные пути;
b) прогнозируемое участие человека;
c) рабочую(ие)задачу(и);
d) рабочий поток;
e) области управления предохранительными устройствами для обеспечения безопасного доступа для выполнения рабочих задач, идентифицированных в 5.1.3;
f) плотность движения и поток прохожих.
Схема организации работ ИПС проходит валидацию для обеспечения совместимости с предполагаемым применением.
5.1.5 Доступ к интегрированным производственным системам
Доступ к ИПС должен быть безопасным и незатруднительным и включать пути для:
— операторов;
— материалов (например, сырья, частей, подсборок, продукции и металлических отходов);
— передвижного оборудования (например, автопогрузчиков с вилочным захватом, тележек);
— доступа для обслуживания и наладки;
— доступа к рабочему(им) месту(ам).
Примечание — Маркировка пола может быть необходимой, особенно где эксплуатируется передвижное оборудование и/ или установка защитных устройств может вызвать остановку, в этом случае необходимо рассмотреть амплитуду двери и направление.
Пути доступа и средства не должны подвергать операторов рискам, включая риски падения. Постоянные средства доступа обеспечиваются с учетом частоты и эргономики выполнения задачи.
Выбор и проектирование платформ, проходов, лестниц, стремянок и стационарных трапов должны отвечать соответствующей части ИСО 14122.
5.2 Идентификация рисков и опасных ситуаций
5.2.1 Общая информация
После определения пределов ИПС в соответствии с 5.1.1 и предварительной схемы организации работ интегратор идентифицирует риски и опасные ситуации по каждой рабочей задаче, относящейся к:
a) машине, на которой выполняется работа;
b) месторасположению машины в рамках ИПС, включая риски от соседних зон;
c) пути через ИПС для достижения месторасположения для выполнения задачи (задач).
5.2.2 Риски и опасные ситуации, связанные с машиной(ами) и смежным оборудованием
В соответствии с настоящим стандартом поставщики должны поставлять машины, отвечающие требованиям ИСО 12100-1 и ИСО 12100-2 и стандартов на безопасность машины (машин) и смежного оборудования. Интегратор определяет защитные меры, выполненные поставщиками, на соответствие интеграции с ИПС. Это должно осуществляться при консультации с поставщиком. Для каждой машины интегратор верифицирует соответствие условий эксплуатации машины в связи с ее интеграцией в ИПС и предполагаемой эксплуатации в соответствии с прогнозом ее поставщика. Оценку риска проводят на любой точке различия. Такие анализы следует проводить при консультации с поставщиком. Например:
a) месторасположение машины в рамках ИПС подвергает ее специальным ограничениям окружающей среды, не предусмотренным ее поставщиком (например, машина может подвергаться воздействию электромагнитного поля, не предусмотренного ее поставщиком);
b) из-за расположения машины в рамках ИПС работы не могут проводиться в режиме, установленном поставщиком (например, из-за присутствия конвейера нет более продолжительного доступа к машине);
c) защитные меры, предпринятые поставщиком, уже не действуют (например, высота стационарного защитного устройства машины уже недостаточна из-за лестниц, с которых оценивается зона риска);
d) меры сокращения остаточного риска в соответствии с описанием в информации по эксплуатации компонентных машин не могут соблюдаться из-за проекта ИПС или эксплуатации (например, предупредительный сигнал нельзя применять, поскольку он будет заблокирован; защитное устройство нельзя эксплуатировать из-за установки другого машинного оборудования).

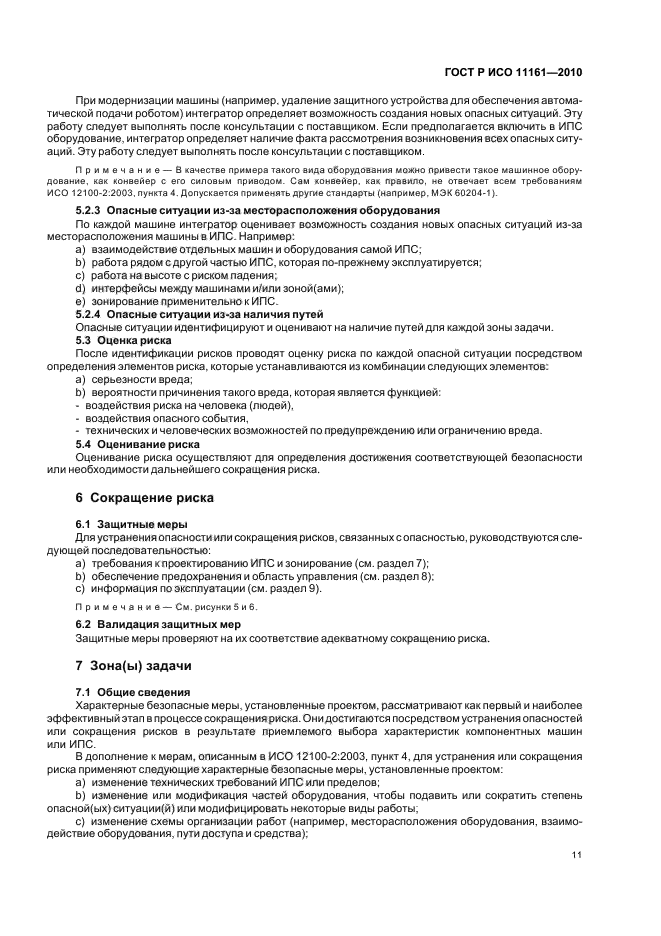

При модернизации машины (например, удаление защитного устройства для обеспечения автоматической подачи роботом) интегратор определяет возможность создания новых опасных ситуаций. Эту работу следует выполнять после консультации с поставщиком. Если предполагается включить в ИПС оборудование, интегратор определяет наличие факта рассмотрения возникновения всех опасных ситуаций. Эту работу следует выполнять после консультации с поставщиком.
Примечание — В качестве примера такого вида оборудования можно привести такое машинное оборудование, как конвейер с его силовым приводом. Сам конвейер, как правило, не отвечает всем требованиям ИСО 12100-2:2003, пункта 4. Допускается применять другие стандарты (например, МЭК 60204-1).
5.2.3 Опасные ситуации из-за месторасположения оборудования
По каждой машине интегратор оценивает возможность создания новых опасных ситуаций из-за месторасположения машины в ИПС. Например:
a) взаимодействие отдельных машин и оборудования самой ИПС;
b) работа рядом с другой частью ИПС, которая по-п
