ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
|
НАЦИОНАЛЬНЫЙ |
ГОСТ Р ИСО |
Акустика
ЛАБОРАТОРНЫЕ ИЗМЕРЕНИЯ
ЗВУКОИЗОЛЯЦИИ ЭЛЕМЕНТОВ ЗДАНИЙ
Часть 5
Требования к испытательным установкам
и оборудованию
ISO 10140-5:2010
Acoustics — laboratory measurement of sound insulation of building
elements — Part 5: Requirements for test facilities and equipment
(IDT)
|
|
Москва Стандартинформ 2013 |
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией «Научно-исследовательский центр контроля и диагностики технических систем» (АНО «НИЦ КД») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 358 «Акустика»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. № 1383-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 10140-5:2010 «Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 5. Требования к испытательным установкам и оборудованию» (ISO 10140-5:2010 «Acoustics — Laboratory measurement of sound insulation of building elements — Part 5: Requirements for test facilities and equipment»).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственный стандарт, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
СОДЕРЖАНИЕ
|

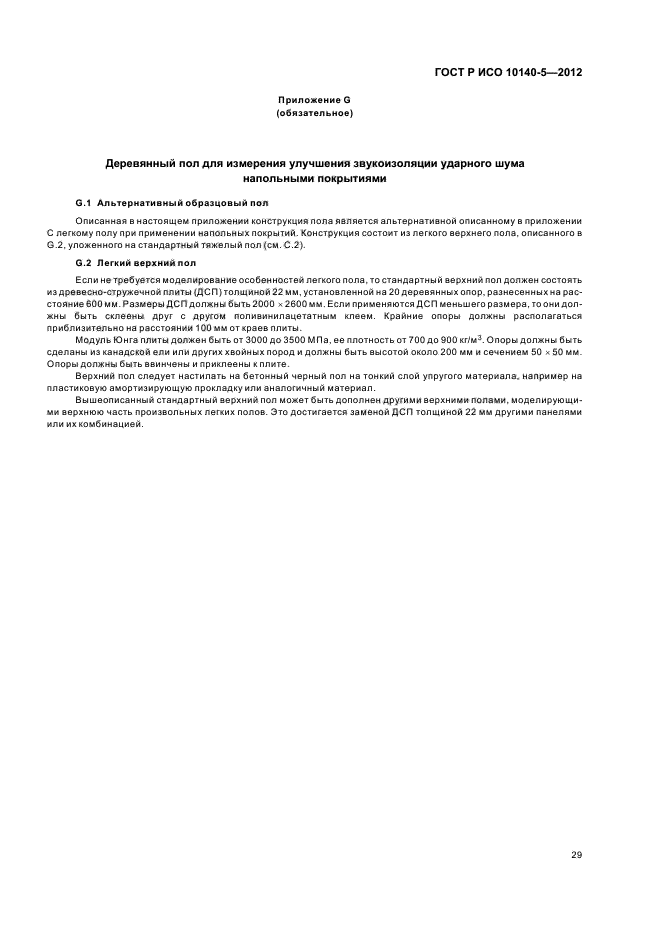

1 Область применения. 3 2 Нормативные ссылки. 3 3 Лабораторные испытательные установки для измерения звукоизоляции воздушного шума. 4 4 Лабораторные испытательные установки для измерения звукоизоляции ударного шума. 8 5 Оборудование. 9 Приложение А (обязательное) Оценка максимально возможного значения звукоизоляции, которое может быть измерено в условиях лаборатории. 10 Приложение В (обязательное) Стандартные базовые конструкции, применяемые при измерении улучшения звукоизоляции воздушного шума облицовками. 13 Приложение С (обязательное) Стандартные полы для измерения улучшения звукоизоляции ударного шума напольными покрытиями. 16 Приложение D (обязательное) Методика проверки громкоговорителей и их местоположения. 20 Приложение Е (обязательное) Стандартная ударная машина. 23 Приложение F (обязательное) Альтернативные источники ударного шума. 25 Приложение G (обязательное) Деревянный пол для измерения улучшения звукоизоляции ударного шума напольными покрытиями. 28 Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации и действующему в этом качестве межгосударственному стандарту. 29 Библиография. 30 |
ГОСТ Р ИСО 10140-5-2012
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Акустика
ЛАБОРАТОРНЫЕ ИЗМЕРЕНИЯ ЗВУКОИЗОЛЯЦИИ ЭЛЕМЕНТОВ ЗДАНИЙ
Часть 5
Требования к испытательным установкам и оборудованию
Acoustics. Laboratory measurement of sound insulation of building elements.
Part 5. Requirements for test facilities and equipment
Дата введения — 2013-12-01
1 Область применения
Настоящий стандарт устанавливает требования к лабораторным испытательным установкам и оборудованию для измерений звукоизоляции элементов зданий, таких как:
— компоненты и материалы;
— строительные конструкции;
— элементы оборудования зданий (малые технические элементы);
— системы улучшения звукоизоляции.
Стандарт применим к лабораторным испытательным установкам, в которых приняты меры для ослабления побочной звукопередачи и помещение источника конструктивно изолировано от приемного помещения.
Настоящий стандарт устанавливает методы аттестации новых испытательных установок при их введении в эксплуатацию. Аттестация должна периодически повторяться, чтобы гарантировать соответствие оборудования и испытательных установок установленным требованиям.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Недатированные ссылки относят к последнему изданию ссылочного стандарта, включая все его изменения.
ИСО 717-1 Акустика. Нормирование звукоизоляции в зданиях и строительных элементов. Часть 1. Звукоизоляция воздушного шума (ISO 717-1, Acoustics — Rating of sound insulation in buildings and of building elements — Part 1: Airborne sound insulation)
ИСО 717-2 Акустика. Нормирование звукоизоляции в зданиях и строительных элементов. Часть 2. Звукоизоляция ударного шума (ISO 717-2, Acoustics — Rating of sound insulation in buildings and of building elements — Part 2: Impact sound insulation)
ИСО 3382-2 Акустика. Измерение акустических параметров помещений. Часть 2. Время реверберации обычных помещений (ISO 3382-2, Acoustics — Measurement of room acoustic parameters — Part 2: Reverberation time in ordinary rooms)
ИСО 9052-1:1989 Акустика. Определение динамической жесткости. Материалы, применяемые в плавающих полах жилых зданий (ISO 9052-1:1989, Acoustics — Determination of dynamic stiffness — Part 1: Materials used underfloating floors in dwellings)
ИСО 10140-1 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 1. Правила испытаний для изделий определенного вида (ISO 10140-1, Acoustics — Laboratory measurement of sound insulation of building elements — Part 1: Application rules for specific products)
ИСО 10140-2 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 2. Измерение звукоизоляции воздушного шума (ISO 10140-2, Acoustics — Laboratory measurement of sound insulation of building elements — Part 2: Measurements of airborne sound insulation)
ИСО 10140-3 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 3. Измерение звукоизоляции ударного шума (ISO 10140-3, Acoustics — Laboratory measurement of sound insulation of building elements — Part 3: Measurements of impact sound insulation)
ИСО 10140-4:2010 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 4. Методы и условия измерений (ISO 10140-4:2010, Acoustics — Laboratory measurement of sound insulation of building elements — Part 4: Measurement procedures and requirements)
ИСО 18233 Акустика. Применение новых методов измерений в акустике зданий и помещений (ISO 18233, Acoustics — Application of new measurement methods in building and room acoustics)
МЭК 60942:2003 Электроакустика. Калибраторы акустические (IEC 60942:2003, Electroacoustics — Sound calibrators)
МЭК 61260 Электроакустика. Фильтры полосовые октавные и на долю октавы (IEC 61260, Electroacoustics — Octave-band and fractional-octave-band filters)
МЭК 61672-1 Электроакустика. Шумомеры. Часть 1. Технические требования (IEC 61672-1, Electroacoustics — Sound level meters — Part 1: Specifications)
МЭК 61672-2 Электроакустика. Шумомеры. Часть 2. Испытания в целях одобрения типа (IEC 61672-2, Electroacoustics — Sound level meters — Part 2: Pattern evaluation tests)
МЭК 61672-3 Электроакустика. Шумомеры. Часть 3. Периодические испытания (IEC 61672-3, Electroacoustics — Sound level meters — Part 3: Periodic tests)
3 Лабораторные испытательные установки для измерения звукоизоляции воздушного шума
3.1 Общие положения
Лабораторная испытательная установка состоит из двух смежных реверберационных помещений с испытательным проемом в разделительной стене между ними, в который помещают испытуемый объект.
Площадь испытательного проема может изменяться в зависимости от типа испытуемого объекта. Настоящий стандарт устанавливает полноразмерный испытательный проем, специальный малоразмерный испытательный проем и испытательный проем уменьшенных размеров.
Для определения улучшения звукоизоляции воздушного шума акустическими облицовками указанные помещения разделяют с помощью стандартного базового элемента, на который устанавливают подлежащую испытаниям облицовку (см. приложение В).
3.2 Испытательные помещения
3.2.1 Объем
Объемы испытательных помещений должны быть не менее 50 м3. Объемы и размеры двух испытательных помещений не должны быть в точности одинаковыми. Рекомендуемое отличие помещений по объему и размерам составляет не менее 10 %.
Отношение размеров помещения выбирают таким образом, чтобы моды самых низкочастотных из диапазона измерений собственных колебаний были распределены по пространству насколько возможно равномерно.
Теоретическими расчетами и экспериментальными исследованиями показано, что для измерения звукоизоляции стен или полов желательно, чтобы размеры объекта испытаний были равны размерам разделительной стены или потолка между испытательными помещениями, т.е. испытательный проем должен занимать пространство от стены до стены и от пола до потолка. В этом случае объем испытательных помещений должен быть от 50 до 60 м3.
3.2.2 Диффузность звукового поля
Большие перепады уровня звукового давления в помещении свидетельствуют о преобладании стоячих звуковых волн. В данном случае в помещении следует установить звукорассеивающие элементы (диффузоры). Их положение и число определяют из условия обеспечения отсутствия влияния диффузоров на результаты измерений звукоизоляции.
Примечание — Для некоторых испытуемых объектов, у которых, например, звукопоглощение одной из сторон значительно выше, чем у другой (см. ИСО 10140-2), установка звукорассеивающих элементов является обязательной.
3.2.3 Время реверберации

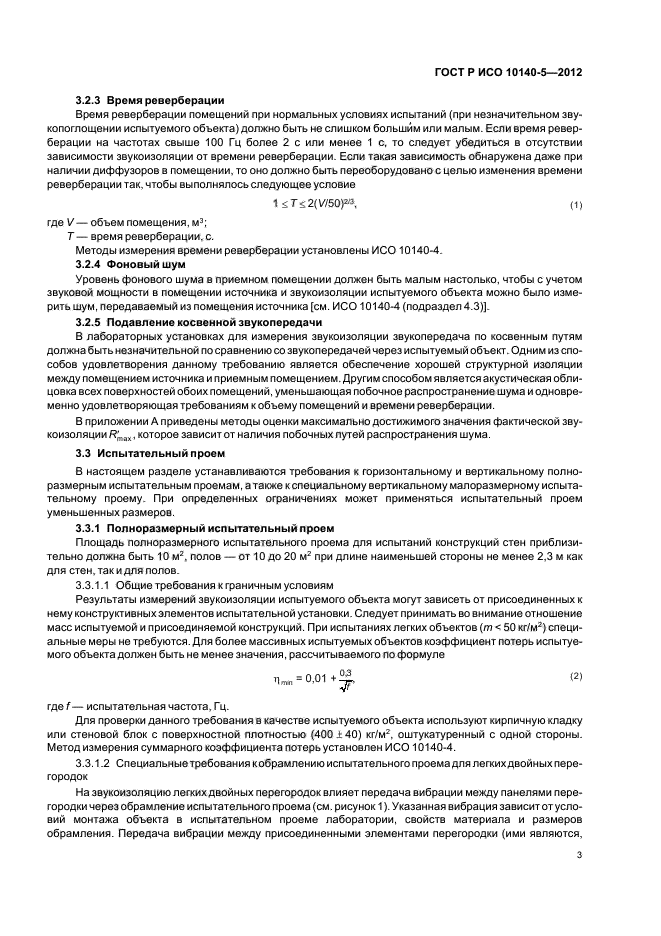

Время реверберации помещений при нормальных условиях испытаний (при незначительном звукопоглощении испытуемого объекта) должно быть не слишком большим или малым. Если время реверберации на частотах свыше 100 Гц более 2 с или менее 1 с, то следует убедиться в отсутствии зависимости звукоизоляции от времени реверберации. Если такая зависимость обнаружена даже при наличии диффузоров в помещении, то оно должно быть переоборудовано с целью изменения времени реверберации так, чтобы выполнялось следующее условие
1 £ T £ 2(V/50)2/3, (1)
где V — объем помещения, м3;
Т — время реверберации, с.
Методы измерения времени реверберации установлены ИСО 10140-4.
3.2.4 Фоновый шум
Уровень фонового шума в приемном помещении должен быть малым настолько, чтобы с учетом звуковой мощности в помещении источника и звукоизоляции испытуемого объекта можно было измерить шум, передаваемый из помещения источника [см. ИСО 10140-4 (подраздел 4.3)].
3.2.5 Подавление косвенной звукопередачи
В лабораторных установках для измерения звукоизоляции звукопередача по косвенным путям должна быть незначительной по сравнению со звукопередачей через испытуемый объект. Одним из способов удовлетворения данному требованию является обеспечение хорошей структурной изоляции между помещением источника и приемным помещением. Другим способом является акустическая облицовка всех поверхностей обоих помещений, уменьшающая побочное распространение шума и одновременно удовлетворяющая требованиям к объему помещений и времени реверберации.
В приложении А приведены методы оценки максимально достижимого значения фактической звукоизоляции R’max, которое зависит от наличия побочных путей распространения шума.
3.3 Испытательный проем
В настоящем разделе устанавливаются требования к горизонтальному и вертикальному полноразмерным испытательным проемам, а также к специальному вертикальному малоразмерному испытательному проему. При определенных ограничениях может применяться испытательный проем уменьшенных размеров.
3.3.1 Полноразмерный испытательный проем
Площадь полноразмерного испытательного проема для испытаний конструкций стен приблизительно должна быть 10 м2, полов — от 10 до 20 м2 при длине наименьшей стороны не менее 2,3 м как для стен, так и для полов.
3.3.1.1 Общие требования к граничным условиям
Результаты измерений звукоизоляции испытуемого объекта могут зависеть от присоединенных к нему конструктивных элементов испытательной установки. Следует принимать во внимание отношение масс испытуемой и присоединяемой конструкций. При испытаниях легких объектов (т < 50 кг/м2) специальные меры не требуются. Для более массивных испытуемых объектов коэффициент потерь испытуемого объекта должен быть не менее значения, рассчитываемого по формуле
(2)
где f — испытательная частота, Гц.
Для проверки данного требования в качестве испытуемого объекта используют кирпичную кладку или стеновой блок с поверхностной плотностью (400 ± 40) кг/м2, оштукатуренный с одной стороны. Метод измерения суммарного коэффициента потерь установлен ИСО 10140-4.
3.3.1.2 Специальные требования к обрамлению испытательного проема для легких двойных перегородок
На звукоизоляцию легких двойных перегородок влияет передача вибрации между панелями перегородки через обрамление испытательного проема (см. рисунок 1). Указанная вибрация зависит от условий монтажа объекта в испытательном проеме лаборатории, свойств материала и размеров обрамления. Передача вибрации между присоединенными элементами перегородки (ими являются, например, общие или присоединенные стойки) зависит от особенностей конструкции перегородки. Передача вибрации не является предметом рассмотрения настоящего стандарта.

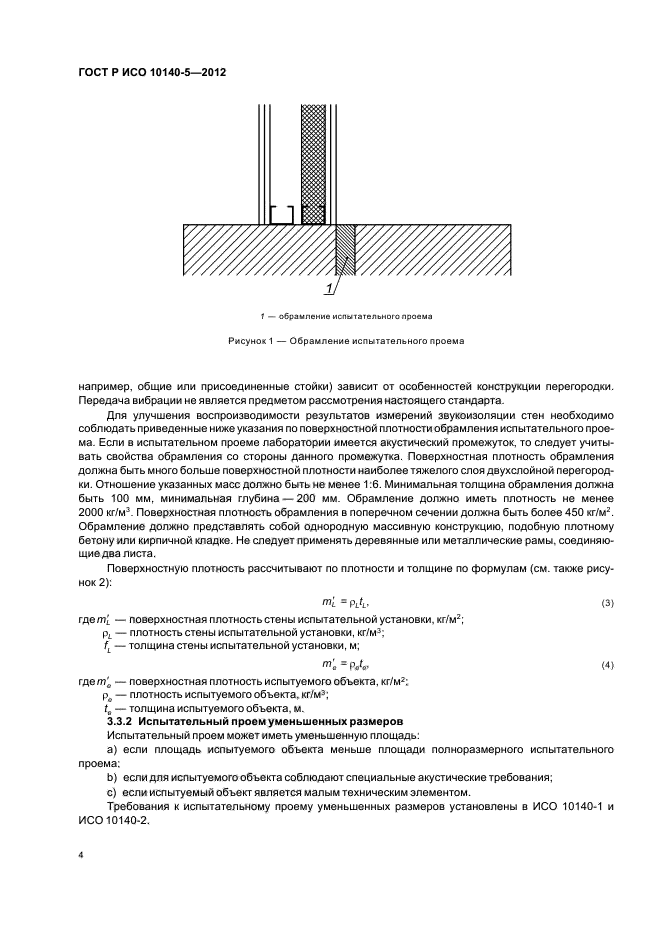

1 — обрамление испытательного проема
Рисунок 1 — Обрамление испытательного проема
Для улучшения воспроизводимости результатов измерений звукоизоляции стен необходимо соблюдать приведенные ниже указания по поверхностной плотности обрамления испытательного проема. Если в испытательном проеме лаборатории имеется акустический промежуток, то следует учитывать свойства обрамления со стороны данного промежутка. Поверхностная плотность обрамления должна быть много больше поверхностной плотности наиболее тяжелого слоя двухслойной перегородки. Отношение указанных масс должно быть не менее 1:6. Минимальная толщина обрамления должна быть 100 мм, минимальная глубина — 200 мм. Обрамление должно иметь плотность не менее 2000 кг/м3. Поверхностная плотность обрамления в поперечном сечении должна быть более 450 кг/м2. Обрамление должно представлять собой однородную массивную конструкцию, подобную плотному бетону или кирпичной кладке. Не следует применять деревянные или металлические рамы, соединяющие два листа.
Поверхностную плотность рассчитывают по плотности и толщине по формулам (см. также рисунок 2):
m’L = ρLtL, (3)
где m’L — поверхностная плотность стены испытательной установки, кг/м2;
ρL— плотность стены испытательной установки, кг/м3;
tL— толщина стены испытательной установки, м;
т’е = ρete, (4)
где me— поверхностная плотность испытуемого объекта, кг/м2;
ρе — плотность испытуемого объекта, кг/м3;
te— толщина испытуемого объекта, м.
3.3.2 Испытательный проем уменьшенных размеров
Испытательный проем может иметь уменьшенную площадь:
a) если площадь испытуемого объекта меньше площади полноразмерного испытательного проема;
b) если для испытуемого объекта соблюдают специальные акустические требования;
c) если испытуемый объект является малым техническим элементом.
Требования к испытательному проему уменьшенных размеров установлены в ИСО 10140-1 и ИСО 10140-2.
1 — стена испытательной установки; 2 — испытуемый объект;
tL— толщина стены испытательной установки; te— толщина испытуемого объекта
Рисунок 2 — К определению поверхностной плотности элементов

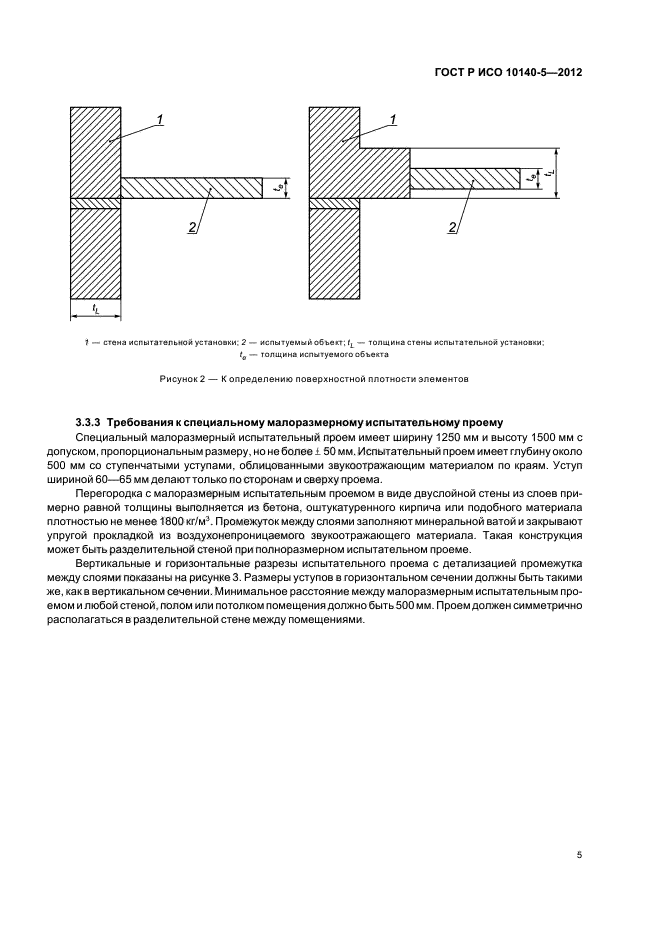

3.3.3 Требования к специальному малоразмерному испытательному проему
Специальный малоразмерный испытательный проем имеет ширину 1250 мм и высоту 1500 мм с допуском, пропорциональным размеру, но не более ± 50 мм. Испытательный проем имеет глубину около 500 мм со ступенчатыми уступами, облицованными звукоотражающим материалом по краям. Уступ шириной 60 — 65 мм делают только по сторонам и сверху проема.
Перегородка с малоразмерным испытательным проемом в виде двуслойной стены из слоев примерно равной толщины выполняется из бетона, оштукатуренного кирпича или подобного материала плотностью не менее 1800 кг/м3. Промежуток между слоями заполняют минеральной ватой и закрывают упругой прокладкой из воздухонепроницаемого звукоотражающего материала. Такая конструкция может быть разделительной стеной при полноразмерном испытательном проеме.

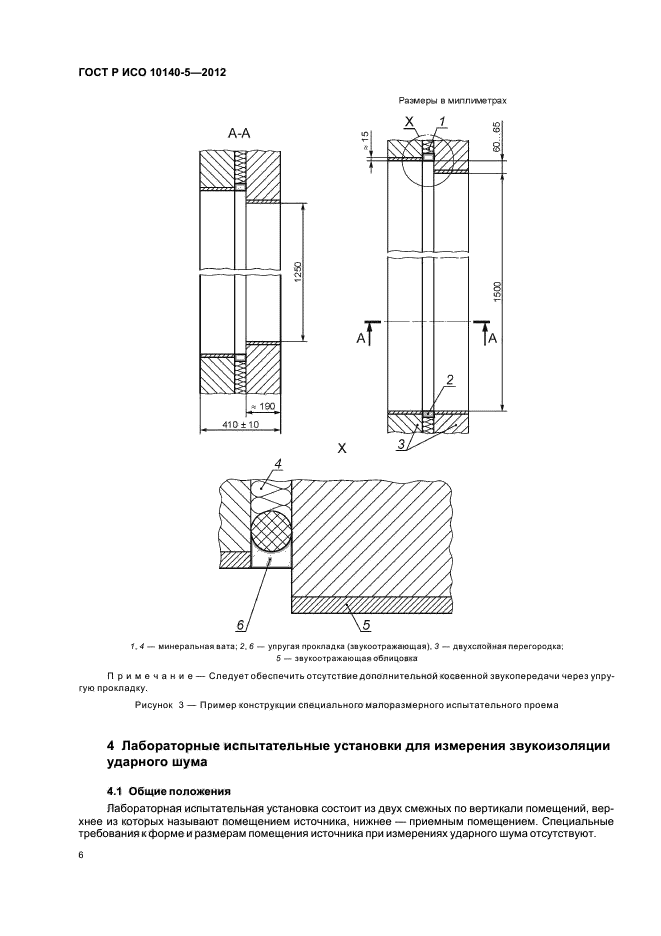

Вертикальные и горизонтальные разрезы испытательного проема с детализацией промежутка между слоями показаны на рисунке 3. Размеры уступов в горизонтальном сечении должны быть такими же, как в вертикальном сечении. Минимальное расстояние между малоразмерным испытательным проемом и любой стеной, полом или потолком помещения должно быть 500 мм. Проем должен симметрично располагаться в разделительной стене между помещениями.
1, 4 — минеральная вата; 2, 6 — упругая прокладка (звукоотражающая);
3 — двухслойная перегородка; 5 — звукоотражающая облицовка
Примечание — Следует обеспечить отсутствие дополнительной косвенной звукопередачи через упругую прокладку.
Рисунок 3 — Пример конструкции специального малоразмерного испытательного проема
4 Лабораторные испытательные установки для измерения звукоизоляции ударного шума
4.1 Общие положения
Лабораторная испытательная установка состоит из двух смежных по вертикали помещений, верхнее из которых называют помещением источника, нижнее — приемным помещением. Специальные требования к форме и размерам помещения источника при измерениях ударного шума отсутствуют.

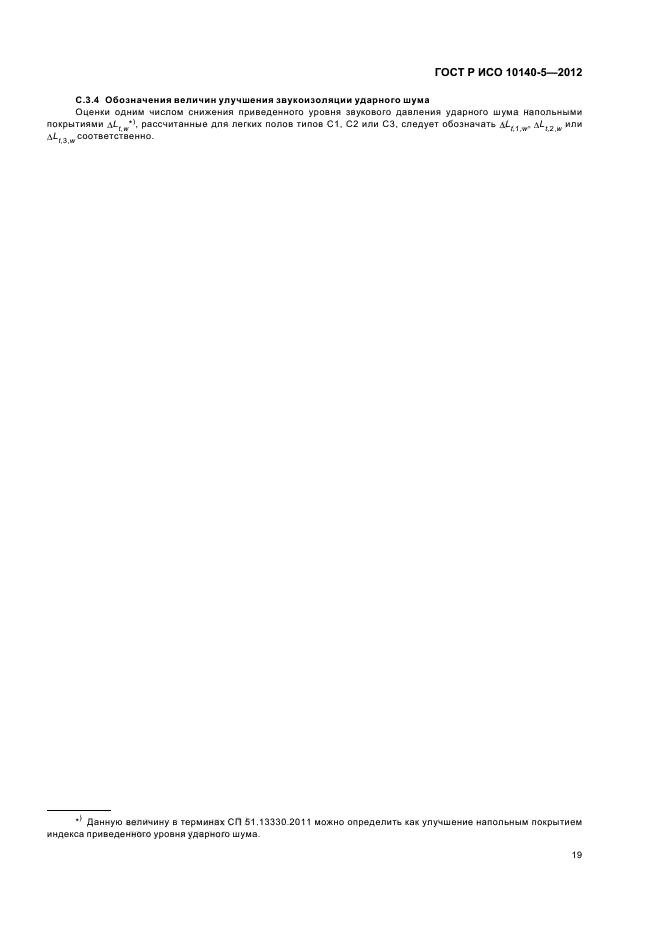

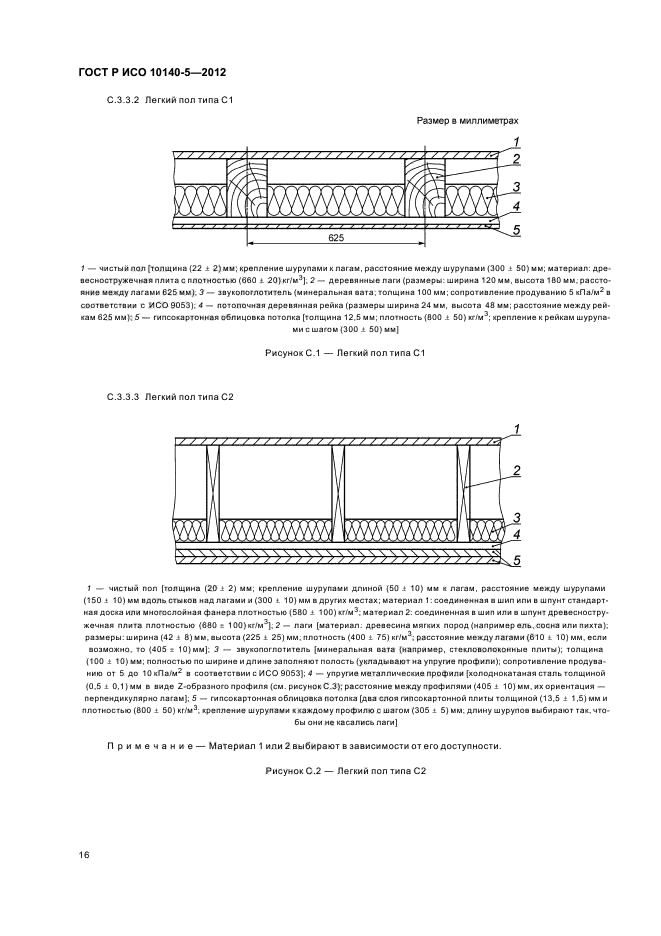

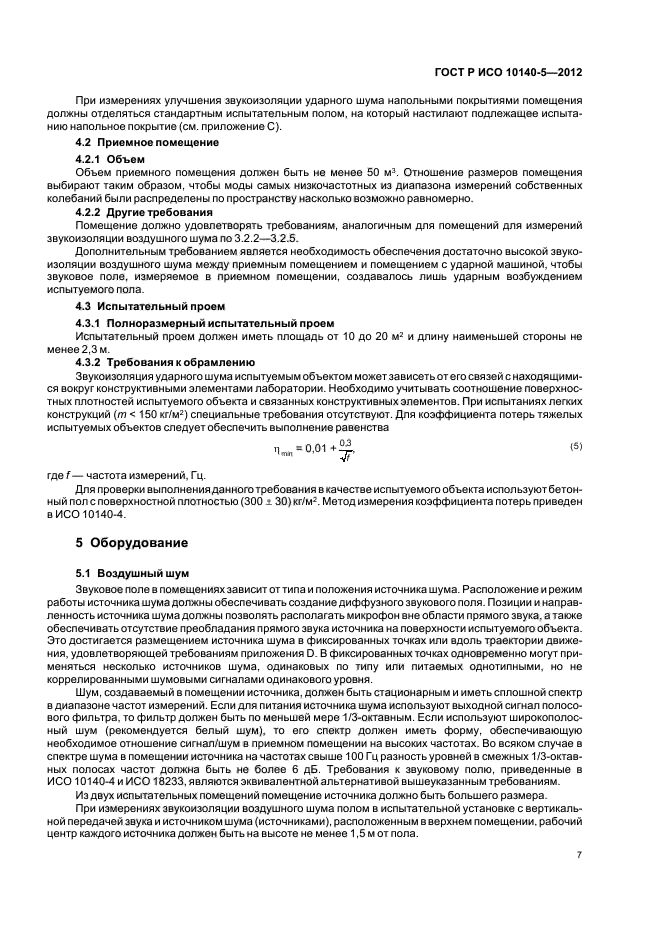

При измерениях улучшения звукоизоляции ударного шума напольными покрытиями помещения должны отделяться стандартным испытательным полом, на который настилают подлежащее испытанию напольное покрытие (см. приложение С).
4.2 Приемное помещение
4.2.1 Объем
Объем приемного помещения должен быть не менее 50 м3. Отношение размеров помещения выбирают таким образом, чтобы моды самых низкочастотных из диапазона измерений собственных колебаний были распределены по пространству насколько возможно равномерно.
4.2.2 Другие требования
Помещение должно удовлетворять требованиям, аналогичным для помещений для измерений звукоизоляции воздушного шума по 3.2.2 — 3.2.5.
Дополнительным требованием является необходимость обеспечения достаточно высокой звукоизоляции воздушного шума между приемным помещением и помещением с ударной машиной, чтобы звуковое поле, измеряемое в приемном помещении, создавалось лишь ударным возбуждением испытуемого пола.
4.3 Испытательный проем
4.3.1 Полноразмерный испытательный проем
Испытательный проем должен иметь площадь от 10 до 20 м2 и длину наименьшей стороны не менее 2,3 м.
4.3.2 Требования к обрамлению
Звукоизоляция ударного шума испытуемым объектом может зависеть от его связей с находящимися вокруг конструктивными элементами лаборатории. Необходимо учитывать соотношение поверхностных плотностей испытуемого объекта и связанных конструктивных элементов. При испытаниях легких конструкций (т < 150 кг/м2) специальные требования отсутствуют. Для коэффициента потерь тяжелых испытуемых объектов следует обеспечить выполнение равенства
(5)
где f — частота измерений, Гц.
Для проверки выполнения данного требования в качестве испытуемого объекта используют бетонный пол с поверхностной плотностью (300 ± 30) кг/м2. Метод измерения коэффициента потерь приведен в ИСО 10140-4.
5 Оборудование
5.1 Воздушный шум

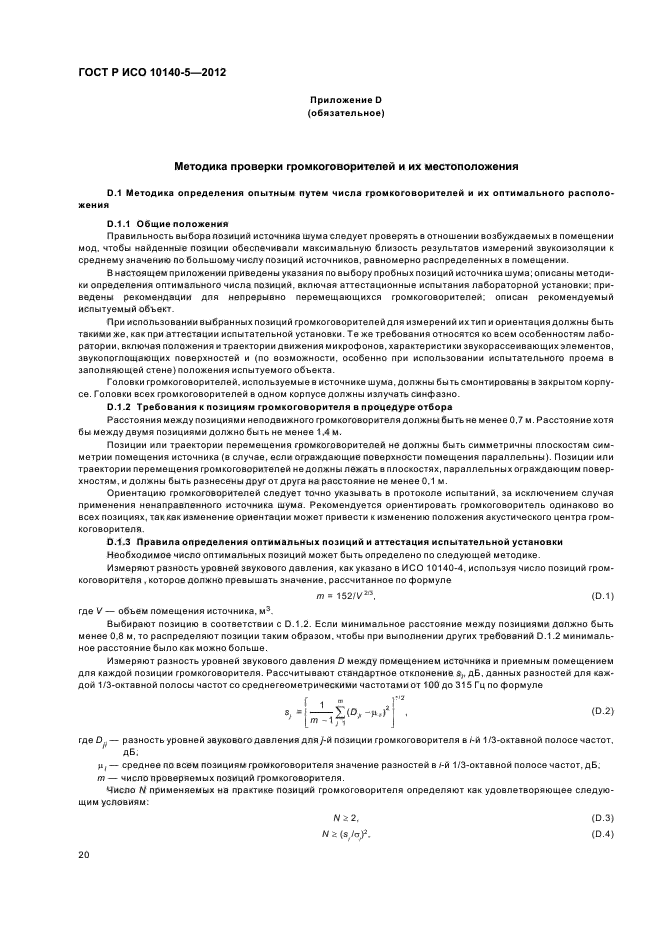

Звуковое поле в помещениях зависит от типа и положения источника шума. Расположение и режим работы источника шума должны обеспечивать создание диффузного звукового поля. Позиции и направленность источника шума должны позволять располагать микрофон вне области прямого звука, а также обеспечивать отсутствие преобладания прямого звука источника на поверхности испытуемого объекта. Это достигается размещением источника шума в фиксированных точках или вдоль траектории движения, удовлетворяющей требованиям приложения D. В фиксированных точках одновременно могут применяться несколько источников шума, одинаковых по типу или питаемых однотипными, но не коррелированными шумовыми сигналами одинакового уровня.
Шум, создаваемый в помещении источника, должен быть стационарным и иметь сплошной спектр в диапазоне частот измерений. Если для питания источника шума используют выходной сигнал полосового фильтра, то фильтр должен быть по меньшей мере 1/3-октавным. Если используют широкополосный шум (рекомендуется белый шум), то его спектр должен иметь форму, обеспечивающую необходимое отношение сигнал/шум в приемном помещении на высоких частотах. Во всяком случае в спектре шума в помещении источника на частотах свыше 100 Гц разность уровней в смежных 1/3-октавных полосах частот должна быть не более 6 дБ. Требования к звуковому полю, приведенные в ИСО 10140-4 и ИСО 18233, являются эквивалентной альтернативой вышеуказанным требованиям.
Из двух испытательных помещений помещение источника должно быть большего размера.
При измерениях звукоизоляции воздушного шума полом в испытательной установке с вертикальной передачей звука и источником шума (источниками), расположенным в верхнем помещении, рабочий центр каждого источника должен быть на высоте не менее 1,5 м от пола.

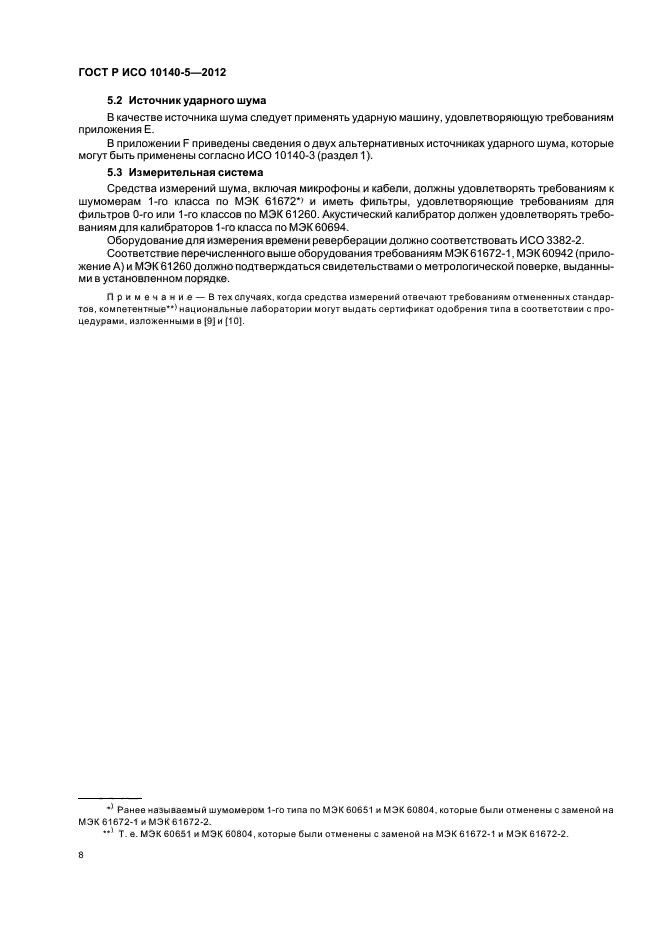

5.2 Источник ударного шума

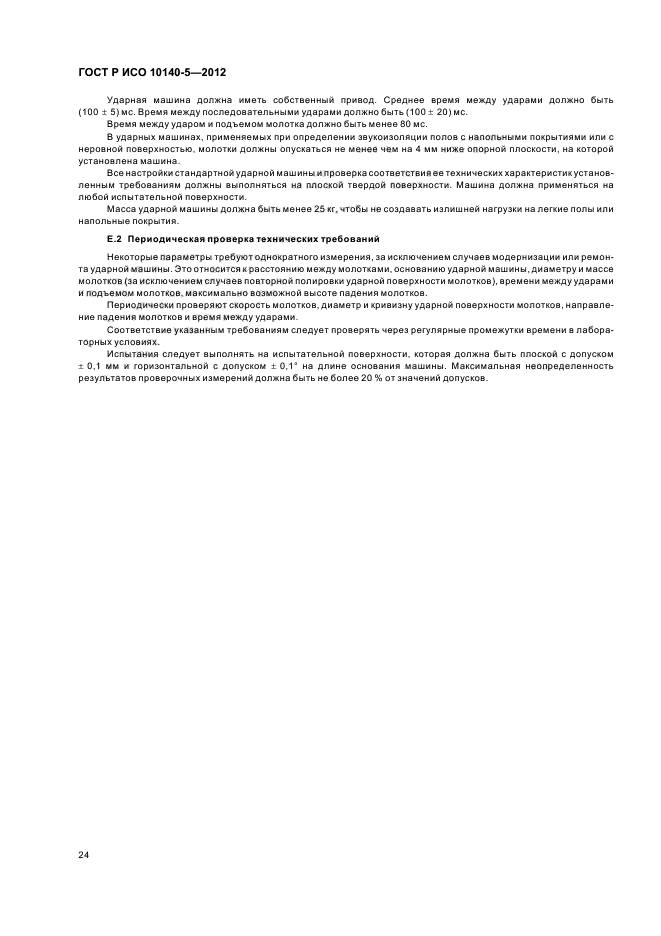

В качестве источника шума следует применять ударную машину, удовлетворяющую требованиям приложения Е.

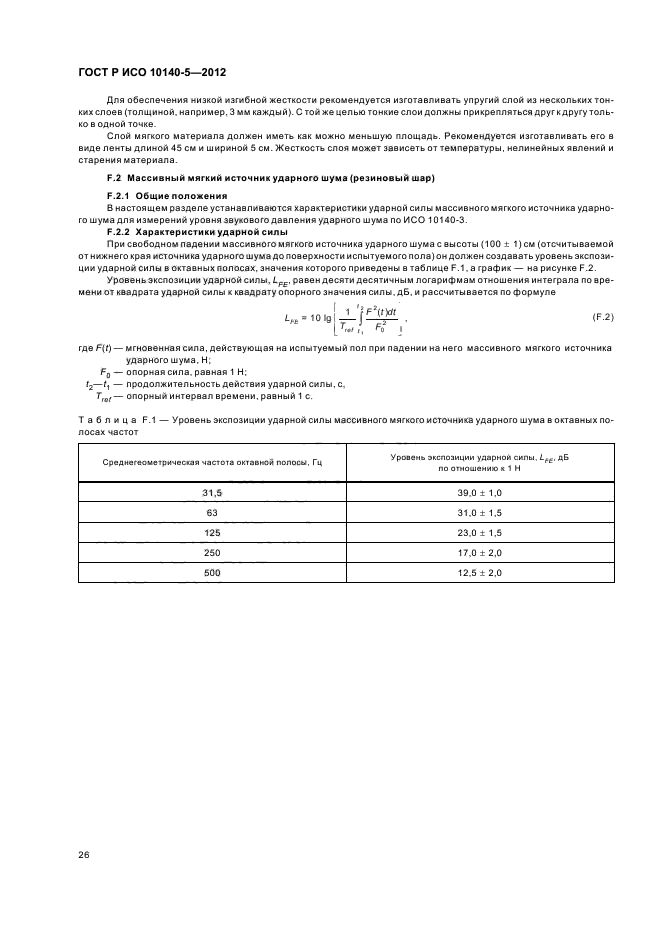

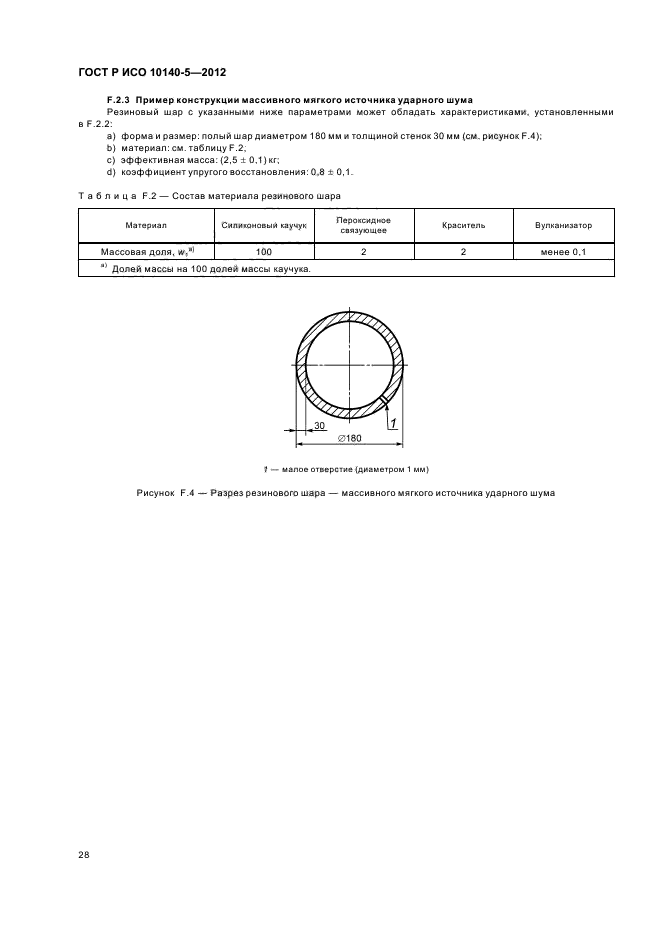

В приложении F приведены сведения о двух альтернативных источниках ударного шума, которые могут быть применены согласно ИСО 10140-3 (раздел 1).
5.3 Измерительная система
Средства измерений шума, включая микрофоны и кабели, должны удовлетворять требованиям к шумомерам 1-го класса по МЭК 61672*) и иметь фильтры, удовлетворяющие требованиям для фильтров 0-го или 1-го классов по МЭК 61260. Акустический калибратор должен удовлетворять требованиям для калибраторов 1-го класса по МЭК 60694.
________
*) Ранее называемый шумомером 1-го типа по МЭК 60651 и МЭК 60804, которые были отменены с заменой на МЭК 61672-1 и МЭК 61672-2.
Оборудование для измерения времени реверберации должно соответствовать ИСО 3382-2.
Соответствие перечисленного выше оборудования требованиям МЭК 61672-1, МЭК 60942 (приложение А) и МЭК 61260 должно подтверждаться свидетельствами о метрологической поверке, выданными в установленном порядке.
Примечание — В тех случаях, когда средства измерений отвечают требованиям отмененных стандартов, компетентные**) национальные лаборатории могут выдать сертификат одобрения типа в соответствии с процедурами, изложенными в [9] и [10].
________
**) Т.е. МЭК 60651 и МЭК 60804, которые были отменены с заменой на МЭК 61672-1 и МЭК 61672-2.
Приложение А
(обязательное)
Оценка максимально возможного значения звукоизоляции, которое может
быть измерено в условиях лаборатории
А.1 Общие положения

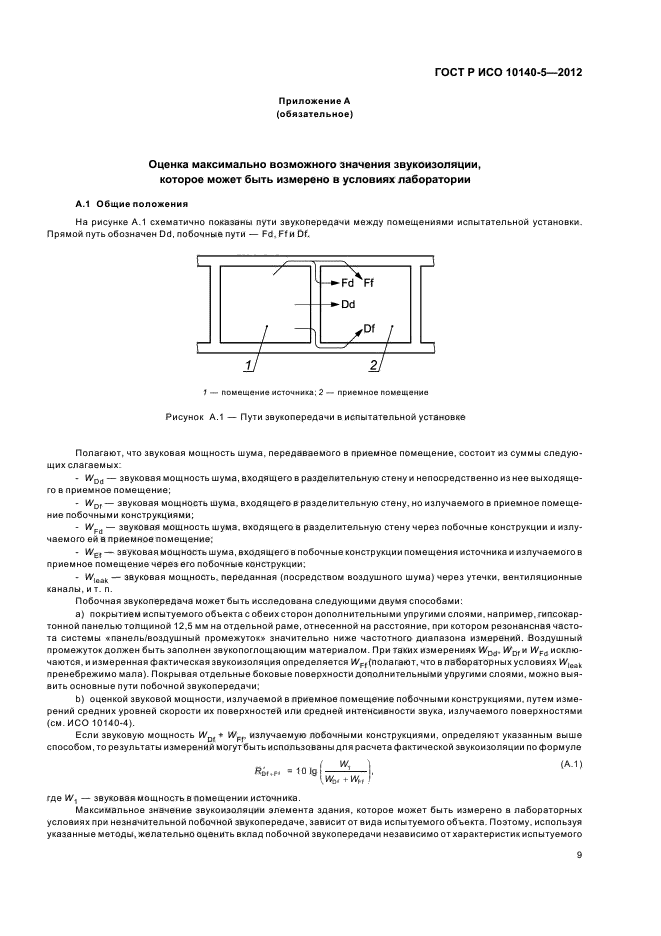

На рисунке А.1 схематично показаны пути звукопередачи между помещениями испытательной установки. Прямой путь обозначен Dd, побочные пути — Fd, Ff и Df.
1 — помещение источника; 2 — приемное помещение
Рисунок А.1 — Пути звукопередачи в испытательной установке
Полагают, что звуковая мощность шума, передаваемого в приемное помещение, состоит из суммы следующих слагаемых:
— WDd — звуковая мощность шума, входящего в разделительную стену и непосредственно из нее выходящего в приемное помещение;
— WDf — звуковая мощность шума, входящего в разделительную стену, но излучаемого в приемное помещение побочными конструкциями;
— WFd — звуковая мощность шума, входящего в разделительную стену через побочные конструкции и излучаемого ей в приемное помещение;
— WEf — звуковая мощность шума, входящего в побочные конструкции помещения источника и излучаемого в приемное помещение через его побочные конструкции;
— Wleak — звуковая мощность, переданная (посредством воздушного шума) через утечки, вентиляционные каналы, и т.п.
Побочная звукопередача может быть исследована следующими двумя способами:
a) покрытием испытуемого объекта с обеих сторон дополнительными упругими слоями, например, гипсокар-тонной панелью толщиной 12,5 мм на отдельной раме, отнесенной на расстояние, при котором резонансная частота системы «панель/воздушный промежуток» значительно ниже частотного диапазона измерений. Воздушный промежуток должен быть заполнен звукопоглощающим материалом. При таких измерениях WDd, WDf и WFd исключаются, и измеренная фактическая звукоизоляция определяется WFf (полагают, что в лабораторных условиях Wleak пренебрежимо мала). Покрывая отдельные боковые поверхности дополнительными упругими слоями, можно выявить основные пути побочной звукопередачи;
b) оценкой звуковой мощности, излучаемой в приемное помещение побочными конструкциями, путем измерений средних уровней скорости их поверхностей или средней интенсивности звука, излучаемого поверхностями (см. ИСО 10140-4).
Если звуковую мощность WDf + WFf, излучаемую побочными конструкциями, определяют указанным выше способом, то результаты измерений могут быть использованы для расчета фактической звукоизоляции по формуле
(A.1)
где W1 — звуковая мощность в помещении источника.
Максимальное значение звукоизоляции элемента здания, которое может быть измерено в лабораторных условиях при незначительной побочной звукопередаче, зависит от вида испытуемого объекта. Поэтому, используя указанные методы, желательно оценить вклад побочной звукопередачи независимо от характеристик испытуемого объекта, какими бы высокими они ни были. Поскольку непрактично выполнять такие измерения для общестроительных изделий, следует измерять R’max для представительного класса обычно испытуемых изделий (см. ИСО 10140-1).
А.2 Способы оценки и требования
А.2.1 Максимально возможное при измерениях значение фактической звукоизоляции испытательной установки R‘max
Ниже приведены требования для шести типов представительных конструкций испытуемых объектов. Данные конструкции, подобные обычно испытуемым в лабораториях объектам, следует применять для проверки R’max по ИСО 10140-2. Для испытания стен испытательный проем может быть выполнен в сплошной стене или в стене, разделенной акустическим промежутком. При наличии акустического промежутка обе панели представительной конструкции располагают по одну или по разным сторонам от него. Полученное значение R’max применимо лишь к конфигурации, имевшей место при испытаниях.
А.2.2 Представительные конструкции
Для стены или пола типа А (см. А.2.2.1.1 и А.2.2.2.1) основным косвенным путем является Ff и звукопередача по нему незначительно зависит от типа испытуемого объекта. При испытаниях элементов стен или полов типов В и С свойства побочных путей звукопередачи Ff, Fd и Df зависят от массы стены или потолка, разделяющего испытательные помещения лаборатории. Для конструкций стен или полов типов В и С тяжелые испытуемые объекты следует облицовывать дополнительным покрытием с целью уменьшения звукопередачи по пути Dd.
А.2.2.1 Стены
А.2.2.1.1 Тип А: Легкая стена
Для легких двухслойных перегородок (стен) каждая панель должна включать в себя гипсокартонные листы или другой листовой материал с аналогичной поверхностной плотностью (не менее 30 кг/м2). Расстояние между панелями должно быть не менее 200 мм, а полость между ними заполнена минеральной ватой толщиной не менее 100 мм. Панели должны быть закреплены деревянными или металлическими крепежными изделиями и между панелями не должно быть механического контакта. Панели по периметру не следует жестко прикреплять к капитальным конструкциям.
А.2.2.1.2 Тип В: Легкая кирпичная стена
Легкие кирпичные стены имеют поверхностную плотность около (100 ± 10) кг/м2 и состоят из кирпичей или стеновых блоков, оштукатуренных с одной стороны. С одной стороны стены должна быть смонтирована облицовка, состоящая из двух гипсокартонных листов толщиной 12,5 мм, закрепленных на деревянной или металлической раме, не имеющей контакта с испытуемой стеной. Облицовку располагают со стороны испытуемой стены, обращенной в помещение. Облицовку по периметру не следует жестко прикреплять к капитальным конструкциям. Полость между испытуемой стеной и облицовкой должна иметь ширину не менее 50 мм и быть заполнена минеральной ватой.
А.2.2.1.3 Тип С: Тяжелая кирпичная стена
Тяжелые кирпичные стены имеют поверхностную плотность около (400 ± 40) кг/м2 и состоят из кирпичей или стеновых блоков, оштукатуренных с одной стороны. С одной стороны стены должна быть смонтирована облицовка, состоящая из двух гипсокартонных листов толщиной 12,5 мм, закрепленных на деревянной или металлической раме, не имеющей контакта с испытуемой стеной. Полость между стеной и облицовкой должна иметь ширину не менее 50 мм и быть заполнена минеральной ватой. Облицовку располагают с той стороны стены, которая обращена в помещение, где установлена испытуемая стена. Облицовку по периметру не следует жестко прикреплять к капитальным конструкциям.
А.2.2.2 Полы
А.2.2.2.1 Тип А: Легкий пол
Легкий пол может быть установлен на балках, расположенных выше балок, на которых смонтирован потолок. Детали конструкции должны быть аналогичны тем, что приведены выше для легких стен.
А.2.2.2.2 Тип В: Легкий бетонный пол
Легкий бетонный пол устраивают по бетонному основанию, имеющему поверхностную плотность (100 ± 10) кг/м2. Под полом на независимых балках подвешивают облицовку, состоящую из двух гипсокартонных листов толщиной 12,5 мм. Полость между облицовкой и основанием заполняют минеральной ватой. Легкую подвесную облицовку по периметру не следует жестко прикреплять к капитальным конструкциям. Альтернативно облицовка может «плавать» на слое минеральной ваты толщиной 75 мм, уложенной на бетонном полу.
А.2.2.2.3 Тип С: Тяжелый бетонный пол
Тяжелый бетонный пол представляет собой однородную армированную бетонную плиту толщиной
мм(для ус
