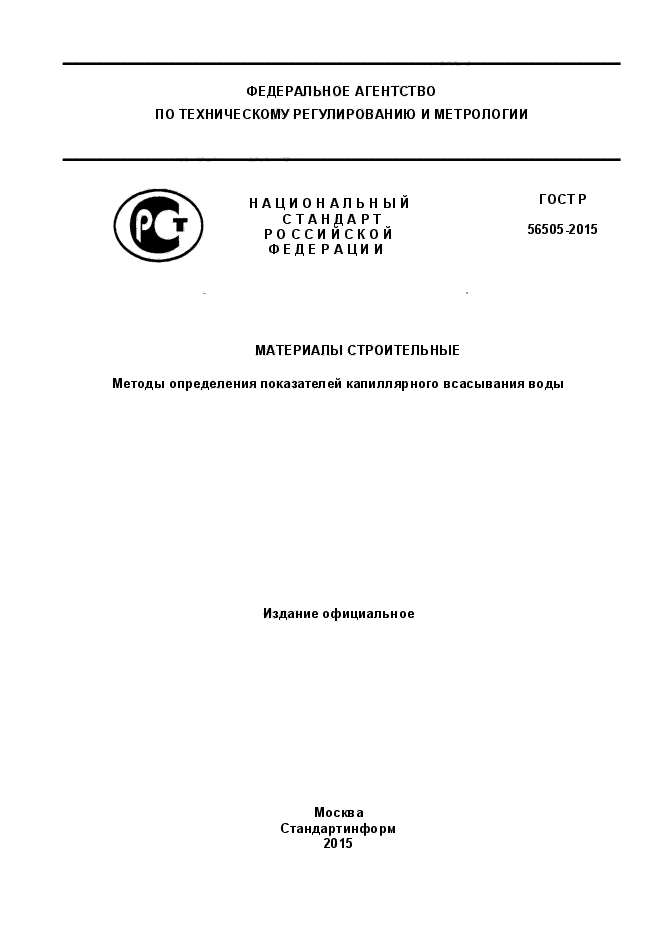

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ СТАНДАРТ РО ССИ ИСКОЙ ФЕДЕРАЦИИ

ГОСТР

56505-2015

МАТЕРИАЛЫ СТРОИТЕЛЬНЫЕ Методы определения показателей капиллярного всасывания воды

Издание официальное

Москва

Стандартинформ

2015

ГОСТ Р 56505-2015

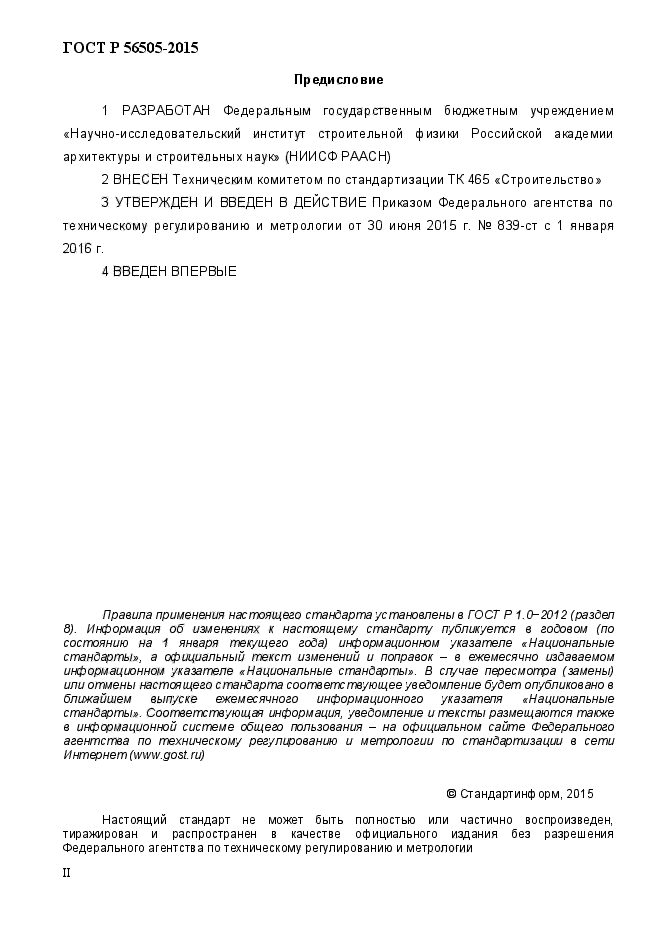

Предисловие

1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением «Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук» (НИИСФ РААСН)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 июня 2015 г. № 839-ст с 1 января 2016 г.

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящем/ стандарту публикуется в годовом (по состоянию на 1 января текущего года) информационном указателе *Национальные стандарлпы», а официальный текст изменений и поправок — в ежемесячно издаваемом информационном указателе в Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии по стандартизации в сети Интернет (www.gost. ш)

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ P5650S2015

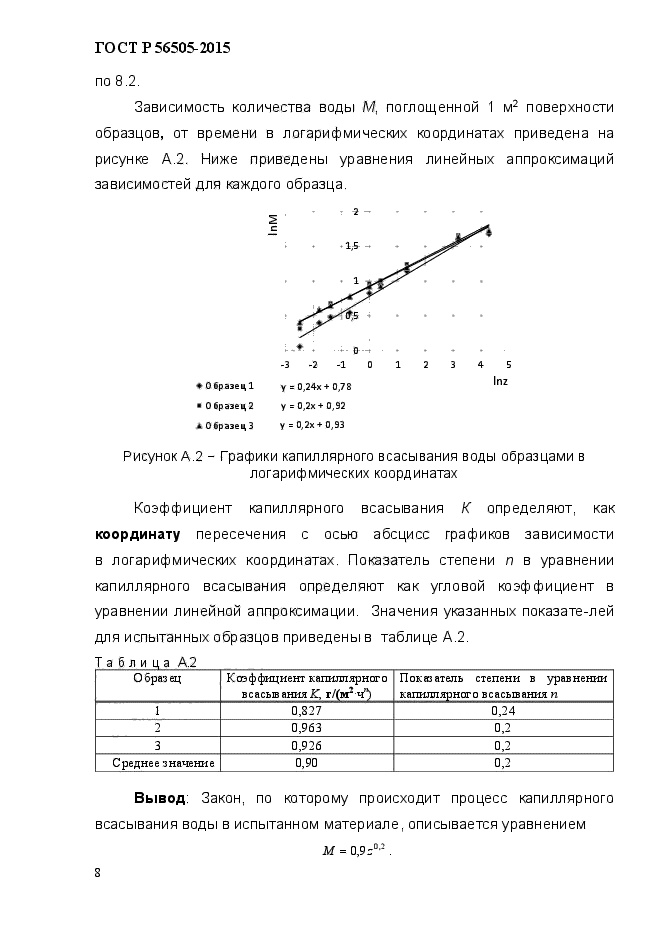

по 8.2.

Зависимость количества воды М, поглощенной 1 м² поверхности образцов, от времени в логарифмических координатах приведена на рисунке А.2. Ниже приведены уравнения линейных аппроксимаций зависимостей для каждого образца.

-3 -2 -1 0 1 2 3 4 5

♦ 0 бразец 1 у = 0,24х + 0,78 *^П2

■ Образец 2 у = 0,2х + 0,92

А 0 бразец 3 у = 0,2х + 0,93

Рисунок А.2 — Графики капиллярного всасывания воды образцами в логарифмических координатах

Коэффициент капиллярного всасывания К определяют, как координату пересечения с осью абсцисс графиков зависимости в логарифмических координатах. Показатель степени п в уравнении капиллярного всасывания определяют как угловой коэффициент в уравнении линейной аппроксимации. Значения указанных показате-лей для испытанных образцов приведены в таблице А.2.

Таблица А.2

0 браз ец	Коэффициент капиллярного всасывания К, г/^ч”)	Показатель степени в уравнении капиллярного всасывания п
1	0,827	0,24
2	0,963	0,2
3	0,926	0,2
Среднее значение	0,90	0,2

Вывод: Закон, по которому происходит процесс капиллярного всасывания воды в испытанном материале, описывается уравнением

м = о,9^⁰‘.

ГОСТ P 56505-2015

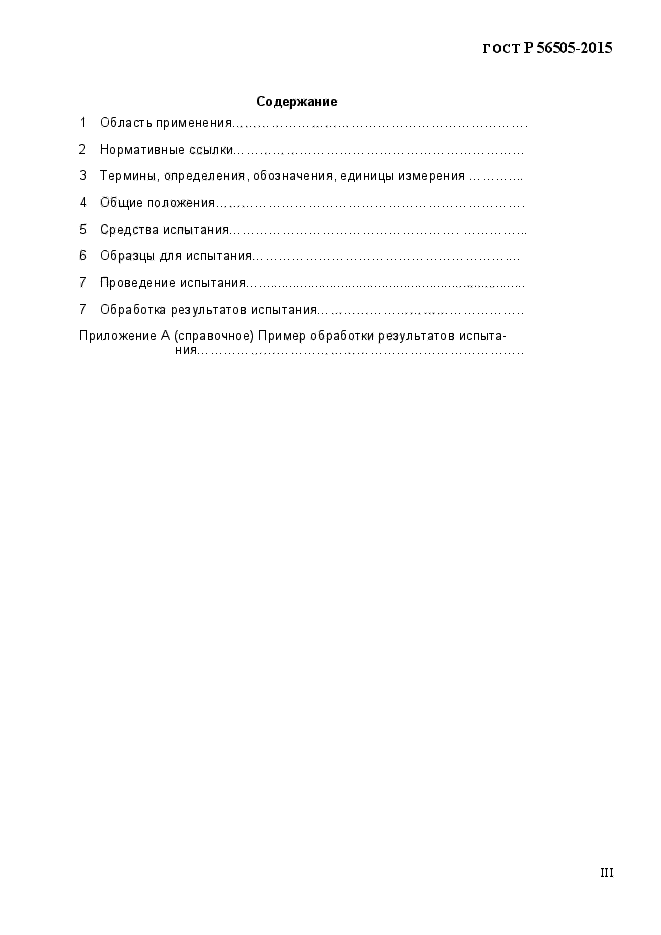

Содержание

1 Область применения………………………………………………………….

2 Нормативные ссылки…………………………………………………………

3 Тер мин ы, опр едел ен ия, об оз наче ни я, е ди ни цы изме рен ия………….

4 Общие положения…………………………………………………………….

5 Средства испытания………………………………………………………….

6 Образцы для испытания…………………………………………………….

7 Проведение испытания…………………………………………………………………

7 Обработка результатов испытания………………………………………..

Приложение А (справочное) Пример обработки результатов испытания………………………………………………………………..

III

ГОСТ P 56505-2015

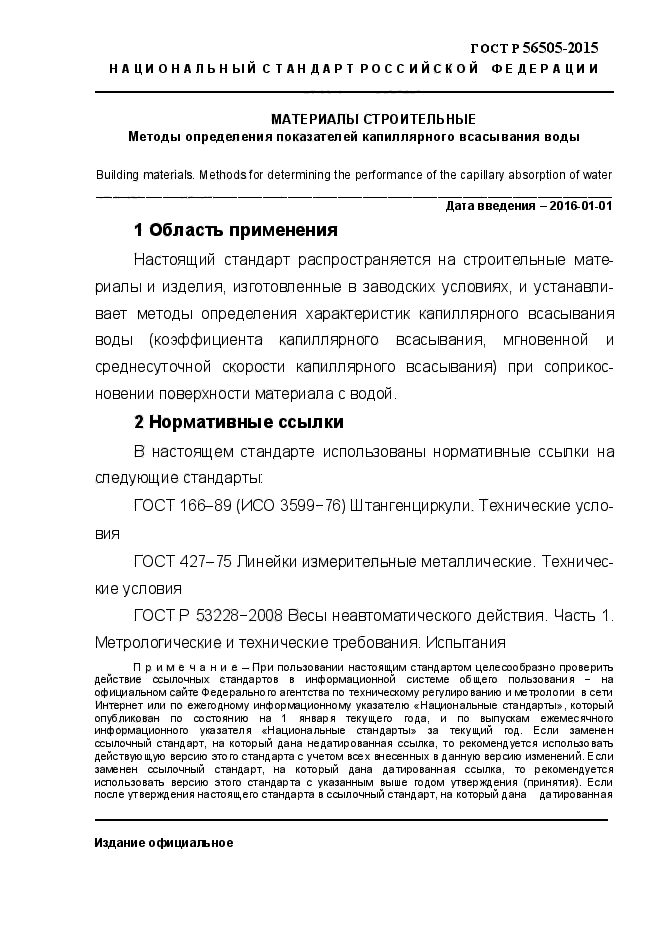

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МАТЕРИАЛЫ СТРОИТЕЛЬНЫЕ Методы определения показателей капиллярного всасывания воды

Building materials. Methodsfor determining the performance of the capillary absorption of water

Дата введения -2016-01-01

1 Область применения

Настоящий стандарт распространяется на строительные материалы и изделия, изготовленные в заводских условиях, и устанавливает методы определения характеристик капиллярного всасывания воды (коэффициента капиллярного всасывания, мгновенной и среднесуточной скорости капиллярного всасывания) при соприкосновении поверхности материала с водой.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на сп еду ющ и е ста нд а рть i:

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические усло

вия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТР 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная

Издание официальное

ГОСТ P 56505-2015

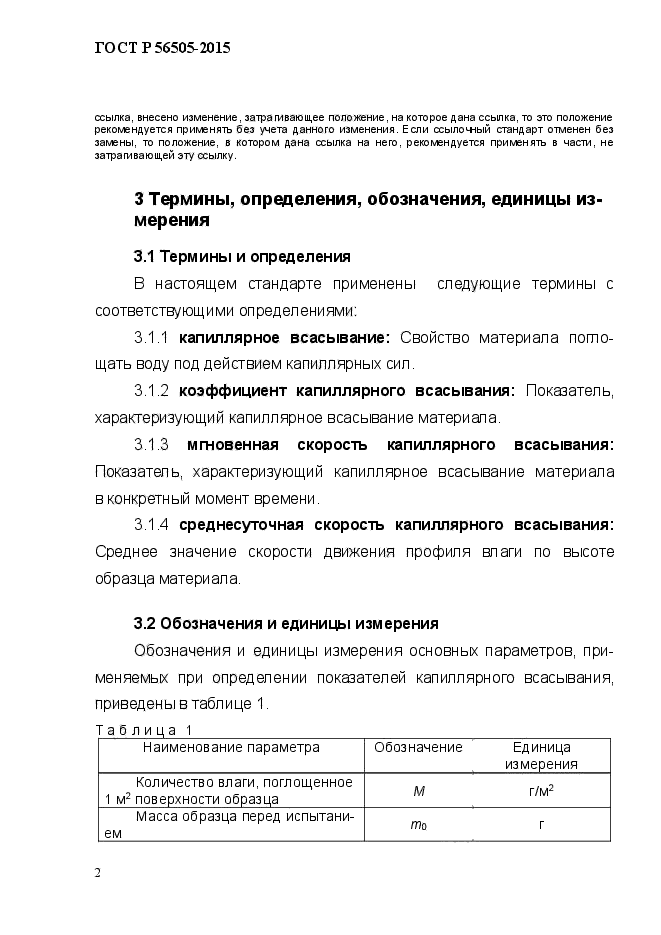

ссылка, внесено изменение, затрат ваюш,ее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины, определения, обозначения, единицы измерения

3.1 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1 капиллярное всасывание: Свойство материала потощать воду под действием капиллярных сил.

3.1.2 коэффициент капиллярного всасывания: Показатель, характеризующий капиллярное всасывание материала.

3.1.3 мгновенная скорость капиллярного всасывания: Показатель, характеризующий капиллярное всасывание материала в конкретный момент времени.

3.1.4 среднесуточная скорость капиллярного всасывания: Среднее значение скорости движения профиля влаги по высоте образца материала.

3.2 Обозначения и единицы измерения

Обозначения и единицы измерения основных параметров, применяемых при определении показателей капиллярного всасывания, приведены в таблице 1.

Таблица 1__

Наименование параметра	Обозначение Единица измерения
Количество влаги, поглощенное 1 м² поверхности образца	М г/м²
Масса образца перед испытанием	то г

ГО СТР 56505-2015

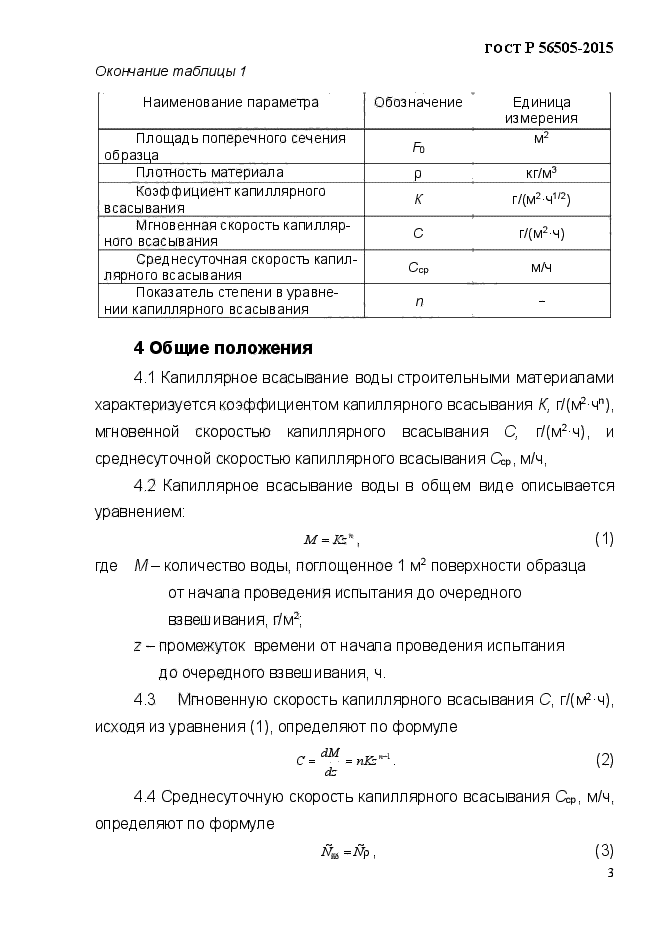

Окотание таблицы 1

Наименование параметра	Обозначение Единица измерения
Площадь поперечного сечения образца	л
Плотность материала	р кг/м³
Коэффициент капиллярного всасывания	К г/(м²-ч^1й)
Мгновенная скорость капиллярного всасывания	С г/(м²ч)
Среднесуточная скорость капиллярного всасывания	Сер м/Ч
Показатель степени в уравнении капиллярного всасывания	п

4 Общие положения

4.1 Капиллярное всасывание воды строительными материалами характеризуется коэффициентом капиллярного всасывания К, гДм^ч»), мгновенной скоростью капиллярного всасывания С, г/(м²ч), и среднесуточной скоростью капиллярного всасывания G*, м/ч,

4.2 Капиллярное всасывание воды в общем виде описывается уравнением:

M = Kz\ (1)

где М- количество воды, поглощенное 1 м² поверхности образца от начала проведения испытания до очередного взвешивания, г/м²;

z — промежуток времени от начала проведения испытания до очередного взвешивания, ч.

4.3 Мгновенную скорость капиллярного всасывания С, г/(м* ч), исходя из уравнения (1), определяют по формуле

с=^<*^м = _Ий»-‘. (2)

4.4 Среднесуточную скорость капиллярного всасывания G*. м/ч, определяют по формуле

(3) з

=Np ,

ГОСТ Р 56505-2015

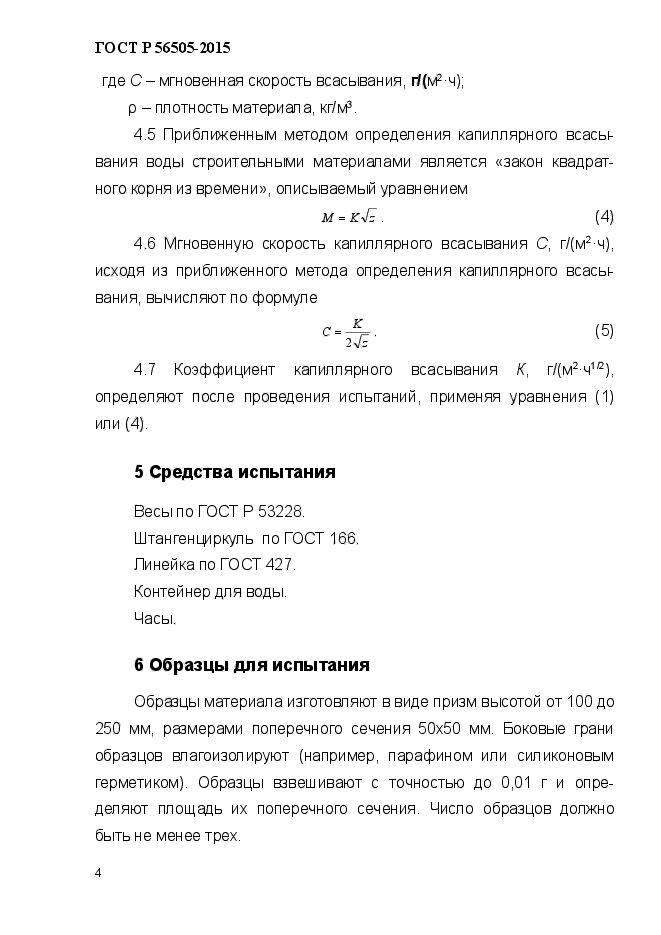

где С — мгновенная скорость всасывания, r/jM² ч); р — плотность материала, кг/м³.

4.5 Приближенным методом определения капиллярного всасывания воды строительными материалами является «закон квадратного корня из времени», описываемый уравнением

м = kJ= . (4)

4.6 Мгновенную скорость капиллярного всасывания С, г/(м²ч), исходя из приближенного метода определения капиллярного всасывания, вычисляют по формуле

^с=5Т=- ⁽⁵⁾

4.7 Коэффициент капиллярного всасывания К, г/(м²ч^1С), определяют после проведения испытаний, применяя уравнения (1) или (4).

5 Средства испытания

Весы по ГОСТ Р 53228.

Штангенциркуль поГОСТ 166.

Линейка по ГОСТ 427.

Контейнер для воды.

Часы.

6 Образцы для испытания

Образцы материала изготовляют в виде призм высотой от 100 до 250 мм, размерами поперечного сечения 50×50 мм. Боковые грани образцов впагоизолируют (например, парафином или силиконовым герметиком). Образцы взвешивают с точностью до 0,01 г и определяют площадь их поперечного сечения. Число образцов должно быть не менее трех.

ГОСТ P 56505-2015

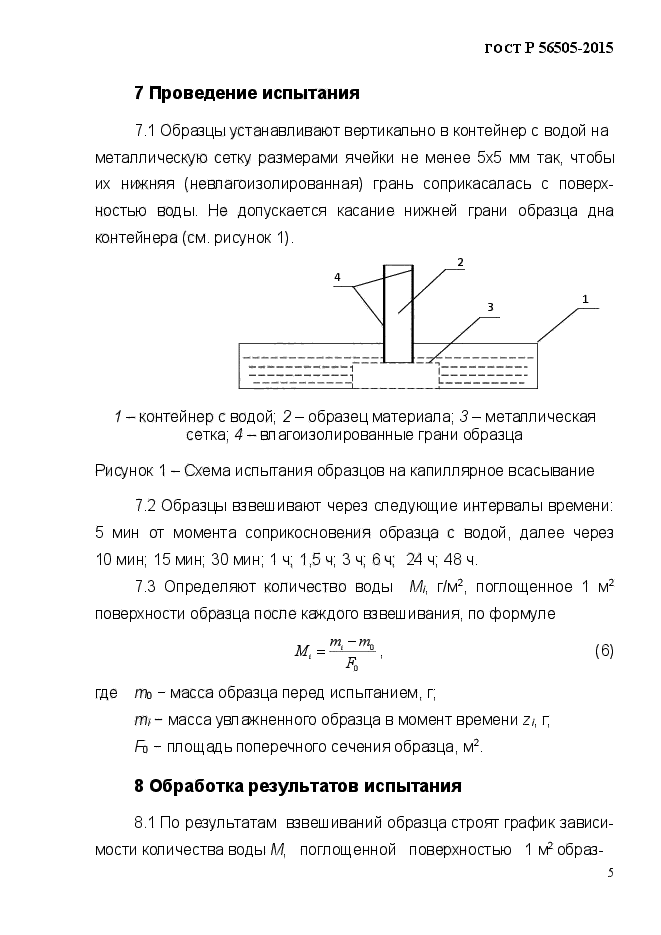

7 Проведение испытания

7.1 Образцы устанавливают вертикально в контейнер с водой на металлическую сетку размерами ячейки не менее 5×5 мм так, чтобы их нижняя (невпагоизолированная) грань соприкасалась с поверхностью воды. Не допускается касание нижней грани образца дна контейнера (см. рисунок 1).

1 — контейнер с водой; 2 — образец материала; 3 — металлическая сетка; 4 -влагоизолированные грани образца

Рисунок 1 — Схема испытания образцов на капиллярное всасывание

7.2 Образцы взвешивают через следующие интервалы времени: 5 мин от момента соприкосновения образца с водой, далее через 10 мин; 15 мин; 30 мин; 1ч; 1,5 ч; 3 ч; бч; 24 ч; 48 ч.

7.3 Определяют количество воды М/, г/м², поглощенное 1 м²поверхности образца после какдого взвешивания, по формуле

м_{1 =} М, (6)

К ‘

где то — масса образца перед испытанием, г;

т/- масса увлажненного образца в момент времени Zi, п Fo — площадь поперечного сечения образца, м².

8 Обработка результатов испытания

8.1 По результатам взвешиваний образца строят график зависимости количества воды М, поглощенной поверхностью 1 м²образ-

ГОСТ P 56505-2015

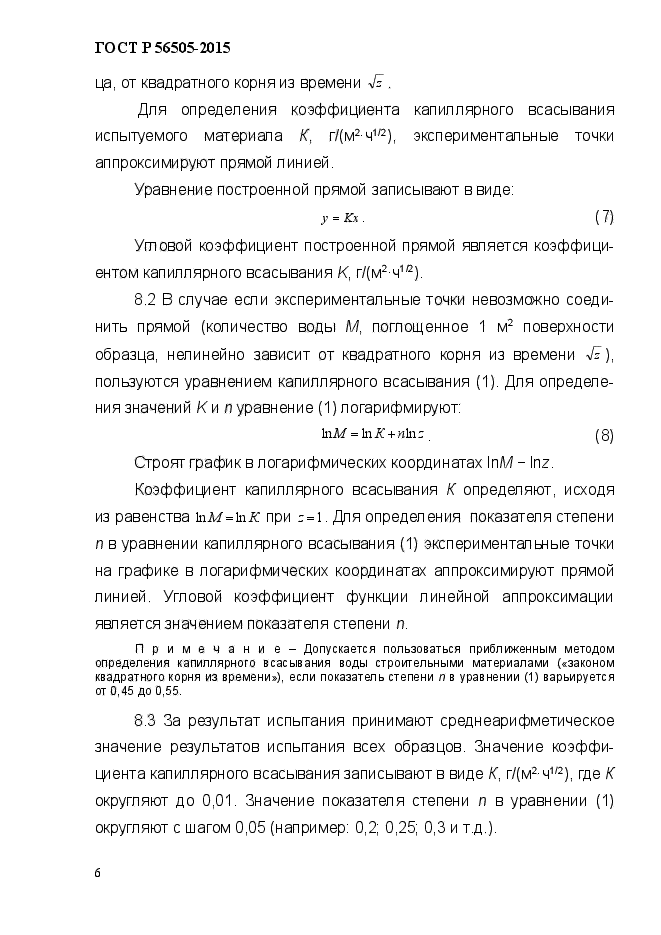

ца, от квадратного корня из времени 4г .

Для определения коэффициента капиллярного всасывания испытуемого материала К, г/(м² ч^1/2). экспериментальные точки аппроксимируют прямой линией.

Уравнение построенной прямой записывают в виде:

, = *х. (7)

Угловой коэффициент построенной прямой является коэффициентом капиллярного всасывания К, г/(м²ч^1/2).

8.2 В случае если экспериментальные точки невозможно соединить прямой (количество воды М, поглощенное 1 м² поверхности образца, нелинейно зависит от квадратного корня из времени 4z), пользуются уравнением капиллярного всасывания (1). Для определения значений Кип уравнение (1) логарифмируют:

к\М = ln^f +л1пг (8)

Строят график в логарифмических координатах InМ — Inz.

Коэффициент капиллярного всасывания К определяют, исходя из равенства 1пМ=1пА* при z=\. Для определения показателя степени п в уравнении капиллярного всасывания (1) экспериментальные точки на графике в логарифмических координатах аппроксимируют прямой линией. Угловой коэффициент функции линейной аппроксимации является значением показателя степени п.

Примечание — Допускается пользоваться приближенным методом определения капиллярного всасывания воды строительными материалами («законом квадратного корня из времени»), если показатель степени п в уравнении (1) варьируется от 0,45 до 0,55.

8.3 За результат испытания принимают среднеарифметическое значение результатов испытания всех образцов. Значение коэффициента капиллярного всасывания записывают в виде К, г/(м² ч^1/2), где К округляют до 0,01. Значение показателя степени п в уравнении (1) округляют с шагом 0,05 (например: 0,2; 0,25; 0,3 и т.д.).

гост P 56505-2015

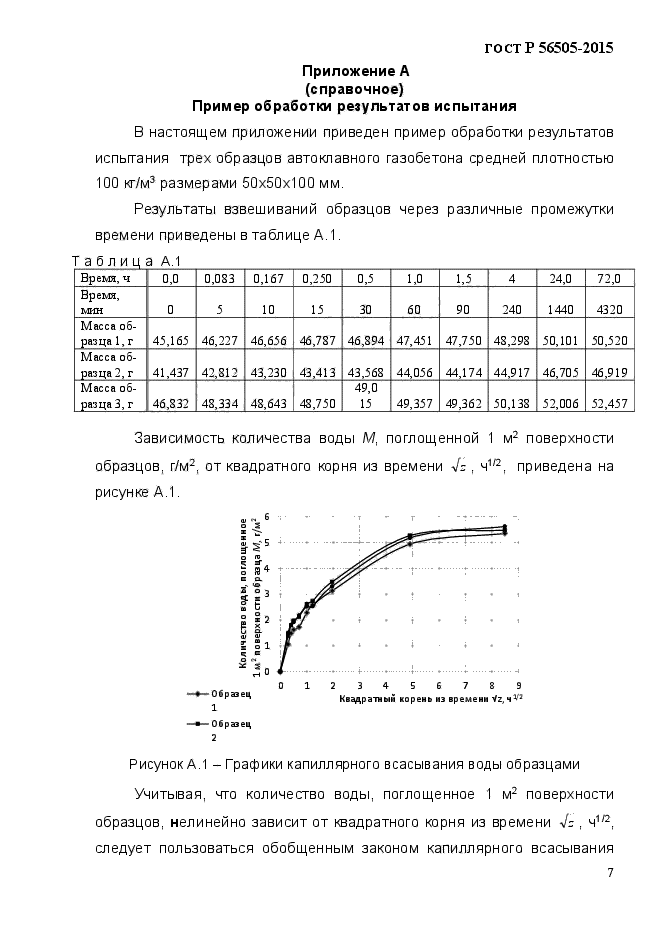

Приложение А (справочное)

Пример обработки результатов испытания

В настоящем приложении приведен пример обработки результатов

испытания трех образцов автоклавного газобетона средней плотностью

100 кг/м³ размерами 50x50x100 мм.

Результаты взвешиваний образцов через различные промежутки

времени приведены в таблице А. 1. Таблица А.1 ___

Время, ч	0,0	0,083	0,167	0,250	0,5	1,0	1,5	4	24,0	72,0
Время, мин	0	5	10	15	30	60	90	240	1440	4320
Масса образца 1, г	45,165	46,227	46,656	46,787	46,894	47,451	47,750	48,298	50,101	50,520
Масса образца 2, г	41,437	42,812	43,230	43,413	43,568	44,056	44,174	44,917	46,705	46,919
Масса образца 3, г	46,832	48,334	48,643	48,750	49,0 15	49,357	49,3 6 2	50,138	52,006	52,457

Зависимость количества воды М, поглощенной 1 м² поверхности образцов, г/м², от квадратного корня из времени Vr , ч^1/2, приведена на рисунке А.1.

—Образец

Рисунок А.1 — Графики капиллярного всасывания воды образцами Учитывая, что количество воды, поглощенное 1 м² поверхности образцов, нелинейно зависит от квадратного корня из времени >/- , ч^1/2, следует пользоваться обобщенным законом капиллярного всасывания
