Материалы кровельные и гидроизоляционные гибкие битумосодержащие. Метод определения сопротивления раздиру стержнем гвоздя
Действие завершено 01.07.2013
Документ завершил свое действие. Вы можете скачать ГОСТ Р 53455-2009 в удобном формате.
Скрыть дополнительную информацию
Страница 1
Страница 2
Страница 3
Страница 4
Страница 5
Страница 6
Страница 7
Страница 8
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
НАЦИОНАЛЬНЫЙ
СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ |
ГОСТР 53455— 2009 (ЕН 12310-1:1999) |
МАТЕРИАЛЫ КРОВЕЛЬНЫЕ И ГИДРОИЗОЛЯЦИОННЫЕ ГИБКИЕ БИТУМОСОДЕРЖАЩИЕ
Метод определения сопротивления раздиру стержнем гвоздя
ЕМ 12310-1:1999 Flexible sheets for waterproofing —
Part 1: Bitumen sheets for roof waterproofing — Determination of resistance
to tearing (nail shank)
(MOD)
Издание официальное
СО

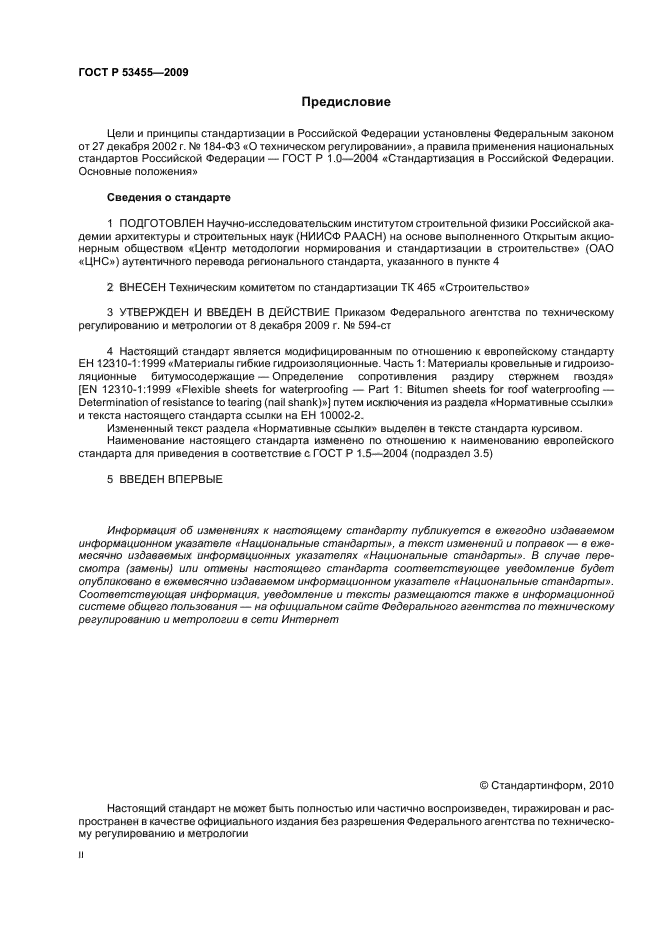

С 35 о О сч I h- fO ш Москва Стандартинформ 2010 Предисловие Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-Ф3 «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» Сведения о стандарте 1 ПОДГОТОВЛЕН Научно-исследовательским институтом строительной физики Российской академии архитектуры и строительных наук (НИИСФ РААСН) на основе выполненного Открытым акционерным обществом «Центр методологии нормирования и стандартизации в строительстве» (ОАО «ЦНС») аутентичного перевода регионального стандарта, указанного в пункте 4 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство» 3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 декабря 2009 г. № 594-ст 4 Настоящий стандарт является модифицированным по отношению к европейскому стандарту ЕН 12310-1:1999 «Материалы гибкие гидроизоляционные. Часть 1: Материалы кровельные и гидроизоляционные битумосодержащие — Определение сопротивления раздиру стержнем гвоздя» [ЕЫ 12310-1:1999 «Flexible sheets for waterproofing — Part 1: Bitumen sheets for roof waterproofing — Determination of resistance to tearing (nail shank)»] путем исключения из раздела «Нормативные ссылки» и текста настоящего стандарта ссылки на ЕН 10002-2. Измененный текст раздела «Нормативные ссылки» выделен в тексте стандарта курсивом. Наименование настоящего стандарта изменено по отношению к наименованию европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5) 5 ВВЕДЕН ВПЕРВЫЕ Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет © Стандартинформ, 2010 Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии Содержание 1 Область применения……………………………………..1 2 Нормативные ссылки……………………………………..1 3 Термины и определения……………………………………1 4 Сущность метода……………………………………….1 5 Средства испытаний……………………………………..1 6 Отбор образцов………………………………………..2 7 Подготовка образцов для испытаний……………………………..2 8 Методика проведения испытаний……………………………….2 9 Обработка и представление результатов испытаний, точность метода…………….3 10 Отчет об испытаниях…………………………………….3 Введение Применение настоящего стандарта, устанавливающего метод определения сопротивления раз-диру стержнем гвоздя кровельных и гидроизоляционных гибких битумосодержащих материалов, позволяет получить адекватную оценку качества материалов, производимых в Российской Федерации и странах ЕС, обеспечить конкурентоспособность российской продукции на международном рынке, активизировать участие Российской Федерации в работе по международной стандартизации. Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение кровельных и гидроизоляционных гибких битумосодержащих материалов с характеристиками, гармонизированными с требованиями европейских стандартов, а также в случаях, когда это технически и экономически целесообразно. ГОСТ Р 53455-2009 (ЕН 12310-1:1999) НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ МАТЕРИАЛЫ КРОВЕЛЬНЫЕ И ГИДРОИЗОЛЯЦИОННЫЕ ГИБКИЕ БИТУМОСОДЕРЖАЩИЕ Метод определения сопротивления раздиру стержнем гвоздя Roofing, hydraulic-insulating, flexible, bitumen-based materials. Method for determination of resistance to tearing by nail shank Дата введения —2010—09—01 1 Область применения Настоящий стандарт распространяется на кровельные и гидроизоляционные гибкие битумосодержащие материалы (далее — материалы) и устанавливает метод определения сопротивления раздиру стержнем гвоздя. Настоящий стандарт предназначен для определения характеристик материалов после их изготовления или поставки, до их укладки. Требования настоящего стандарта распространяются только на материалы и не применимы для определения характеристик изготовленных из них гидроизоляционных систем после производства работ. Настоящий стандарт предназначен для определения характеристик основных или безосновных материалов конкретных видов. 2 Нормативные ссылки Настоящий стандарт не содержит нормативных ссылок. 3 Термины и определения В настоящем стандарте применен следующий термин с соответствующим определением: 3.1 сопротивление раздиру стержнем гвоздя [resistance to tearing (nail shank)]: Сила растяжения, необходимая для раздира образца, пробитого стержнем гвоздя. 4 Сущность метода Испытание заключается в измерении силы, необходимой для полного раздира образца при разрастании уже имеющегося в образце отверстия, пробитого стержнем гвоздя. Сила, необходимая для раздира, прикладывается к образцу в направлении, перпендикулярном коси стержня гвоздя. 5 Средства испытаний 5.1 Разрывная машина Разрывная машина для испытаний с устройством для регистрации силы и соответствующего удлинения образца, обеспечивающая: Издание официальное — значение наибольшей предельной нагрузки не менее 2000 Н; — постоянную скорость перемещения подвижного зажима (100 + 10) мм/мин; t e — толщина образца; d — расстояние между зубцами (е + 1 < d < e + 2); 1 — зажимы разрывной машины; 2 — гвоздь диаметром (2,5 + 0,1) мм; 3 — захватное устройство — предел допускаемой погрешности измерения силы + 2 %. Ширина зажимов должна быть не менее 100 мм. Способ крепления образца в зажимах должен обеспечивать равномерное распределение силы растяжения по всей его ширине при проведении испытания, а также исключать разрушение образца внутри зажима или на его границе. Выскальзывание образца из зажимов при проведении испытания не должно превышать 2 мм. Для предотвращения выскальзывания образца из зажимов, превышающего 2 мм, допускается предварительно охлаждать зажимы. 5.2 Вспомогательные устройства Захватное устройство вилочного типа с двумя зубцами с просверленными в них отверстиями для стержня гвоздя, позволяющее закрепить образец по схеме, приведенной на рисунке 1. Металлический гвоздь диаметром Рисунок 1 — Схема закрепления образца (2,5 + 0,1) мм. 6 Отбор образцов Отбор образцов проводят в соответствии с требованиями нормативных или технических документов на материалы конкретных видов. 7 Подготовка образцов для испытаний Для проведения испытаний готовят по пять образцов-полосок шириной (100 + 1) мм и длиной не менее 200 мм, вырубленных в продольном и/или поперечном направлении. Образцы вырубают из полосы материала, отобранной для испытания, на расстоянии не менее 100 мм от края полотна с помощью шаблона или вырубного ножа. Направление длины образцов должно соответствовать направлению силы растяжения при проведении испытания. Для материалов с армированной кромкой для механического крепления образцы вырубают на участке армирования. Защитную пленку перед проведением испытаний удаляют. Образцы перед испытанием выдерживают не менее 20 ч при температуре (23 + 2) °С и относительной влажности (50 + 20) %. 8 Методика проведения испытаний Образец помещают между зубцами захватного устройства и продевают гвоздь через отверстия в зубцах так, чтобы он прошел через продольную ось испытуемого образца на расстоянии (50 + 5) мм от края образца, находящегося между зубцами (см. рисунок 1). Захватное устройство с закрепленным в нем образцом устанавливают в нижнем зажиме разрывной машины, затем закрепляют свободный конец образца в верхнем подвижном зажиме таким образом, чтобы расстояние между гвоздем и верхним зажимом составляло (100 + 5) мм, как показано на рисунке 1. Прикладывают постоянно нарастающую силу растяжения при скорости перемещения подвижного зажима (100 + 10) мм/мин до раздира образца, пробитого стержнем гвоздя. Испытания проводят при температуре (23 + 2) °С. Регистрируют значения силы растяжения в течение всего процесса раздира. 9 Обработка и представление результатов испытаний, точность метода 9.1 Обработка результатов За величину сопротивления раздиру стержнем гвоздя принимают значение максимальной силы растяжения, зарегистрированное в процессе испытания. Для каждого образца записывают максимальную силу растяжения в ньютонах и направление вырубки образца. Сопротивление раздиру стержнем гвоздя для каждого направления вычисляют как среднеарифметическое значение результатов испытания пяти образцов, округленное до 5 Н. 9.2 Точность метода Настоящий стандарт не содержит данных о точности метода. 10 Отчет об испытаниях Отчет об испытаниях должен содержать: a) данные, необходимые для идентификации испытуемого материала; b) ссылку на настоящий стандарт и отклонения от его требований; c) информацию об отборе образцов в соответствии с разделом 6; d) информацию о подготовке образцов в соответствии с разделом 7; e) результаты испытаний в соответствии с 9.1; f) дату проведения испытаний. УДК 692.415.001.4:006.354 ОКС 91.100.99 Ж19 Ключевые слова: кровельные и гидроизоляционные гибкие битумосодержащие материалы, сопротивление раздиру стержнем гвоздя Редактор В.Н. Копысов Технический редактор В.Н. Прусакова Корректор Р.А. Ментова Компьютерная верстка Л.А. Круговой Сдано в набор 25.01.2010. Подписано в печать 15.02.2010. Формат60 х 84^. Бумага офсетная. Гарнитура Ариал. Печать офсетная. Усл. печ. л. 0,93. Уч.-изд. л. 0,50. Тираж 119 экз. Зак. 126. ФГУП «СТАНДАРТИНФОРМ», 123995 Москва, Гранатный пер., 4. www.gostinfo.ruinfo@gostinfo.ru Набрано во ФГУП «СТАНДАРТИНФОРМ» на ПЭВМ. Отпечатано в филиале ФГУП «СТАНДАРТИНФОРМ» — тип. «Московский печатник», 105062 Москва, Лялин пер., 6.
