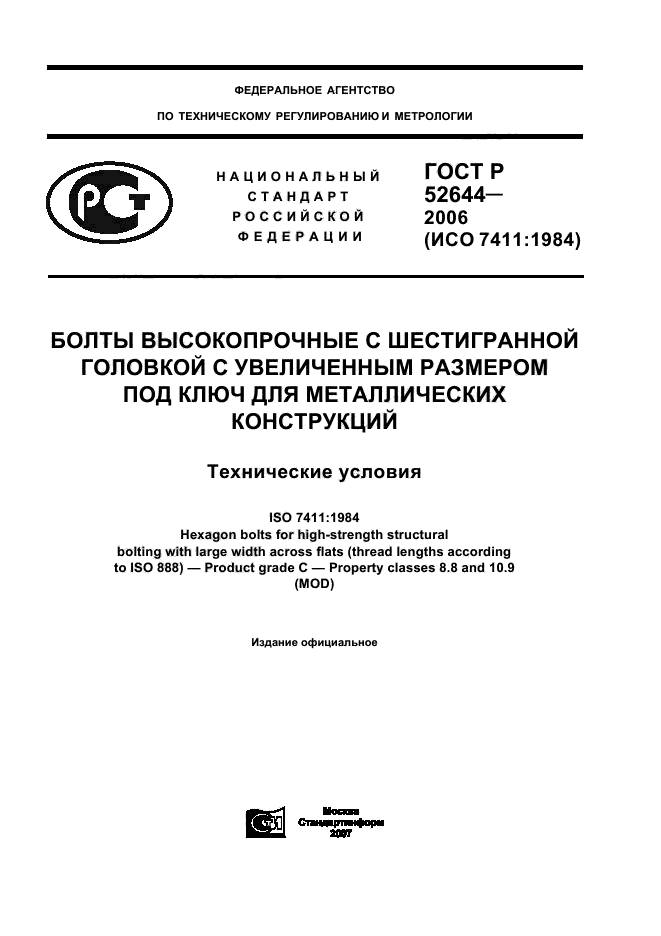

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ    ГОСТР

стандарт    52644—

российской    2006

федерации    (ИСО 7411:1984)

БОЛТЫ ВЫСОКОПРОЧНЫЕ С ШЕСТИГРАННОЙ ГОЛОВКОЙ С УВЕЛИЧЕННЫМ РАЗМЕРОМ ПОД КЛЮЧ ДЛЯ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

Технические условия

ISO 7411:1984

Hexagon bolts for high-strength structural bolting with large width across flats (thread lengths according to ISO 888) — Product grade С — Property classes 8.8 and 10.9

(MOD)

Издание официальное

Москва Стандартинформ 2007

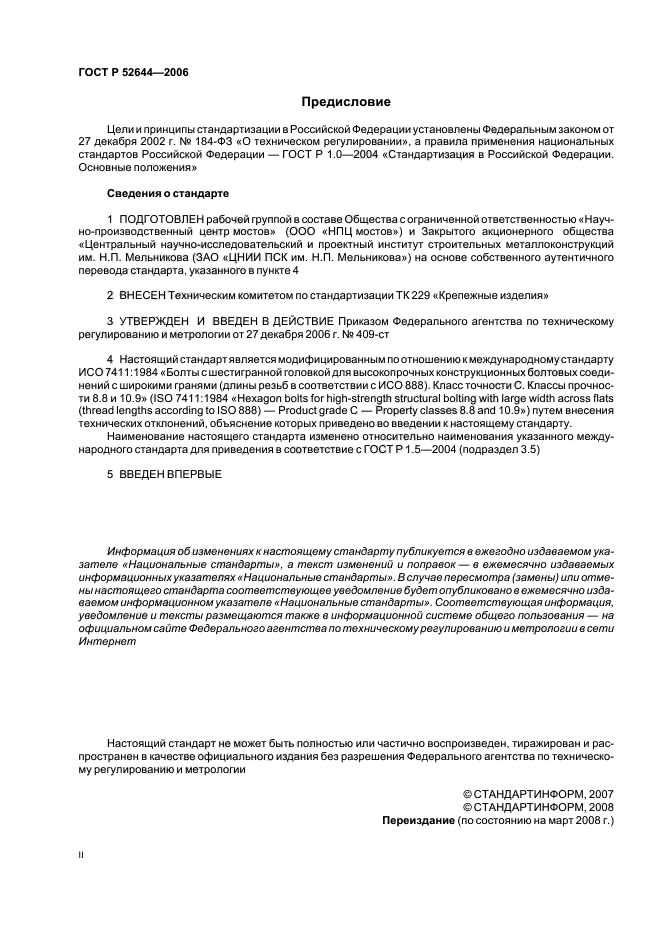

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1    ПОДГОТОВЛЕН рабочей группой в составе Общества с ограниченной ответственностью «Научно-производственный центр мостов» (ООО «НПЦ мостов») и Закрытого акционерного общества «Центральный научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова (ЗАО «ЦНИИ ПСК им. Н.П. Мельникова») на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2    ВНЕСЕН Техническим комитетом по стандартизации ТК229 «Крепежные изделия»

3    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. № 409-ст

4    Настоящий стандартявляетсямодифицированным поотношениюкмеждународномустандарту ИСО 7411:1984 «Болты с шестигранной головкой для высокопрочных конструкционных болтовых соединений с широкими гранями (длины резьб в соответствии с ИСО 888). Класс точности С. Классы прочности 8.8 и 10.9» (ISO 7411:1984 «Hexagon bolts for high-strength structural bolting with large width across flats (thread lengths according to ISO 888) — Product grade С — Property classes 8.8 and 10.9») путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5    ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе «Национальные стандарты», а текст изменений и поправок— в ежемесячно издаваемых информационных указателях «Национальные стандарты». Вслучаепересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

© СТАНДАРТИНФОРМ, 2007 © СТАНДАРТИНФОРМ, 2008 Переиздание (по состоянию на март 2008 г.)

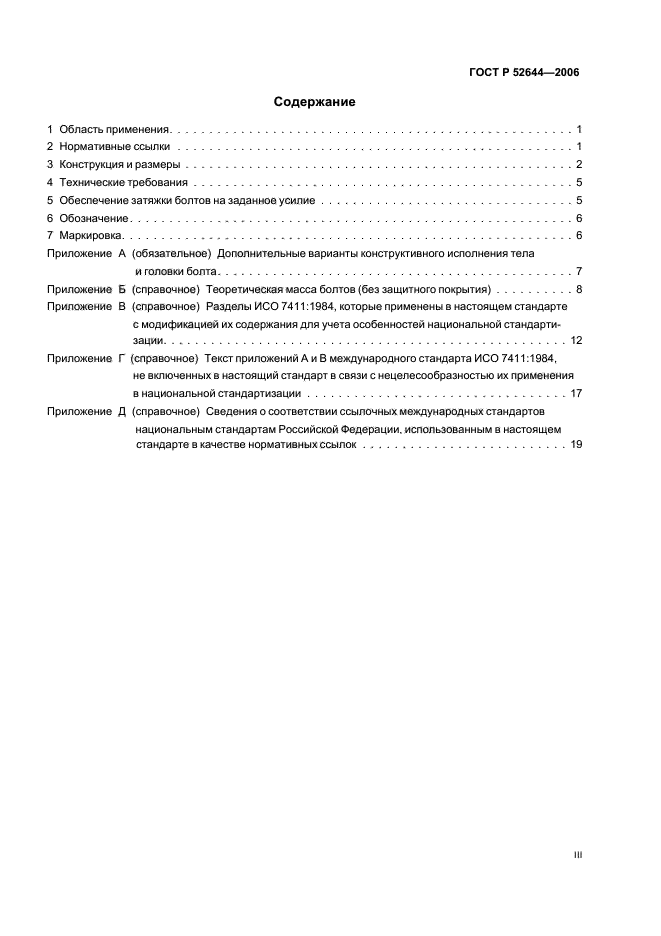

Содержание

1    Область применения……………………………………………1

2    Нормативные ссылки…………………………………………..1

3    Конструкция и размеры………………………………………….2

4    Технические требования…………………………………………5

5    Обеспечение затяжки болтов на заданное усилие…………………………..5

6    Обозначение………………………………………………..6

7    Маркировка…………………………………………………6

Приложение А (обязательное) Дополнительные варианты конструктивного исполнения тела

и головки болта………………………………………7

Приложение Б (справочное) Теоретическая масса болтов (без защитного покрытия)……….8

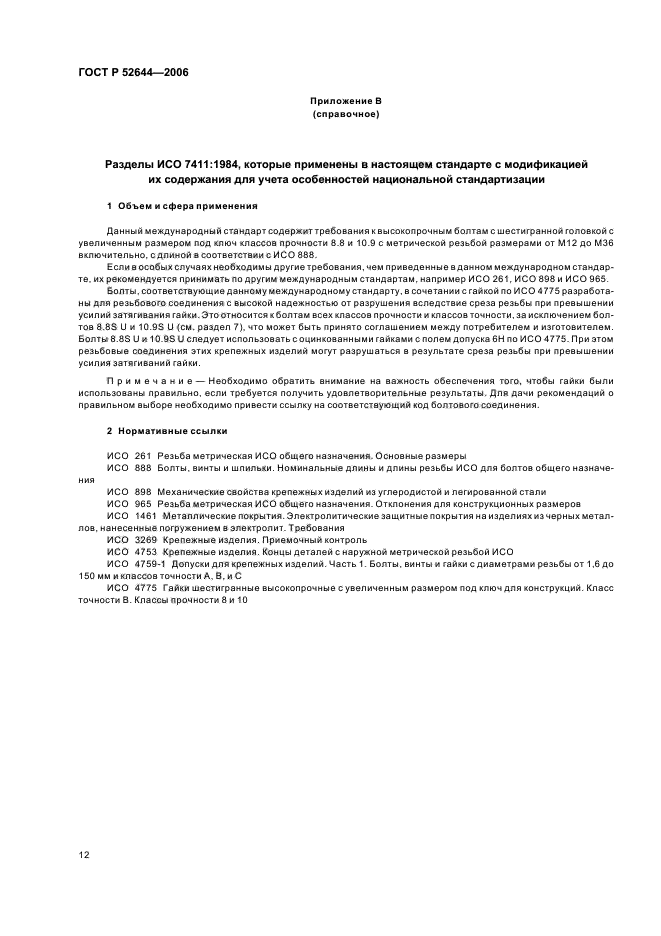

Приложение В (справочное) Разделы ИСО 7411:1984, которые применены в настоящем стандарте с модификацией их содержания для учета особенностей национальной стандартизации……………………………………………12

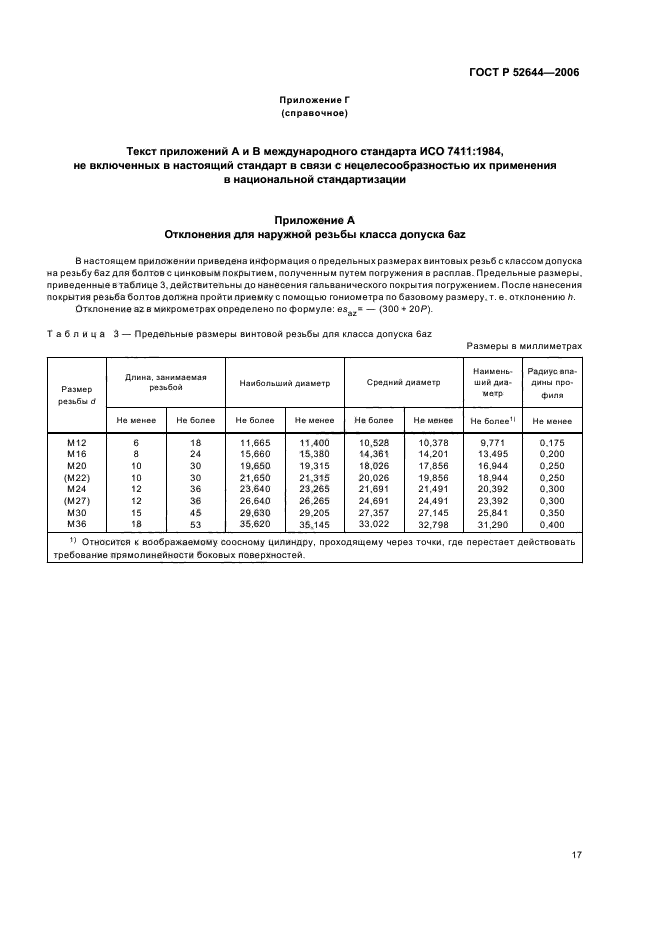

Приложение Г (справочное) Текст приложений А и В международного стандарта ИСО 7411:1984,

не включенных в настоящий стандарт в связи с нецелесообразностью их применения в национальной стандартизации……………………………17

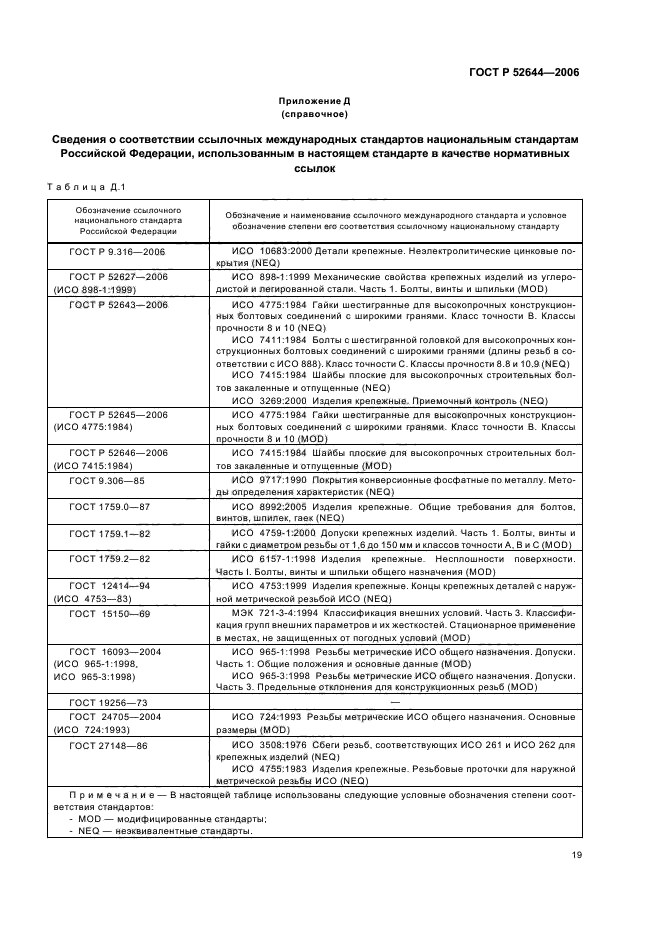

Приложение Д (справочное) Сведения о соответствии ссылочных международных стандартов

национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок……………………..19

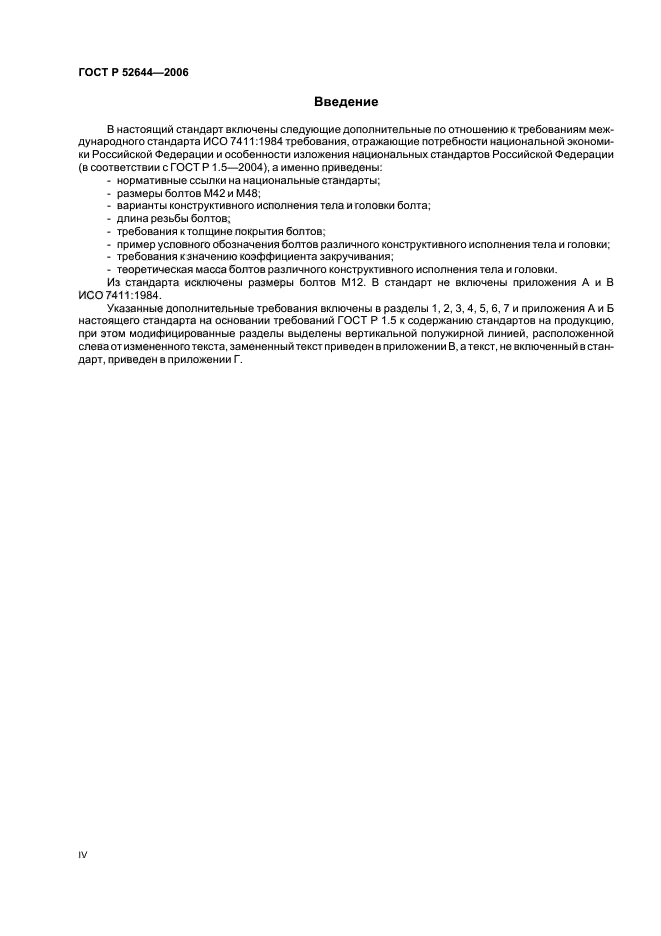

Введение

В настоящий стандарт включены следующие дополнительные по отношению к требованиям международного стандарта ИСО 7411:1984 требования, отражающие потребности национальной экономики Российской Федерации и особенности изложения национальных стандартов Российской Федерации (в соответствии с ГОСТ Р 1.5-2004), а именно приведены:

—    нормативные ссылки на национальные стандарты;

—    размеры болтов М42 и М48;

—    варианты конструктивного исполнения тела и головки болта;

—    длина резьбы болтов;

—    требования к толщине покрытия болтов;

—    пример условного обозначения болтов различного конструктивного исполнения тела и головки;

—    требования к значению коэффициента закручивания;

—    теоретическая масса болтов различного конструктивного исполнения тела и головки.

Из стандарта исключены размеры болтов М12. В стандарт не включены приложения А и В ИСО 7411:1984.

Указанные дополнительные требования включены в разделы 1, 2, 3, 4, 5, 6, 7 и приложения А и Б настоящего стандарта на основании требований ГОСТ Р 1.5 к содержанию стандартов на продукцию, при этом модифицированные разделы выделены вертикальной полужирной линией, расположенной слева от измененного текста, замененныйтекст приведен в приложении В, а текст, не включенный в стандарт, приведен в приложении Г.

ОКС 21.060.01 Группа Г31

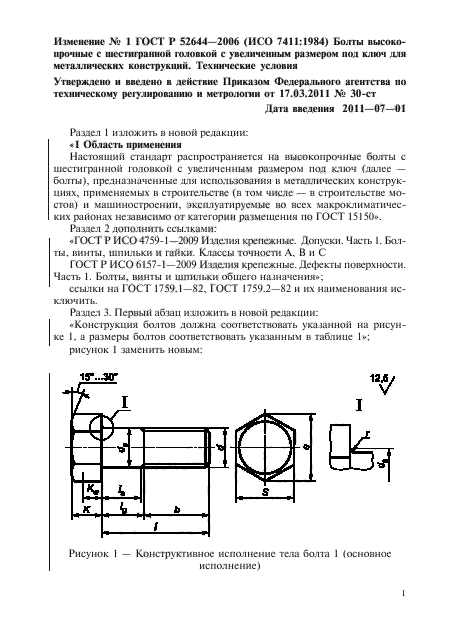

Изменение № 1 ГОСТ Р 52644-2006 (ИСО 7411:1984) Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкций. Технические условия

Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17.03.2011 № 30-ст

Дата введения 2011—07—01

Раздел 1 изложить в новой редакции:

«1 Область применения

Настоящий стандарт распространяется на высокопрочные болты с шестигранной головкой с увеличенным размером под ключ (далее — болты), предназначенные для использования в металлических конструкциях, применяемых в строительстве (в том числе — в строительстве мостов) и машиностроении, эксплуатируемые во всех макроклиматичес-ких районах независимо от категории размещения по ГОСТ 15150».

(Продолжение см. с. 40)

(Продолжение Изменения № 1 к ГОСТ Р 52644-2006) Раздел 2 дополнить ссылками:

«ГОСТ Р ИСО 4759-1-2009 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С

ГОСТ Р ИСО 6157-1-2009 Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения»;

ссылки на ГОСТ 1759.1-82, ГОСТ 1759.2-82 и их наименования исключить.

Раздел 3. Первый абзац изложить в новой редакции:

«Конструкция болтов должна соответствовать указанной на рисунке 1, а размеры болтов соответствовать указанным в таблице 1»; рисунок 1 заменить новым:

(Продолжение см. с. 41)

Рисунок 1 — Конструктивное исполнение тела болта 1 (основное

исполнение)

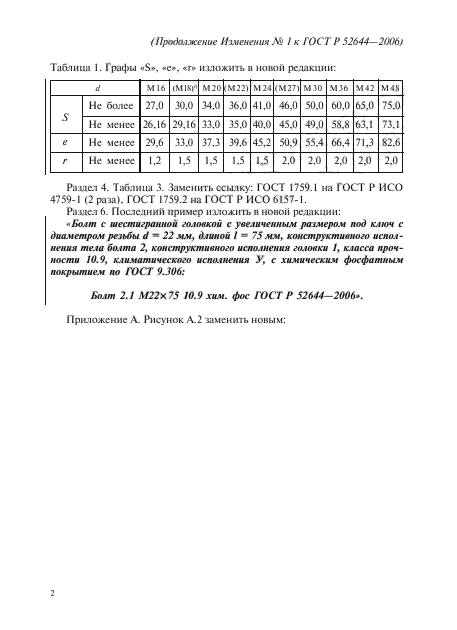

Таблица 1. Графы «S», «е», «г» изложить в новой редакции:

d М16 (М18)» М20 (М22) М24 (М27) МЗО М36 М42 М48 S Не более 27,0 30,0 34,0 36,0 41,0 46,0 50,0 60,0 65,0 75,0 Не менее 26,16 29,16 33,0 35,0 40,0 45,0 49,0 58,8 63,1 73,1 е Не менее 29,6 33,0 37,3 39,6 45,2 50,9 55,4 66,4 71,3 82,6 г Не менее 1,2 1,5 1,5 1,5 1,5 2,0 2,0 2,0 2,0 2,0

Раздел 4. Таблица 3. Заменить ссылку: ГОСТ 1759.1 на ГОСТ Р ИСО 4759-1 (2 раза), ГОСТ 1759.2 на ГОСТ Р ИСО 6157-1.

Раздел 6. Последний пример изложить в новой редакции:

«Болт с шестигранной головкой с увеличенным размером под ключ с диаметром резьбы d = 22 мм, длиной 1= 75 мм, конструктивного исполнения тела болта 2, конструктивного исполнения головки 1, класса прочности 10.9, климатического исполнения У, с химическим фосфатным покрытием по ГОСТ 9.306:

Болт 2.1 М22х 75 10.9 хим. фос ГОСТ Р 52644-2006».

Приложение А. Рисунок А.2 заменить новым:

(Продолжение см. с. 42)

	г Г
	—	ъ5
Kw к	(1,5…2,0

12,5

K_w = 0,65 К Для исполнений 2 и 3 d_w = 0,95S Для исполнения 4 d_w = 1,05е

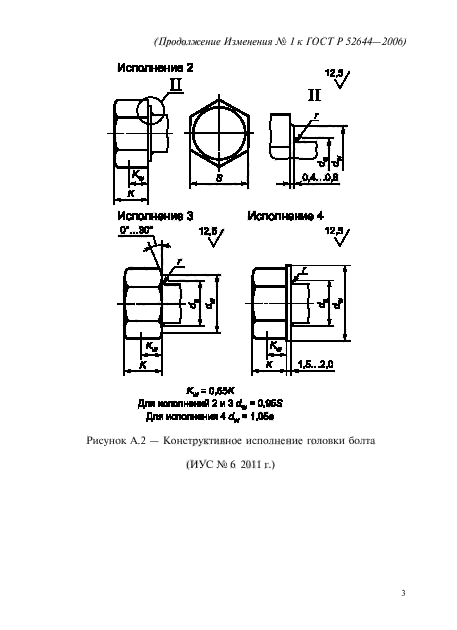

Рисунок А.2 — Конструктивное исполнение головки болта

(ИУС № 6 2011 г.)

ГОСТ Р 52644-2006 (ИСО 7411:1984)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БОЛТЫ ВЫСОКОПРОЧНЫЕ С ШЕСТИГРАННОЙ ГОЛОВКОЙ С УВЕЛИЧЕННЫМ РАЗМЕРОМ ПОД КЛЮЧ ДЛЯ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

Технические условия

Hexagon bolts for high-strength structural bolting with large width across flats. Specifications

Дата введения — 2008—01—01

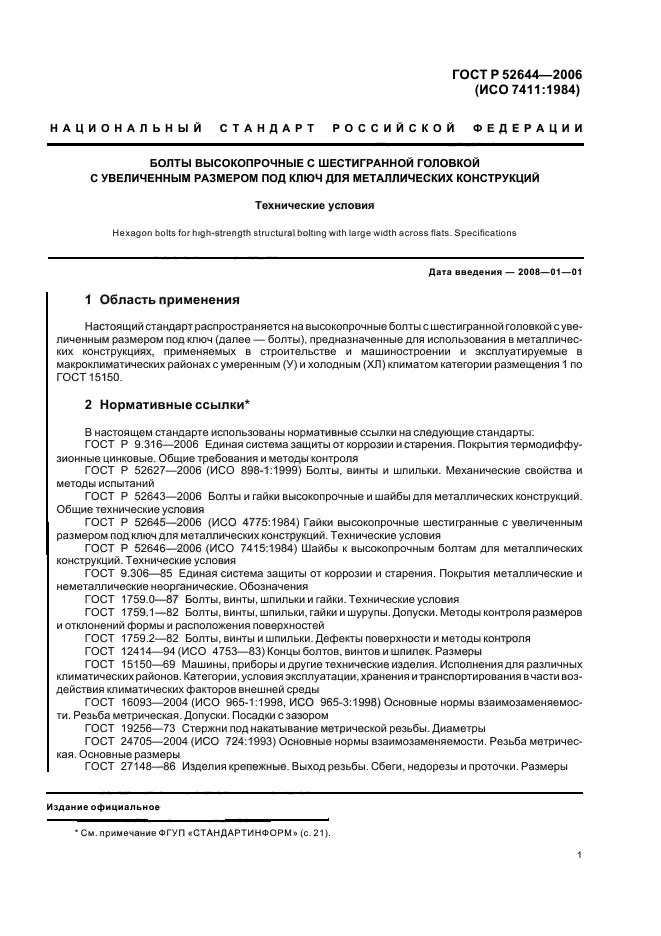

1    Область применения

Настоящий стандарт распространяется на высокопрочные болты с шестигранной головкой с увеличенным размером под ключ (далее — болты), предназначенные для использования в металлических конструкциях, применяемых в строительстве и машиностроении и эксплуатируемые в макрокпиматических районах с умеренным (У) и холодным (ХЛ) климатом категории размещения 1 по ГОСТ 15150.

2    Нормативные ссылки¹

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 9.316-2006 Единая система защиты от коррозии и старения. Покрытия термодиффузионные цинковые. Общие требования и методы контроля

ГОСТ Р 52627-2006 (ИСО 898-1:1999) Болты, винты и шпильки. Механические свойства и методы испытаний

ГОСТ Р 52643-2006 Болты и гайки высокопрочные и шайбы для металлических конструкций. Общие технические условия

ГОСТ Р 52645-2006 (ИСО 4775:1984) Гайки высокопрочные шестигранные с увеличенным размером под ключ для металлических конструкций. Технические условия

ГОСТ Р 52646-2006 (ИСО 7415:1984) Шайбы к высокопрочным болтам для металлических конструкций. Технические условия

ГОСТ 9.306-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.2-82 Болты, винты и шпильки. Дефекты поверхности и методы контроля ГОСТ 12414-94 (ИСО 4753—83) Концы болтов, винтов и шпилек. Размеры ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 19256-73 Стержни под накатывание метрической резьбы. Диаметры ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 27148-86 Изделия крепежные. Выход резьбы. Сбеги, недорезы и проточки. Размеры

Издание официальное

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

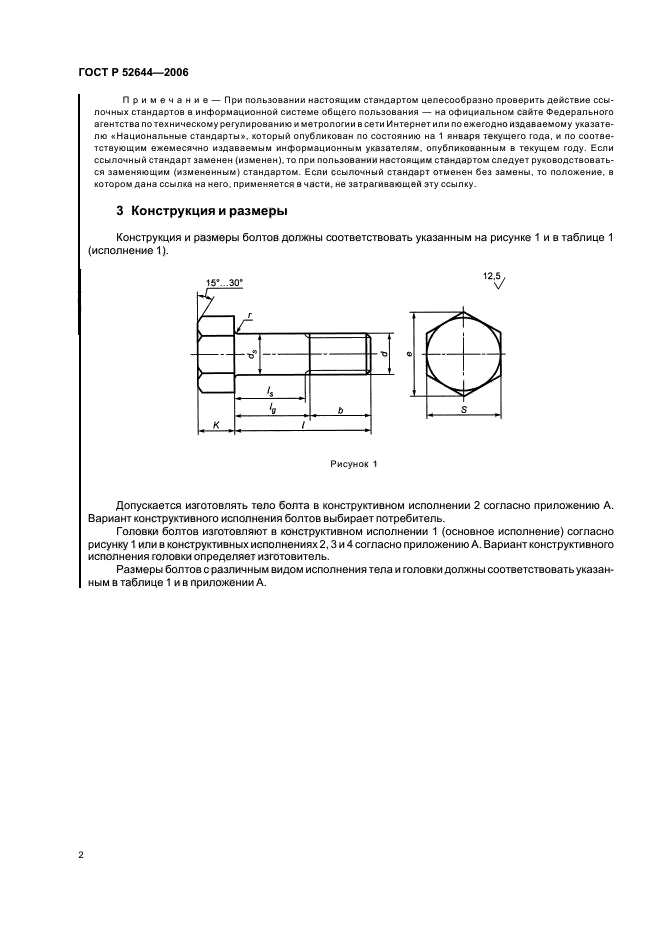

3 Конструкция и размеры

Конструкция и размеры болтов должны соответствовать указанным на рисунке 1 и в таблице 1 (исполнение 1).

Рисунок 1

Допускается изготовлять тело болта в конструктивном исполнении 2 согласно приложению А. Вариант конструктивного исполнения болтов выбирает потребитель. Головки болтов изготовляют в конструктивном исполнении 1 (основное исполнение) согласно рисунку 1 или в конструктивных исполнениях 2,3 и 4 согласно приложению А. Вариант конструктивного исполнения головки определяет изготовитель. Размеры болтов с различным видом исполнения тела и головки должны соответствовать указанным в таблице 1 и в приложении А.

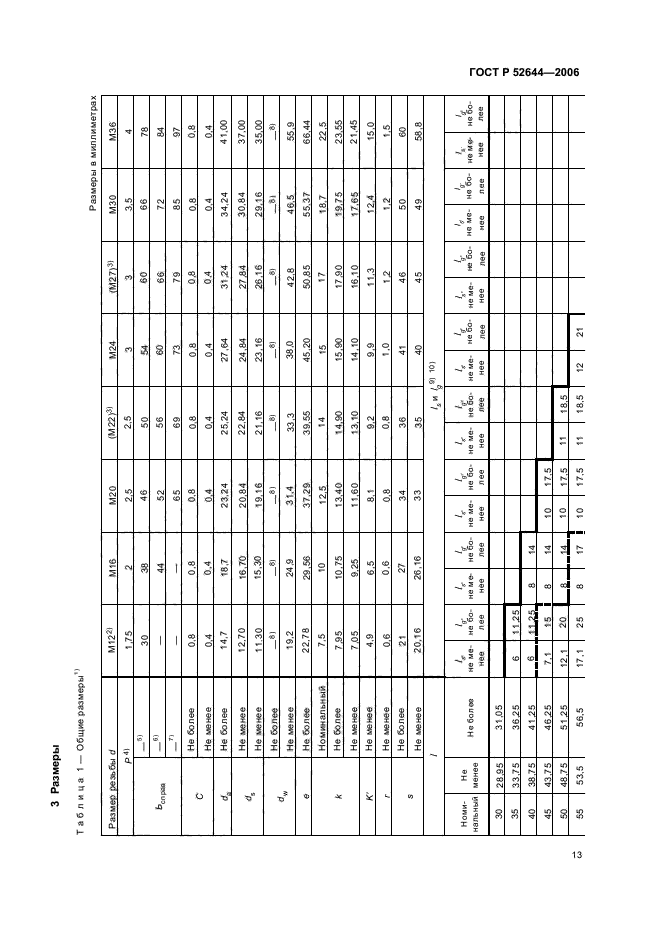

Таблица 1 — Общие размеры В миллиметрах

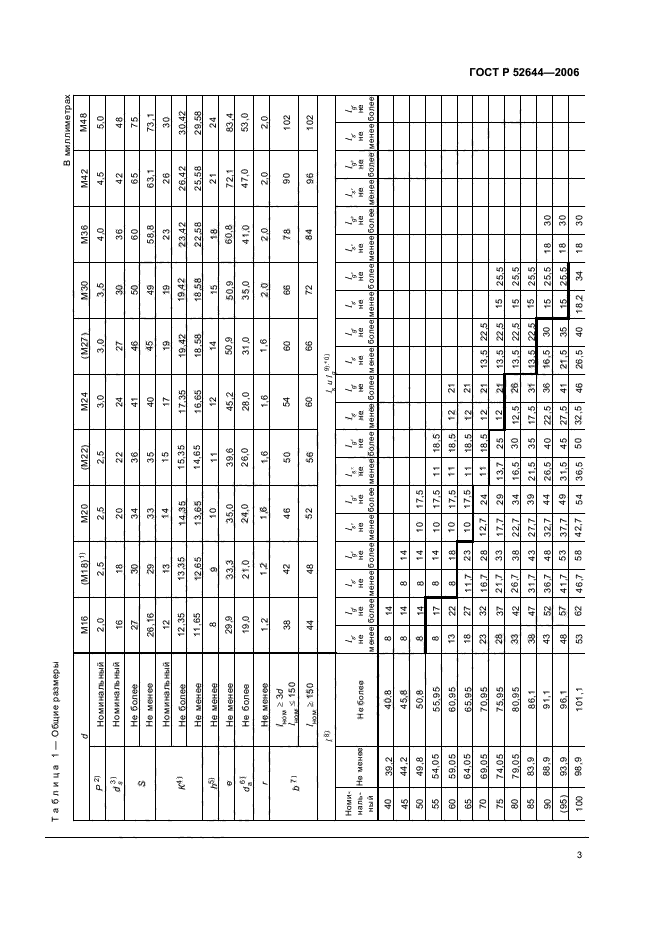

d М16 (М18)1> М20 (М22) М24 (М27) МЗО М36 М42 М48 Р 2) Номинальный 2,0 2,5 2,5 2,5 3,0 3,0 3,5 4,0 4,5 5,0 d3) US Номинальный 16 18 20 22 24 27 30 36 42 48 S Не более 27 30 34 36 41 46 50 60 65 75 Не менее 26,16 29 33 35 40 45 49 58,8 63,1 73,1 к*> Номинальный 12 13 14 15 17 19 19 23 26 30 Не более 12,35 13,35 14,35 15,35 17,35 19,42 19,42 23,42 26,42 30,42 Не менее 11,65 12,65 13,65 14,65 16,65 18,58 18,58 22,58 25,58 29,58 Л5) Не менее 8 9 10 11 12 14 15 18 21 24 е Не менее 29,9 33,3 35,0 39,6 45,2 50,9 50,9 60,8 72,1 83,4 d6) иа Не более 19,0 21,0 24,0 26,0 28,0 31,0 35,0 41,0 47,0 53,0 Г Не менее 1,2 1,2 1,6 1,6 1,6 1,6 2,0 2,0 2,0 2,0 ь7> О СО AI VI 11 38 42 46 50 54 60 66 78 90 102 U^50 44 48 52 56 60 66 72 84 96 102 /8> /зЧ9)’10) Номи наль ный Не менее Не более не менее ‘«г не более 1, не менее ‘«г не более 1, не менее ‘«г не более lS, не менее ‘«г не более 1, не менее ‘«г не более 1, не менее ‘«г не более не менее ‘«г не более не менее ‘«г не более 1, не менее ‘«г не более 1, не менее ‘«г не более 40 39,2 40,8 8 14 45 44,2 45,8 8 14 8 14 50 49,8 50,8 8 14 8 14 10 17,5 55 54,05 55,95 8 17 8 14 10 17,5 11 18,5 60 59,05 60,95 13 22 8 18 10 17,5 11 18,5 12 21 65 64,05 65,95 18 27 11,7 23 10 17,5 11 18,5 12 21 70 69,05 70,95 23 32 16,7 28 12,7 24 11 18,5 12 21 13,5 22,5 75 74,05 75,95 28 37 21,7 33 17,7 29 13,7 25 12 21 13,5 22,5 15 25,5 80 79,05 80,95 33 42 26,7 38 22,7 34 16,5 30 12,5 26 13,5 22,5 15 25,5 85 83,9 86,1 38 47 31,7 43 27,7 39 21,5 35 17,5 31 13,5 22,5 15 25,5 90 88,9 91,1 43 52 36,7 48 32,7 44 26,5 40 22,5 36 16,5 30 15 25,5 18 30 (95) 93,9 96,1 48 57 41,7 53 37,7 49 31,5 45 27,5 41 21,5 35 15 25,5 18 30 100 98,9 101,1 53 62 46,7 58 42,7 54 36,5 50 32,5 46 26,5 40 18,2 34 18 30

ГОСТ Р 52644-2006

В миллиметрах

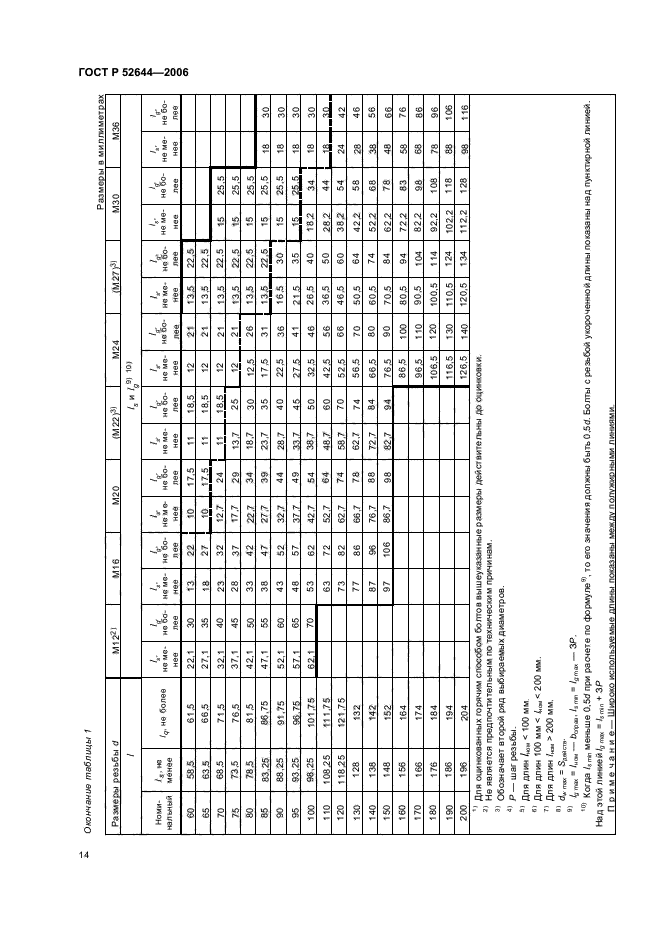

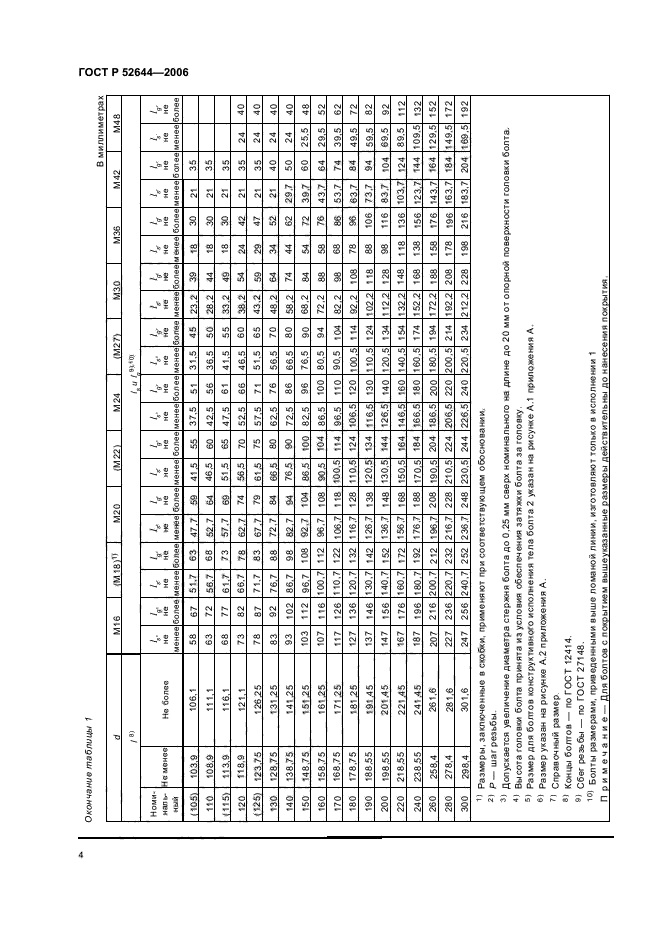

d М16 (М18)1> М20 (М22) М24 (М27) МЗО М36 М42 М48 /8> 1яи1*™ Номи наль ный Не менее Не более не менее ‘«г не более не менее ‘«г не более 1, не менее ‘«г не более 1, не менее ‘«г не более 1, не менее ‘«г не более не менее ‘«г не более не менее ‘«г не более 1, не менее ‘«г не более 1, не менее ‘«г не более 1, не менее ‘«г не более (105) 103,9 106,1 58 67 51,7 63 47,7 59 41,5 55 37,5 51 31,5 45 23,2 39 18 30 21 35 110 108,9 111,1 63 72 56,7 68 52,7 64 46,5 60 42,5 56 36,5 50 28,2 44 18 30 21 35 (115) 113,9 116,1 68 77 61,7 73 57,7 69 51,5 65 47,5 61 41,5 55 33,2 49 18 30 21 35 120 118,9 121,1 73 82 66,7 78 62,7 74 56,5 70 52,5 66 46,5 60 38,2 54 24 42 21 35 24 40 (125) 123,75 126,25 78 87 71,7 83 67,7 79 61,5 75 57,5 71 51,5 65 43,2 59 29 47 21 35 24 40 130 128,75 131,25 83 92 76,7 88 72,7 84 66,5 80 62,5 76 56,5 70 48,2 64 34 52 21 40 24 40 140 138,75 141,25 93 102 86,7 98 82,7 94 76,5 90 72,5 86 66,5 80 58,2 74 44 62 29,7 50 24 40 150 148,75 151,25 103 112 96,7 108 92,7 104 86,5 100 82,5 96 76,5 90 68,2 84 54 72 39,7 60 25,5 48 160 158,75 161,25 107 116 100,7 112 96,7 108 90,5 104 86,5 100 80,5 94 72,2 88 58 76 43,7 64 29,5 52 170 168,75 171,25 117 126 110,7 122 106,7 118 100,5 114 96,5 110 90,5 104 82,2 98 68 86 53,7 74 39,5 62 180 178,75 181,25 127 136 120,7 132 116,7 128 110,5 124 106,5 120 100,5 114 92,2 108 78 96 63,7 84 49,5 72 190 188,55 191,45 137 146 130,7 142 126,7 138 120,5 134 116,5 130 110,5 124 102,2 118 88 106 73,7 94 59,5 82 200 198,55 201,45 147 156 140,7 152 136,7 148 130,5 144 126,5 140 120,5 134 112,2 128 98 116 83,7 104 69,5 92 220 218,55 221,45 167 176 160,7 172 156,7 168 150,5 164 146,5 160 140,5 154 132,2 148 118 136 103,7 124 89,5 112 240 238,55 241,45 187 196 180,7 192 176,7 188 170,5 184 166,5 180 160,5 174 152,2 168 138 156 123,7 144 109,5 132 260 258,4 261,6 207 216 200,7 212 196,7 208 190,5 204 186,5 200 180,5 194 172,2 188 158 176 143,7 164 129,5 152 280 278,4 281,6 227 236 220,7 232 216,7 228 210,5 224 206,5 220 200,5 214 192,2 208 178 196 163,7 184 149,5 172 300 298,4 301,6 247 256 240,7 252 236,7 248 230,5 244 226,5 240 220,5 234 212,2 228 198 216 183,7 204 169,5 192 1)    Размеры, заключенные в скобки, применяют при соответствующем обосновании. 2)    р—шаг резьбы. 3)    Допускается увеличение диаметра стержня болта до 0,25 мм сверх номинального на длине до 20 мм от опорной поверхности головки болта. 4)    Высота головки болта принята из условия обеспечения затяжки болта за головку. 5)    Размер для болтов конструктивного исполнения тела болта 2 указан на рисунке А.1 приложения А. 6)    Размер указан на рисунке А.2 приложения А. 7)    Справочный размер. 8> Концы болтов — поГОСТ 12414. 9> Сбег резьбы — по ГОСТ 27148. 10) Болты размерами, приведенными выше ломаной линии, изготовляют только в исполнении 1. Примечание —Для болтов с покрытием вышеуказанные размеры действительны до нанесения покрытия.

ГОСТ Р 52644-2006

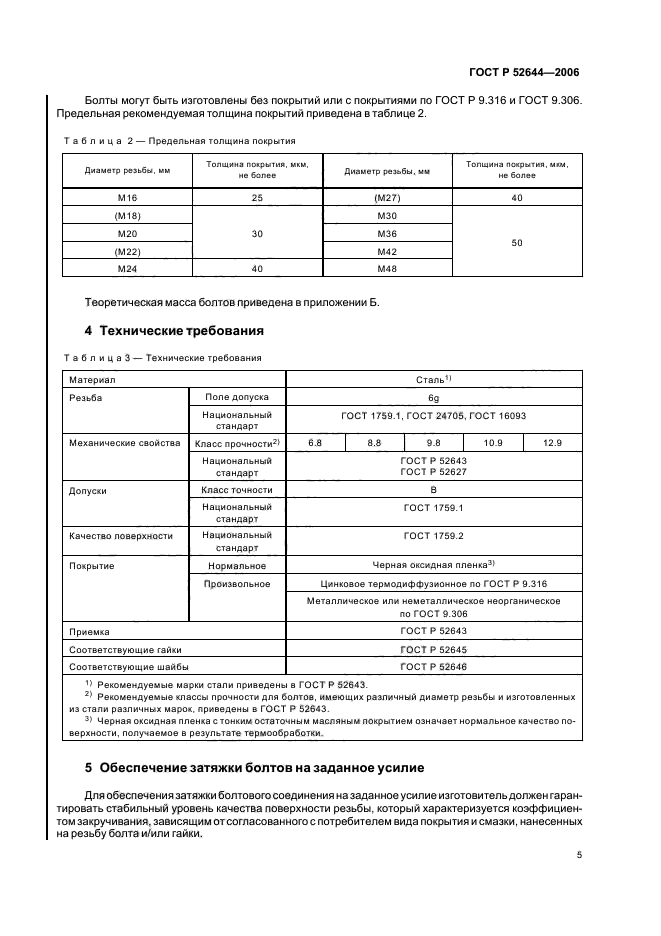

Болты могут быть изготовлены без покрытий или с покрытиями по ГОСТ Р 9.316 и ГОСТ 9.306. Предельная рекомендуемая толщина покрытий приведена в таблице 2.

Таблица 2 — Предельная толщина покрытия

Диаметр резьбы, мм Толщина покрытия, мкм, не более Диаметр резьбы, мм Толщина покрытия, мкм, не более М16 25 (М27) 40 (М18) 30 М30 50 М20 М36 (М22) М42 М24 40 М48

Теоретическая масса болтов приведена в приложении Б.

4 Технические требования

Т аблицаЗ — Технические требования

Материал Сталь1) Резьба Поле допуска 6g Национальный стандарт ГОСТ 1759.1, ГОСТ 24705, ГОСТ 16093 Механические свойства Класс прочности2) 6.8 8.8 9.8 10.9 12.9 Национальный стандарт ГОСТ Р 52643 ГОСТ Р 52627 Допуски Класс точности В Национальный стандарт ГОСТ 1759.1 Качество поверхности Национальный стандарт ГОСТ 1759.2 Покрытие Нормальное Черная оксидная пленка3) Произвольное Цинковое термодиффузионное по ГОСТ Р 9.316 Металлическое или неметаллическое неорганическое по ГОСТ 9.306 Приемка ГОСТ Р 52643 Соответствующие гайки ГОСТ Р 52645 Соответствующие шайбы ГОСТ Р 52646 1)    Рекомендуемые марки стали приведены в ГОСТ Р 52643. 2)    Рекомендуемые классы прочности для болтов, имеющих различный диаметр резьбы и изготовленных из стали различных марок, приведены в ГОСТ Р 52643. 3)    Черная оксидная пленка с тонким остаточным масляным покрытием означает нормальное качество поверхности, получаемое в результате термообработки.

5 Обеспечение затяжки болтов на заданное усилие

Для обеспечения затяжки болтового соединения на заданное усилие изготовитель должен гарантировать стабильный уровень качества поверхности резьбы, который характеризуется коэффициентом закручивания, зависящим от согласованного с потребителем вида покрытия и смазки, нанесенных на резьбу болта и/или гайки.

Болты считают годными к применению, если диапазон значений коэффициента закручивания резьбового соединения — болта и гайки составляет:

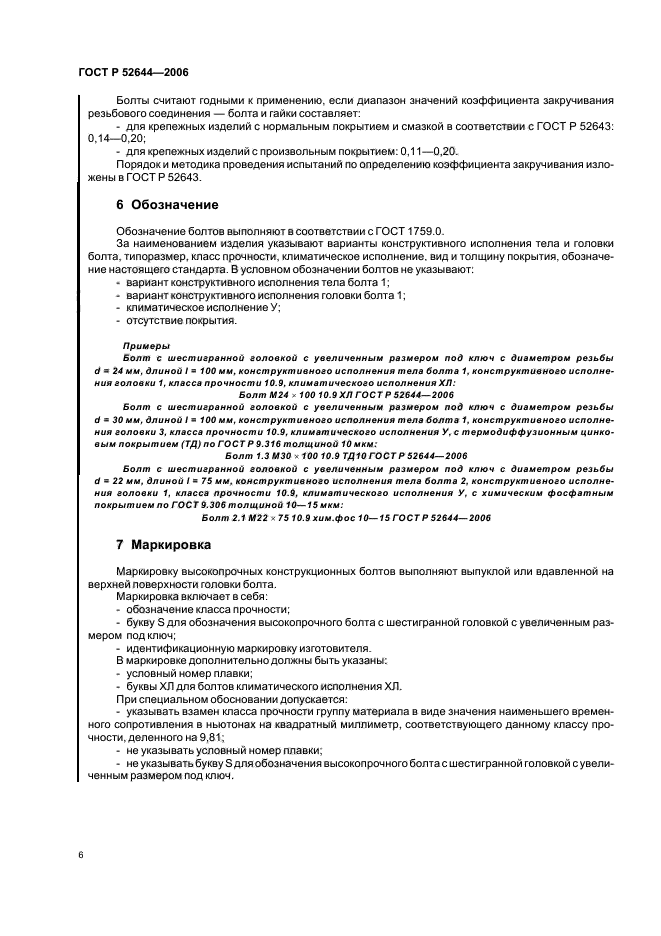

—    дл
