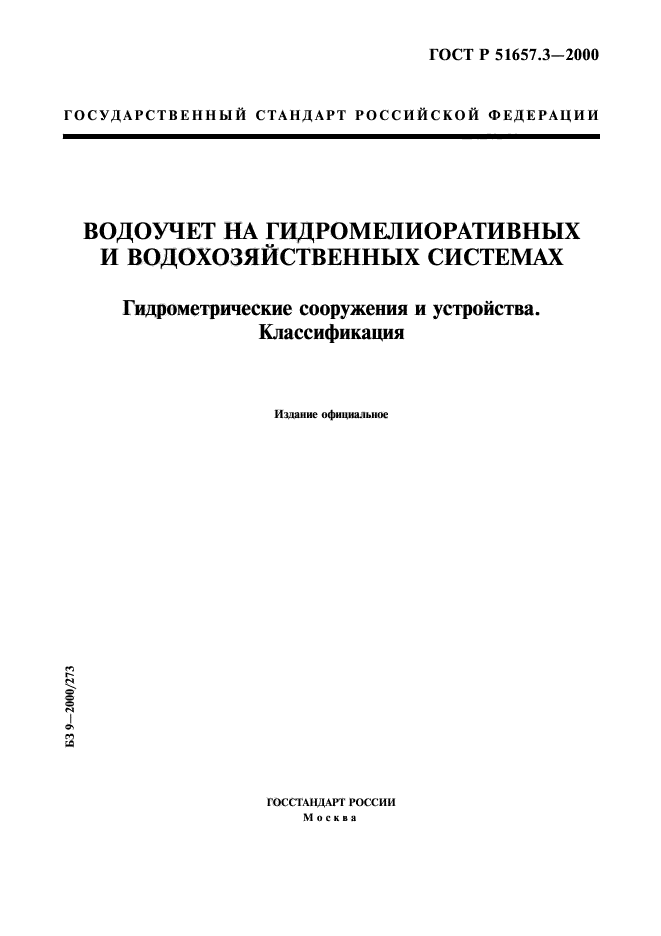

ГОСТ Р 51657.3-2000
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОДОУЧЕТ НА ГИДРОМЕЛИОРАТИВНБ1Х И ВОДОХОЗЯЙСТВЕННЫХ СИСТЕМАХ
Гидрометрические сооружения и устройства. Классификация
Издание официальное
ВЗ 9-2000/273
ГОССТАНДАРТ РОССИИ Москва
ГОСТ Р 51657.3-2000

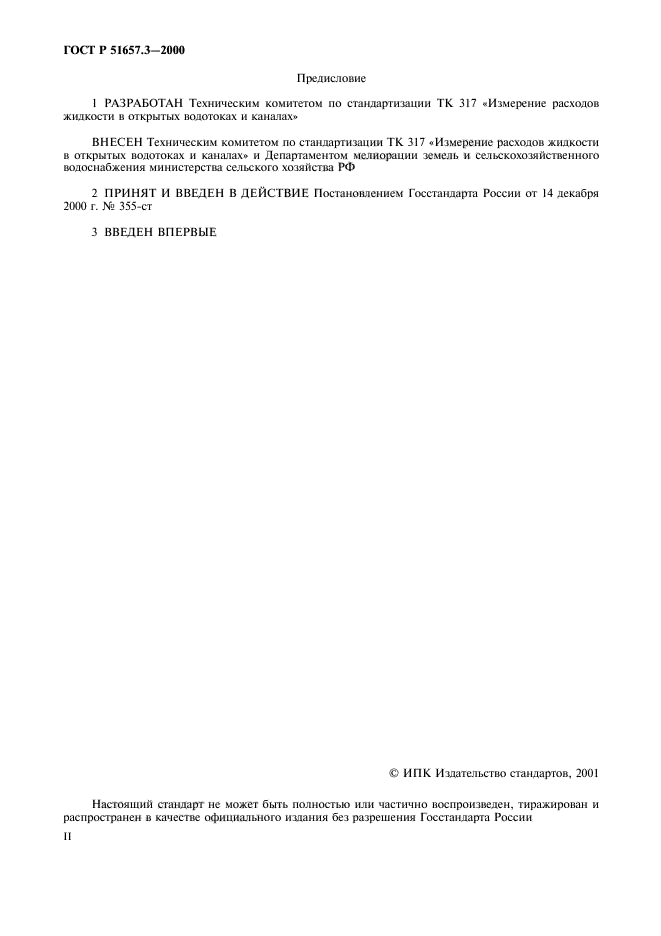

Предисловие
1 РАЗРАБОТАН Техническим комитетом по стандартизации ГК 317 «Измерение расходов жидкости в открытых водотоках и каналах®
ВНЕСЕН Техническим комитетом по стандартизации ГК 317 «Измерение расходов жидкости в открытых водотоках и каналах» и Департаментом мелиорации земель и сельскохозяйственного водоснабжения министерства сельского хозяйства РФ
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 14 декабря 2000 г. № 355-ст
3 ВВЕДЕН ВПЕРВЫЕ
О ИНК Издательство стандартов, 2001
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России
II
ГОСТ Р 51657.3-2000

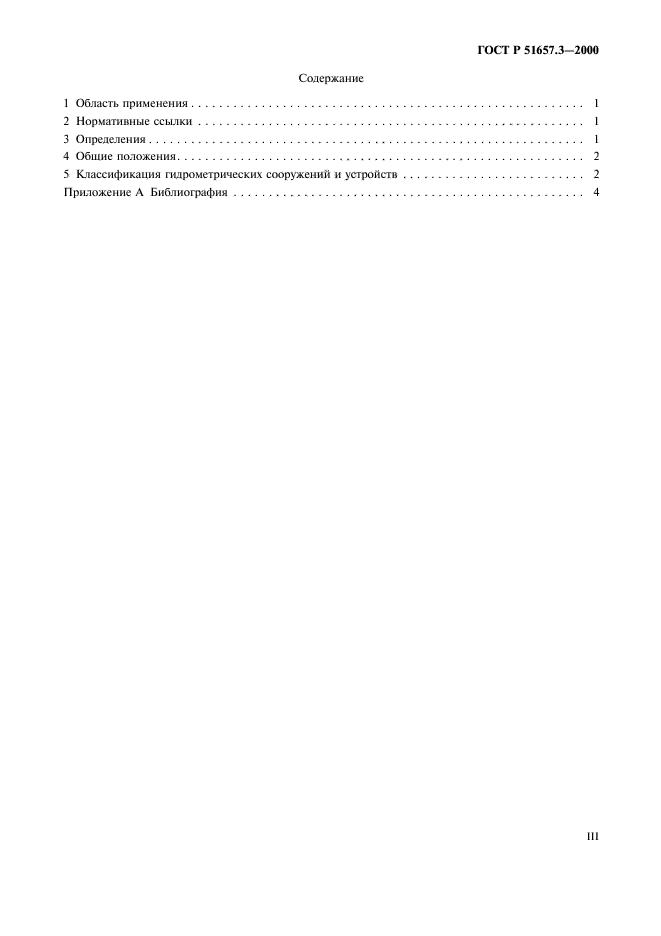

Содержание
1 Область применения……………………………………………….. 1
2 Нормативные ссылки………………………………………………. 1
3 Определения…………………………………………………….. 1
4 Общие положения…………………………………………………. 2
5 Классификация гидрометрических сооружений и устройств…………………….. 2
Приложение А Библиография………………………………………….. 4
III

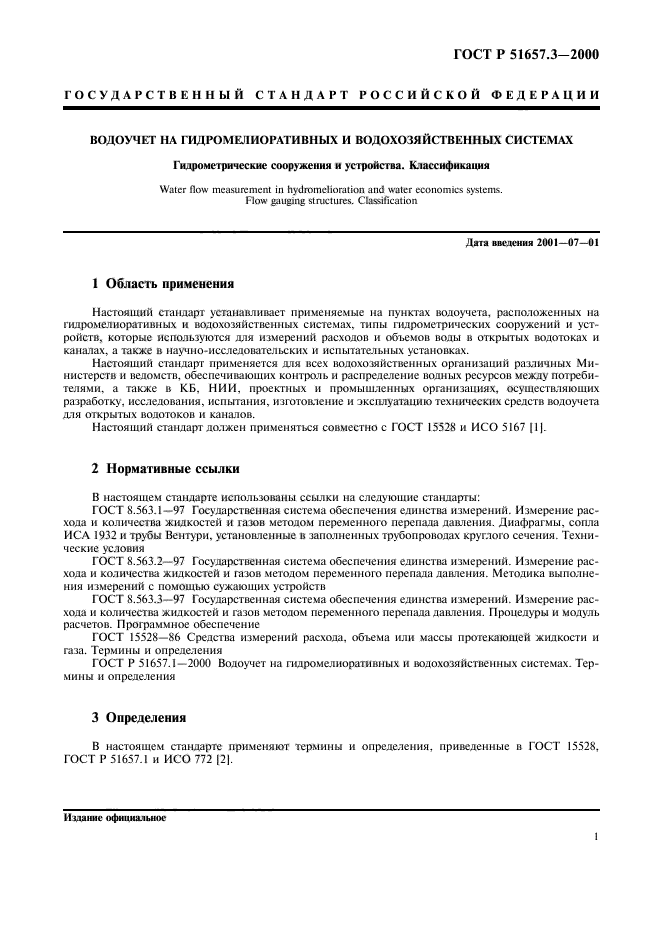

ГОСТ Р 51657.3-2000
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОДОУЧЕТ НА ГИДРОМЕЛИОРАТИВНЫХ И ВОДОХОЗЯЙСТВЕННЫХ СИСТЕМАХ
Гидрометрические сооружения и устройства. Классификация
Water flow measurement in hydromelioration and water economics systems.
Row gauging structures. Classification
Дата введения 2001—07—01
1 Область применения
Настоящий стандарт устанавливает применяемые на пунктах водоучета, расположенных на гидромелиоративных и водохозяйственных системах, типы гидрометрических сооружений и устройств, которые используются для измерений расходов и объемов воды в открытых водотоках и каналах, а также в научно-исследовательских и испытательных установках.
Настоящий стандарт применяется для всех водохозяйственных организаций различных Министерств и ведомств, обеспечивающих контроль и распределение водных ресурсов между потребителями, а также в КБ, НИИ, проектных и промышленных организациях, осуществляющих разработку, исследования, испытания, изготовление и эксплуатацию технических средств водоучета для открытых водотоков и каналов.
Настоящий стандарт должен применяться совместно с ГОСТ 15528 и ИСО 5167 |1|.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8.563.1-97 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Диафрагмы, сопла ИСА 1932 и трубы Вентури, установленные в заполненных трубопроводах круглого сечения. Технические условия
ГОСТ 8.563.2-97 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов методом переменного перепала давления. Методика выполнения измерений с помощью сужающих устройств
ГОСТ 8.563.3-97 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Процедуры и модуль расчетов. Программное обеспечение
[‘ОСТ 15528—86 Средства измерений расхода, объема или массы протекающей жидкости и газа. Термины и определения
ГОСТ Р 51657.1-2000 Водоучет на гидромелиоративных и водохозяйственных системах. Термины и определения
3 Определения
В настоящем стандарте применяют термины и определения, приведенные в ГОСТ 15528, ГОСТ Р 51657.1 и ИСО 772 |2|.
I t мание официальное
I

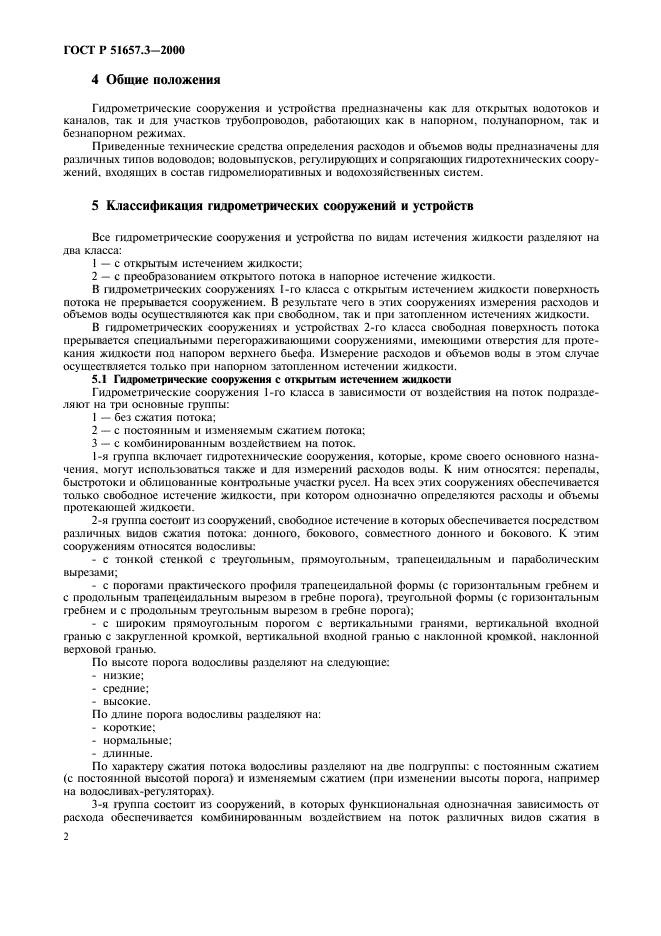

ГОСТ Р 51657.3-2000
4 Общие положения
Пирометрические сооружения и устройства предназначены как для открытых водотоков и каналов, так и для участков трубопроводов, работающих как в напорном, полунапорном, так и безнапорном режимах.
Приведенные технические средства определения расходов и объемов воды предназначены для различных типов водоводов: водовыпусков. регулирующих и сопрягающих гидротехнических сооружений. входящих в состав гидромелиоративных и водохозяйственных систем.
5 Классификация гидрометрических сооружений и устройств
Все гидрометрические сооружения и устройства по видам истечения жидкости разделяют на два класса:
1 — с открытым истечением жидкости:
2 — с преобразованием открытого потока в напорное истечение жидкости.
В пирометрических сооружениях I-го класса с открытым истечением жидкости поверхность потока не прерывается сооружением. В результате чего в этих сооружениях измерения расходов и объемов воды осуществляются как при свободном, так и при затопленном истечениях жидкости.
В гидрометрических сооружениях и устройствах 2-го класса свободная поверхность потока прерывается специальными перегораживающими сооружениями, имеющими отверстия для протекания жидкости под напором верхнего бьефа. Измерение расходов и обьемов воды в этом случае осушестапяется только при напорном затопленном истечении жидкости.
5.1 Гидрометрические сооружения с oiкрытым истечением жидкости
Гидрометрические сооружения 1-го класса в зависимости от воздействия на поток подразделяют на три основные группы:
1 — без сжатия потока;
2 — с постоянным и изменяемым сжатием потока;
3 — с комбинированным воздействием на поток.
1-я группа включает гидротехнические сооружения, которые, кроме своего основного назначения. могут использоваться также и для измерений расходов воды. К ним относятся: перепады, быстротоки и облниованные контрольные участки русел. На всех этих сооружениях обеспечивается только свободное истечение жидкости, при котором однозначно определяются расходы и объемы протекающей жидкости.
2-я группа состоит из сооружений, свободное истечение в которых обеспечивается посредством различных видов сжатия потока: донного, бокового, совместного донного и бокового. К этим сооружениям относятся водосливы:
— с тонкой стенкой с треугольным, прямоугольным, трапецеидальным и параболическим вырезами;
— с порогами практического профиля трапецеидальной формы (с горизонтальным гребнем и с продольным трапецеидальным вырезом в гребне порога), треугольной формы (с горизонтальным гребнем и с продольным треугольным вырезом в гребне порога);
— с широким прямоугольным порогом с вертикальными гранями, вертикальной входной гранью с закругленной кромкой, вертикальной входной гранью с наклонной кромкой, наклонной верховой гранью.
По высоте порога водосливы разделяют на следующие:
— низкие;
— средние;
— высокие.
По длине порога водосливы разделяют на:
— короткие;
— нормальные;
— длинные.
По характеру сжатия потока водосливы разделяют на две подгруппы: с постоянным сжатием (с постоянной высотой порога) и изменяемым сжатием (при изменении высоты порога, например на водосливах-регуляторах).
3-я группа состоит из сооружений, в которых функциональная однозначная зависимость от расхода обеспечивается комбинированным воздействием на поток различных видов сжатия в

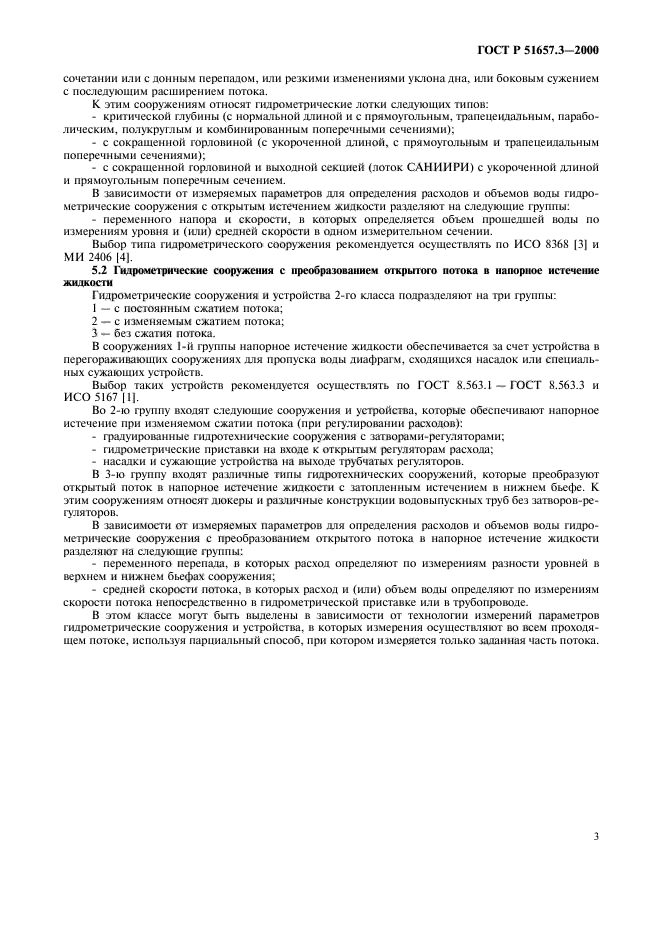

ГОСТ Р 51657.3-2000
сочетании или с донным перепадом, или резкими изменениями уклона дна, или боковым сужением с последующим расширением потока.
К этим сооружениям относят гидрометрические лотки следующих типов:
— критической глубины (с нормальной длиной и с прямоугольным, трапецеидальным, параболическим, полукруглым и комбинированным поперечными сечениями);
— с сокращенной горловиной (с укороченной длиной, с прямоугольным и трапецеидальным поперечными сечениями);
— с сокращенной горловиной и выходной секцией (лоток САНИИРИ) с укороченной длиной и прямоугольным поперечным сечением.
В зависимости от измеряемых параметров для определения расходов и объемов воды гидрометрические сооружения с открытым истечением жидкости разделяют на следующие группы:
— переменного напора и скорости, в которых определяется объем прошедшей воды по измерениям уровня и (или) средней скорости в одном измерительном сечении.
Выбор типа гидрометрического сооружения рекомендуется осуществлять по ИСО 8368 |3| и МИ 2406 |4|.
5.2 Гидрометрические сооружения с преобразованием открытого потока в напорное истечение жидкости
Гидрометрические сооружения и устройства 2-го класса подразделяют на три группы:
1 — с постоянным сжатием потока;
2 — с изменяемым сжатием потока;
3 — без сжатия потока.
В сооружениях 1-й группы напорное истечение жидкости обеспечивается за счет устройства в перегораживающих сооружениях для пропуска воды диафрагм, сходящихся насадок или специальных сужающих устройств.
Выбор таких устройств рекомендуется осуществлять по ГОСТ 8.563.1 — ГОСТ 8.563.3 и ИСО 5167 |II.
Во 2-ю группу входят следующие сооружения и устройства, которые обеспечивают напорное истечение при изменяемом сжатии потока (при регулировании расходов):
— градуированные гидротехнические сооружения с затворами-регуляторами;
— гидрометрические приставки на входе к открытым регуляторам расхода;
— насадки и сужающие устройства на выходе трубчатых регуляторов.
В 3-ю группу входят различные типы гидротехнических сооружений, которые преобразуют открытый поток в напорное истечение жидкости с затопленным истечением в нижнем бьефе. К этим сооружениям относят дюкеры и различные конструкции водовыпускных труб без затворов-регуляторов.
В зависимости от измеряемых параметров для определения расходов и объемов воды гидрометрические сооружения с преобразованием открытого потока в напорное истечение жидкости разделяют на следующие группы:
— переменного перепада, в которых расход определяют по измерениям разности уровней в верхнем и нижнем бьефах сооружения;
— средней скорости потока, в которых расход и (или) объем воды определяют по измерениям скорости потока непосредственно в гидрометрической приставке или в трубопроводе.
В этом классе могут быть выделены в зависимости от технологии измерений параметров гидрометрические сооружения и устройства, в которых измерения осуществляют во всем проходящем потоке, используя парциальный способ, при котором измеряется только заданная часть потока.
3
ГОСТ Р 51657.3-2000

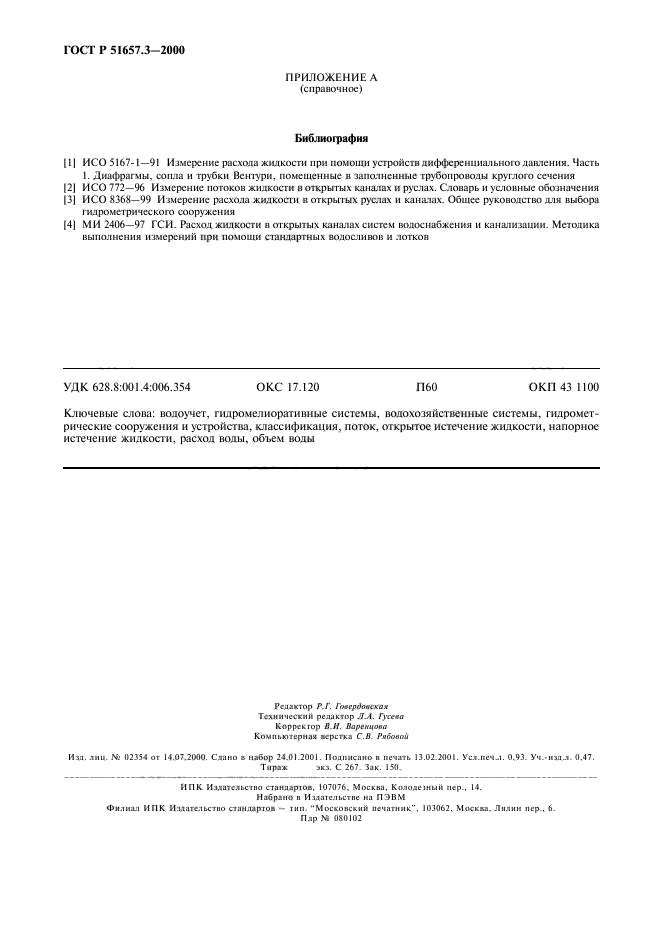

ПРИЛОЖЕНИЕ А (справочное)
Библиография
111 ИСО 5167-1—91 Измерение расхода жидкости при помощи устройств дифференциальною давления. Часть 1. Диафрагмы, сопла и трубки Вентури, помещенные в заполненные трубопроводы круглого сечения |2| ИСО 772—% Измерение потоков жидкости в открытых каналах и руслах. Словарь и условные обозначения |3| ИСО 8368—99 Измерение расхода жидкости в открытых руслах и канатах. Общее руководство для выбора гидрометрического сооружения 14| МИ 2406—97 ГСИ. Расход жидкости в открытых каналах систем водоснабжения и канализации. Методика выполнения измерений при помощи стандартных водосливов и лотков
УДК 628.8:001.4:006.354 ОКС 17.120 1160 ОКП43ПОО
Ключевые слова: водоучет, гидромелиоративные системы, водохозяйственные системы, гидрометрические сооружения и устройства, классификация, поток, открытое истечение жидкости, напорное истечение жидкости, расход воды, объем воды
