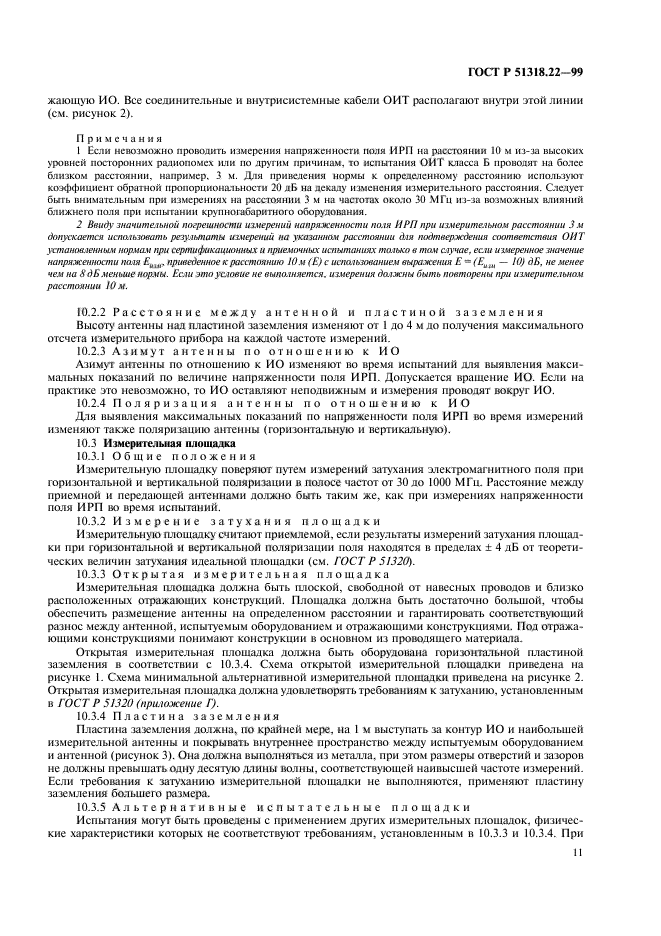

Страница 11
Страница 12
Страница 13
Страница 14
Страница 15
Страница 16
Страница 17
Страница 18
Страница 19
Страница 20
Страница 21
Страница 22
Страница 23
Страница 24
Страница 25
Страница 26
Страница 27
Страница 28
Страница 29
Страница 30
Страница 31
Страница 32
Страница 33
Страница 34
Страница 35
Страница 36

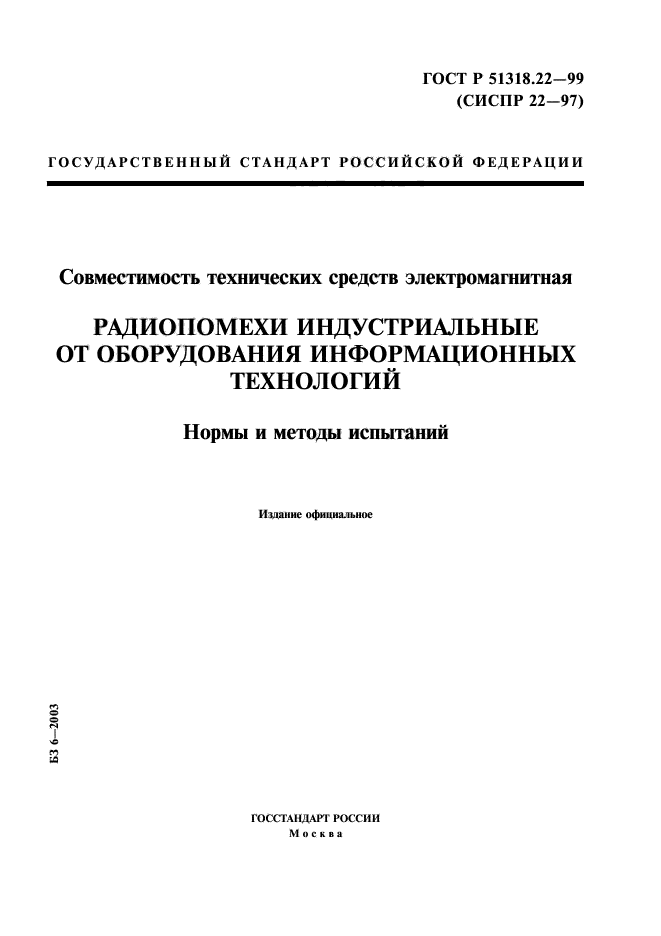

ГОСТ Р 51318.22-99 (СИСПР 22-97)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Совместимость технических средств электромагнитная
РАДИОПОМЕХИ ИНДУСТРИАЛЬНЫЕ ОТ ОБОРУДОВАНИЯ ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ
Нормы и методы испытаний
Издание официальное
2003
ГОССТАНДАРТ РОССИИ Москва
ГОСТ Р 51318.22-99

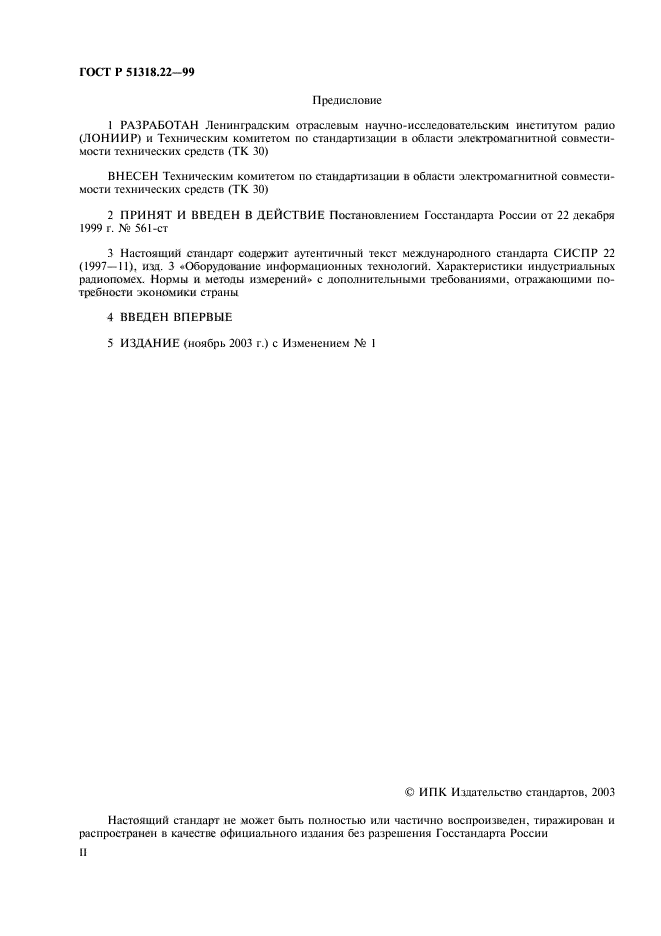

Предисловие
1 РАЗРАБОТАН Ленинградским отраслевым научно-исследовательским институтом радио (ЛОНИИР) и Техническим комитетом по стандартизации в области электромагнитной совместимости технических средств (ТК 30)
ВНЕСЕН Техническим комитетом по стандартизации в области электромагнитной совместимости технических средств (ТК 30)
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 22 декабря 1999 г. № 561-ст
3 Настоящий стандарт содержит аутентичный текст международного стандарта СИСПР 22 (1997—11), изд. 3 «Оборудование информационных технологий. Характеристики индустриальных радиопомех. Нормы и методы измерений» с дополнительными требованиями, отражающими потребности экономики страны
4 ВВЕДЕН ВПЕРВЫЕ
5 ИЗДАНИЕ (ноябрь 2003 г.) с Изменением 1
© ИПК Издательство стандартов, 2003
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России
II
ГОСТ Р 51318.22-99

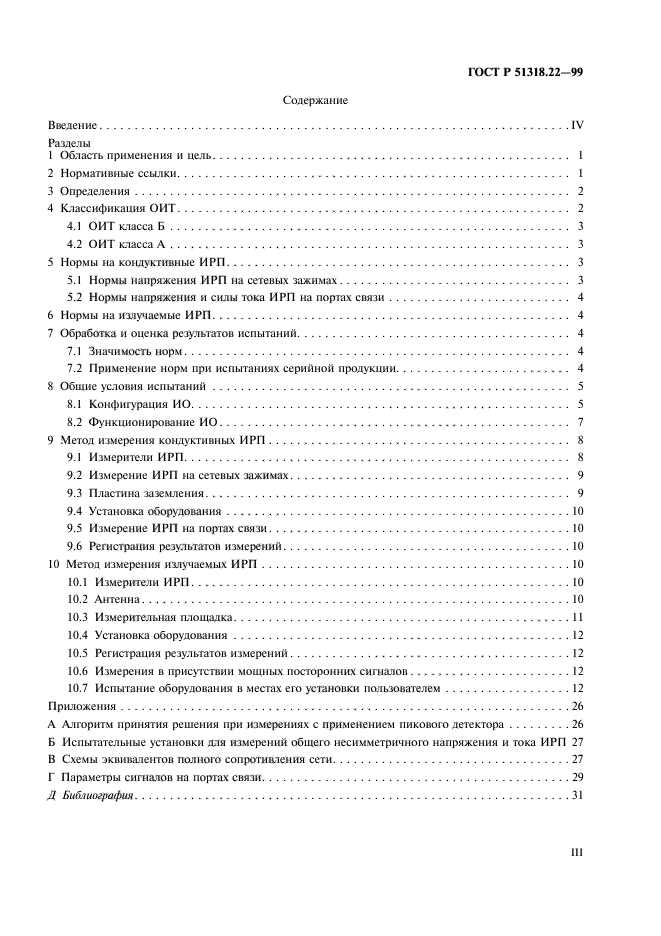

Содержание
Введение………………………………………………………….IV
Раздели
1 Область применения и цель…………………………………………… 1
2 Нормативные ссылки……………………………………………….. 1
3 Определения…………………………………………………….. 2
4 Классификация ОИ Г……………………………………………….. 2
4.1 ОИ Г класса Б………………………………………………… 3
4.2 ОИТ класса А………………………………………………… 3
5 Нормы на кондуктивные ИРП…………………………………………. 3
5.1 Нормы напряжения ИРП на сетевых зажимах…………………………… 3
5.2 Нормы напряжения и силы тока ИРП на портах связи…………………….. 4
6 Нормы на излучаемые ИРП…………………………………………… 4
7 Обработка и оценка результатов испытаний………………………………… 4
7.1 Значимость норм………………………………………………. 4
7.2 Применение норм при испытаниях серийной продукции……………………. 4
8 Общие условия испытаний…………………………………………… 5
8.1 Конфигурация ИО……………………………………………… 5
8.2 Функционирование ИО………………………………………….. 7
9 Метод измерения кондуктивных ИРП……………………………………. 8
9.1 Измерители ИРП………………………………………………. 8
9.2 Измерение ИРП на сетевых зажимах…………………………………. 9
9.3 Пластина заземления……………………………………………. 9

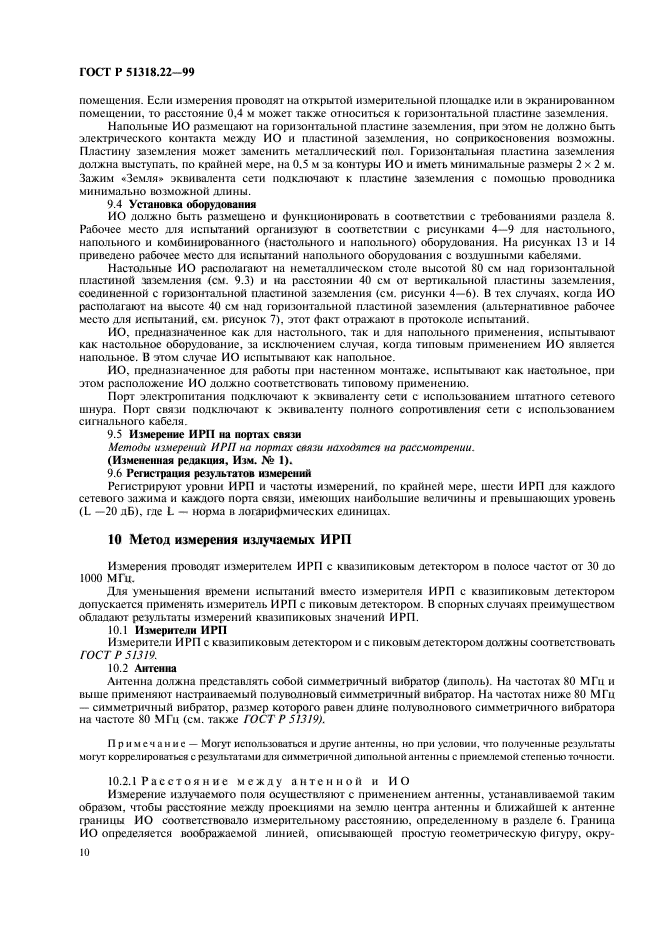

9.4 Установка оборудования…….,…………………………………..10
9.5 Измерение ИРП на портах связи…………………………………….И)
9.6 Регистрация результатов измерений…………………………………..10
10 Метод измерения нзлучаехшх ИРП……………………………………..10
10.1 Измерители ИРП………………………………………………И)
10.2 Антенна. ……………………………………………………И)
10.3 Измерительная площадка…………………………………………11

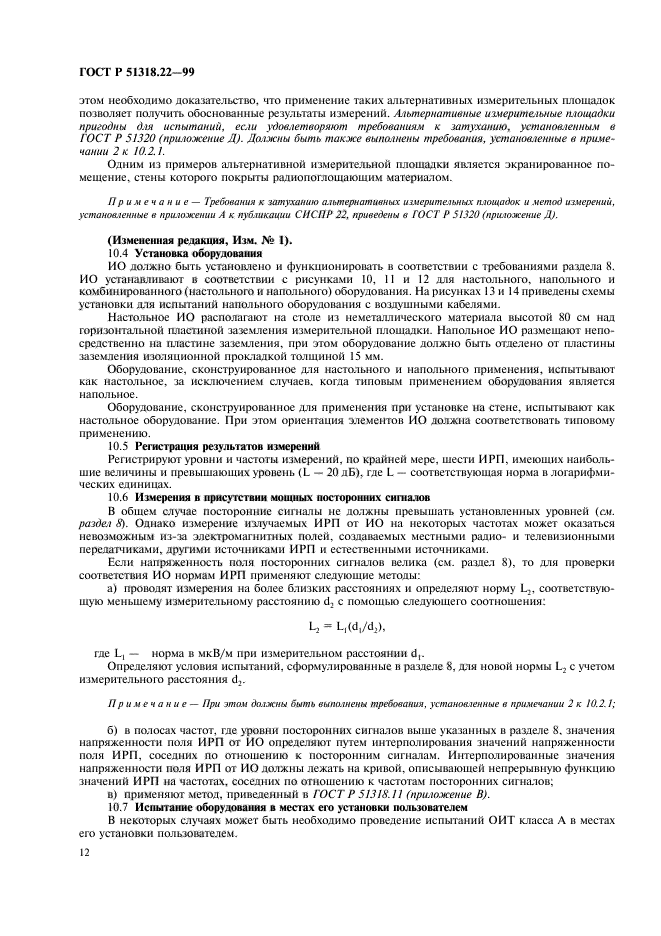

10.4 Установка оборудования…………………………………………12
10.5 Регистрация результатов измерений………………………………….12
10.6 Измерения в присутствии мощных посторонних сигналов…………………..12
10.7 Испытание оборудования в местах его установки пользователем………………12
Приложения……………………………………………………….26

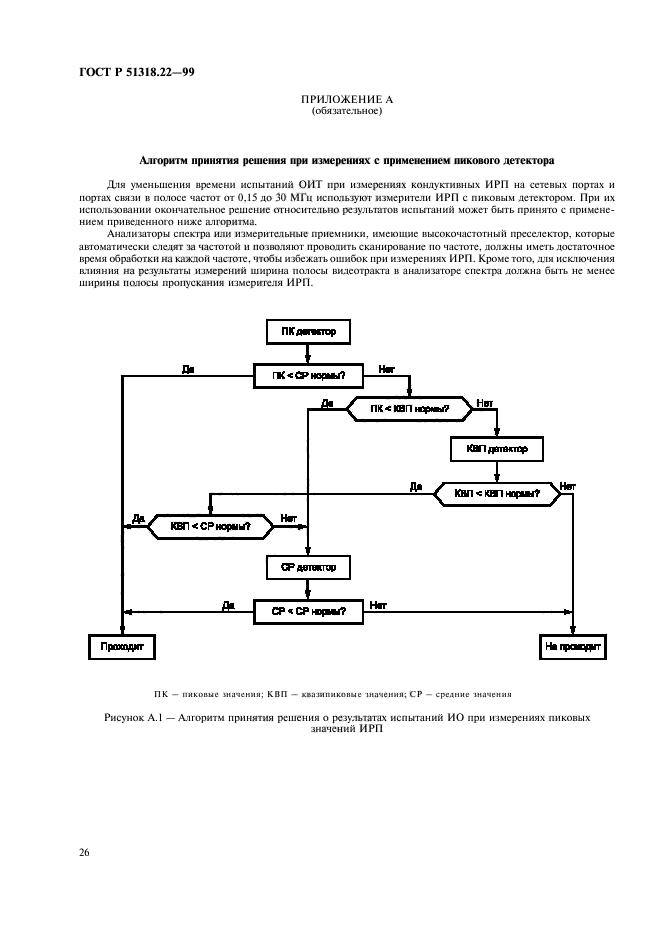

А Алгоритм принятия решения при измерениях с применением пикового детектора………26
Б Испытательные установки для измерений общего несимметричного напряжения и тока ИРП 27

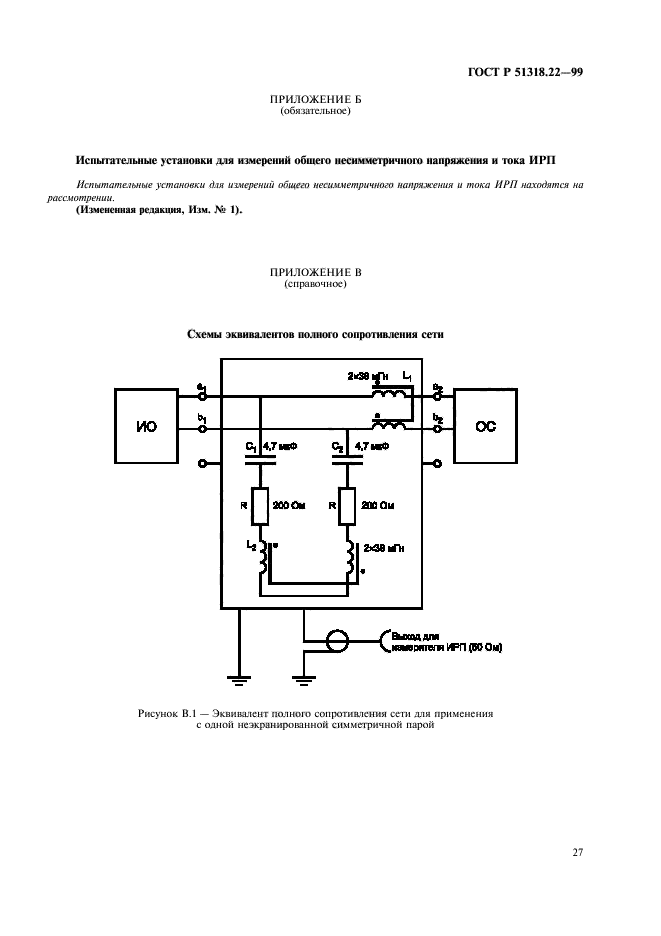

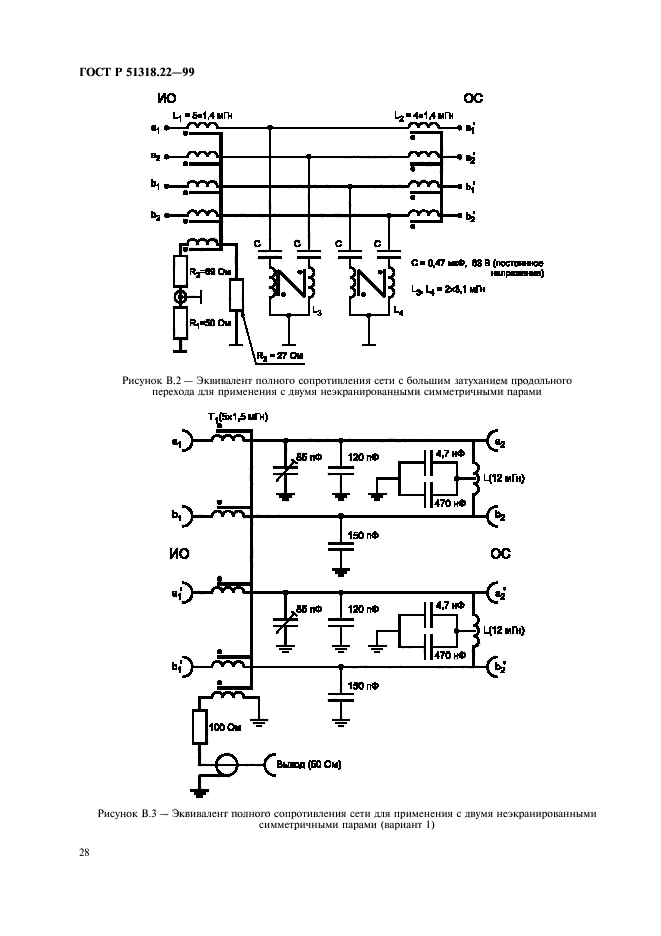

В Схемы эквивалентов полного сопротивления сети…………………………….27

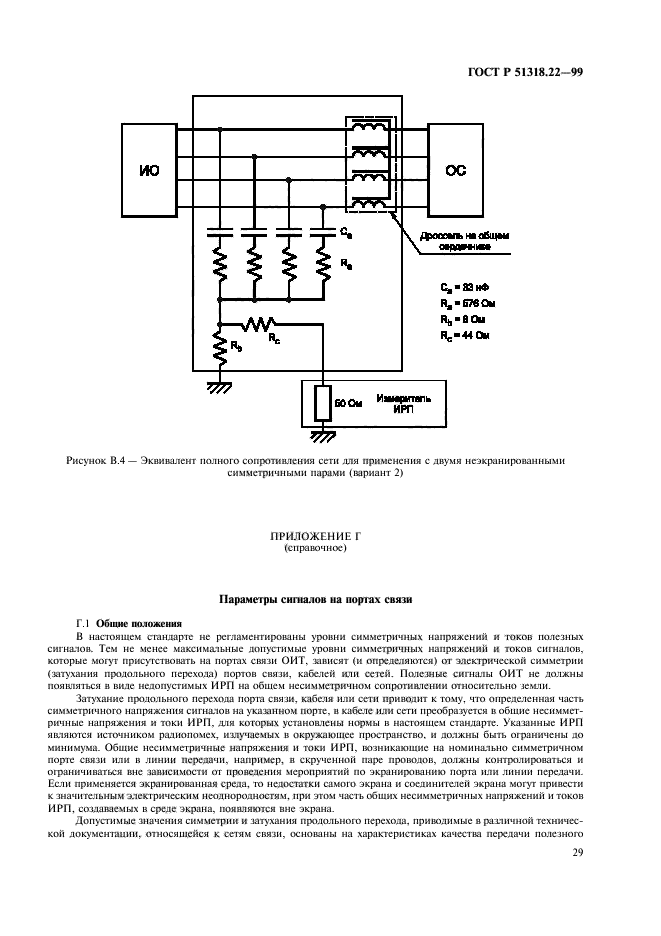

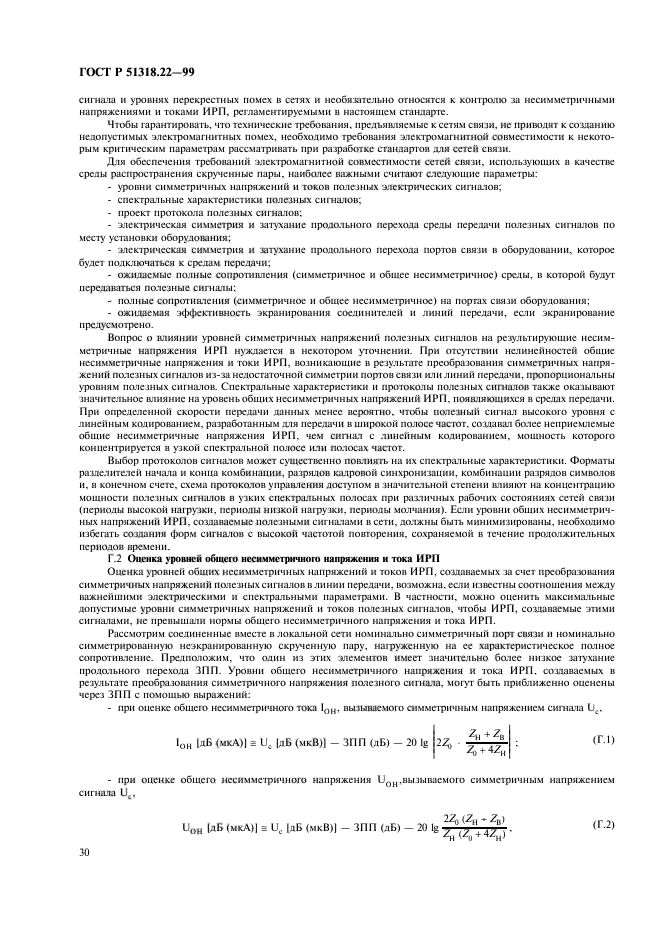

Г Параметры сигналов на портах связи……………………………………..29

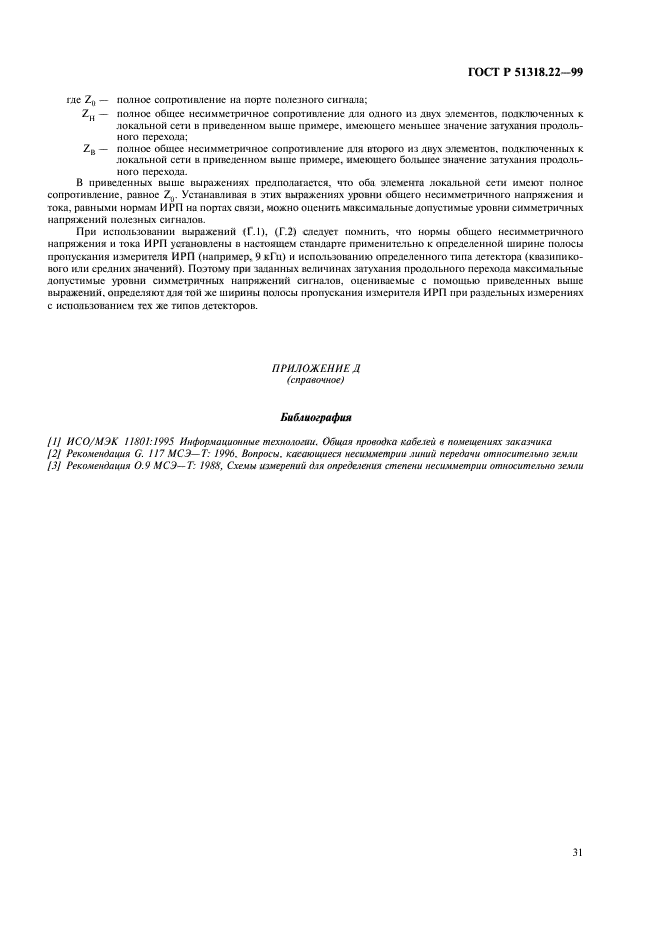

Д Ьиб.чюгрофия……………………………………………………..31
ГОСТ Р 51318.22-99
Введение
Область применения настоящего стандарта охватывает всю полосу радиочастот от 9 кГц до 400 ГГц, однако нормы определены только в ограниченной полосе частот, которая считается достаточной для установления уровней помехоэмиссии в целях защиты служб радиовещания и связи и обеспечения возможности для другой аппаратуры работать должным образом на приемлемом расстоянии.
IV

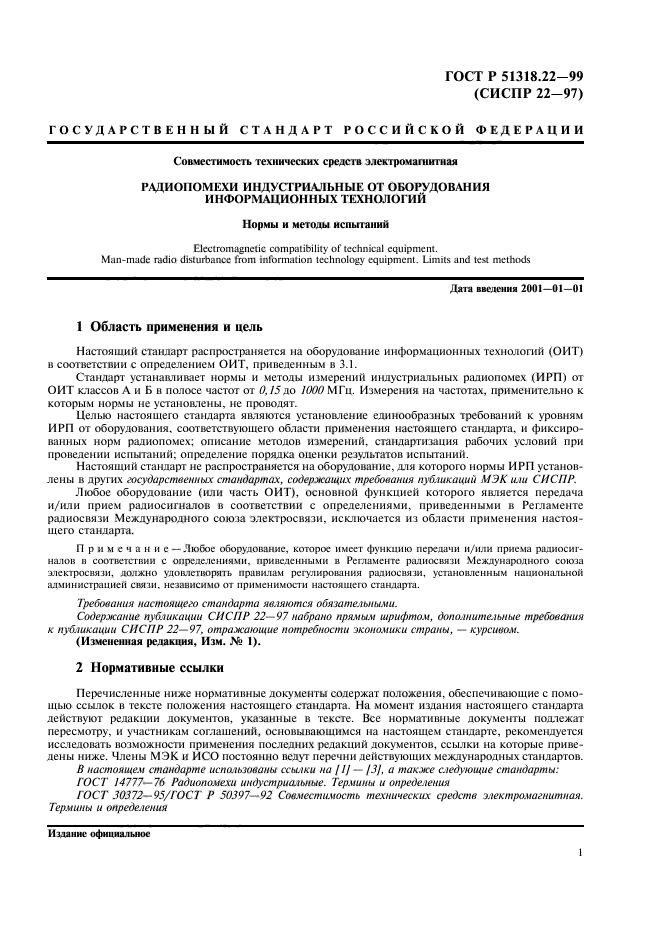

ГОСТ Р 51318.22-99 (СИСПР 22-97)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Совместимость технических средств электромагнитная
РАДИОПОМЕХИ ИНДУСТРИАЛЬНЫЕ ОТ ОБОРУДОВАНИЯ ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ
Нормы н методы испытаний
Electromagnetic compatibility of technical equipment.
Man-made radio disturbance from information technology equipment. Limits and tesl methods
Дата введения 2001—01—01
1 Область применения и цель
Настоящий стандарт распространяется на оборудование информационных технологий (ОИТ) в соответствии с определением ОИТ, приведенным в 3.1.
Стандарт устанавливает нормы и методы измерений индустриальных радиопомех (ИРП) от ОИТ классов А и Б в полосе частот от 0.15до 1000 МГц. Измерения на частотах, применительно к которым нормы не устаноатены, не проводят.
Целью настоящего стандарта являются установление единообразных требований к уровням ИРП от оборудования, соответствующего области применения настоящего стандарта, и фиксированных норм радиопомех; описание методов измерений, стандартизация рабочих условий при проведении испытаний; определение порядка оценки результатов испытаний.
Настоящий стандарт не распространяется на оборудование, для которого нормы ИРП установлены в других государственных стандартах, содержащих требовании публикаций МЭК и.ш СИСПР.
Любое оборудование (или часть ОИТ), основной функцией которого является передача и/или прием радиосигналов в соответствии с определениями, приведенными в Регламенте радиосвязи Международного союза электросвязи, исключается из области применения настоящего стандарта.
Примечание — Любое оборудование, которое имеет функцию передачи и/или приема радиосигналов в соответствии с определениями, приведенными в Регламенте радиосвязи Международного союза электросвязи, должно удовлетворять правилам регулирования радиосвязи, установленным национальной администрацией связи, независимо от применимости настоящего стандарта.
Требования настоящего стандарта являются обязательными.
Содержание публикации СИСПР 22—97 набрано прямым шрифтом, дополнителыше требования к публикации СИСПР 22—97. отражающие пот/гебности экономики страны. — курсивом.
(Измененная редакция, Изм. № 1).
2 Нормативные ссылки
Перечисленные ниже нормативные документы содержат положения, обеспечивающие с помощью ссылок в тексте положения настоящего стандарта. На момент издания настоящего стандарта действуют редакции документов, указанные в тексте. Все нормативные документы подлежат пересмотру, и участникам соглашений, основывающимся на настоящем стандарте, рекомендуется исследовать возможности применения последних редакций документов, ссылки на которые приведены ниже. Члены МЭК и ИСО постоянно ведут перечни действующих международных стандартов.
В настоящем стандарте испольмманы ссьики на / // — /.?/, а также следующие стандарты:
РОСТ 14777—76 Радиопомехи индустриа.1ы1ые. Термины и определения
ТОСТ 30372—95/ТОСТ Р 50397—92 Совместимость технических средств электромагнитная. Термины и определения
Издание официальное
I
ГОСТ Р 51318.22-99

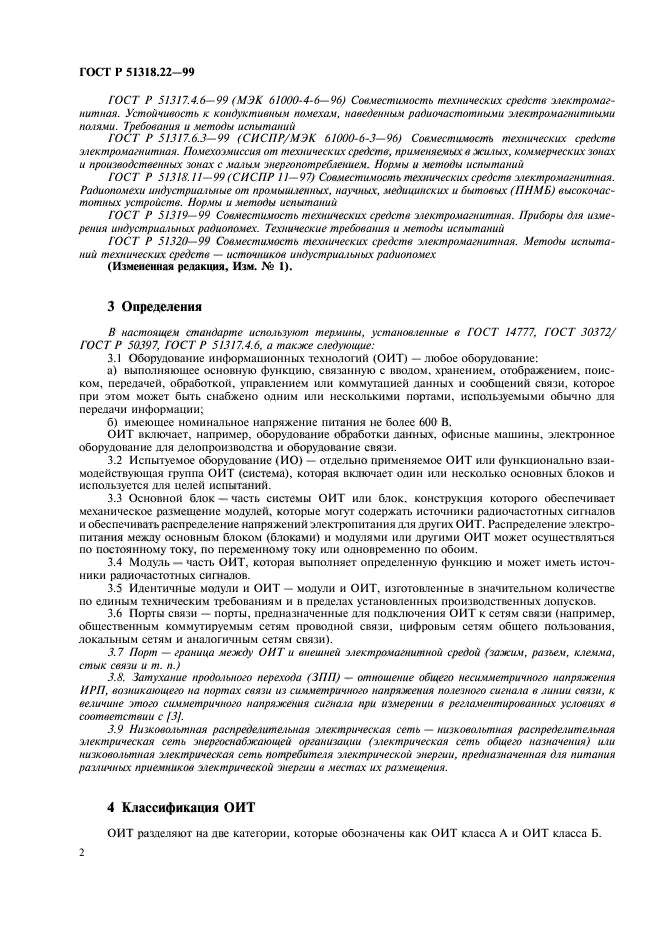

ГОСТ Р 51317.4.6— 99 (МЭК (1000-4-6—%) Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными я&ктромагнитными полями. Требования и методы испытаний
ГОСТ Р 51317.6.3-99 (СИСПР/МЭК 61000-6-3-96) Совместимость технических средств электромагнитная. Помехоэмиссия от технических средств, применяемых в жагых, коммерческих зонах и производственных зонах с ма.гым энергопотреблением. Нормы и методы испытаний
ГОСТ Р 51318.11— 99 (СИСГ1Р 11—97) Совместимость технических средств электромагнитная. Радиопомехи индустриа.Ш1ые от промышленных, научных, медицинских и бытовых (ПНМЬ) высокочастотных устройств. Нормы и методы испытаний
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для ите-рения индустриалы/ых радиопомех. Технические требования и методы испытаний
ГОСТ Р 5/320—99 Совместимость технических средств мектромагнитная. Методы испытаний технических средств — источников индустриальных радиопомех (Измененная редакция, Изм. № 1).
3 Определения
в настоящем стандарте используют термины, установленные в ГОСТ 14777, ГОСТ 30372/ ГОСТ Р 50397, ТОСТ Р 51317.4.6, а также следующие:
3.1 Оборудование информационных технологий (ОИТ) — любое оборудование:
а) выполняющее основную функцию, связанную с вводом, хранением, отображением, поиском, передачей, обработкой, управлением или коммутацией данных и сообщений связи, которое при этом может быть снабжено одним или несколькими портами, используемыми обычно для передачи информации;
б) имеющее номинальное напряжение питания не более 600 В.
ОИТ включает, например, оборудование обработки данных, офисные машины, электронное оборудование для делопроизводства и оборудование связи.
3.2 Испытуемое оборудование (ИО) — отдельно применяемое ОИ’Г или функционально взаимодействующая группа ОИТ (система), которая включает один или несколько основных блоков и используется для целей испытаний.
3.3 Основной блок — часть системы ОИТ или блок, конструкция которого обеспечивает механическое размещение модулей, которые могут содержать источники радиочастотных сигналов и обеспечивать распределение напряжений электропитания для других ОИТ. Распределение электропитания между основным блоком (блоками) и модулями или другими ОИТ может осуществляться по постоянному току, по переменному току или одновременно по обоим.
3.4 Модуль — часть ОИТ, которая выполняет определенную функцию и может иметь источники радиочастотных сигналов.
3.5 Идентичные модули и ОИТ — модули и ОИТ. изготовленные в значительном количестве по единым техническим требованиям и в пределах установленных производственных допусков.
3.6 Порты связи — порты, предназначенные для подключения ОИ’Г к сетям связи (например, общественным коммутируемым сетям проводной связи, цифровым сетям общего пользования, локальным сетям и аналогичным сетям связи).
3.7 Порт —граница между ОПТ и внешней электромагнитной средой (зажим, разъем, клемма, стык связи и т. п.)
3.8. Затухание продашюго перехода (ЗИП) — отношение общего несимметричного напряжения ПРИ, возникающего на портах связи из симметричного напряжения полезного сигнала в линии связи, к величине этого симметричного напряжения сигнала при измерении в регламентированных условиях в соответствии с /3/.
3.9 Низковольтная распределительная электрическая сеть — низковшьтная распределительная электрическая сеть энергоснабжающей организации (электрическая сеть общего назначения) iuu низковольтная электрическая сеть потребите,м электрической энергии, предназначенная для питания различных приемников ыек/прической энергии в местах их размещения.
4 Классификация ОИТ
ОИ’Г разделяют на две категории, которые обозначены как ОИ’Г класса А и ОИТ класса Б.
ГОСТ Р 51318.22-99

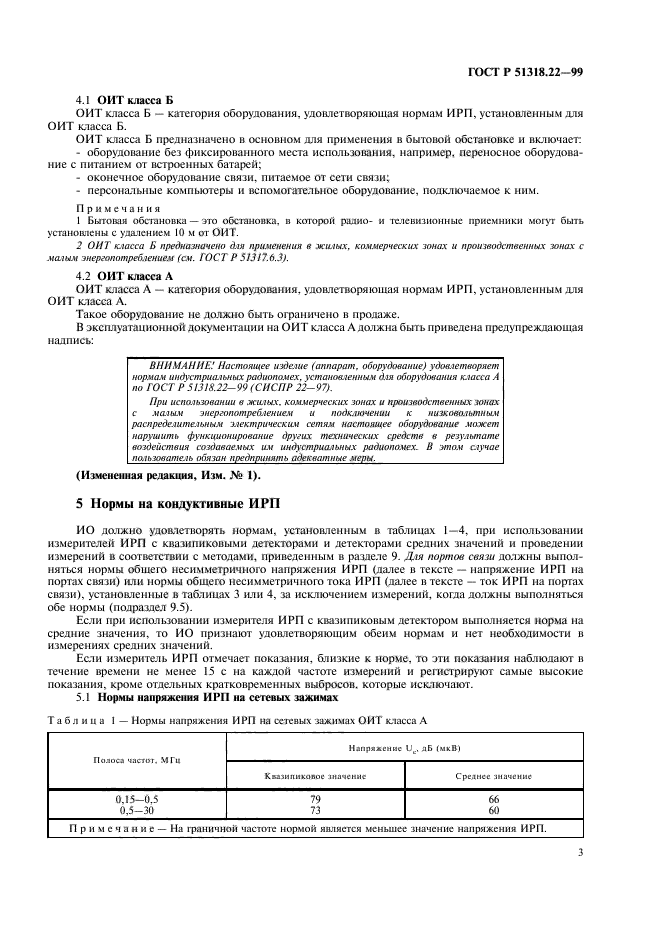

4.1 ОПТ класса Б
ОПТ класса Б — категория оборудования, удовлетворяющая нормам ИРП, установленным для ОИТ класса Б.
ОП Т класса Б предназначено в основном для применения в бытовой обстановке и включает:
— оборудование без фиксированного места использования, например, переносное оборудование с питанием от встроенных батарей;
— оконечное оборудование связи, питаемое от сети связи;
— персональные компьютеры и вспомогательное оборудование, подключаемое к ним.
Примечания
1 Бытовая обстановка — это обстановка, в которой ралио- и телевизионные приемники могут быть установлены с удалением 10 м or ОИТ.
2 ОПТ к-iacca Б предназначено для применения в мыиых. коммерческих зонах и производственных зонах с магым энергопотреблением (см. ГОСТ Р 51317.6.3).
4.2 ОИТ класса А
ОИТ класса А — категория оборудования, удовлетворяющая нормам ИРП, установленным для ОИТ класса А.
Такое оборудование не должно быть ограничено в продаже.
В эксплуатационной документации на ОПТ класса Л должна быть приведена предупреждающая надпись:
ВНИМАНИЕ! Настоящее изделие ГОСТ Р 51318.22- 99 (СИСПР 22- 97).
При использовании в жилых, коммерческих зонах и производственных зонах с мази.» энергопотреблением и подключении к низковольтным распределительным электрическим сетям настоящее оборудование мажет нарушить функционирование других технических средств в результате воздействия создаваемых и.м индустриальных радиопомех. В этом случае пользователь обязан предпринять адекватные меры._
(Измененная редакция, Изм. № 1).
5 Нормы на кондуктивные ИРП
ИО должно удовлетворять нормам, установленным в таблицах 1—4, при использовании измерителей ИРП с квазипиковыми детекторами и детекторами средних значений и провелении измерений в соответствии с методами, приведенным в разделе 9. Дм портов связи должны выполняться нормы общего несимметричного напряжения ИРП (далее в тексте — напряжение ИРП па портах связи) или нормы общего несимметричного тока ИРП (далее в тексте — ток ИРП па портах связи), установленные в таблицах 3 или 4, за исключением измерений, когда должны выполняться обе нормы (подраздел 9.5).
Если при использовании измерителя ИРП с квазипиковым детектором выполняется норма на средние значения, то ИО признают удовлетворяющим обеим нормам и нет необходимости в измерениях средних значений.
Если измеритель ИРП отмечает показания, близкие к норме, то эти показания наблюдают в течение времени не менее 15 с на каждой частоте измерений и регистрируют самые высокие показания, кроме отдельных кратковременных выбросов, которые исключают.
5.1 Нормы напряжения ИРП на сетевых зажимах
|
Таблица 1 — Нормы напряжения ИРП на сетевых зажимах ОИТ класса А |
|||||||||||||||||
|
|||||||||||||||||
3
ГОСТ Р 51318.22-99
|

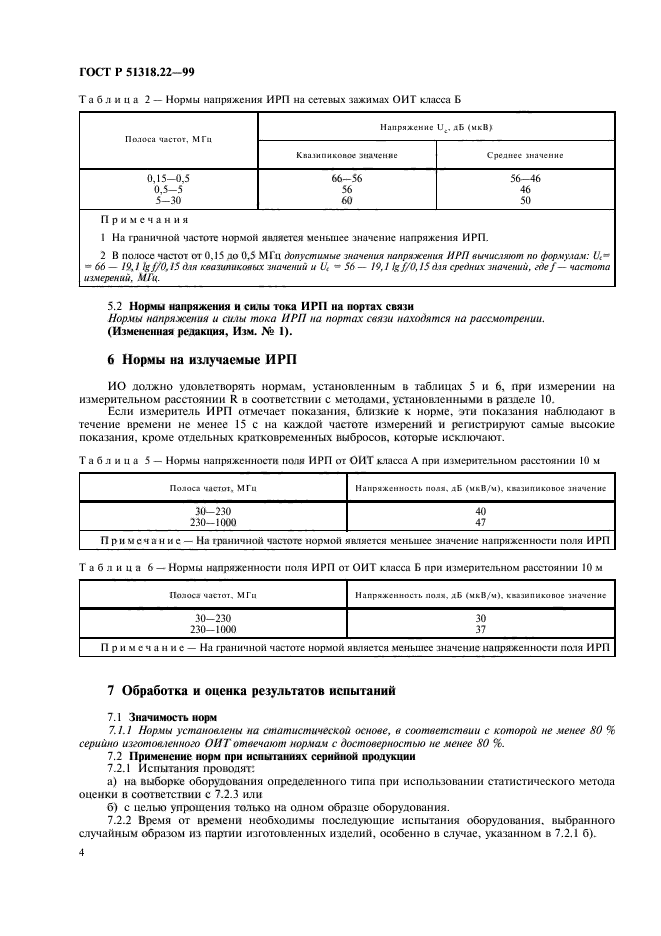

Таблица 2 — Нормы напряжения ИРП на сетевых зажимах ОПТ класса Б |
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
5.2 Нормы напряжения и силы тока 11PI1 на портах связи
Нормы напряжения и силы тока ИРП на портах связи находятся на рассмотрении. (Измеленная редакция, Изм. № I).
6 Нормы на излучаемые ИРП
ИО должно удовлетворять нормам, установленным в таблицах 5 и 6, при измерении на измерительном расстоянии R в соответствии с методами, установленными в разделе К).
Если измеритель ИРП отмечает показания, близкие к норме, эти показания наблюдают в течение времени не менее 15 с на каждой частоте измерений и регистрируют самые высокие показания, кроме отдельных кратковременных выбросов, которые исключают.
|
Таблица 5 — Нормы напряженности ноля ИРП or ОИТ класса А при измерительном расстоянии 10 м |
||||||||
|
||||||||
|
Таблица 6 — Нормы напряженности поля ИРП от ОИТ класса Б при измерительном расстоянии 10 м |
||||||||
|
||||||||
7 Обработка и оценка результатов испытаний
7.1 Значимость норм
7. /. I Нормы установлены на статистической основе, в соответствии с которой не менее SO % серийно изготовленного ОП Т отвечают нормам с достоверностью не менее А’О %.
7.2 Применение норм при испытаниях серийной продукции
7.2.1 Испытания проводят:
а) на выборке оборудования определенного типа при использовании статистического метода оценки в соответствии с 7.2.3 или
б) с целью упрощения только на одном образце оборудования.
7.2.2 Время от времени необходимы последующие испытания оборудования, выбранного случайным образом из партии изготовленных изделий, особенно в случае, указанном в 7.2.1 б).
4
ГОСТ Р 51318.22-99

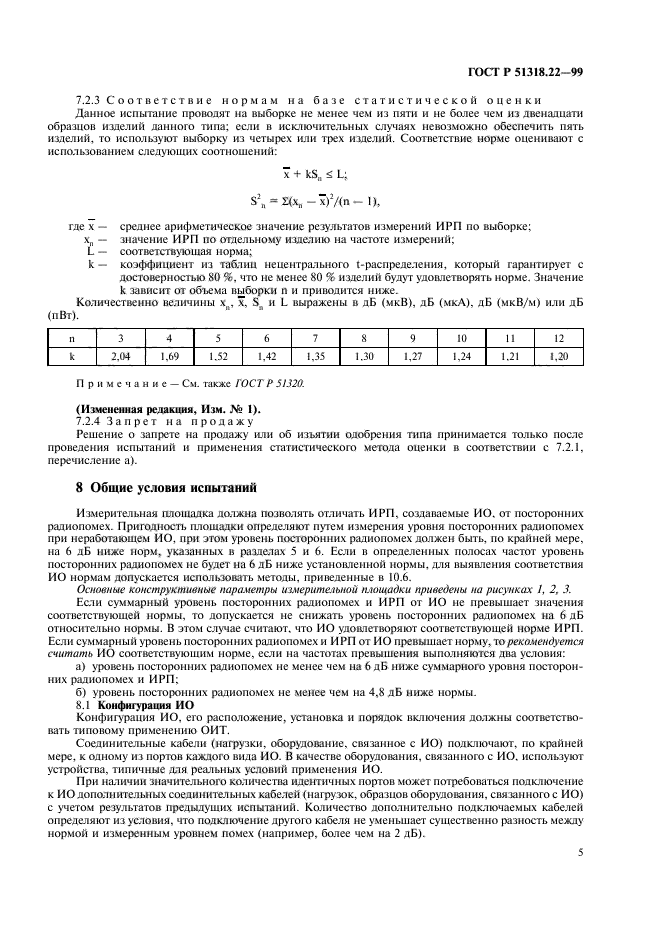

7.2.3 С о от вс тст в и е нормам на базе статистической оценки Данное испытание проводят на выборке не менее чем из пяти и не более чем из двенадцати образцов изделий данного типа: если в исключительных случаях невозможно обеспечить пять изделий, то используют выборку из четырех или трех изделий. Соответствие норме оценивают с использованием следующих соотношений:
х + kS„ <; L;
SJn = Цх„-х)7<п- 1),
где х — среднее арифметическое значение результатов измерений ИРП по выборке: х„ — значение ИРП по отдельному изделию на частоте измерений;
L — соответствующая норма;
к — коэффициент из таблиц нецентрального t-распределения, который гарантирует с достоверностью 80 %, что не менее 80 % изделий будут удовлетворять норме. Значение к зависит от объема выборки п и приводится ниже.
Количественно величины xn, х, SB и L выражены в дБ (мкВ), дБ (мкА), дБ (мкВ/м) или дБ (иВт).
|
||||||||||||||||||||||
|
Примечание — См. также ГОСТ Р 5420. |
(Измененная редакция, Изм. № 1).
7.2.4 Запрет на продажу
Решение о запрете на продажу или об изъятии одобрения типа принимается только после проведения испытаний и применения статистического метода оценки в соответствии с 7.2.1, перечисление а).
8 Общие условия испытаний
Измерительная площадка должна позволять отличать ИРП, создаваемые ИО. от посторонних радиопомех. Пригодность площадки определяют путем измерения уровня посторонних радиопомех при неработающем ИО. при этом уровень посторонних радиопомех должен быть, по крайней мере, на 6 дБ ниже норм, указанных в разделах 5 и 6. Если в определенных полосах частот уровень посторонних радиопомех не будет на 6 дБ ниже установленной нормы, для выявления соответствия ИО нормам допускается использовать методы, приведенные в 10.6.

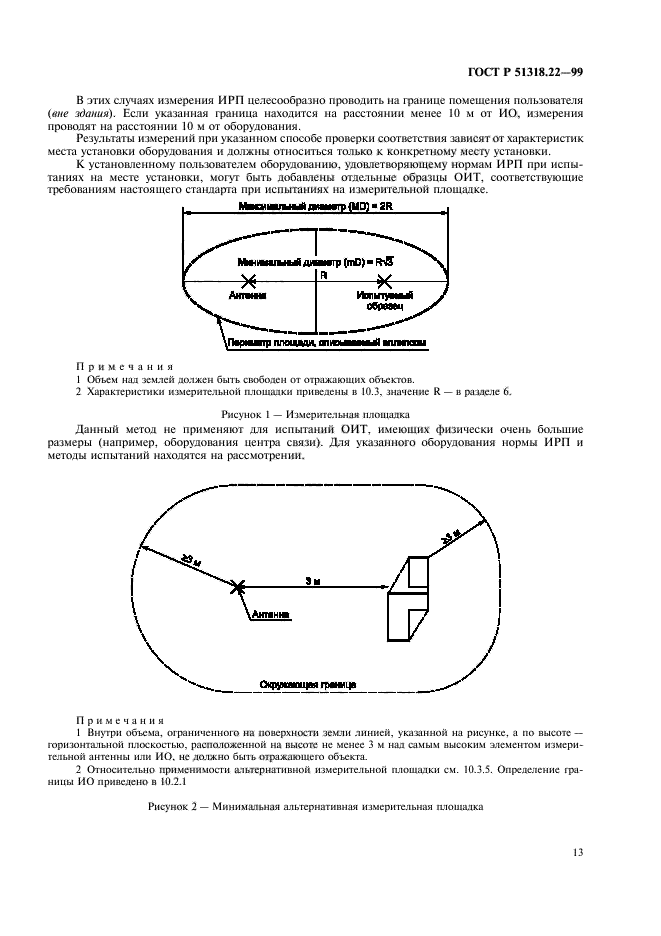

Основные конструктивные параметры тмерителыюй площадки приветны на рисунках I, 2, J.
Если суммарный уровень посторонних радиопомех и ИРП от ИО не превышает значения соответствующей нормы, то допускается не снижать уровень посторонних радиопомех на 6 дБ относительно нормы. В этом случае считают, что ИО удош1етворяют соответствующей норме ИРП. Если суммарный уровень посторонних радиопомех и ИРП от ИО превышает норму, то рекомендуется считать ИО соответствующим норме, если на частотах превышения выполняются два условия:
а) уровень посторонних радиопомех не менее чем на 6 дБ ниже суммарного уровня посторонних радиопомех и ИРП:
б) уровень посторонних радиопомех не менее чем на 4,8 дБ ниже нормы.
8.1 Конфигурация ИО
Конфигурация ИО. его расположение, установка и порядок включения должны соответствовать типовому применению ОИТ.
Соединительные кабели (нагрузки, оборудование, связанное с ИО) подключают, по крайней мере, к одному из портов каждого вида ИО. В качестве оборудования, связанного с ИО. используют устройства, типичные для реальных условий применения ИО.
При наличии значительного количества идентичных портов может потребоваться подключение к И О дополнительных соединительных кабелей (нагрузок, образцов оборудования, связанного с ИО) с учетом результатов предыдущих испытаний. Количество дополнительно подключаемых кабелей определяют из условия, что подключение другого кабеля не уменьшает существенно разность между нормой и измеренным уровнем помех (например, более чем на 2 дБ).
5
ГОСТ Р 51318.22-99

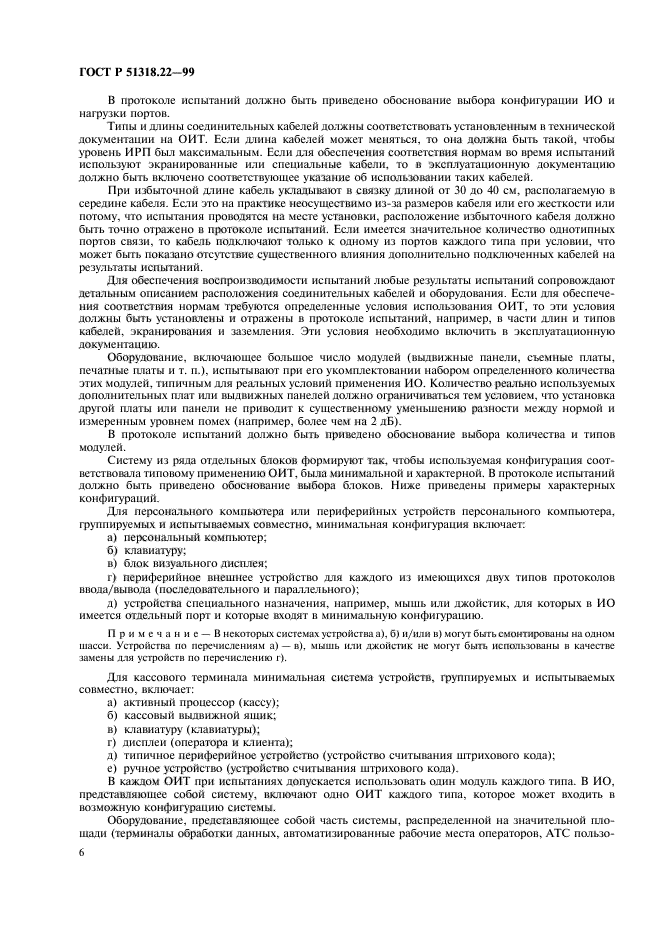

В протоколе испытаний должно быть приведено обоснование выбора конфигурации ИО и нагрузки портов.
Типы и длины соединительных кабелей должны соответствовать установленным в технической документации на ОИТ. Если длина кабелей может меняться, то она должна быть такой, чтобы уровень ИРП был максимальным. Если для обеспечения соответствия нормам во время испытаний используют экранированные или специальные кабели, то в эксплуатационную документацию должно быть включено соответствующее указание об использовании таких кабелей.
При избыточной длине кабель укладывают в связку длиной от 30 до 40 см. располагаемую в середине кабеля. Если это на практике неосуществимо из-за размеров кабеля или его жесткости или потому, что испытания проводятся на месте установки, расположение избыточного кабеля должно быть точно отражено в протоколе испытаний. Если имеется значительное количество однотипных портов связи, то кабель подключают только к одному из портов каждого типа при условии, что может быть показано отсутствие существенного влияния дополнительно подключенных кабелей на результаты испытаний.
Для обеспечения воспроизводимости испытаний любые результаты испытаний сопровождают детальным описанием расположения соединительных кабелей и оборудования. Если для обеспечения соответствия нормам требуются определенные условия использования ОИТ, то эти условия должны быть установлены и отражены в протоколе испытаний, например, в части длин и типов кабелей, экранирования и заземления. Эти условия необходимо включить в эксплуатационную документацию.
Оборудование, включающее большое число модулей (выдвижные панели, съемные платы, печатные платы и т. п.), испытывают при его укомплектовании набором определенного количества этих модулей, типичным для реальных условий применения ИО. Количество реально используемых дополнительных плат или выдвижных панелей должно ограничиваться тем условием, что установка другой платы или панели не приводит к существенному уменьшению разности между нормой и измеренным уровнем помех (например, более чем на 2 дБ).
В протоколе испытаний должно быть приведено обоснование выбора количества и типов модулей.
Систему из ряда отдельных блоков формируют так. чтобы используемая конфигурация соответствовала типовому применению ОИ Г. была минимальной и характерной. В протоколе испытаний должно быть приведено обоснование выбора блоков. Ниже приведены примеры характерных конфигураций.
Для персонального компьютера или периферийных устройств персонального компьютера, группируемых и испытываемых совместно, минимальная конфигурация включает:
а) персональный компьютер;
б) клавиатуру;
в) блок визуапьного дисплея;
г) периферийное внешнее устройство для каждого из имеющихся двух типов протоколов ввода/вывода (последовательного и параллельного);
д) устройства специального назначения, например, мышь или джойстик, для которых в ИО имеется отдельный порт и которые входят в минимальную конфигурацию.
Примечание—В некоторых системах устройства а), б) и/или и) могут быть смонтированы на одном шасси. Устройства по перечислениям а) — в), мышь или джойстик не Moiyr быть использованы в качестве замены для устройств по перечислению г).
Для кассового терминала минимальная система устройств, группируемых и испытываемых совместно, включает:
а) активный процессор (кассу);
б) кассовый выдвижной ящик;
в) клавиатуру (клавиатуры);
г) дисплеи (оператора и клиента);
д) типичное периферийное устройство (устройство считывания штрихового кода);
е) ручное устройство (устройство считывания штрихового кода).
В каждом ОИ Г при испытаниях допускается использовать один модуль каждого типа. В ИО, представляющее собой систему, включают одно ОИТ каждого типа, которое может входить в возможную конфигурацию системы.
Оборудование, представляющее собой часть системы, распределенной на значительной плошали (терминалы обработки данных, автоматизированные рабочие места операторов, АТС пользо-
6
ГОСТ Р 51318.22-99

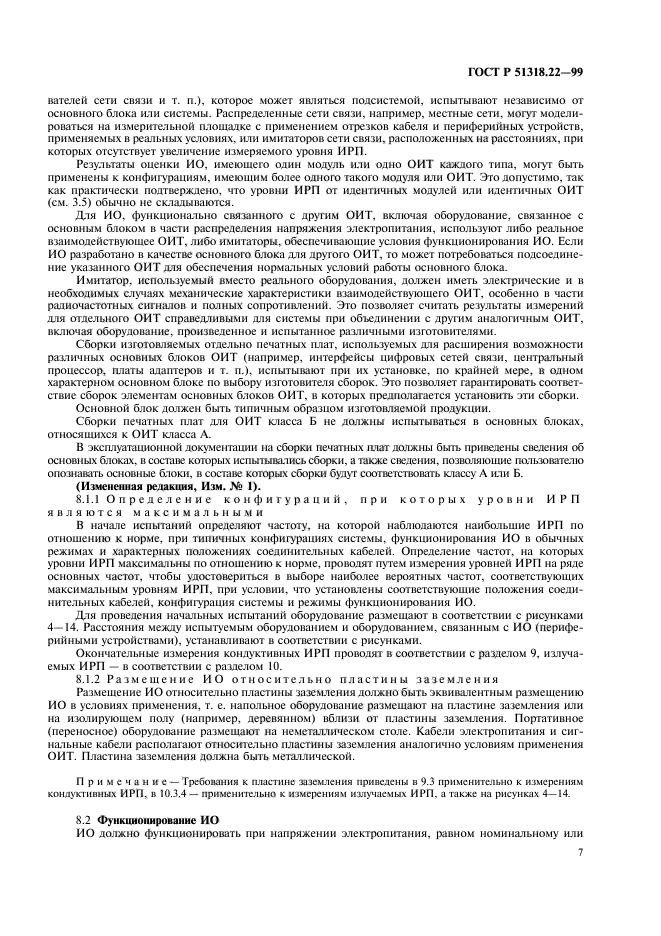

вателей сети связи и т. п.), которое может являться подсистемой, испытывают независимо от основного блока или системы. Распределенные сети связи, например, местные сети, могут моделироваться на измерительной площадке с применением отрезков кабеля и периферийных устройств, применяемых в реальных условиях, или имитаторов сети связи, расположенных на расстояниях, при которых отсутствует увеличение измеряемого уровня ИРП.
Результаты оценки ИО, имеющего один модуль или одно ОИТ каждого типа, могут быть применены к конфигурациям, имеющим более одного такого модуля или ОИТ. Это допустимо, так как практически подтверждено, что уровни ИРП от идентичных модулей или идентичных ОИТ (см. 3.5) обычно не складываются.
Дтя ИО. функционально связанного с другим ОИТ, включая оборудование, связанное с основным блоком в части распределения напряжения электропитания, используют либо реальное взаимодействующее ОИТ, либо имитаторы, обеспечивающие условия функционирования ИО. Если ИО разработано в качестве основного блока для другого ОИТ, то может потребоваться подсоединение указанного ОИ Г для обеспечения нормальных условий работы основного блока.
Имитатор, используемый вместо реального оборудования, должен иметь электрические и в необходимых случаях механические характеристики взаимодействующего ОИТ, особенно в части радиочастотных сигналов и полных сопротивлений. Это позволяет считать результаты измерений для отдельного ОИТ справедливыми для системы при объединении с другим аналогичным ОИТ, включая оборудование, произведенное и испытанное различными изготовителями.
Сборки изготовляемых отдельно печатных плат, используемых для расширения возможности различных основных блоков ОИ Г (например, интерфейсы цифровых сетей связи, центральный процессор, платы адаптеров и т. п.), испытывают при их установке, по крайней мере, в одном характерном основном блоке по выбору изготовителя сборок. Это позволяет гарантировать соответствие сборок элементам основных блоков ОИ Г, в которых предполагается установить эти сборки.
Основной блок должен быть типичным образном изготовляемой продукции.
Сборки печатных плат для ОИТ класса Б не должны испытываться в основных блоках, относящихся к ОИТ класса А.
В эксплуатационной документации на сборки печатных плат должны быть приведены сведения об основных блоках, в составе которых испытывались сборки, а также сведения, позволяющие пользователю опознавать основные блоки, в составе которых сборки будут соответствовать классу А или Б.
(Измененная редакция, Изм. № 1).
8.1.1 Определение конфигураций, при которых уровни ИРП являются максимальными
В начале испытаний определяют частоту, на которой наблюдаются наибольшие ИРП по отношению к норме, при типичных конфигурациях системы, функционирования ИО в обычных режимах и характерных положениях соединительных кабелей. Определение частот, на которых уровни ИРП максимальны по отношению к норме, проводят путем измерения уровней ИРП на ряде основных частот, чтобы удостовериться в выборе наиболее вероятных частот, соответствующих максимальным уровням ИРП, при условии, что установлены соответствующие положения соединительных кабелей, конфигурация системы и режимы функционирования ИО.

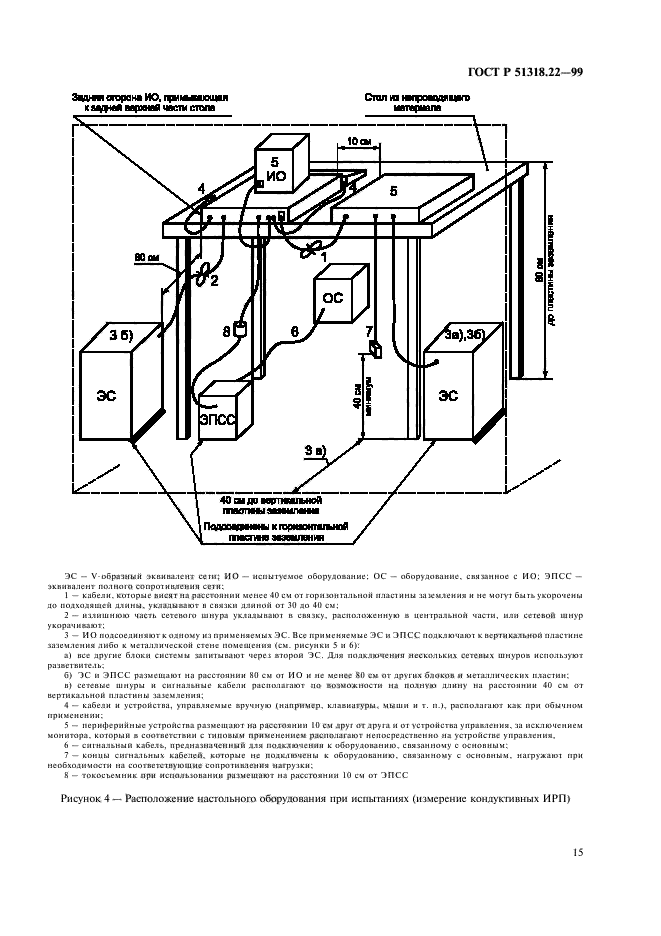

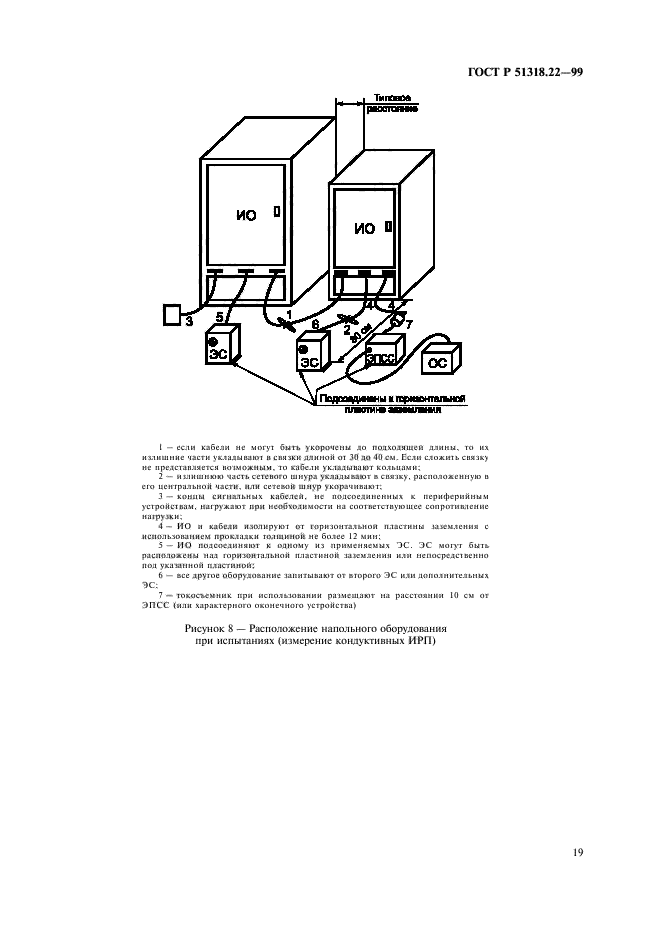

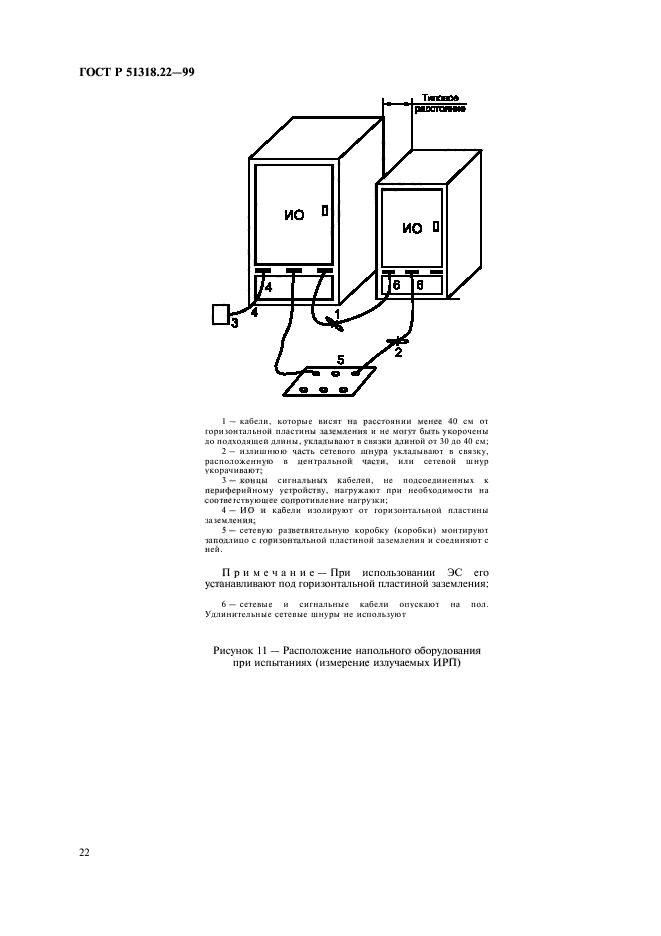

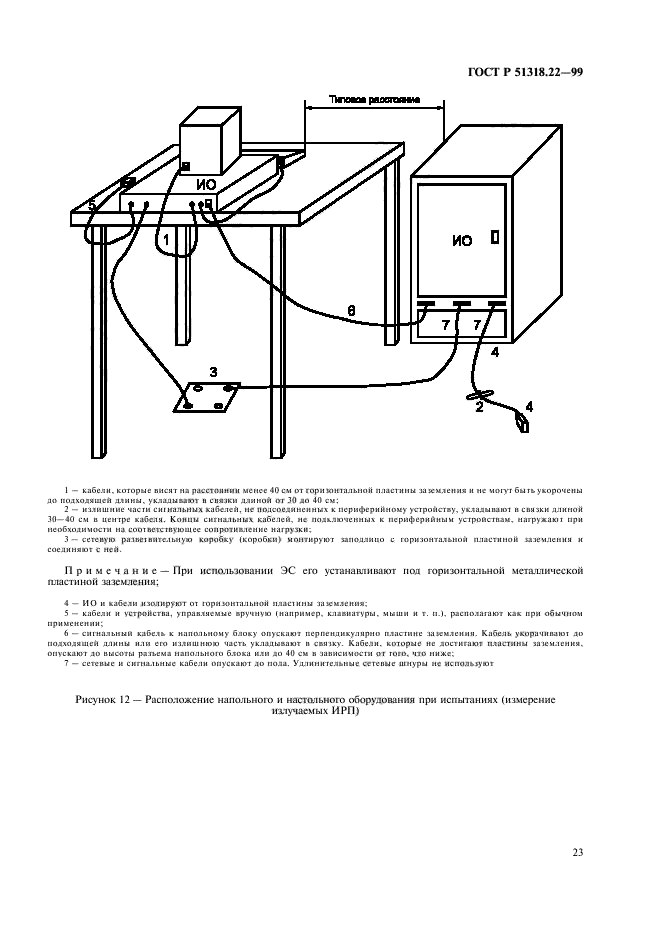

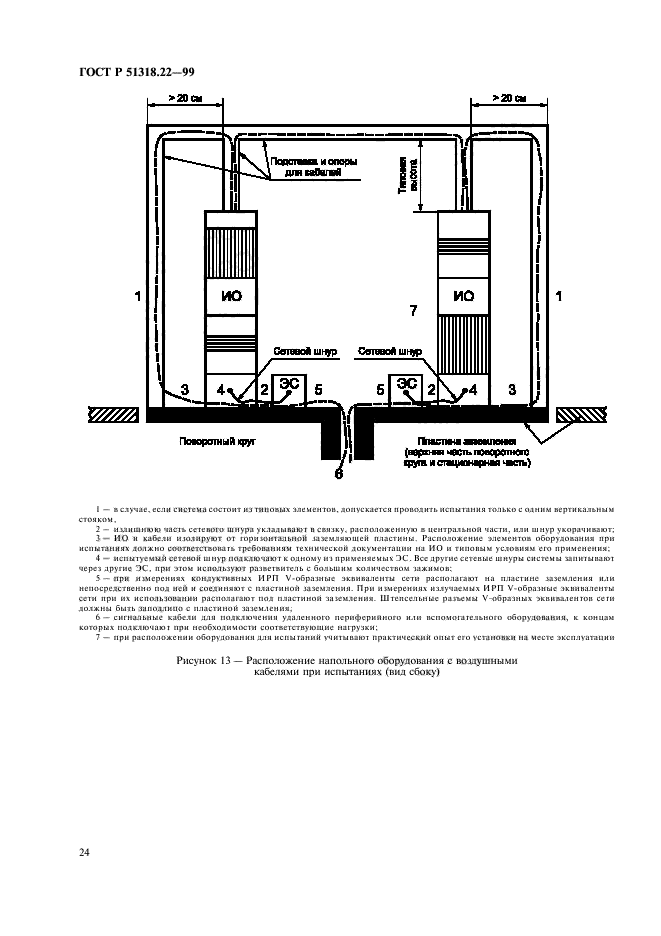

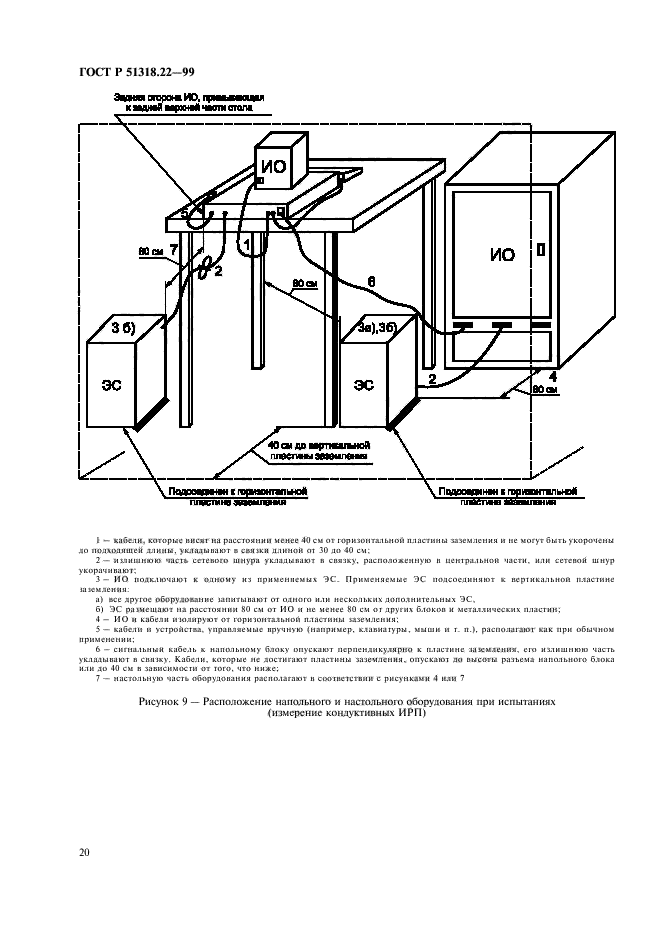

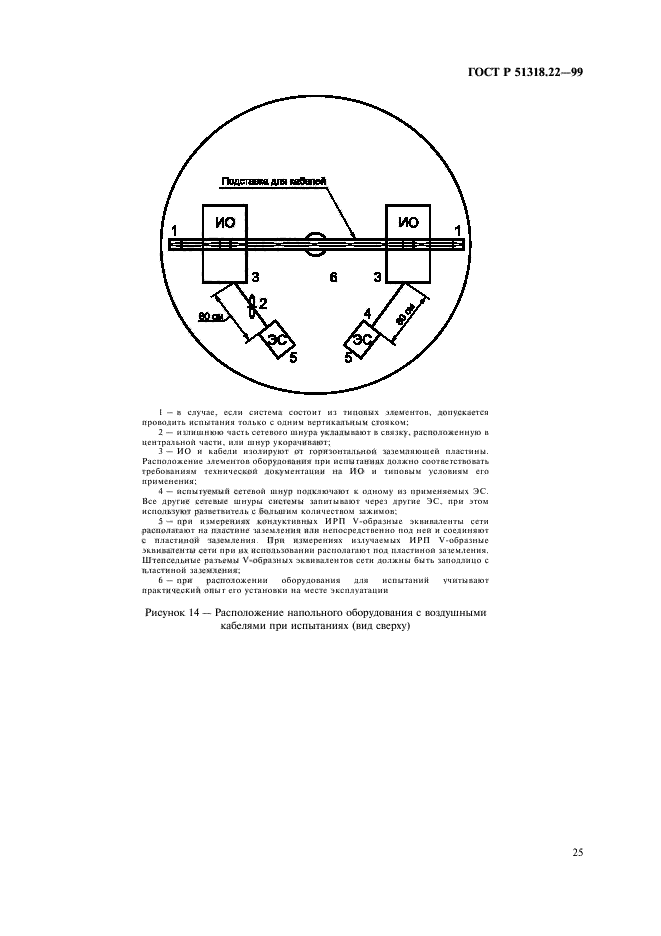

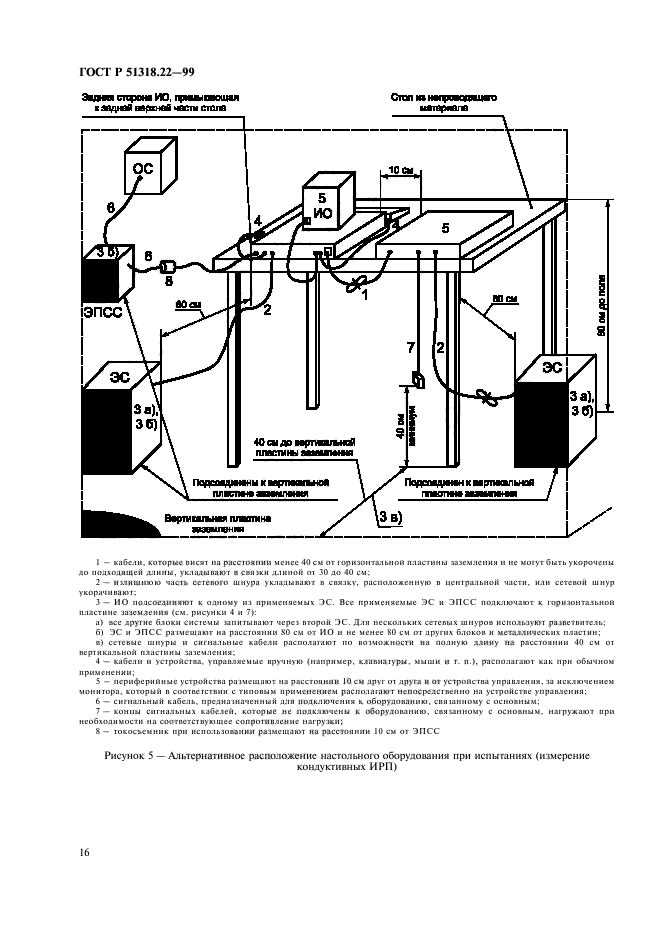

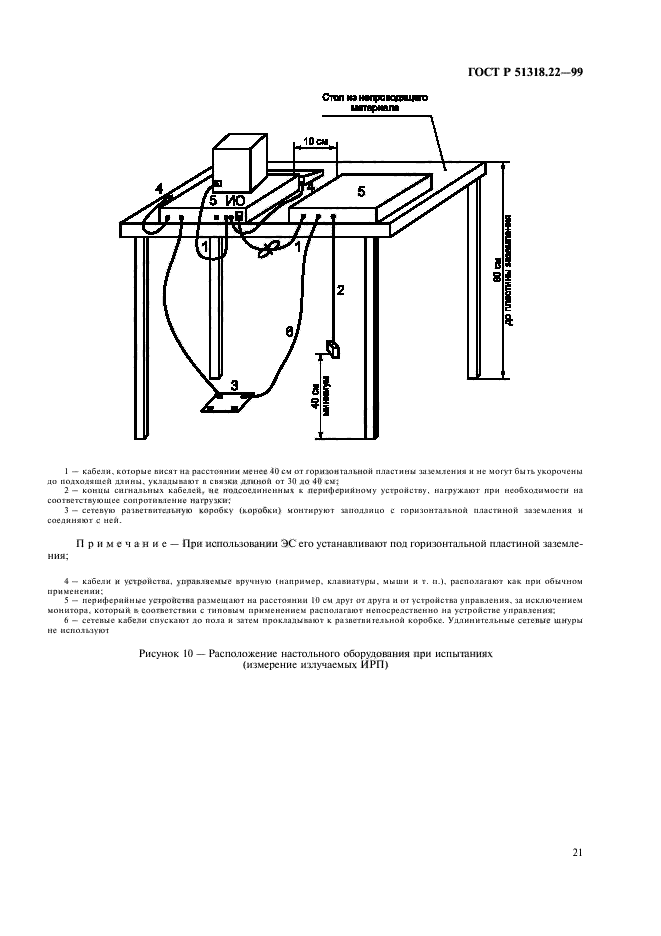

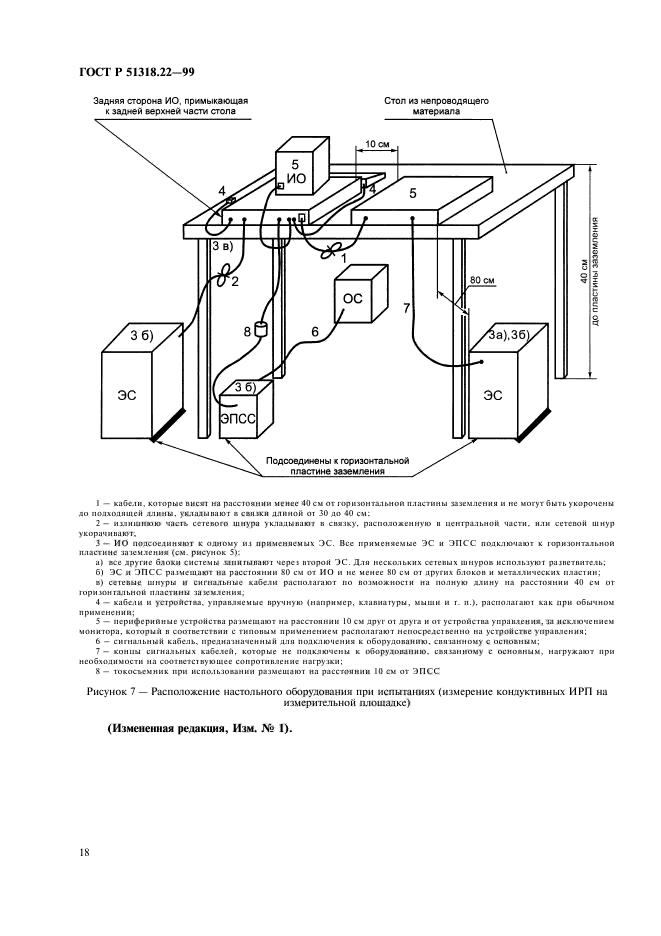

Для проведения начальных испытаний оборудование размещают в соответствии с рисунками 4—14. Расстояния между испытуемым оборудованием и оборудованием, связанным с ИО (периферийными устройствами), устанавливают в соответствии с рисунками.
Окончательные измерения кондуктивных ИРП проводят в соответствии с разделом 9. излучаемых ИРП — в соответствии с разделом 10.
8.1.2 Размещение ИО относительно пластины заземления
Размещение ИО относительно пластины заземления должно быть эквивалентным размещению
ИО в условиях применения, т. е. напольное оборудование размешают на пластине заземления или на изолирующем полу (например, деревянном) вблизи от пластины заземления. Портативное (переносное) оборудование размещают на неметаллическом столе. Кабели электропитания и сигнальные кабели располагают относительно пластины заземления аналогично условиям применения ОИТ. Пластина заземления должна быть металлической.

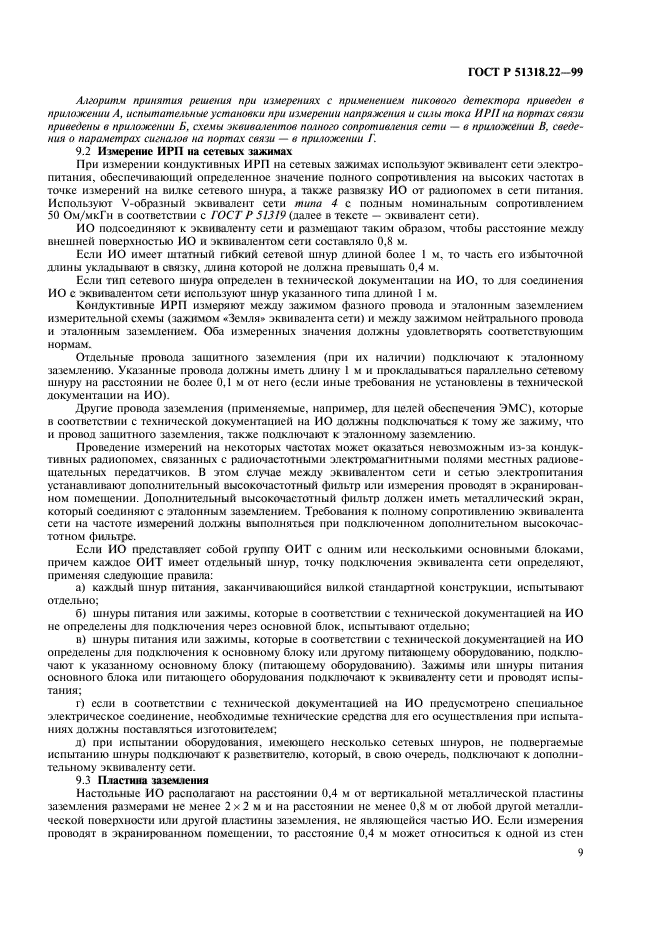

П р и м с ч а н и с — Требовании к пластине заземления приведены в 9.3 применительно к измерениям кондуктивных ИРП, в 10.3.4 — применительно к измерениям излучаемых ИРП, а также на рисунках 4—14.
8.2 Функционирование ИО

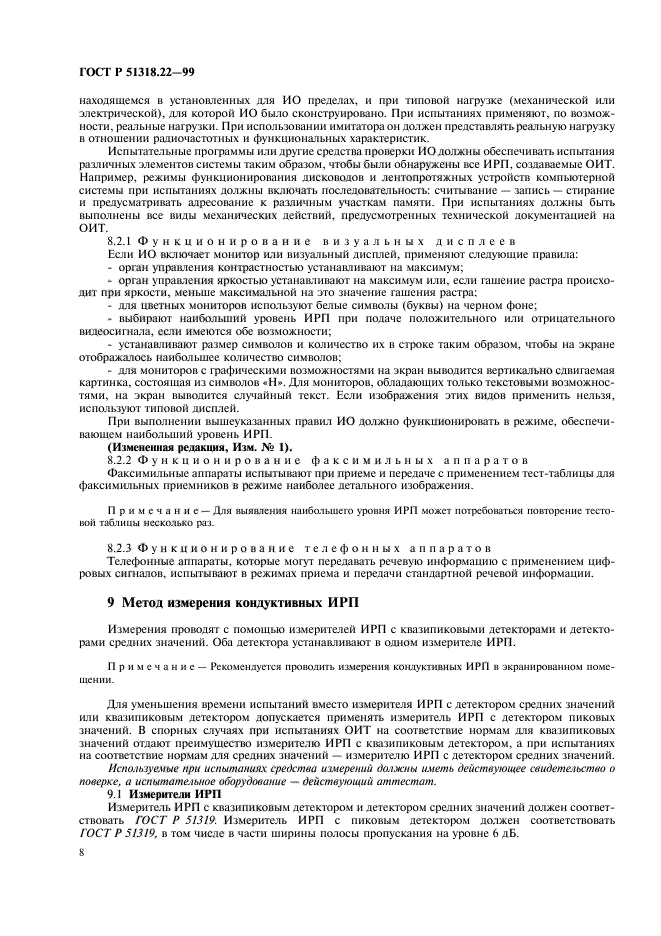

ИО должно функционировать при напряжении электропитания, равном номинальному или
7
ГОСТ Р 51318.22-99
находящемся в установленных для ИО пределах, и при типовой нагрузке (механической или электрической), для которой ИО было сконструировано. При испытаниях применяют, по возможности, реальные нагрузки. При использовании имитатора он должен представлять реальную нагрузку в отношении радиочастотных и функциональных характеристик.
Испытательные программы или другие средства проверки ИО должны обеспечивать испытания различных элементов системы таким образом, чтобы были обнаружены все ИРЛ, создаваемые ОИТ. Например, режимы функционирования дисководов и лентопротяжных устройств компьютерной системы при испытаниях должны включать последовательность: считывание — запись — стирание и предусматривать адресование к различным участкам памяти. При испытаниях должны быть выполнены все виды механических действий, предусмотренных технической документацией на ОИТ.
8.2.1 Функционирование визуальных дисплеев
Если ИО включает монитор или визуальный дисплей, применяют следующие правила:
— орган управления контрастностью устанавливают на максимум;
— орган управления яркостью устанавливают на максимум или, если гашение растра происходит при яркости, меньше максимальной на это значение гашения растра:
— для цветных мониторов используют белые символы (буквы) на черном фоне;
— выбирают наибольший уровень ИРГ1 при подаче положительного или отрицательного видеосигнала, если имеются обе возможности;
— устанавливают размер символов и количество их в строке таким образом, чтобы на экране отображалось наибольшее количество символов;
— для мониторов с графическими возможностями на экран выводится вертикально сдвигаемая картинка, состоящая из символов «Н*. Для мониторов, обладающих только текстовыми возможностями, на экран выводится случайный текст. Если изображения этих видов применить нельзя, используют типовой дисплей.
При выполнении вышеуказанных правил ИО должно функционировать в режиме, обеспечивающем наибольший уровень ИРП.
(Измененная редакция, Ичм. № 1).
8.2.2 Функционирование факсимильных аппаратов
Факсимильные аппараты испытывают при приеме и передаче с применением тест-таблицы для
факсимильных приемников в режиме наиболее детального изображения.
Примечание — Для выявления наибольшего уровня ИРП может потребоваться повторение тестовой таблицы несколько раз.
8.2.3 Функцион ирование телефонных аппаратов
Телефонные аппараты, которые мот передавать речевую информацию с применением цифровых сигналов, испытывают в режимах приема и передачи стандартной речевой информации.
9 Метод измерения кондуктивных ИРП
Измерения проводят с помощью измерителей ИРП с квазипиковыми детекторами и детекторами средних значений. Оба детектора устанавливают в одном измерителе ИРП.
Примечание — Рекомендуется проводить измерения кондуктивных ИРП в экранированном помещении.
Для уменьшения времени испытаний вместо измерителя ИРП с детектором средних значений или квазипиковым детектором допускается применять измеритель ИРП с детектором пиковых значений. В спорных случаях при испытаниях ОИТ на соответствие нормам для квазипнковых значений отдают преимущество измерителю ИРП с квазипиковы
