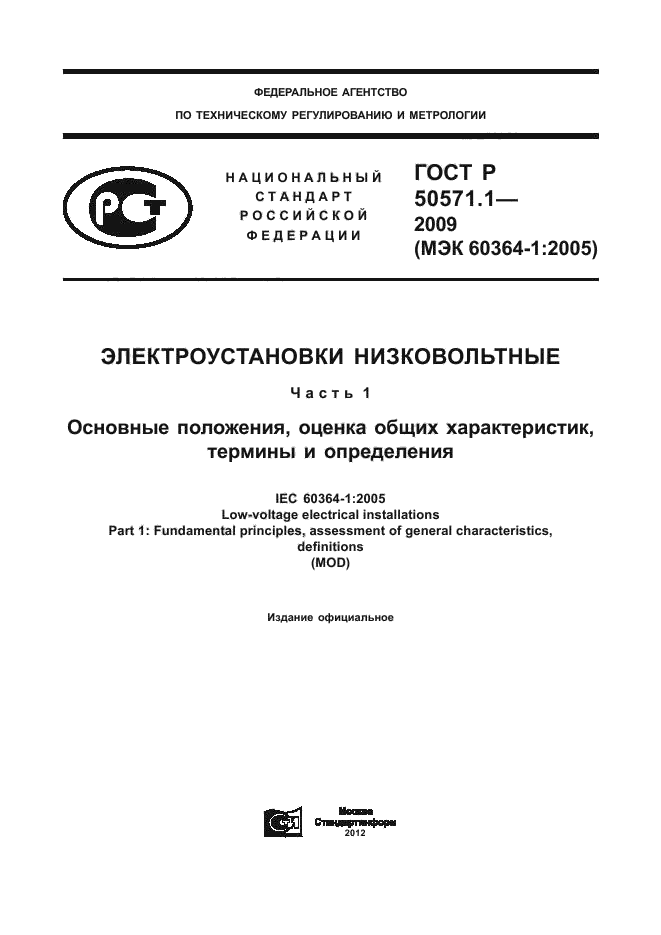

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ |
ГОСТ Р 50571.1 —
2009 (МЭК 60364-1:2005) |
ЭЛЕКТРОУСТАНОВКИ НИЗКОВОЛЬТНЫЕ
Часть
Основные положения, оценка общих характеристик, термины и определения
IEC 60364-1:2005 Low-voltage electrical installations Part 1: Fundamental principles, assessment of general characteristics,
definitions
(MOD)
Издание официальное
ГОСТ Р 50571.1-2009

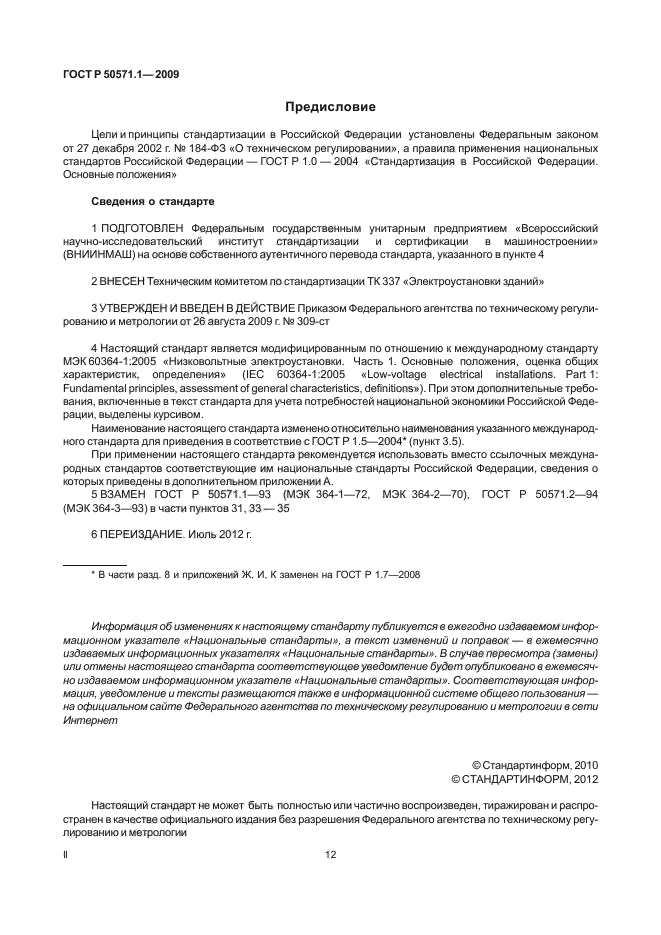

Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N° 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0 — 2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 «Электроустановки зданий»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 августа 2009 г. Na 309-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60364-1:2005 «Низковольтные электроустановки. Часть 1. Основные положения, оценка общих характеристик, определения» (IEC 60364-1:2005 «Low-voltage electrical installations. Parti: Fundamental principles, assessment of general characteristics, definitions»). При этом дополнительные требования, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации, выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-20041 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении А.
5 ВЗАМЕН ГОСТ Р 50571.1-93 (МЭК 364-1—72. МЭК 364-2—70). ГОСТ Р 50571.2-94 (МЭК 364-3—93) в части пунктов 31,33 — 35
6 ПЕРЕИЗДАНИЕ. Июль 2012 г.
II
1
В части разд. 8 и приложений Ж. И. К заменен на ГОСТ Р 1.7-2008
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты». а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случав пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в еже\юсяч-но издаваемом информационном указателе «Национальные стандарты». Соответствующая информация. уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
©Стандартинформ. 2010 © СТАНДАРТИНФОРМ. 2012
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
12
ГОСТ Р 50571.1-2009

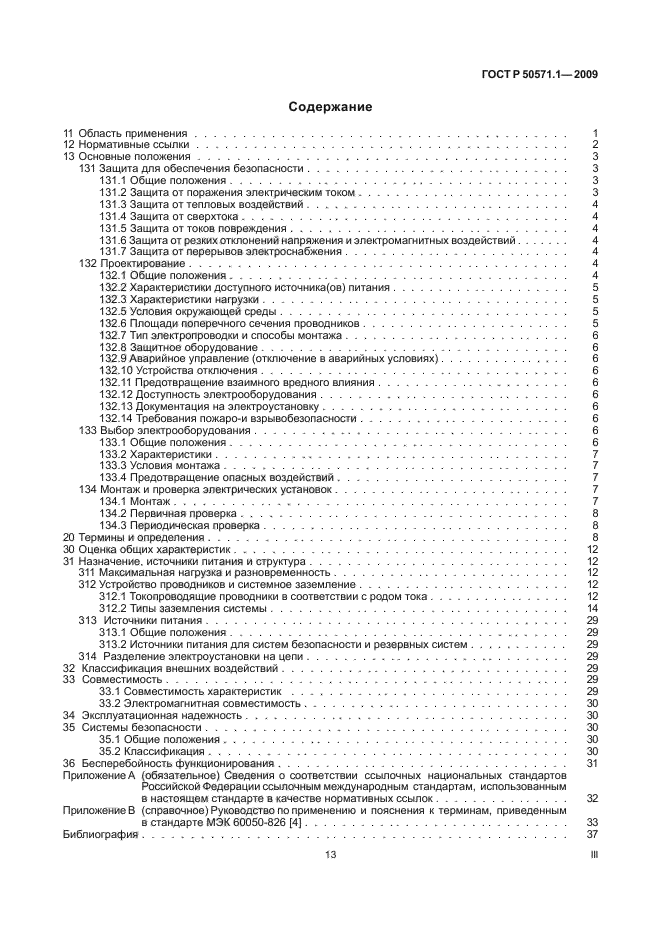

Содержание
11 Область применения……………………………………………………………………1
12 Нормативные ссылки……………………………………………………………………2
13 Основные положения………………………………………………………………….3
131 Защита для обеспечения безопасности………………………………………………..3
131.1 Общие попожения………………………………………………………………3
131.2 Защита от поражения электрическим током……………………………………….3
131.3 Защита от тепловых воздействий………………………………………………….4
131.4 Защита от сверхтока…………………………………………………………….4
131.5 Защита от токов повреждения……………………………………………………4
131.6 Защита от резких отклонений напряжения и электромагнитных воздействий…………..4
131.7 Защита от перерывов электроснабжения…………………………………………..4
132 Проектирование……………………………………………………………………..4
132.1 Общие положения………………………………………………………………4

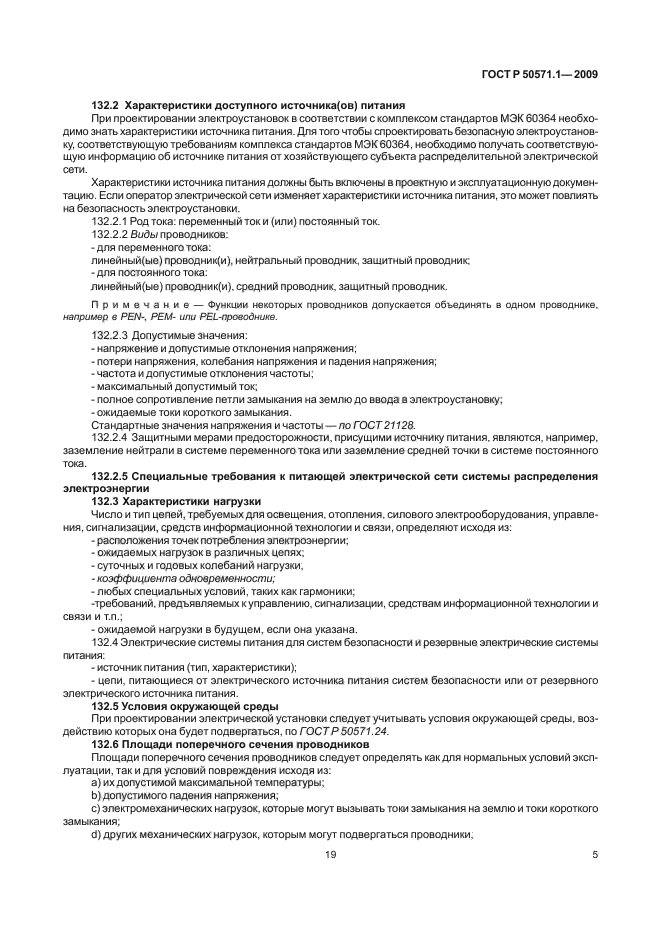

132.2 Характеристики доступного источника(ов) питания………………………………….5
132.3 Характеристики нагрузки…………………………………………………………5
132.5 Условия окружающей среды……………………………………………………..5
132.6 Площади поперечного сечения проводников……………………………………….5

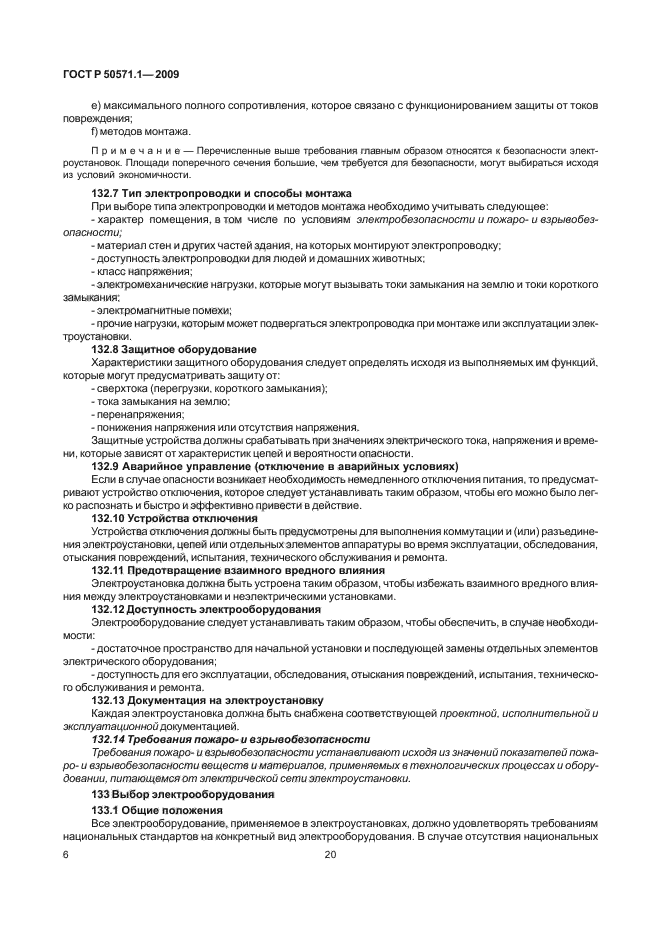

132.7 Тип электропроводки и способы монтажа…………………………………………..6
132.8 Защитное оборудование…………………………………………………………6
132.9 Аварийное управление (отключение в аварийных условиях)…………………………6
132.10 Устройства отключения…………………………………………………………6
132.11 Предотвращение взаимного вредного влияния……………………………………6
132.12 Доступность электрооборудования………………………………………………6
132.13 Документация на электроустановку………………………………………………6
132.14 Требования пожаро-и взрывобезопасности……………………………………….6

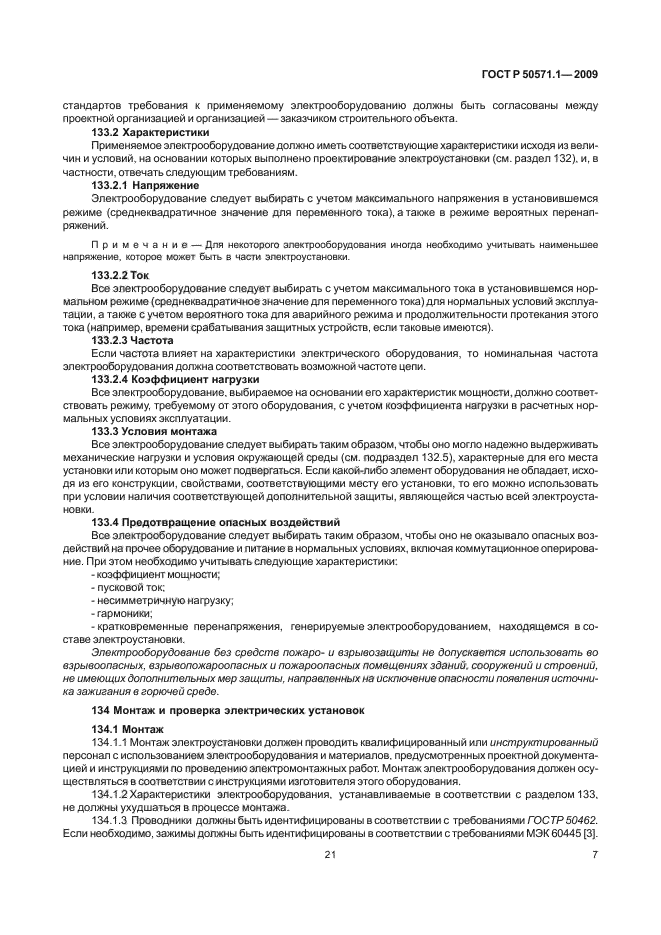

133 Выбор электрооборудования…………………………………………………………..6
133.1 Общие положения………………………………………………………………6
133.2 Характеристики………………………………………………………………….7
133.3 Условия монтажа…………………………………………………….7
133.4 Предотвращение опасных воздействий…………………………………………..7
134 Монтаж и проверка электрических установок…………………………………………….7

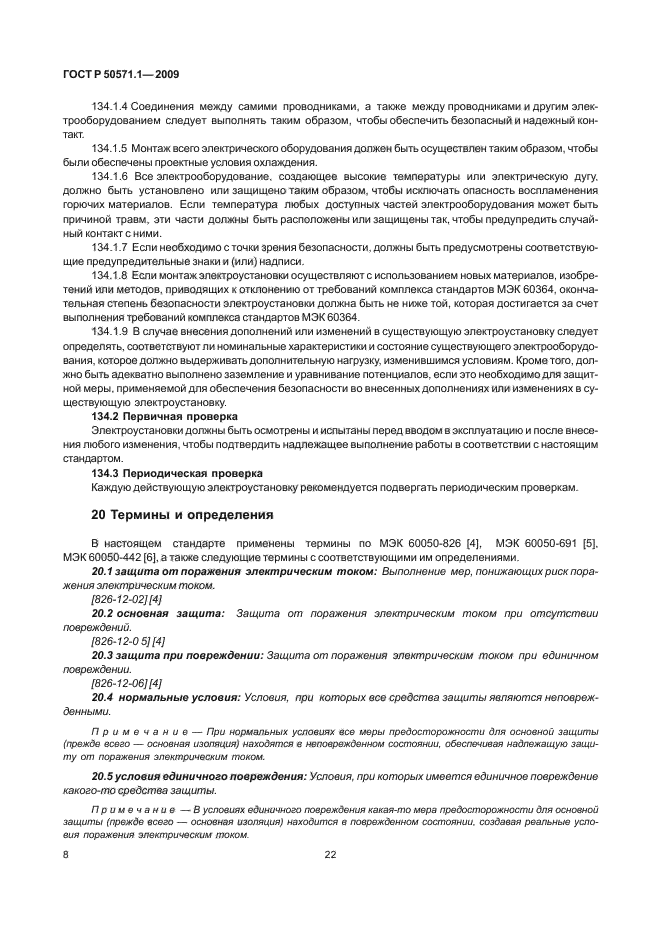

134.1 Монтаж…………………………………………………………………………7
134.2 Первичная проверка…………………………………………………………….8
134.3 Периодическая проверка…………………………………………………………8

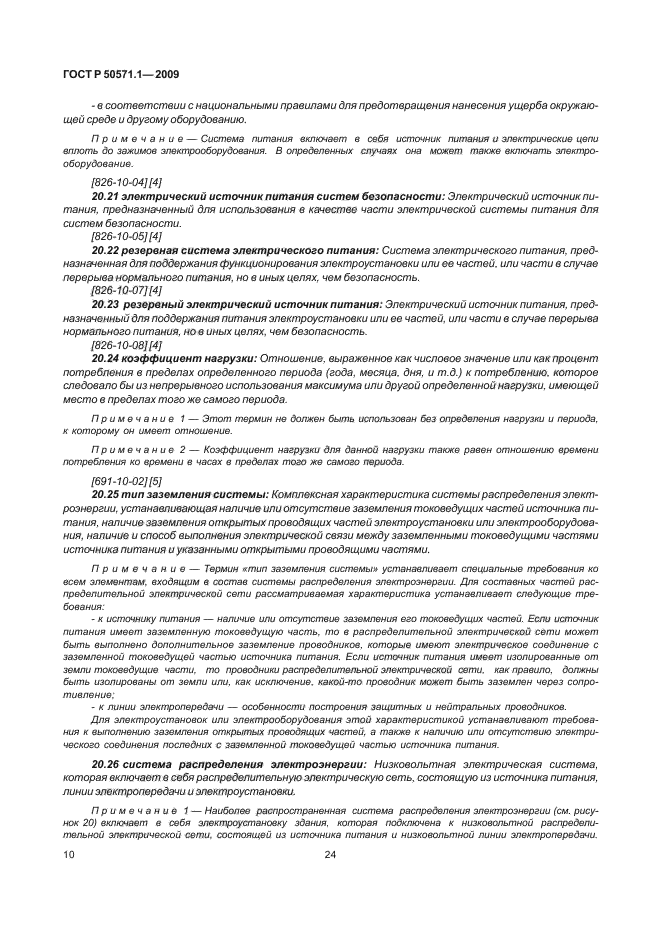

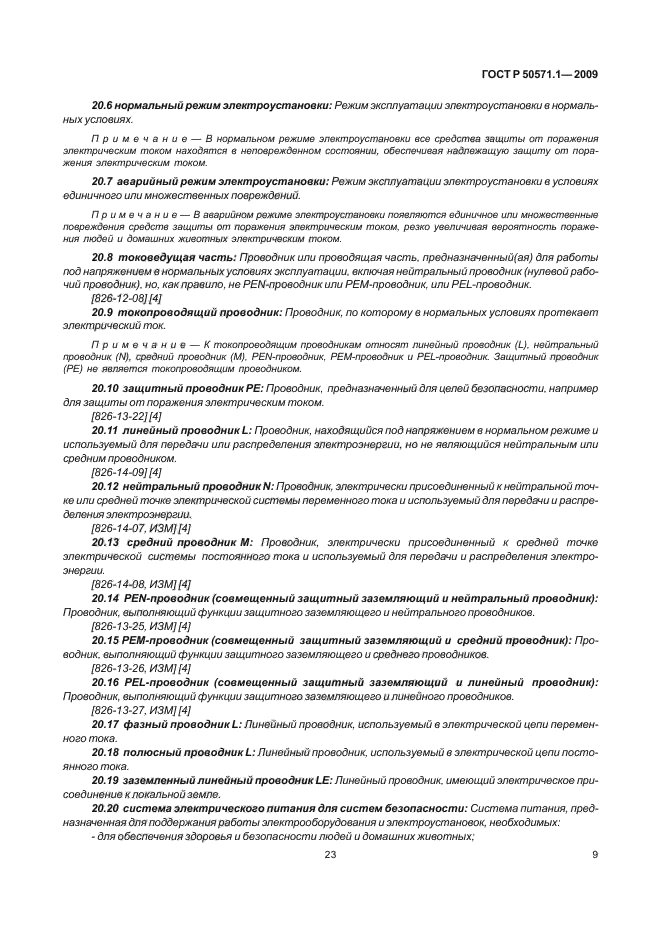

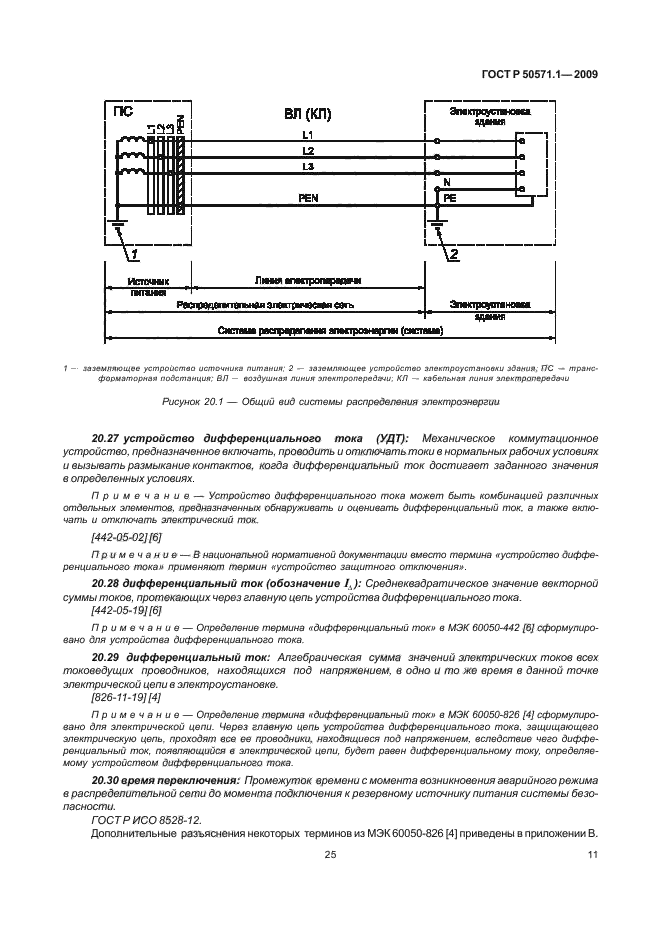

20 Термины и определения……………………………………………………………………8

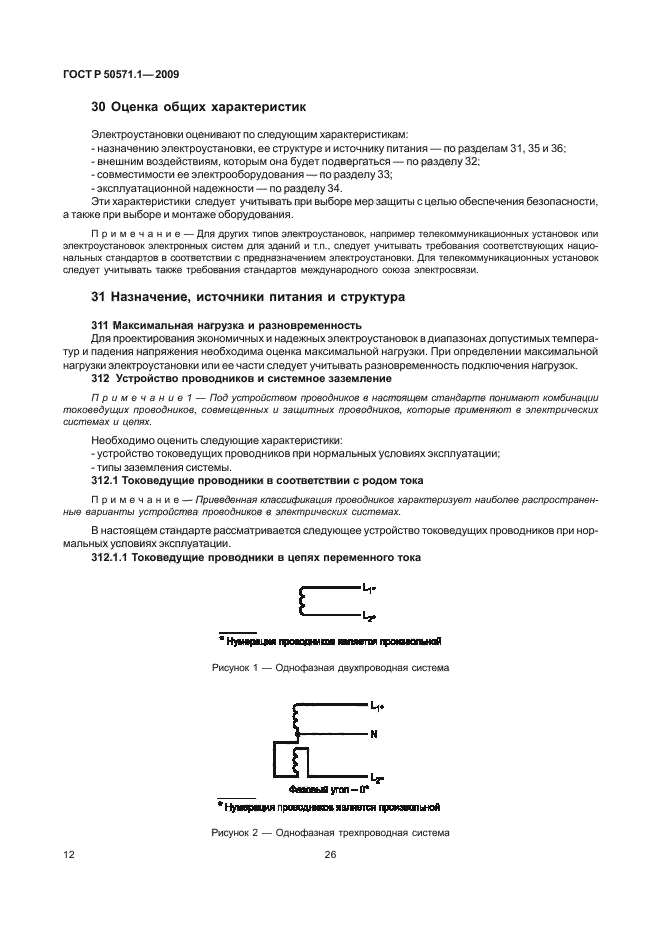

30 Оценка общих характеристик………………………………………………………………12
31 Назначение, источники питания и структура………………………………………………..12
311 Максимальная нагрузка и разновременность…………………………………………….12
312 Устройство проводников и системное заземление……………………………………….12

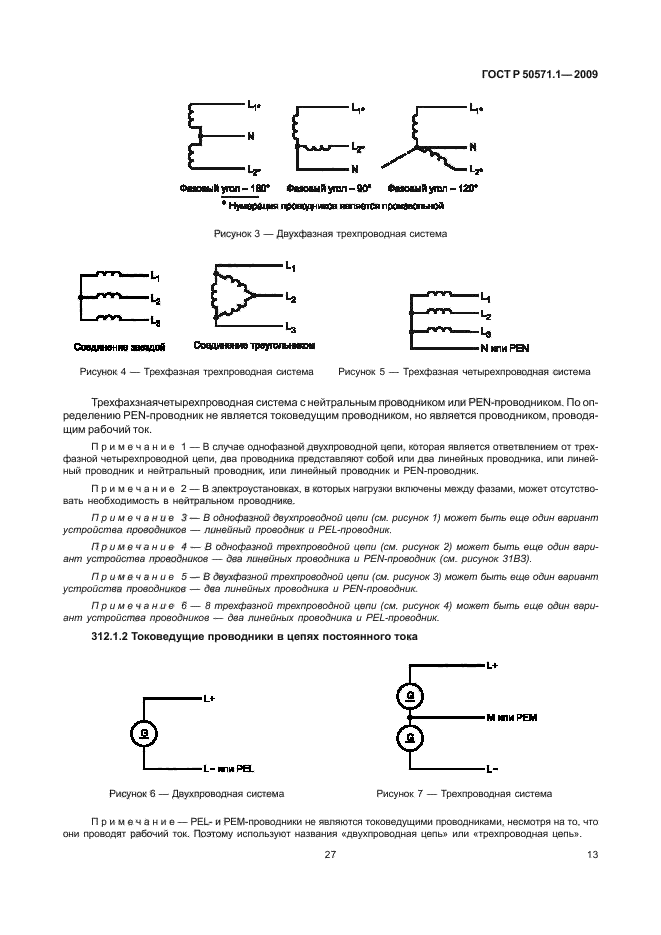

312.1 Токопроводящие проводники в соответствии с родом тока…………………………..12

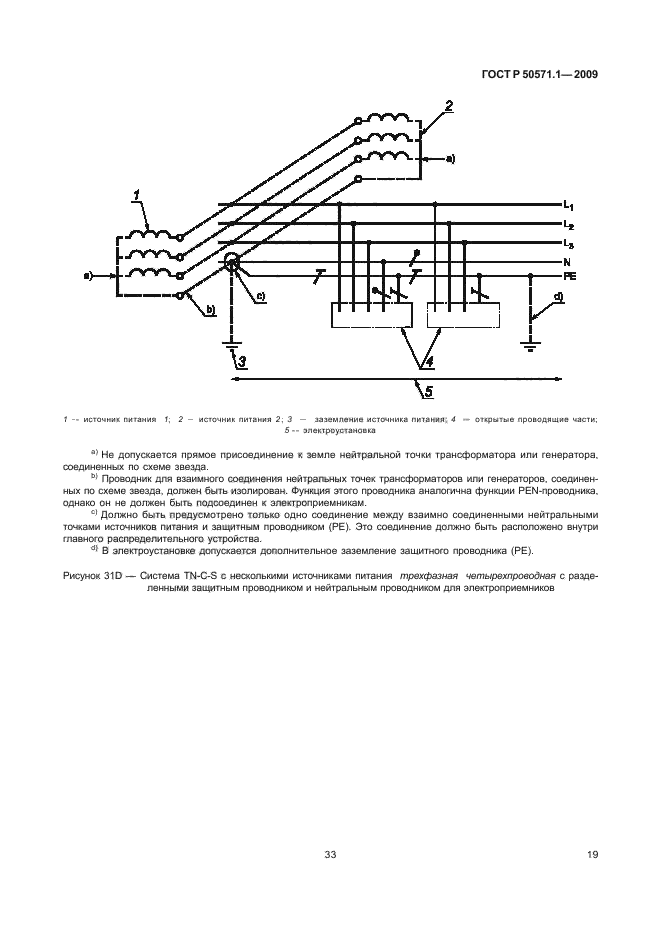

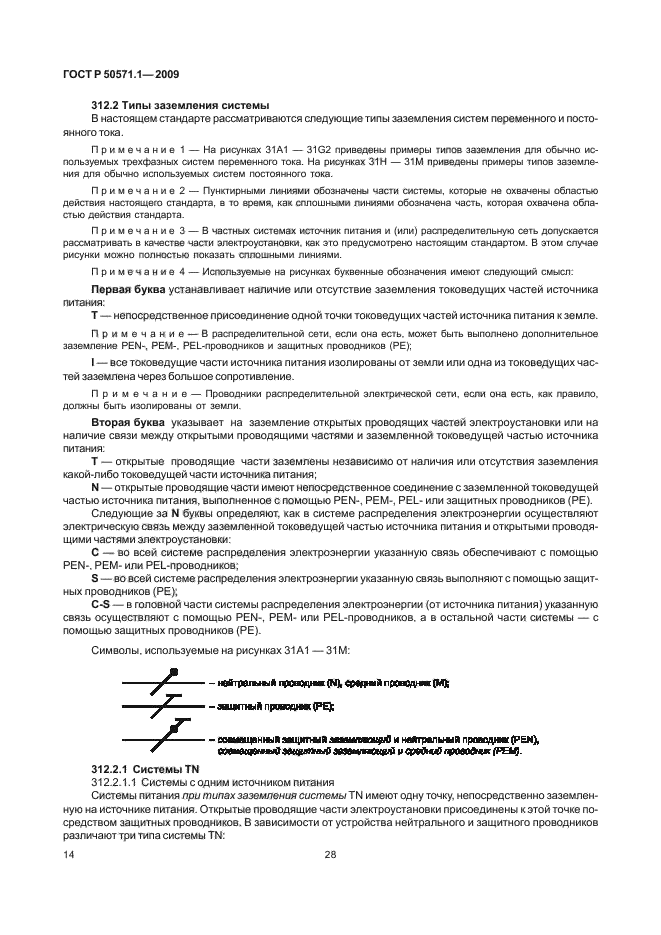

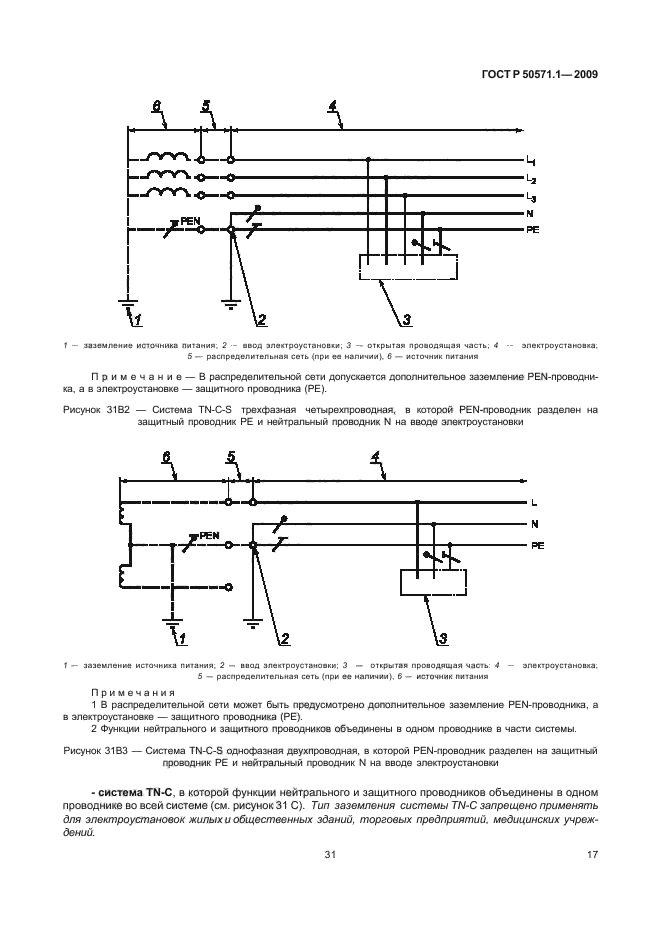

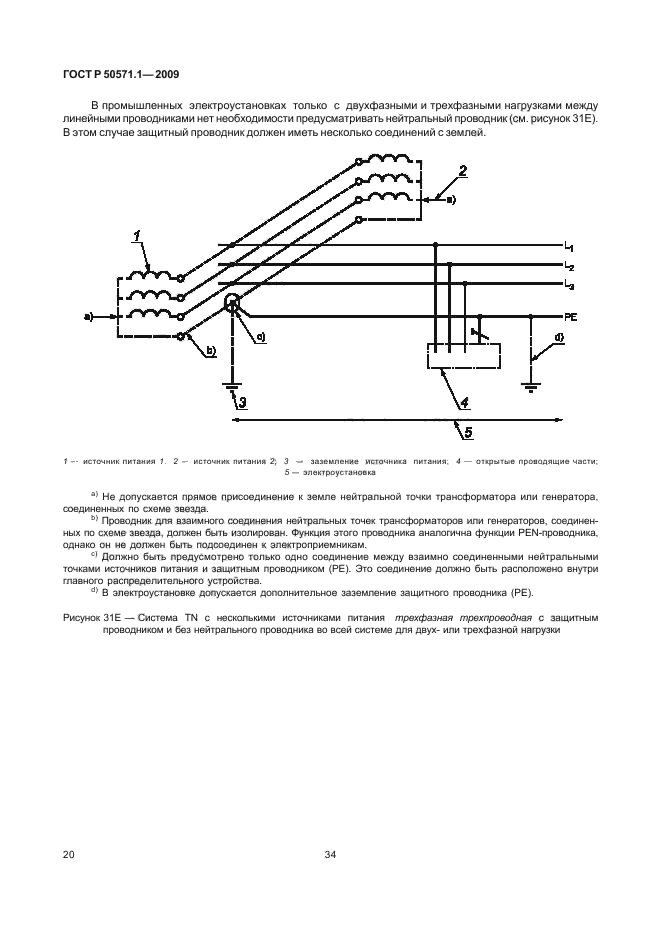

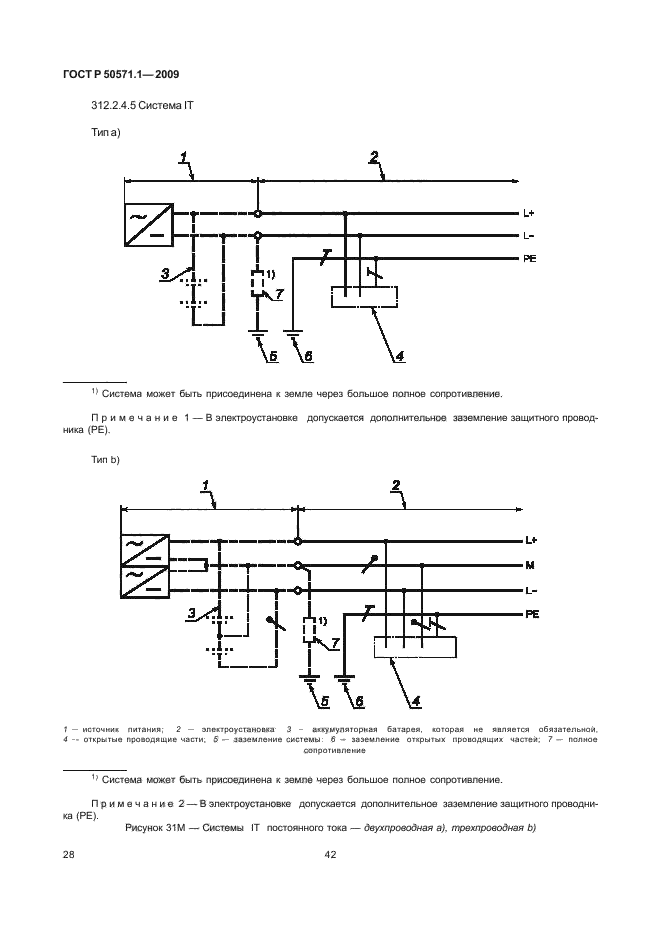

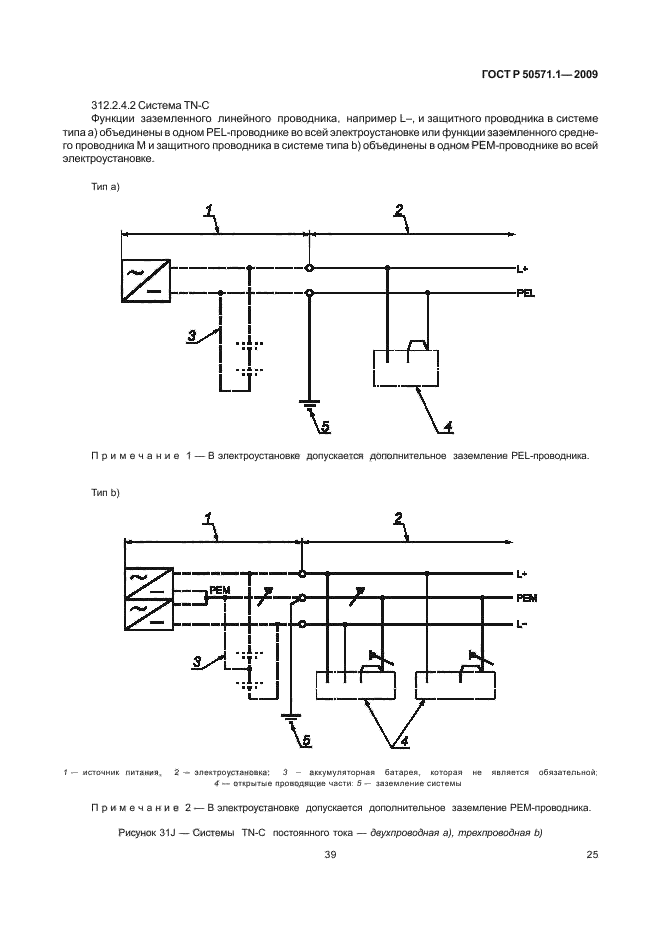

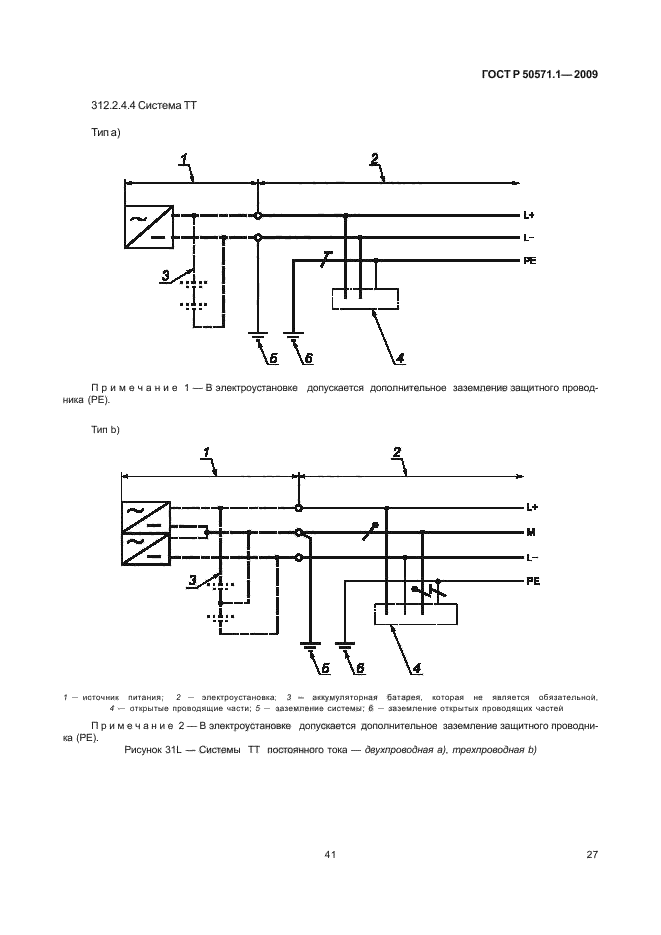

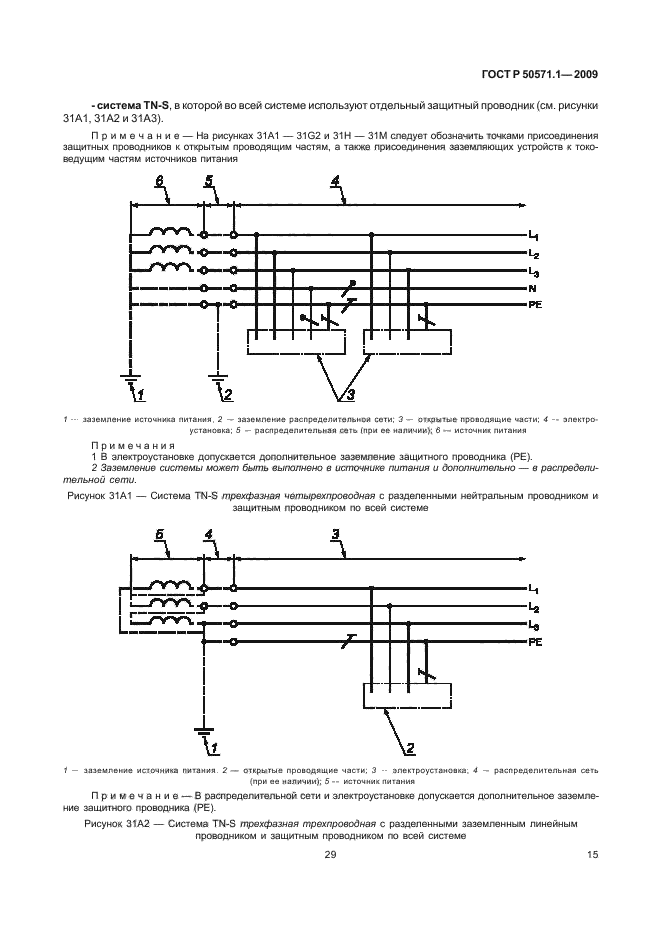

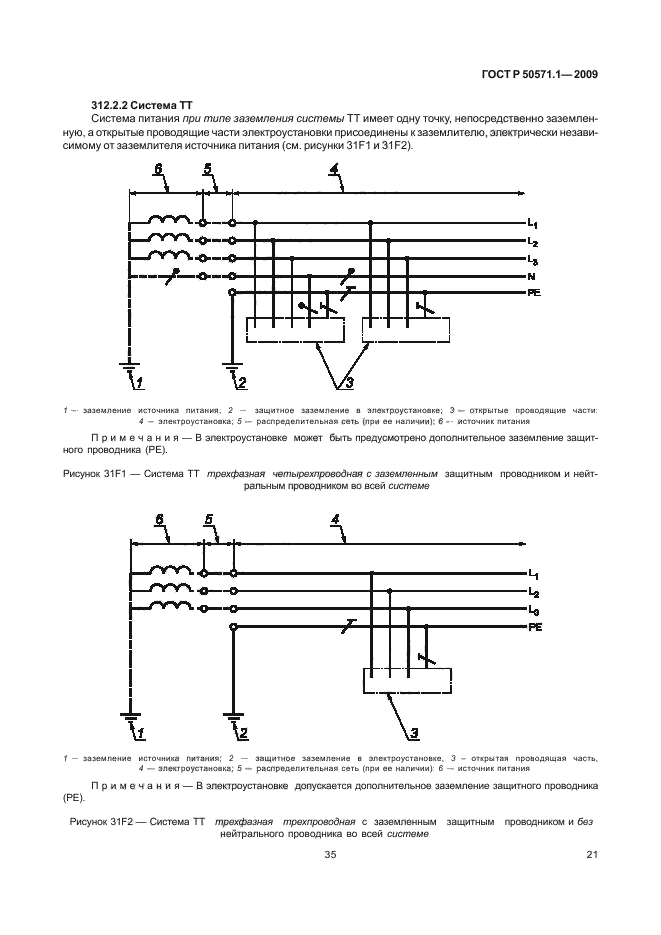

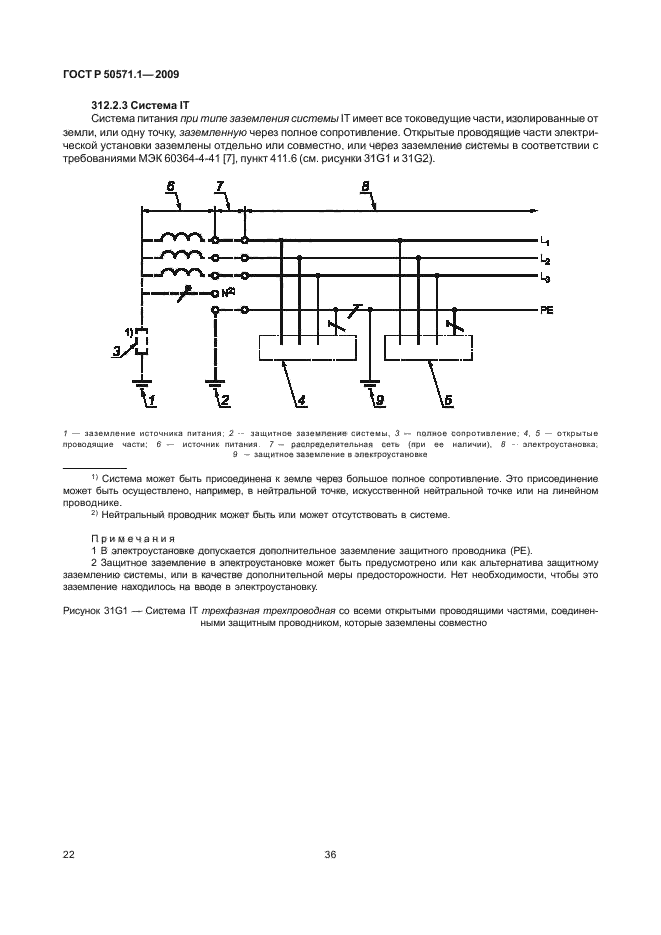

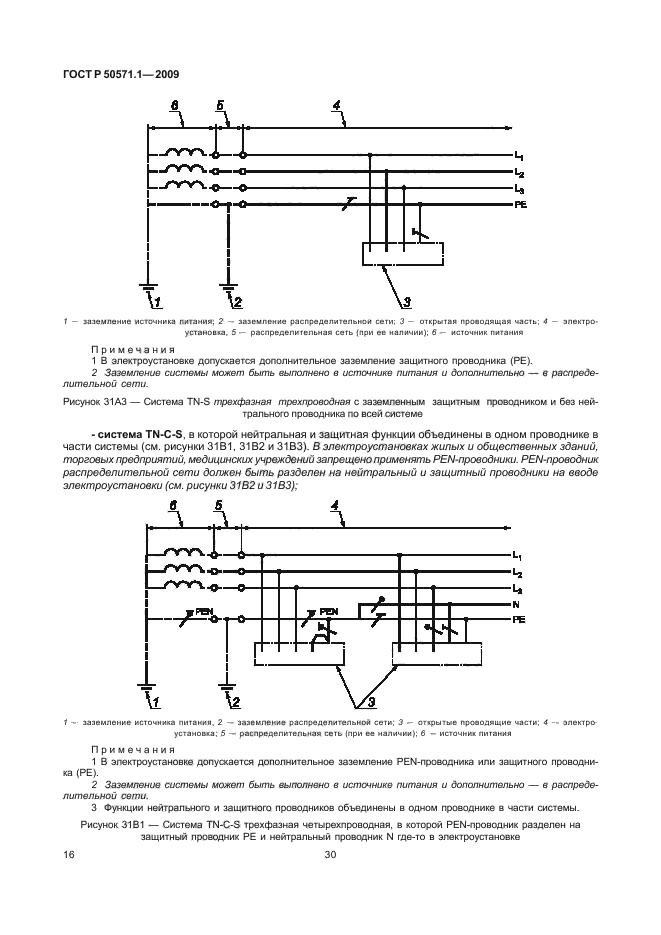

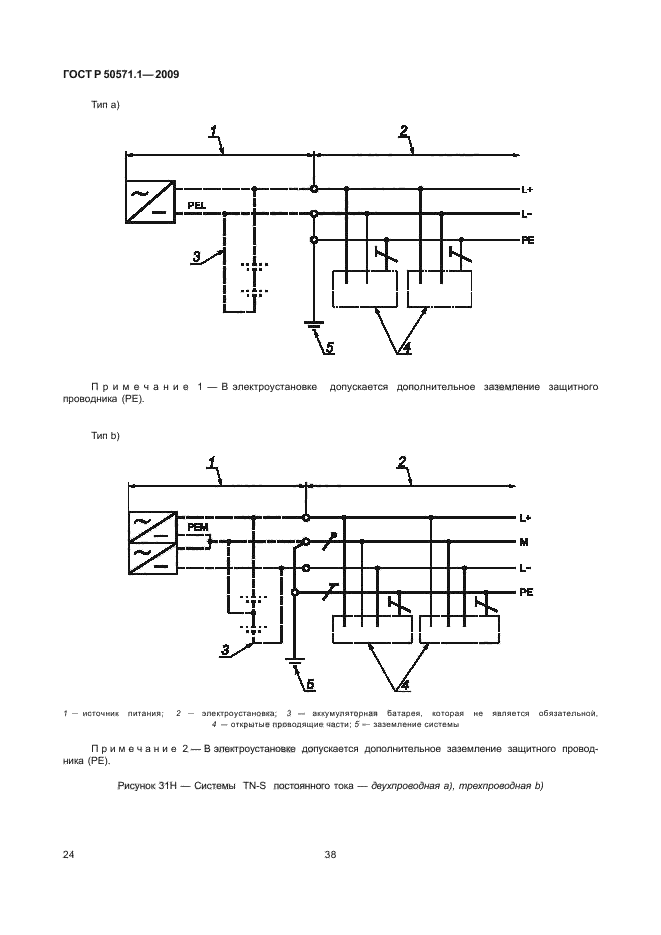

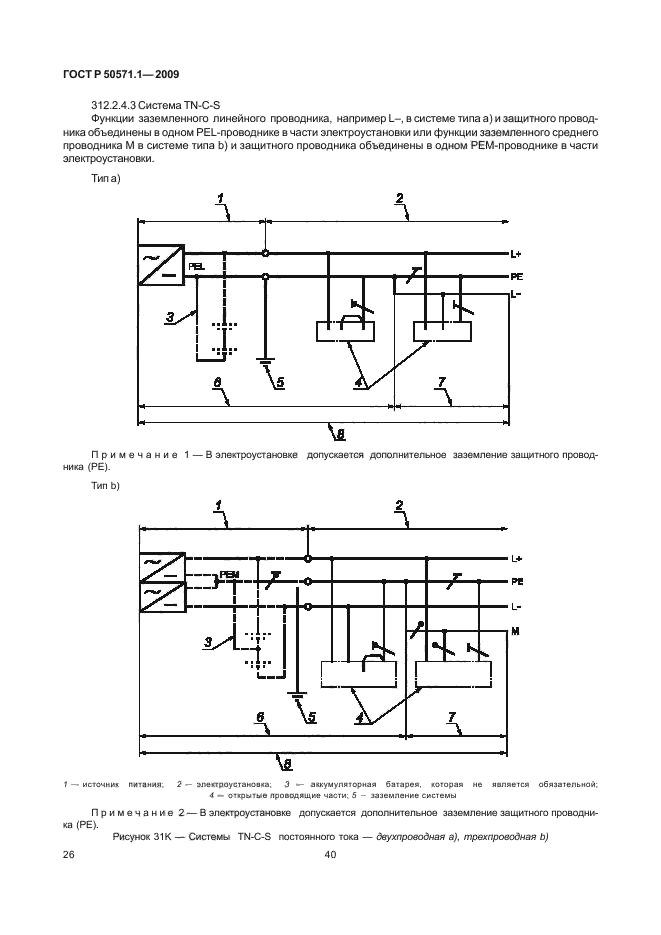

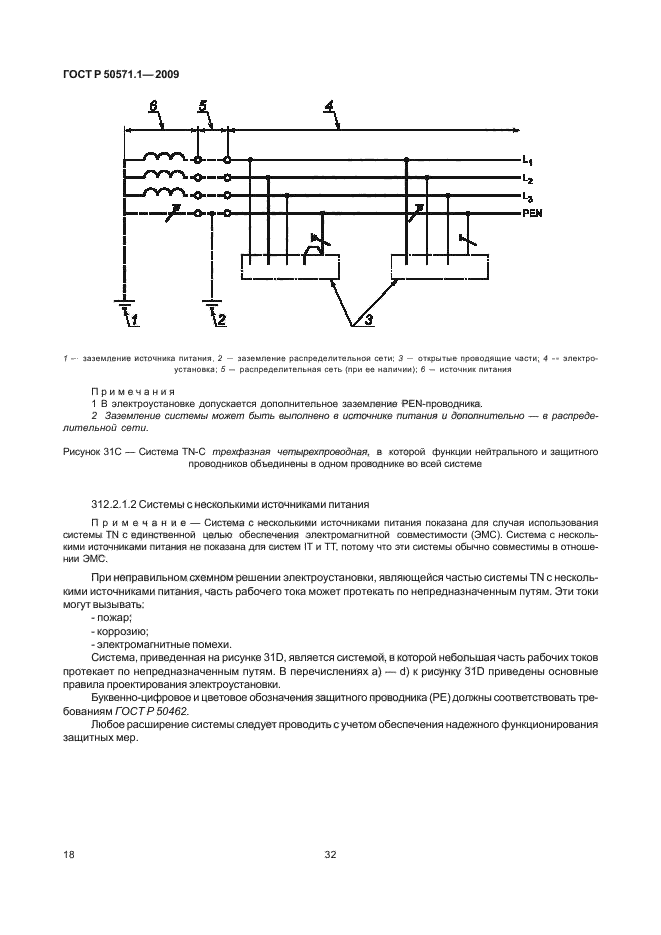

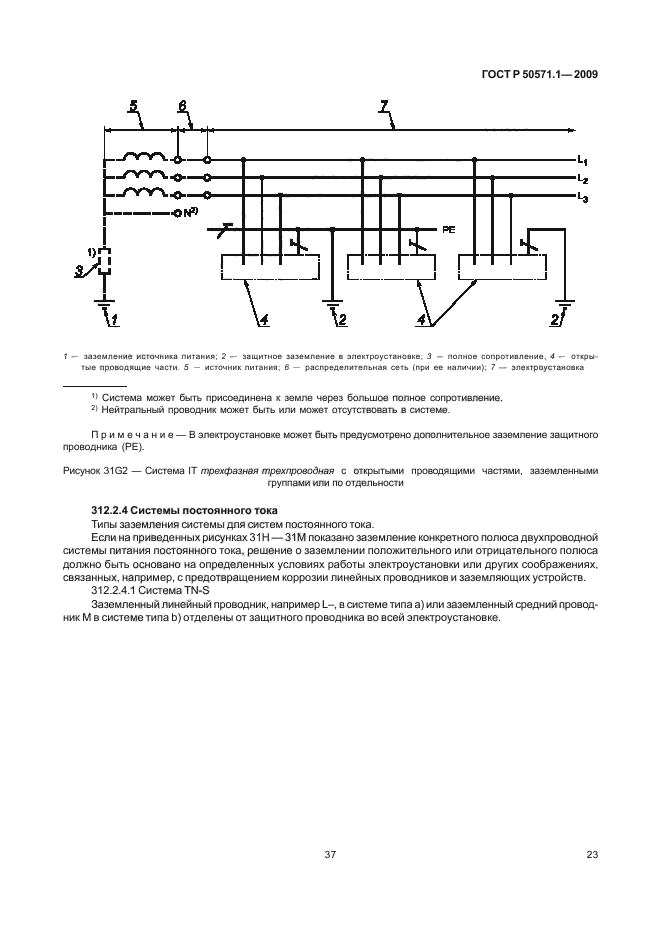

312.2 Типы заземления системы……………………………………………………….14

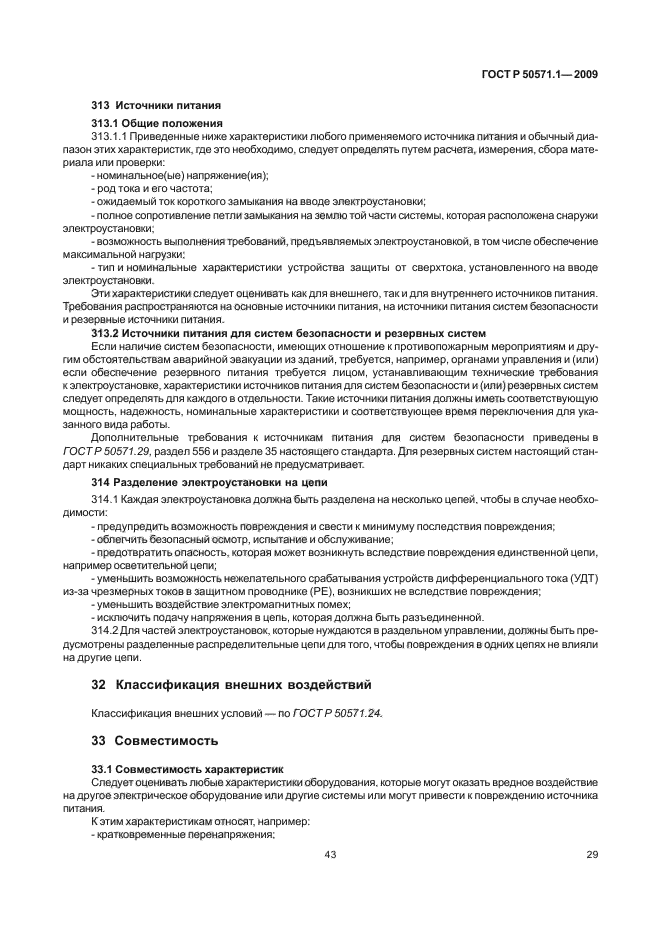

313 Источники питания……………………………………………………………………29
313.1 Общие положения………………………………………………………………29
313.2 Источники питания для систем безопасности и резервных систем………………….29
314 Разделение электроустановки на цепи………………………………………………….29
32 Классификация внешних воздействий……………………………………………………..29
33 Совместимость…………………………………………………………..29
33.1 Совместимость характеристик……………………………………………………29
33.2 Электромагнитная совместимость………………………………………………….30

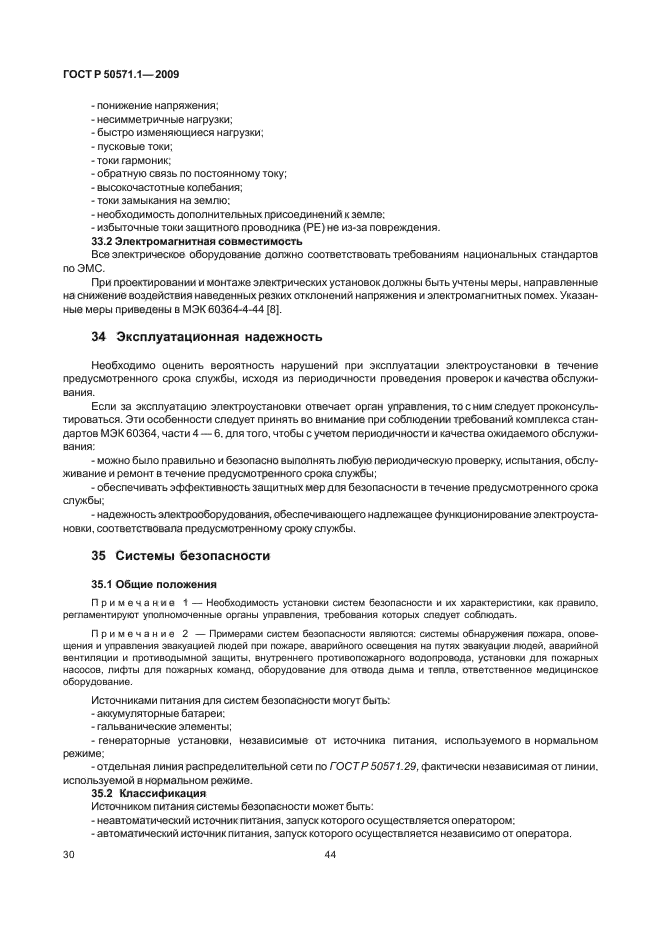

34 Эксплуатационная надежность…………………………………………………………….30
35 Системы безопасности……………………………………………………………………30
35.1 Общие положения………………………………………………………………..30
35.2 Классификация………………………………………………………………….30

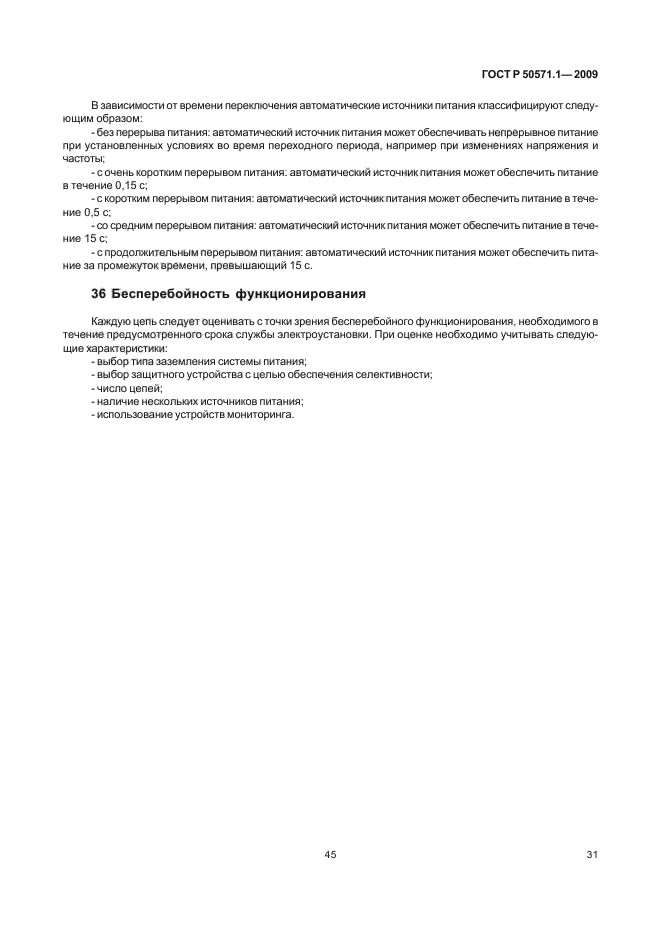

36 Бесперебойность функционирования……………………………………………………..31

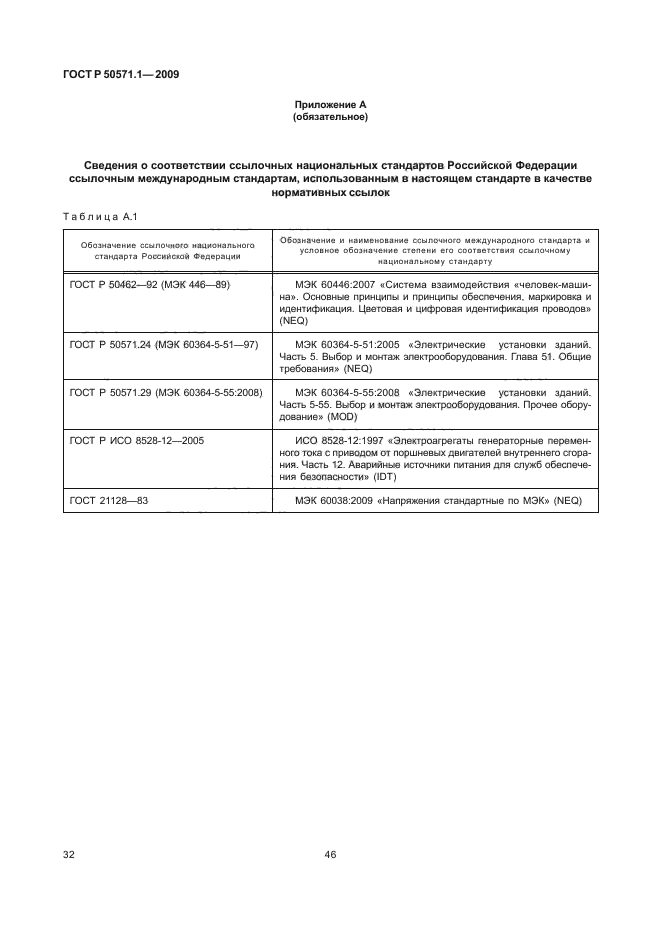

Приложение А (обязательное) Сведения о соответствии ссылочных национальных стандартов
Российской Федерации ссылочным международным стандартам, использованным
в настоящем стандарте в качестве нормативных ссылок…………………………32

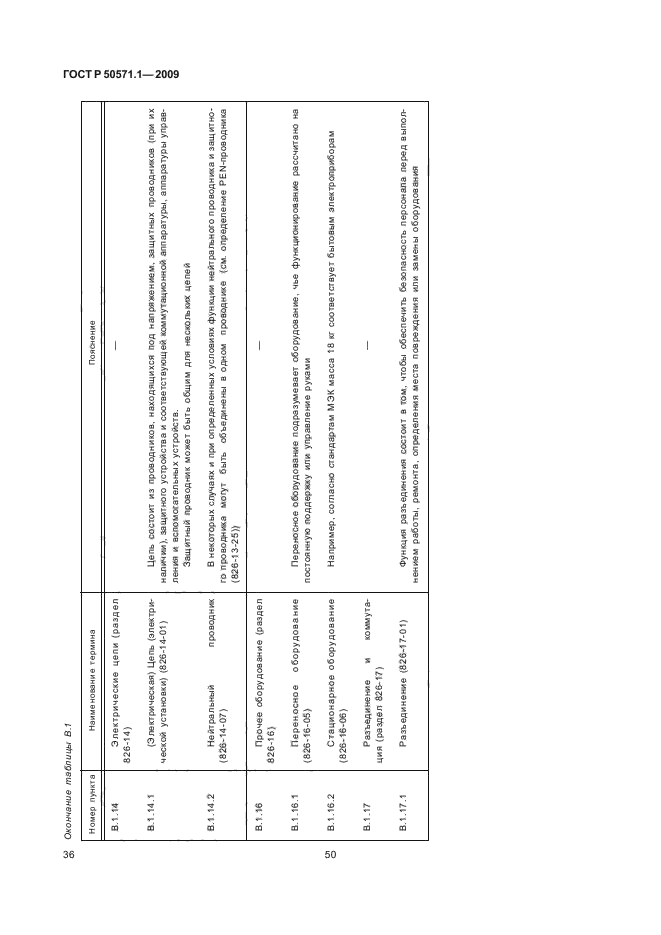

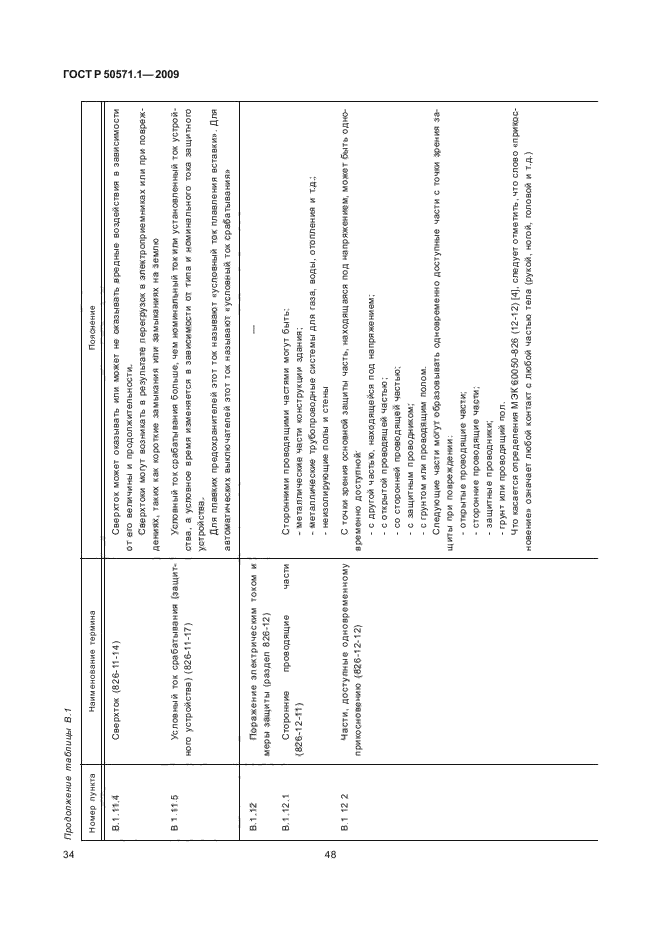

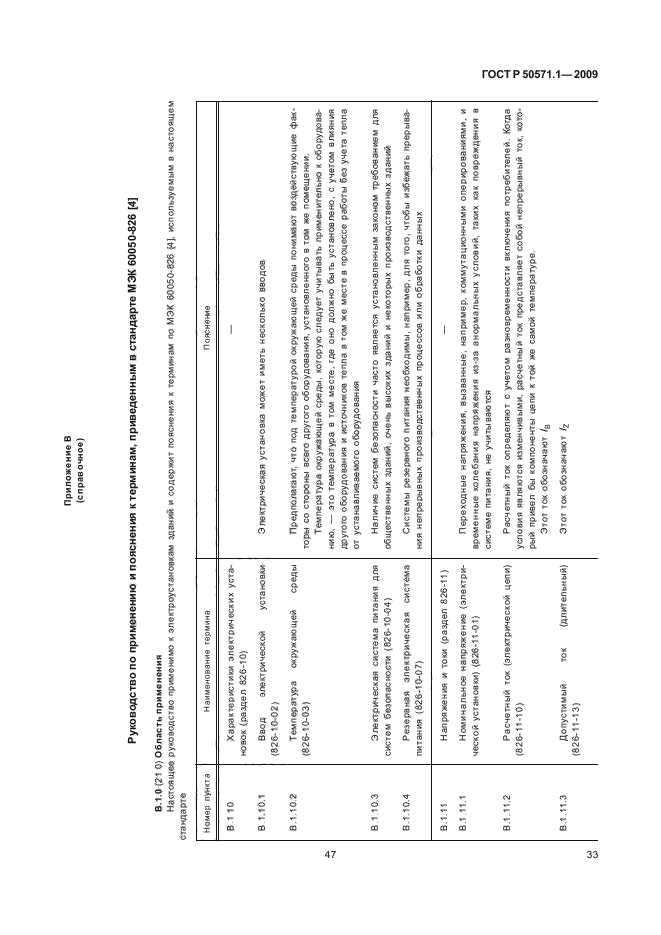

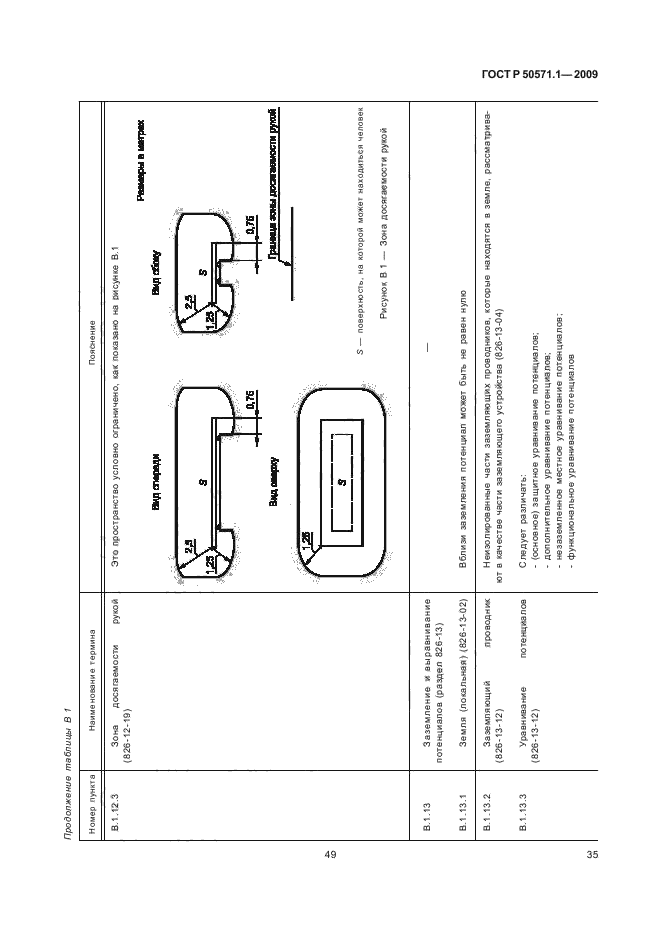

Приложение В (справочное) Руководство по применению и пояснения к терминам, приведенным
в стандарте МЭК 60050-826 [4]………………………………………………….33

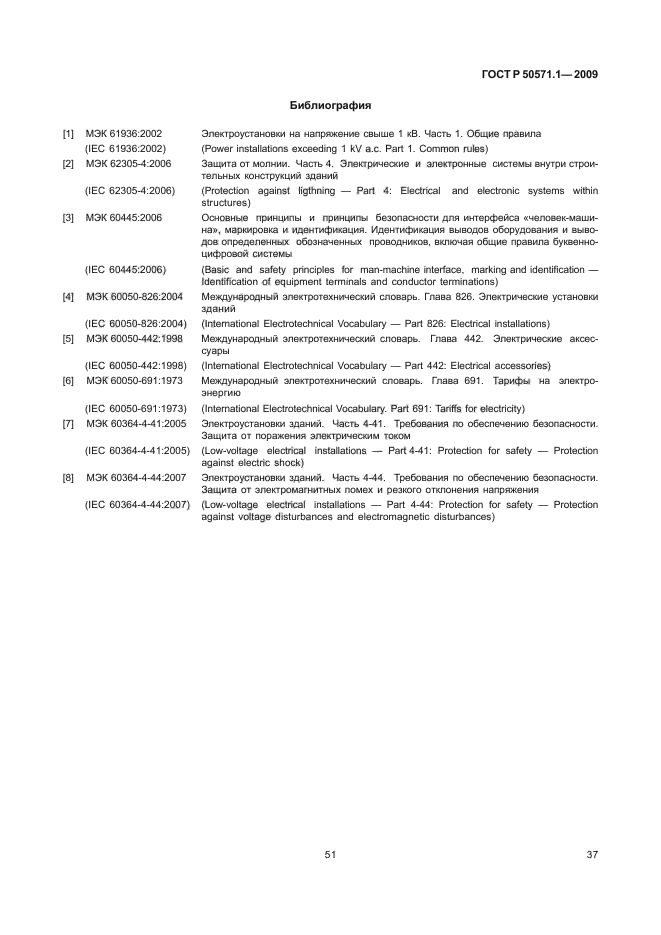

Библиография………………………………………………………………………………37
13 III
ГОСТ Р 50571.1-2009

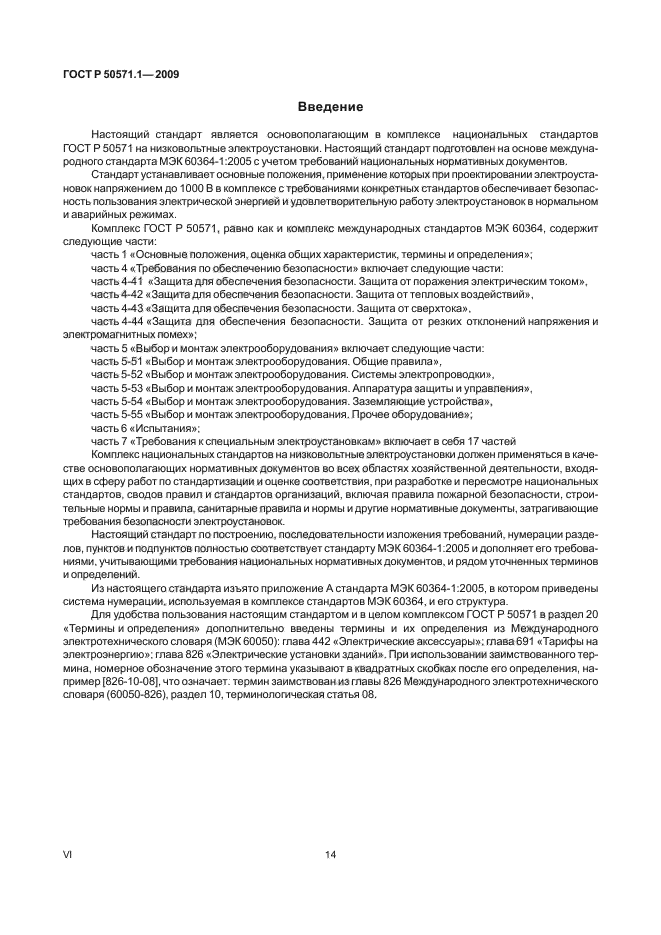

Введение
Настоящий стандарт является основополагающим в комплексе национальных стандартов ГОСТ Р 50571 на низковольтные электроустановки. Настоящий стандарт подготовлен на основе международного стандарта МЭК 60364-1:2005 с уметом требований национальных нормативных документов.
Стандарт устанавливает ооювные положения, применение которых при проектировании электроустановок напряжением до 1000 В в комплексе с требованиями конкретных стандартов обеспечивает безопасность пользования электрической энергией и удовлетворительную работу электроустановок в нормальном и аварийных режимах.
Комплекс ГОСТ Р 50571, равно как и комплекс международных стандартов МЭК 60364. содержит следующие части:
часть 1 «Основные положения, оценка общих характеристик, термины и определения»;
часть 4 «Требования по обеспечению безопасности» включает следующие части:
часть 4-41 «Защита для обеспечения безопасности. Защита от поражения электрическим током»,
часть 4-42 «Защита для обеспечения безопасности. Защита от тепловых воздействий»,
часть 4-43 «Защита для обеспечения безопасности. Защита от сверхтока».
часть 4-44 «Защита для обеспечения безопасности. Защита от резких отклонений напряжения и электромагнитных помех»;
часть 5 «Выбор и монтаж электрооборудования» включает следующие части:
часть 5-51 «Выбор и монтаж электрооборудования. Общие правила»,
часть 5-52 «Выбор и монтаж электрооборудования. Системы электропроводки»,
часть 5-53 «Выбор и монтаж эпектрооборудования. Аппаратура защиты и управпения»,
часть 5-54 «Выбор и монтаж эпектрооборудования. Заземляющие устройства»,
часть 5-55 «Выбор и монтаж электрооборудования. Прочее оборудование»;
часть 6 « Испытания»:
часть 7 «Требования к специальным электроустановкам» включает в себя 17 частей Комплекс национальных стандартов на низковольтные электроустановки должен применяться в качестве основополагающих нормативных документов во всех областях хозяйственной деятельности, входящих в сферу работ по стандартизации и оценке соответствия, при разработке и пересмотре национальных стандартов, сводов правип и стандартов организаций, включая правила пожарной безопасности, строительные нормы и правила, санитарные правила и нормы и другие нормативные документы, затрагивающие требования безопасности электроустановок.
Настоящий стандарт по построению, последовательности изложения требований, нумерации разделов. пунктов и подпунктов полностью соответствует стандарту МЭК 60364-1:2005 и дополняет его требованиями. учитывающими требования национальных нормативных документов, и рядом уточненных терминов и определений.
Из настоящего стандарта изъято приложение А стандарта МЭК 60364-1:2005. в котором приведены система нумерации, испопьзуемая в комплексе стандартов МЭК 60364. и его структура.
Для удобства пользования настоящим стандартом и в целом комплексом ГОСТ Р 50571 в раздел 20 «Термины и определения» дополнительно введены термины и их определения из Международного электротехнического словаря (МЭК 60050): глава 442 «Электрические аксессуары»: глава 691 «Тарифы на электроэнергию»: глава 826 «Электрические установки зданий». При использовании заимствованного термина. номерное обозначение этого термина указывают в квадратных скобках после его определения, например [826-10-08], что означает, термин заимствован из главы 826 Международного электротехнического словаря (60050-826). раздел 10. терминологическая статья 08.
VI
14

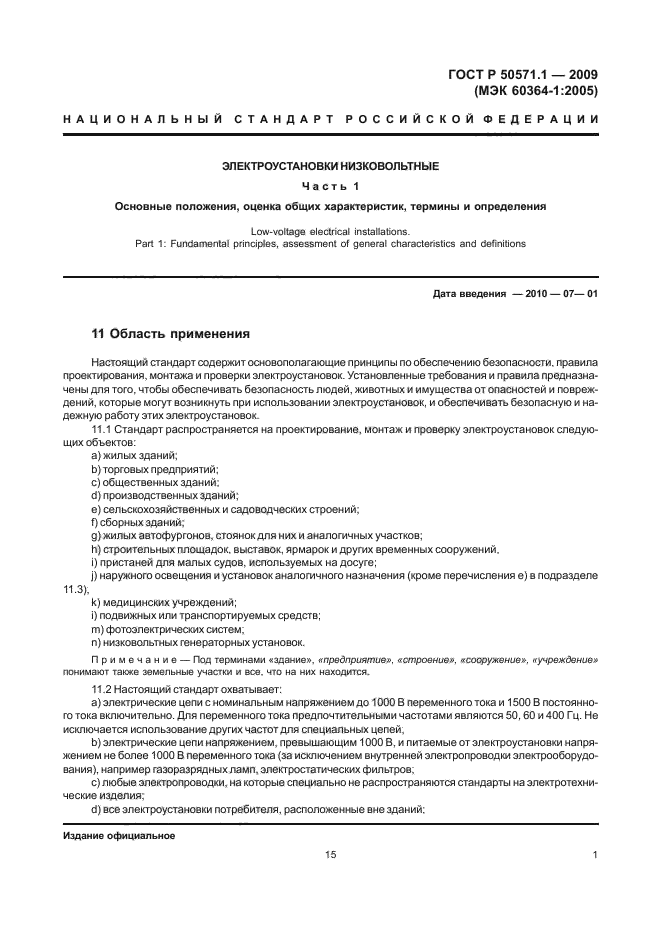

ГОСТ Р 50571.1 —2009 (МЭК 60364-1:2005)
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРОУСТАНОВКИ НИЗКОВОЛЬТНЫЕ Часть 1
Основные положения, оценка общих характеристик, термины и определения
Low-voltage electrical installations.
Part 1: Fundamental principles, assessment of general characteristics and definitions
Дата введения — 2010 — 07— 01
11 Область применения
Настоящий стандарт содержит основополагающие принципы по обеспечению безопасности, правила проектирования, монтажа и проверки электроустановок. Установленные требования и правила предназначены для того, чтобы обеспечивать безопасность людей, животных и имущества от опасностей и повреждений, которые могут возникнуть при использовании электроустановок, и обеспечивать безопасную и надежную работу этих электроустановок.
11.1 Стандарт распространяется на проектирование, монтаж и проверку электроустановок следующих объектов:
a) жилых зданий;
b) торговых предприятий;
c) общественных зданий:
d) производственных зданий;
e) сельскохозяйственных и садоводческих строений;
0 сборных зданий:
д) жилых автофургонов, стоянок для них и аналогичных участков;
h) строительных площадок, выставок, ярмарок и других временных сооружений.
i) пристаней для малых судов, используемых на досуге;
j) наружного освещения и установок аналогичного назначения (кроме перечисления е) в подразделе
11.3),
к) медицинских учреждений;
i) подвижных или транспортируемых средств;
т) фотоэлектрических систем;
п) низковольтных генераторных установок.
Примечание — Под терминами «здание», «предприятие», «строение», «сооружение». «учреждение» понимают также земельные участки и все. что на них находится.
11.2 Настоящий стандарт охватывает;
a) электрические цепи с номинальным напряжением до 1000 В переменного тока и 1500 В постоянного тока включительно. Для переменного тока предпочтительными частотами являются 50.60 и 400 Гц. Не исключается использование других частот для специальных цепей.
b) электрические цепи напряжением, превышающим 1000 В. и питаемые от электроустановки напряжением не более 1000 В переменного тока (за исключением внутренней электропроводки электрооборудования), например газоразрядных ламп, электростатических фильтров;
c) любые электропроводки, на которые специально не распространяются стандарты на электротехнические изделия:
d) все электроустановки потребителя, расположенные вне зданий:
Издание официальное
15
1
ГОСТ Р 50571.1-2009

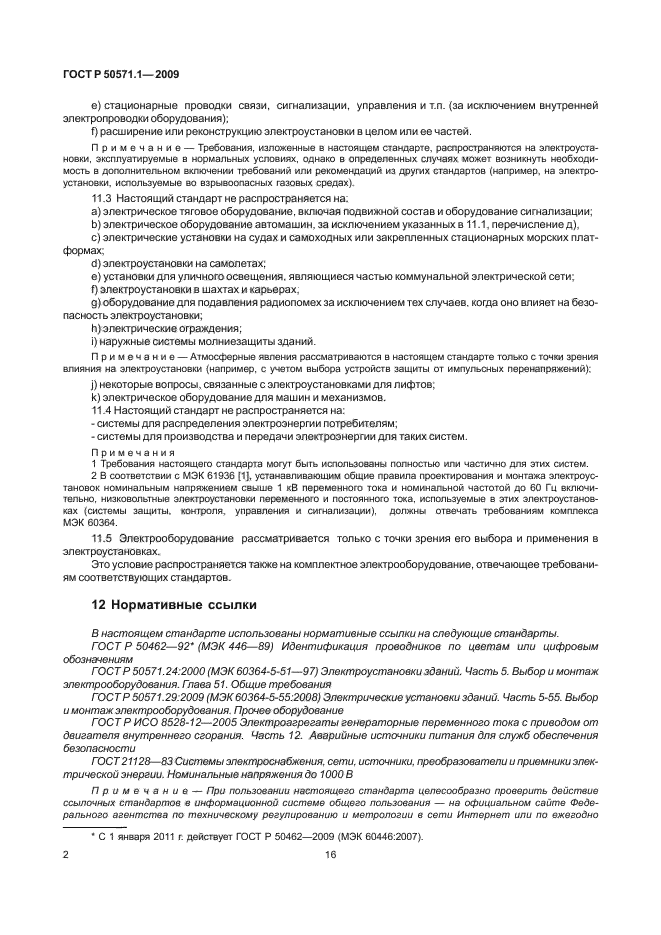

e) стационарные проводки связи, сигнализации, управления и т.п. (за исключением внутренней электропроводки оборудования);
f) расширение или реконструкцию электроустановки в целом или ее частей.
Примечание — Требования, изложенные в настоящем стандарте, распространяются на электроустановки, эксплуатируемые в нормальных условиях, однако в определенных случаях может возникнуть необходимость в дополнительном включении требований или рекомендаций из других стандартов (например, на электроустановки. используемые во взрывоопасных газовых средах).
11.3 Настоящий стандарт не распространяется на:
a) электрическое тяговое оборудование, включая подвижной состав и оборудование сигнализации;
b) электрическое оборудование автомашин, за исключением указанных в 11.1, перечисление д),
c) электрические установки на судах и самоходных или закрепленных стационарных морских платформах;
d) электроустановки на самолетах;
e) установки для уличного освещения, являющиеся частью коммунальной электрической сети;
0 электроустановки в шахтах и карьерах.
д) оборудование для подавления радиопомех за исключением тех случаев, когда оно влияет на безопасность электроустановки;
h)электрические ограждения;
i) наружные системы молниезащиты зданий.
Примечание — Атмосферные явления рассматриваются в настоящем стандарте только с точки зрения влияния на электроустановки {например, с учетом выбора устройств защиты от импульсных перенапряжений); j) некоторые вопросы, связанные с электроустановками для лифтов; к) электрическое оборудование для машин и механизмов.
11.4 Настоящий стандарт не распространяется на:
• системы для распределения электроэнергии потребителям;
— системы для производства и передачи электроэнергии для таких систем.
Примечания
1 Требования настоящего стандарта могут быть использованы полностью или частично для этих систем.
2 В соответствии с МЭК 61936 [1J, устанавливающим общие правила проектирования и монтажа электроустановок номинальным напряжением свыше 1 кВ переменного тока и номинальной частотой до 60 Гц включительно. низковольтные электроустановки переменного и постоянного тсжа. используемые в этих электроустановках (системы защиты, контроля, управления и сигнализации), должны отвечать требованиям комплекса МЭК 60364.
11.5 Электрооборудование рассматривается только с точки зрения его выбора и применения в электроустановках.
Это условие распространяется также на комплектное электрооборудование, отвечающее требованиям соответствующих стандартов.
12 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты.
ГОСТ Р 50462-921 (МЭК 446—89) Идентификация проводников по цветам или цифровым обозначениям
ГОСТР 50571.24:2000 (МЭК 60364-5-51—97) Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Гпава 51. Общие требования
ГОСТР 50571.29:2009 (МЭК 60364-5-55:2008) Электрические установки здании. Часть 5-55. Выбор и монтаж электрооборудования. Прочее оборудование
ГОСТ Р ИСО 8528-12-2005 Электроагрегаты генераторные переменного тока с приводом от двигателя внутреннего сгорания. Часть 12. Аварийные источники питания для служб обеспечения безопасности
ГОСТ21128—83 Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения до 1000 В
Примечание — При пользовании настоящего стандарта целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно
1
С 1 января 2011 г. действует ГОСТ Р 50462-2009 (МЭК 60446:2007).
2 16
ГОСТ Р 50571.1-2009
издаваемому информационному указателю «Национальные стандарты». который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям. опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться за/меняющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

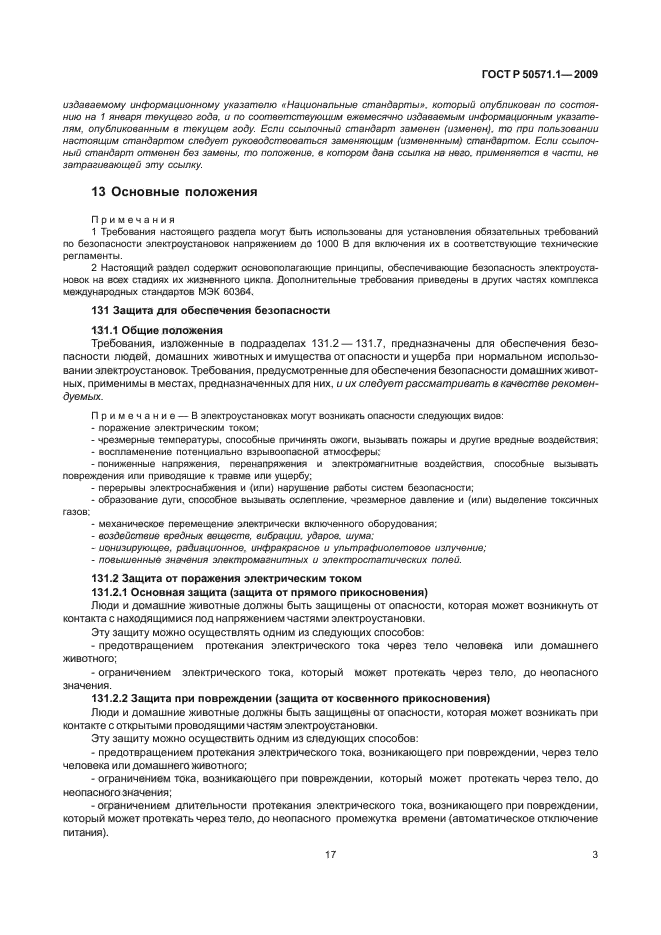

13 Основные положения
Примечания
1 Требования настоящего раздела могут быть использованы для установления обязательных требований по безопасности электроустановок напряжением до 1000 В для включения их в соответствующие технические регламенты.
2 Настоящий раздел содержит основополагающие принципы, обеспечивающие безопасность электроустановок на всех стадиях их жизненного цикла. Дополнительные требования приведены в других частях комплекса международных стандартов МЭК 60364.
131 Защита для обеспечения безопасности
131.1 Общие положения
Требования, изложенные в подразделах 131.2 — 131.7, предназначены для обеспечения безопасности людей, домашних животных и имущества от опасности и ущерба при нормальном использовании электроустановок. Требования, предусмотренные для обеспечения безопасности домашних животных. применимы в местах, предназначенных для них. и их следует рассматривать в качество рекомендуемых.
Примечание — В электроустановках могут возникать опасности следующих видов:
— поражение электрическим током;
— чрезмерные температуры, способные причинять ожоги, вызывать пожары и другие вредные воздействия;
— воспламенение потенциально взрывоопасной атмосферы;
— пониженные напряжения, перенапряжения и электромагнитные воздействия, способные вызывать повреждения или приводящие к травме или ущербу;
— перерывы электроснабжения и (или) нарушение работы систем безопасности;
— образование дуги, способное вызывать ослепление, чрезмерное давление и (или) выделение токсичных
газов;
— механическое перемещение электрически включенного оборудования;
— воздействие вредных веществ, вибрации, ударов, шума:
— ионизирующее, радиационное, инфракрасное и ультрафиолетовое излучение:
— повышенные значения электромагнитных и электростатических полей.
131.2 Защита от поражения электрическим током
131.2.1 Основная защита (защита от прямого прикосновения)
Люди и домашние животные должны быть защищены от опасности, которая может возникнуть от контакта с находящимися под напряжением частями электроустановки.
Эту защиту можно осуществлять одним из следующих способов:
— предотвращением протекания электрического тока через тело человека или домашнего животного;
— ограничением электрического тока, который может протекать через тело, до неопасного значения.
131.2.2 Защита при повреждении (защита от косвенного прикосновения)
Люди и домашние животные должны быть защищены от опасности, которая может возникать при контакте с открытыми проводящими частям электроустановки.
Эту защиту можно осуществить одним из следующих способов:
— предотвращением протекания электрического тока, возникающего при повреждении, через тело человека или домашнего животного;
— ограничением тока, возникающего при повреждении, который может протекать через тело, до неопасного значения;
— ограничением длительности протекания электрического тока, возникающего при повреждении, который может протекать через тело, до неопасного промежутка времени (автоматическое отключение питания).
3
17
ГОСТ Р 50571.1-2009

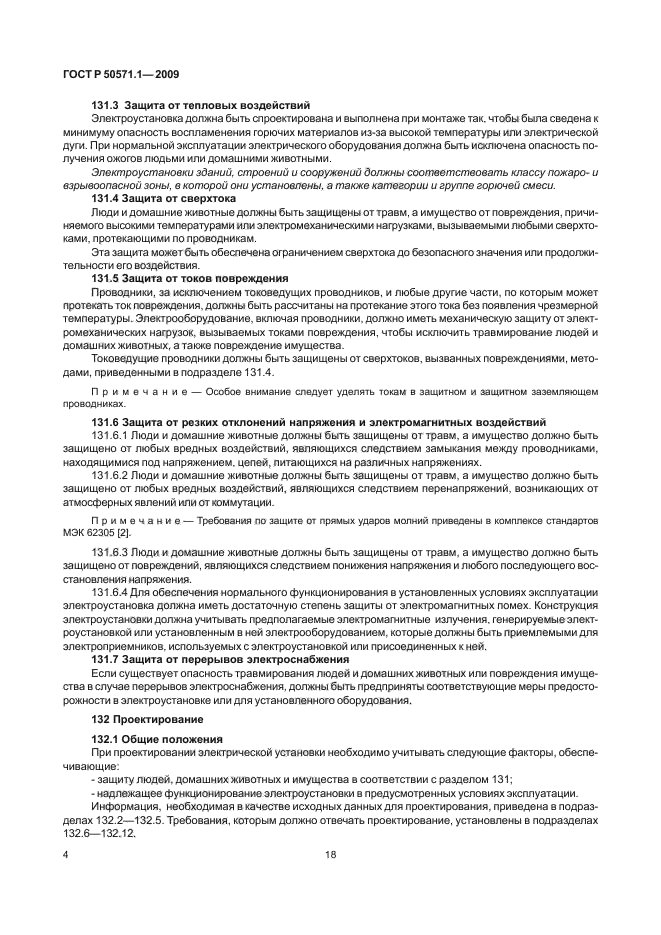

131.3 Защита от тепловых воздействий
Электроустановка должна быть спроектирована и выполнена при монтаже так. чтобы была сведена к минимуму опасность воспламенения горючих материалов из-за высокой температуры или электрической дуги. При нормальной эксплуатации электрического оборудования должна быть исключена опасность получения ожогов людьми или домашними животными.
Электроустановки зданий, строений и сооружений должны соответствовать классу пожаро- и взрывоопасной зоны, в которой они установлены, а также категории и группе горючей смеси.
131.4 Защита от сверхтока
Люди и домашние животные должны быть защищены от травм, а имущество от повреждения, причиняемого высокими температурами или электромеханическими нагрузками, вызываемыми любыми саерхто-ками. протекающими по проводникам.
Эта защита может быть обеспечена ограничением сверхтока до безопасного значения или продолжительности его воздействия.
131.5 Защита от токов повреждения
Проводники, за исключением токоведущих проводников, и любые другие части, по которым может протекать ток повреждения, должны быть рассчитаны на протекание этого тока без появления чрезмерной температуры. Электрооборудование, включая проводники, должно иметь механическую защиту от электромеханических нагрузок, вызываемых токами повреждения, чтобы исключить травмирование людей и домашних животных, а также повреждение имущества.
Токоведущие проводники должны быть защищены от сверхтоков, вызванных повреждениями, методами. приведенными в подразделе 131.4.
Примечание — Особое внимание следует уделять токам в защитном и защитном заземляющем проводниках.
131.6 Защита от резких отклонений напряжения и электромагнитных воздействий
131.6.1 Люди и домашние животные должны быть защищены от травм, а имущество должно быть защищено от любых вредных воздействий, являющихся следствием замыкания между проводниками, находящимися под напряжением, цепей, питающихся на различных напряжениях.
131.6.2 Люди и домашние животные должны быть защищены от травм, а имущество должно быть защищено от любых вредных воздействий, являющихся следствием перенапряжений, возникающих от атмосферных явлений или от коммутации.
Примечание — Требования по защите от прямых ударов молний приведены в комплексе стандарте® МЭК 62305 [2].
131.6.3 Люди и домашние животные должны быть защищены от травм, а имущество должно быть защищено от повреждений, являющихся следствием понижения напряжения и любого последующего восстановления напряжения.
131.6.4 Для обеспечения нормального функционирования в установленных условиях эксплуатации электроустановка должна иметь достаточную степень защиты от электромагнитных помех. Конструкция электроустановки должна учитывать предполагаемые электромагнитные излучения, генерируемые электроустановкой или установленным в ней электрооборудованием, которые должны быть приемлемыми для электроприемников, используемых с электроустановкой или присоединенных к ней.
131.7 Защита от перерывов электроснабжения
Если существует опасность травмирования пюдей и домашних животных или повреждения имущества в случае перерывов электроснабжения, должны быть предприняты соответствующие меры предосторожности в электроустановке или для установленного оборудования.
132 Проектирование
132.1 Общие положения
При проектировании электрической установки необходимо учитывать следующие факторы, обеспечивающие:
— защиту людей, домашних животных и имущества в соответствии с разделом 131;
— надлежащее функционирование электроустановки в предусмотренных условиях эксплуатации.
Информация, необходимая в качестве исходных данных для проектирования, приведена в подраз-
депах 132.2—132.5. Требования, которым должно отвечать проектирование, установлены в подразделах 132.6—132.12.
18
4
ГОСТ Р 50571.1-2009
132.2 Характеристики доступного источника(ов) питания
При проектировании электроустановок в соответствии с комплексом стандартов МЭК 60364 необходимо знать характеристики источника питания. Для того чтобы спроектировать безопасную электроустановку. соответствующую требованиям комплекса стандартов МЭК 60364. необходимо получать соответствующую информацию об источнике питания от хозяйствующего субъекта распределительной электрической сети.
Характеристики источника питания должны быть включены в проектную и эксплуатационную документацию. Если оператор электрической сети изменяет характеристики источника питания, это может повлиять на безопасность электроустановки.
132.2.1 Род тока: переменный ток и (или) постоянный ток.
132.2.2 Виды проводников:
— для переменного тока:
линейный(ые) проводник(и), нейтральный проводник, защитный проводник:
— для постоянного тока:
линейный(ые) проводник(и). средний проводник, защитный проводник.
Примечание — Функции некоторых проводников допускается объединять в одном проводнике. напршлвр в PEN-. РЕМ- или PEL-проводнике.
132.2.3 Допустимые значения:
— напряжение и допустимые отклонения напряжения:
— потери напряжения, колебания напряжения и падения напряжения;
— частота и допустимые отклонения частоты;
• максимальный допустимый ток;
— полное сопротивление петли замыкания на землю до ввода в электроустановку;
— ожидаемые токи короткого замыкания.
Стандартные значения напряжения и частоты — по ГОСТ21128.
132.2.4 Защитными мерами предосторожности, присущими источнику питания, являются, например, заземление нейтрали в системе переменного тока ипи заземление средней точки в системе постоянного тока.
132.2.5 Специальные требования к питающей электричоской соти системы распределения электроэнергии
132.3 Характеристики нагрузки
Число и тип цепей, требуемых для освещения, отопления, силового электрооборудования, управления. сигнализации, средств информационной технологии и связи, определяют исходя из:
• расположения точек потребления электроэнергии;
— ожидаемых нагрузок в различных цепях.
— суточных и годовых колебаний нагрузки,
— коэффициента одновременности:
• любых специальных условий, таких как гармоники:
-требований, предъявляемых к управпению, сигнализации, средствам информационной технологии и связи и т.п.;
— ожидаемой нагрузки в будущем, если она указана.
132.4 Электрические системы питания для систем безопасности и резервные электрические системы питания:
— источник литания (тип, характеристики);
— цепи, питающиеся от электрического источника питания систем безопасности или от резервного электрического источника питания.
132.5 Условия окружающей среды
При проектировании электрической установки следует учитывать условия окружающей среды, воздействию которых она будет подвергаться, по ГОСТР50571.24.
132.6 Площади поперечного сечения проводников
Площади поперечного сечения проводников следует определять как для нормальных условий эксплуатации. так и для условий повреждения исходя из:
a) их допустимой максимальной температуры;
b) допустимого падения напряжения;
c) электромеханических нагрузок, которые могут вызывать токи замыкания на землю и токи короткого замыкания;
d) других механических нагрузок, которым могут подвергаться проводники.
19
5
ГОСТ Р 50571.1-2009
e) максимального полного сопротивления, которое связано с функционированием защиты от токов повреждения;
f) методов монтажа.
Примечание — Перечисленные выше требования главным образом относятся к безопасности электроустановок. Площади поперечного сечения большие, чем требуется для безопасности, могут выбираться исходя из условий экономичности.
132.7 Тип электропроводки и способы монтажа
При выборе типа электропроводки и методов монтажа необходимо учитывать следующее:
-характер помещения, в том числе по условиям электробезопасности и пожаро- и взрывобез-опасности;
— материал стен и других частей здания, на которых монтируют электропроводку:
— доступность электропроводки для людей и домашних животных;
— класс напряжения;
— электромеханические нагрузки, которые могут вызывать токи замыкания на землю и токи короткого замыкания:
— электромагнитные помехи;
— прочие нагрузки, которым может подвергаться электропроводка при монтаже или эксплуатации электроустановки.
132.8 Защитное оборудование
Характеристики защитного оборудования следует определять исходя из выполняемых им функций, которые могут предусматривать защиту от:
— сверхтока (перегрузки, короткого замыкания);
— тока замыкания на землю:
— перенапряжения;
— понижения напряжения или отсутствия напряжения.
Защитные устройства должны срабатывать при значениях электрического тока, напряжения и времени, которые зависят от характеристик цепей и вероятности опасности.
132.9 Аварийное управление (отключение в аварийных условиях)
Если в случае опасности возникает необходимость немедленного отключения питания, то предусматривают устройство отключения, которое следует устанавливать таким образом, чтобы его можно было легко распознать и быстро и эффективно привести в действие.
132.10 Устройства отключения
Устройства отключения должны быть предусмотрены для выполнения коммутации и (или) разъединения электроустановки, цепей или отдельных элементов аппаратуры во время эксплуатации, обследования, отыскания повреждений, испытания, технического обспуживания и ремонта.
132.11 Предотвращение взаимного вродного влияния
Электроустановка должна быть устроена таким образом, чтобы избежать взаимного вредного влияния между электроустановками и неэлектрическими установками.
132.12 Доступность электрооборудования
Электрооборудование следует устанавливать таким образом, чтобы обеспечить, в случае необходимости:
— достаточное пространство для начальной установки и последующей замены отдельных элементов электрического оборудования;
— доступность для его эксплуатации, обследования, отыскания повреждений, испытания, технического обслуживания и ремонта.
132.13 Документация на электроустановку
Каждая электроустановка должна быть снабжена соответствующей проектной, исполнительной и эксплуатационной документацией.
132.14 Требования пожаро- и еэрывобезопасности
Требования пожаро- и взрывобезопасности устанавливают исходя из знамений показателей пожаро- и взрывобезопасности веществ и материалов, применяемых в технологических процессах и оборудовании. питающемся от электрической сети электроустановки.
133 Выбор электрооборудования
133.1 Общие положения
Все электрооборудование, применяемое в электроустановках, должно удовлетворять требованиям национальных стандартов на конкретный вид электрообо
