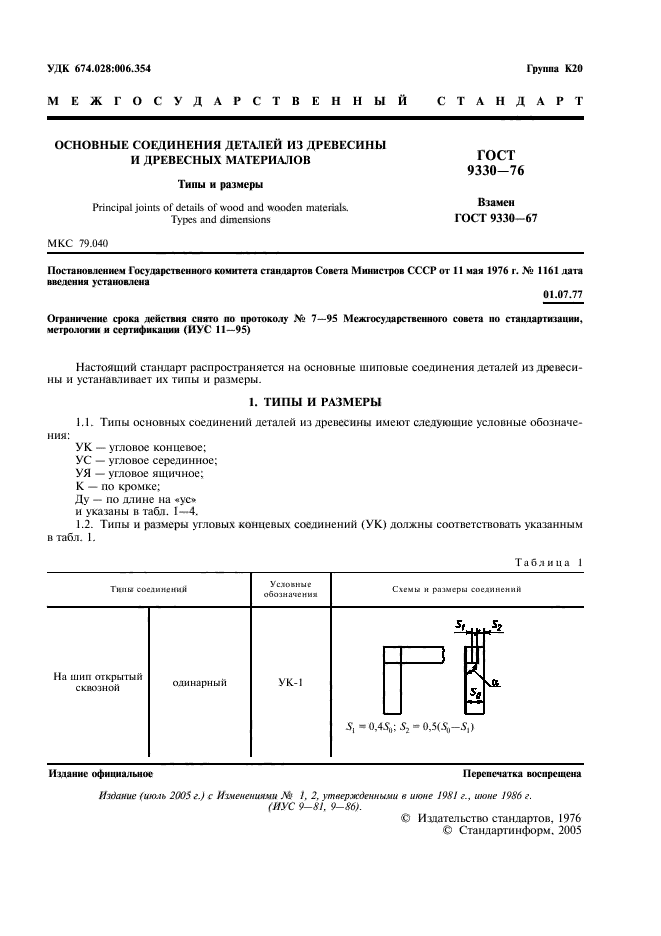

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОСНОВНЫЕ СОЕДИНЕНИЯ ДЕТАЛЕЙ ИЗ ДРЕВЕСИНЫ
И ДРЕВЕСНЫХ МАТЕРИАЛОВ

Типы и размеры

ГОСТ 9330-76

2000

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Постановлением Государственного комитета стандартов Совета Министров СССР от 11 мая 1976 г. № 1161 срок введения установлен

с 01.07.77

Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

Настоящий стандарт распространяется на основные шиповые соединения деталей из древесины и устанавливает их типы и размеры.

1. ТИПЫ И РАЗМЕРЫ

1.1. Типы основных соединений деталей из древесины имеют следующие условные обозначения:

УК — угловое концевое;

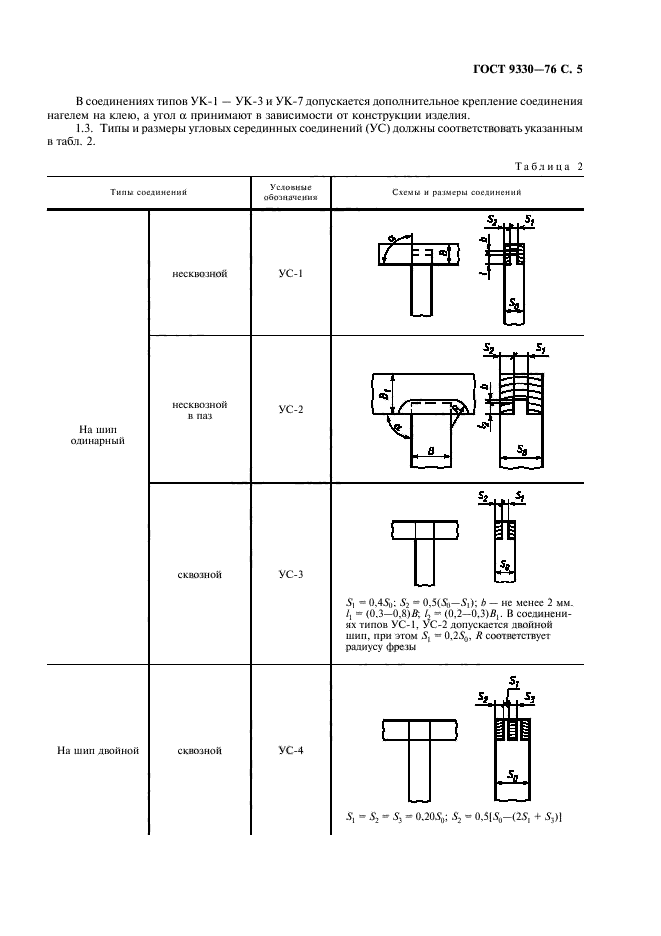

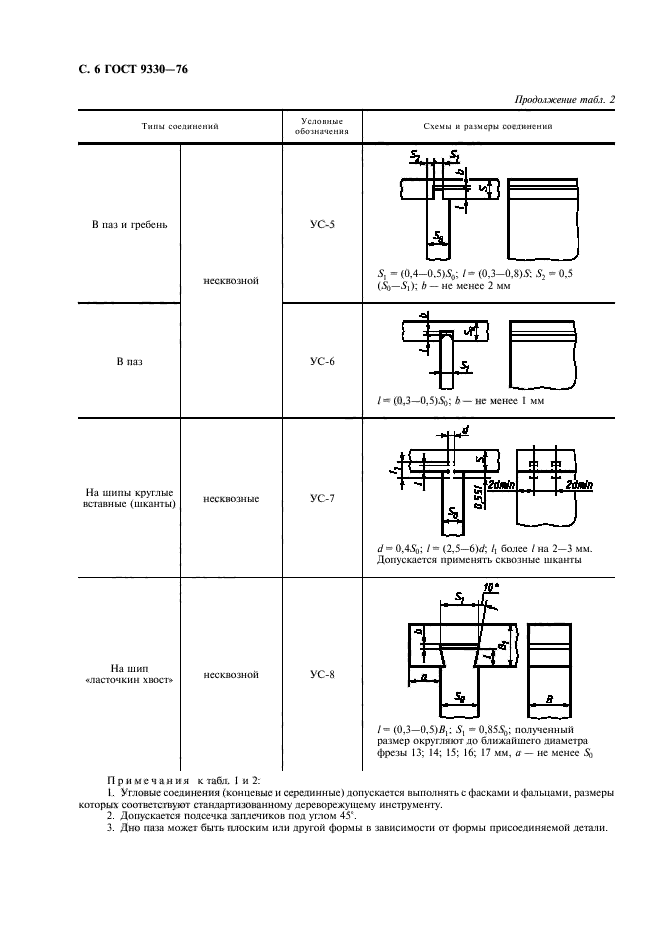

УС — угловое серединное;

УЯ — угловое ящичное;

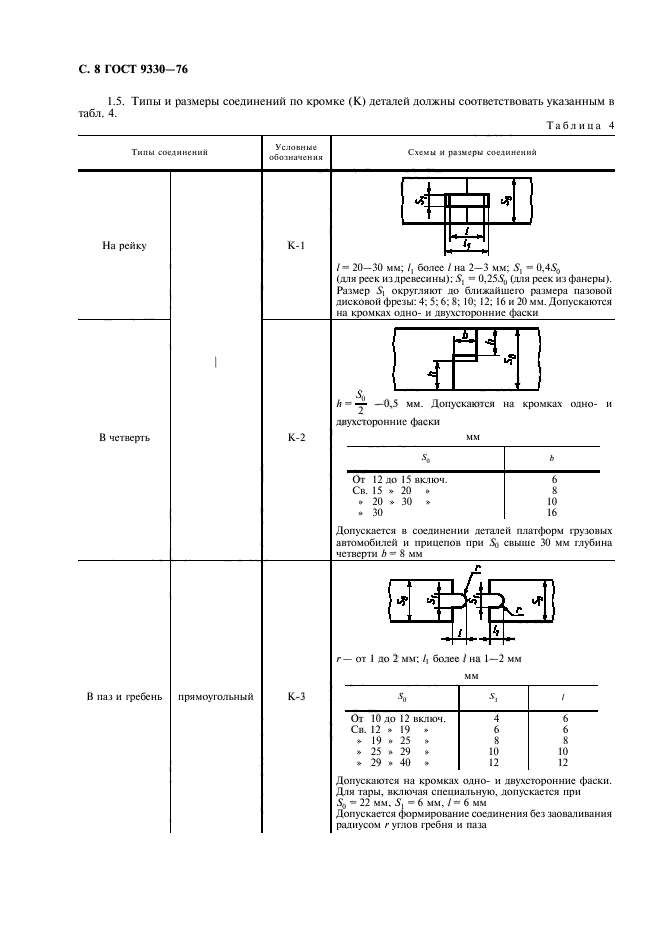

К — по кромке;

Ду — по длине на «ус»

и указаны в табл. 1-4.

1.2. Типы и размеры угловых концевых соединений (УК) должны соответствовать указанным в табл. 1.

Таблица 1

Типы соединений		Условные обозначения	Схемы и размеры соединений
На шип открытый сквозной	одинарный	УК-1	S1=0,4S0; S2=0,5(S0-S1)

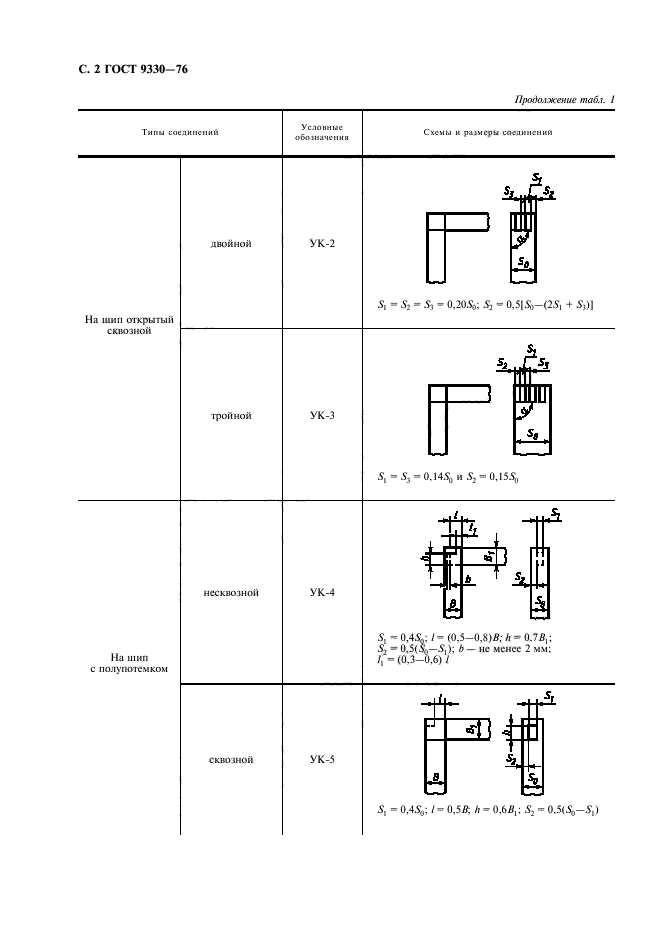

	двойной	УК-2	S1=S2=S3=0,20S0; S2=0,5[S0-(2S1+S3)]
	тройной	УК-3	S1=S3=0,14S0 и S2=0,15S0
На шип с полупотемком	несквозной	УК-4	S1=0,4S0; l=(0,5-0,8)B; h=0,7B1; S2=0,5(S0-S1); b — не менее 2 мм; l1=(0,3-0,6)l
	сквозной	УК-5	S1=0,4S0; l=0,5B; h=0,6B1; S2=0,5(S0-S1)

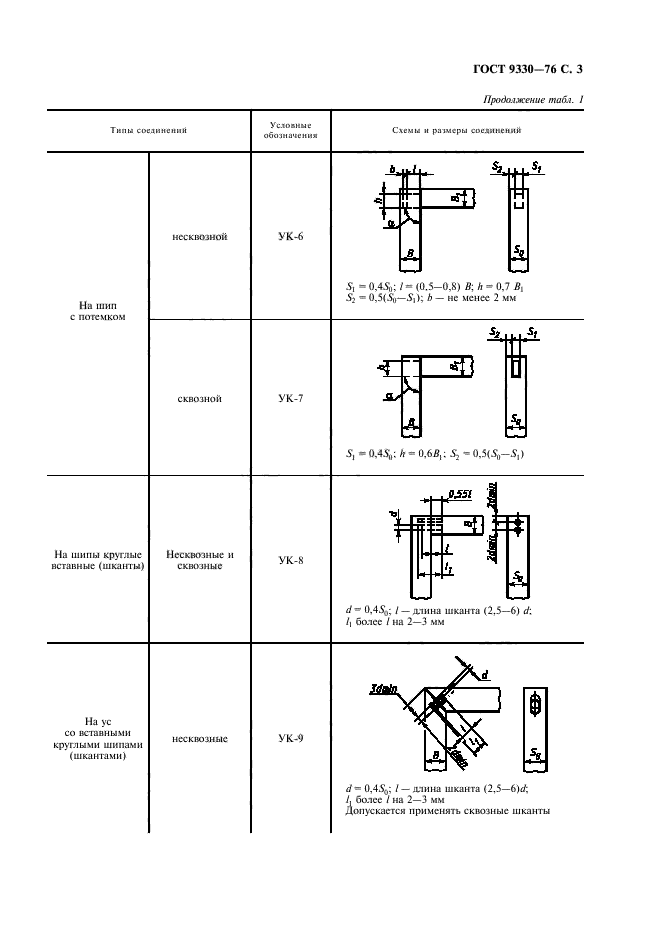

На шип с потемком	несквозной	УК-6	S1=0,4S0; l=(0,5-0,8)B; h=0,7B1; S2=0,5(S0-S1); b — не менее 2 мм
	сквозной	УК-7	S1=0,4S0; h=0,6B1; S2=0,5(S0-S1)
На шипы круглые вставные (шканты)	несквозные и сквозные	УК-8	d=0,4S0; l — длина шканта (2,5-6)d; l1 более l на 2-3 мм

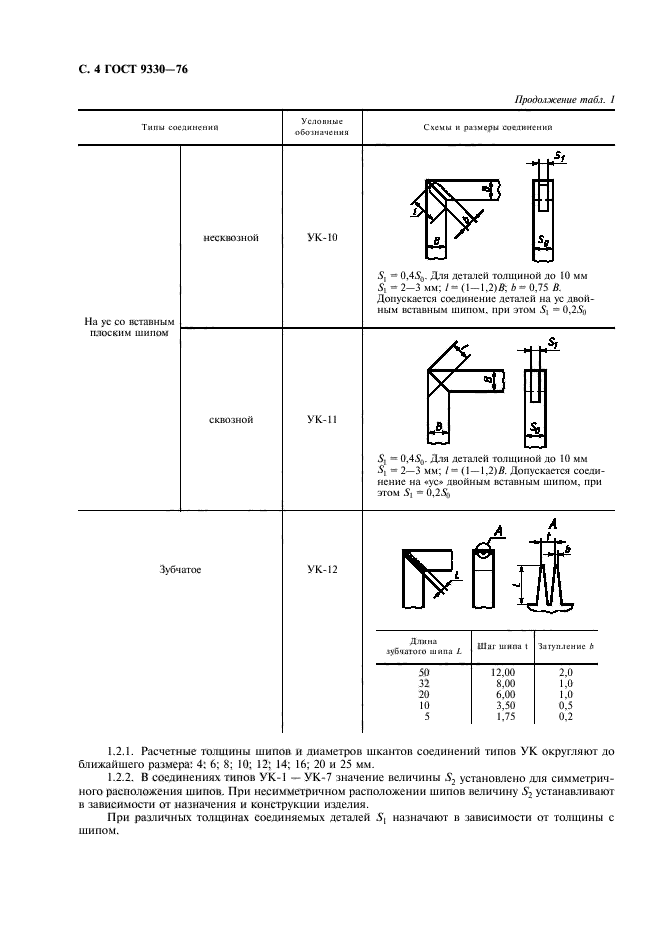

На ус со вставными круглыми шипами (шкантами)	0 Понравилась статья? Поделиться с друзьями: Вам также может быть интересно Нормативные строительные документы 0 Разрешение на строительство в Казахстане: понятный план действий без лишней бюрократии Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться Нормативные строительные документы 0 Эксклюзивный ремонт квартир: как превратить жилье в произведение искусства Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно Нормативные строительные документы 0 Распашные шкафы: почему классика остаётся в моде Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на Нормативные строительные документы 0 Строительство домов из арболита: почему этот материал привлекает всё больше строителей Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять Нормативные строительные документы 0 Греющий кабель для водостоков: простой способ защитить дом от ледяных проблем Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть – Нормативные строительные документы 0 Запчасти для компрессоров Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его Добавить комментарий Отменить ответ Для отправки комментария вам необходимо авторизоваться. Задать вопрос эксперту
