Издание официальное

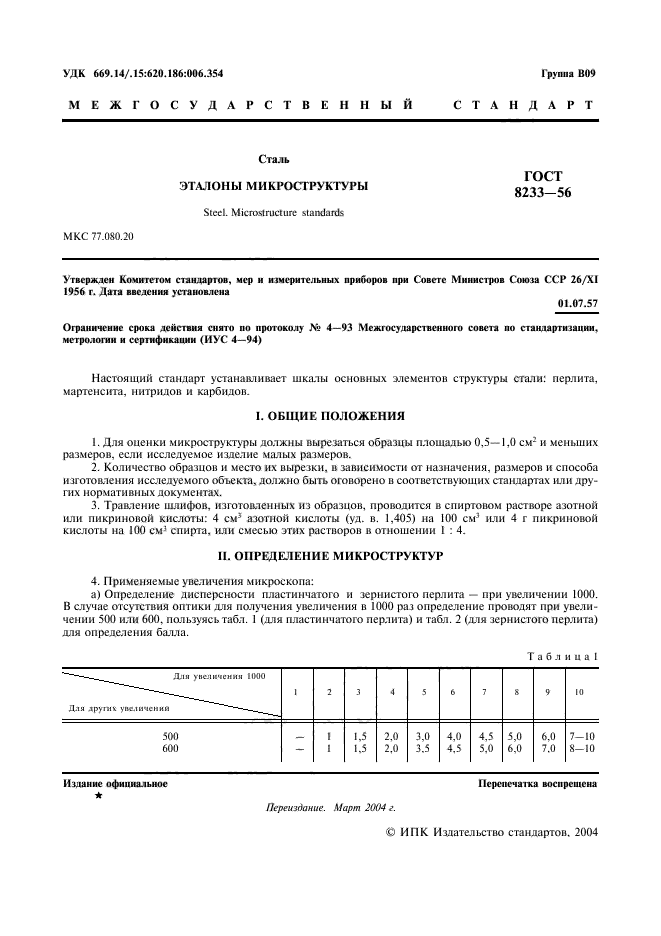

СССР Комитет стандартов, мер и измерительных приборов при Совете Министров Союза ССР	ГОСУДАРСТВЕННЫЙ СТАНДАРТ	ГОСТ 8233—56
	• *. ‘■ «‘Ч • Сталь ‘ ЭТАЛОНЫ МИКРОСТРУКТУРЫ ; ) . i ‘*N •’
		Группа В09

Настоящий стандарт устанавливает шкалы основных элементов структуры стали: перлита, мартенсита, нитридов и карбидов.

I. ОБЩИЕ ПОЛОЖЕНИЯ

1.    Для оценки микроструктуры должны вырезаться образцы площадью 0,5—1,0 см² и меньших размеров, если исследуемое изделие малых размеров.

2.    Количество образцов и место их вырезки, в зависимости от назначения, раз меров и способа изготовления исследуемого объекта, должно быть оговорено в соот ветствующих стандартах или технических условиях.

3.    Травление шлифов, изготовленных из образцов, производится в спиртовом растворе азотной или пикриновой кислоты: 4 см³ азотной кислоты (уд. в. 1,405) на

100 см или 4 г пикриновой кислоты на 100 см спирта, или смесью этих растворов в отношении 1 :4.

II. ОПРЕДЕЛЕНИЕ МИКРОСТРУКТУР

4. Применяемые увеличения микроскопа:

а) Определение дисперсности пластинчатого и зернистого перлита при увеличении 1000. В случае отсутствия оптики для получения увеличения в 1000 раз определение производят при увеличении 500 или 600, пользуясь табл. 1 (для пластинчатого перлита) и табл. 2 (для зернистого перлита) для определения балла.

Таблица 1 Таблица 2

Для увеличения 1000 Для других увеличений 1 2 3 4 5 6 7 8 9 10 500 _ 1 1.5 2.0 3,0 4.0 4.5 5.0 6,0 7—10 ООО — 1 1.5 2,0 3.5 4.5 5,0 6.0 7,0 8-10

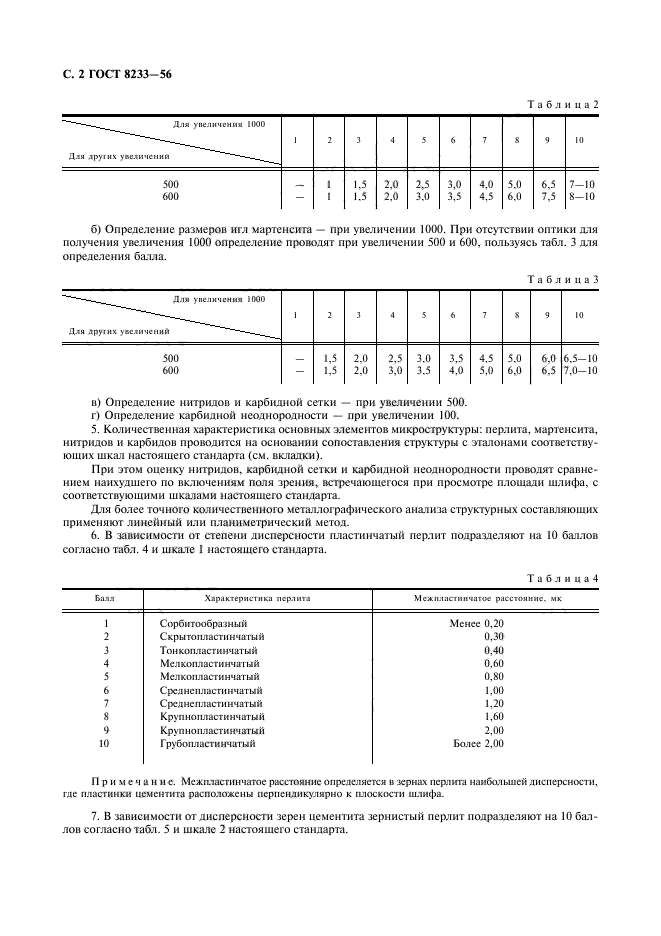

б) Определение размеров игл мартенсита — при увеличении 1000. При отсутствии оптики для получения увеличения 1000 определение производят при увеличении 500 и 600, пользуясь табл. 3 для определения балла.

Таблиц» Я

Для других увеличении Для увеличения 10(К) 1 и 3 4 5 6 7 8 !) 10 ГНК) (ИХ) 1.5 1.5 2.0 2.0 2.5 3.0 3.0 3.5 3.5 4.0 4.5 5,0 5.0 G.0 (».0 (>,5 (>.5 10 7,0-10

Стр. 2

в)    Определение нитридов и карбидной сетки — при увеличении 500.

г)    Определение карбидной неоднородности — при увеличении 100.

5.    Количественная характеристика основных элементов микроструктуры: перлита, мартенсита, нитридов и карбидов производится на основании сопоставления струк туры с эталонами соответствующих шкал настоящего стандарта.

При этом оценка нитридов, карбидной сетки и карбидной неоднородности производится сравнением наихудшего по включениям поля зрения, встречающегося при просмотре площади шлифа, с соответствующими шкалами настоящего стандарта.

Для более точного количественного металлографического анализа структурных составляющих применяется линейный или планиметрический метод.

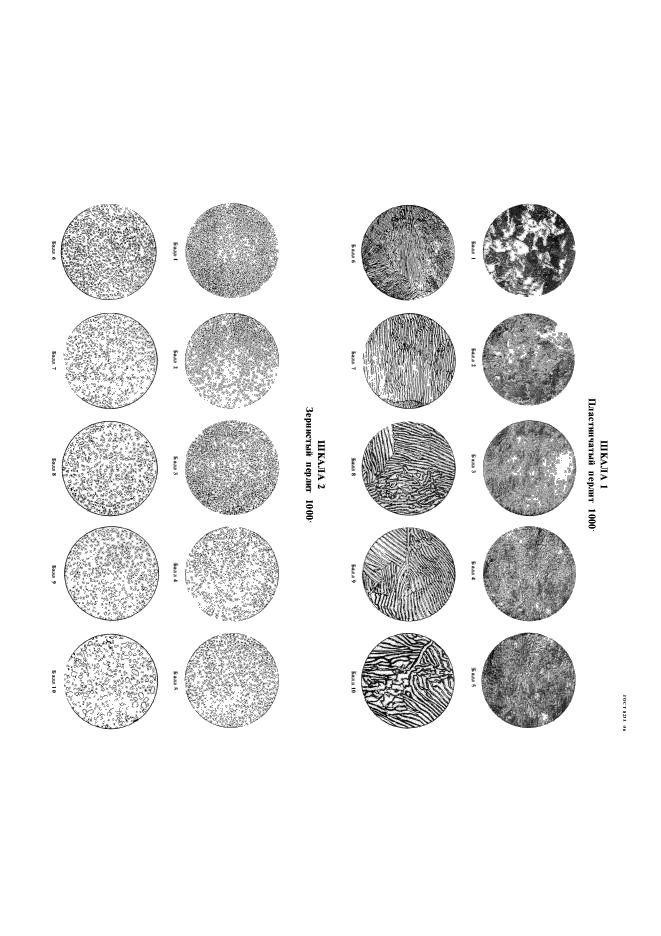

6.    В зависимости от степени дисперсности пластинчатый перлит подразделяется на 10 баллов, согласно табл. 4 и шкале 1 настоящего стандарта.

Таблица 4

Балл Характеристика перлита Межпластинчатое расстояние;, мк 1 Сорбитообразный Мснсе 0,20 2 Скрытонластннчатый 0.30 3 Топконластннчатый 0,40 4 Мелкоиластинчатый О.ЬО 5 Мелкопластинчатый 0,80 6 Среднеиластинчатый 1,00 7 Средней ласт ии ч в т м й 1,20 8 Крупионластипчатый 1.60 t) Круннонлэстннчатый 2,00 Ю Г рубоиластнпчлтый Болес 2,01)

Примечание . Межпластинчатое расстояние определяется в зернах перлита наибольшей дисперсности, где пластинки цементита расположены перпендикулярно плоскости шлифа.

7. В зависимости от дисперсности зерен цементита зернистый перлит подразделяется на 10 баллов, согласно табл. 5 и шкале 2 настоящего стандарта.

Таблица 5

Балл Характеристика перлита Средний диаметр зерен цементита, мк 1 Точечный До 0,25 2 Весьма мелкозернистый 0.40 3 Мелкозернистый 0,60 4 Мелкозернистый 1.00 5 Среднезернистый 1.20 6 Среднезернистый 1.60 7 Крупнозернистый 2.00 S Крупнозернистый • 2,50 9 Крупнозернистый 3.00 10 Г рубозернистый Более 3,00 Примечание . Шкала 2 не характеризует размера избыточных карбидов.

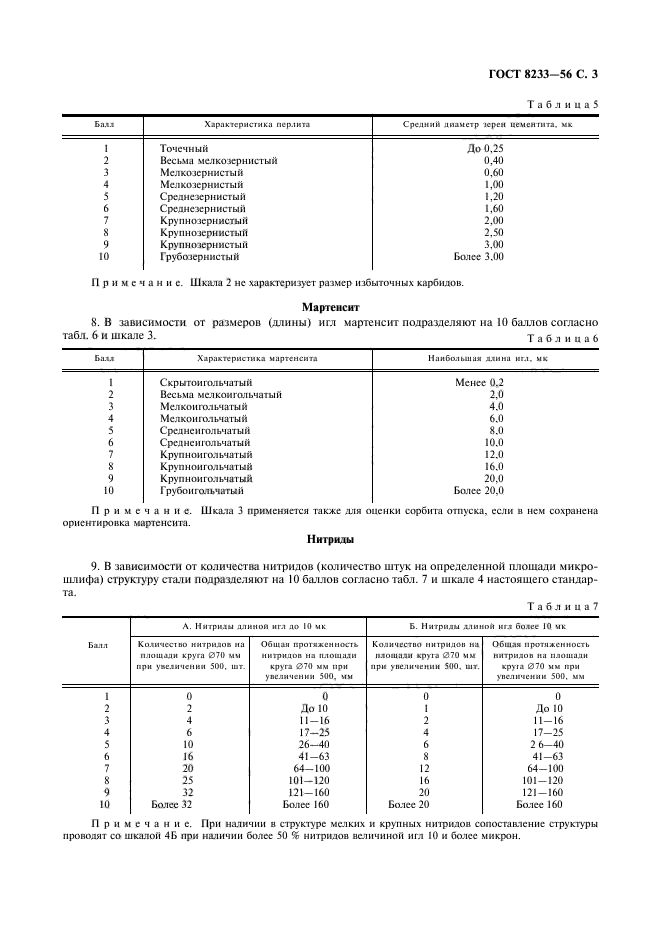

Стр. 3

Мартенсит

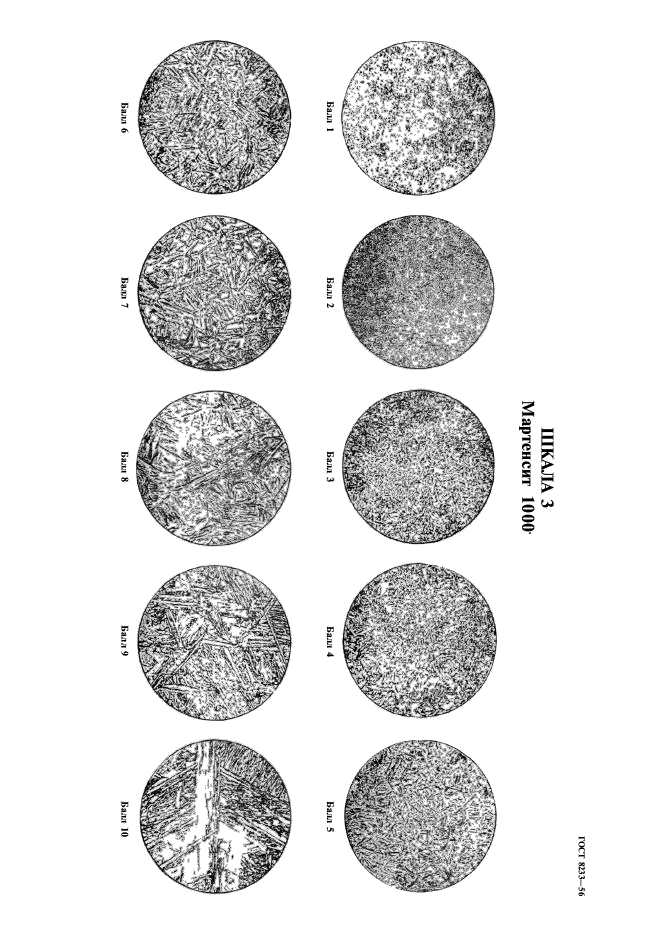

8. В зависимости от размеров (длины) игл мартенсит подразделяется на 10 баллов, согласно табл. 6 и шкале 3.

Таблица 6

Балл Характеристика мартенсита Наибольшем длина игл, мк 1 Скрытоигольчатый Менее 0,2 2 Весьма мелкоигольчатый 2.0 3 Мелкоигольчатый 4.0 4 Мелкоигольчатый 6,0 5 Средиенгольчатый 8,0 6 Среднейгольчатый 10,0 7 Крунноигольчатый 12,0 8 Крупноигольчатый 16,0 У Круппонгольчатый 20,0 10 Г рубоигольчатый Болес 20,0

II р и мечани е. Шкала 3 применяется также дли оценки сорбита отпуска, если в нем сохранена ориентировка мартенсита.

Нитриды

9. В зависимости от количества нитридов (количество штук на определенной площади микрошлифа) структура стали подразделяется на 10 баллов, согласно табл. 7 и шкале 4 настоящего стандарта.

Таблица 7

Балл А. Нитриды с длиной игл до 10 мк Б. Нитриды с длиной игл более 10 мк Количество нитридов па площади круга 0 70 мм при увеличении 500 шт. Общая протяженность нитрилов на площади круга 0 70 мм при увеличении 500 мм Количество нитридов на площади круга 0 70 мм при увеличении 500 шт. Общам протяженность нитридов на площади круга 0 70 мм при увеличении 500 мм 1 0 0 0 0 2 2 До 10 1 До 10 3 4 11—16 2 11—16 Л 6 17—25 4 17—25 ь 10 26-40 6 26-40 6 16 41—63 8 41—63 7 20 64-100 12 64—100 3 25 101-120 16 101—120 9 32 121-160 20 121-160 10 Более 32 Более 100 Болес 20 Болес 160

Примечание . При наличии н структуре мелких и крупных нитридов сопоставление структуры производится со шкалой 4Б при наличии более 50% нитридов с величиной игл 10 н более микрон.

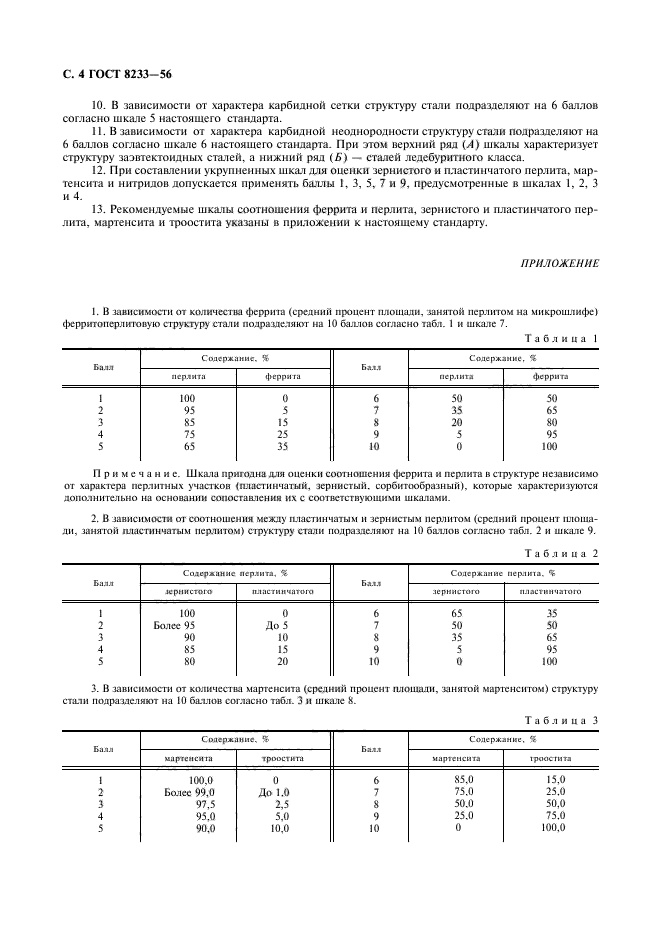

10.    В зависимости от характера карбидной сетки структура стали подразделяется на 6 баллов, согласно шкале 5 настоящего стандарта.

11.    В зависимости от характера карбидной неоднородности структура стали подразделяется па 6 баллов, согласно шкале 6 настоящего стандарта. При этом верх

ний ряд (Л) шкалы характеризует структуру заэвтектоидных сталей, а нижний ряд (Б) сталей ледебуритпого класса.

12.    При составлении укрупненных шкал для оценки зернистого и пластинчатого перлита, мартенсита и нитридов допускается применять баллы 1, 3, 5, 7 и 9, преду смотренные в шкалах 1, 2, 3 и 4.

Стр. 4

13. Рекомендуемые шкалы соотношения феррита и перлита, зернистого и пластинчатого перлита, мартенсита и троостита указаны в приложении к настоящему стандарту.

ПРИЛОЖЕНИЕ

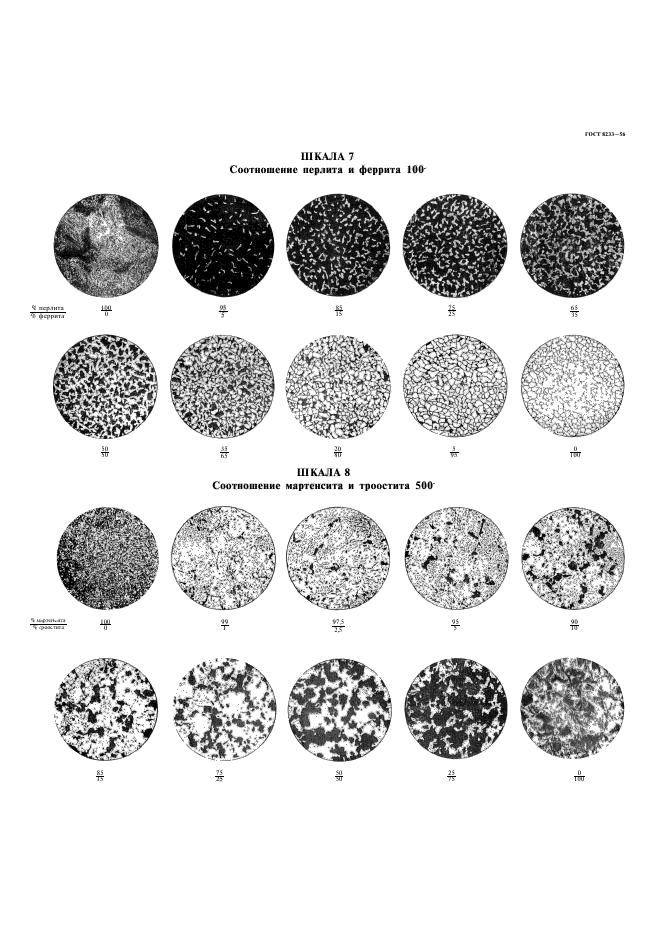

1. В зависимости от количества феррита (средний процент площади, занятой перлитом на микрошлифе) феррнтоперлитован структура стали подразделяется на 10 баллов, согласно табл. 1 и шкале .Соотношение перлита и феррита*.

Таблица I

Примечание. Шкала пригодна для оценки соотношения феррита и перлита в структуре независимо от характера перлитных участков (пластинчатый, зернистый, сорбитообразный), которые характеризуются дополнительно на основании сопоставления их с соответствующими шкалами.

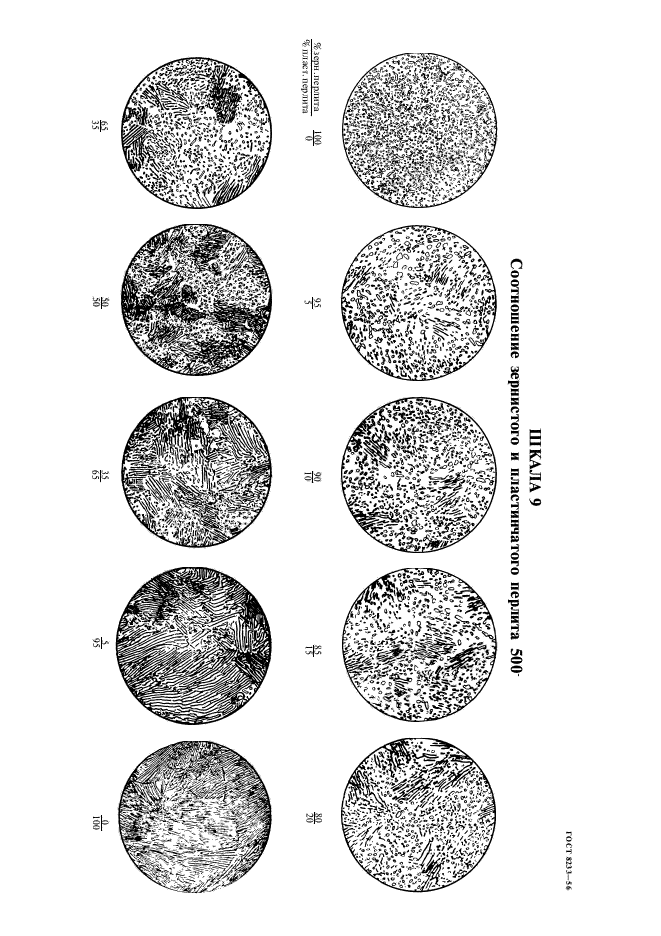

2. В зависимости от соотношения между пластинчатым и зернистым перлитом (средний процент площади, занятой пластинчатым перлитом) структура стали подразделяется на 10 баллов, согласно табл. 2 и шкале „Соотношение зернистого и пластинчатого перлита’. Таблица 2

Балл Содержание перлита, зернистого пластинчатого I НЮ 0 2 Более 95 До 5 3 90 10 4 85 15 5 80 20 G G5 35 7 50 50 8 35 65 9 5 95 10 0 100

3. В зависимости от количества мартенсита (средний процент площади, занятой мартенситом) структура стали подразделяется на 10 баллов, согласно табл. 3 и шкале .Соотношение мартенсита и троостита». Таблица 3

Балл Содержание, Н мартенсита троостита 1 100,0 0 2 Более 99,0 До 1.0 3 97,5 2.5 4 95.0 5.0 5 90,0 10.0 0 85.0 15.0 7 75.0 25.0 8 50.0 50.0 25,0 75,0 10 0 100,0

Балл 3    Балл    4

Балл 2

Балл 2    Балл    3    Балл    4

01 ютвд    6    irircg

# 1Г1ГВС]

01 irifBg    в    irirug

ШКАЛА 4 Включения нитридов Х500

Балл 4

Балл 5

Балл 7

Балл 6

париидная сетка л оии

ШКАЛА 6 Карбидная неоднородность X 100

Балл 3    Балл    4

ШКАЛА 6

Карбидная неоднородность X 100

Балл 6

ШКАЛА »6А ПОЯУСАДОЧНД*

ШКАЛА

Соотношение мартенсита

на и троостита Х500

$Щй

ттш.

ШКАЛА

Соотношение зернистого и пт

1ластинчатого перлита Х500

:®W.

‘о*»з.⁰Й?

на и феррита Х100

50

ПА 8

m и троостита х500

ЛА 9

пластинчатого перлита Х500
