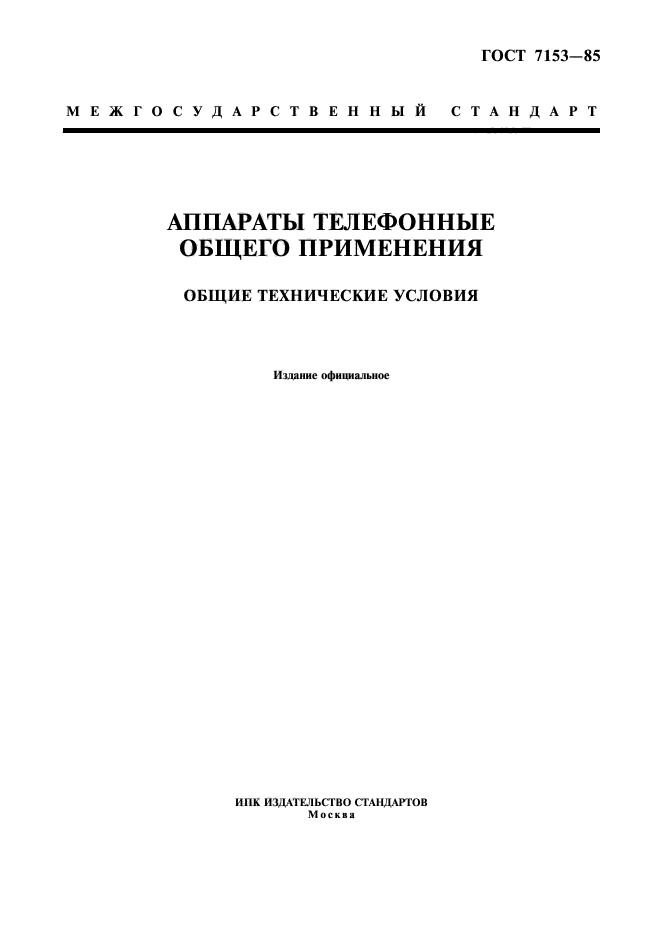

ГОСТ 7153-85
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АППАРАТЫ ТЕЛЕФОННЫЕ ОБЩЕГО ПРИМЕНЕНИЯ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Издание официальное
И ПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

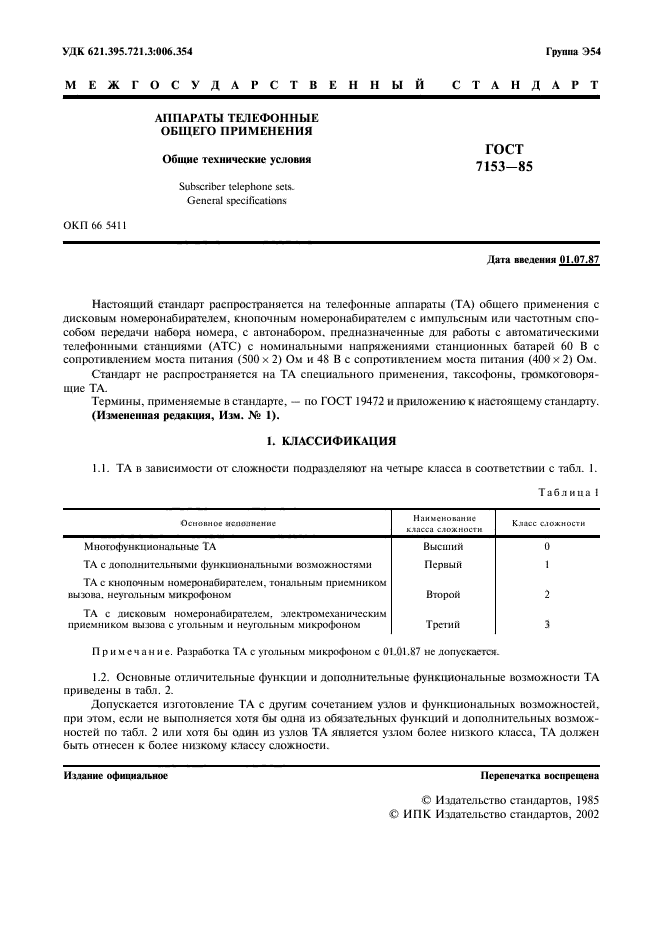

УДК 621.395.721.3:006.354 Группа Э54
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АППАРАТЫ ТЕЛЕФОННЫЕ ОБЩЕГО ПРИМЕНЕНИЯ
ГОСТ
7153-85
Обшие технические условия
Subscriber telephone sets.
General specifications
ОКП 66 5411
Дата введения 01.07.87
Настоящий стандарт распространяется на телефонные аппараты (ТА) общего применения с дисковым номеронабирателем, кнопочным номеронабирателем с импульсным или частотным способом передачи набора номера, с автонабором, предназначенные для работы с автоматическими телефонными станциями (АТС) с номинальными напряжениями станционных батарей 60 В с сопротивлением моста питания (500 х 2) Ом и 48 В с сопротиатением моста питания (400 х 2) Ом.
Стандарт не распространяется на ТА специального применения, таксофоны, громкоговорящие ТА.

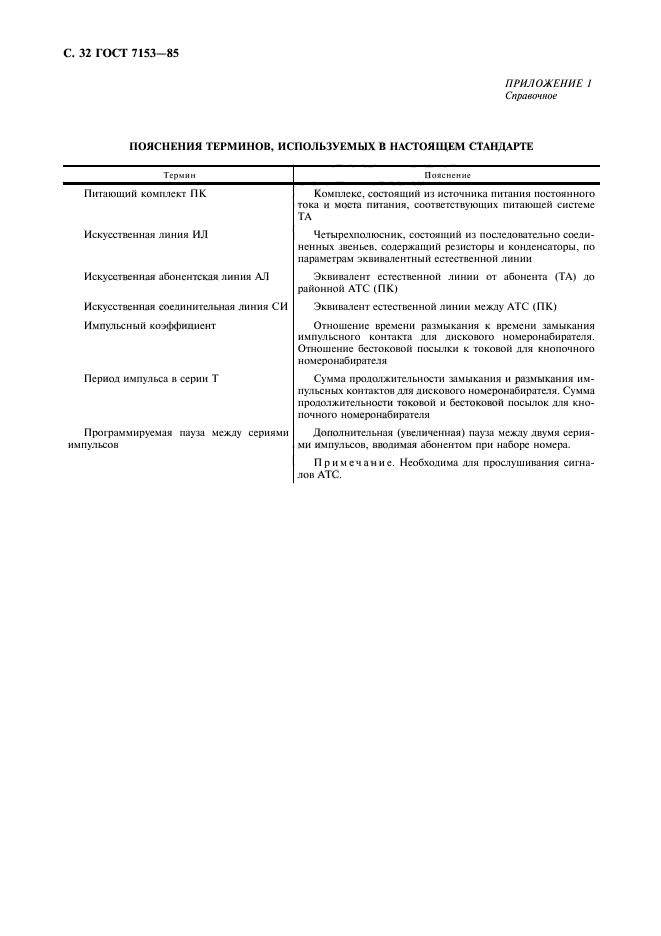

Термины, применяемые в стандарте, — по ГОСТ 19472 и приложению к настоящему стандарту.
(Измененная редакция, Изм. № I).
I. КЛАССИФИКАЦИЯ
1.1. ТА в зависимости от сложности подразделяют на четыре класса в соответствии с табл. 1.
|
Г а б л и u а 1 |
|||||||||||||||
|
|||||||||||||||
|
Примечай и с. Разработка ТА с угольным микрофоном с 01.01.87 не допускается. |
1.2. Основные отличительные функции и дополнительные функциональные возможности ТА приведены в табл. 2.
Допускается изготовление ТА с другим сочетанием узлов и функциональных возможностей, при этом, если не выполняется хотя бы одна из обязательных функций и дополнительных возможностей по табл. 2 или хотя бы один из узлов ТА является узлом более низкого класса. ТА должен быть отнесен к более низкому классу сложности.
Иианнс официальное Перепечатка воспрещена
© Издательство стандартов. 1985 © ИНК Издательство стандартов, 2002

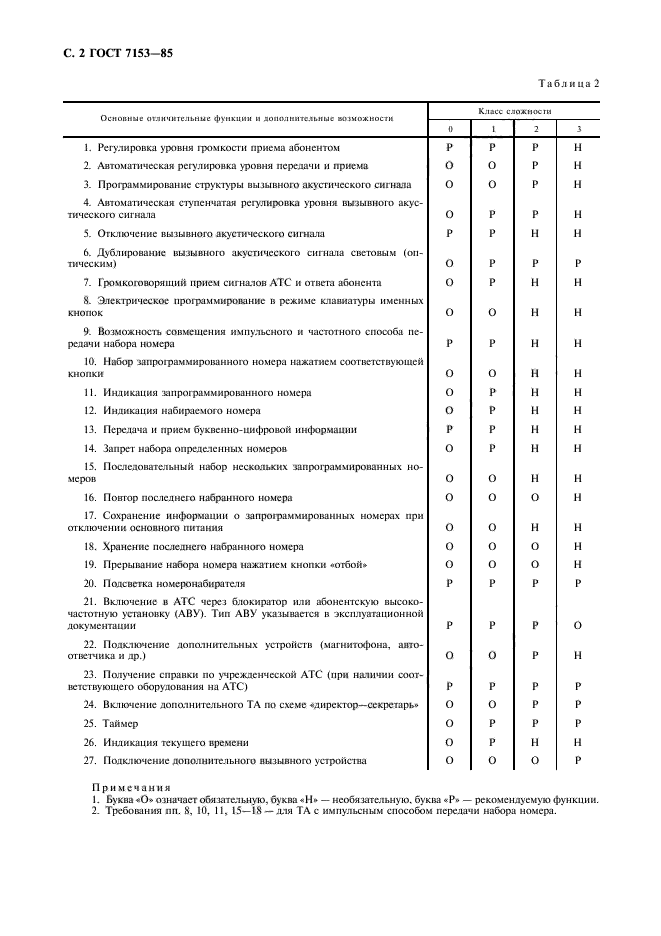

С. 2 ГОСТ 7153-85
|
Таблица2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Примечания
1. Буква «О» означает обязательную, буква «Н* — необязательную, буква «Р» — рекомендуемую функции.
2. Требования пп. 8, 10, 11, 15—18 — для ТА с импульсным способом передачи набора номера.

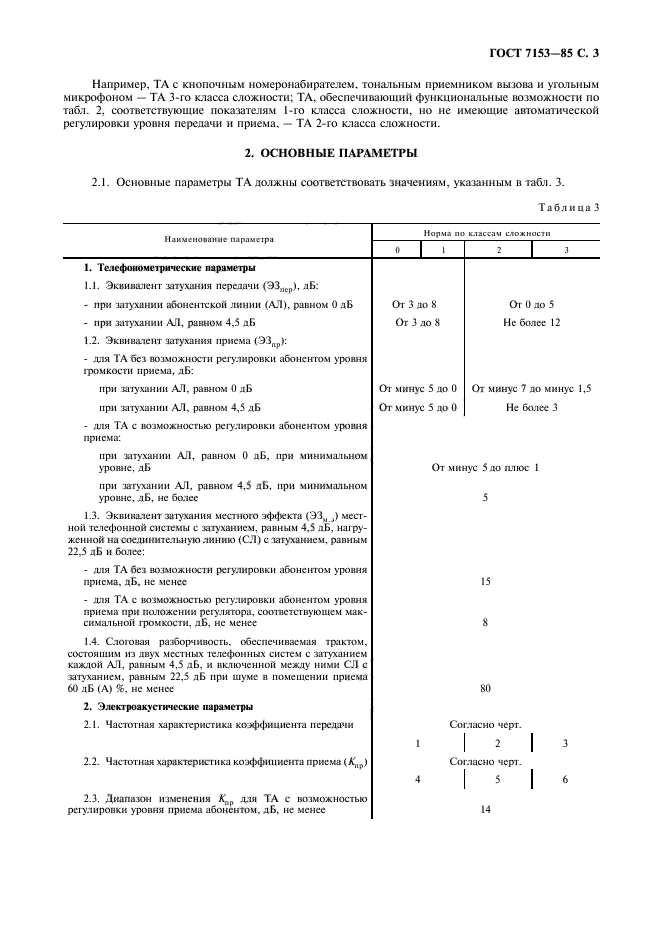

ГОСТ 7153-85 С. 3
Например, ТА с кнопочным номеронабирателем, тональным приемником вызова и угольным микрофоном — ТА 3-го класса сложности: ТА, обеспечивающий функциональные возможности по табл. 2, соответствующие показателям 1-го класса сложности, но не имеющие автоматической регулировки уровня передачи и приема. — ТА 2-го класса сложности.
2. ОСНОВНЫЕ ПАРАМЕТРЫ
2.1. Основные параметры ТА должны соответствовать значениям, указанным в табл. 3.
|
Таблица? |
|||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||

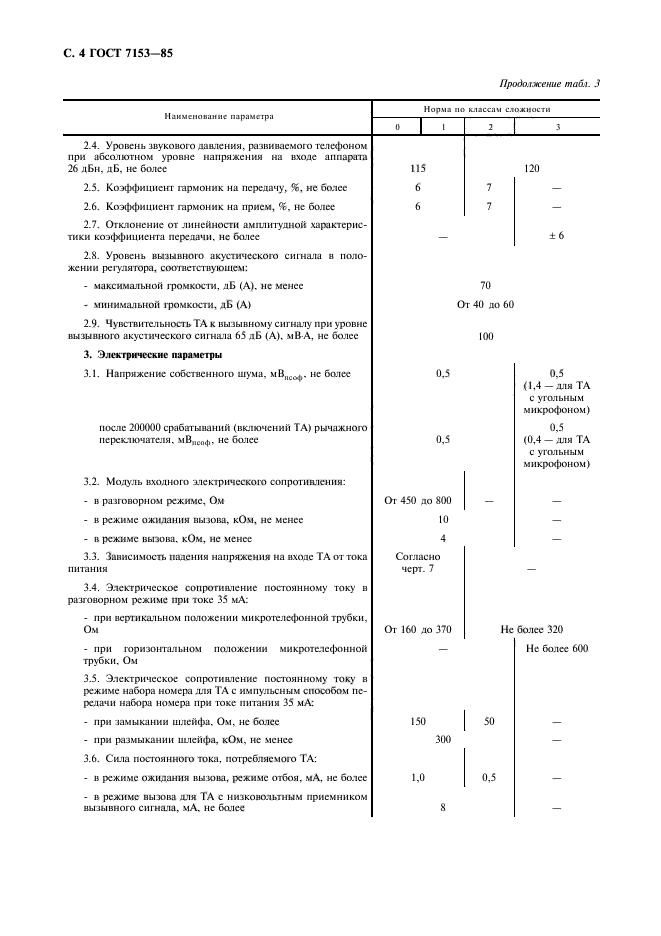

С. 4 ГОСТ 7153-85
|
Продолжение табл. 3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

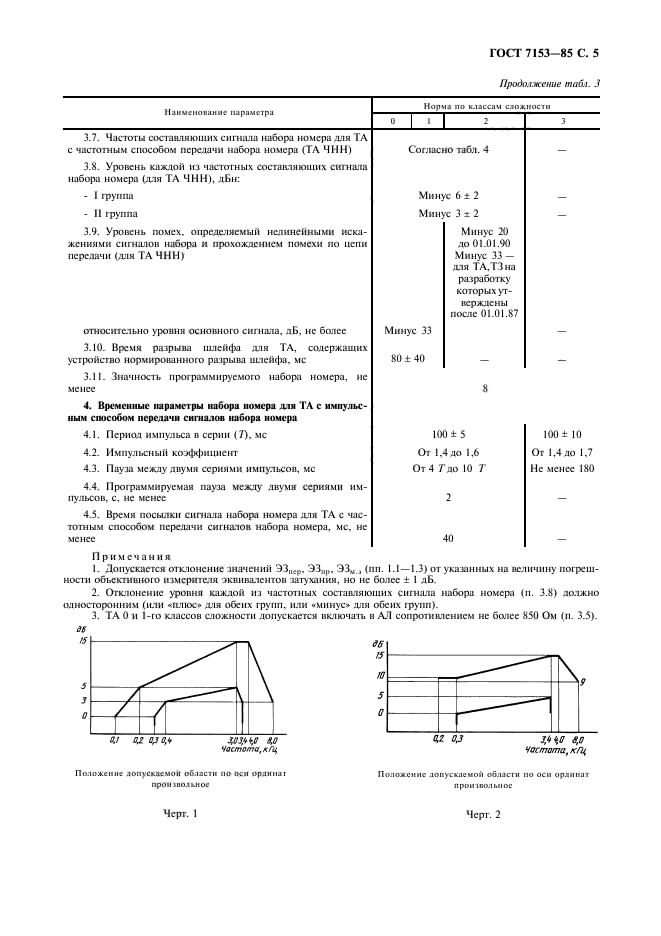

ГОСТ 7153-85 С. 5
Продолжение табл. J
|
Наименование параметра |
Норма по классам сложности |
||
|
0 | « |
3 |
||
|
3.7. Частоты составляющих сигнала набора номера для ТА с часготным способом передачи набора номера (ТА ЧНН) |
Согласно табл. 4 |
_ |
|
|
3.8. Уровень каждой из частотных составляющих сигнала набора номера (для ТА ЧНН). дБн: |
|||
|
— 1 группа |
Минус 6 ± 2 |
— |
|
|
— II группа |
Минус 3 г 2 |
— |
|
|
3.9. Уровень помех, определяемый нелинейными искажениями сигналов набора и прохождением помехи по цепи передачи (для ТА ЧНН) |
Минус 20 до 01.01.90 Минус 33 — для ТА.ТЗна разработку которых утверждены после 01.01.8? |
||
|
относительно уровня основного сигнала, дБ, не более |
Минус 33 |
— |
|
|
3.10. Время разрыва шлейфа для ТА. содержащих устройство нормированного разрыва шлейфа, мс |
80 ±40 |
_ |
_ |
|
3.11. Значность программируемого набора номера, не менее |
8 |
||
|
4. Временные параметры набора номера для ТА с импульсным способом передачи сигналов набора номера |
|||
|
4.1. Период импульса в серии (7). мс |
100 ±5 |
100 ± 10 |
|
|
4.2. Импульсный коэффициент |
От 1.4 до 1.6 |
Or 1.4 до 1.7 |
|
|
4.3. Пауза между двумя сериями импульсов, мс |
От 4 Тла 10 Т |
Не менее 180 |
|
|
4.4. Программируемая пауза между двумя сериями импульсов, с. не менее |
2 |
— |
|
|
4.5. Время посылки сигнала набора номера для ТА с частотным способом передачи сигн&тов набора номера, мс. не менее |
40 |
||
Примечания
1. Допускается отклонение значений Э3,„.р, ЭЗпр, ЭЗ*,.* (пи. 1.1 —1.3) от указанных на величину погрешности обьективного измерителя эквивалентов затухания, но не более ± 1 дБ.
2. Отклонение уровни каждой из частотных составляющих сигнала набора номера (и. 3.8) должно односторонним (или «плюс* для обеих групп, или «минус» для обеих групп).
3. ТА 0 и I-го классов сложности допускается включать в АЛ сопротивлением не более 850 Ом (п. 3.5).
|
дв |
|
|
Частота,кГц |
|
|
Частота, кГц, Положение допускаемой области по оси ординат произвольное |
о.! ол
Положение допускаемой области по оси орлнил
прон JIIO.ll.HOC
Черт. 2
Черт. 1

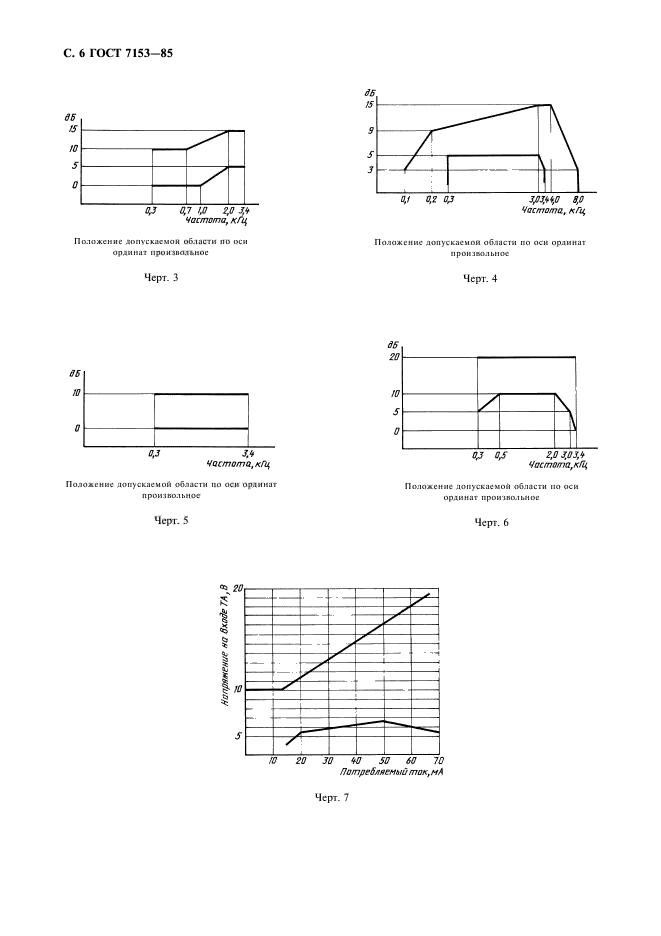

С. 6 ГОСТ 7153-85
Частота, нГи,
|
Положение допускаемой области по оси ординат промзиольное Черт. 3 |
Положение допускаемой области по оси ординат произвольное Черт. 4 |
частота.кГЦ
Положение допускаемой области но оси ординат произвольное Черт. 5 |
Положение допускаемой области но оси ординат проишольное Черт. 6 |
Потребляемый ток, мА Черт. 7

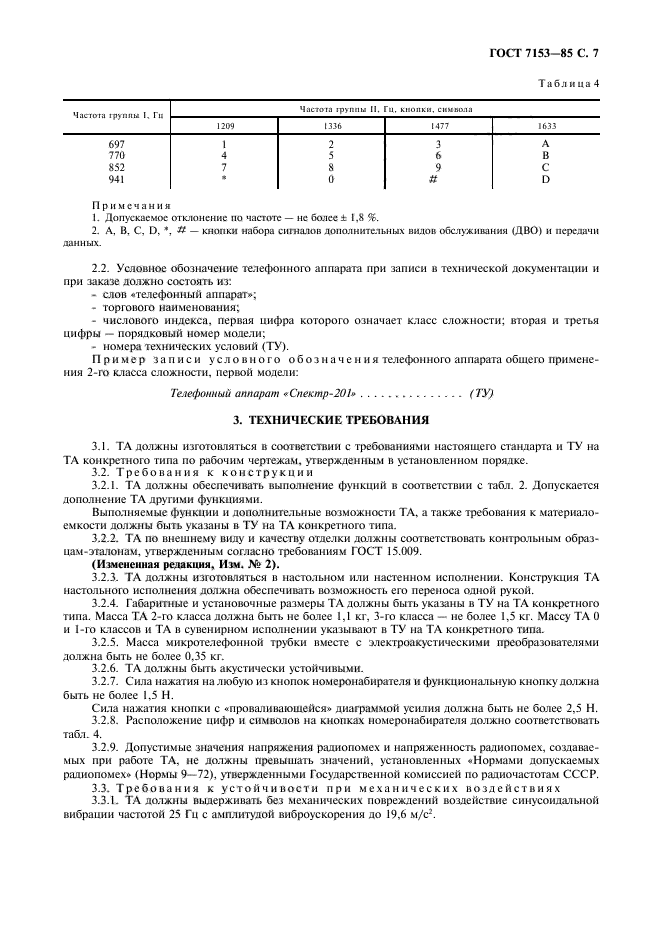

ГОСТ 7153-85 С. 7
|
Таблица4 |
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
|
Примечания 1. Допускаемое отклонение по частоте — не более ± 1,8 %. 2. А. В. С, D, *, # — кнопки набора сигналов дополнительных видов обслуживания (ДВО) и передачи данных. |
|||||||||||||||||||||||||||||
2.2. Условное обозначение телефонного аппарата при записи в технической документации и при заказе должно состоять из:
— слов «телефонный аппарат»;
— торгового наименования;
— числового индекса, первая цифра которого означает класс сложности; вторая и третья цифры — порядковый номер модели;
— номера технических условий (ТУ).
Пример записи условного обозначения телефонного аппарата общего применения 2-го класса сложности, первой модели:
Телефонный аппарат «Спектр-201»……………(ТУ)
3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
3.1. ТА должны изготовляться в соответствии с требованиями настоящего стандарта и ТУ на ТА конкретного типа по рабочим чертежам, утвержденным в установленном порядке.
3.2. Требования к конструкции
3.2.1. ТА должны обеспечивать выполнение функций в соответствии с табл. 2. Допускается дополнение ТА другими функциями.
Выполняемые функции и дополнительные возможности ТА. а также требования к материалоемкости должны быть указаны в ТУ на ТА конкретного типа.
3.2.2. ТА по внешнему виду и качеству отделки должны соответствовать контрольным образцам-эталонам. утвержденным согласно требованиям ГОСТ 15.009.
(Измененная редакция, Изм. № 2).
3.2.3. ТА должны изготовляться в настольном или настенном исполнении. Конструкция ТА настольного исполнения должна обеспечивать возможность его переноса одной рукой.
3.2.4. Габаритные и установочные размеры ТА должны быть указаны в ТУ на ТА конкретного типа. Масса ТА 2-го класса должна быть не более 1,1 кг, 3-го класса — не более 1,5 кг. Массу ТА О и 1-го классов и ТА в сувенирном исполнении указывают в ТУ на ТА конкретного типа.
3.2.5. Масса микротелефон нон трубки вместе с электроакустическими преобразователями должна быть не более 0.35 кг.
3.2.6. ТА должны быть акустически устойчивыми.
3.2.7. Сила нажатия на любую из кнопок номеронабирателя и функциональную кнопку должна быть не более 1.5 Н.
Сила нажатия кнопки с «проваливающейся* диаграммой усилия должна быть не более 2,5 Н.
3.2.8. Расположение цифр и символов на кнопках номеронабирателя должно соответствовать табл. 4.
3.2.9. Допустимые значения напряжения радиопомех и напряженность радиопомех, создаваемых при работе ТА, не должны превышать значений, установленных «Нормами допускаемых радиопомех* (Нормы 9—72). утвержденными Государственной комиссией по радиочастотам СССР.
3.3. Требовалия к устойчивости при механических воздействиях
3.3.1. ТА должны выдерживать без механических повреждений воздействие синусоидальной вибраиии частотой 25 Гц с амплитудой виброус корен ия до 19,6 м/с2.

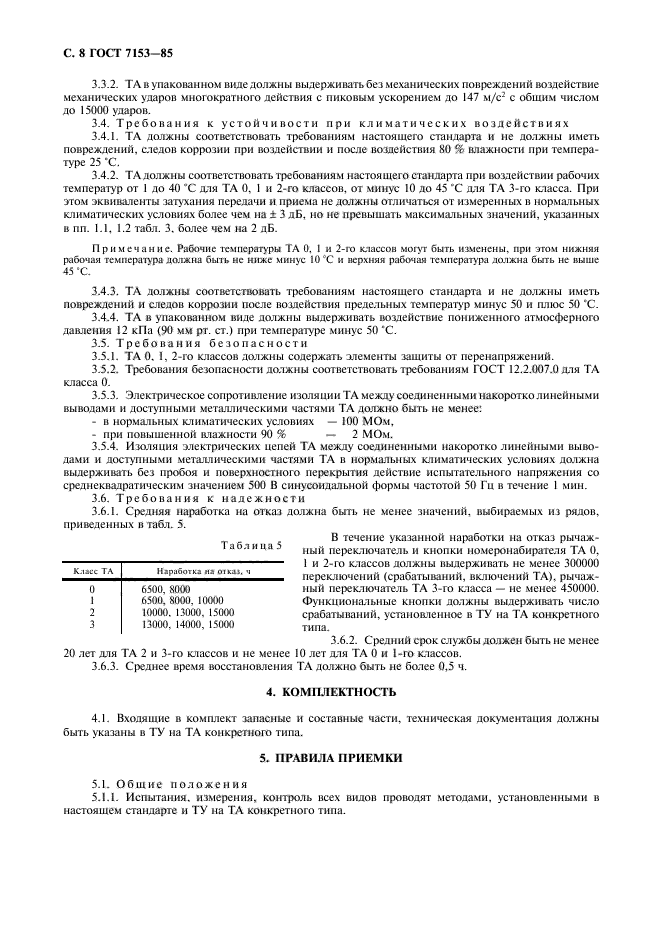

С. 8 ГОСТ 7153-85
3.3.2. ТА в упакованном виде должны выдерживать без механических повреждений воздействие механических ударов многократного действия с пиковым ускорением до 147 м/с2 с общим числом до 15000 ударов.
3.4. Требования к устойчивости при климатических воздействиях
3.4.1. ТЛ должны соответствовать требованиям настоящего стандарта и не должны иметь повреждений, следов коррозии при воздействии и после воздействия S0 % влажности при температуре 25 *С.
3.4.2. ТЛ должны соответствовать требованиям настоящего стандарта при воздействии рабочих температур от I до 40 «С для ТА 0. I и 2-го классов, от минус 10 до 45 ‘С для ТЛ 3-го класса. При этом эквиваленты затухания передачи и приема не должны отличаться от измеренных в нормальных климатических условиях более чем на ± 3 дБ. но не превышать максимальных значений, указанных в пп. 1.1. 1.2 табл. 3. более чем на 2 дБ.
Примечание. Рабочие температуры ТА 0. I и 2-го классов могут быть изменены, при этом нижняя рабочая температура должна быть не ниже минус 10 ‘С и иерхняя рабочая температура должна быть не выше 45 ‘С.
3.4.3. ТЛ должны соответствовать требованиям настоящего стандарта и не должны иметь повреждений и следов коррозии пекле воздействия предельных температур минус 50 и плюс 50 ‘С.
3.4.4. ТА в упакованном виде должны выдерживать воздействие пониженного атмосферного давления 12 кПа (90 мм рт. ст.) при температуре минус 50 *С.
3.5. Требования безопасности
3.5.1. ТА 0. 1, 2-го классов должны содержать элементы защиты от перенапряжений.
3.5.2. Требования безопасности должны соответствовать требованиям ГОСТ 12.2.007.0 для ТА класса 0.
3.5.3. Электрическое сопротивление изоляции ТА между соединенными накоротко линейными выводами и доступными металлическими частями ТА должно быть не менее:
— в нормальных климатических условиях — 100 МОм,
— при повышенной влажности 90 % — 2 МОм.
3.5.4. Изоляция электрических цепей ТА между соединенными накоротко линейными выводами и доступными металлическими частями ТА в нормальных климатических условиях должна выдерживать без пробоя и поверхностного перекрытия действие испытательного напряжения со среднеквадратическим значением 500 В синусоидальной формы частотой 50 Гц в течение 1 мин.
3.6. Требования к надежности
3.6.1. Средняя наработка на отказ должна быть не менее значений, выбираемых из рядов, приведенных в табл. 5.
В течение указанной наработки на отказ рычажный переключатель и кнопки номеронабирателя ТА 0, 1 и 2-го классов должны выдерживать не менее 300000 переключений (срабатываний, включений ТЛ), рычажный переключатель ТА 3-го класса — не менее 450000. Функциональные кнопки должны выдерживать число срабатываний, установленное в ТУ на ТА конкретного типа.
|
Табл и ца 5 |
||||||||||
|
3.6.2. Средний срок службы должен быть не менее 20 лет для ТЛ 2 и 3-го классов и не менее 10 лет для ТА 0 и I-го классов.
3.6.3. Среднее время восстановления ТА должно быть не более 0,5 ч.
4. КОМПЛЕКТНОСТЬ
4.1. Входящие в комплект запасные и составные части, техническая документация должны быть указаны в ТУ на ТА конкретного типа.
5. ПРАВИЛА ПРИЕМКИ
5.1. Общие положения
5.1.1. Испытания, измерения, контроль всех видов проводят методами, установленными в настоящем стандарте и ТУ на ТА конкретного типа.

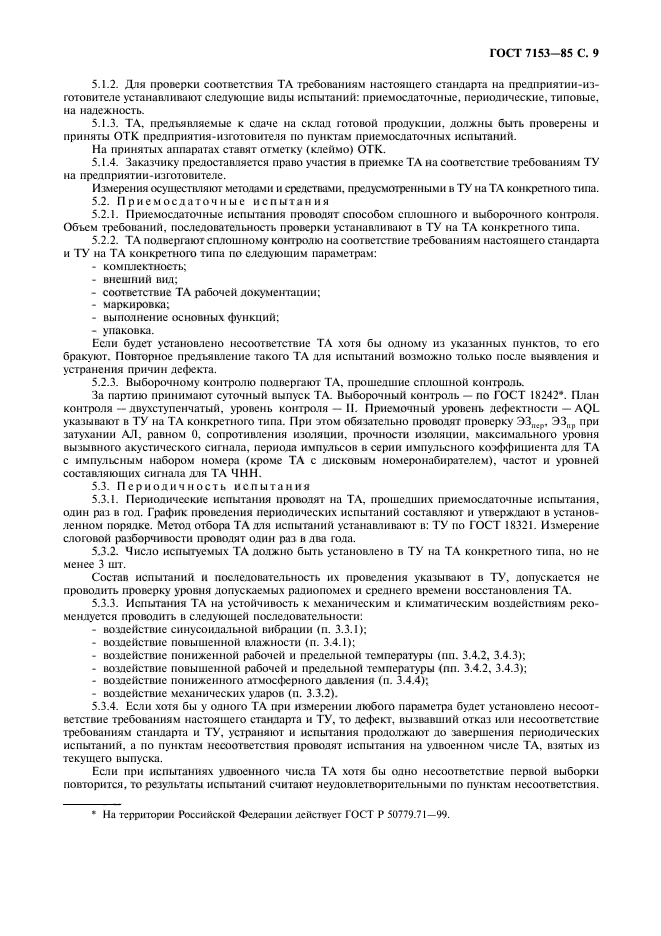

ГОСТ 7153-85 С. 9
5.1.2. Для проверки соответствия ТА требованиям настоящего стандарта на предприятин-из-готовитеде устанавливают следующие виды испытаний: приемосдаточные, периодические, типовые, на надежность.
5.1.3. ТА. предъявляемые к сдаче на склад готовой продукции, должны быть проверены и приняты О ГК предприятия-изготовителя по пунктам приемосдаточных испытаний.
На принятых аппаратах ставят отметку (клеймо) ОГК.
5.1.4. Заказчику предоставляется право участия в приемке ТА на соответствие требованиям ТУ на предприятии-изготовителе.
Измерения осуществляют методами и средствами, предусмотренными в ТУ на ТА конкретного типа.
5.2. Приемосдаточные испытания
5.2.1. Приемосдаточные испытания проводят способом сплошного и выборочного контроля. Объем требований, последовательность проверки устанавливают в ТУ на ТА конкретного типа.
5.2.2. ТА подвергают сплошному ко»ггролю на соответствие требованиям настоящего стандарта и ТУ на ТА конкретного типа по следующим параметрам:
— комплектность;
— внешний вид;
— соответствие ТА рабочей документации;
— маркировка;
— выполнение основных функций;
— упаковка.
Если будет установлено несоответствие ТА хотя бы одному из указанных пунктов, то его бракуют. Повторное предъявление такого ТА для испытаний возможно только после выявления и устранения причин дефекта.
5.2.3. Выборочному контролю подвергают ТА, прошедшие сплошной контроль.
За партию принимают суточный выпуск ТА. Выборочный контроль — по ГОСТ 1S2421. План контроля—двухступенчатый, уровень контроля — II. Приемочный уровень дефектности — AQL указывают в ТУ на ГА конкретного типа. При этом обязательно проводят проверку ЭЗП4р, Э3|1р при затухании АЛ, равном 0. сопротивления изоляции, прочности изоляции, максимального уровня вызывного акустического сигнала, периода импульсов в серии импульсного коэффициента для ТА с импульсным набором номера (кроме ТА с дисковым номеронабирателем), частот и уровней составляющих сигнала для ТА ЧНН.
5.3. Периодичность испытания
5.3.1. Периодические испытания проводят на ТА, прошедших приемосдаточные испытания, один раз в год. График проведения периодических испытаний составляют и утверждают в установленном порядке. Метод отбора ГА для испытаний устанавливают в: ТУ по ГОСТ 18321. Измерение слоговой разборчивости проводят один раз в два года.
5.3.2. Число испытуемых ТА должно быть установлено в ТУ на ТА конкретного типа, но не менее 3 шт.
Состав испытаний и последовательность их проведения указывают в ТУ, допускается не проводить проверку уровня допускаемых радиопомех и среднего времени восстановления ТА.
5.3.3. Испытания ТА на устойчивость к механическим и климатическим воздействиям рекомендуется проводить в следующей последовательности:
— воздействие синусоидальной вибрации (п. 3.3.1);
— воздействие повышенной влажности (п. 3.4.1);
— воздействие пониженной рабочей и предельной температуры (пп. 3.4.2, 3.4.3);
— воздействие повышенной рабочей и предельной температуры (пп. 3.4.2, 3.4.3);
— воздействие пониженного атмосферного давления (п. 3.4.4);
— воздействие механических ударов (п. 3.3.2).
5.3.4. Если хотя бы у одного ГА при измерении любого параметра будет установлено несоответствие требованиям настоящего стандарта и ТУ, то дефект, вызвавший отказ или несоответствие требованиям стандарта и ТУ, устраняют и испытания продолжают до завершения периодических испытаний, а по пунктам несоответствия проводят испытания на удвоенном числе ТА. взятых из текущего выпуска.
Если при испытаниях удвоенного числа ТА хотя бы одно несоответствие первой выборки повторится, то результаты испытаний считают неудовлетворительными по пунктам несоответствия.
1
На территории Российской Федерации действует ГОСТ Р 50779.71-99.

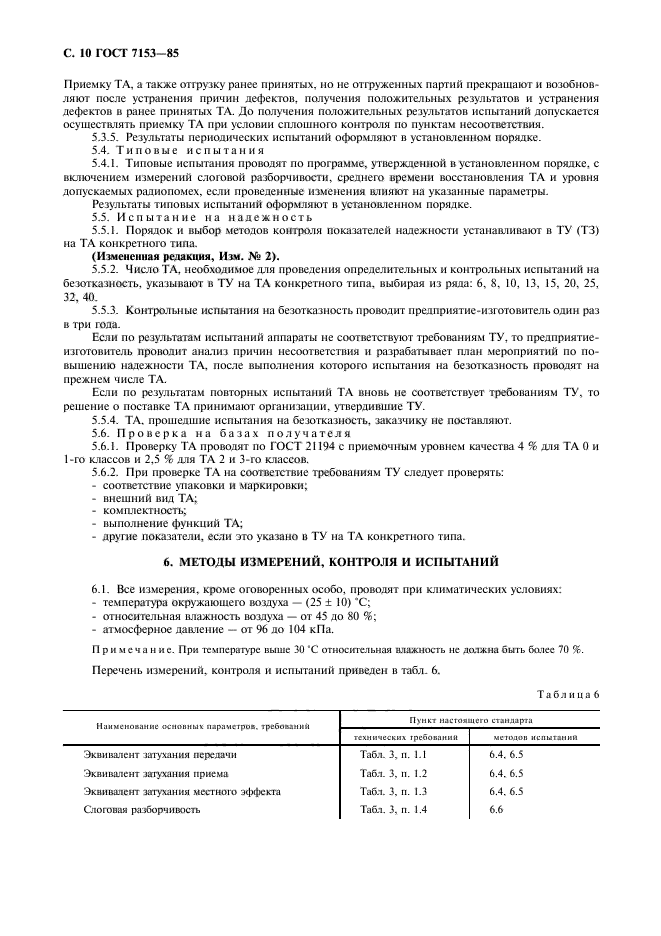

С. 10 ГОСТ 7153-85
Приемку ТА, а также отгрузку ранее принятых, но не отгруженных партий прекращают и возобнов-ляют после устранения причин дефектов, получения положительных результатов и устранения дефектов в ранее принятых ТА. До получения положительных результатов испытаний допускается осуществлять приемку ГА при условии сплошного контроля по пунктам несоответствия.
5.3.5. Результаты периодических испытаний оформляют в установленном порядке.
5.4. Типовые испытания
5.4.1. Типовые испытания проводят по программе, утвержденной в установленном порядке, с включением измерений слоговой разборчивости, среднего времени восстановления ТА и уровня допускаемых радиопомех, если проведенные изменения влияют на указанные параметры.
Результаты типовых испытаний оформляют в установленном порядке.

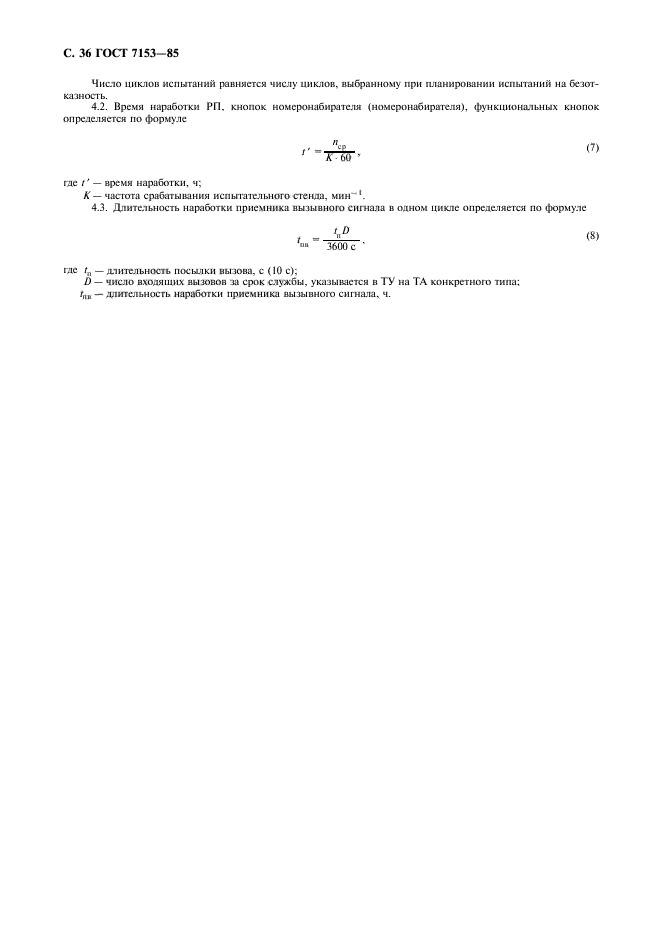

5.5. Испытание на надежность
5.5.1. Порядок и выбор методов контроля показателей надежности устанавливают в ТУ (ТЗ) на ТА конкретного типа.
(Измененная редакция, Изм. № 2).
5.5.2. Число ГА. необходимое для проведения определительных и контрольных испытаний на безотказность, указывают в ТУ на ТА конкретного типа, выбирая из ряда: 6, 8. 10, 13, 15, 20. 25, 32, 40.
5.5.3. Контрольные испытания на безотказность проводит предприятие-изготовитель один раз в три года.
Если по результатам испытаний аппараты не соответствуют требованиям ТУ, то предприятие-изготовитель проводит анализ причин несоответствия и разрабатывает план мероприятий по повышению надежности ТА. после выполнения которого испытания на безотказность проводят на прежнем числе ТА.
Если по результатам повторных испытаний ТА вновь не соответствует требованиям ТУ, то решение о поставке ТА принимают организации, утвердившие ТУ.
5.5.4. ТА. прошедшие испытания на безотказность, заказчику не поставляют.
5.6. Проверка на базах получателя
5.6.1. Проверку ТА проводят по ГОСТ 21194 с приемочным уровнем качества 4 % для ТА 0 и 1-го классов и 2.5 % для ТА 2 и 3-го классов.
5.6.2. При проверке ТА на соответствие требованиям ТУ следует проверять:
— соответствие упаковки и маркировки;
— внешний вид ТА;
— комплектность;
— выполнение функций ТА;
— другие показатели, если это указано в ТУ на ТА конкретного типа.

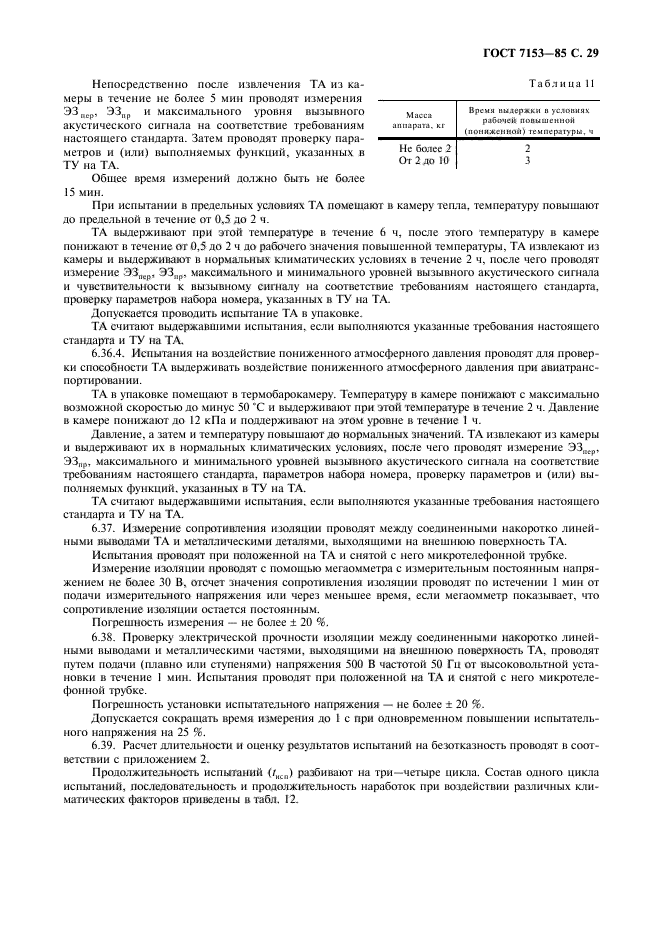

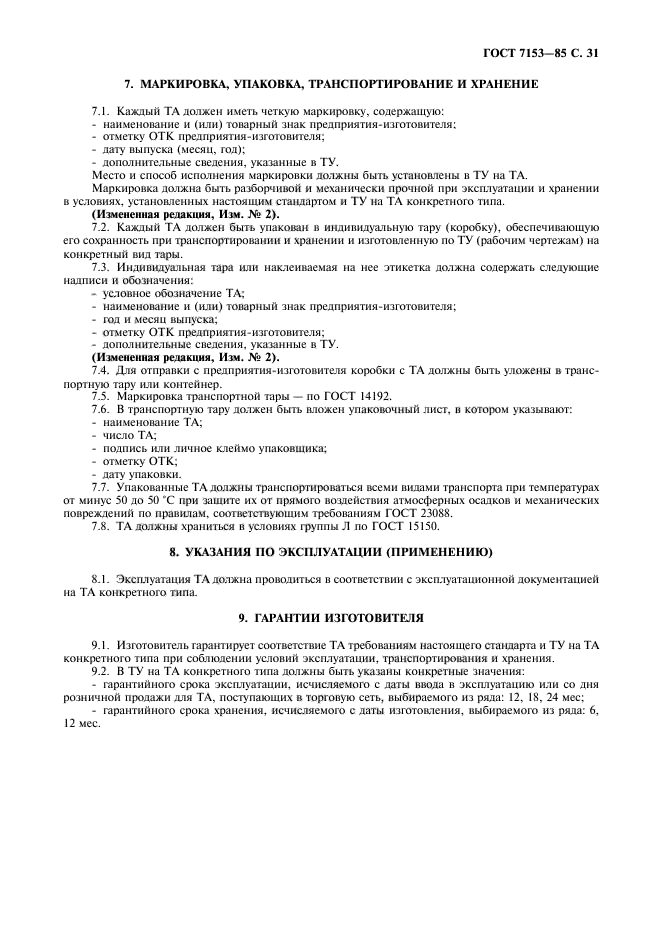

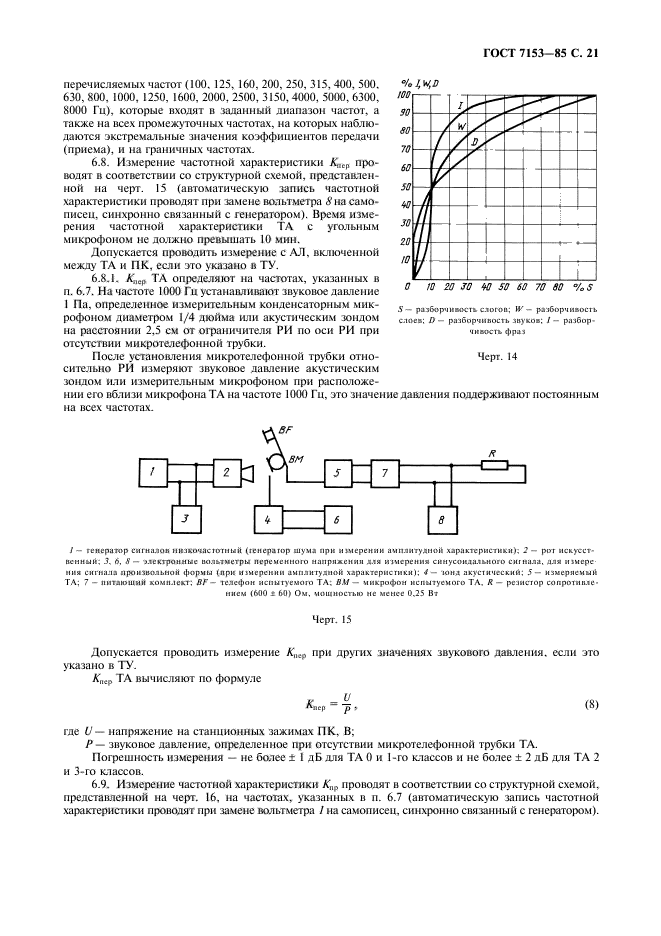

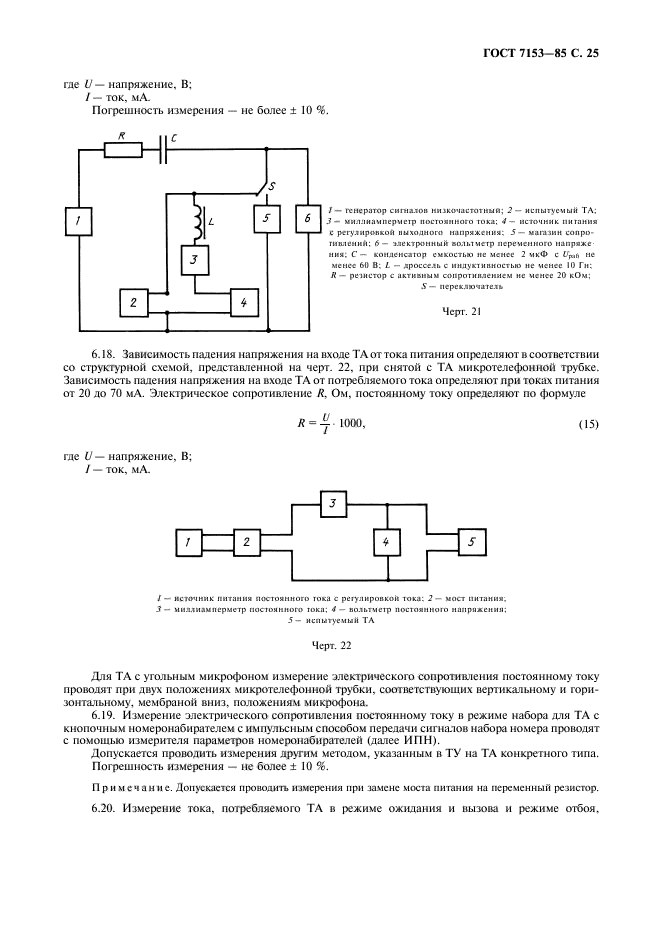

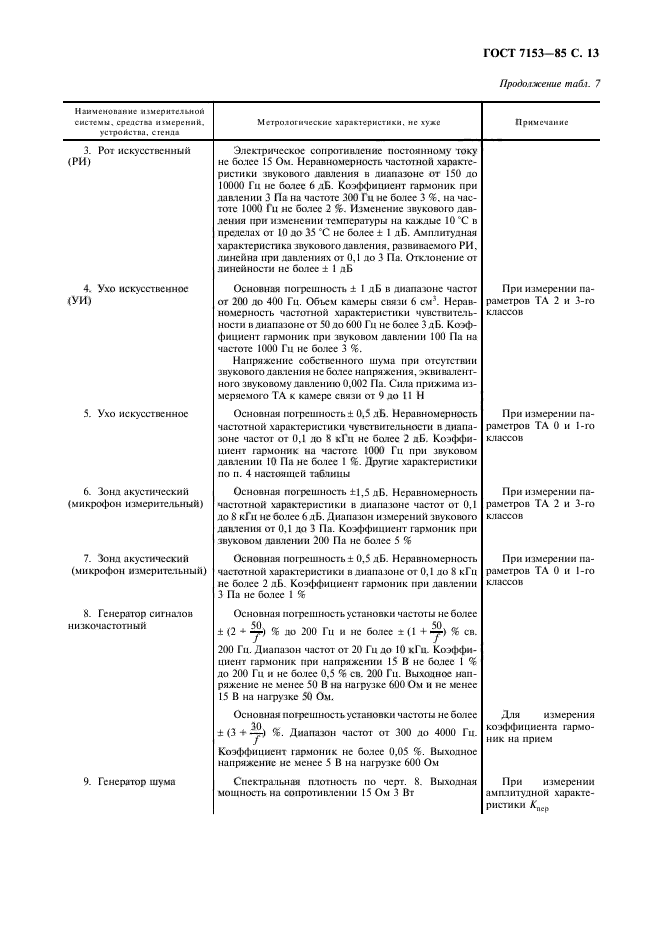

6. МЕТОДЫ ИЗМЕРЕНИЙ, КОНТРОЛЯ И ИСПЫТАНИЙ
6.1. Все измерения, кроме оговоренных особо, проводят при климатических условиях:
— температура окружающего воздуха — (25 ± 10) ‘С;
— относительная влажность воздуха — от 45 до 80 %\
— атмосферное давление — от % до 104 кПа.
Примечание. При температуре выше 30 ‘С относительная влажность не должна быть более 70 %.
Перечень измерений, контроля и испытаний приведен в табл. 6.
|

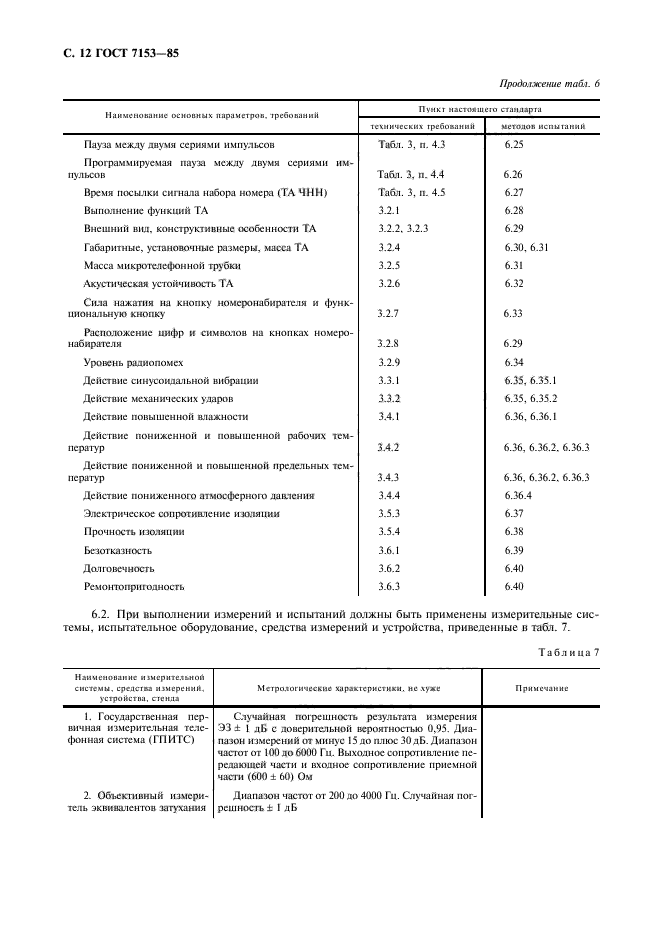

Таблица 6 |
|||||||||||||||||
|
|||||||||||||||||

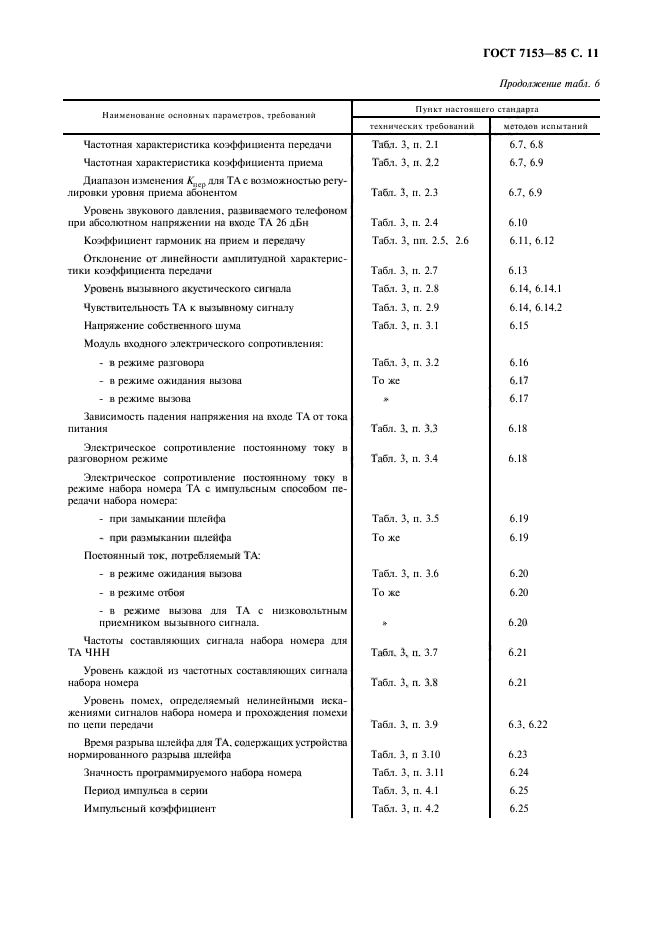

ГОСТ 7153-85 С. 11
|
Продолжение таш. 6 |
|||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||
