Бронзы оловянные литейные. Марки
Заменяет
Страница 1
Страница 2
Страница 3
Страница 4
Страница 5
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БРОНЗЫ ОЛОВЯННЫЕ ЛИТЕИНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ ГОСТ 613-79
Издание официальное
Москва
УДК 669.35’6:006.354 Группа В51

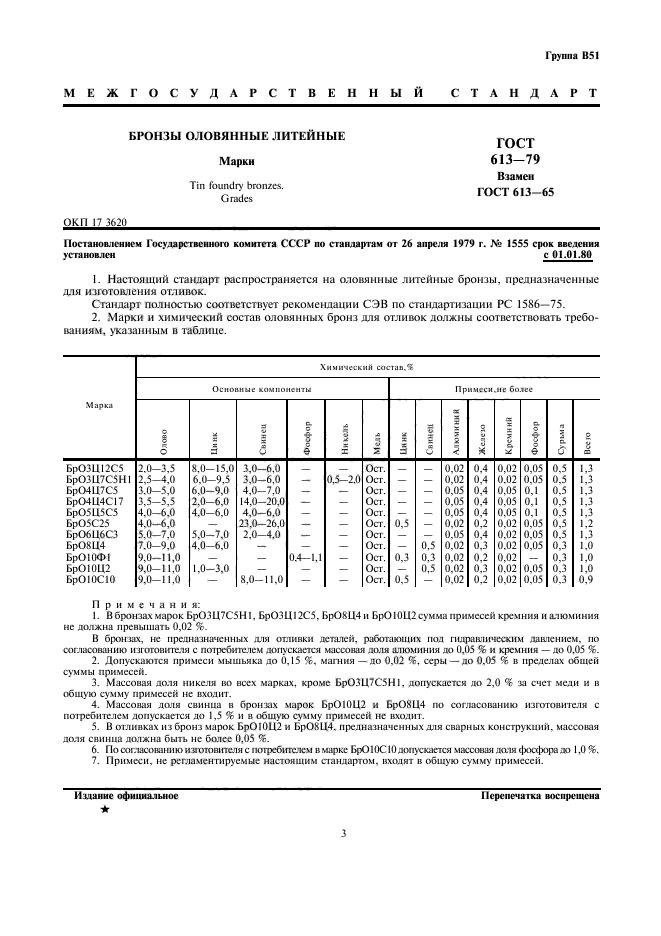

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БРОНЗЫ ОЛОВЯННЫЕ ЛИТЕИНЫЕ
ГОСТ
Технические условия 613-79
Взамен ГОСТ 613-65
ОКП 173620
Постановлением Государственного комитета СССР по стандартам от 26 апреля 1979 г. № 1555 срок введения установлен
Срок действия с 01.01.80
1. Настоящий стандарт распространяется на оловянные литейные бронзы, предназначенные для изготовления отливок.
2. Марки и химический состав оловянных бронз для отливок должны соответствовать требованиям, указанным в таблице.
|
Марка |
Химический состав, % |
|||||
|
Основные компоненты |
||||||
|
Олово |
Цинк |
Свинец |
Фосфор |
Никель |
Медь |
|
|
БрОЗЦ12С5 |
2,0—3,5 |
8,0—15,0 |
3,0—6,0 |
— |
— |
Ост. |
|
БрОЗЦ7С5Н1 |
2,5—4,0 |
6,0—9,5 |
3,0—6,0 |
— |
0,5—2,0 |
Ост. |
|
Бр04Ц7С5 |
3,0—5,0 |
6,0—9,0 |
4,0— 7,0 |
— |
— |
Ост. |
|
Бр04Ц4С17 |
3,5—5,5 |
2,0—6,0 |
14,0—20,0 |
— |
— |
Ост. |
|
Бр05Ц5С5 |
4,0—6,0 |
4,0—6,0 |
4,0—6,0 |
— |
— |
Ост. |
|
Бр05С25 |
4,0—6,0 |
— |
23,0—26,0 |
— |
— |
Ост. |
|
БрОбЦбСЗ |
5,0—7,0 |
5,0—7,0 |
2,0—4,0 |
— |
— |
Ост. |
|
Бр08Ц4 |
7,0—9,0 |
4,0—6,0 |
— |
— |
— |
Ост. |
|
БрОЮФ1 |
9,0—11,0 |
— |
— |
0,4—1,1 |
— |
Ост. |
|
БрОЮЦ2 |
9,0—11,0 |
1,0—3,0 |
— |
— |
— |
Ост. |
|
БрОЮСЮ |
9,0—11,0 |
— |
8,0—11,0 |
— |
— |
Ост. |
|
Марка |
Химический состав, % |
|||||||
|
Примеси, не более |
||||||||
|
Цинк |
Свинец |
Алюмений |
Железо |
Кремний |
Фосфор |
Сурьма |
Всего |
|
|
БрОЗЦ12С5 |
— |
— |
0,02 |
0,4 |
0,02 |
0,05 |
0,5 |
1,3 |
|
БрОЗЦ7С5Н1 |
— |
— |
0,02 |
0,4 |
0,02 |
0,05 |
0,5 |
1,3 |
|
Бр04Ц7С5 |
— |
— |
0,05 |
0,4 |
0,05 |
0,1 |
0,5 |
1,3 |
|
Бр04Ц4С17 |
— |
— |
0,05 |
0,4 |
0,05 |
0,1 |
0,5 |
1,3 |
|
Бр05Ц5С5 |
— |
— |
0,05 |
0,4 |
0,05 |
0,1 |
0,5 |
1,3 |
|
Бр05С25 |
0,5 |
— |
0,02 |
0,2 |
0,02 |
0,05 |
0,5 |
1,2 |
|
БрОбЦбСЗ |
— |
— |
0,05 |
0,4 |
0,02 |
0,05 |
0,5 |
1,3 |
|
Бр08Ц4 |
— |
0,5 |
0,02 |
0,3 |
0,02 |
0,05 |
0,3 |
1,0 |
|
БрОЮФ1 |
0,3 |
0,3 |
0,02 |
0,2 |
0,02 |
— |
0,3 |
1,0 |
|
БрОЮЦ2 |
— |
0,5 |
0,02 |
0,3 |
0,02 |
0,05 |
0,3 |
1,0 |
|
БрОЮСЮ |
0,5 |
— |
0,02 |
0,2 |
0,02 |
0,05 |
0,3 |
0,9 |
Примечания:
1. В бронзах марок БрОЗЦ7С5Н1, БрОЗЦ12С5, Бр08Ц4 и БрОЮЦ2 сумма примесей кремния и алюминия не должна превышать 0,02%.
В бронзах, не предназначенных для отливки деталей, работающих под гидравлическим давлением, по согласованию изготовителя с потребителем допускается массовая доля алюминия до 0,05% и кремния — до 0,05%.
2. Допускаются примеси мышьяка до 0,15%, магния — до 0,02%, серы — до 0,05%) в пределах общей суммы примесей.
3. Массовая доля никеля во всех марках, кроме БрОЗЦ7С5Н1, допускается до 2,0%о за счет меди и в общую сумму примесей не входит.
4. Массовая доля свинца в бронзах марок БрОЮЦ2 и Бр08Ц4 по согласованию изготовителя с потребителем допускается до 1,5% и в общую массу примесей не входит.
5. В отливках из бронз марок БрОЮЦ2 и Бр08Ц4, предназначенных для сварных конструкций, массовая доля свинца должна быть не более 0,05%).
6. По согласованию изготовителя с потребителем в марке БрОЮСЮ допускается массовая доля фосфора до 1,0%о.
7. Примеси, не регламентируемые настоящим стандартом, входят в общую сумму примесей.

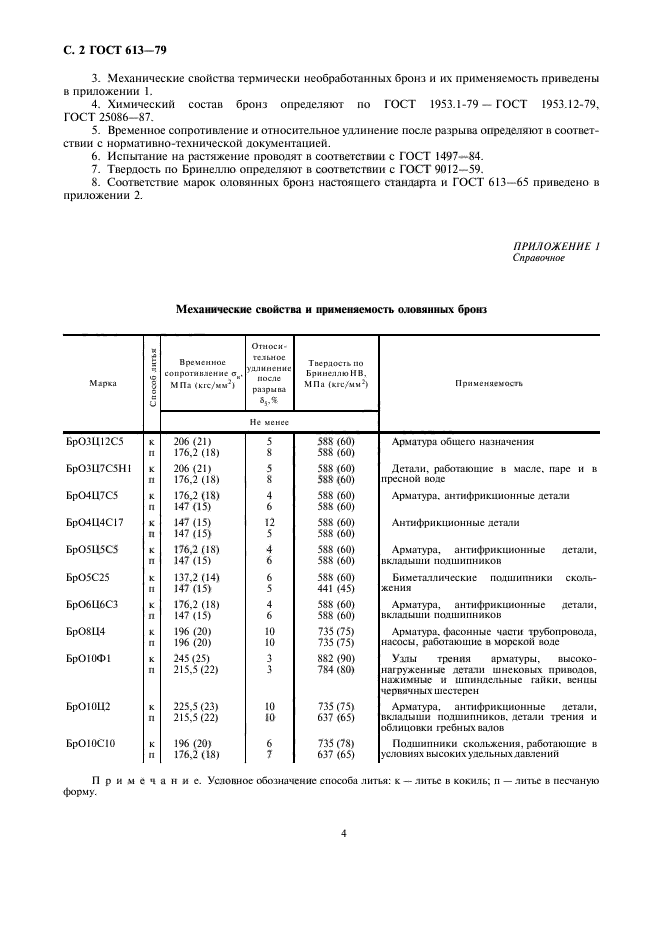

3. Механические свойства термически необработанных бронз и их применяемость приведены в справочном приложении 1.
4. Химический состав бронз определяют по ГОСТ 1953.1-79 — ГОСТ 1953.12-79, ГОСТ 25086-87.
5. Временное сопротивление и относительное удлинение после разрыва определяют в соответствии с нормативно-технической документацией.
6. Испытание на растяжение проводят в соответствии с ГОСТ 497-84.
7. Твердость по Бринеллю определяют в соответствии с ГОСТ 9012-59.
8. Соответствие марок оловянных бронз настоящего стандарта и ГОСТ 613-79 приведено в справочном приложении 2.
ПРИЛОЖЕНИЕ 1 Справочное
|
Механические свойства и применяемость оловянных бронз |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Примечание. Условное обозначение способа литья: к — литье в кокиль; п — литье в песчаную форму. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ПРИЛОЖЕНИЕ 2 Справочное
|
Марки бронз по настоящему стандарту |
Марки бронз по ГОСТ 613-68 |
Марки бронз по настоящему стандарту |
Марки бронз по ГОСГх613-65 |
|
БрОЗЦ12С5 |
БрОЦСЗ—12—5 |
БрОбЦбСЗ |
— |
|
БрОЗЦ7С5Н1 |
БрОЦСНЗ— 7— 5—1 |
Бр08Ц4 |
— |
|
Бр04Ц7С5 |
БрОЦСЗ,5—7—5 |
БрОЮФ1 |
— |
|
Бр04Ц4С17 |
БрОЦС4—4—17 |
БрОЮЦ2 БрОЮСЮ |
— |
|
Бр05Ц5С5 |
БрОЦС5— 5— 6 |
— |
|
|
Бр05С25 |
— |
