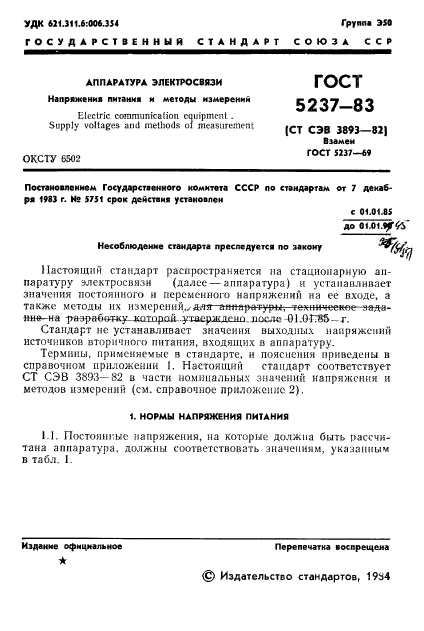

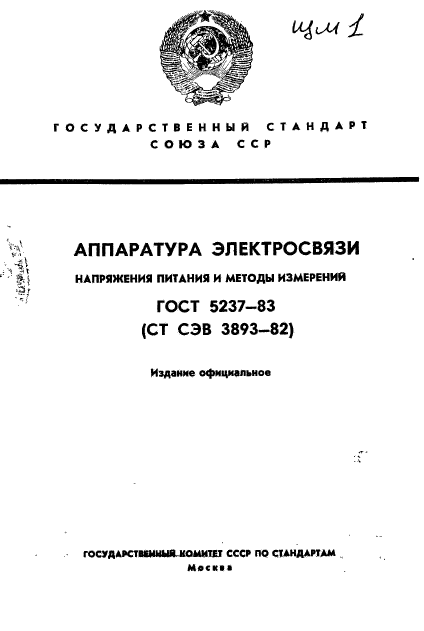

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

АППАРАТУРА ЭЛЕКТРОСВЯЗИ

НАПРЯЖЕНИЯ ПИТАНИЯ И МЕТОДЫ ИЗМЕРЕНИЙ

ГОСТ 5237-83

(СТ СЭВ 3893-82)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета СССР по стандартам от 7 декабря 1983 г. № 5751 срок действия установлен

с 01.01.85

до 01.01.90

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на стационарную аппаратуру электросвязи (далее — аппаратура) и устанавливает значения постоянного и переменного напряжений на ее входе, а также методы их измерений.

Стандарт не устанавливает значения выходных напряжений источников вторичного питания, входящих в аппаратуру.

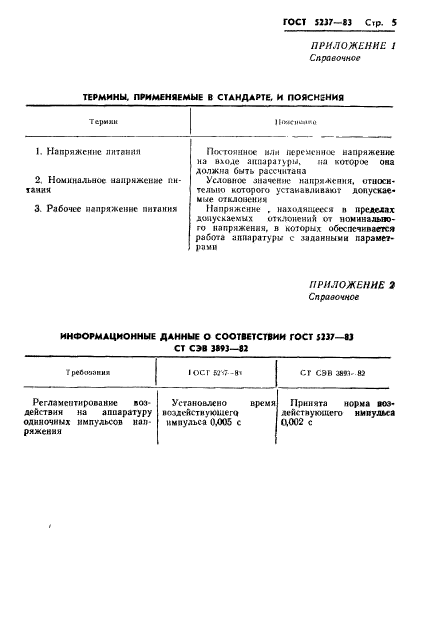

Термины, применяемые в стандарте, и Пояснения приведены в приложении 1. Стандарт содержит все требования стандарта СТ СЭВ 3893-82. Степень соответствия настоящего стандарта СТ СЭВ 3893-82 приведена в справочном приложении 2.

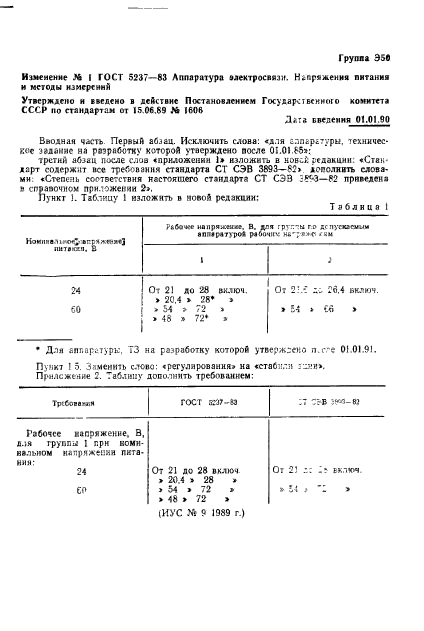

(Измененная редакция, Изм. № 1).

1. НОРМЫ НАПРЯЖЕНИЯ ПИТАНИЯ

1.1. Постоянные напряжения, на которые должна быть рассчитана аппаратура, должны соответствовать значениям, указанным в табл. 1.

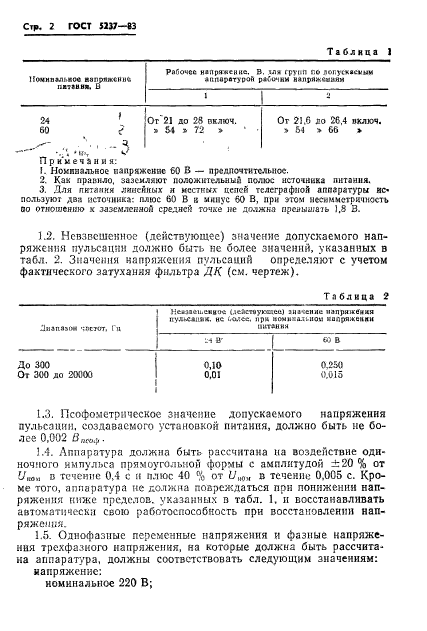

Таблица 1

* Для аппаратуры, ТЗ на разработку которой утверждено после 01.01.91.

Примечания:

1. Номинальное напряжение 60 В — предпочтительное.

2. Как правило, заземляют положительный полюс источника питания,

3. Для питания линейных и местных цепей телеграфной аппаратуры используют два источника плюс 60 В и минус 60 В, при этом несимметричность по отношению к заземленной средней точке не должна превышать 1,8 В.

(Измененная редакция, Изм. № 1).

1.2. Невзвешенное (действующее) значение допускаемого напряжения пуль
