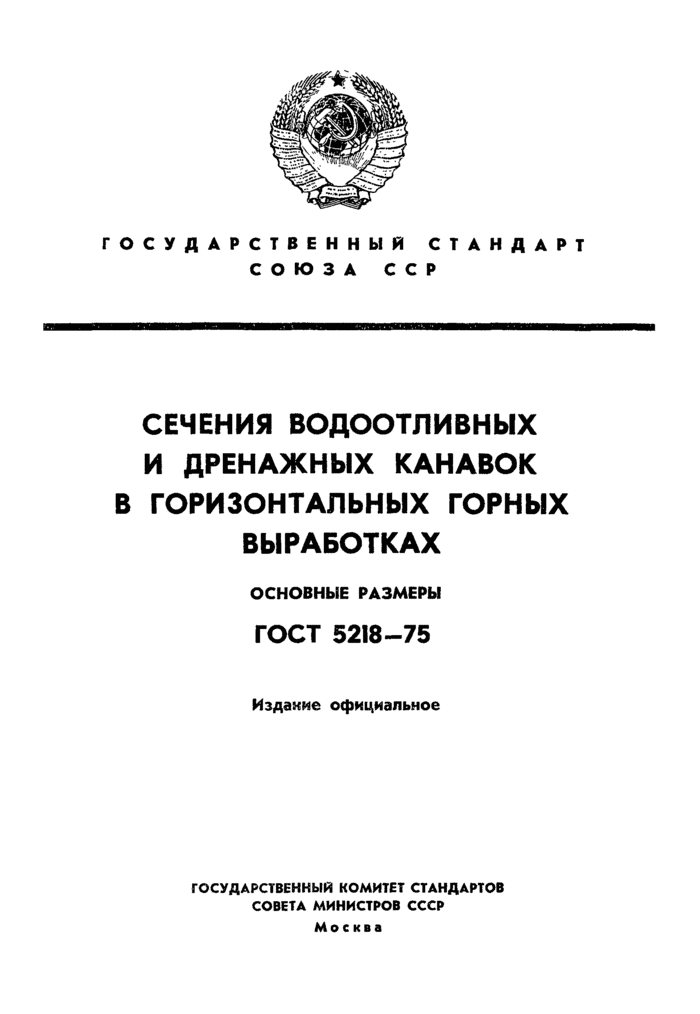

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СЕЧЕНИЯ ВОДООТЛИВНЫХ И ДРЕНАЖНЫХ КАНАВОК В ГОРИЗОНТАЛЬНЫХ ГОРНЫХ ВЫРАБОТКАХ
ОСНОВНЫЕ РАЗМЕРЫ
ГОСТ 5218-75
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ СОВЕТА МИНИСТРОВ СССР
М о с к ■ а

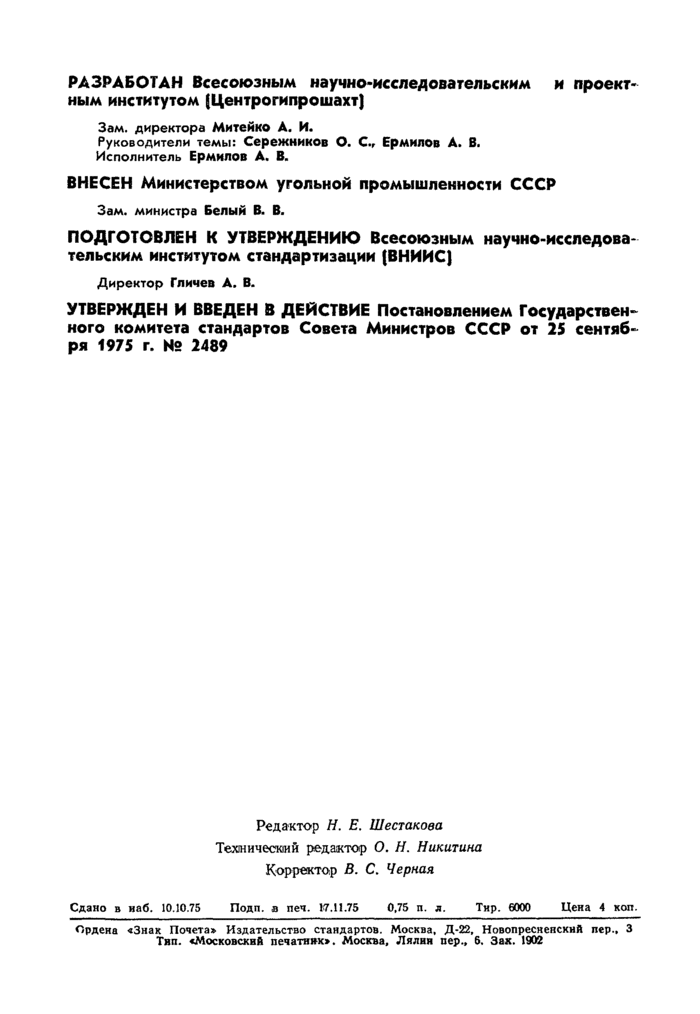

РАЗРАБОТАН Всесоюзным научно-исследовательским и проектным институтом (Центрогипрошахт)
Зам. директора Митейко А. И.
Руководители темы: Сережников О. С., Ермилов А. В.
Исполнитель Ермилов А. В.
ВНЕСЕН Министерством угольной промышленности СССР
Зам. министра Белый В. В.
ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом стандартизации (ВНИИС)
Директор Гличев А. В.
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 25 сентября 1975 г. № 2489
Редактор Я. Е. Шестакова Технический редактор О. Я. Никитина Корректор В. С. Черная
Сдано в иаб. 10.10.75 Подп. а печ. 17.11.75 0,75 п. я. Тир. 6000 Цена 4 коп.
Ордена «Знак Почета* Издательство стандартов. Москва, Д*22, Новопресиспскнй пер., 3 Тип. «Московский печатнях». Москва, Лялин пер., 6. Зах. 1902
УДК 622.268.5.001.24(083.74) Группа А02

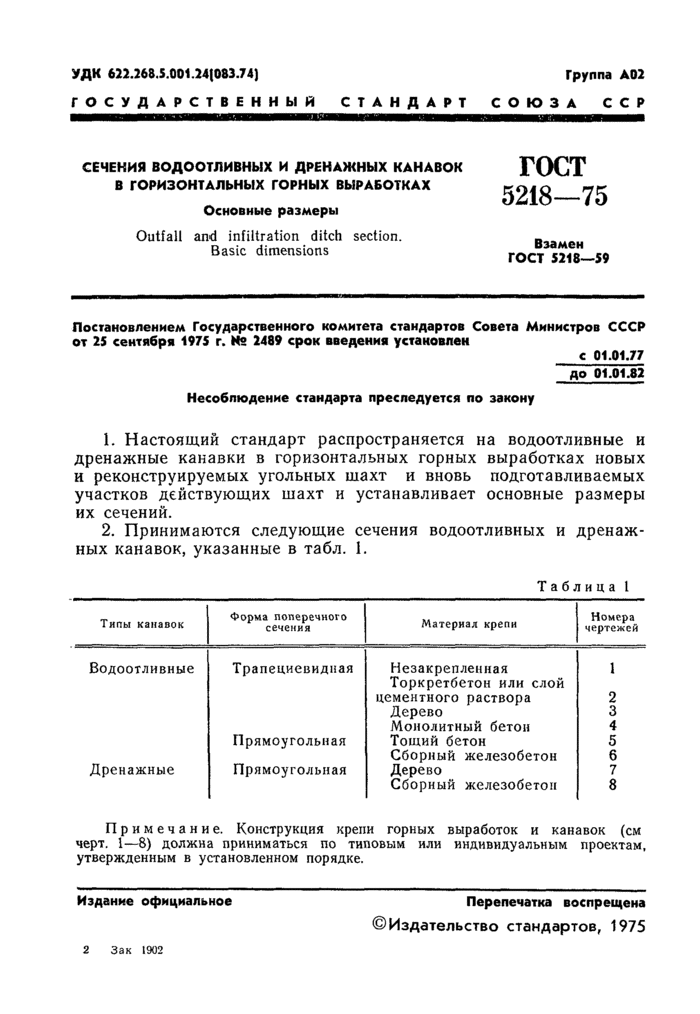

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СЕЧЕНИЯ ВОДООТЛИВНЫХ И ДРЕНАЖНЫХ КАНАВОК В ГОРИЗОНТАЛЬНЫХ ГОРНЫХ ВЫРАБОТКАХ
Основные размеры
Outfall and infiltration ditch section.
Basic dimensions
ГОСТ
5218—75
Взамен ГОСТ 5218-59
Постановлением Государственного комитета стандартов Совета Министров СССР от 25 сентября 1975 г. № 2489 срок введения установлен
с 01.01.77 до 01.01.82
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на водоотливные и дренажные канавки в горизонтальных горных выработках новых и реконструируемых угольных шахт и вновь подготавливаемых участков действующих шахт и устанавливает основные размеры их сечений.
2. Принимаются следующие сечения водоотливных и дренажных канавок, указанные в табл. 1.
Таблица 1
|
Типы канавок |
Форма поперечного сечения |
Материал крепи |
Номера чертежей |
|
Водоотливные |
Трапециевидная |
Незакрепленная Торкретбетон или слой |
1 |
|
цементного раствора |
2 |
||
|
Дерево |
3 |
||
|
Монолитный бетон |
4 |
||
|
Прямоугольная |
Тощий бетон |
5 |
|
|
Сборный железобетон |
6 |
||
|
Дренажные |
Прямоугольная |
Дерево |
7 |
|
Сборный железобетон |
8 |
Примечание. Конструкция крепи горных выработок и канавок (см черт. 1—8) должна приниматься по типовым или индивидуальным проектам, утвержденным в установленном порядке.
Издание официальное
2 Зак 1902
Перепечатка воспрещена
©Издательство стандартов, 1975

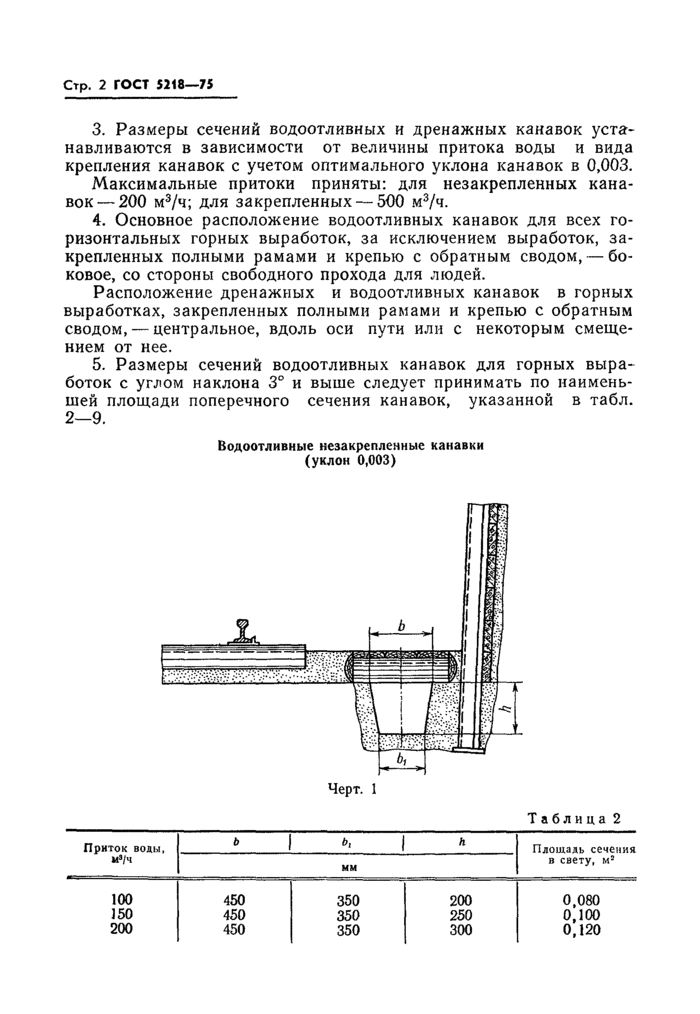

Стр. 2 ГОСТ 5218-75
3. Размеры сечений водоотливных и дренажных канавок устанавливаются в зависимости от величины притока воды и вида крепления канавок с учетом оптимального уклона канавок в 0,003.
Максимальные притоки приняты: для незакрепленных канавок— 200 м3/ч; для закрепленных — 500 м3/ч.
4. Основное расположение водоотливных канавок для всех горизонтальных горных выработок, за исключением выработок, закрепленных полными рамами и крепью с обратным сводом, — боковое, со стороны свободного прохода для людей.
Расположение дренажных и водоотливных канавок в горных выработках, закрепленных полными рамами и крепью с обратным сводом, — центральное, вдоль оси пути или с некоторым смещением от нее.
5. Размеры сечений водоотливных канавок для горных выработок с углом наклона 3° и выше следует принимать по наименьшей площади поперечного сечения канавок, указанной в табл. 2—9.
Водоотливные незакрепленные канавки (уклон 0,003)
|
Приток воды, м’/ч |
6 |
Ь, | |
Л |
Площадь сечения в свету, м9 |
|
мм |
||||
|
100 |
450 |
350 |
200 |
0,080 |
|
150 |
450 |
350 |
250 |
0,100 |
|
200 |
450 |
350 |
300 |
0,120 |
ГОСТ 5218-75 Стр. 3

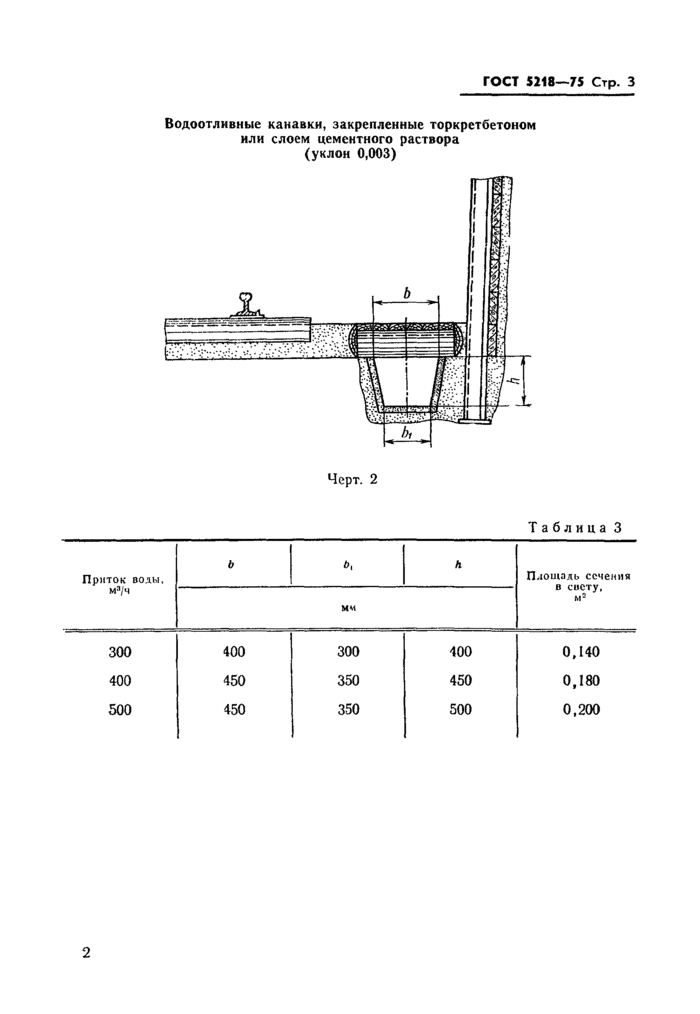

Водоотливные канавки, закрепленные торкретбетоном или слоем цементного раствора (уклон 0,003)
Таблица 3
|
Приток воды. м»/ч |
ь |
ь, |
Л |
Площадь сечения в свету, м* |
|
мм |
||||
|
300 |
400 |
300 |
400 |
0,140 |
|
400 |
450 |
350 |
450 |
0,180 |
|
500 |
450 |
350 |
500 |
0,200 |
2

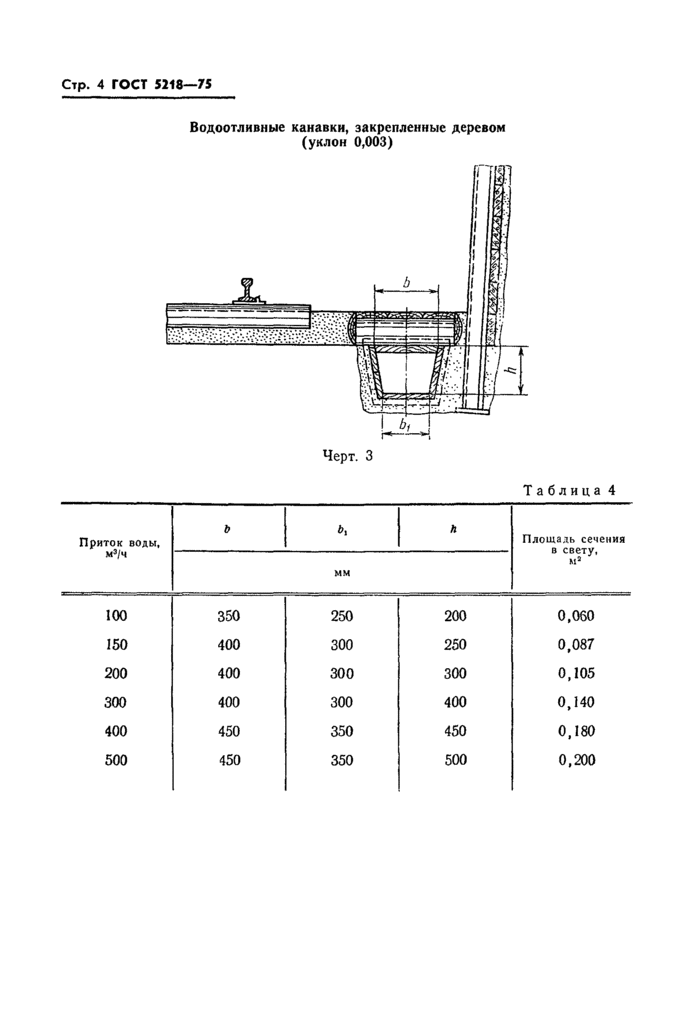

Водоотливные канавки, закрепленные деревом (уклон 0,003)
|
Приток воды, м*/ч |
ь |
Ьг |
А |
Площадь сечения в свету, м* |
|
мм |
||||
|
100 |
350 |
250 |
200 |
0,060 |
|
150 |
400 |
300 |
250 |
0,087 |
|
200 |
400 |
300 |
300 |
0,105 |
|
300 |
400 |
300 |
400 |
0,140 |
|
400 |
450 |
350 |
450 |
0,180 |
|
500 |
450 |
350 |
500 |
0,200 |
ГОСТ 5218-75 Стр. 5

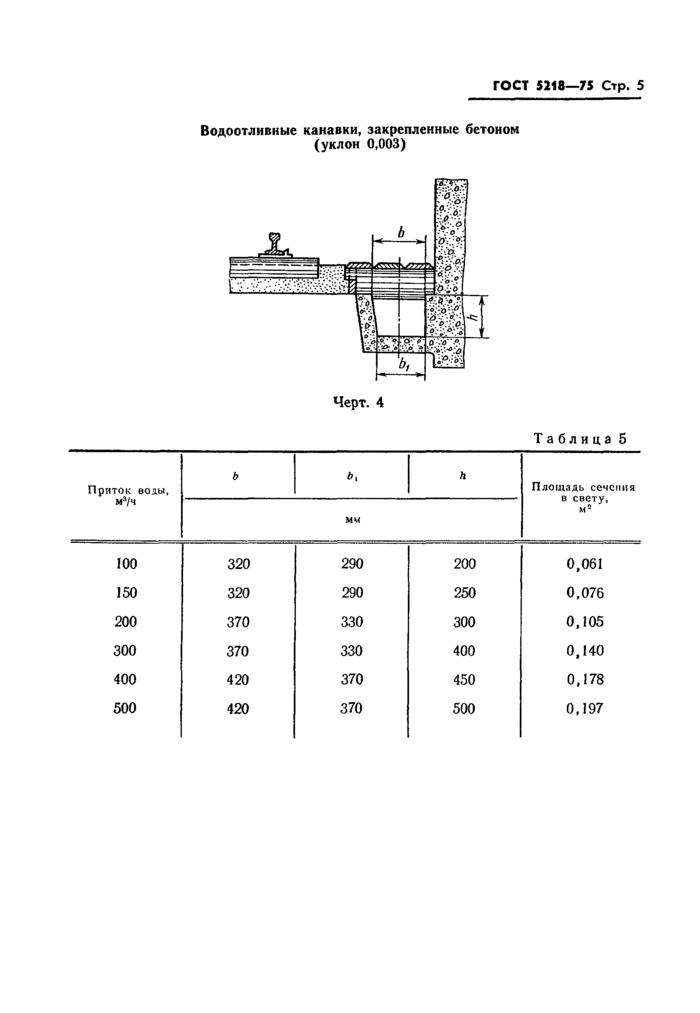

Водоотливные канавки, закрепленные бетоном (уклон 0,003)
Таблица 5
|
Приток воды, м*/ч |
ь |
ь, |
Л |
Площадь ссчсмия в свету, м9 |
|
мм |
||||
|
100 |
320 |
290 |
200 |
0,061 |
|
150 |
320 |
290 |
250 |
0,076 |
|
200 |
370 |
330 |
300 |
0,105 |
|
300 |
370 |
330 |
400 |
0,140 |
|
400 |
420 |
370 |
450 |
0,178 |
|
500 |
420 |
370 |
500 |
0,197 |

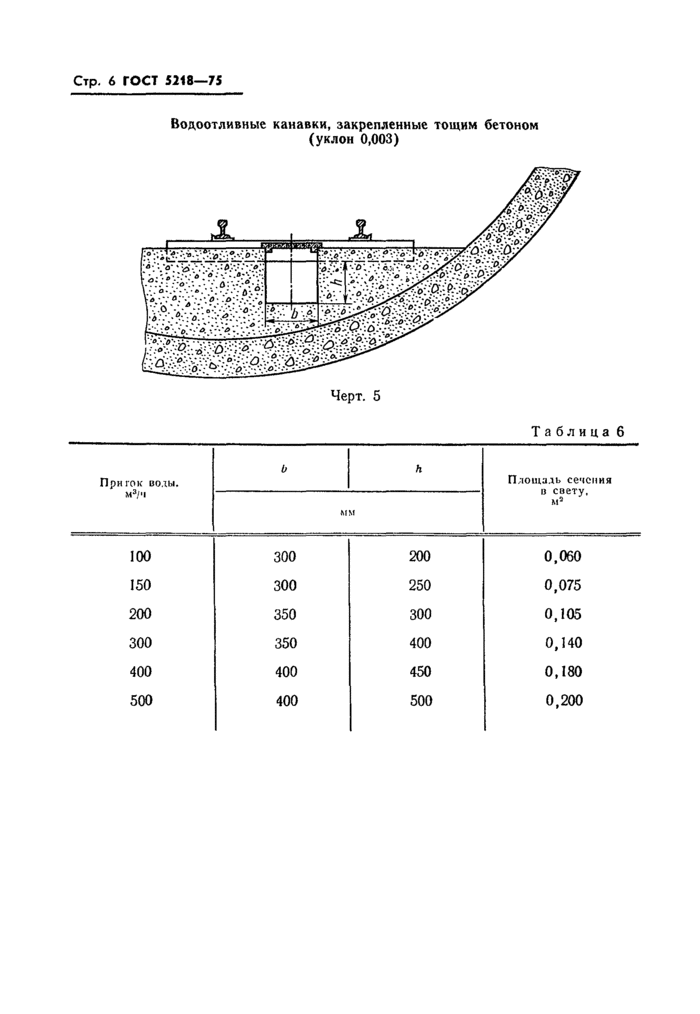

Водоотливные канавки, закрепленные тощим бетоном (уклон 0,003)
Таблица 6
|
При ГОК йоды. М*/’1 |
ь |
Л |
Площадь сечения о свету, м» |
|
мм |
|||
|
100 |
300 |
200 |
0,060 |
|
150 |
300 |
250 |
0,075 |
|
200 |
350 |
300 |
0,105 |
|
300 |
350 |
400 |
0,140 |
|
400 |
400 |
450 |
0,180 |
|
500 |
400 |
500 |
0,200 |
ГОСТ 5218-75 Стр. 7

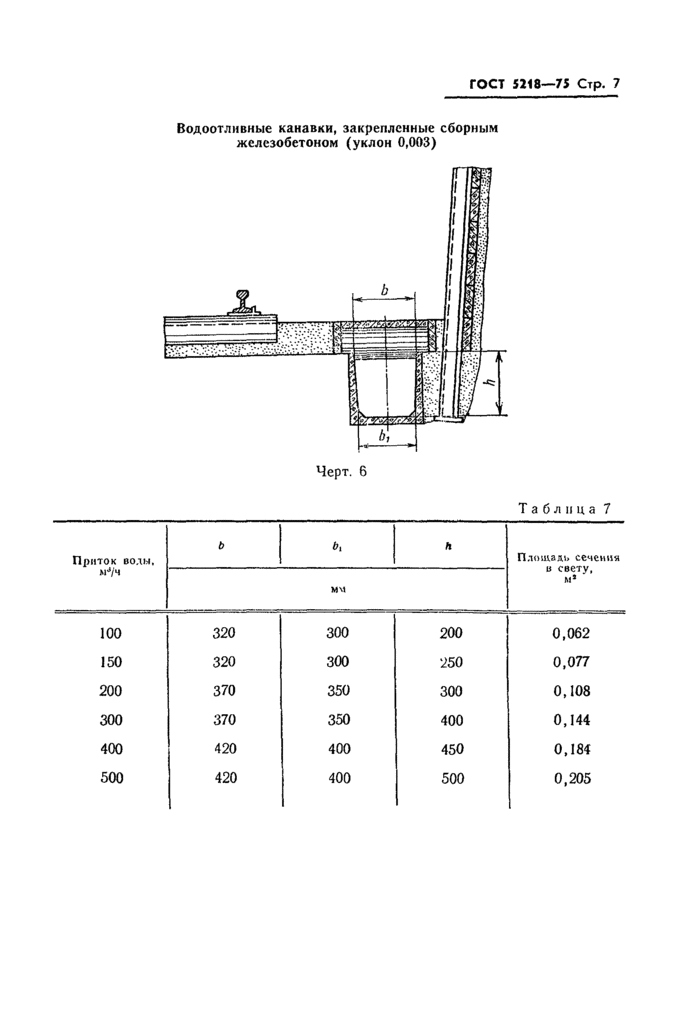

Водоотливные канавки, закрепленные сборным железобетоном (уклон 0,003)
Черт. 6
Таблица 7
|
Приток воды, MJ/4 |
ь |
Ьг |
Л |
Площадь сечсиим в свету, м* |
|
мм |
||||
|
100 |
320 |
300 |
200 |
0,062 |
|
150 |
320 |
300 |
250 |
0,077 |
|
200 |
370 |
350 |
300 |
0,108 |
|
300 |
370 |
350 |
400 |
0,144 |
|
400 |
420 |
400 |
450 |
0,184 |
|
500 |
420 |
400 |
500 |
0,205 |

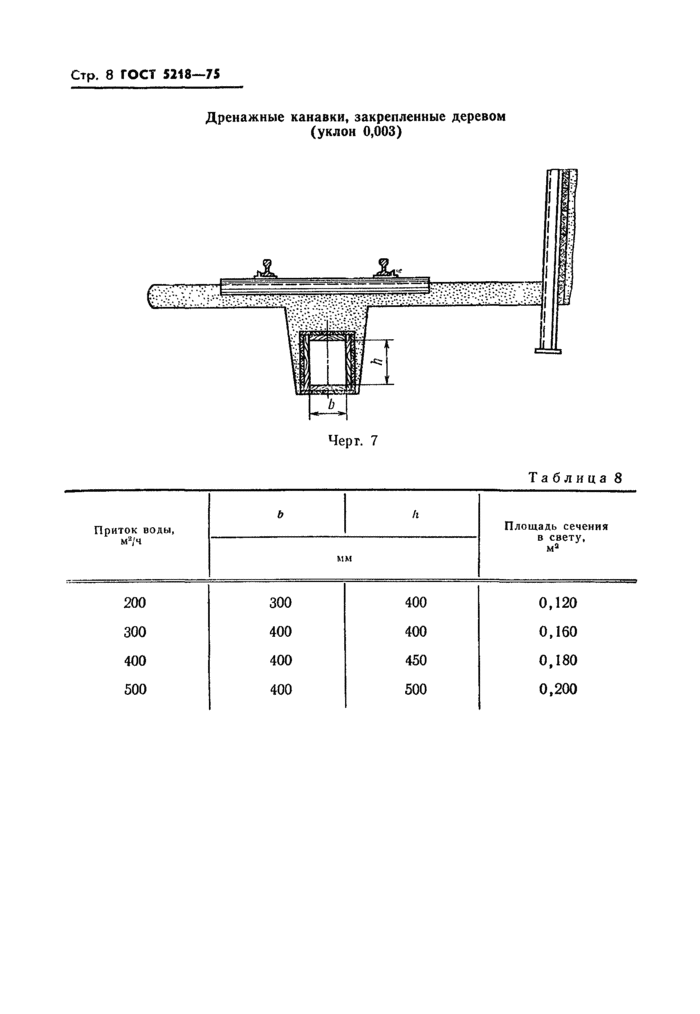

Дренажные канавки, закрепленные деревом (уклон 0,003)
Черг. 7
Таблица 8
|
Приток воды, м*/ч |
ь |
/» |
Площадь сечения в свету, м9 |
|
мм |
|||
|
200 |
300 |
400 |
0,120 |
|
300 |
400 |
400 |
0,160 |
|
400 |
400 |
450 |
0,180 |
|
500 |
400 |
500 |
0,200 |
ГОСТ 5218-75 Стр. 9

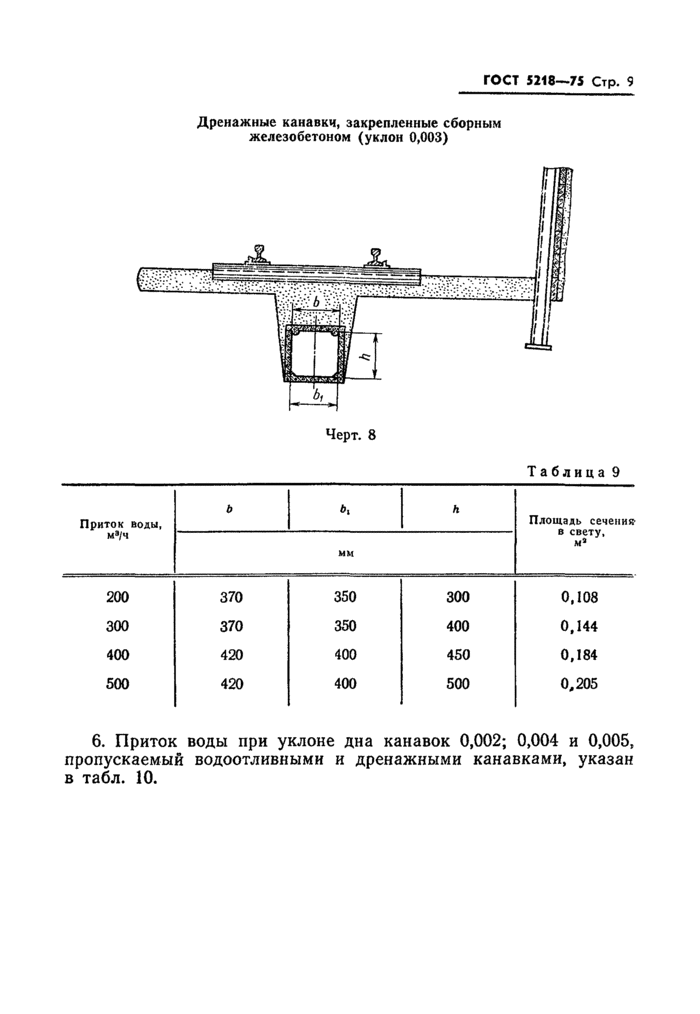

Дренажные канавки, закрепленные сборным железобетоном (уклон 0,003)
Черт. 8
Таблица 9
|
Приток воды, м*/ч |
ь |
Ьг |
Л |
Площадь сечения-в свету, м* |
|
мм |
||||
|
200 |
370 |
350 |
300 |
0.108 |
|
300 |
370 |
350 |
400 |
0.144 |
|
400 |
420 |
400 |
450 |
0,184 |
|
500 |
420 |
400 |
500 |
0,205 |
6. Приток воды при уклоне дна канавок 0,002; 0,004 и 0,005, пропускаемый водоотливными и дренажными канавками, указан в табл. 10.

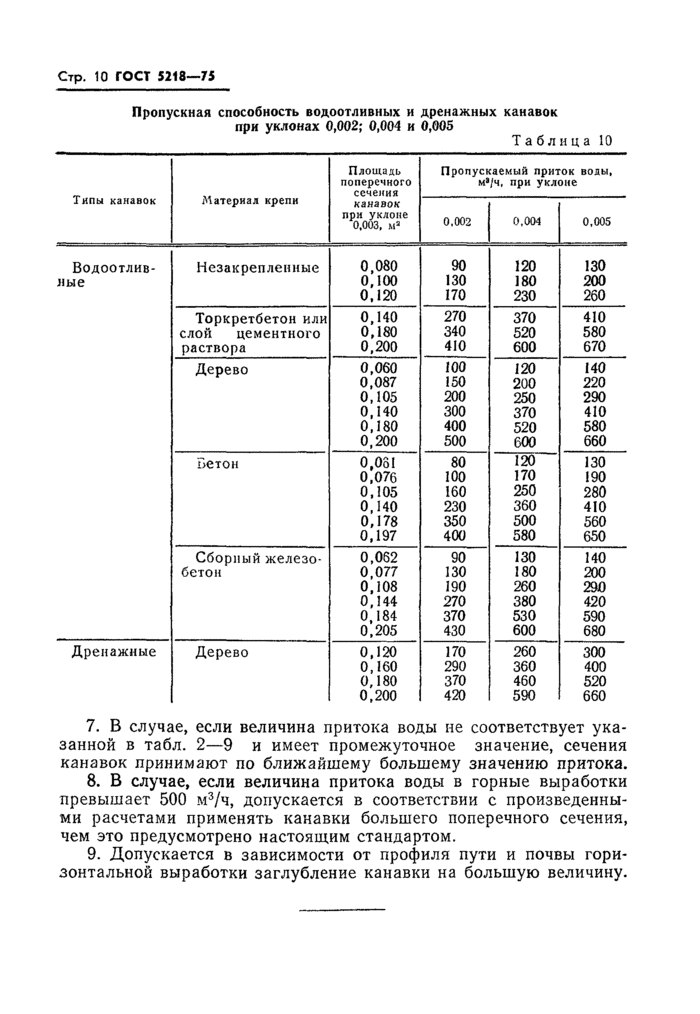

Пропускная способность водоотливных и дренажных канавок при уклонах 0,002; 0,004 и 0,005
Таблица 10
|
Типы канавок |
Материал крепи |
Площадь поперечного сечения канавок при уклоне 0.003. м* |
Пропускаемый приток воды, м»/ч. при уклоне |
||
|
0.002 |
о.ом |
0.005 |
|||
|
Водоотлив- |
Незакрепленные |
0,080 |
90 |
120 |
130 |
|
ные |
0,100 |
130 |
180 |
200 |
|
|
0,120 |
170 |
230 |
260 |
||
|
Торкретбетон или |
0,140 |
270 |
370 |
410 |
|
|
слон цементного |
0,180 |
340 |
520 |
580 |
|
|
раствора |
0,200 |
410 |
600 |
670 |
|
|
Дерево |
0,060 |
100 |
120 |
140 |
|
|
0,087 |
150 |
200 |
220 |
||
|
0,105 |
200 |
250 |
290 |
||
|
0,140 |
300 |
370 |
410 |
||
|
0,180 |
400 |
520 |
580 |
||
|
0,200 |
500 |
600 |
660 |
||
|
Бетон |
0.081 |
80 |
120 |
130 |
|
|
0,076 |
100 |
170 |
190 |
||
|
0,105 |
160 |
250 |
280 |
||
|
0,140 |
230 |
360 |
410 |
||
|
0,178 |
350 |
500 |
560 |
||
|
0,197 |
400 |
580 |
650 |
||
|
Сборный железо- |
0,062 |
90 |
130 |
140 |
|
|
бетон |
0,077 |
130 |
180 |
200 |
|
|
0.108 |
190 |
260 |
290 |
||
|
0,144 |
270 |
380 |
420 |
||
|
0,184 |
370 |
530 |
590 |
||
|
0,205 |
430 |
600 |
680 |
||
|
Дренажные |
Дерево |
0,120 |
170 |
260 |
300 |
|
0,160 |
290 |
360 |
400 |
||
|
0,180 |
370 |
460 |
520 |
||
|
0,200 |
420 |
590 |
660 |
||
7. В случае, если величина притока воды не соответствует указанной в табл. 2—9 и имеет промежуточное значение, сечения канавок принимают по ближайшему большему значению притока.
8. В случае, если величина притока воды в горные выработки превышает 500 м3/ч, допускается в соответствии с произведенными расчетами применять канавки большего поперечного сечения, чем это предусмотрено настоящим стандартом.
9. Допускается в зависимости от профиля пути и почвы горизонтальной выработки заглубление канавки на большую величину.
